Отопление в бане от дома. Чем отапливать баню из бревна зимой? Прокладка тепломагистрали от котельной в доме.
Эта статья будет интересна всем тем, кто собирается отапливать несколько зданий от одной котельной, либо если котельная расположена в отдельной постройке
При этом неважно, на каком топливе работает котельная (электричестве, газе или дизтопливе)
Как правило, на этапе проектирования и даже возведения сруба бани, предусмотреть все тонкости ее последующей эксплуатации бывает затруднительно. Первоначально мы полагали, что в бани есть печка и она согреет когда нужно все помещения. Позже мы поняли, что начинать топить баню с минусовой температуры не так удобно и гораздо дольше, плюс нужно было решать проблемы с замерзанием труб и бака с водой. Потом мы стали рассматривать баню, как потенциальный гостевой домик, ну а его желательно отапливать постоянно.
Фото – финал шкафа в бане
Таким образом, мы задумались о том, как же организовать постоянное отопление помещений бани. По итогам первого года отопления дома водяными теплыми полами (зима 2013-2014г.), работающими от теплового насоса, у нас сформировались четыре возможных варианта организации отопления бани:
- электрическими конверторами в ключевых помещениях, связанных с водой. Минусы: очень дорого, большое потребление электроэнергии, да и ограничения по мощности нам этого не позволяли, ведь кроме бани есть еще и дом;
- электрическими теплыми полами (основной вариант, предусматриваемый нами в предыдущие годы). Минусы: чуть меньшее потребление электроэнергии. Но самое неприятное – выяснилось, что такие полы «живут» совсем недолго – всего несколько лет, а дальше Вы «попадаете» на замену плитки, нагревательных элементов и пр.;
- установка в бане отдельного воздушного теплового насоса. Этот как сплит-системы, много информации о них есть в интернете поэтому подробно описывать не будем. Минусы: резкое снижение экономичности системы при сильных морозах (от минус 15 градусов и ниже), сравнительно высокая себестоимость оборудования и его установки;
- комплексная идея, пришедшая нам уже весной этого (2014) года. Во-первых, по опыту эксплуатации водяных теплых полов в доме прошедшей зимой, мы оценили комфортность и экономичность этого вида отопления. Поэтому окончательно решили, что топить баню будем именно водяными теплыми полами (как вариант – от электрической миникотельной). Во-вторых, мне подумалось, а почему бы не запитаться от котельной в доме? Это оказалось непросто, но вполне решаемо – было бы желание.
Организация водяного контура с помощью печки-котла
Отопительные конвекторы часто работают от различных источников энергии. Это обеспечивает высокий уровень их надёжности и простоту в эксплуатации. Благодаря им можно создать полностью автономную систему обогрева в помещении. На сегодняшний день очень популярны электрические конвекторы, которые монтируются на стены. Они идеально подходящие для помещений небольших размеров.
Отопление в бане с помощью конвекторов
В современных банях строят кирпичные печи куда более скромных размеров, поэтому для отопления помещения широко используются более эффективные дешевые конструкции:
- Водяное отопление от газового или дровяного банного котла;
- Встроенное отопление от теплообменника или бака, установленного на главной печке бани;
- Бойлерное отопление с использованием теплоаккумулятора, подключенного к банной печи.
Кроме того, в банях из глинобитных блоков, самана и необожженного кирпича нередко используется отопление с помощью горячего воздуха, протекающего через регистры печи по глиняным каналам в стенах и подполе помещения. Способ невероятно надежен и прост в эксплуатации, но требует высокой квалификации мастеров. Используется преимущественно в условиях сухого континентального климата.

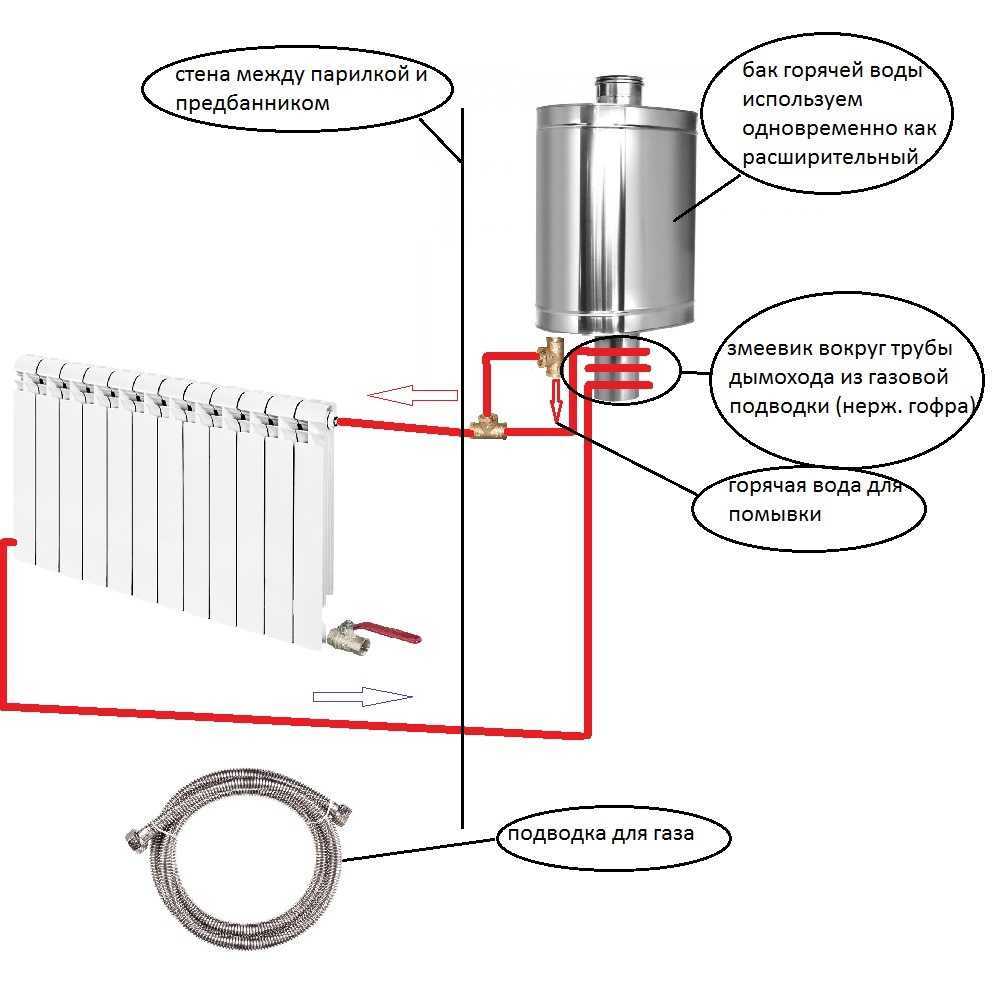

Наиболее простой вариант отопления предполагает использование специальной модели котла с встроенным контуром циркуляции воды. Для организации обогрева достаточно:
- Установить и подключить к водяному контуру расширительный бак, трубы и насос;

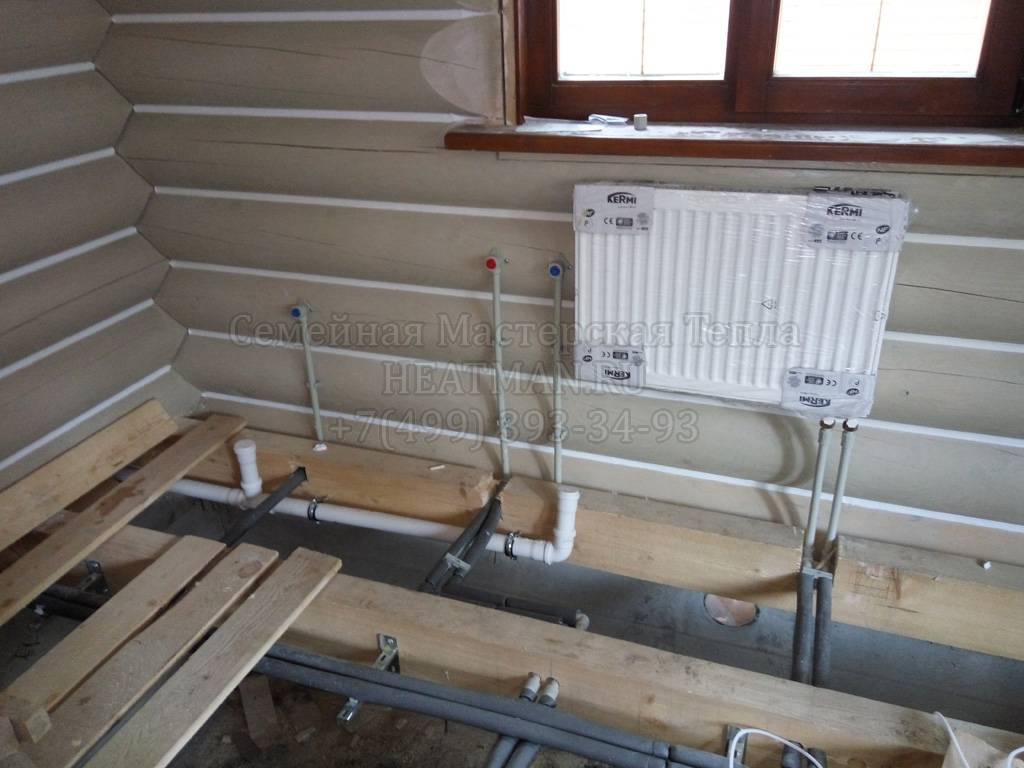

- Навесить в предбаннике и моечном отделении алюминиевые радиаторы отопления.
Предлагаем ознакомиться Абажур для бани (40 фото): плафоны из гималайской соли и угловые модели, как выбрать и установить освещение в парилку || Как повесить абажур в парилкеПонятно, что прежде чем делать отопление в бане от печи, потребуется выполнить несложный расчет теплоотдачи в каждом из помещений. Если котел газовый, то настроить комфортную температуру воздуха в раздевалке или в моечном отделении. Автоматика горения способна поддерживать температуру в водяном контуре с точностью до одного градуса.
К сведению! Главным преимуществом котлов со встроенным дополнительным контуром водяной рубашки является неограниченное количество горячей воды, которое можно получить для нужд дома, дачи или летней кухни.
Другое дело, если печка-котел с водяным контуром работает на дровах или пеллетах. В этом случае даже установка дополнительного бака не спасает, чтобы настроить работу водяного отопления, приходится использовать насос с переменной производительностью подачи воды или ставить на радиаторы биметаллические терморегуляторы.
Удобным и достаточно эффективным способом обеспечения теплом помещения бани считается монтаж водяного отопления. В качестве топлива при данном способе обогрева можно использовать дрова, газ, электричество, поскольку это завит от модификации топливного котла, который будет установлен.
Монтаж системы подогрева полов
Для проведения работ понадобятся инструменты и приспособления: емкость и миксер для замешивания бетона, шпатель, правило, ножницы для обрезки пластиковых труб, маяки, емкость для подогрева битума.
Из материалов нужно подготовить: готовую сухую песчано-цементную смесь (или отдельные ее компоненты), гидроизоляцию (можно взять рубероид и битум), теплоизоляцию (например, Пеноплэкс), демпферную ленту, хомуты, арматурную сетку, фиброволокно, дюбель-грибы, пластиковые трубы диаметром 1,6 см.
Фиброволокно для армирования стяжки
Шаг 1. Основание очищается. Если обнаружены дефекты в виде трещин или выбоин, требуется залить тонкую стяжку для выравнивания поверхности (предусмотрев при необходимости водоотвод). Сливной желоб должен быть выполнен из нержавейки или пластика. После этого придется ждать затвердения бетона.
Шаг 2. Проводится гидроизоляция основания. Для этого на черновой пол ровным слоем наносится подогретый битум. На нем размещаются полотна рубероида (с нахлестом в 100 мм). После этого процедура повторяется: слой битума и слой рубероида. При этом располагать полосы рулонной гидроизоляции в разных слоях следует перпендикулярно друг другу. Неприятный запах со временем выветрится.
Гидроизоляция пола в бане
Шаг 3. Для снижения потерь тепла укладывается теплоизоляция. Она должна быть жесткой. Толщина листов — не менее 100 мм. При монтаже нужно следить, чтобы между элементами не было щелей.
Укладка теплоизоляции
Шаг 4. Укладывается металлизированная подложка.
Шаг 5. Размещается армирующая сетка (диаметр проволоки — 4 мм, размер ячейки сетки — 150х150 мм). Она нужна для придания жесткости конструкции и закрепления контуров.
Шаг 6. Периметр помещения обклеивается демпферной лентой. Она производится из вспененного полиэтилена. Предназначение ленты — компенсация возможных тепловых расширений бетонной стяжки (от этого воздействия возможно появление трещин). На ней для удобства монтажа нанесен клеевой слой. Однако рекомендуется дополнительно закреплять ленту дюбель-грибами.
Шаг 7. Контур из пластиковых труб укладывается по спирали. Для этого на начальном этапе трубы размещаются по периметру помещения. Постепенно, с шагом 25 или 30 см, они заворачиваются к центру. От центральной точки раскладка контура проводится в обратном направлении (параллельно предыдущему) так, чтобы в итоге между трубами осталось 12,5 или 15 см.
Уложен контур из пластиковых труб
Фиксируется контур при помощи хомутов, которыми трубы закрепляются на армирующей сетке.
Шаг 8. Тепловой контур подключается к теплообменнику. Проводится тестовый запуск системы. Рекомендуется оставить работающий теплый пол на два дня. Таким образом получится проверить его на работоспособность и герметичность соединений. Если никаких проблем не было обнаружено, можно переходить к заливке системы стяжкой.
Шаг 9. Замешивается раствор из ЦПС и воды. Для этого удобнее использовать бетономешалку. Но при ее отсутствии можно обойтись и подручными средствами (емкостью большого размера и лопатой). Для повышения прочности основания в смесь рекомендуется добавить фиброволокно.
Цены на бетономешалки электрические
бетономешалка электрическая
Улучшить эксплуатационные характеристики бетонного состава можно при помощи добавления пластификатора.
Инструкция по применению пластифицирующей добавки
Предварительно на основание следует установить маяки для определения уровня заливки. Над трубопроводом стяжка должна возвышаться примерно на 5 см. Если из помещения нужно сделать отвод воды, необходимо предусмотреть некоторый уклон в направлении отверстий для слива. Бетонный раствор заливается на основание и равномерно распределятся (при помощи правила и шпателя) по маякам. После того как уровень пола определен, маяки можно вытаскивать, а образовавшиеся углубления нужно залить тем же раствором.
Заливка бетонного раствора
После набора бетонным основанием прочности (на это обычно требуется 4 недели) можно приступать к укладке декоративного покрытия. Чаще всего в этом качестве выступает плитка. Не нужно забывать о том, что перед фиксацией плитки на клеевой состав стяжку требуется обработать грунтовкой.
Тёплый пол в бане
Качественный водяной обогрев в бане вполне по силам сделать каждому, кто хоть немного владеет навыками проведения отделочных работ. Используя в качестве источника тепла печь, есть возможность значительно снизить затраты на оборудование, а также расходы на электроэнергию. Итогом работ станут комфортные условия для всех, кто любит проводить время за приемом банных процедур.
Устройство водяного и инфракрасного пола
Схема газового котла.
Водяной теплый пол – это система труб, находящаяся между основой пола и его черновым покрытием. Трубы укладываются петлями по всей площади пола, для каждого помещения делается отдельный контур, поступление теплоносителя регулируется кранами, которые устанавливаются на каждый контур. Циркуляция теплоносителя осуществляется насосами. Для нагрева теплоносителя используют котлы (дровяные, газовые, электрические). При монтаже водяного пола своими руками необходимо учесть возможность утечки тепла через основание пола, чтобы этого не случилось, трубы укладывают на теплоизолятор с алюминиевой фольгой.
Инфракрасный теплый пол представляет собой пленку с излучающими элементами или нагревательный мат из карбоновых стержней. В помещениях с повышенной влажностью, а баня таковым и является, лучше использовать нагревательные маты. Инфракрасное излучение пола нагревает окружающие предметы, которые передают свою энергию воздуху помещения.
Такой способ обогрева эффективней конвекционного, а потому и энергозатраты на обогрев существенно ниже, чем у электрического конвектора. Монтаж инфракрасного пола своими руками проще, чем монтаж водяного пола. На сухое и чистое основание укладывается гидроизоляция, потом подложка, на которой монтируют систему из нагревательных матов. При монтаже необходимо учитывать все нюансы, указанные в инструкции производителя.
Конвекторы, отопление бани от жилого дома
Самый простой способ обогрева бани – использование электрических конвекторов. Чтобы чувствовать себя в бане как дома, достаточно подключить конвектор к сети. Однако такой способ отопления требует значительного расхода электроэнергии. Газовые конвекторы устройства более сложные, для их работы необходимо смонтировать систему подачи газа и воздуха в специальную камеру, где сжигается газ, и обеспечить отвод продуктов сгорания. Смонтировать своими руками такое отопление не представляется возможным, работать с газовым оборудованием должны специалисты. Установка этих устройств оправдана в производственных помещениях, в складах или гаражах. Для дома или бани они мало подходят.
https://youtube.com/watch?v=Waxg6VSKkXQ
Если дома работает отопление с жидким энергоносителем, то баню несложно подключить к отопительной системе жилого помещения. В бане монтируются радиаторы, соединяются трубами. Трубы выводятся, утепляются и укладываются в траншею, глубина траншеи должна быть ниже уровня промерзания грунта. Далее трубы заводим в дом и делаем соединение с отопительным контуром. То есть у дома появляется еще одна комната. Но прежде, чем сделать такое отопление, необходимо убедиться, что мощности котла достаточно.
Преимущества и недостатки банной печи из трубы
Сейчас металлические печи имеют большее распространение, чем кирпичные постройки, которые занимают много места и сложны в возведении.
У металлических печей из труб много преимуществ перед ними. К основным из них относятся:
- Минимум сварных швов. Печь изготавливают из труб, диаметр которых более 0,5 метра. На ее корпусе имеется всего один шов, что уменьшает вероятность расхождения их при нагревании до больших температур.
- Относительно небольшой вес. Позволяет с меньшими затратами перевозить или переносить изделие. При этом печь будет хорошо нагреваться и прослужит долгое время.
- Невысокая стоимость. Помогает экономить бюджет, так как бывшие в употреблении трубы имеют низкую цену.
- Низкая трудоемкость процесса. Для изготовления таких печей не требуется специальных навыков и большого опыта, она может быть сделана в домашних условиях без особых потерь.
- Долговечность. Подобные сооружения имеют оптимальную жаропрочность, устойчивость к коррозии, обладают долговечностью и отлично выдерживают перепады температур.
- Вариативность. Печи для бани из трубы бывают вертикальными и горизонтальными, что играет роль при планировке бани.
Наряду с преимуществами подобные сооружения имеют свои недостатки:
- Большие физические затраты. Их сложно вырезать и сваривать, а также потребуется большее количество расходных материалов.
- Сложность нарезки. Обусловлена тем, что многие детали имеют закругления.
- Пожароопасность. Этот недостаток легко устранить, применив необходимые противопожарные меры.
Выбор отопительного прибора
Выбрав правильную конструкцию печи для бани можно сразу решить проблему обогрева предбанника.
Металлическая печь
Если печь металлическая, но значение будет иметь не столько конструкция, сколько её расположение, относительно парилки и предбанника. Если топка будет обустроена в последнем, можно успешно отапливать небольшое помещение.Металлическая печь с топкой из предбанника имеет свои недостатки:
- небольшая площадь обогрева;
- короткий период обогрева (в помещении будет тепло, только пока горят дрова, как только печь нагревается, и поленья начинают тлеть, температура в помещении начинает снижаться);
Схема устройства металлической печи для предбанника
- вариант хорошо подходит для сруба, при этом плохо нагревает помещения из блоков или кирпича.
Скорость нагрева и его площадь во многом будет зависеть от ширины и конструкции топочной дверцы. Чем она больше, тем интенсивнее будет нагрев. Ещё больше увеличит нагрев установка топочной дверцы со стеклом. Интересен вариант отопления предбанника за счет конвекции печи. Для этого используется система, состоящая из нескольких тонких труб, расположенных над топкой, которые выходят в предбанник. Внутри печи трубы закольцованы, проходят вдоль всей топки и соединены с каменкой снизу. При попадании на камни воды внутри труб образуется горячий воздух, который выходит в предбанник из свободных концов труб.
Схема устройства теплообменника в предбаннике
Такая система может быть организована как в металлической конструкции, так и в кирпичном варианте печи.
Кирпичная печь и её варианты
Лучшим вариантом, позволяющим обогревать предбанник, а также другие банные помещения, включающие помывочную и комнату отдыха, может стать большая кирпичная печь или банный комплекс.
Использование кирпичной печи в бане с топкой в предбаннике позволяет расположить конструкцию таким образом, что одна её сторона, включая топку, будет находиться в помещении предбанника, часть с баком – в помывочной, а каменка – в парилке.
Для отопления большой комнаты отдыха можно дополнить кирпичный печной комплекс закрытым камином, который будет не только обогревать помещение, но и создаст в нем особую атмосферу.
Объединенная система обогрева бани и дома
Система для одновременного обогрева бани и дома
При грамотном подходе в домашних условиях можно реализовать автономную отопительную систему с печью для бани и отопления дома. Для ее установки потребуется выделить небольшое отдельное помещение. Оно должно соответствовать всем правилам техники безопасности. Для обогрева бани и дома рекомендуется соединить отопление этих сооружений с помощью теплотрассы. Сэкономить немалую сумму удастся, если все монтажные работы проводить самостоятельно.
- Обязательно нужно утеплить трубопровод, поверх теплоизоляционного материала одеть трубы с большим диаметром. Это позволит защитить строительный материал от пагубного воздействия грунтовых вод, а также уменьшить потери тепла.
- Трубы необходимо прокладывать таким образом, чтобы материал не находился в воде.
Обогрев печами с теплообменниками
Печи с теплообменниками – вариант, альтернативный обычным каменкам, которые обеспечивают нагрев помещений, горячее водоснабжение и парообразование.
Отопление в бане от печного теплообменника может быть организовано как для основных помещений – парной и моечной, так и для вспомогательных – предбанника, комнаты для отдыха, бильярдной, душевой, бассейна.
На этапе проектирования отопительного оборудования с теплообменником учитываются следующие данные:
- размеры строения и площадь помещений;
- конструктивные особенности печи;
- масса нагревательного оборудования;
- количество теплообменников;
- объем теплоносителя;
- длина и диаметр дымоотводной трубы.
Возможны следующие варианты подключения отопительного оборудования с использованием труб:
- к расширительному баку для горячего водоснабжения в моечном отделении;
- к отопительным радиаторам, установленным в функциональных помещениях;
- к горячему водоснабжению и системе водяного отопления в основных помещениях бани и жилого дома.
Отопительные печи оснащаются внутренними и наружными теплообменниками. Внутренний элемент расположен в топке, наружный – вокруг дымоотводной трубы.
Как обогреть банные помещения
Давайте подробнее разберем вопрос отопления таких помещений, как предбанник и комната отдыха.
Предбанник
Предбанники бывают разные. У одних это просто тамбур, который не позволяет холодному воздуху с улицы выстуживать помещение в момент, когда люди заходят в баню, у других это полноценная прихожая, где можно раздеться и одеться, у третьих предбанником зовется совмещенное помещение – это и прихожая, и комната отдыха, там стоит и вешалка, и стол, грубо говоря.
В каком случае стоит озаботиться тем, как обогреть предбанник в бане зимой? Полагаем, что в последних двух случаях. Потому что тамбур обогревать нет смысла, но утеплять его однозначно стоит.
Есть один способ обогрева, который вроде как не требует особых затрат. Это использование вентиляции. Способ простой: делаете дырку в стене парной, вставляете в нее гильзу из пластика, а внутрь гильзы устанавливается вентилятор, который гонит горячий воздух из парной в соседнее помещение.
ВНИМАНИЕ! Так как эта функция нужна далеко не всегда, следует позаботиться о перекрытии потока воздуха из трубы. Делается это с помощью регулируемой заглушки. То, как это можно сделать проще всего, говорится в следующем ролике:
То, как это можно сделать проще всего, говорится в следующем ролике:
А этот ролик показывает чуть усложненную версию того же самого:
То есть не обязательно пользоваться простейшей конструкцией, можно ее усовершенствовать под свои условия.
Чем хорош и чем плох этот способ? Хорош тем, что при железной печке вы можете понизить температуру в парной, лучше нагреть камни в каменке и получить режим, который ближе к русской бане.
Хотя это не главное, а основная задача – это, все-таки, отопление соседнего помещения. Ну, с отоплением способ вполне справляется. Это же примерно то же, что тепловая пушка – теплый воздух, который гонится вентилятором. А такое сочетание довольно быстро поднимает температуру воздуха в помещении.
Минусом будет то же, что было плюсом – вы снижаете температуру в парной. Как это происходит? Ну, если организовать отток, то увеличится приток, а приток у нас либо с улицы, либо из соседней комнаты. Кстати, если он с соседней комнаты, то идея плохая, потому что этак мы совсем обедним воздух кислородом.
Понижение температуры увеличит расход топлива. Но тут стоит заметить, что все зависит от тонкого соотношения факторов: варьируя изменяющиеся параметры, можно добиться того, чтобы в парной была нужная вам температура, при этом в соседнем помещении температура повысилась за счет вентиляции. Как настроите – так и будет.
На наш взгляд использование вентиляции для обогрева – хороший способ достижения цели.
Помимо этого, разумеется, никто не мешает использовать дополнительные источники тепла – обогреватели, теплые полы и т.п.
Другие варианты предполагают, что о них позаботились еще во время строительства – это когда печка разными сторонами выходит в разные помещения, например, в моечную и в комнату отдыха.
В комнате отдыха обычно делают каминный портал, выводя туда топку. Но такой же вывод топки может быть осуществлен и в пространство предбанника. Однако существенного обогрева ждать придется долго. И вентиляция гораздо быстрее.
ВАЖНО! В кирпичной печке есть летняя заслонка, которая закрывает прохождение дополнительных каналов, отбирающих тепло. Поэтому летом горячий воздух от печи сразу уходит на улицу. А вот если железная печка одной стороной находится парилке, а другой – в другой комнате, то летом в соседних помещениях будет очень жарко
Все-таки вентиляция в этом смысле гуманнее, к тому же она перекрывается
А вот если железная печка одной стороной находится парилке, а другой – в другой комнате, то летом в соседних помещениях будет очень жарко. Все-таки вентиляция в этом смысле гуманнее, к тому же она перекрывается.
Комнату отдыха
Выше мы уже говорили о вентиляционном способе. Он годится для тех, у кого КО отделена стенкой от парной. Но даже если смежной стены нет, можно соединить парную и КО с помощью воздуховодов.
Все остальные способы отопить комнату отдыха в бане зимой предполагают, что в ней будут находиться те или иные обогревательные приборы: вы можете протянуть туда регистры водяного отопления, поставить стенные панели или обойтись переносными обогревателями.
Так же годится вариант теплого пола.
Зачем отапливать баню
В плане поддержки комфортного температурного режима в важнейших банных помещениях и обеспечения подачи горячей воды важную роль играет правильная организация отопления. Источником тепла может служить, например, печь-каменка, располагающаяся в парилке. Также возможно использование альтернативных технологий. Автономная отопительная система может быть сделана любым владельцем бани собственноручно при наличии несложных навыков.
Классическая технология отопления парилки в бане — каменка из кирпича либо металла. С помощью дополнительной тепловой техники поддерживается нужная температура воздуха в каждом помещении.
Равномерный и одновременно быстрый обогрев комнаты отдыха и предбанника невозможен ни с какой банной печью. В тёплое время это нельзя назвать проблемой. Однако зимой такая ситуация значительно снижает уровень комфорта. Ведь всё тепло концентрируется в одной только парилке, тогда как предбанник и остальные помещения не прогреваются.
Установив дополнительные устройства для обогрева, можно поддерживать комфортную температуру, чтобы долгое нахождение в предбаннике было уютным.
Как подвести отопление в баню от жилого дома?
Если сауна расположена недалеко от дома, а пользоваться ею вы планируете регулярно, то есть смысл объединить эти системы отопления строений:
- Между зданиями копаем траншею (желательно, чтобы ее глубина превышала глубину промерзания грунта).
- В траншее прокладываем трубопровод, по которому будет циркулировать теплоноситель.
- Трубопровод тщательно теплоизолируем для минимизации теплопотерь.
- Заводим трубопровод в парную через отверстие в фундаменте или цоколе и соединяем с системой отопления.
Совет! Чтобы оптимизировать затраты энергии, стоит снабдить радиаторы в сауне термостатическими вентилями. Тогда в течение всего времени мы будем поддерживать минимальную положительную температуру (например, +4…+5°С), а при необходимости быстро прогреем здание, включив печь в парилке и выставив нужное значение на термостатах.
Заключение
На выбор технологии обогрева для бани влияет доступный в конкретной местности вид топлива. Также играют роль размеры парилки и бани в целом. Для качественно утеплённой бани затраты на отопление составят 50-60 процентов от расходов на разогревание и удерживание требуемой температуры в парной. При подключении бани к находящемуся в частном доме котлу можно сэкономить энергию ещё на 10 процентов.
Отопление бани — важнейший пункт, требующий тщательного внимания при её сооружении. Баня — отличное место отдыха, в котором так приятно проводить время с близкими. Тепло и уют в ней гарантируют отличный отдых для души и тела.
