Делаем отопление одноэтажного дома своими руками: актуальность печного теплоснабжения, обзор схем, выбор котла и комплектующих

Виды отопительных систем

Главное отличие этих систем — наличие циркуляционного насоса, который обеспечивает постоянное движение теплоносителя по трубам. Собственно, именно насос делает водяное отопление в одноэтажном доме с принудительной циркуляцией гораздо более удобным по сравнению с гравитационными системами.

Существует всего два основных типа систем с принудительной циркуляцией:

1. Однотрубная. Данный вид систем демонстрирует приемлемую эффективность только в домах, имеющих небольшую площадь. Как следует из названия, в однотрубной системе присутствует только один кольцевой контур, по которому и двигается теплоноситель. Нередко подобное отопление является модернизированным вариантом гравитационной системы.
2. Двухтрубная. Системы с двумя контурами достаточно эффективны и отлично подходят для отопления больших домов. Ключевой особенностью двухтрубных систем является наличие двух трубопроводов – подающего и обратного – которые подводятся к каждому радиатору.

Все ручные системы отопления частного одноквартирного дома имеют свои особенности и характеристики, которые мы рассмотрим далее. Однако есть и общие черты: Каждый радиатор должен быть оснащен клапаном Маевского, который позволяет при необходимости выпустить воздух из трубы. Кроме того, каждая система отопления должна быть оснащена спускным краном, который обычно располагается в самой нижней точке обратки.

Правила выполнения аксонометрии приточно-вытяжной вентиляции

Аксонометрия вентиляции.

Схемы вентиляции выполняются инженерами во фронтальной изометрии. Это позволяет оценить коммуникации в трех измерениях, что обусловлено третьей осью. Такая особенность отличает аксонометрическую схему вентиляции от планов и разрезов. Начинать черчение схемы следует с выбора направления угла зрения на комнату или же все сооружение, где будет осуществляться вытяжка или приток.

Рекомендуется выбирать направление с той стороны, что находится на чертеже снизу. Если же делается эскиз, то можно чертить, как удобно. Главное, потом не забыть о правильном оформлении чистового варианта. Если этого не сделать вовремя, то придется часть проекта переделывать. Все воздуховоды изображаются в виде сплошных утолщенных линий. При этом стоит соблюдать некоторые особенности:

• канал, идущий параллельно выбранному углу зрения должен выполняться в виде горизонтальной линии;
• вертикальные воздуховоды на аксонометрической схеме изображаются вертикальными линиями;
• если же канал размещен на плане перпендикулярно выбранному углу обзора, то его следует нанести на лист под углом 45 градусов;
• полное соблюдение масштаба.

Каждый воздуховод обозначается при помощи выносной линии. Одновременно с этим указывается диаметр (размер сечения) и расход воздуха. Кроме этого, указывается высота на разных участках системы. Аксонометрическая схема вентиляции может содержать местные вытяжки – зонты. Они отображаются условными обозначениями. Вентиляторы, диффузоры и прочие элементы также изображаются уловными обозначениями. Оснащение маркируется цифрами.

Особенности двухтрубной разводки контура

Двухтрубная система представлена несколькими разновидностями. У них отличается схема подключения батарей отопления в частном доме, и вектор движения теплоносителя.

В небольших частных домах применяются такие типы двухтрубных систем отопления:

Краткие характеристики двухтрубных систем

Тупиковая система — вся трубопроводная сеть представляет собой два плеча (ветви) по одному производится подача, а по другому плечу возврат теплоносителя. Движение воды происходит во встречных направлениях.

Попутная двухтрубная система — обратное плечо служит продолжением подающего плеча (ветви), т. е система закольцована. Такая схема подключения отопления в частном доме пользуется заслуженной популярностью.

Коллекторная — самая затратная схема разводки отопления частного дома из-за необходимости прокладки труб к каждой батарее, а их прокладка делается скрытой.

Открытая «самотечная» двухтрубная система

Рассмотрим введенное отопление в частном доме своими руками схема выбрана двухтрубная открытая и установлен открытый бак в верхней точке контура. От высоты подъема бака зависит напор, определяющий скорость движения жидкости в «самотечной» системе. Главное преимущество двухтрубной системы — вода поступает к радиаторам с одинаковой температурой, а четкое разделение трубопроводов на подающий и «обратку» облегчает автоматизацию управления.

Для успешной работы «самотечной» системы во время монтажа обеспечивается уклон 3-5 мм/м. За счет гравитации может работать система отопления любого типа, если будут созданы необходимые условия — уклон магистралей подачи теллоносителя для естественной циркуляции. Нужно учитывать — «самотечная» система способна работать только с отрытым расширительным баком.

Закрытая двухтрубная система

Монтируется паровое отопление в частном доме схема выбрана закрытой, и ее вид зависит от этажности здания. Если дом одноэтажный, то прокладываются две ветви трубопровода — подающий и «обратка», а уже к ним параллельно подключаются приборы отопления.

А чтобы смонтировать отопление двухэтажного частного дома своими руками схемы проводки должны содержать нужное количество ветвей подачи жидкости. Одна ветвь коллектора должна запитать батареи верхнего этажа, второе плечо запитывает батареи нижнего этажа. Отдавшая свое тепло вода по «обратке» возвращается в котел. Закрытая система должна иметь циркуляционный насос для создания напора.

Классификация однотрубных систем отопления

В данном виде отопления отсутствуют разделения на обратные и подающие трубопроводы, поскольку теплоноситель после выхода из котла идет по одному кольцу, после чего опять возвращается в котел. Радиаторы в данном случае имеют последовательное расположение. В каждый из этих радиаторов теплоноситель попадает по очереди, сначала в первый, потом во второй и так далее. Однако температура теплоносителя будет снижаться, и последний в системе отопительный прибор будет иметь температуру ниже первого.

Классификация однотрубных систем отопления выглядит так, каждый из видов при этом имеет свои собственные схемы:

• закрытые системы отопления, которые не сообщаются с воздухом. Отличаются избыточным давлением, воздух можно сбросить только вручную посредством специальных вентилей или же автоматических воздушных клапанов. Подобные системы отопления могут работать с циркулярными насосами. Такое отопление также может иметь нижнюю разводку и соответствующую схему;
• открытые системы отопления, которые сообщаются с атмосферой при помощи расширительного бака для сбрасывания лишнего воздуха. В данном случае кольцо с теплоносителем следует размещать выше уровня приборов отопления, в противном же случае в них будет собираться воздух и циркуляция воды будет нарушена;
• горизонтальные – в таких системах трубы теплоносителя размещены горизонтально. Это отлично подходит для частных одноэтажных домой или же квартир, где есть автономная система отопления. Однотрубный вид отопления с нижней разводкой и соответствующая схема – лучший вариант;
• вертикальные – трубы теплоносителя в данном случае размещены в вертикальной плоскости. Такая система отопления лучше всего подходит для частных жилых домов, состоящих из двух-четырех этажей.

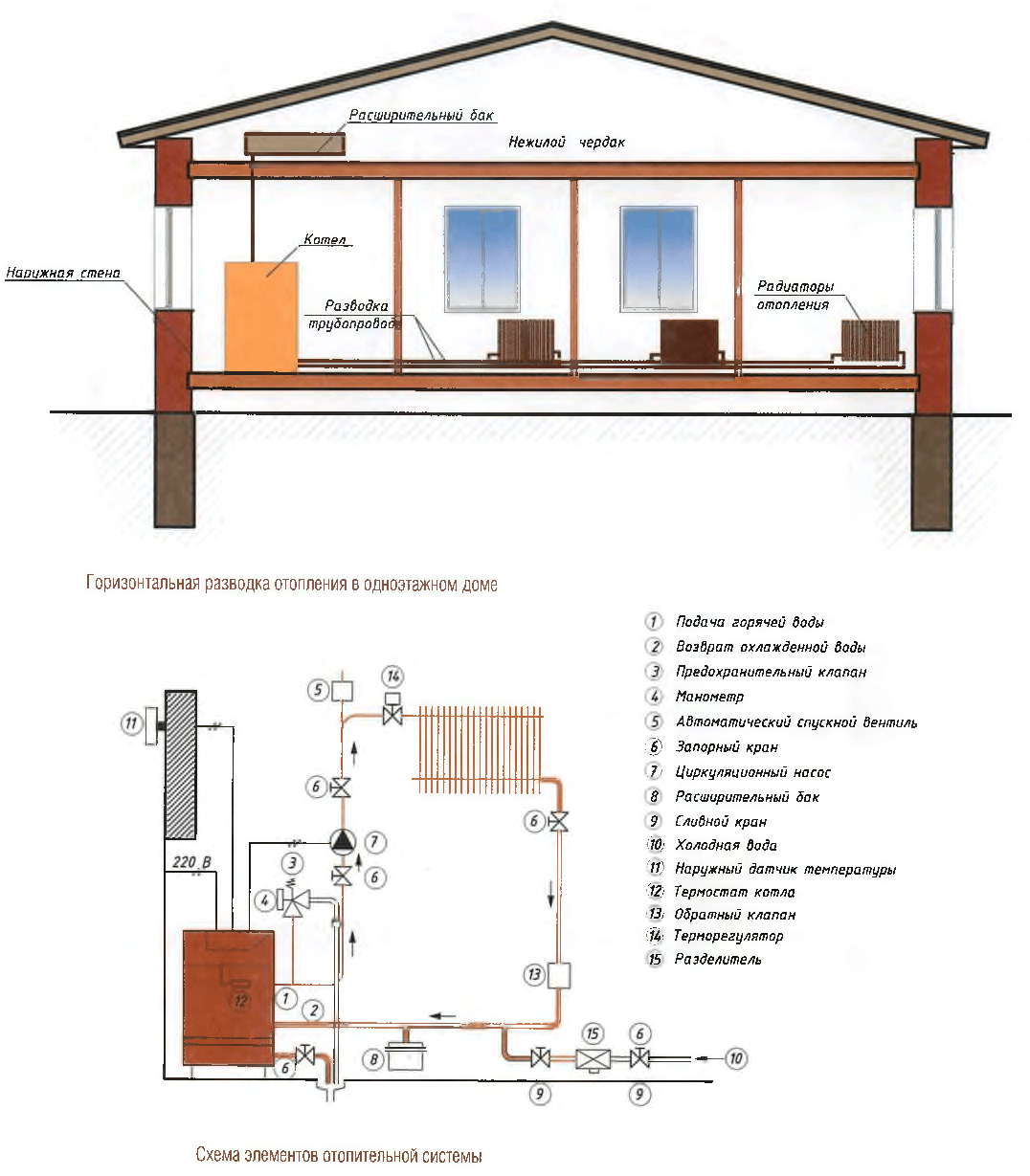

Нижняя и горизонтальная разводка системы и ее схемы

Циркуляция теплоносителя в горизонтальной схеме прокладки труб обеспечивается при помощи насоса. А подающие трубы размещены над полом или под ним. Горизонтальная магистраль с нижней разводкой должна быть проложена с небольшим уклоном от котла, радиаторы же нужно ставить все на одном уровне.

В домах, где два этажа, подобная схема разводки имеет два стояка — подающий и обратный, вертикальная же схема допускает их большее количество. Во время принудительной циркуляции теплоагента с применением насоса температура в помещении повышается намного быстрее. Поэтому чтобы установить такую систему отопления нужно использовать трубы с меньшим диаметром, нежели в случаях естественного движения теплоносителя.

На трубах, которые входят в этажи, нужно ставить вентили, которые будут регулировать подачу горячей воды на каждый этаж.

Рассмотрим некоторые схемы разводки для однотрубной системы отопления:

• схема с вертикальной подачей – может иметь естественную или принудительную циркуляцию. При отсутствии насоса теплоноситель циркулирует посредством смены плотности во время остывания при теплообмене. От котла вода поднимается в магистраль верхних этажей, затем по стоякам распределяется по радиаторам и остывает в них, после чего опять возвращается в котел;
• схема однотрубной вертикальной системы с нижней разводкой. В схеме с нижней разводкой возвратная и подающая магистрали идут ниже приборов отопления, а трубопровод проложен в подвале. Теплоноситель подается по стоку, проходит через радиатор и возвращается вниз в подвал через опускной стояк. При данном методе разводки теплопотерь будет значительно меньше, чем тогда, когда трубы находятся на чердаке. Да и обслуживать систему отопления с данной схемой разводки будет очень просто;
• схема однотрубной системы с верхней разводкой. Подающий трубопровод в данной схеме разводки расположен над радиаторами. Подающая магистраль проходит под потолком или через чердак. Через эту магистраль стояки идут вниз и к ним по одному крепятся радиаторы. Обратная магистраль идет или по полу, или под ним или через подвал. Такая схема разводки подойдет в случае естественной циркуляции теплоносителя.

Помните, что если вы не хотите поднимать порог дверей с целью прокладки подающей трубы, вы можете плавно ее понизить под дверью на маленьком кусочке земли с выдерживанием общего уклона.

Водяное отопление частного дома: плюсы и минусы системы

Как и у любого вида отопления, у водяного есть сторонники и противники. Но наше дело не принимать одну из сторон, а взвешенно разобраться со всеми параметрами. Разберем достоинства обогрева жилища водой.

Достоинства	Недостатки
Теплоемкость воды выше того же параметра воздуха в 4 000 раз – это доказанное физическое свойство	Монтаж отопления своими руками и последующая эксплуатация требуют большей затраты сил, нежели другие виды отопления
Расходы на монтаж и последующую эксплуатацию сравнительно невелики	Контроль уровень теплоносителя и периодические ревизии нагревателя воды обязательны
Такое отопление позволяет использование в качестве нагревателя, любого топлива или электричества	Если это отопление дачного домика, на зимний период, когда нагреватель не используется, вода сливается. В противном случае трубы разморозятся (проблема решается заменой воды на антифриз). А если воды нет, то взаимодействие с воздухом ведет к ускоренной коррозии металлических труб внутри
Трубы прокладываются под полом или скрываются натяжным (подвесным) потолком

Первое, что стоит продумать – размещение нагревательных приборов для системы отопления

Система погодного регулирования поможет сэкономить до 35% на отоплении окупаемость системы от месяца

Автоматизация ЖКХ является актуальной задачей при экономии тепловой энергии для Управляющих компаний в сфере ЖКХ. Система погодного регулирования отопления оправдывает себя только в случае, если в доме уже установлен теплосчетчик (узел учета тепловой энергии)

«Московская объединенная энергетическая компания» (МОЭК) никогда не соблюдает температурный график (сами же его утверждают и не соблюдают) и поэтому завышение температуры теплоносителя наблюдаются повсеместно. Их цель взять как можно больше денег с потребителя, причем любой ценой, поэтому при температуре -5Сº МОЭК дает температуру, какую должны давать при температуре -15Сº и т.д.

Надоело переплачивать? Есть выход!

Система погодного регулирования отопления позволяет экономить до 35% расхода тепловой энергии. Если учесть, что многоквартирный дом (управляющая компания, ЖСК, ТСЖ) платят за отопление в отопительный сезон около 1 миллиона рублей в месяц, то экономию жильцы почувствуют уже через месяц!

Звоните по телефону в Москве: 8 (977) 262-36-80 и за 10 минут Вы узнаете больше, чем за 3 часа поиска в интернете

Как это работает?

Датчик наружного воздуха (выведенный на теневую сторону улицы) измеряет уличную температуру. Два датчика на подающем и обратном трубопроводе измеряют температуру теплосети. Логический программируемый контроллер вычисляет необходимую дельту и управляя клапаном (КЗР) регулирует скорость потока теплоносителя. С целью защиты от полного перекрывания в клапане предусмотрена защита. Для предотвращения застоя стояков (попадания воздуха) насос внутренней циркуляции циркулирует теплоноситель в системе, через обратный клапан. Узел погодного регулирования также оборудован автоматическим воздухоотводчиком. Если теплосеть не имеет необходимого перепада (что бывает крайне редко), то проблема легко устраняется установкой автоматического балансировочного клапана.

Система имеет полнопроходной байпас и на 100% гарантирует отсутствие перебоев с теплоснабжением в зимнее время.

В случае незапланированной остановки насоса и других аварийных ситуаций, влияющих на автоматическое погодное регулирование отопления, система отправляет SMS через GSM-модуль на мобильный телефон.

Нужна помощь в расчете системы погодного регулирования? Звоните: 8 (977) 262-36-80

Сколько стоит система погодного регулирования?

Цена системы погодного регулирования в большей степени зависит от применяемого оборудования (зарубежное или отечественное). Все плюсы и минусы применения зарубежного или отечественного оборудования можно узнать у специалистов «ВНТ».  При запросе цены необходимо выслать распечатку за отопление (месячную, что сдаёте в МОЭК) и указать диаметр труб отопления.

В качестве примера, приведем несколько вариантов стоимости работ по установке погодного регулятора на систему отопления на базе импортного оборудования для многоквартирных домов (300 квартир и более). Цены на начало 2016 г.

• Насос циркуляционный — 40000 рублей
• Клапан регулирующий с электроприводом — 60000 рублей
• Шкаф управления двумя насосами в сборе — 85000 рублей
• Железо (трубы, муфты, фланцы, краны, клапаны, болты, гайки, фильтр, и др.) — 85000 рублей

Итого: 270000 рублей — оборудование Стоимость монтажных и пусконаладочных работ: 290000 рублей

ИТОГО ПОД КЛЮЧ: 560000 рублей

Коммерческое предложение на установку погодного регулятора на систему отопления частного дома не более 10 квартир. Цены на начало 2016 г.

Данный вариант системы погодного регулирования является полностью автоматический и регулирует тепло в зависимости от температуры наружного воздуха. Она актуальна в небольших жилых  домах, где не более 10 квартир.

• Насос циркуляционный в пределах — 10000 рублей
• Клапан с приводом в пределах — 60000 рублей (может меньше со скидкой)
• Электрический шкаф в сборе с термопреобразователями и монтажным набором — 40000 рублей
• Железо (трубы, муфты, фланцы, краны, клапан, болты, гайки, фильтр, и др.) — 30000 рублей

Итого: 140000 рублей — оборудование Стоимость монтажных и пусконаладочных работ: 160000 рублей.

ИТОГО ПОД КЛЮЧ: 300000 рублей

Экономия от применения автоматической системы погодного регулирования составит около 50%!

В данном варианте системы применяется ручное регулирование с помощью балансировочного клапана.

Итого: 50000 рублей — оборудование Стоимость монтажных и пусконаладочных работ: 80000 рублей.

ИТОГО ПОД КЛЮЧ: 130000 рублей

* Цены обоих вариантов указаны при оплате наличными. При оплате по безналичному рачету, стоимость будет на 20% выше.

Первый запуск.

• Заполнить систему и определить давление теплоносителя по манометру. Если на котле манометр отсутствует, то для закрытой системы манометр устанавливается отдельно. Давление в холодной системе должно быть не более 1,2 Бар.
• Проверить все узлы на герметичность. В случае протечек, система не будет нормально работать, давление будет падать, появиться шум в котле и трубах.
• Котел должен быть правильно подсоединен к дымоходу.
• Подсоединение газа — для определения утечек и для собственного спокойствия можно еще раз проверить геремтичность, обмазав узлы вне котла мыльной пеной.
• Включать котел следует на низкую мощность. Только когда обратка и отопительные приборы нагреются, мощность можно прибавить.
• При первом запуске и прибавлении мощности, следует следить за манометром. При максимальной мощности давление в системе не должно превышать 3 Бар, иначе сработает байпас (автоматически произойдет сброс воды через специальный клапан). Если давление увеличивается, то следует проверить давление мембранного расширительного бака.

При низком давлении в мембранном баке, давление системы отопления растет и периодически срабатывает байпас. В таких случаях, рекомендуется через нипель наполнить бак воздухом. Для этого подойдет обычный электронасос с манометром для накачки автомобильных шин. Накачивать мембранный бак следует до отметки 2.4 – 2.5 Бар.

Принципиальные отличия

Главная особенность рассматриваемой отопительной системы – наличие насоса. Он принимает теплоноситель и отправляет его далее по схеме к нагревательным приборам. Тут не играет роли физический принцип естественного движения жидкости из-за разницы показателей температур – теплоноситель двигается в необходимом направлении принудительно с заданными показателями скорости, температуры и давления без потери тепла. Стандартно отопительная система включает в себя такие компоненты:

• котел;
• насос;
• расширительный бак;
• радиаторы;
• трубы;

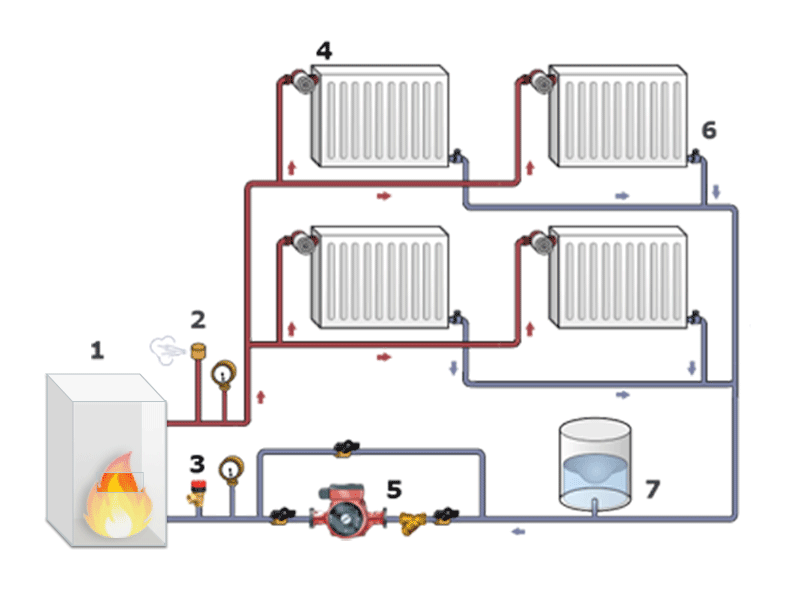

Система отопления с насосом

• соединительные фитинги;
• воздухоотводы;
• шаровые и пробковые краны;
• фильтры;
• обратные клапаны.

Существуют две схемы отопительной системы с принудительным типом циркуляции: однотрубная и двухтрубная.

Какая информация нужна мастерам?

До того как начнутся монтажные работы, следует обговорить со специалистами все нюансы, показать свое видение отопительной системы.

Мастерам необходимо предоставить:

• полную информацию о материалах, из которых выполнена кровля здания, перекрытия стен, оконные конструкции;
• план одноэтажного дома;
• чертежи, где отмечены места сантехнических узлов.

На срок эксплуатации системы теплоснабжения влияет не только качество инженерного проектирования и умелый монтаж, но и выбранные материалы, установленное котельное оборудование, а также рациональное использование отопительных элементов.

Типы принудительной циркуляции носителя тепла в обогреве

Применение схем отопления с принудительной циркуляцией в двухэтажных домах используется из-за протяжённости линий системы (более 30 м). Такой способ осуществляется при помощи циркуляционного насоса, перекачивающего жидкость контура. Он монтируется на входе в отопительный прибор, где температура теплоносителя является самой низкой.

При замкнутом контуре степень напора, которую развивает насос, не зависит от этажности и площади строения. Скорость водяного потока становится больше, поэтому при прохождении по трубопроводным линиям теплоноситель сильно не остывает. Это способствует более равномерному распределению тепла по всей системе и использованию теплогенератора в щадящем режиме.

Расширительный бак можно располагать не только в наивысшей точке системы, но и возле котла. Для совершенства схемы проектировщики ввели в неё разгонный коллектор. Теперь, если отключится электроэнергия с последующей остановкой насоса, система будет продолжать работу в режиме конвекции.

• с одной трубой;
• двумя;
• коллекторная.

Каждую можно смонтировать самим или пригласить специалистов.

Вариант схемы с одной трубой

На входе в батарею также монтируется запорная арматура, которая служит для регулировки температуры в комнате, а также необходимая при замене оборудования. Сверху радиатора устанавливают вентиль для спуска воздуха.

Вентиль на батареи

Чтобы повысить равномерность распределения тепла, радиаторы устанавливаются по линии байпасов. Если не использовать эту схему, то потребуется подбирать батареи разной мощности с учетом потери носителя тепла, то есть чем дальше от котла, тем больше секций.

Использование запорной арматуры необязательно, но без нее снижается маневренность всей системы отопления. При необходимости вы не сможете отключить от сети второй или первый этаж для экономии топлива.

Чтобы уйти от неравномерного распределения носителя тепла, используют схемы с двумя трубами.

• тупиковая;
• попутная;
• коллекторная.

Варианты тупиковой и попутной схем

Попутный вариант позволяет легко контролировать уровень тепла, но необходимо увеличивать длину трубопровода.

Наиболее эффективной признана коллекторная схема, которая позволяет подводить к каждому радиатору отдельную трубу. Тепло поступает равномерно. Есть один минус – высокая стоимость оборудования, так как увеличивается количество расходного материала.

Схема коллекторного горизонтального отопления

Существуют еще вертикальные варианты подачи носителя тепла, которые встречаются с нижней и верхней разводкой. В первом случае сток с подачей носителя тепла проходит сквозь этажи, во втором, стояк идет вверх от котла на чердак, где идет разводка труб на элементы обогрева.

Вертикальная схема

Двухэтажные дома могут иметь самую разную площадь, начиная от нескольких десятков и заканчивая сотнями квадратных метров. Также они отличаются расположением комнат, наличием пристроек и отапливаемых веранд, положением к сторонам света. Ориентируясь на эти и многие другие факторы, следует определиться с естественной или принудительной циркуляцией теплоносителя.

Простая схема циркуляции теплоносителя в частном доме с системой отопления с естественной циркуляцией.

Схемы отопления с естественной циркуляцией теплоносителя отличаются своей простотой. Здесь теплоноситель движется по трубам самостоятельно, без помощи циркуляционного насоса – под действием тепла он поднимается вверх, попадает в трубы, распределяется по радиаторам, остывает и попадает в обратную трубу, чтобы вновь отправиться в котел. То есть, теплоноситель движется самотеком, подчиняясь законам физики.

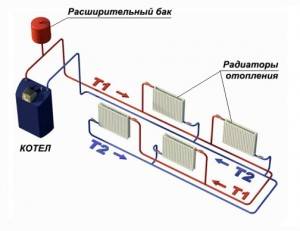

Схема закрытой двухтрубной системы отопления двухэтажного дома с принудительной циркуляцией

• Более равномерный прогрев всего домовладения;
• Значительно большая длина горизонтальных участков (в зависимости от мощности используемого насоса, она может достигать нескольких сотен метров);
• Возможность более эффективного подключения радиаторов (например, по диагональной схеме);
• Возможность монтажа дополнительной фурнитуры и изгибов без риска снижения давления ниже минимального предела.

Таким образом, в современных двухэтажных домах лучше всего использовать отопительные системы с принудительной циркуляцией. Также возможен монтаж байпаса, который поможет выбирать между принудительной или естественной циркуляцией в целях выбора наиболее оптимального варианта. Мы делаем выбор в сторону принудительных систем, как более эффективных.

https://www.youtube.com/watch?v=olrD9qxCAhM

У принудительной циркуляции есть парочка недостатков – это необходимость в покупке циркуляционного насоса и повышенный уровень шума, связанный с его работой.

Виды систем отопления с гравитационной циркуляцией

Несмотря на простое устройство системы водяного отопления с самоциркуляцией теплоносителя, существует как минимум четыре, пользующихся популярностью, схемы монтажа. Выбор типа разводки зависит от характеристик самого здания и ожидаемой производительности.

Чтобы определить, какая схема будет работоспособной, в каждом отдельном случае требуется выполнить гидравлический расчет системы, учесть характеристики отопительного агрегата, рассчитать диаметр трубы и т.п. При выполнении вычислений может потребоваться помощь профессионала.

Закрытая система с самотечной циркуляцией

В странах ЕС, системы закрытого типа пользуются наибольшей популярностью среди других решений. В РФ схема пока не получила широкого применения. Принципы действия водяной системы отопления закрытого типа с безнасосной циркуляцией заключается в следующем:

• При нагревании теплоноситель расширяется, происходит вытеснение воды из контура отопления.
• Под давлением жидкость поступает в закрытый мембранный расширительный бак. Конструкция емкости представляет полость, разделенную мембраной на две части. Одна половина бачка заполнена газом (в большинстве моделей используется азот). Вторая часть остается пустой для наполнения теплоносителем.
• При нагревании жидкости создается давление, достаточное, чтобы продавить мембрану и сжать азот. После остывания, происходит обратный процесс, и газ выдавливает воду из бачка.

В остальном, системы закрытого типа, работают, как и остальные схемы отопления с естественной циркуляцией. В качестве минусов можно выделить зависимость от объема расширительного бака. Для помещений с большой отапливаемой площадью, потребуется установить вместительную емкость, что не всегда целесообразно.

Открытая система с самотечной циркуляцией

Система отопления открытого типа отличается от предыдущего типа только конструкцией расширительного бака. Данная схема чаще всего использовалась в старых зданиях. Преимуществами открытой системы является возможность самостоятельного изготовления емкости из подручных материалов. Бачок, обычно имеет скромные габариты и устанавливается на кровле или под потолком жилой комнаты.

Главным недостатком открытых конструкций является попадание воздуха в трубы и радиаторы отопления, что приводит к усилению коррозии и быстрому выходу из строя греющих элементов. Завоздушивание системы также частый «гость» в схемах открытого типа. Поэтому, радиаторы устанавливаются под углом, обязательно предусматриваются краны Маевского, для стравливания воздуха.

Однотрубная система с самоциркуляцией

Однотрубная горизонтальная система с естественной циркуляцией имеет низкую теплоэффективность, поэтому используется крайне редко. Суть схемы такова, что подающая труба последовательно подключена к радиаторам. Нагретый теплоноситель поступает в верхний патрубок батареи и выводится через нижний отвод. После этого тепло поступает к следующему узлу отопления и так до последней точки. От крайней батареи к котлу возвращается обратка.

Преимуществ у данного решения несколько:

1. Отсутствует парный трубопровод под потолком и над уровнем пола.
2. Экономятся средства на монтаж системы.

Недостатки такого решения очевидны. Теплоотдача радиаторов отопления и интенсивность их нагрева снижается по мере отдаленности от котла. Как показывает практика, однотрубная система отопления двухэтажного дома с естественной циркуляцией, даже при соблюдении всех уклонов и подбора правильного диаметра труб, зачастую переделывается (посредством монтажа насосного оборудования ).

Двухтрубная система с самоциркуляцией

Двухтрубная система отопления в частном доме с естественной циркуляцией, имеет следующие конструктивные особенности:

1. Подача и обратка проходят по разным трубам.
2. Подающий трубопровод подсоединен к каждому радиатору через входной отвод.
3. Второй подводкой батарея подключается к обратке.

В результате, двухтрубная система радиаторного типа дает следующие преимущества:

1. Равномерное распределение тепла.
2. Отсутствие необходимости в добавлении секций радиатора для лучшего прогрева.
3. Проще выполнить регулировку системы.
4. Диаметр водяного контура, по крайней мере, на размер меньше чем в однотрубных схемах.
5. Отсутствие строгих правил установки двухтрубной системы. Допускаются небольшие отклонения относительно уклонов.

Главным достоинством двухтрубной системы отопления с нижней и верхней разводкой является простота и одновременно эффективность конструкции, что позволяет нивелировать ошибки, допущенные в расчетах или во время проведения монтажных работ.

Разновидности подключения радиаторов

Основными способами подключения приборов отопительных систем является несколько типов:

• Боковое (стандартное) подключение;
• Диагональное подключение;
• Нижнее (седельное) подключение.

Боковое подключение

Боковое подключение радиатора.

Подключение с торца прибора – подача и обратка находятся с одной стороны радиатора. Это наиболее распространенный и эффективный способ подключения, он позволяет снять максимальное количество тепла и использовать полностью теплоотдачу радиатора. Как правило, подача находится сверху, а обратка снизу. При использовании специальной гарнитуры возможно подключение снизу–вниз, это позволяет максимально спрятать трубопроводы, но снижает теплоотдачу радиатора на 20 – 30%.

Диагональное подключение

Диагональное подключение радиатора.

Подключение по диагонали радиатора – подача находится с одной стороны прибора сверху, обратка с другой стороны снизу. Такой тип подключения используется в тех случаях, когда длина секционного радиатора превышает 12 секций, а панельного 1200 мм. При установке длинных радиаторов с боковым подключением присутствует неравномерность прогрева поверхности радиатора в наиболее удаленной от трубопроводов части. Чтобы радиатор прогревался равномерно, применяют диагональное подключение.

Нижнее подключение

Нижнее подключение с торцов радиатора

Подключение с низа прибора – подача и обратка находятся внизу радиатора. Такое подключение используется для максимально скрытого монтажа трубопроводов. При монтаже секционного прибора отопления и подключения его нижним способом подающий трубопровод подходит с одной стороны радиатора, а обратный с другой стороны нижнего патрубка. Однако эффективность теплоотдачи радиаторов при такой схеме снижается на 15-20%.

Нижнее подключение радиатора.

В случае когда нижнее подключение используется для стального панельного радиатора, тогда все патрубки на радиаторе находятся в нижнем торце. Конструкция самого радиатора при этом выполнена таким образом, что подача поступает по коллектору сначала в верхнюю часть, а затем обратка собирается в нижнем коллекторе радиатора, тем самым теплоотдача радиатора не снижается.

Нижнее подключение в однотрубной схеме отопления.

Виды схем отопления: в чем их различие?

Наиболее популярны две схемы: однотрубная и двухтрубная с разными типами разводки.

Однотрубная схема отопления одноэтажного дома

Однотрубная схема отопления

Данный вид схемы является наиболее простым и доступным. Теплоносителем является вода, а ее движение по трубам обеспечивается с помощью естественной циркуляции. В данном случае следует использовать трубы с достаточно большим диаметром. Для улучшения результата работы и используя более компактный трубопровод (в диаметре), можно применить специальный циркуляционный насос. Это необходимо в случае недвижимости с большой площадью.

Вода, нагреваемая в котле, поступает в трубопровод для дальнейшего попадания в радиаторы. Именно здесь она постепенно остывает, отдавая свое тепло, и возвращается тем же путем.

В самой верхней точке, которая в большинстве случаев находится в чердачном помещении, монтируется расширительный бак. Данная отопительная система без преувеличения может считаться самой простой и экономичной, среди остальных типов.

К недостаткам системы можно отнести два фактора:

• Температура радиаторной батареи, которая ближе находится к котлу, будет выше, чем у отдаленных отопительных приборов. Вода на своем пути остывает и каждой последующей батареи отдает меньшее количество тепла.
• Нельзя контролировать работу отдельно взятой радиаторной батареи. При поломке элемента отопления будет отключаться вся система.

Такая схема отопления одноэтажного дома имеет свои преимущества:

• Экономный вариант отопления;
• Быстрый и простой монтаж, возможно выполнение своими руками;
• Все тепло тратится на обогрев дома, потери его исключены;
• При неисправности насоса, циркуляция может происходить естественным путем.

Двухтрубная схема отопления одноэтажного дома

Система достаточно активно используется в частных домах любой этажности. Ее характерными особенностями являются разделение контура теплоносителя и равномерный обогрев всей площади. Через подающую трубу проходит вода или другой теплоноситель из котла в радиаторные батареи, систему «теплый пол» или для хозяйственных нужд. А после остывания она возвращается обратно в котел, но уже по другой трубе.

Двухтрубная система отопления одноэтажного дома обладает такими положительными сторонами:

• Возможность регулирования работы элементов отопления;
• Эффективность работы в любых частных домах, которые относятся к малоэтажному строительству;
• При поломке одного радиатора не нужно отключать всю систему;
• Можно получать горячую воду для своих нужд.

Из недостатков стоит выделить большое количество труб, которые не придают дизайну эстетичности, а напротив, снижают ее. Кроме того двухтрубная схема отопления одноэтажного дома требует более сложного процесса монтажа, приобретение большего количество материалов и оборудования.

Какую схему выбрать?

Принцип работы двухтрубной и однотрубной системы

Выбор схемы отопления частного одноэтажного дома может основываться на разных факторах, которые зависят от каждой конкретной ситуации. Но среди общих критериев можно выделить жилую площадь дома, особенности материалов, которые использовались при его постройке, а также тип проживания (постоянный или сезонный). Немаловажную роль играет степень автономности системы. Следует учесть, от какого внешнего подключения будет работать вся система, наличие коммуникаций и прочие факторы.

Считается, что оптимальная схема отопления одноэтажного дома – это двухтрубная система горизонтального типа. Она позволит равномерно распределить все тепло в доме и создать оптимальные температурные показатели.

Заключение

Не будет лишним взглянуть в видеоролике на 3D схему, устройство и установку системы обогрева двухтрубного отопления в частном доме на один этаж. Также в виде представлено схематичное представление двухтрубной системы из полипропилена, особенности подключения котла и установка радиаторов отопления.

Современные системы теплового снабжения – это неотъемлемый атрибут функционирования коттеджей, частных домов и прочих строительных объектов. Профессиональное проектирование является залогом надежной, эффективной и долгосрочной работы без аварий для индивидуальной тепловой сети. Надеемся, вы нашли в статье ответы на все свои вопросы.

( Пока оценок нет )

Олег Сомов/ автор статьи
