Водородное отопление в частном доме своими руками

Водородный генератор своими руками

Модели, изготовленные заводским способом, мало отличаются от самодельных аналогов и имеют большую стоимость. Общая цена готового генератора колеблется от 20 до 60 тысяч рублей, поэтому многие мастера пытаются создать отопительные приборы на водороде самостоятельным образом. Но перед тем как приступить к работе, необходимо взвесить даже малейшие сомнения. Если они присутствуют, то от работы лучше отказаться. Но если желания и возможности дают зеленый свет, то весь процесс производства можно разделить на следующие шаги:

чертеж и поиск материалов. В этот шаг входит тщательное прочитывание всех узлов конструкции, вычисление необходимой мощности и общий вид генератора; электролизер представляет собой корпус из нержавеющей стали высокого качества; пластины для электролизера

Для создания этой важной детали понадобится стальной лист, который необходимо разрезать на 18 равных полос. Далее нужно просверлить отверстие для крепления и деление пластин на катоды и аноды. Остается только подключить к конструкции ток;

Остается только подключить к конструкции ток;

Генератор для получения газа

• горелка в идеале должна быть покупной, потому как собрать эту деталь без ошибок может быть проблематично. К тому же в специальных магазинах выбор таких элементов достаточен;
• сепаратор подсоединяется к конструкции для извлечения из газовой смеси только водородной составляющей;
• трубы подсоединяются согласно площади здания.

Рекомендуем: Как сделать водородное отопление дома?

Для того чтобы система работала полноценно необходимо иметь большие знания и навыки, иначе можно соорудить опасную конструкцию. Также самостоятельно изготовленные генераторы требуют вложения материальных средств и большого количества времени. Большой риск неудачи и общая затрата времени приводит к тому, что приобретение системы отопления водородом лучше выбрать в заводском исполнении.

YouTube responded with an error: The request cannot be completed because you have exceeded your quota.

Как сделать водородное отопление дома?

Конструкция и принцип работы водородного генератора

Применение водорода в виде топлива для обогрева жилища – довольно заманчивая идея, ведь его теплотворность составляет 33,2 кВт/м3, в то время как у природного газа она всего 9,3кВт/м3, а это более чем в 3 раза. Теоретически добыть водород можно из воды, для того чтобы его потом сжечь в котле, можно воспользоваться водородным генератором для отопления дома.

Как энергоноситель с водородом ничто не может сравниться, а его запасы практически бесконечны. Как уже говорилось выше, при сгорании водород выделяет очень много тепловой энергии, намного больше, чем любое углеродосодержащее топливо. Вместо вредных выбросов в атмосферу, которые выделяются при использовании природного газа, водород, сгорая, образует обычную воду в виде пара. Только есть одна проблема, данный элемент не встречается в природе в чистом виде, а только в соединении с другими веществами.

Одним из таких соединений является обычная вода, которая представляет собой окисленный водород. Для того чтобы расщепить на составляющие ее элементы многие ученые потратили не один год. И не безрезультатно, техническое решение по выделению из воды ее составляющих все же было найдено. Это так называемая химическая реакция электролиза, в результате которой вода распадается на кислород и водород, получаемую смесь прозвали гремучим газом или газом Брауна.

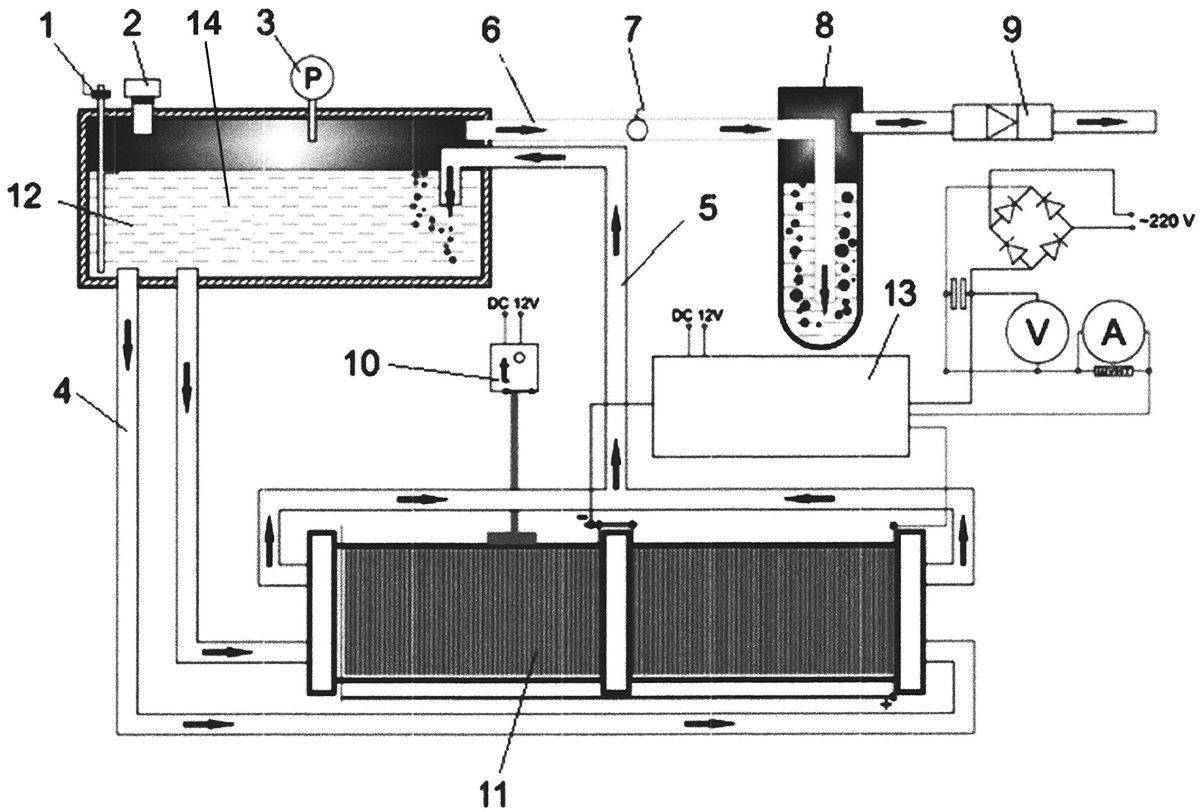

Ниже можно увидеть схему водородного генератора (электролизера), который работает от электричества:

Электролизеры поставлены на серийное производство и служат для газопламенных (сварочных) работ. Ток определенной частоты и силы подается на группы металлических пластин, которые погружены в воду. Из-за протекающей реакции электролиза выделяются кислород и водород вперемешку с водяным паром.

Для того чтобы отделить газы от пара все пропускается через сепаратор, после которого подается на горелку. Чтобы предотвратить обратный удар и взрыв, на подаче монтируется клапан, который пропускает горючее только в одну сторону.

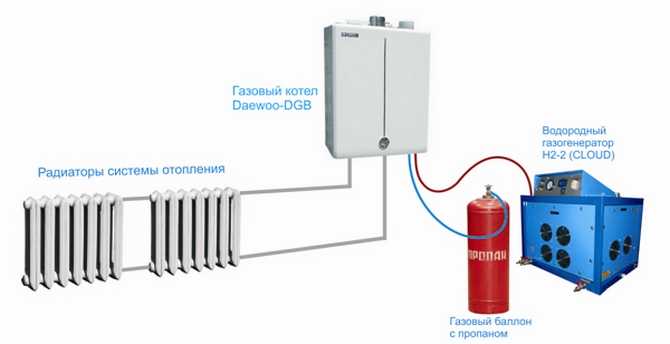

Водородная установка для обогрева жилища включает в себя следующие составляющие: котел и трубы диаметром 25-32 мм (1-1,25 дюймов). Трубы можно установить дома своими руками, но необходимо выполнить одно условие – после каждого разветвления диаметр должен уменьшаться.

Диаметр уменьшается по следующему принципу – труба D32, труба D25. После разветвления – D20, и последней монтируется труба D16. При соблюдении этого условия водородная горелка будет работать качественно и эффективно.

Для того чтобы следить за уровнем воды и своевременно подпитывать ею устройство, в конструкции есть специальный датчик, который отдает команду в нужный момент и вода впрыскивается в рабочее пространство электролизера. Для того чтобы давление не подпрыгивало до критической точки внутри сосуда, агрегат оборудуется аварийным выключателем и сбросным клапаном. Для обслуживания генератора водорода, необходимо только время от времени добавлять воду и все.

Описание процесса сборки генератора водорода

Разобравшись в тонкостях действия водородного генератора, перейдем к его созданию. Для того чтобы собрать водородный генератор своими руками нам будет нужно:

• канистра из полиэтилена;
• провода для соединения;
• резина из силикона;
• специальный герметик;
• шланги с хомутами.

Подобрав все необходимое, приступим к изготовлению генератора своими руками.

Выбрав емкость для воды, которая будет нам подходить, установим внутрь пластины. Подведем электроды к пластинам сквозь крышку емкости. В крышке нужно предусмотреть отверстие для пополнения генератора водой, которое можно будет герметично закрывать или нужно сделать крышку съемной. Еще потребуется сделать своими руками в верхнем отделе генератора трубку для движения во впускной коллектор водорода. Обязательно проверьте, чтобы все было полностью герметично. Если вы используете качественную изоляцию между пластинами, то сможете избежать потерь электроэнергии. Если вы хотите модернизировать полученный генератор, то своими руками прикрепите к нему еще один резервуар. Вам будет нужно соединить оба резервуара специально приготовленными для этого трубками. Первую крепим от низа одного резервуара к нижнему отделу другого – это будет использовано для подачи воды. Второй трубкой соединяем верхние части резервуаров и это нужно для отвода газа. Емкость номер два будет использована для хранения как воды, так и газа. Емкость номер один будет непосредственно преобразовывать воду в газ. Также газ во втором резервуаре будет очищаться от лишних мелких частиц. Желательно расположить резервуары таким образом, чтобы длина шлангов между ними была минимальна.

Специальный электронный блок генератора можно собрать своими руками, но только в том случае, если у вас есть познания в электронике. Учитывайте, что блок управления нужен для того, чтобы изменять прямо пропорционально работе двигателя, силу тока, которая поступает на пластины. Нужно экспериментальным путем установить силу тока при холостых оборотах, а также при максимальной мощности. Именно это и будет минимальной и максимальной мощностью генератора. Управляющие сигналы поступают в блок управления из датчиков автомобиля. После окончания сборки нужно проверить все шланги на герметичность. Если вы нанесете мыльную пену с помощью губки на места соединения, то утечка заявит о себе в виде пузырьков, которые надулись

Это важно! Так как влияет не только на опасность пожара, но и на уменьшение топлива. В случае утечек в водородном генераторе, автомобиль будет расходовать топлива больше. Также необходимо следить, чтобы соединения между электрическими выводами и пластинами не расшатывались

Это может стать причиной нагревания. Для того чтобы при тряске не получить повреждения, корпус должен быть прочным. Приклейте плоскости из оргстекла для придания прочности. Все размеры вашего генератора водорода вы должны вычислить сами, поскольку они зависят от модели автомобиля, для которого вы изготавливаете прибор. Можно посоветовать устанавливать это устройство внутри автомобильного салона. Это позволит ему находиться в тепле зимой, что позволит жидкости свободно циркулировать. В летнюю пору он не будет слишком нагреваться, а это поможет избежать потерь КПД вашего генератора

Также необходимо следить, чтобы соединения между электрическими выводами и пластинами не расшатывались. Это может стать причиной нагревания. Для того чтобы при тряске не получить повреждения, корпус должен быть прочным. Приклейте плоскости из оргстекла для придания прочности. Все размеры вашего генератора водорода вы должны вычислить сами, поскольку они зависят от модели автомобиля, для которого вы изготавливаете прибор. Можно посоветовать устанавливать это устройство внутри автомобильного салона. Это позволит ему находиться в тепле зимой, что позволит жидкости свободно циркулировать. В летнюю пору он не будет слишком нагреваться, а это поможет избежать потерь КПД вашего генератора.

https://youtube.com/watch?v=0IewzWaaYCI

Сделать своими руками генератор водорода оказалось довольно просто. К тому же благодаря «работе своими руками» получилось значительно сэкономить. Генератор, сделанный подобным образом, не будет стоить дороже 100 долларов. В современных условиях можно найти массу приспособлений, которые используют водород. Поскольку запасы водорода в воде почти безграничны, то это позволяет увидеть перспективу массового применения подобных или модернизированных установок в будущем.

https://youtube.com/watch?v=_EgY9XtGZmM

Постройка водородной горелки

Приступаем к созданию водной горелки. Традиционно, начинать будем с приготовления необходимых инструментов и материалов.

Что потребуется в работе

1. Лист «нержавейки».
2. Обратный клапан.
3. Два болта 6х150, гайки и шайбы к ним.
4. Фильтр проточной очистки (от стиральной машины).
5. Прозрачная трубка. Для этого идеально подходит водяной уровень – в магазинах стройматериалов он продается по 350 рублей за 10 м.
6. Пластиковый герметичный контейнер для пищи емкостью 1,5 л. Примерная стоимость – 150 рублей.
7. Штуцеры с «елочкой» ø8 мм (такие отлично подойдут для шланга).
8. Болгарка для распиливания металла.

А теперь разберемся, какую именно нержавеющую сталь нужно использовать. В идеале для этого следует взять сталь 03Х16Н1. Но купить целый лист «нержавейки» порой весьма накладно, ведь изделие толщиной 2 мм стоит более 5500 рублей, к тому же его нужно как-то привезти. Поэтому, если где-то завалялся небольшой кусок такой стали (хватит и 0,5х0,5 м), то можно обойтись и им.

Корпус никель-водородного аккумулятора

Мы будем использовать нержавеющую сталь, потому что обычная, как известно, в воде начинает ржаветь. Более того, в нашей конструкции мы намерены применять щелочь вместо воды, то есть среду более чем агрессивную, да и под действием электротока обычная сталь долго не прослужит.

Инструкция по изготовлению

Первый этап. Для начала берем лист стали и размещаем его на ровной поверхности. Из листа указанных выше размеров (0,5х0,5 м) должно получиться 16 прямоугольников для будущей горелки на водороде, вырезаем их болгаркой.

Второй этап. С обратной стороны пластин просверливаем отверстия для болта. Если бы мы планировали сделать «сухой» электролизер, то просверлили отверстия и снизу, но в данном случае этого делать не надо. Дело в том, что «сухая» конструкция порядком сложнее, да и полезная площадь пластин в ней использовалась бы не на 100%. Мы же сделаем «мокрый» электролизер – пластины полностью погрузятся в электролит, а в реакции будет участвовать вся их площадь.

Энергия воды

Третий этап. Принцип работы описываемой горелки основывается на следующем: электроток, проходя через погруженные в электролит пластины, приведет к тому, что вода (она должна входить в состав электролита) разложится на кислород (О) и водород (Н). Следовательно, мы должны располагать одновременно двумя пластинами – катодом и анодом.

С увеличением площади этих пластин увеличивается объем газа, поэтому в данном случае используем по восемь штук на катод и анод, соответственно.

Каждая молекула воды состоит из двух атомов водорода и одного атома

Четвертый этап. Далее нам предстоит установить пластины в пластиковый контейнер так, чтобы они чередовались: плюс, минус, плюс, минус и т. д. Для изоляции пластин используем куски прозрачной трубки (мы купили ее целых 10 м, поэтому запас есть).

Нарезаем из трубки небольшие кольца, разрезаем их и получаем полоски толщиной примерно 1 мм. Это идеальное расстояние, чтобы водород в конструкции эффективно генерировался.

Пятый этап. Пластины крепим друг к другу с помощью шайб. Делаем это следующим образом: надеваем шайбу на болт, затем пластину, после нее три шайбы, еще одну пластину, опять три шайбы и т. д. Восемь штук вешаем на катод, восемь – на анод.

Далее затягиваем гайки и изолируем пластины посредством нарезанных ранее полосок.

Шестой этап. Смотрим, куда именно в контейнере упираются болты, просверливаем в том месте отверстия. Если вдруг болты не помещаются в контейнер, то мы спиливаем их до требуемой длины. Затем вставляем болты в отверстия, надеваем на них шайбы и зажимаем гайками – для лучшей герметичности.

Далее проделываем дыру в крышке для штуцера, вкручиваем сам штуцер (желательно намазав место соединения силиконовым герметиком). Дуем в штуцер, чтобы проверить герметичность крышки. Если воздух все же выходит из-под нее, то промазываем и это соединение герметиком.

Седьмой этап. По окончании сборки тестируем готовый генератор. Для этого подключаем к нему любой источник, заполняем контейнер водой и закрываем крышку. Далее на штуцер надеваем шланг, который опускаем в емкость с водой (чтобы увидеть пузырьки воздуха). Если источник недостаточно мощный, то их в емкости не будет, но вот в электролизере они появятся обязательно.

Далее нам нужно повысить интенсивность выхода газа посредством увеличения напряжения в электролите. Здесь стоит отметить, что вода в чистом виде не является проводником – ток проходит через нее благодаря имеющимся в ней примесям и соли. Мы же разбавим в воде немного щелочи (к примеру, гидроксид натрия отлично подходит – в магазинах он продается в виде чистящего средства «Крот»).

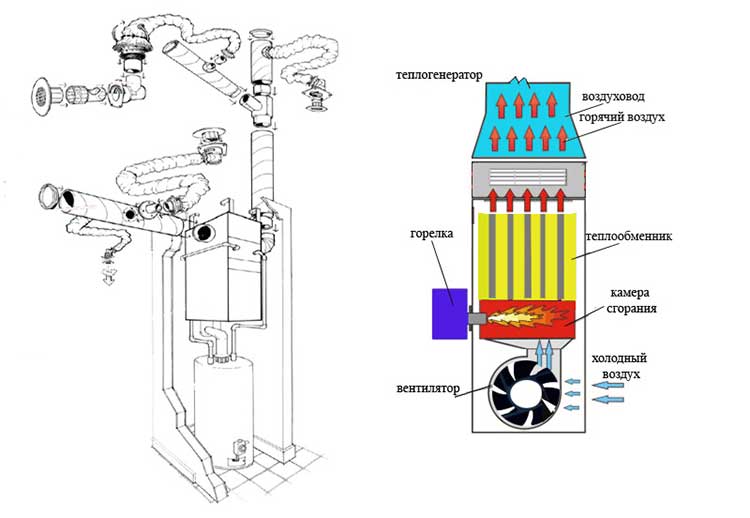

Принцип работы водородного котла и его схема

Отапливать жилье с помощью водородных котлов придумали в Италии не так давно. Ранее ученые пытались создать бытовой котел на водороде, но сделать агрегат из привычных материалов было невозможно, потому что температура горения водорода очень высокая.

Процесс отопления простой и понятный – в отопительном котле есть специальный резервуар, заполненный водородом, когда он нагревается до 300 градусов, то газ вступает во взаимодействие с кислородом. В результате реакции образуется пар и вода, подающиеся в систему отопления жилого дома.

Принцип работы конденсационных газовых котлов отопления и как выбрать

Принцип работы водородного нагревательного оборудования следующий:

• В специальный электролизер подается электролитический раствор, который при прохождении через электроды способствует выработке водяного пара, кислорода и водорода.
• Смесь газов поступает в сепаратор, где из общей массы выделяется водород. Очищенный газ подается в другой узел через специальный клапан. Причем обратного хода у газа нет, что сводит вероятность создания взрывоопасной ситуации на нет.
• Далее водород подается в камеру сгорания с теплообменником. Здесь водород вступает в реакцию с кислородом при участии катализатора. В итоге теплообменник с находящимся внутри теплоносителем нагревается.
• Отработанный газ подается обратно в камеру с электролитом.

Для регулировки мощности в нагревательном оборудовании установлены каналы со специальным катализатором. При этом катализатор можно задействовать в химической реакции или исключить из нее.

Рекомендации по изготовлению

Зная технологию получения водородного топлива и обладая определенными навыками, в домашних условиях можно сделать водородный генератор своими руками. Сегодня существует несколько работоспособных схем, позволяющих создать такую установку. Причем в отличие от классического устройства, в самодельном электроды помещаются не в емкость с водой, а сама жидкость поступает в зазоры между пластинами. Перед началом проведения работ по изготовлению водородной установки своими руками следует внимательно изучить чертежи.

Выбор материалов

Чаще всего домашние мастера сталкиваются с проблемой выбора электродов. С созданием топливной ячейки ситуация более простая и сегодня существует два основных типа генераторов водорода — «мокрый» и «сухой». Для создания первого можно использовать любой контейнер, имеющий достаточный запас прочности и газонепроницаемости. Оптимальным выбором можно считать корпус от аккумулятора старого образца для легковой машины.

Лучшими электродами будут пластины (трубки) из нержавейки. В принципе можно использовать и черный металл, но он быстро подвергается коррозии и такие электроды требуют частой замены. Совершенно иначе дело обстоит при использовании высокоуглеродистых сплавов, легированных хромом. Примером такого материала является нержавейка марки 316L.

При использовании трубок, они должны подбираться так, чтобы при установке одного элемента в другой между ними был обеспечен зазор величиной не более одного миллиметра

Не менее важной деталью генератора водорода для автомобиля является ШИМ-генератор. Именно благодаря правильно собранной электросхеме можно регулировать частоту тока, а без этого добывать водород не представляется возможным. Для создания водного затвора (бабблера) можно использовать любую емкость, обладающую достаточным показателем герметичности

При этом ее желательно оснастить крышкой, которая плотно закрывается, но при возгорании ННО внутри сразу будет сорвана. Для предотвращения возврата газа Брауна в топливную ячейку, рекомендуется установить отсекатель между водным затвором и электролизером

Для создания водного затвора (бабблера) можно использовать любую емкость, обладающую достаточным показателем герметичности. При этом ее желательно оснастить крышкой, которая плотно закрывается, но при возгорании ННО внутри сразу будет сорвана. Для предотвращения возврата газа Брауна в топливную ячейку, рекомендуется установить отсекатель между водным затвором и электролизером.

Сборка устройства

Для создания кислородного генератора лучше выбрать «сухую» топливную ячейку, а электроды стоит изготовить из нержавейки. Именно она пользуется наибольшей популярностью среди домашних мастеров

Также важно придерживаться определенной последовательности действий:

По размеру генератора необходимо нарезать пластины из органического стекла или органита, которые будут использоваться в качестве боковых стенок. Оптимальными размерами для топливной ячейки являются 150х150 или 250х250 мм.
В корпусных деталях необходимо просверлить отверстия для установки штуцеров для жидкости, одно для ННО и 4 крепежных.
Из стали марки 316L изготавливаются электроды, размер которых должен быть на 10−20 мм меньше в сравнении с боковыми стенками. В одном из углов каждого электрода необходимо сделать контактную площадку для соединения их в группы, а также подключения к источнику питания.
Чтобы увеличить количество получаемого в электрогенераторе газа Брауна, электроды следует обработать наждачной бумагой с каждой стороны.
В пластинах сверлятся отверстия диаметром 6 мм (подача воды) и 8−10 мм (отвод газа). При расчете мест сверления необходимо учитывать месторасположение патрубков.
Сначала в пластины из оргстекла монтируются штуцера и хорошо герметизируются.
В одну из корпусных деталей устанавливаются шпильки, а затем укладываются электроды.
Электродные пластины отделяются от боковых стенок прокладками из паронита либо силикона. Аналогичным образом необходимо изолировать и сами электроды.
После установки последнего электрода монтируются уплотнительные кольца и генератор закрывается второй стенкой. Сама конструкция скрепляется с помощью гаек с шайбами

В этот момент крайне важно следить за равномерностью затяжки крепежных элементов и не допустить перекосов.
Топливная ячейка подключается к емкости с жидкостью и водному затвору.
После соединения групп электродов в соответствии с их полюсом, генератор подключается к ШИМ-генератору.

Что представляет собой водород?

Водород – это легкий газ, который при сжигании дает тепло, в несколько раз превышающее тепло от газа. Главным его преимуществом при использовании в отопительной системе является относительно небольшая температура горения (всего 300°С). Это позволяет использовать газ в котле, выполненном из традиционных недорогих видов металла.

Сам по себе газ не имеет цвета и запаха, а при соединении с другими химическими компонентами он не образует опасных токсинов, вредных для здоровья человека. Поэтому его использование в быту крайне безопасно. Единственной опасностью является его повышенный уровень взрывоопасности.

Рассказ про отопление дома водородом

При неправильном использовании газа или контакте его с открытым источником огня,может произойти взрыв.

Выводы и полезное видео по теме

На представленном ниже видеоролике вы увидите обзор модели газового котла, работающего на водородном топливе, произведенного известной корейской компанией DAEWOO.

Водород не без основания называют топливом будущего: этот газ может стать практически безграничным ресурсом дешевого экологически чистого горючего, которое можно использовать в разных установках.

Котел на водородном топливе, изготовленный в заводских условиях или самостоятельно, позволит создать автономную отопительную систему. Это поможет значительно сократить платежи в ЖКХ, решит вопрос о поддержании комфортной температуры в жилых комнатах и подсобных помещениях.
