Тонкости отопления комнаты: способы монтажа труб, альтернативные методики обогрева помещения и расчет радиаторов

Обогрев посредством теплых полов

Стоит заметить, схема отопления на сегодняшний день очень актуальна, достаточно востребована. Хотя широкое применение получила относительно недавно. Часто можно обойтись без радиаторов. Перед установкой необходимо определиться, оправдывает ли она себя. Поскольку отопительные котлы применяются довольно часто, рационально использовать метод обогрева посредством устройства теплого пола.

Данная схема – разводка труб, спрятанная под напольным покрытием. Комната прогревается за счет носителя тепла, распространяющегося по трубам. Они могут укладываться несколькими приемами, влияющими на эффективность работы системы при определенных условиях эксплуатации.

Монтаж теплого пола предполагает контуры трубопровода:

• конфигурация змейки (расположение зигзагом);
• конфигурация улиткой (такая укладка предполагает спиралевидное расположение труб).

Профессионалы в этом вопросе считают последнюю схему укладки, обеспечивающей оптимальный, высококачественный подогрев пола

При укладке труб важно соблюдать зазор между ними. Обычно его рассчитывают из соображений расчета мощности

Уменьшать зазор рекомендуется по мере приближения к окнам, повышать по достижении центра.

Прогревание зданий при схеме «теплый пол» предполагает разумное распределение температуры. Пол обогревается идентично по всей площади поверхности. Максимальное значение составляет 26°С, обеспечивая тем самым комфортное ощущение ногам. Под потолком градус значительно понижается, на уровне человеческого роста достигает примерно 22°С.

Коммуникации расположены под чистовым покрытием пола, а потому дизайнерам не придется ломать голову над оформлением интерьера.

Теплый пол выигрышный вариант в вопросах экономии расхода энергоресурсов, вследствие чего можно уберечь от финансовых растрат бюджет.  В большинстве случаев, если теплопотери дома не велики, можно обойтись без установки батарей отопления.

Расчет разных типов радиаторов

Если вы собрались ставить секционные радиаторы стандартного размера (с осевым расстоянием 50см высоты) и уже выбрали материал, модель и нужный размер, никаких сложностей с расчетом их количества быть не должно. У большинства солидных фирм, поставляющих хорошее отопительное оборудование, на сайте указаны технические данные всех модификаций, среди которых есть и тепловая мощность. Если указана не мощность, а расход теплоносителя, то перевести в мощность просто: расход теплоносителя в 1л/мин примерно равен мощности в 1кВт (1000Вт).

Осевое расстояние радиатора определяется по высоте между центрами отверстий для подачи/отведения теплоносителя

Чтобы облегчить жизнь покупателям на многих сайтах устанавливают специально разработанную программу-калькулятор. Тогда расчет секций радиаторов отопления сводится к внесению данных по вашему помещению в соответствующие поля. А на выходе вы имеете готовый результат: количество секций данной модели в штуках.

Осевое расстояние определяют между центрами отверстий для теплоносителя

Но если просто пока прикидываете возможные варианты, то стоит учесть, что радиаторы одного размера из разных материалов имеют разную тепловую мощность. Методика расчета количества секций биметаллических радиаторов от расчета алюминиевых, стальных или чугунных ничем не отличается. Разной может быть только тепловая мощность одной секции.

Чтобы считать было проще, есть усредненные данные, по которым можно ориентироваться. Для одной секции радиатора с осевым расстоянием 50см приняты такие значения мощностей:

• алюминиевые — 190Вт
• биметаллические — 185Вт
• чугунные — 145Вт.

Если вы пока только прикидываете, какой из материалов выбрать, можете воспользоваться этими данными. Для наглядности приведем самый простой расчет секций биметаллических радиаторов отопления, в котором учитывается только площадь помещения.

При определении количества отопительных приборов из биметалла стандартного размера (межосевое расстояние 50см) принимается, что одна секция может обогреть 1,8м 2 площади. Тогда на помещение 16м 2 нужно: 16м 2 /1,8м 2 =8,88шт. Округляем — нужны 9 секций.

Аналогично считаем для чугунные или стальные баратери. Нужны только нормы:

• биметаллический радиатор — 1,8м 2
• алюминиевый — 1,9-2,0м 2
• чугунный — 1,4-1,5м 2 .

Это данные для секций с межосевым расстоянием 50см. Сегодня же в продаже есть модели с самой разной высоты: от 60см до 20см и даже еще ниже. Модели 20см и ниже называют бордюрными. Естественно, их мощность отличается от указанного стандарта, и, если вы планируете использовать «нестандарт», придется вносить коррективы. Или ищите паспортные данные, или считайте сами. Исходим из того, что теплоотдача теплового прибора напрямую зависит от его площади. С уменьшением высоты уменьшается площадь прибора, а, значит, и мощность уменьшается пропорционально. То есть, нужно найти соотношение высот выбранного радиатора со стандартом, а потом при помощи этого коэффициента откорректировать результат.

Расчет чугунных радиаторов отопления. Считать может по площади или объему помещения

Для наглядности сделаем расчет алюминиевых радиаторов по площади. Помещение то же: 16м 2. Считаем количество секций стандартного размера: 16м 2 /2м 2 =8шт. Но использовать хотим маломерные секции высотой 40см. Находим отношение радиаторов выбранного размера к стандартным: 50см/40см=1,25. И теперь корректируем количество: 8шт*1,25=10шт.

Монтаж

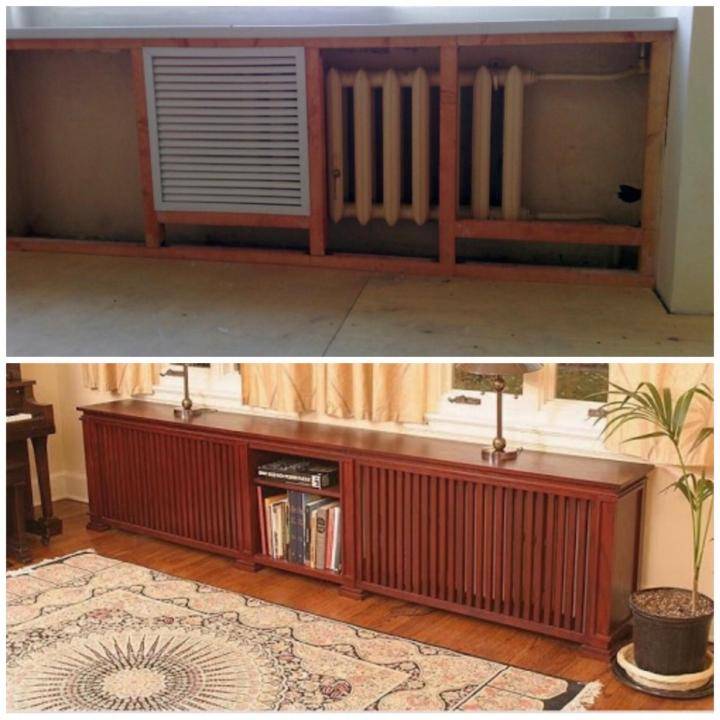

После необходимых подготовительных работ, нужно приступить к созданию каркаса из металлических профилей. Установить профили нужно по стене, полу и подоконнику. Чтобы закрепить профиль, прижмете его рукой к стене и используйте перфоратор, чтобы просверлить дыру одновременно в профиле и в стене. В полученное отверстие нужно установить дюбель и закрепить конструкцию при помощи шуруповерта.

Под подоконником также нужно установить профиль, но теперь придется использовать саморезы по металлу. Длина каждого самореза не должна быть больше толщины подоконника. Когда вы установили профиль к основанию и под подоконник, установите перемычки.

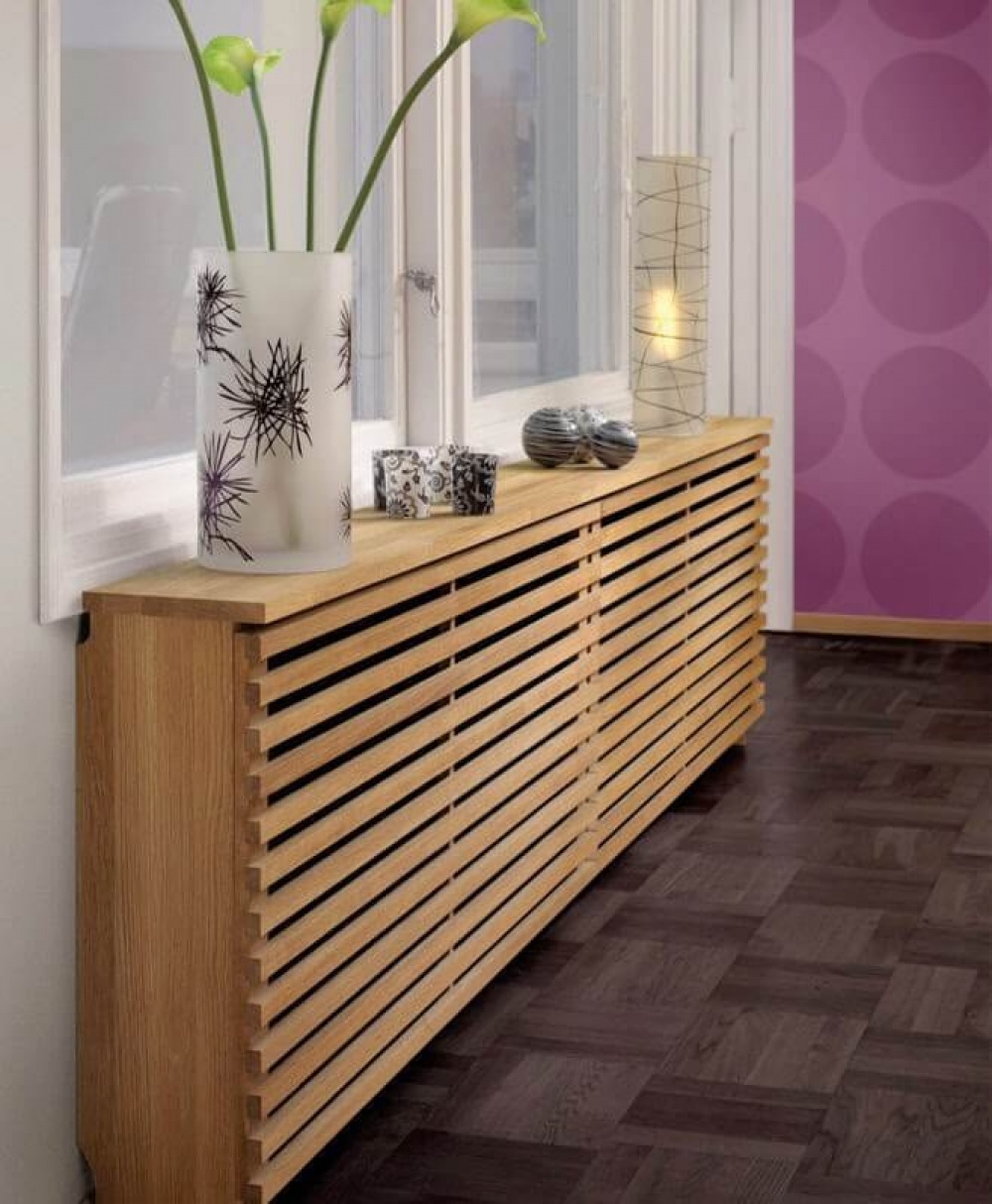

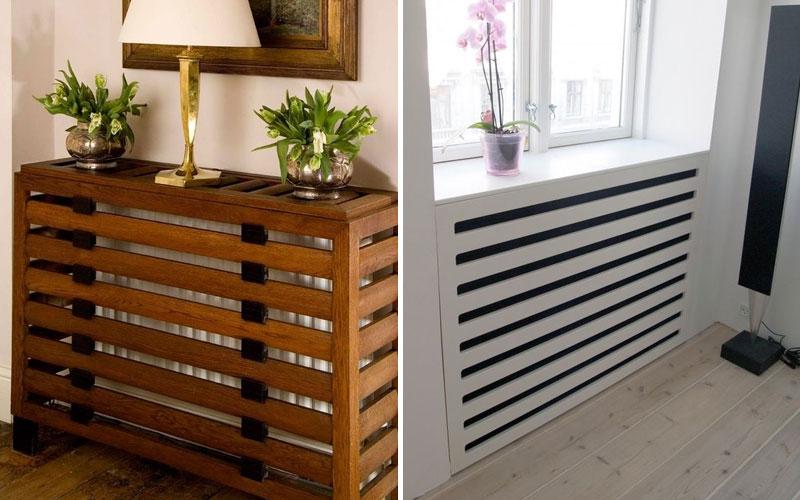

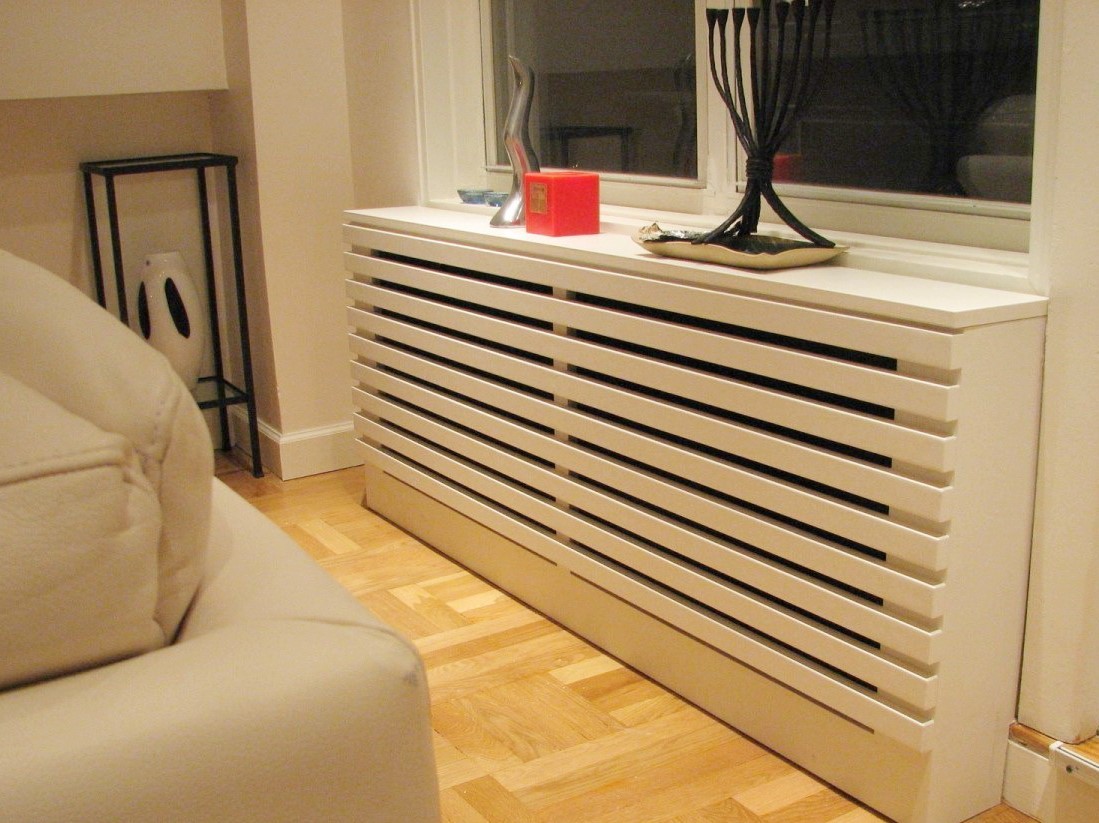

Как правило, обшивая батарею гипсокартоном, устанавливается экран – своеобразная декоративная решетка. Определитесь, где будущий экран будет размещен и обделайте его размером, чуть меньшим, чем параметры решетки.

По окончании работ с каркасом можно приступить непосредственно к обшивке гипсокартоном. Гипсокартон – это материал, который очень легко поддается обработке. А в такой работе, данный параметр просто необходим. Обычного канцелярского ножа хватит для того, чтобы раскроить гипсокартонный лист и вырезать фигуру нужного размера. Делается это довольно легко, но после кройки остается много пыли. Поэтому не стоит резать гипсокартонные листы рядом с дорогой мебелью.

Прикручивать гипсокартонные куски к конструкции можно только шуруповертом и никак иначе. Теоретически, без шуруповерта можно обойтись, если поставить на дрель крестовую биту. Однако это жутко неудобно, поэтому, если у вас нет шуруповерта, рекомендуется приобрести его, прежде чем приступать к работе с гипсокартоном. Даже после окончания ремонта, вряд ли найдется мастер, которому не пригодится хороший агрегат, поэтому на инструменты деньги можно не жалеть.

https://youtube.com/watch?v=EP_eIwWFeJc

После того, как вы закончите сам короб, нужно приступить к монтажу перфорированных уголков. Закрепите их по углам конструкции. Есть два способа, как сделать крепление. Можно банально прикрепить уголки степлером, а можно напрямую приклеить их, используя гипсовую штукатурку. Какой способ вам подходит больше, решайте сами.

Вы обнаружите, что на конструкции осталось множество швов, что существенно помешает дальнейшей дизайнерской обработке короба. На каждый шов наложите серпянку, а затем снова используйте гипсовую штукатурку, чтобы замазать швы.

После этого, можно приступить к дизайнерской отделке короба. Но прежде чем начать этот шаг, необходимо провести определенную подготовку. Весь гипсокартонный короб нужно прошпаклевать, обработать шкуркой и грунтовкой глубокого проникновения.

Какой металл лучше

Для начала отметим, что конструкции подобного рода могут предназначаться как для теплоотдачи, выполняя функцию радиаторов, так и для забора тепла, когда трубчатый регистр монтируется непосредственно в топочной камере котла или печи.

Плюс в некоторых моделях вместо жидкостного теплоносителя используется разогретый газ, к примеру, радиаторная дымоходная труба.

• Стальные трубы для радиаторов отопления заслужено считаются лидерами данного сектора рынка. Конечно, теплоотдача стали не так высока, как у алюминия или меди, она подвержена коррозии и требует регулярного ухода. Но эти недочеты с лихвой компенсирует доступная цена, а также широкий диапазон типов и размеров. Кроме того варить обычный черный металл гораздо проще нежели цветной.
• Нержавеющая сталь для таких конструкций используется крайне редко. Не считая того, что ее стоимость, мягко говоря, далека от бюджетной, для пайки нержавейки применяется аргонная сварка, а работать с ней может далеко не каждый профессиональный сварщик.

Важно: оцинкованное железо в данном случае использовать просто нет смысла. Тонкое цинковое напыление в процессе сварки попросту сгорает

В результате и без того слабый сварной шов, дополнительно поражается коррозией.

Использование медных трубчатых регистров оправдано только в случае медной разводки по дому. Теплоотдача меди в четыре раза выше, нежели у черных металлов, поэтому здесь можно говорить про отопление трубами без радиаторов, точнее с минимальным количеством радиаторов. Но, во-первых, цена на медь баснословно высока, а во-вторых, этот металл очень требователен к условиям эксплуатации.

Медная разводка отопления.

1. 1. Медные системы требуют тонко очищенного теплоносителя, не имеющего твердых абразивных вкраплений.
   2. В таких системах фурнитура должна быть медной или из совместимых металлов, таких как бронза, никель, хром или латунь. Причем алюминий с медью категорически запрещено совмещать.
   3. Медные трубопроводы в обязательном порядке требуют качественного заземления, так как существует опасность электрохимической коррозии.
   4. Медь материал мягкий, поэтому система нуждается в дополнительной защите, естественно кожухи и щиты также стоят денег.

Чугунные радиаторные трубы отопления, показанные на фото, в промышленных зданиях и технических помещениях используются до сих пор. Но вес такой конструкции гораздо выше, нежели у бытовой чугунной батареи. Учитывая не эстетичный вид и довольно низкое КПД, популярностью они не пользуются.

Трубчатые чугунные батареи.

Совет: чугунные трубчатые регистры как нельзя лучше подходят для установки в топочную камеру. Оптимальная теплоемкость, низкая цена и неприхотливость в отношении теплоносителя делают их лидерами данного направления.

Варианты подключения радиаторов

Чтобы знать, как правильно подключить батарею отопления, нужно учесть, что помимо типов разводки трубопровода существует несколько схем подключения батарей к отопительной системе. К ним относятся следующие варианты подключения радиаторов отопления в частном доме:

В этом случае подключение отводящей и подающей трубы производится с одной стороны радиатора. Такой способ подключения позволяет достичь равномерного прогрева каждой секции при минимальных затратах на оборудование и небольшой объем теплоносителя. Чаще всего используется в многоэтажных домах, с большим количеством радиаторов.

Полезная информация: Если батарея, подключенная к системе отопления по односторонней схеме, имеет большое количество секций, эффективность ее теплоотдачи значительно снизится из-за слабого прогрева ее отдаленных секций. Лучше следить за тем, чтобы число секций не превышало 12 шт. или использовать другой способ подключения.

Используется при подсоединении к системе отопительных приборов с большим количеством секций. В данном случае подводящая труба так же, как и при предыдущем варианте подключения, находится сверху, а обратка – снизу, но располагаются они с противоположных сторон радиатора. Таким образом, достигается прогрев максимальной площади батареи, что повышает теплоотдачу и улучшает эффективность обогрева помещения.

Эта схема подключения, иначе называемая «ленинградкой», используется в системах со скрытым трубопроводом, проложенным под полом. При этом подключение подводящей и отводящей труб производится к нижним патрубкам секций, расположенных на противоположных концах батареи.

Недостатком данной схемы являются теплопотери, достигающие 12-14 %, компенсировать которые позволяет установка воздушных клапанов, предназначенных для удаления воздуха из системы и повышения мощности батареи.

Теплопотери зависят от выбора способа подключения радиатора

Для быстрого демонтажа и ремонта радиатора его отводящая и подводящая трубы комплектуются специальными кранами. Для регулировки мощности он снабжается терморегулирующим устройством, которое устанавливается на подводящей трубе.

Какими обладают алюминиевые радиаторы отопления техническими характеристиками. вы можете узнать из отдельной статьи. В ней вы также найдете перечень популярных фирм-производителей.

А о том, что собой представляет расширительный бачок для отопления закрытого типа. читайте в другой статье. Расчет объема, установка.

Советы по выбору проточного водонагревателя на кран есть здесь. Устройство, популярные модели.

Как правило, монтаж отопительной системы и установка радиаторов отопления производится приглашенными специалистами. Однако, используя перечисленные способы подключения радиаторов отопления в частном доме, это можно сделать самостоятельно, строго соблюдая технологическую последовательность этого процесса.

Если выполнить эти работы точно и грамотно, обеспечив герметичность всех соединений в системе, с ней не возникнет никаких проблем при эксплуатации, а расходы на монтаж будут минимальными.

На фото пример диагонального способа установки радиатора в загородном доме

Порядок действий при этом будет следующим:

• Демонтируем старый радиатор (при необходимости), предварительно перекрыв отопительную магистраль.
• Производим разметку места установки. Фиксация радиаторов производится на кронштейны, которые нужно прикрепить к стенам, с учетом нормативных требований, описанных ранее. Это нужно учитывать при разметке.
• Крепим кронштейны.
• Собираем батарею. Для этого на имеющиеся в ней монтажные отверстия устанавливаем переходники (идут в комплекте с прибором).

Внимание: Обычно два переходника имеют левую резьбу, и два – правую!

• Для заглушки неиспользуемых коллекторов используем краны Маевского и запорные колпачки. Для герметизации соединений используем сантехнический лен, наматывая его на левую резьбу против часовой стрелки, на правую – по часовой.
• Прикручиваем краны шарового типа к местам соединения с трубопроводом.
• Вешаем радиатор на место и соединяем его с трубопроводом с обязательной герметизацией соединений.
• Производим опрессовку и пробный пуск воды.

Таким образом, перед тем, как подключить батарею отопления в частном доме, необходимо определиться с типом разводки в системе и схемой ее подключения. Монтажные работы при этом можно выполнить и самостоятельно, учитывая установленные нормы и технологию процесса.

Как проводится установка батарей отопления в частном доме видео продемонстрирует вам наглядно.

Способы крепления алюминиевых и биметаллических радиаторов

Используются очень похожие по форме изделия. Только изготавливается они из более тонкого металла. Вообще, кронштейны для секционных радиаторов любого типа очень похожи. Есть универсальные угловые кронштейны для алюминиевых и биметаллических радиаторов. Они сверху и снизу имеют выемку под коллектор, потому могут крепиться как справа, так и слева.

Специальные угловые кронштейны для легких секционных радиаторов

Напольных алюминиевых и биметаллических радиаторов нет. Зато есть стойки, которые любой из них позволяют установить на полу. В этом случае сначала фиксируется на полу стойка, а после этого на ней устанавливают и закрепляют отопительный прибор.

Напольное крепление алюминиевых радиаторов выручает, если стены не выдержат даже столь малый вес (если они из гипсокартона или газобетона, других подобных материалов).

Закрепить на таких стойках можно любой секционный радиатор

Не удастся повесить ничего и на модную ныне стену из стекла

Но тогда нужно обращать внимание и на то, как выглядит вся конструкция с обратной стороны. В этом случае для отопления целесообразнее использовать встраиваемые в пол конвекторы

напольные модели трубчатых радиаторов (одновременно могут служить ограждением), чугунные ретро-радиаторы.

Рассчитываем количество секций батареи

Итак, проведём простой расчёт количества секций алюминиевой батареи, необходимой для отопления небольшой комнаты площадью 15 квадратных метров и нормальной высотой потолков. Примем значение в 100 Вт на 1 кв. м в качестве необходимой мощности обогревательных приборов, а номинальную мощность одной секции батареи – 120 Вт. Тогда необходимое количество секций можно будет определить по формуле:

• N –количество секций,
• S – площадь помещения,
• Qп – необходимая тепловая мощность в зависимости от типа помещения,
• Qн – номинальная тепловая мощность одной секции батареи.

В нашем случае N = 15*100/120 = 12,5

Таблица: пример количества секций радиатора в зависимости от площади комнаты

Однако нужно учитывать, что тепловая мощность современных батарей, будь то не только алюминиевых, но и биметаллических, в зависимости от конструкции и производителя может сильно различаться, находясь в пределах от 120 до 200 Вт. Соответственно, и количество секций будет также довольно сильно различаться.

Расчет мощности газового котла для частного дома: рекомендации и примеры расчеты Биметаллические радиаторы отопления для частного дома и квартиры — а какие лучше? Самостоятельное подключение радиаторов отопления к разным системам теплоснабжения Как выбрать радиаторы отопления для частного дома и квартиры — какие батареи лучше?

В каком случае прятать систему отопления не следует

Отопительный контур, особенно выполненный из старых труб, является значимой частью интерьера в стиле «лофт» или «гранж». Элегантная небрежность допустима также при оформлении обстановки в духе эклектики, определенном историческом контексте (например, при воссоздании атмосферы советского времени).

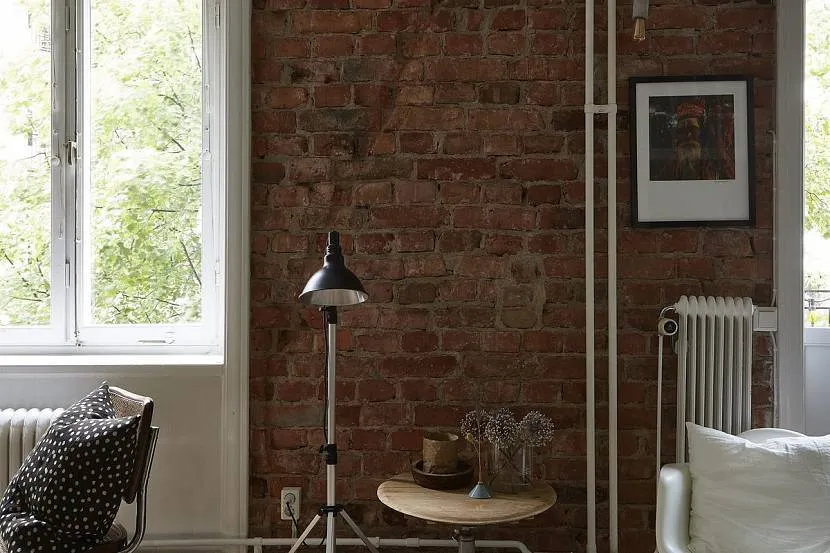

Любые элементы системы отопления легко вписываются в дизайн помещений в стиле «лофт»Источник effectivehouse.com

Старые конструкции не рекомендуется не только монтировать внутри стен, полов или под потолком, но и прятать под съемными экранами — слишком высок риск возникновения протечек. В этой ситуации лучше проявить фантазию и, наоборот, сделать элементы системы обогрева яркой деталью интерьера, его центром или значимым акцентом.

Основные варианты установки и сопутствующие теплопотери

• Под подоконником (в открытом виде). При таком способе можно наблюдать максимальную отдачу отопительной системы помещения, она составит порядка 96-97%.
• В нише (в открытом виде). Такой монтаж радиатора немного уступает по эффективности предыдущему – 93%.
• В закрытом виде частично. Эффективность обогрева комнаты снижена до 88%.
• Радиатор полностью закрыт. Самые низкие показатели отдачи тепла (около 75-80%).

Начиная монтаж самостоятельно – нужно держать в голове множество нюансов и сверять свои действия с установленными нормами и правилами. Прежде чем приступать к обвязке радиаторов и подсоединению батарей отопления нужно убедиться, что запланированные действия не противоречат существующим требованиям и правилам.

В случае возникновения вопросов, целесообразно обратится за консультацией к специалисту. Ведь основная задача любого мастера сделать работу настолько качественно, чтобы не потребовался ремонт в течение последующих нескольких лет.

Способы скрытия системы отопления в квартире

Желаете спрятать трубы отопления в квартире? Вы можете воспользоваться одним из двух вариантов:

• Декоративные элементы. Допускается использование колонн, арок и иных деталей, позволяющих украсить помещение и скрыть все лишнее;
• Гипсокартон. Изготавливается «короб» (на каркасе), затем он устанавливается в нужное место и покрывается краской или обоями.

Рекомендация: Прятать трубы в капитальные стены – весьма плохая задумка. Подобные действия запрещены. К тому же, это просто непрактично. При аварийных ситуациях или при необходимости обслуживания трубопровода до него будет просто невозможно добраться.

Спрятать трубы в частном доме более просто. Для этих целей существует масса простых решений:

• Поместить трубопровод в стяжку;
• Протянуть изделие через лаги, в которых предварительно просверлены отверстия соответствующего диаметра;
• В многоэтажных зданиях трубопровод можно скрыть, поместив его на потолок. При этом применяется система натяжных потолков;
• Может применяться гипсокартон;
• Для частных домов актуальны все способы, подходящие для квартир.

Рекомендация: Самое главное помнить о том, что к трубопроводу должен быть обеспечен легкий доступ.

Прячем при помощи гипсокартона

Подробней остановимся на этом варианте маскировки, ведь он недорог и прост в исполнении. Алгоритм работы:

1. Для защиты труб отопления от негативных внешних воздействий можно применить специальную гидроизоляционную пленку. В качестве ее можно использовать вспененный полиэтилен. Необходимо разрезать его, а затем прижать к трубопроводу и зафиксировать посредством скотча;
2. Каркас для «короба» выполняется при помощи оцинкованных профилей. Для выполнения крепления следует приобрести дюпель-шурупы и саморезы. Каркас может быть также выполнен из пропитанного олифой или водоотталкивающим составом деревянного бруса;
3. После того, как каркас выполнен, его следует обшить гипсокартоном. Крепится материал при помощи саморезов. При этом должен соблюдаться шаг 25 или 30 см.

Если вам до конца не ясно, каким образом выполнять работы, для подстраховки посмотрите фото соответствующей направленности, на которых показано, как профессионалы выполняют маскировку. Фото позволят вам визуализировать информацию, изложенную в данной статье.

Фальш-стена

Вы также можете выполнить специальную фальш-стену. Соорудить ее можно из стеновых панелей. Изнутри пространство заполняется любым звукоизоляционным материалом. Имейте в виду, что такая стенка для маскировки достаточно большая по размерам и занимает немало пространства. Поэтому стоит хорошо подумать, прежде чем устанавливать ее в маленькой квартире. Подобная стенка для массировки может послужить и отличным дополнением к дизайну интерьера. Достаточно смастерить в ней полочки, ниши с подсветкой.

Спрятать трубы отопления также можно при помощи перфорированного навесного экрана или драпировочной ткани. Из драпировочного материала хорошо выполнять тканевую ширму или своеобразные шторы. Трубопровод также можно покрасить в разные цвета, стилизовать их под дерево.

Маскировка трубопровода – это очень даже творческий процесс, итоги которого зависят исключительно от вашей фантазии. Если в голову не приходят оригинальные варианты оформления, посмотрите красочные фото соответствующей направленности. Фото позволят вам найти простой и эстетичный вариант маскировки, или же вдохновят на какие-либо свои идеи.

Благоустройство дома

Выбор метода маскировки труб отопления зависит во многом от стиля интерьера. Например, если прослеживает стиль барокко, то можно задекорировать трубы с помощью лепнины или накладок в виде колонны. Если стиль минималистический, то лучше сделать простой короб из гипсокартона и покрасить его в тон стен. Также можно выйти из ситуации, применив стеновые панели, которые послужат щитом и позволят спрятать все коммуникации. Способов много, потому подобрать оптимальный не составит труда.

Обогрев без центрального отопления

Как обогреть квартиру без отопления? Отказ от обычного обогрева квартиры сегодня насущная проблема многих жителей высотных домов. Альтернатива центральному отоплению в квартире на сегодняшний день, это автономный обогревающий узел.

Естественным препятствием на пути жаждущих самостоятельно обеспечивать себя теплом, является то самое централизованное отопление, вернее его поставщики. Чем больше жителей откажутся от их услуг, тем дороже они будут для остальных, и меньше доходы самой организации. Поэтому так сложно получить разрешение на отказ от него, но это возможно, и это законно.

Решать, как обогреть квартиру без отопления должен каждый потребитель самостоятельно, но выбор у них невелик.

Как отопить квартиру без центрального отопления?

Альтернатива центральному отоплению в многоквартирном доме:

1. Любые обогреватели, представленные на отечественном рынке – от самых дешевых масляных радиаторов, до дорогих кварцевых монолитных устройств.
2. Теплые полы, как кабельные, так и инфракрасные (на водяные разрешение никто не даст).
3. Электро- и газовые котлы.

О бытовых обогревателях было сказано выше, а система теплого пола стала пользоваться большим спросом в последние 5-10 лет. Когда-то только очень обеспеченные люди могли их себе позволить. Сегодня их можно запросто купить в магазине и даже установить самостоятельно.

Их достоинствами являются создание необходимого микроклимата в помещении, низкое потребление энергии и возможность регулировать качество и количество тепла. К недостаткам относятся высокая цена и особенности монтажа. Например, кабельные теплые полы укладываются в стяжку. Еще одной их особенностью является правильный выбор напольного покрытия, так как далеко не все материалы хорошо переносят разницу температур.

Альтернативное отопление в квартире на основе газовых или электрических котлов – это выгодное вложение денег, но не времени. Потребуется согласовать множество вопросов с большим количеством организаций, ведь этот вариант обогрева квартиры – это довольно сложная конструкция с системой труб и радиаторов, наполненных теплоносителем.

Типы принудительной циркуляции носителя тепла в обогреве

Применение схем отопления с принудительной циркуляцией в двухэтажных домах используется из-за протяжённости линий системы (более 30 м). Такой способ осуществляется при помощи циркуляционного насоса, перекачивающего жидкость контура. Он монтируется на входе в отопительный прибор, где температура теплоносителя является самой низкой.

При замкнутом контуре степень напора, которую развивает насос, не зависит от этажности и площади строения. Скорость водяного потока становится больше, поэтому при прохождении по трубопроводным линиям теплоноситель сильно не остывает. Это способствует более равномерному распределению тепла по всей системе и использованию теплогенератора в щадящем режиме.

Расширительный бак можно располагать не только в наивысшей точке системы, но и возле котла. Для совершенства схемы проектировщики ввели в неё разгонный коллектор. Теперь, если отключится электроэнергия с последующей остановкой насоса, система будет продолжать работу в режиме конвекции.

• с одной трубой;
• двумя;
• коллекторная.

Каждую можно смонтировать самим или пригласить специалистов.

Вариант схемы с одной трубой

На входе в батарею также монтируется запорная арматура, которая служит для регулировки температуры в комнате, а также необходимая при замене оборудования. Сверху радиатора устанавливают вентиль для спуска воздуха.

Вентиль на батареи

Чтобы повысить равномерность распределения тепла, радиаторы устанавливаются по линии байпасов. Если не использовать эту схему, то потребуется подбирать батареи разной мощности с учетом потери носителя тепла, то есть чем дальше от котла, тем больше секций.

Использование запорной арматуры необязательно, но без нее снижается маневренность всей системы отопления. При необходимости вы не сможете отключить от сети второй или первый этаж для экономии топлива.

Чтобы уйти от неравномерного распределения носителя тепла, используют схемы с двумя трубами.

• тупиковая;
• попутная;
• коллекторная.

Варианты тупиковой и попутной схем

Попутный вариант позволяет легко контролировать уровень тепла, но необходимо увеличивать длину трубопровода.

Наиболее эффективной признана коллекторная схема, которая позволяет подводить к каждому радиатору отдельную трубу. Тепло поступает равномерно. Есть один минус – высокая стоимость оборудования, так как увеличивается количество расходного материала.

Схема коллекторного горизонтального отопления

Существуют еще вертикальные варианты подачи носителя тепла, которые встречаются с нижней и верхней разводкой. В первом случае сток с подачей носителя тепла проходит сквозь этажи, во втором, стояк идет вверх от котла на чердак, где идет разводка труб на элементы обогрева.

Вертикальная схема

Двухэтажные дома могут иметь самую разную площадь, начиная от нескольких десятков и заканчивая сотнями квадратных метров. Также они отличаются расположением комнат, наличием пристроек и отапливаемых веранд, положением к сторонам света. Ориентируясь на эти и многие другие факторы, следует определиться с естественной или принудительной циркуляцией теплоносителя.

Простая схема циркуляции теплоносителя в частном доме с системой отопления с естественной циркуляцией.

Схемы отопления с естественной циркуляцией теплоносителя отличаются своей простотой. Здесь теплоноситель движется по трубам самостоятельно, без помощи циркуляционного насоса – под действием тепла он поднимается вверх, попадает в трубы, распределяется по радиаторам, остывает и попадает в обратную трубу, чтобы вновь отправиться в котел. То есть, теплоноситель движется самотеком, подчиняясь законам физики.

Схема закрытой двухтрубной системы отопления двухэтажного дома с принудительной циркуляцией

• Более равномерный прогрев всего домовладения;
• Значительно большая длина горизонтальных участков (в зависимости от мощности используемого насоса, она может достигать нескольких сотен метров);
• Возможность более эффективного подключения радиаторов (например, по диагональной схеме);
• Возможность монтажа дополнительной фурнитуры и изгибов без риска снижения давления ниже минимального предела.

Таким образом, в современных двухэтажных домах лучше всего использовать отопительные системы с принудительной циркуляцией. Также возможен монтаж байпаса, который поможет выбирать между принудительной или естественной циркуляцией в целях выбора наиболее оптимального варианта. Мы делаем выбор в сторону принудительных систем, как более эффективных.

https://www.youtube.com/watch?v=olrD9qxCAhM

У принудительной циркуляции есть парочка недостатков – это необходимость в покупке циркуляционного насоса и повышенный уровень шума, связанный с его работой.
