Делаем отопление частного дома своими руками трубами из металлопластика: выбор комплектующих и советы по установке

Монтаж котла, радиаторов и дополнительного оборудования системы отопления

Монтаж отопления из металлопластиковых труб необходимо начинать с определения места положения и установки котла и мест крепления радиаторов. Также необходимо определить места расположения дополнительного оборудования: расширительного или мембранного бака, группы безопасности (манометр, предохранительный и воздушный клапан), циркуляционный насос, обратный клапан, запорная арматура и др.

При этом необходимо учесть, что между котлом и группой безопасности не должно быть никакой запорной арматуры.

Перед циркуляционным насосом обязательно необходимо установить механический фильтр грубой очистки (можно простейший – сетчатый) для предотвращения преждевременного износа деталей насоса.

Стоимость

Цена металлопластиковой трубы для теплого пола варьируется в зависимости от производителя.

Металлопластик – один из самых недорогих вариантов монтажа отопления, если прибегать к услугам строительных организаций. Стоимость погонного метра может быть от 120 до 500 руб.

Как правило, в цену включаются все необходимые операции – зачистка, соединение уголками и фитингами.

Стоимость самой трубы из металлопластика будет зависеть от производителя и сечения. В среднем, это 35 – 90 рублей за метр погонный.

Пресс фитинги немного дешевле, в среднем, 100 – 250 рублей.

Заключение

Итак, металлопластиковая труба отлично подходит для создания тёплых полов и весьма популярна из-за лёгкости монтажа, демократичной цены на материалы и монтажные работы.

Остаётся только посоветовать работать с профессиональным инструментом (небольшая экономия здесь может обернуться браком и убытками из-за скрытых огрехов монтажа). Если нет средств на приобретение трубогиба или резака, их можно арендовать.

Выбираем источник обогрева

Прежде чем приступать к монтажу трубопровода из полипропилена, следует определиться с источником обогрева. Это повлияет на общую схему системы отопления и выбор дополнительных элементов.

Газ

Считается весьма экономичным и экологичным видом топлива. Впрочем, об экономичности уместно говорить только в том случае, если дом уже газифицирован или хотя бы располагается неподалеку от магистрального газопровода. В противном случае подключение к удаленной сети обойдется хозяину в круглую сумму.

Оптимальный вариант для устройства отопительной системы на газовом топливе – современный газовый котел настенного типа, оборудованный комплексом необходимых приборов и защитных механизмов, обеспечивающих максимальную автоматизацию процессов управления системой.

Еще один плюс такого решения – возможность отказаться от столь привычного для частных домовладений дымохода. Современные газовые котлы комплектуются закрытой камерой сгорания, подведение кислорода и отведение отработанного воздуха от которой осуществляется посредством тонкой трубки.

Электричество

Еще один экологичный способ обогрева помещения, хотя и более дорогостоящий, нежели газ. Для обеспечения работы системы отопления потребуется специальный котел, оснащенный средствами безопасности, насосом для циркуляции теплоносителя (в зависимости от выбранной схемы) и расширительным бачком.

Твердотопливные системы

Отличаются более высокой температурой теплоносителя на выходе из котла, что накладывает повышенные требования к организации системы безопасности.

Рекомендации по выбору источника обогрева

Прежде чем приступать к монтажу отопления из полипропилена собственными силами, нужно выбрать подходящий источник обогрева.

Газ

В случае если рядом с домом проходит магистральный газопровод, нужно купить соответствующее оборудование. Оптимальный вариант для обустройства отопительной системы из полипропилена – современная настенная модель котла с защитными механизмами, необходимыми насосами и средствами автоматического контроля и управления.

При желании можно отказаться от традиционного дымохода, выбрав модель котла с закрытой камерой сгорания и специальной коаксиальной трубкой, по которой будет осуществляться подведение кислорода к агрегату и отведение от него отработанного воздуха.

Трубу воздухообмена можно вывести на улицу через стену строения, что является гораздо более выгодным в финансовом плане мероприятием, если сравнивать с обустройством дымохода стандартного типа.

Электричество

Если для обогрева дома будет использоваться электроэнергия, то лучше всего купить автоматизированный отопительный котел, оснащенный насосом, необходимыми средствами безопасности, а также расширительным бачком.

С монтажом такой системы отопления проще всего справиться собственными силами.

Твердое топливо

Если для обогрева планируется применять разного рода твердое топливо, необходимо грамотно подойти к разработке схемы обвязки отопительного котла, чтобы избежать множества ошибок. На выходе из отопительного агрегата температура теплоносителя достигает порядка 1000 градусов, что накладывает ряд дополнительных требований к монтажу отопительной системы.

Также существуют варианты обустройства систем обогрева с применением других источников энергии, однако в случае монтажом полипропиленовых труб от их использования лучше воздерживаться.

Как соединить металлопластиковую трубу с металлической

Если ранее водопроводная система состояла из металлического трубопровода, может возникнуть проблема в месте перехода от старой металлической трубы к новой металлопластиковой. Вопрос решается с помощью металлической обжимной муфты.

Пошаговый процесс соединения выглядит так:

1. Конец старого металлического трубопровода очищается от грязи и ржавчины.
2. Рожковым ключом осуществляется накручивание муфты.
3. Изделие калибруется, на него надевается обжимное кольцо и гайка.
4. Затем на свободный конец фитинга надевается металлопластиковый трубопровод и закручивается гайкой.

При работе также пригодится пакля и краска, они помогут избежать протечек и будут способствовать более плотному соединению.

Виды фитингов для металлопластиковых труб

Структура металлопластиковых труб такова, что варить их или паять невозможно. Потому все ответвления и некоторые изгибы делают при помощи фитингов — специальных элементов разной конфигурации — тройников, переходников, уголков и т.п. С их помощью собирается система любой конфигурации. Недостаток такой технологии — дороговизна фитингов и время, которое придется потратить на их установку.

Примерный ассортимент фитингов для монтажа металлопластиковых труб с прессом

Плюс металлопластиковых труб в том, что они хорошо гнутся. Это позволяет использовать меньшее количество фитингов (они дорогие). Вообще фитинги для металлопластиковых труб бывают:

• Обжимные.
• Пресс-фитинги (прессовые).

Решить какого типа фитинги использовать просто. Обжимные применяются для трубопроводов, к которым всегда есть доступ — со временем требуется соединения подтягивать. Прессовые можно замуровывать. Вот и весь выбор — надо знать какого типа монтаж металлопластиковых труб будет на конкретном участке.

Внешний вид некоторых фитингов с накидными гайками — винтовых или обжимных

Общий недостаток металлопластиковых труб — из-за конструкции фитингов на каждом соединении происходит заужение сечения трубопровода. Если соединений немного и трасса недлинная, никаких последствий это иметь не может. В противном случае необходимо или увеличение сечения трубопровода, или насос с большей мощностью.

Подбор фитингов

Домашняя отопительная сеть состоит из нескольких компонентов: источник тепловой энергии – котел или централизованная тепловая магистраль, радиаторы, трубы отопления, запорная и регулирующая арматура. Все эти элементы объединяются соединительными деталями – фитингами в единую систему различной конфигурации. Металлопластиковые трубы соединяются фитингами следующих видов:

• Компрессионные. Соединительные детали состоят из накидной гайки, штуцера и разрезанного обжимного кольца. Установку компрессионного фитинга производят в следующей последовательности: гайка и разрезанное обжимное кольцо снимают с фитинга и надевают на трубу. После обработки силиконом вставляют штуцер, и с помощью гайки фиксируют руками и специальным ключом.

• Обжимные. Жесткое обжимное соединение фитинга состоит из штуцера, муфты и диэлектрической прокладки. Обжимная муфта изготавливается из латуни или стали. Ее установку и обжимку производят пресс-клещами, что позволяет исключить возможные протечки. Изоляционная прокладка – диэлектрик предохраняет фитинг от возможного накопления электрического разряда.
• Разъемные. Трубопроводные фитинги данного вида состоят из тройников, крестовин, уголков – отводов, переходников и других деталей. Такие соединения можно разбирать и повторно устанавливать. Герметичность разъемных фитингов обеспечивается льняной паклей – косой или ФУМ-лентой. Установка разъемного соединения производится в следующем порядке: вначале на зачищенный конец трубы надевается гайка, потом монтируется цанга и до упора устанавливается корпус.

Далее на выходном патрубке устанавливается кольцо уплотнения с гайкой. Конструкцию затягивают рукой и монтажным ключом.

Отопление в частном доме своими руками: схемы, расчет и монтаж

Главный момент при монтаже системы из полипропиленовых труб, на котором необходимо сконцентрировать особое внимание, – это соединения элементов конструкции (трубы, фитинги). Для этого должен применяться специальный сварочный аппарат

Чтобы произвести установку отопительной системы из полипропилена, необходимо:

В первую очередь следует начертить схему расположения трубопроводов. Затем рассчитывается метраж полипропиленовых труб. Расчет ведется по схеме, указанной в предыдущем пункте. Рассчитывается длина трубопроводов на каждом отдельном участке. Подбираются фитинги требуемого размера. Далее, перед тем как установить отопление частного дома своими руками (схема должна составляться заранее), нужно закупить весь материал и дать ему около суток улежаться при комнатной температуре. Это требуется для того, чтобы в процессе монтажа и последующей эксплуатации на пластике не появились трещины в результате резких температурных перепадов. На трубопроводах выполняются наметки мест резки. По намеченным маркером линиям производятся срезы посредством специальных ножниц. Паяльный аппарат ставится на горизонтальную поверхность, устанавливается обезжиренная насадка, равная диаметру трубопровода. Паяльный инструмент нагревается до 260 °C. Фитинги и трубы помещаются в отверстие нагревательного элемента. После чего осуществляется их нагрев. Детали извлекаются, и труба вставляется в фитинг

Важно, чтобы указанные детали в процессе соединения не были холодными

Когда водяное отопление — в частном доме, схема и монтаж своими руками полностью выполнены, перед полноценным запуском системы необходимо предварительно ее протестировать. Трубопроводы на некоторое время (не менее двух часов) заполняются водой для обнаружения неполадок и своевременного их устранения.

Отопление в частном доме из полипропиленовых труб своими руками: особенности отдельных работ

Для соединения конструкции понадобится «паяльник». Этот аппарат можно взять в аренду вместе с набором насадок. Их вставляют в отверстия нагревательного элемента и включают электропитание. Детали из полимера нагревают, снимают с насадки и соединяют вместе без лишнего давления и нарушения геометрии. Все временные интервалы и другие параметры должны соответствовать рабочей инструкции.

Аппарат для сварки полипропиленовых труб

Далее приведены сведения по одному размеру трубы:

• Температура нагрева, °C – 260.
• Наружный диаметр, мм – 20.
• Время нагрева, с – от 4 до 5.
• Интервал от момента отделения изделия до присоединения к другой нагретой поверхности, с – от 3 до 4.
• Выдержка, в течение которой материал утратит пластичность, с – от 100 до 120.

Армирование полипропиленовых труб стекловолокном не создает дополнительных трудностей при соединении деталей. Их можно разрезать обычной ножовкой по дереву. Если имеется внутренний слой из алюминия, необходимо край делать очень ровным. Для этого применяют специальный инструмент.

С «паяльником» можно работать в сложных условиях

Преимущества и недостатки металлопластиковых труб

Схема трубы.

Среди всех достоинств, которыми обладают металлопластиковые трубы отопления, следует выделить:

• долгий срок эксплуатации;
• устойчивость к изменениям и воздействию агрессивной среды;
• соответствие высоким экологическим требованиям;
• незначительный вес изделий – простота и быстрота монтажа, при этом без создания лишней нагрузки на фундамент;
• удобство поставок изделий: металлопластиковые трубы отопления реализуются большим метражом, намотанным на бухты;
• не требуют дополнительных работ с ними и инструментов;
• гибкость – при понижении температуры изделия расширяются без разрывов;
• хорошее шумопоглощение – не требуется дополнительная изоляция;
• отсутствие линейной растяжки – металлопластиковые трубы на отопление и их фитинги можно устанавливать непосредственно в бетонную стяжку;
• низкий коэффициент шероховатости;
• рабочее давление и температура – 10 бар и 95 градусов соответственно;
• наличие изделий, диаметр которых варьируется от 16 до 63 мм.

Наряду с достоинствами, изделия из металлопластика имеют и минусы:

• противопоказания для использования в системах противопожарного водопровода;
• ограничения на установку в системы горячего водоснабжения/отопления;
• каждый вид полимеров и тип изделий имеют индивидуальную технологию установки;
• зауженное проходное сечение мест соединений;
• высокая стоимость.

Самотечное отопление из металлопластика

Встречаются варианты систем отопления, основанные на гравитационном эффекте, которые смонтированы с использованием металлопластиковых труб редки, но имеют место быть. Причины, по которым используется металлопластик в самотечных системах специфичен. Это, как и желание смонтировать систему собственными руками, так и факторы, имеющие отношение к внутреннему интерьеру дома. Но объединяющим фактором в использовании именно металлопластиковых труб является то, что благодаря простоте монтажа, а также отсутствию демонтажных работ вкупе со вспомогательными монтажными, монтаж самотечных систем с использованием металлопластика стоит по распространенности вместе с самотечными системами на основе полипропиленовых труб.

Промышленность выпускает несколько основных типоразмеров труб, начиная от диаметра 16, заканчивая 40-ым диаметром. Но можно найти трубы 50 и 63 диаметра. Единственный недостаток этих труб, то есть то, чем приходится расплачиваться за простоту монтажа – очень высокая стоимость соединительных фитингов. Оправданием этой стоимости может служить лишь эквивалентный пересчет затраченного времени на монтаж соединения в сравнении с традиционными методами.

Если судить по техническим характеристикам, то металлопластиковая труба более «вынослива» по сравнению с полипропиленом, но проигрывает металлическим по сопротивлению высоким температурам и давлению. Общепризнанная аксиома гласит, что даже при превышении порога температуры кипения, теплоноситель (вода) в замкнутом объеме не закипит в классическом смысле этого слова, а сама ситуация приведет лишь к увеличению давления. В случае самотечной системы излишек воды удаляется в расширительный бачок. Но температура, которая технически заложена в диапазон эксплуатации металлопластиковых труб ограничена 95 градусами. Это при условии, что труба от проверенного производителя. В распространенном варианте мы можем довольствоваться лишь «серыми» производителями, из которых лишь некоторые из них пишут в маркировке предельную температуру в 70 градусов.

Таким образом, температурный диапазон применения металлопластиковых труб в самотечных системах отопления в лучшем случае ограничен 95 градусами, но затраты на материал от качественного производителя оправдан лишь в случае срочного монтажа системы отопления в доме или на объекте. И все трудности упираются лишь в клей, которым соединены все слои металлопластиковой трубы, да в физические параметры материалов, которые применяются при изготовлении этой трубы.

Плюсы использования металлопластиковой трубы заключаются в скорости монтажа. Только этот фактор, да и в некоторых случаях минимальное воздействие монтажных работ на интерьер способен компенсировать затраты на материал.

Из минусов – высокая стоимость фитингов.

2018-06-15T00:18:13+00:00

Июнь 15th, 2018|Монтаж систем отопления, Отопление из металлопластика, Самотечное отопление|

Популярный материал:

Металлопластиковые трубы

Металлопластиковые трубы являются одним из самых популярных материалов для отопления частных домов. Они имеют множество преимуществ перед другими материалами:

• Высокая прочность. Металлическое ядро трубы делает ее прочной и устойчивой к повреждениям.
• Устойчивость к коррозии. Металлопластик не подвержен коррозии, что делает трубы долговечными.
• Удобство монтажа. Металлопластиковые трубы легкие и гибкие, что позволяет легко устанавливать их в любой труднодоступный участок.
• Высокая теплоизоляция. Термостойкие свойства металлопластика позволяют трубам сохранять тепло внутри и не пропускать его наружу.

При выборе металлопластиковых труб для установки отопления в частном доме, необходимо учесть такие параметры, как длина трубы, диаметр, толщина стенки, присадки и фитинги, соответствующие международным стандартам.

Кроме того, обратите внимание на качество внешнего покрытия труб: оно должно быть ровным и гладким, без трещин и изъянов, что гарантирует долговечность и надежность системы отопления

Инструкция по сварке своими руками

1. Первый шаг — подготовка паяльника к работе. Для этого на паяльник устанавливается двусторонняя насадка. Одна сторона нужна для трубы, другая — для фитинга. Трубы соединяются между собой только через фитинги. Трубы с большим диаметром (более 10 см) допускается соединять торец к торцу, для чего используется специальная плоская насадка. Паяльник устанавливается на полу таким образом, чтобы для работы с ним ничего не мешало. Когда приготовления закончены, его включают в сеть.
2. После разогрева паяльника до нужной температуры (240-260 С) он будет готов к работе.
3. Армированные фольгой трубы необходимо обработать шейвером, который снимет слой фольги для обеспечения надежного соединения. Если шейвер не может снять всю необходимую фольгу, то в этом случае можно воспользоваться ножом. При глубоком залегании армирующей алюминиевой фольги снимать ее шейвером не нужно, на качество соединения это не повлияет.
4. Сварочные работы для предотвращения ожогов выполняются в перчатках. Берется подготовленная полипропиленовая труба и подходящий ей фитинг. Они одновременно насаживаются на соответствующие стороны насадки разогретого до нужной температуры сварочного аппарата. Обычно достаточно 2-3 секунд удерживать трубы на насадке для достаточного разогрева пластика. Но для определения подходящего вашему аппарату и взятым трубам отрезка времени нагрева предварительно стоит провести тестовые сварки. Вращать трубы и фитинги при насаживании на сварочный аппарат и при снятии деталей с него нельзя.
5. После снятия деталей с насадки сразу вставляют трубу в фитинг. Через 2-4 минуты произойдет полное схватывание пластика.

Монтаж котла, радиаторов и дополнительного оборудования системы отопления

Монтаж отопления из металлопластиковых труб необходимо начинать с определения места положения и установки котла и мест крепления радиаторов. Также необходимо определить места расположения дополнительного оборудования: расширительного или мембранного бака, группы безопасности (манометр, предохранительный и воздушный клапан), циркуляционный насос, обратный клапан, запорная арматура и др.

При этом необходимо учесть, что между котлом и группой безопасности не должно быть никакой запорной арматуры.

Перед циркуляционным насосом обязательно необходимо установить механический фильтр грубой очистки (можно простейший – сетчатый) для предотвращения преждевременного износа деталей насоса.

Виды монтажа

Установка системы из полипропиленовых изделий может осуществляться по двум типам:

1. Верхний разлив – самотечный тип, который вызван разницей температур. Подобная система в частных домах является самой распространенной, так как она проста, надежна и не требует установки дорогостоящего насосного оборудования.
2. Нижний разлив – движение теплоносителя по отопительному контуру осуществляется принудительно посредством насоса. Главное достоинство такой системы – возможность ее использования в многоэтажных строениях. Кроме того, можно применять трубопроводы небольшого диаметра, при такой конфигурации разводки это не имеет значения.

Схемы разводки

Требуется правильно выбрать схему разводки отопления в частном доме из полипропиленовых труб своими руками. В небольших домах используется вариант с естественной циркуляцией. Для больших построек применяют двухтрубную систему разводки с принудительной циркуляцией.

Однотрубная система отопления схема закрытого типа

Считается наиболее простым способом обустройства системы отопления. Согласно такому методу разводки каждый установленный вдали от отопительного устройства радиатор нагревается до более низких температурных показателей в сравнении с установленными раньше.

Такая методика позволяет уменьшить расходование материалов на монтаж системы отопления. Эффективность обогрева низкая, поскольку температурное распределение будет неравномерным. В связи с этим от однотрубной схемы рекомендовано отказаться.

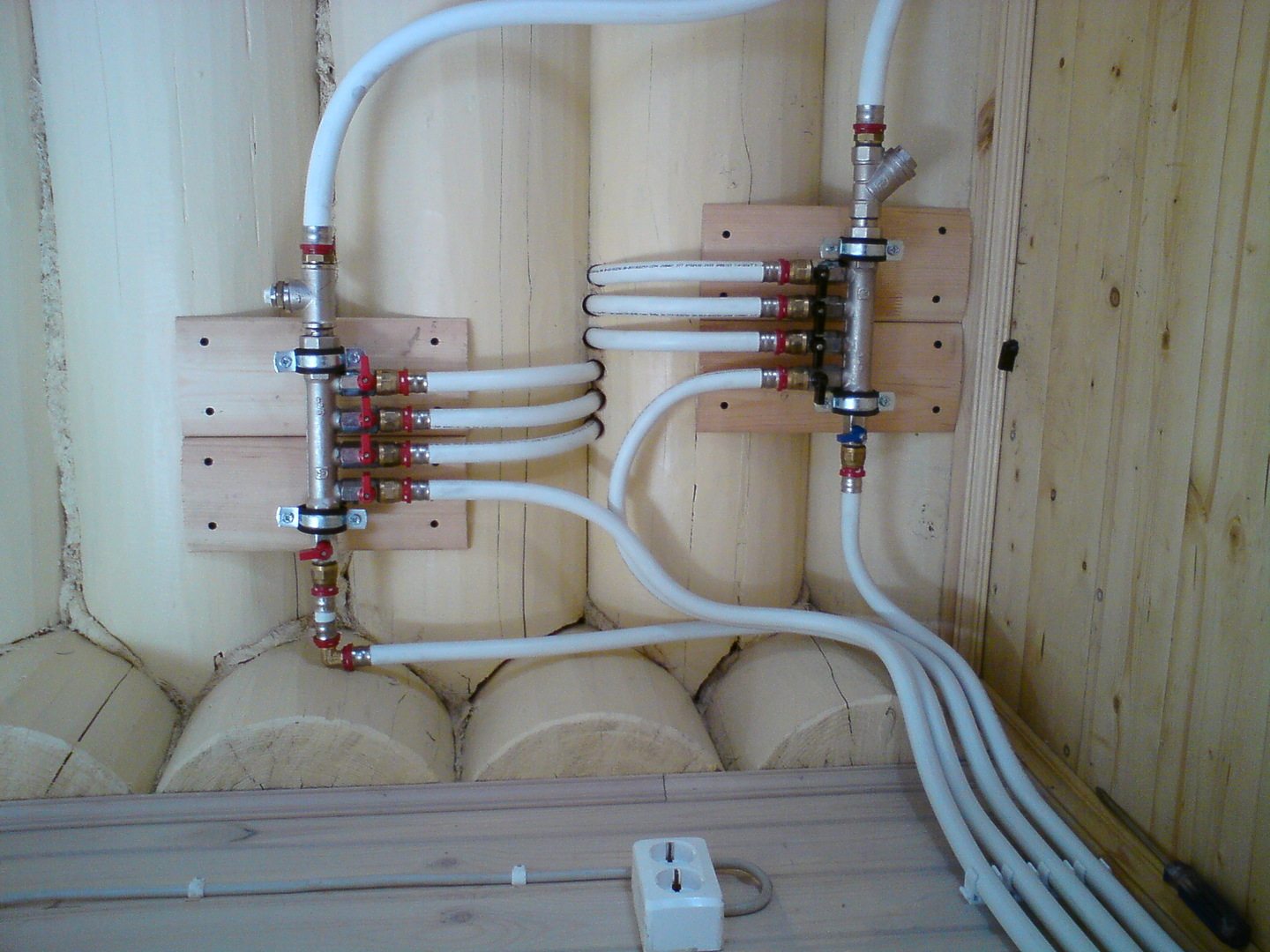

Коллекторная схема

На монтаж отопительной системы по подобной схеме понадобится затратить большее количество материалов, но основные параметры эксплуатации станут намного выше.

Распределение тепла по жилищу осуществляется крайне равномерно.

Двухтрубная схема отопления с нижней разводкой

Схема с нижней разводкой является наиболее оптимальным способом монтажа отопительной системы. Конструкция отличает разделение обратной и подающей трубы, которые работают параллельно.

Для подобного устройства оптимально сконструировать одностороннее подключение снизу.

Правила монтажа

Каждый человек, выполняя отопление частного деревянного загородного дома своими руками, должен придерживаться следующих правил:

Для резки труб на отдельные заготовки рекомендуется использовать специальные ножницы, оборудование или острый нож

При этом важно соблюдать угол 90°. Дополнительная установка держателей поможет увеличить надежность крепления трубопроводов, а также предотвратить их возможное провисание

Прежде чем приступить к процессу монтажа, необходимо проверить все изделия на наличие каких-либо загрязнений на внутренних стенках. Наиболее оптимальный температурный показатель в помещении при монтаже отопительной системы – +5 °C. Для трубопроводов из полипропилена должна осуществляться защита от воздействия высоких показателей температуры и механических факторов. Надежность и качество крепежа фитингов можно повысить, если использовать при монтаже ФУМ-ленту. Перед тем как использовать сварочный аппарат, его следует разогреть до требуемой температуры.

Правила монтажа отопительной системы

Принцип резьбового соединения полипропиленовых с металлическими трубами.

Обвязка котла допускается только металлическими трубами, так как температура на прилегающем к котлу участке трубопровода выше допустимой для пластиковых.

• Соединение полипропиленовых с металлическими трубами и отопительными элементами происходит только через специальные фитинги с резьбой.
• При резьбовом соединении труб необходимо пользоваться только деталями с уже готовой резьбой. Самостоятельно делать резьбу на элементах не рекомендуется.
• Монтаж трубопровода происходит с уклоном в сторону самой низкой точки системы для обеспечения естественной циркуляции воды.
• Резьбовые соединения герметизируются с помощью ФУМ-ленты или другого герметика.

После сборки своими руками всей конструкции пластикового отопления необходимо провести испытание системы для выявления возможных дефектов конструкции. Водопровод наполняют с низшей точки системы, пока вода не заполнит все элементы, после чего повышают давление в системе отопления, пока оно не достигнет максимально допустимого значения. Время на испытания — 1 час. После этого давление в случае отсутствия недостатков в отоплении понижают до рабочего. Если обнаружены проблемы с герметичностью трубопровода и соединений, воду из системы сливают и производят ремонт.

Выбор схемы отопления

Дешевле других вариантов – однотрубная схема водяного отопления частного дома своими руками. В таком проекте радиаторы отопления соединяются последовательно, поэтому количество составляющих трассы минимально. Но надо отметить, что самые дальние приборы будут работать с небольшой температурой жидкости. Их автономная регулировка невозможна, равно как и подключение оборудования к управляющему современному комплексу категории «умный дом».

Однотрубная система не способна эффективно выполнять свои функции во всех помещениях дома

Больше возможностей у пользователей при выборе схемы с распределительным устройством. Для питания отдельных радиаторов, или нескольких блоков, используется коллектор. При необходимости можно установить датчики и электромагнитные приводы  для автоматизированного подержания комфортной температуры.

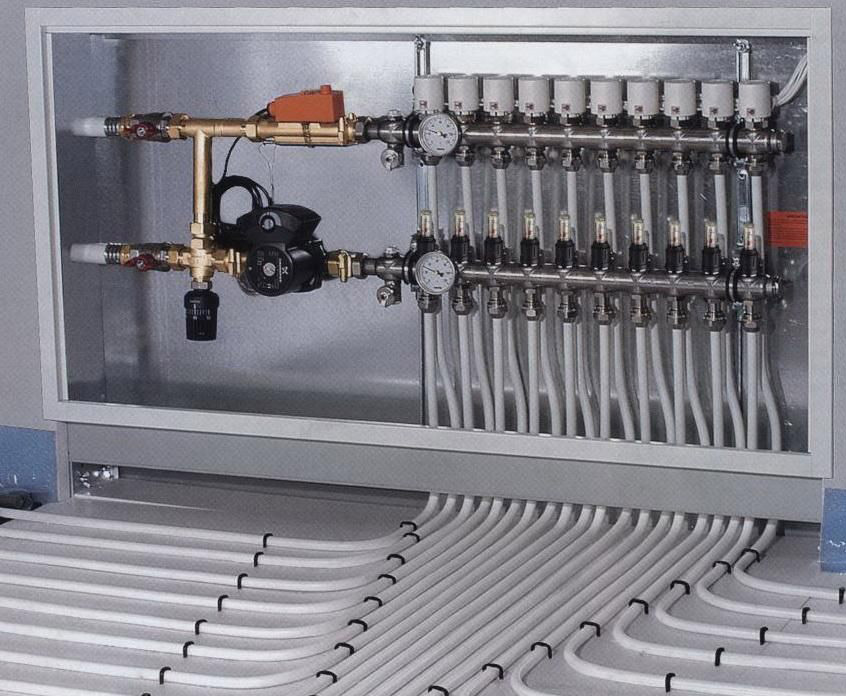

Распределительный узел коллекторной системы

Выбор схемы монтажа

Прежде чем приступить к монтажу отопления из металлопластиковых труб своими руками необходимо определиться со схемой системы отопления и составить подробный эскиз разводки труб и мест размещения оборудования: котла, радиаторов, запорной арматуры и др.

Схему монтажа отопления из металлопластиковых труб выбирают также как и при использовании других видов, исходя из расположения отапливаемых комнат, котла, радиаторов, возможности монтажа труб и многих других факторов.

Однотрубная схема монтажа отопления требует меньше всего материалов для своего осуществления. Но при этой схеме каждый последующий радиатор по ходу движения теплоносителя будет холоднее предыдущего. Это можно в некоторой степени исправить при помощи регулировочно-запорной арматуры на радиаторах.

Коллекторная схема монтажа отопления требует максимального расхода материалов, но регулировка такой системы будет наиболее простой и распределение тепла между радиаторами – равномерным.

Двухтрубная схема монтажа отопления является компромиссным решением. Для неё требуется меньше материалов, чем для коллекторной, но больше, чем для однотрубной. С другой стороны, она позволяет более равномерно, чем однотрубная распределять тепло между радиаторами. Такая схема может быть с нижней и верхней разводкой труб.

Варианты разводки по числу стояков

Разводка полипропиленовых труб осуществляется горизонтально либо вертикально. Первая схема монтажа реализуется, если в доме имеется один основной стояк, от которого отходят двух- либо однотрубные горизонтальные поэтажные ответвления.

Подобные системы характерны для небольших построек коммерческого назначения и частных жилищ с 2–3 этажами. В последние годы их стали использовать и при обустройстве отопления многоэтажек. При этом отдельная ветка трубопровода заводится на каждую квартиру.

Разводка горизонтального типа имеет бывает периметральной и лучевой. При периметральной схеме отопление осуществляется от главного стояка.

Причем теплоноситель в пределах отдельной квартиры (либо целого этажа жилого строения) перемещается поэтапно. Это создает определенные неудобства. Приходится отключать от теплоносителя весь периметр из полипропиленовых труб, если планируется ремонт или замена своими руками отдельного аппарата (батареи) отопления.

Периметральная система монтажа хороша тем, что трубы можно проложить в полу по скрытой технологии. Но здесь стоит понимать, что разводка (абсолютно вся) располагается на одном уровне по горизонтали. А значит, слить теплоноситель из отдельного периметра будет весьма проблематично.

Периметральная система монтажа полипропиленового водопровода

При лучевой разводке трубные изделия из полипропилена направляют в отдельные помещения в квартире (к каждой батарее отопления). При этом система также питается от одного центрального стояка. Слияние отдельных лучей магистрали производится около основного стояка в специальной гребенке (она без проблем монтируется своими руками).

Достоинство лучевого монтажа состоит в том, что допускается отключать всего одну отопительную ветку при необходимости проведения ремонта системы. Оставшиеся лучи продолжают функционировать, обогревая остальные комнаты.

Лучевая схема предполагает монтаж полипропиленовых труб в напольное основание с обязательной их заливкой стяжкой из бетона. Понятно, что выполнять своими руками обслуживание подобной конструкции в частном доме сложно. Если какая-либо труба выходит из строя, приходится вскрывать стяжку.

Таких проблем не возникает при устройстве вертикальной разводки (ее нередко называют классической). Она идеальна для 2–3-этажных домов.

Стояков отопления в данном случае имеется несколько. Они переносят горячую воду от этажа к этажу. В любой момент можно заменить либо отремонтировать какой-либо один стояк своими руками, не трогая остальные.

Металлопластиковые трубы: особенности

Металлопластиковые трубы считаются одним из лучших вариантов для монтажа системы теплых полов. Выполненные из многослойного материала – алюминиевой прокладки, соединяющей два слоя полиэтилена разной толщины, – они обладают отличной теплоотдачей и хорошо прогревают основание. Алюминий нагревается очень быстро и вбирает в себя много тепловой энергии, при этом придает нужные прочностные характеристики самим трубам.

Бухта из металлопластика

Главные свойства металлопластиковых труб:

• долгий срок службы – до 50 лет;
• простота и удобство монтажа – из таких труб можно выполнить контур любой формы;
• отсутствие склонности к коррозии, невосприимчивость к химическим веществам;
• высокая прочность;
• низкая цена;
• термостойкость;
• обеспечение идеального уровня давления внутри системы благодаря ровной поверхности трубы внутри.

Строение металлопластиковой трубы

Недостатки, которыми обладают металлопластиковые трубы:

• необходимость использования при монтаже специальных фитингов;
• на фитингах может сформироваться накипь, которая становится причиной течи в ряде случаев;
• трубы могут расслоиться через некоторое количество циклов нагрева.

Пресс-фитинги

Металлопластиковая труба в разрезе имеет следующие слои:

• внутренний из экструзионного полиэтилена, который отвечает за обеспечение определенных показателей, связанных с давлением и температурой;
• слой клеевого состава, обеспечивающий соединение полиэтилена и алюминиевой сердцевины;
• непосредственно слой из алюминия;
• второй клеевой слой;
• внешнее покрытие, выполненное из плотного полиэтилена. Прочное, защищающее трубы от повреждений извне.

Трубы из металлопластика отличаются прочностью и гибкостью, поэтому их часто применяют для обустройства теплых полов

Соединять металлопластиковые трубы между собой можно следующими типами соединителей:

• неразъемными или пресс-фитингами;
• разъемными – цанговыми или резьбовыми;
• условно разъемными или компрессионными.

Компрессионный фитинг в разрезе

Классификация

Существующие нормы ГОСТ устанавливают классификацию, отталкиваясь от которой данный материал возможно использовать в конкретных условиях. Изделия из полипропилена делят на несколько категорий:

• 1 (системы горячей воды до 60 градусов);
• 2 (системы горячей воды до 70 градусов);
• 4 (обогрев пола и радиаторов до 70 градусов);
• 5 (радиаторы до 90 градусов).

К примеру, если нужно сделать низкотемпературную отопительную систему, то по маркировке на наружном покрытии труб возможно определить необходимый материал. Предполагая установить отопление из полипропилена в помещении самостоятельно, основной материал выбирает мастер с учетом:

• запланированных характеристик эксплуатации;
• способа нагревания теплоносителя;
• используемой регулировочной системы.

Необходимо рассчитать сроки использования устанавливаемой системы отопления, применяя показатели:

• верхние параметры Траб и Pраб;
• толщина стенок трубы;
• внешний диаметр;
• степень безопасности;
• длительность отопительного сезона.
