Отопление дома с принудительной циркуляцией своими руками, схемы

Как устанавливается циркуляционный насос

Как правило, подобные изделия устанавливаются сразу после котла, перед первыми разветвлениями отопительной системы. При этом нет разницы, на каком из трубопроводов насос установлен – на подающем или на обратном трубопроводе. Эти устройства предназначаются для длительной работы при максимальных температурах до плюс 115 градусов. Практически не существует систем отопления, которые работают при более высоких температурах, поэтому не имеет смысла выбирать изделия, предназначенные для работы при более высоких температурах. Если это принципиально, то достаточно установить циркуляционный насос на обратном трубопроводе, где температура теплоносителя существенно ниже.

Можно ставить в обратном или прямом трубопроводе после/перед котлом до первого ответвления

Нет никакой разницы и по типу используемого котла, а также остальных элементов системы отопления

Самое главное, это грамотно установить сам насос, так как положение ротора в пространстве имеет важное значение. Что касается места установки, то здесь имеется один нюанс

В данном случае все зависит от количества веток: можно установить один общий насос, а можно на каждую из веток установить по отдельному насосу. Несмотря на это, следует придерживаться одного правила – циркуляционный насос устанавливается сразу после котла. Если на каждую ветку установить свой циркуляционный насос, то появляется возможность регулировки температуры для каждой ветки в отдельности. Если дом двухэтажный, то за счет наличия отдельных циркуляционных насосов можно экономить на энергоресурсах. У многих может возникнуть вопрос, а как это сделать. Да очень просто! Как правило, на втором этаже всегда теплее, так как теплый воздух поднимается вверх. Установив на циркуляционном насосе несколько меньше обороты, по сравнению с первым этажом, на втором этаже можно поддерживать такую же температуру, как на первом этаже, что приведет к экономии энергоресурсов, а значит уменьшения затрат на отопление.

Насос отопления. Устанавливаем правильно

Как планировать систему с принудительной циркуляцией

Для начала нужно определиться с мощностью котла. Сделать это можно снова-таки по усредненным номам: на 10м 2 площади берут 1Квт мощности котла. Если потолки выше 2,5м, требуется ввести увеличивающий коэффициент 1,2. Увеличить мощность нужно и при расположении в северных регионах. Эти нормы – для средней полосы России. Если дом расположен севернее – добавьте еще 30-50%. Также требуется запас в том случае, если дом плохо утеплен, ведь необходимо восполнять потери тепла, которые уходят через стены/пол/потолок. Так что и в этом случае нужно брать более мощное оборудование.

Определиться нужно также с типом подготовки воды для бытовых нужд. Если греть ее будет котел, на это также следует увеличить мощность котла – добавить 30-50% к рассчитанной мощности котла. Подробно о том, как определить мощность котла для отопления читайте тут.

При расчете системы отопления дома нужно определиться с мощность. котла

Затем приступаем к расчету количества радиаторов: как минимум по одному под каждое окно, плюс один радиатор в ванную/туалет. В северных регионах для сохранения тепла неплохо себя показали радиаторы, установленные в коридоре/тамбуре, которые срабатывают как тепловые завесы.

При расчете количества радиаторов исходят из правила: под каждое окно — один радиатор

После того как определились с количеством радиаторов, нужно рассчитать количество секций в каждом. В общем случае считают исходя из площади помещения: есть нормы. Зная площадь помещения, делите его на норму и получаете количество секций. Но это – снова-таки усредненный подход. Тут нужно учитывать также тип разводки и место расположения радиатора в отопительном контуре. Например, однотрубная разводка. Она характеризуется тем, что радиаторы, расположенные ближе к котлу, получают более горячий теплоноситель и нагреваются до более высоких температур. Чем дальше расположен радиатор, тем более холодный теплоноситель его омывает. Потому для компенсации и выравнивания положения в дальних радиаторах увеличивают количество секций или устанавливают их большей площади (высоты и мощности).

Аналогично поступают при двухтрубной разводке, хотя там разница не столь явная: на вход каждого радиатора подается теплоноситель с одинаковой температурой, просто у тех, которые расположены ближе к котлу интенсивность потока через радиатор выше, чем у дальних. Чтобы выровнять потоки на каждом радиаторе ставят термостатические клапана.

Для регулировки теплоотдачи радиатора и компенсации системы устанавливают термостатические клапана

Но в двухтрубной схеме отопления есть вариант с петлей «Тихельмана». Такая схема отопления является изначально скомпенсированной (если радиаторы установлены одинаковые). Но она требует большего количества труб даже по сравнению с обычной двухтрубкой.

Схема системы с принудительной циркуляцией. Дом двухэтажный. Система двухтрубная с нижней подачей, тупиковая схема движения теплоносителя

С количеством, составом радиаторов, типом разводки определились. Нужно определиться с типом и диаметрами труб и типом системы. Какие бывают трубы для отопления и особенности их использования описаны тут .

Для стравливания воздуха из системы устанавливают на радиаторы кран «Маевского»

При самостоятельном монтаже системы, после того, как собраны радиаторы и подключены трубы, все систему нужно промыть. И только потом подключать насос и котел. В системах с твердотопливными котлами необходима группа безопасности, в которую входит манометр, клапан вывода воздуха и подрывной клапан, который выставлен на рабочее давление в системе и при его превышении срабатывает автоматически.

На входе в котел линии для подпитки необходимо установить фильтр для защиты контура и оборудования от попадания абразивных или загрязняющих частиц.

Подбор насоса и расширительного бачка неактуален, если планируется поставить настенный газовый котел. Большая часть моделей имеет встроенный расширительный бак и насос. Тогда все что остается – ориентироваться по объему системы, с которым может работать данная модификация. Исходя из этого, подбирать диаметры труб и площадь/мощность батарей.

Как вам статья?

Мне нравитсяНе нравится1

Где ставить

В автономной отопительной системе частного дома рекомендовано устанавливать циркуляционные насосы с мокрым ротором, которые вращаются без использования специальных смазочных материалов. Охладителем и смазочным элементом здесь выступает теплоноситель. При монтаже подобного прибора необходимо учитывать следующие правила:

Вал насоса должен находиться в горизонтальном положении по отношению к поверхности пола;
Движение потока воды в системе должно совпадать с направлением стрелки на приборе;
Для предотвращения попадания жидкости на клеммы насоса, коробка должна устанавливаться на верхней или боковой части оборудования.

Правильная установка дополнительного насоса в систему отопления дома

По мнению некоторых пользователей, насос лучше устанавливать на обратном трубопроводе. Здесь температура теплоносителя минимальна, что повысит срок эксплуатации прибора, но не все эксперты согласны с этим утверждением. Дело в том, что насос рассчитан на эксплуатацию в среде теплоносителя, температура которого может достигать 110 градусов.

Обратите внимание! Единственным требованием к установке насоса считается удобство его обслуживания, то есть такой прибор можно монтировать между котлом и радиаторами отопления на прямом или обратном трубопроводе. Между батареями устанавливать подкачивающее оборудование нельзя.

Правила подключения циркуляционного насоса

Есть несколько способов подключения насосного оборудования. Можно установить дополнительный насос через дифференциальный автомат, термостат, систему бесперебойного питания.

Если вы попробуете вставить в обычную розетку мощный насос на отопление, это небезопасно. Из-за отсутствия заземления и страховочного автомата есть риски удара током, поэтому лучше выбрать альтернативный способ правильного подключения.

Проще всего организовать подключение с использованием дифференциальной системы, предусматривающей автоматическое выключение насоса. В этом случае вам понадобятся провода, контакты. Подключение с термостатом обеспечивают для автоматического управления. Так, он будет останавливать работы при охлаждении до определенной отметки температуры. Циркуляционный насос будет работать только в определенном режиме до заданной температурной отметки.

Для корректной работы термостата его крепят к металлической части отопительной системы. При установке термостата к пластику есть риски сбоев из-за плохой передачи тепла. Только при корректной работе термостат будет правильно фиксировать температурный режим и вовремя отключать циркуляционный насос на отопление.

Подключение циркуляционного насоса через ИБП производится через специальные разъемы. Они используются для подключения и теплогенератора, котла, если конструкцией предусмотрено питание от электроэнергии.

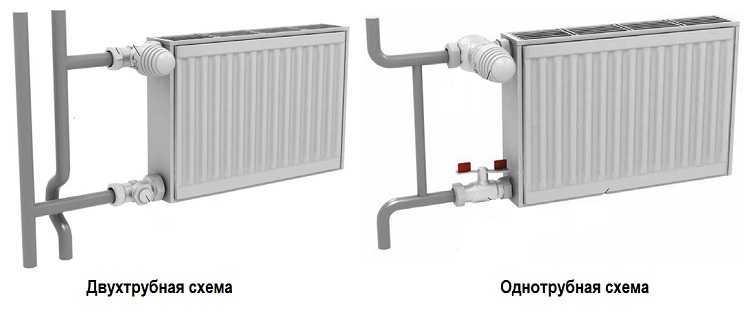

Однотрубные и двухтрубные системы

Специалисты проводят различие между двумя схемами нагрева с принудительной циркуляцией теплового агента — однотрубной и двухтрубной. От выбора того или иного варианта зависит не только расположение схем, но и длина трубопроводов, а также тип и количество оборудования для отключения, регулирования и контроля.

Однотрубная система отопления характеризуется последовательным включением нагревательных радиаторов в цепь. Теплоноситель возвращается через отдельный трубопровод в котёл только после того, как он поворачивается поочерёдно через все устройства системы. Недостатком этого метода является то, что радиаторы, которые ближе к тепловому блоку, становятся теплее, чем удалённые, и это снижает тепловую эффективность и срок службы оборудования. Ввод циркуляционного насоса в цепь и выравнивание температуры достигается во всех точках системы.

Двухтрубная компоновка имеет преимущества перед однотрубной, поскольку все отопительные приборы соединены параллельно с линиями подачи и возврата, что способствует равномерному распределению температуры по всем комнатам. Принудительная циркуляция хладагента приводит к повышению эффективности системы и возможности регулирования её тепловой мощности.

На каких принципах основана ленинградская схема

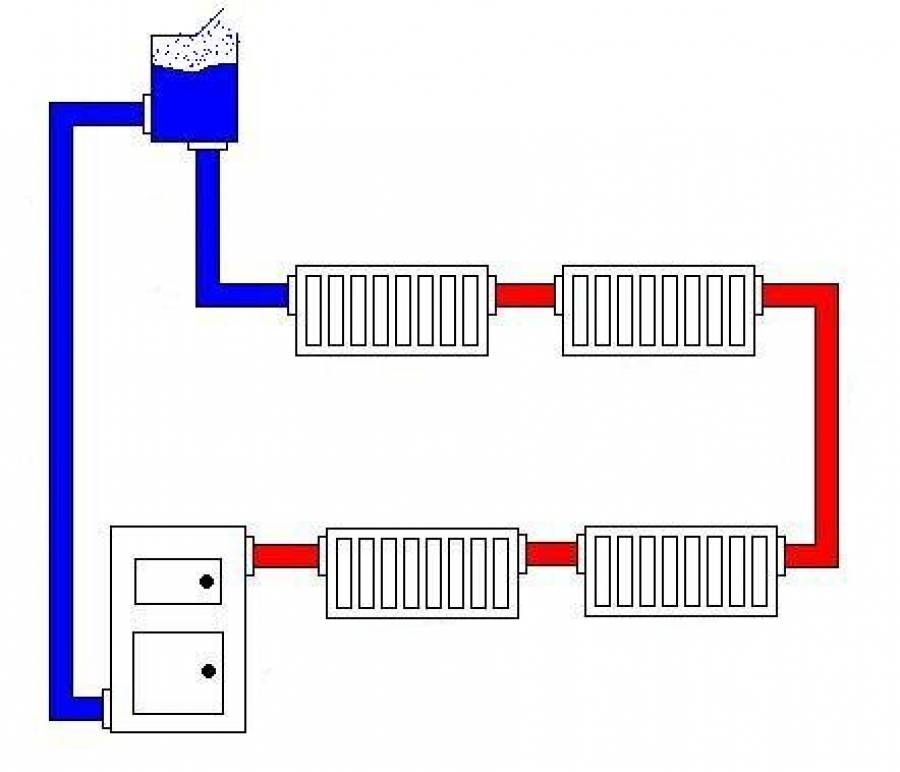

«Ленинградка» – это разновидность однотрубной системы отопления. Она была популярна еще в Советском Союзе, но до сих пор широко применяется, несмотря на существование альтернативных отопительных схем.

Изначально «Ленинградка» разрабатывалась для одноэтажного дома, но позднее появились схемы для двухэтажных построек и даже для многоквартирных домов (правда, со своими нюансами). Классическая схема отличается простотой конструкции, и обладает следующими особенностями:

Главный принцип разводки состоит в том, что все радиаторы располагаются (подключаются к горячей трубе) последовательно. При этом вода подается, а затем (после циркуляции по всем батареям) отводится по одной и той же трубе.
Последовательное подключение приводит к тому, что, продвигаясь по трубе, горячая вода смешивается с той, что уже отдала тепло в очередном радиаторе. В результате естественным состоянием такой схемы становится постепенное снижение температуры воды в радиаторах от начала к концу контура.

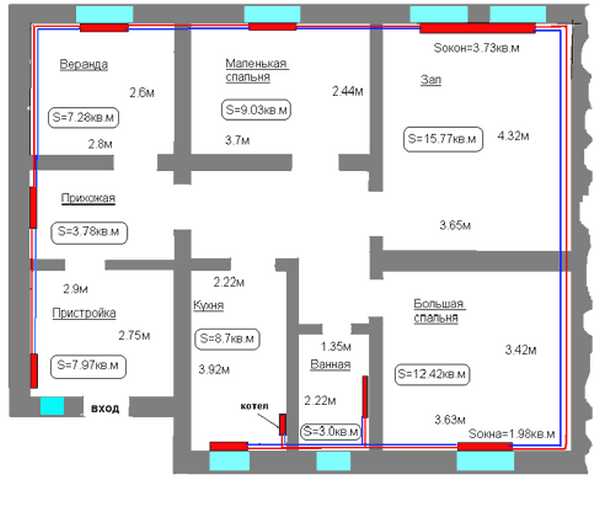

Радиаторы располагаются по контуру домаИсточник eco-kotly.ru

При таком способе разводки, если монтаж контура и установка радиаторов произведена правильно, водяное отопление работает за счет естественной циркуляции теплоносителя, что означает энергонезависимость решения.

Классическая однотрубная «Ленинградка» оснащается расширительным баком открытого типа, то есть, является системой открытого типа (не находится под давлением). Расширительный бак значительно увеличивает стабильность системы, поскольку сглаживает перепады давления и температуры воды в контуре. Такое свойство делает «Ленинградку» предпочтительным вариантом для отопления на твердотопливном котле, который не всегда эффективно обеспечивает стабильность характеристик теплоносителя.

Подобная схема отопления нередко дополняется циркуляционным насосом, который ускоряет циркуляцию теплоносителя, то есть, заставляет воду делать кругооборот быстрее. Результатом ускоренного прохождения воды по контуру становится выравнивание температуры крайних радиаторов в системе. С другой стороны, даже если насос по какой-то причине долго не работает, помещения, благодаря естественной циркуляции, обогреваются достаточно.

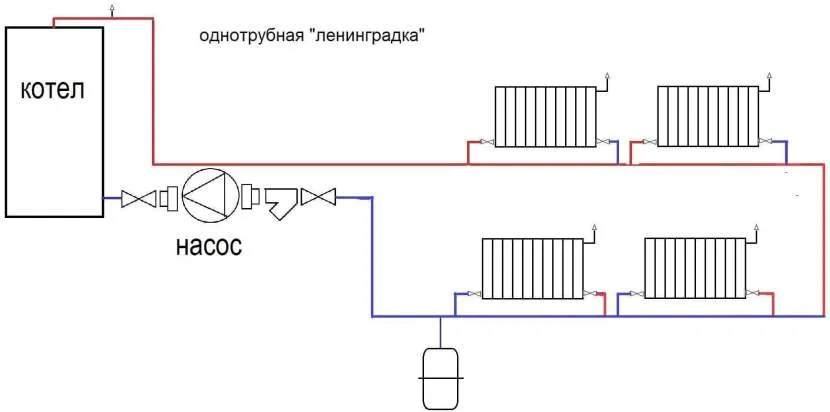

Схема с циркуляционным насосомИсточник dipplast.ru

Существует несколько схем отопления «Ленинградка»; в однотрубной системе отопления возможны разные технологические решения, например:

По способу монтажа они делятся на горизонтальную и вертикальную: если невозможно создать один контур, его делят на два кольца.
Система может быть как открытой, так и закрытой. В последнем случае ставят бачок закрытого типа (под давлением).
Подключение радиаторов может быть нижним, верхним или диагональным.

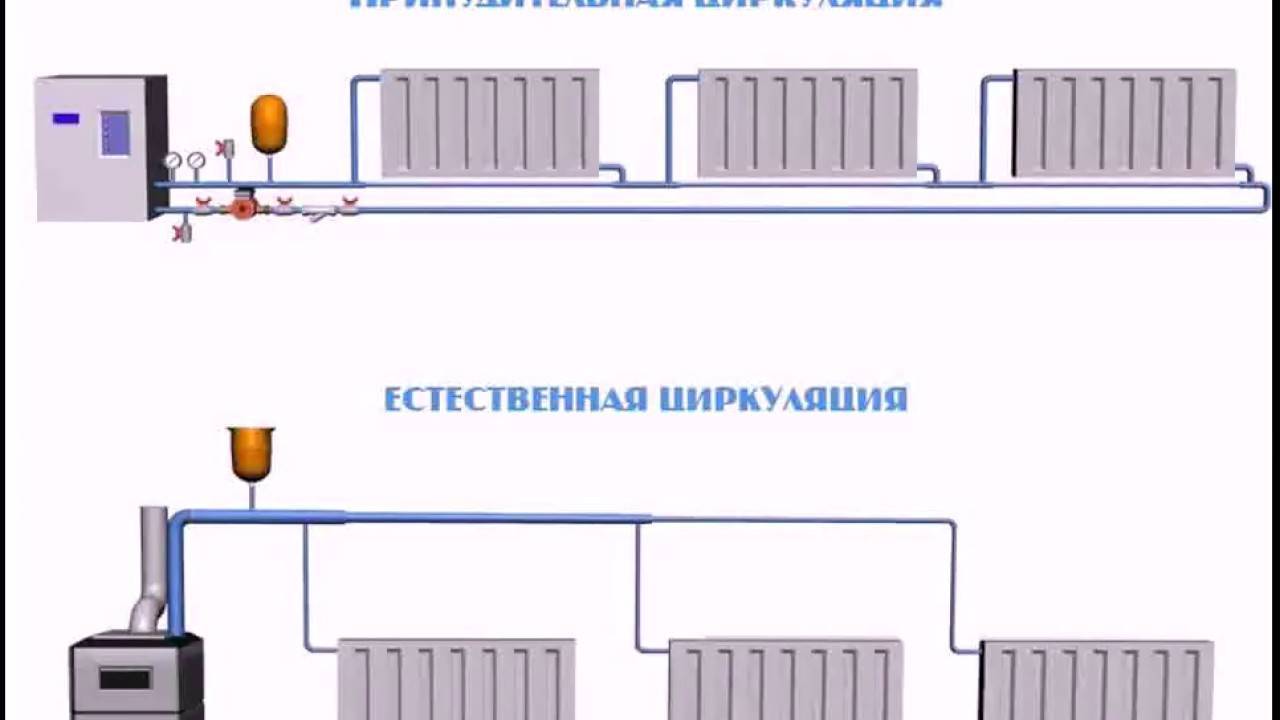

Типы принудительной циркуляции носителя тепла в обогреве

Применение схем отопления с принудительной циркуляцией в двухэтажных домах используется из-за протяжённости линий системы (более 30 м). Такой способ осуществляется при помощи циркуляционного насоса, перекачивающего жидкость контура. Он монтируется на входе в отопительный прибор, где температура теплоносителя является самой низкой.

При замкнутом контуре степень напора, которую развивает насос, не зависит от этажности и площади строения. Скорость водяного потока становится больше, поэтому при прохождении по трубопроводным линиям теплоноситель сильно не остывает. Это способствует более равномерному распределению тепла по всей системе и использованию теплогенератора в щадящем режиме.

Расширительный бак можно располагать не только в наивысшей точке системы, но и возле котла. Для совершенства схемы проектировщики ввели в неё разгонный коллектор. Теперь, если отключится электроэнергия с последующей остановкой насоса, система будет продолжать работу в режиме конвекции.

с одной трубой;
двумя;
коллекторная.

Каждую можно смонтировать самим или пригласить специалистов.

Вариант схемы с одной трубой

На входе в батарею также монтируется запорная арматура, которая служит для регулировки температуры в комнате, а также необходимая при замене оборудования. Сверху радиатора устанавливают вентиль для спуска воздуха.

Вентиль на батареи

Чтобы повысить равномерность распределения тепла, радиаторы устанавливаются по линии байпасов. Если не использовать эту схему, то потребуется подбирать батареи разной мощности с учетом потери носителя тепла, то есть чем дальше от котла, тем больше секций.

Использование запорной арматуры необязательно, но без нее снижается маневренность всей системы отопления. При необходимости вы не сможете отключить от сети второй или первый этаж для экономии топлива.

Чтобы уйти от неравномерного распределения носителя тепла, используют схемы с двумя трубами.

тупиковая;
попутная;
коллекторная.

Варианты тупиковой и попутной схем

Попутный вариант позволяет легко контролировать уровень тепла, но необходимо увеличивать длину трубопровода.

Наиболее эффективной признана коллекторная схема, которая позволяет подводить к каждому радиатору отдельную трубу. Тепло поступает равномерно. Есть один минус – высокая стоимость оборудования, так как увеличивается количество расходного материала.

Схема коллекторного горизонтального отопления

Существуют еще вертикальные варианты подачи носителя тепла, которые встречаются с нижней и верхней разводкой. В первом случае сток с подачей носителя тепла проходит сквозь этажи, во втором, стояк идет вверх от котла на чердак, где идет разводка труб на элементы обогрева.

Вертикальная схема

Двухэтажные дома могут иметь самую разную площадь, начиная от нескольких десятков и заканчивая сотнями квадратных метров. Также они отличаются расположением комнат, наличием пристроек и отапливаемых веранд, положением к сторонам света. Ориентируясь на эти и многие другие факторы, следует определиться с естественной или принудительной циркуляцией теплоносителя.

Простая схема циркуляции теплоносителя в частном доме с системой отопления с естественной циркуляцией.

Схемы отопления с естественной циркуляцией теплоносителя отличаются своей простотой. Здесь теплоноситель движется по трубам самостоятельно, без помощи циркуляционного насоса – под действием тепла он поднимается вверх, попадает в трубы, распределяется по радиаторам, остывает и попадает в обратную трубу, чтобы вновь отправиться в котел. То есть, теплоноситель движется самотеком, подчиняясь законам физики.

Схема закрытой двухтрубной системы отопления двухэтажного дома с принудительной циркуляцией

Более равномерный прогрев всего домовладения;
Значительно большая длина горизонтальных участков (в зависимости от мощности используемого насоса, она может достигать нескольких сотен метров);
Возможность более эффективного подключения радиаторов (например, по диагональной схеме);
Возможность монтажа дополнительной фурнитуры и изгибов без риска снижения давления ниже минимального предела.

Таким образом, в современных двухэтажных домах лучше всего использовать отопительные системы с принудительной циркуляцией. Также возможен монтаж байпаса, который поможет выбирать между принудительной или естественной циркуляцией в целях выбора наиболее оптимального варианта. Мы делаем выбор в сторону принудительных систем, как более эффективных.

https://www.youtube.com/watch?v=olrD9qxCAhM

У принудительной циркуляции есть парочка недостатков – это необходимость в покупке циркуляционного насоса и повышенный уровень шума, связанный с его работой.

Техника безопасности при подключении к электросети

Автоматическая регулировка давления и температуры производится датчиками, запитанными от электричества. Сам циркуляционный агрегат также работает от электросети. Поэтому следует обеспечить безопасную эксплуатацию в жилом или бытовом помещении.

Циркуляционный насос Грундфосhttps://teplo-klimat.com.ua

Основные правила:

Обязательное заземление розеток. Они должны быть расположены вдали от запорных кранов, предохранительных клапанов и других элементов, в которых возможны протечки.
Провода закрепляют, исключая провисание на мокрый пол или горячие трубы, радиаторы.
Изоляция соответствует указанной в инструкции к агрегату.

Модернизация отопления с естественной циркуляцией

При наличии всех вышеперечисленных недостатков систему можно значительно улучшить. Улучшение комплекса отопления с естественной циркуляцией реализуется установкой циркуляционного насоса малой мощности.

Насос имеет незначительное давление нагнетания – это условие не требует установки мембранного расширительного бака и закрытия схемы. Агрегат придает необходимую скорость теплоносителю – это увеличивает оборачиваемость воды в системе, температура радиаторов выравнивается. Кратность обмена теплоносителя в системе рекомендуется равной 3, естественная циркуляция этого дать не может.

Установка насоса требует минимум материала и работ, потребуется применение электрической сварки. Циркуляционные насосы бытовой серии ведущих производителей – Grundfos, DAB, Wilo – имеют малую потребляемую мощность (от 50 до 90 Вт) и ступенчатое переключение скоростей вращения рабочего колеса. Этой мощности вполне достаточно для обеспечения качественной циркуляции в системе отопления частного дома площадью в 120 – 150 квадратных метров одним насосом. Насосы работают от сети 220В.

Монтаж прибора не требует изменения конфигурации схемы – это позволяет сэкономить значительные средства.

Место установки насоса не принципиально – его можно ставить как на подаче, так и на обратной линии. Для универсализации системы насос следует смонтировать на байпасе, обходящем шаровый кран на системе. Наличие крана дает возможность двух режимов работы:

Отопление работает с насосом – кран закрыт;
Отопление работает с естественной циркуляцией – кран открыт.

Для возможности снятия, замены или профилактического обслуживания насоса рекомендуется установить запорную арматуру на входе и выходе насоса.

Для обеспечения циркуляции рекомендуется применять насосы с мокрым ротором. Они имеют КПД несколько ниже, чем насосы с сухим ротором. Но этот недостаток они компенсируют бесшумной работой, простотой, неприхотливостью и надежностью, долгим сроком службы. При их установке обязательно соблюдение одного условия – ротор двигателя должен располагаться строго горизонтально.

Установка циркуляционного насоса в систему отопления – эффективное решение по улучшению работы отопления с естественной циркуляцией. При минимуме затрат достигается значительное повышение качества работы системы отопления.

Гайд по монтажу циркуляционного насоса: где ставить

Среди профессионалов ценится способ монтажа через байпас. Выделяют несколько ключевых преимуществ этого способа. Вы сможете при необходимости быстро отключить насос от системы или демонтировать его. Чаще всего такая необходимость связана с перебоями электричества в системе, ремонтом или обслуживанием циркуляционного насоса.

В продаже можно найти разные варианты насосных узлов. Встречаются модификации под сварку, для установки с кранами, со специальными отведениями. Если по параметрам или условиям обслуживания вы не можете подобрать подходящий готовый узел насоса, можно его сделать самостоятельно. Для этого пригодится байпас с последующей фиксацией деталей на разных местах крепежей.

Для работы вам пригодятся разные ключи, плоскогубцы, прочный герметик, пакля. При выборе ориентируйтесь на диаметр изделия, надежность арматуры.

Алгоритм действий будет следующим:

Необходимо собрать узлы с кранами. Два ключевых крана располагаются по разным сторонам от циркуляционного насоса. Третий кран устанавливают прямо в прямую трубу.
Собирают насосную петлю. Достаточно просто накрутить гайки. Не спешите их затягивать, поскольку это лучше выполнить на финишном этапе.
Примеряют байпас. Обозначьте на трубе узлы для дальнейшей варки.
Процесс сварки. Лучше всего доверить этот процесс опытному специалисту.
Сборка узла на «обратке».
Подключение к электричеству.

Обвязка

Как было сказано ранее, существует две схемы отопления – с естественной циркуляцией теплоносителя и с принудительной движением теплоносителя. Если система с естественной циркуляцией, то без насоса функционировать она будет, хотя при этом ее теплоотдача будет на низком уровне, то система отопления с принудительным движением теплоносителя без циркуляционного насоса функционировать не будет. Несмотря на тот факт, что система с принудительной циркуляцией намного эффективнее, она имеет один существенный недостаток. Если пропадает электричество, то пропадает и тепло в доме. При естественной системе циркуляции после исчезновения электричества система отопления продолжает работать, хотя и менее эффективно. В любом случае, лучше тепла меньше, чем полное отсутствие такового. Именно поэтому, в условиях, когда довольно часто пропадает электричество, проектируют комбинированную систему отопления. В основе этой системы лежит отопительная схема естественной циркуляции теплоносителя, но в нее врезается циркуляционный насос. Это повышает не только эффективность работы такой системы, но и повышает надежность в целом.

Все системы отопления с теплым полом принудительные — без насоса через такие большие контура теплоноситель не пройдет

Система с принудительной циркуляцией

Такая система не будет работать без циркуляционного насоса, что свидетельствует о ее невысокой надежности, несмотря на высокую эффективность.

Невысокая надежность такой системы связана еще и с качеством теплоносителя. Чем чище теплоноситель, тем дольше срок службы циркуляционного насоса. Чтобы обеспечить соответствующее качество теплоносителя, перед насосом обязательно устанавливается фильтр грубой очистки, чтобы снизить вероятность попадания в насос абразивных частиц в виде песка.

Установка циркуляционного насоса в систему с принудительной циркуляцией

С двух сторон циркуляционного насоса следует установить по шаровому крану, для того, чтобы можно было в любой момент снять насос для замены или для ремонта, не сливая из системы теплоноситель. Достаточно перекрыть краны и снять насос, открутив гайки крепления.

Система с естественной циркуляцией

Чтобы система отопления, работающая по такому принципу, сохраняла свою работоспособность при любых условиях, параллельно насосу устанавливается перемычка (байпас) с одним отсечным краном. Этот кран всегда закрыт, когда работает насос и система отопления работает в принудительном режиме.

Установка циркуляционного насоса в систему с принудительной циркуляцией

Когда электричество отключается, кран на перемычке открывается, а один из кранов на насосе закрывается. В таком положении кранов система работает как гравитационная, с естественной циркуляцией теплоносителя.

Особенности монтажа

Если планируется установка циркуляционного насоса, следует позаботиться о том, чтобы место установки обеспечивало горизонтальное положение ротора

Не менее важно подумать о направлении потока теплоносителя, при этом на корпусе насоса с помощью стрелки указывается направление потока

Существуют насосы, которые способны работать в любых положениях, хотя любой насос можно расположить не только горизонтально, но и вертикально, но в таком случае его производительность падает процентов на 30. Выбирая модель насоса, необходимо учитывать все нюансы.

Установка циркуляционного насоса GRUNDFOS в систему отопления. Монтаж байпаса

Особенности монтажа однотрубной системы

Так сделать отопление в частном доме своими руками непросто, нужно строго соблюдать технологию проведения работ.

Необходимые расходники и инструменты

Для монтажа тупикового однотрубного контура потребуются такие инструменты:

разводные ключи;
сварочный или паяльный аппарат;
перфоратор или электродрель;
напильник.

Еще потребуются такие расходные материалы:

радиаторы в комплекте с фитингами, пробками, кранами и термовентилями, кронштейнами;
трубы, крепления, отводы, тройники;
трехходовой вентиль.

Кроме того, потребуются материалы для изоляции соединений труб.

Подготовка схемы

Даже если система самая простая, чертеж необходим. На нем указываются точные размеры всех частей конструкции, расстояние между радиаторами. Без схемы трудно рассчитать количество требуемых материалов.

Установка котла

Этот прибор должны устанавливать специалисты. Твердотопливные и электрические аппараты, у которых нет гарантии, можно монтировать самостоятельно. Газовый вариант подключает только специализированная служба. Устройства могут быть настенные или напольные.

Для установки газового котла требуется дымоход (коксиальный или обычный), а для остальных моделей — прямой. Если мощность аппарата не превышает 60 кВт, то его можно устанавливать на кухне. Более мощные модели требуют оборудования отдельной котельной.

При монтаже нужно соблюдать расстояние до стен:

Перед котлом минимальное расстояние составляет 1 м;
От боковой или задней стены — 0,7 м;
До ближайшей мебели устройство должно стоять на расстоянии не менее 0,7 м.

Что касается высоты подключения обратки, то при установке аппарата в системе с естественной циркуляцией она должна подсоединяться ниже уровня батарей первого этажа.

Обвязка котла осуществляется металлическими трубами.

Монтаж фильтра

Грязевик и сетчатый фильтр — приспособления, которые очищает жидкость от мусора. Устанавливают их перед вводом отработанной жидкости в отопительное устройство.

Установка блока безопасности

Место его расположения — на подающем трубопроводе, на выходе котла. Нельзя устанавливать блок дальше, чем на расстоянии 50 см от агрегата. Между блоком и теплогенератором нельзя устанавливать какие-либо краны или тройники.

Монтаж насоса

Устройство монтируется на центральной трубе ближе к котлу. В его обвязке присутствует фильтр механической очистки жидкости и шаровые краны. Ось приспособления должна находиться в горизонтальной плоскости.

Установка расширительной емкости

Открытый вариант устанавливают под потолком второго (первого) этажа или на чердаке. К основной трубе емкость подсоединяется при помощи патрубка, диаметр которого составляет 1,3-1,6 см. Мембранный бак прикручивается к магистрали фитингами. После установки в него накачивается воздух. Давление в емкости должно быть на 10-15% меньше, чем в системе. Монтировать устройство можно возле котла.

Разметка мест монтажа радиаторов

Монтаж батарей осуществляется в тех местах, где наблюдается наибольшая потеря тепла. Сюда относятся подоконные ниши, наружные стены. Устанавливается радиатор на высоте 20 см от пола. Расстояние до подоконника — 10-15 см. В жилом доме не рекомендуется закрывать батареи глухими или полуоткрытыми экранами, так как теплообмен ухудшается.

Способы подключения радиаторов

При обустройстве водяного отопления (печного или посредством котла) подключение батарей осуществляется такими способами:

диагональным (самый эффективный вариант, так как радиаторы прогреваются максимально и равномерно);
боковым (чаще применяется при верхней разводке труб);
нижним (самый малоэффективный метод, так как нижняя сторона радиатора прогревается лучше верхней).

После фиксации батарей нужно проверить качество соединений и при необходимости уплотнить их.

Запуск системы

После завершения монтажных работ осуществляется опрессовка системы отопления водой или сжитым воздухом. Если в местах соединения появились протечки, то соединяющие элементы нужно подкрутить, герметизировать. Если присутствуют некачественные фитинги, то их следует заменить. При отсутствии любых недостатков систему разрешается заполнять теплоносителем, осуществить пробный запуск и настроит функциональность конструкции.
