Разновидности печей на отработке
Выше уже говорилось о том, что простейшая буржуйка не слишком удобна и эффективна. Поэтому появились различные варианты модификаций, которые мы рассмотрим ниже.
Печь на отработке из старого газового баллона
Здесь тоже потребуется листовой металл 4 мм (примерно 50 кв.см), но более важен другой базовый элемент – отработанный газовый баллон емкостью 50 л, лучше старого советского образца, пропановый. Кислородный тяжелее и массивнее, с ним трудно работать. Кроме этого, нужны:
- стальная труба диаметром 100 м, длиной 2000 мм;
- вентиль с резьбой ½ дюйма;
- стальной уголок с полкой 50 мм, метр или немного больше;
- хомуты;
- петли;
- кусок шланга для подачи топлива;
- автомобильный тормозной диск. Диаметр подбираем так, чтобы он свободно входил в баллон;
- еще один баллон (фреоновый) для создания топливного бака.
Последовательность работы:
- спускаем остатки газа из баллона, сверлим в дне отверстие и промываем баллон водой;
- вырезаем в боковой стенке два проема – большой нижний и меньший верхний. В нижнем будет располагаться топливная камера, в верхнем – камера дожигания. Кстати, если размеры нижнего проема позволяют, помимо отработки можно будет использовать в качестве топлива дрова;
- из стального листа делаем дно камеры дожига;
- из трубы изготавливаем горелку – место, где летучие газы смешиваются с воздухом и воспламеняются. В горелке сверлятся отверстия (по описанному выше принципу), внутри труба ШЛИФУЕТСЯ, это необходимо для большей эффективности изделия;
- готовую горелку вваривают в дно камеры дожига;
- из тормозного диска и куска стального листа делаем поддон для отработки. В верхней его части привариваем крышку;
- для соединения горелки и крышки поддона лучше использовать муфту – это облегчает обслуживание печи;
- выполняем подвод для горючего. Для этого в стенке баллона выполняется отверстие, в которое вваривается труба с резьбовым краем;
- на внешнем конце трубы ставится вентиль, к нему подключается шланг. Шланг, в свою очередь, подключается к баллону с топливом;
- трубу для дымохода вваривают в верхнюю часть баллона, далее «уводят» плавным переходом вверх, до выхода из помещения.
Фактически на этом работа с самой печью закончена, но лучше дополнительно соорудить теплообменник – это увеличит эффективность.
Один из вариантов теплообменника – наваренные на корпус пластины – показан на фото ниже.
Готовая печь с открытыми дверками (петли были нужны именно для них, на петли крепятся вырезанные в пункте 2 куски баллона).

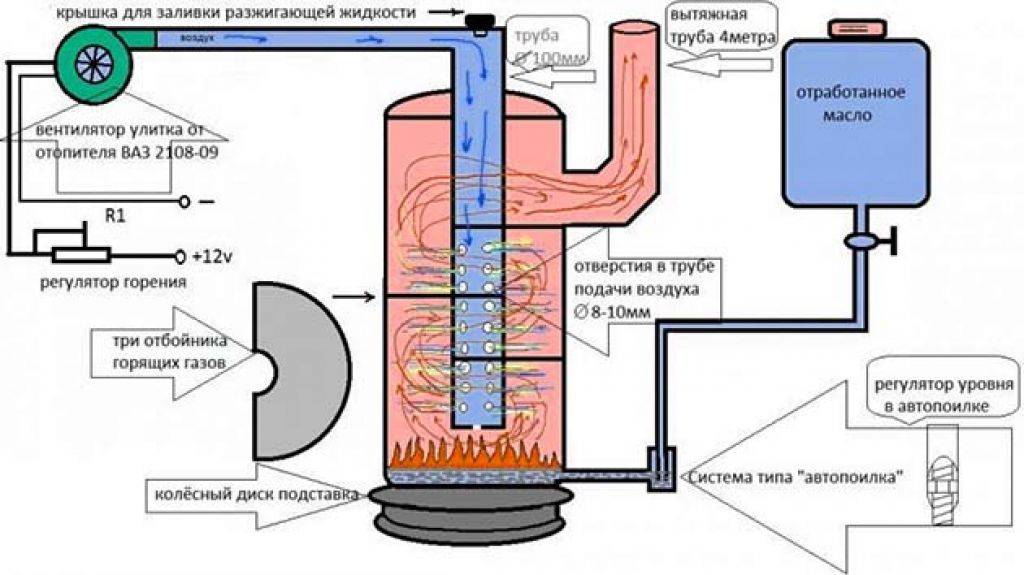

Печь на отработке с наддувом
Эта конструкция также собрана на основе 50-ти литрового баллона.
Подача воздуха здесь идет от вентилятора (например, от печки автомобиля ВАЗ 2108), что позволяет увеличить тягу в дожигателе и при этом сделать фактически теплообменником всю поверхность баллона.
Процесс работы и розжиг показаны в видео.

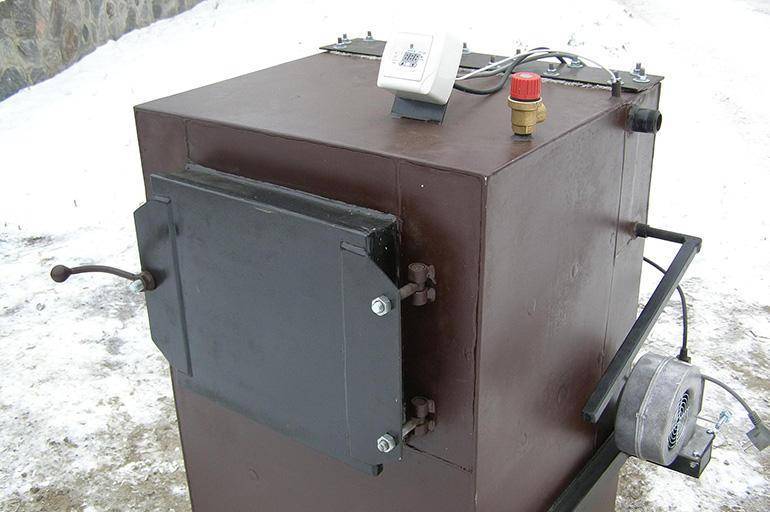

Печь на отработке с водяным контуром

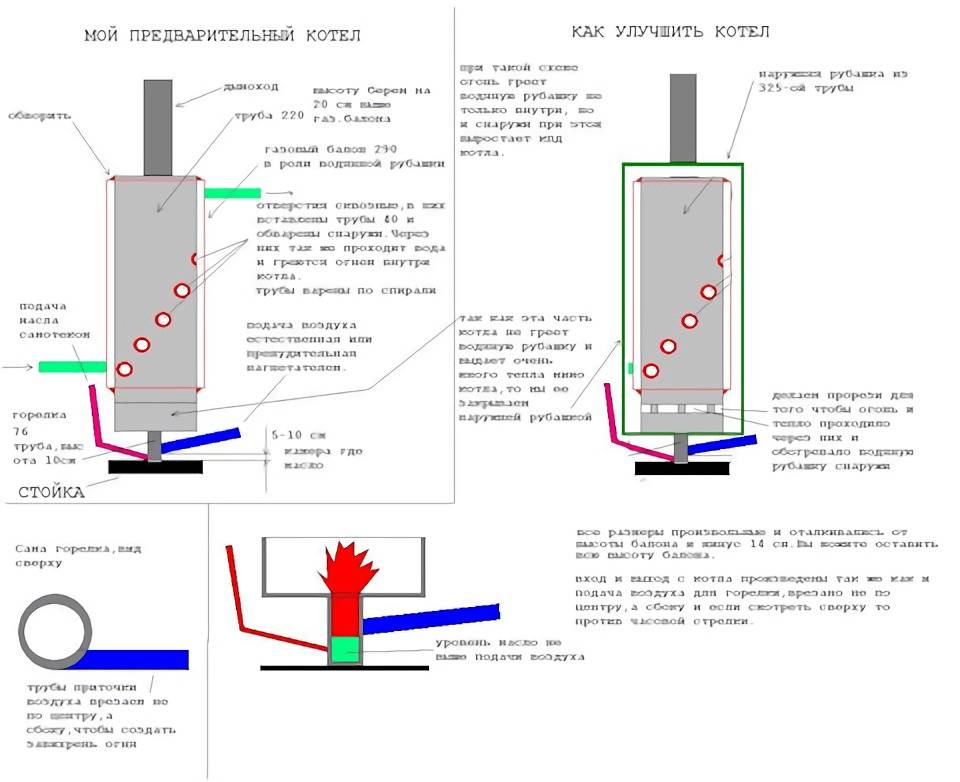

Изготовление печи с водяным контуром может быть практически таким же, как и в наиболее простом варианте. Основное отличие – организация отбора тепла в водный теплоноситель. На фото ниже такая возможность реализована обмоткой трубы вокруг корпуса печи. При этом снизу, естественно, подается холодная вода, сверху выходит нагретая.

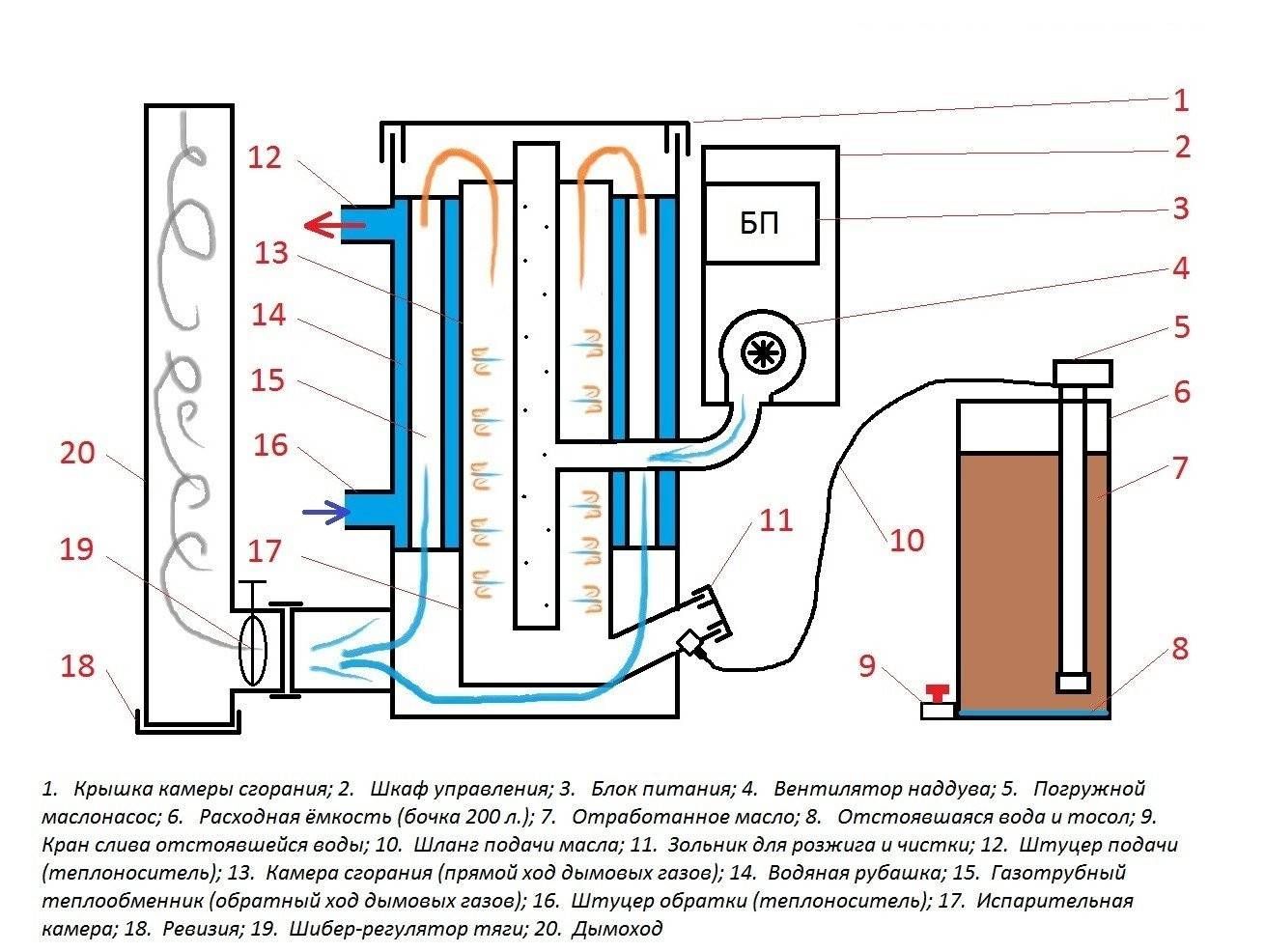

Более «продвинутый» вариант – печка с «водяной рубашкой». Фактически корпус заключен во второй, полый, внутри которого циркулирует вода. Нагретая жидкость подается в радиаторы отопления.
Правда, фраза «не дымит» от производителя является некоторым преувеличением – это реально только при регулярной чистке дымохода и использовании достаточно качественного, отфильтрованного топлива.
На чертеже устройство выглядит примерно так.
Печь с капельной подачей топлива
Этот тип печи более безопасен, чем те конструкции, в которые топливо заливается одномоментно. Кроме того, в случае постепенной подачи можно свободно регулировать длительность горения.
Обязательным элементом системы является отдельный бак для топлива, отработка из которого подается небольшими порциями – почти каплями – с помощью специального устройства.

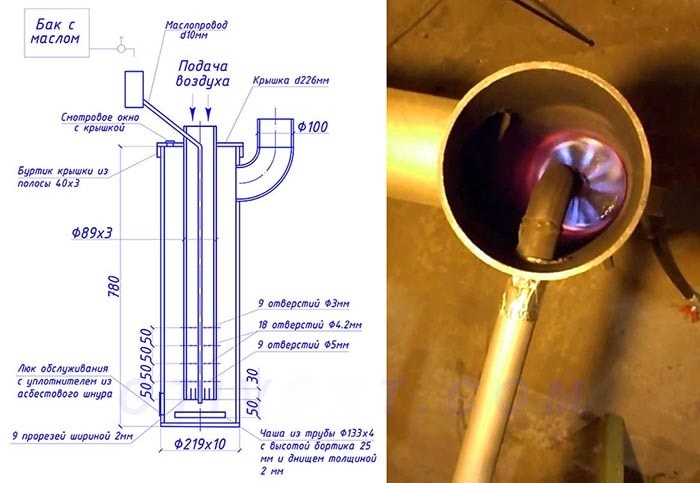

На фото ниже показана конструкция, где имеется расположенный выше топливной камеры отдельный бак с маслопроводом. Базой печи является газовый баллон, для регулировки интенсивности подачи отработки используется вентиль. Подробнее устройство печи рассмотрено выше.

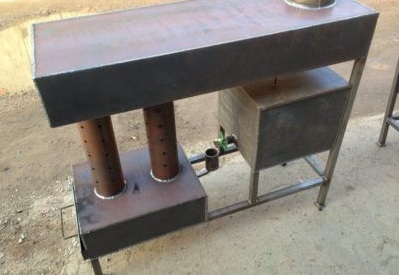

Еще один тип изделия – с выдвижным отсеком для топлива и двойным дожигателем.
Она же, реализованная в металле.
Обратите внимание: благодаря наддуву и отсутствию потерь топлива при заливке расход отработки снижается на 20…30%
Отопление на отработке имеет ряд достоинств и некоторые недостатки
- работает на любом типе синтетического или минерального масла . их комбинациях с самым высоким уровнем загрязнения смазочного материала;
- простота конструкции — практически все узлы можно изготовить из подручных материалов. Из этого следует и высокая надежность, в котле нечему ломаться;
- низкая стоимость . даже если все его детали придется заказывать, а самому производить только финальную сборку;
- высокая эффективность – температура сгорающих паров масла весьма высока, а если конструкция будет оборудована дополнительным узлом принудительной конвекции, существенно возрастет теплоотдача;
- экологическая безопасность – при соблюдении правильного температурного режима сгорания 4500 С о – 8500 С о (оптимально 6000 С о ), все пары отработки сгорают практически полностью, выброса вредных веществ: тяжелых металлов и канцерогенов не происходит.
Преимущества котлов на отработке — Фото 05
- котел на отработке относится к отопительным приборам с открытой камерой сгорания, соответственно использовать его можно только в хорошо вентилируемых помещениях ;
- требуется устройство надежного и качественного прямоточного дымохода . к тому же потребуется его систематическая чистка;
- для некоторых типов котла использующих капельную схему подачи топлива необходима дополнительная очистка отработки .
Длительность работы и расход топлива
Расход топлива в такой печи составляет примерно литр на час работы, а при использовании вентилятора наддува — до полутора литров. Если вы хотите добиться более длительной работы печи без долива масла, то можно установит рядом с ней емкость большего размера и соединить нижние части трубкой. Принцип сообщающихся сосудов сработает — жидкость в камере сгорания и дополнительной емкости окажется на одном уровне.
Нет смысла делать камеру сгорания большой, потому что топливо в ней не прогреется до нужной температуры. Дополнительная емкость с дроссельной заслонкой поможет создать запас топлива на несколько часов горения, даже на ночь, не рискуя “перелить” или прервать подачу отработки.
Опасности, сложности, альтернативы самодельной печи на отработке
Описанная нами конструкция обладает серьезными недостатками.
- Самодельная печь на отработке является прибором с частично открытой камерой сгорания, и это исключает ее установку в жилых помещениях. Кроме того, ее корпус раскаляется до очень высоких температур, что тоже опасно. Вам придется строить для нее отдельное помещение и проводить тепло в дачный домик либо по воздуховоду, либо с использованием теплоносителя. Это сводит к нулю все преимущества использования отработки и простоты конструкции.
- Подобное устройство при пожаре станет поводом для отказа в страховых выплатах — печь не сертифицирована, проверок не проходила, паспорта не имеет.
- При попадании в резервуар печи отработки с большим содержанием воды возможное мгновенное вскипание смеси с выбросом паров — это взрыв, от которого пострадают люди и строение.
- Использование такой печи в автосервисе или мастерской предпринимателя — источник проблем с пожарными службами, бесконечные штрафы.
Форсунки и пламенные чаши
Более безопасный вариант конструкции — использование форсунки или чаши сгорания топлива с капельной подачей, но здесь возникает масса технологических и конститутивных сложностей. Изготовление этих узлов связано с работой очень точного современного оборудования. Форсунка должна работать при постоянном притоке сжатого воздуха, а подача топлива каплями в чащу связана с точными дозировками и подъемом отработки на высоту — над камерой сгорания.
Пламенная чаша рассматривается как вариант создания печи на отработанном масле, но ее конструкция очень сложна в изготовлении. Без навыков такое устройство не построить. Для него придется покупать или собирать вентилятор поддува — “улитку” для закручивания потока воздуха, рассчитывать место установки. Это задача для профессионалов, но в промышленности, где есть профессионалы, она непопулярна. Там выгоднее использовать форсунку или горелку с подачей сжатого воздуха, фильтром и насосом подкачки топлива.
Пламенная чаша с фильтрующим пористым элементом хоть и дает устойчивое экономичное горение, не может быть собрана в полностью безопасную конструкцию своими руками. Это слишком сложно. Более того, никакие инспекторы и страховщики не станут признавать такое устройство безопасным, а экспертиза обойдется невероятно дорого.
Печь на отработке промышленного изготовления
Желающим все же воспользоваться возможностями отработки — особенно владельцам автосервисов, мастерских — лучше поискать и купить печь, работающую на отработанном масле промышленной разработки и сборки. Для обогрева производственных помещений существует более эффективный вариант с вентилятором поддува, который создает хорошие условия для перемешивания воздуха. При этом нагрев воздуха происходит в теплообменнике без попадания туда продуктов сгорания отработки.
Любителям паллиативных решений, самодеятельности и экзотики хотелось бы посоветовать — соотносите выгоды от использования такой печи с ее ограниченными возможностями и стоимостью. Для того, чтобы самодельная печка на отработке стала безопасной и удобной, придется затратить немало труда и докупить много оборудования. Не проще ли сразу купить готовое и сертифицированное изделие, которое можно не только ставить в гараже!
Согласитесь, что для отопления одного гаража и сарая усилия просто неадекватны! А для безопасного обогрева производства, даже самого малого, есть компактные и производители печи, нагреватели воздуха и котлы на отработанном масле. Изготовить печь на отработке самостоятельно весьма сложно и хлопотно. Ее безопасность и производительность в любом случае окажутся гораздо ниже, чем у проверенных промышленных изделий с современными горелками и даже чашами сгорания.
Горелки на отработанном масле 15 — 1500 кВт
Котлы на отработанном масле 15 — 1500 кВт
Теплогенераторы на отработке 40 — 700 кВт
Безопасная эксплуатация
Безразличие топки к составу смеси, из которой состоит отработка, не отменяет контроля за ее качеством. Наличие легковоспламенимых примесей (бензина, ацетона, керосина) приводит к нарушению работы, в тяжких случаях – к порче аппарата.
Необходимо исключить вероятность попадания воды в камеру сгорания. Протечка водяной рубашки выведет аппарат из строя. Возможен разлив горящей солярки.
Рабочие поверхности имеют опасную температуру, поэтому при установке котла контакт с ними при нахождении рядом предотвращают во избежание получения ожогов.
Необходима периодическая очистка горелок и испарительной камеры в холодном состоянии. Загрязнение снижает коэффициент полезного действия установки и приводит к неполному сгоранию топлива с образованием копоти, оседающей на воздуховодах.
В помещении, где установлен отопительный прибор, выгорает кислород, что требует продуманной вентиляции. Воздух в котельной от соприкосновения с котлом и дымоходом становится сухим, поэтому необходимо его увлажнение.
Загрязнение горелок снижает КПД установки.
Отработка огнеопасна, важно соблюдать осторожность при хранении запасов
Типы конструкций на отработке
В зависимости от области применения, котлы, использующие в качестве топлива отработанное масло, можно разделить на три группы:
- бытовые печи;
- водонагревательные агрегаты;
- отопительные котлы.
Бытовые печи устанавливают в помещениях, которые по ряду причин нельзя оборудовать водяным отоплением. Эти агрегаты характеризуются пониженным расходом топлива, а их конструкция обеспечивает наиболее полное сгорание масла. Бытовое оборудование является практически бездымным. Кроме того, печи нередко оборудуют системами очистки выбросов, что повышает безопасность их эксплуатации. Главное преимущество агрегатов этого типа — в их мобильности. Небольшие размеры позволяют легко транспортировать печь и установить её в небольшом помещении
Немаловажно и то, что устройство при необходимости можно легко дооснастить водяным контуром или площадкой для приготовления пищи
Бытовая масляная печь
Водонагревательные агрегаты на уровне модуля для дожигания газов имеют специальную платформу, на которую опирается ёмкость с водой. Её тороидальная форма даёт дополнительное преимущество, поскольку нагрев осуществляется как снизу, так и со стороны дымового канала, который проходит внутри бака. Для автономной подачи воды на входе в бойлер монтируют небольшой водяной насос. Благодаря высокой температуре, нагреть воду можно гораздо быстрее, чем в заводских водонагревателях. Например, 100 литровый бак набирает температуру от 20 °C до 65 °C примерно за два часа, в то время как электрическому или газовому прибору потребуется в два раза больше времени. Если же говорить о стоимости условного литра горячей воды, то при использовании отработки затраты уменьшаются в 20–25 раз.
Ёмкость, установленная на уровне зоны дожигания, превращает печь на отработке в мощный водонагреватель
Отопительные котлы используются для подключения к водяным системам обогрева, поэтому оборудуются устройствами дожигания отработанных газов, фильтрами и устройствами безопасности. Несмотря на все меры предосторожности, оборудование для отопления отработанным маслом рекомендуется устанавливать в отдельных помещениях или пристройках. Нагрев воды в отопительных агрегатах обеспечивает теплообменник, установленный в зоне горения топлива. Он может быть выполнен как сплошной водяной рубашкой, так и в виде спирального трубчатого контура
Движение теплового агента в системе возможно благодаря циркуляционному насосу, работающему от электричества. Регулировка температуры теплоносителя осуществляется снижением температуры пламени. Для этого котёл оборудуют системой принудительной подачи воздуха. Снижая или повышая обороты турбины, регулируют подачу воздуха в зону горения. Установка термостата позволяет автоматизировать этот процесс
Он может быть выполнен как сплошной водяной рубашкой, так и в виде спирального трубчатого контура. Движение теплового агента в системе возможно благодаря циркуляционному насосу, работающему от электричества. Регулировка температуры теплоносителя осуществляется снижением температуры пламени. Для этого котёл оборудуют системой принудительной подачи воздуха. Снижая или повышая обороты турбины, регулируют подачу воздуха в зону горения. Установка термостата позволяет автоматизировать этот процесс
Нагрев воды в отопительных агрегатах обеспечивает теплообменник, установленный в зоне горения топлива. Он может быть выполнен как сплошной водяной рубашкой, так и в виде спирального трубчатого контура. Движение теплового агента в системе возможно благодаря циркуляционному насосу, работающему от электричества. Регулировка температуры теплоносителя осуществляется снижением температуры пламени. Для этого котёл оборудуют системой принудительной подачи воздуха. Снижая или повышая обороты турбины, регулируют подачу воздуха в зону горения. Установка термостата позволяет автоматизировать этот процесс.

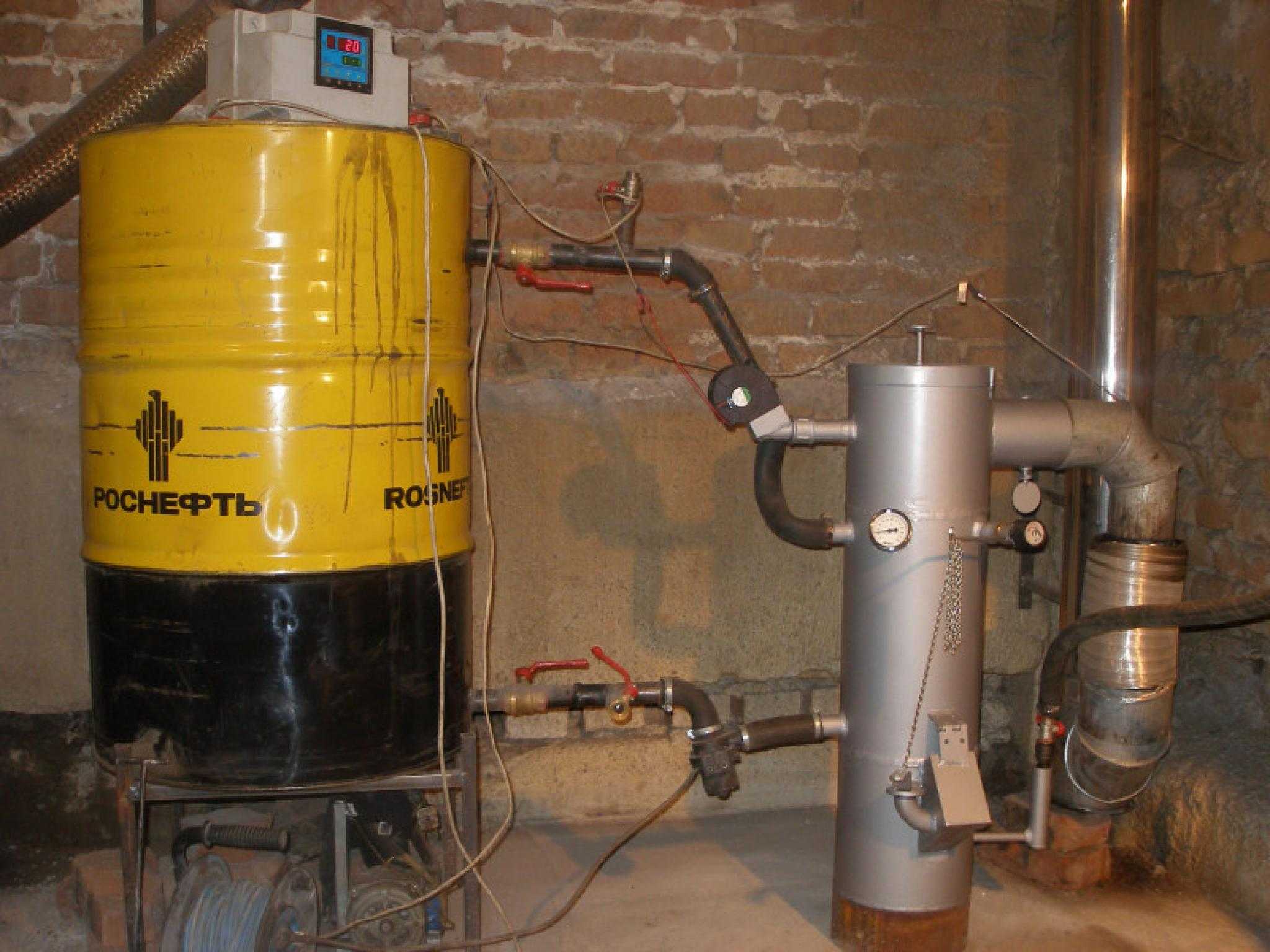

Котёл с водяным контуром спирального типа обеспечит работу отопительной системы загородного дома
Оборудование российского производства
В большей части российских котлов реализована другая технология: масло сначала испаряется, а затем его пары поджигаются. Таким образом, устраняются две основные проблемы с горелками: зависимость от качества отработанного топлива, многоступенчатая его подготовка, забившаяся форсунка.
Котел на отработанном масле для обогрева воздуха
Конструкция таких аппаратов проста: внизу камеры сгорания располагается тарелка. Перед началом подачи масла ее раскаляют, затем на раскаленный металл подают каплями масло. Топливо испаряется, пары поднимаются выше, где смешиваясь с воздухом, догорают.
При правильно настроенном режиме горения (температура в районе 600oC) происходит полное окисление всех составляющих, в том числе и тяжелых битуминозных. Как результат – на выходе получаем азот, пары воды и углекислый газ. При изменении температуры в ту или другую сторону на 200oC в «выхлопе» содержится масса вредных веществ, которые являются канцерогенами, мутогенами, вызывают отравление и еще целый спектр негативных последствий. Потому приобретать стоит именно промышленные сертифицированные агрегаты. Несмотря на их немалую цену (по сравнению с самодельными агрегатами), они окупаются в первый год, максимум – два (из-за дешевизны горючего).
БЕЛАМОС Серия НТ
Водогрейные котлы на отработанном масле «Беламос НТ» не требуют предварительной фильтрации топлива и его разогрева. Встроенный теплообменник позволяет добиться достаточно высокого КПД. Управляет работой электроника, которая контролирует температуру теплоносителя, поступление масла, отключает котел при затухании пламени. Для удобства обслуживания (требуется чистка камеры сгорания и чаши) имеются технологические люки. Выпускаются котлы на отработке «Беламос НТ» мощностью от 10 кВт до 70 кВт.
Котлы на отработке БЕЛАМОС Серия НТ
Печи «ЖАР
Печи «Жар» работают на отработанном масле, дизельном топливе, их смесях. Переход с одного топлива на другое происходит путем перевода переключателя в нужное положение. В печах на отработке «Жар» используется капельный способ подачи топлива, то есть, в них нет горелки и форсунки, которые забиваются и требуют чистки. Все котлы оснащены автоматикой, которая контролирует процесс.
В основном «Жар» — теплогенераторы для отопления производственных помещений но есть и водогрейные котлы. Это модель «Жар-20» мощностью 30 кВт и расходом топлива – 3 л/час. В котле имеется бак для дизельного топлива объемом 20 литров, и для отработки на 60 литров.
Печи отопительные на отработанном масле «ЖАР
Котлы и печи «Теплотерм»
Котлы «Теплотерм» выпускаются мощностью от 5 кВт до 50 кВт, КПД 90%. Водяная рубашка позволяет эффективно снимать тепло с корпуса и обеспечивать отопление помещений площадью от 50 м2. Выносной маслонасос может быть опущен в канистру или другую емкость с топливом, встроенные вентилятор наддува и блок питания маслонасоса обеспечивают работу системы.
Контролируется температура теплоносителя. Для регулировки имеется два режима, переключение происходит автоматически (встроенное термореле на выходе теплоносителя). Расход масла от 0,6 литр/час до 5,5 литр/час.
Котлы и печи «Теплотерм»
Водогрейные котлы ТЕПЛАМОС серии ТК-603
Котлы на отработанном масле «Тепламос ТК» работают по принципу испарителя. Масло попадает капельным путем на раскаленную тарелку. Особых ограничений по качеству используемого топлива почти нет, не требуется предварительного разогрева (если масло находится в отапливаемом помещении) или другой подготовки. Нужна только предварительная фильтрация для удаления инородных тел.
«Тепламос» выпускаются как одноконтурные, так и двухконтурные. Мощность оборудования от 15 кВт до 50 кВт, расход топлива 1,5 литр/час – 5 литр/час.
Котлов на отработке российского производства не так уж и много, но люди находят выход в любой ситуации. Например на обычный жидкотопливный ставят горелку для отработки, используют с этим видом топлива. Горелку купить проще и дешевле, чем новый котел. Есть эти узлы кустарного производства, а есть промышленного. Например, как в этом видео.
Подобные горелки устанавливаются на котлы КЧМ, которые могут тогда работать на отработке.
Есть котлы на отработке и самодельные.
Выбор материалов
При выборе компонентов котла следует руководствоваться принципом целесообразности. Если планируется отопление небольшого помещения – оборудование на отработанном масле можно сделать из газового баллона .
Достаточно небольшой модернизации. включающей в себя изготовление трубы с отверстиями. входного отверстия для подачи топлива и дымохода .
(Котел из газового баллона)
Если же необходимо сделать печь полностью из подручных материалов – следует правильно подобрать комплектующие. При выборе специалисты рекомендуют придерживаться таких требований :
- Марка стали и ее толщина. Можно использовать 15К или 20К. Они выдерживают значительную температуру без изменения конфигурации. Толщина стали для камеры сгорания – от 3 мм и более. Корпус изготавливается из металла 2 мм. Применение чугуна нецелесообразно. так как он сложно поддается обработке ;
- Сварка. Главным условием является герметичность конструкции и надежность сварочных швов ;
- Регулирование положения. Для этого к дну приваривают ножки с функцией изменения высоты .
После изготовления котла необходимо проверить его надежность и качество сварных швов. При испытании мощность необходимо наращивать постепенно. одновременно контролируя сохранение целостности элементов .
Меры безопасности
Самодельная установка на отработанном масле
Самым важным для потребителя остается вопрос – безопасно ли паровое отопление на отработанном масле? Все жалобы на неприятный запах и возгорание топлива связаны с несоблюдением правил безопасности.
Важно правильно подобрать состав отработанного масла. В нем не должны содержаться отходы бензина, ацетона и других легковоспламеняющихся средств
Также следует обратить внимание на сторонние примеси, свойственные автомобильной отработке. Именно они являются причиной преждевременного загрязнения горелки. Для воздушного отопления на отработанном масле должны быть предусмотрены следующие меры безопасности:
Для воздушного отопления на отработанном масле должны быть предусмотрены следующие меры безопасности:
- Дымоход с диаметром минимум 100 мм. Лучше всего использовать сэндвич-дымоход, так как на его поверхности образуется меньше всего сажи;
- Не допускается хранение емкостей с топливом в непосредственной близости от котла;
- Баки с отработанным маслом должны быть герметичными. В случае попадания в них воды произойдет разбрызгивание топлива во время работы горели. Это может привести к пожару;
- Температурное воздействие на котел отопления на отработанном масле намного выше, чем у твердого топлива. Поэтому толщина стенки теплообменника и камеры сгорания не может быть менее 2 мм;
- Во избежание задымления котельной в ней обустраивается система принудительной циркуляции. Рекомендуемый воздухообмен должен составлять 180 м³/ час на 1 м³ площади.
Только после выполнения этих требований можно говорить о безопасной системы отопления загородного дома на отработанном масле.
Работа вентилятора или турбины могут забирать большой объем воздуха из котельной. Поэтому мощность вентиляционной системы помещения должна быть выше в 1,2 раза.
Баланс преимуществ и недостатков
Казалось бы, идея практически лишена недостатков, но это не так. Чтобы принять взвешенное решение об использовании в своём доме такого отопления, нужно видеть не только плюсы от его применения, но и минусы.
Начнем с достоинств метода. Итак, если у вас есть регулярный доступ к бросовому топливу, каковым по сути является отработка, то вы можете эффективно использовать и одновременно утилизировать этот материал. Грамотное применение технологии позволяет получить тепло с полным сгоранием материала без выброса в атмосферу вредных веществ.
К прочим плюсам можно отнести:
- незамысловатую конструкцию отопительного агрегата;
- малые затраты на топливо и оборудование;
- возможность применения любого масла, которое есть в хозяйстве: растительное, органическое, синтетическое;
- горючий материал можно использовать, даже если загрязнения составляют десятую часть от его объёма;
- высокая эффективность.
К недостаткам метода следует отнестись со всей серьёзностью. Если не соблюдать технологию процесса, может произойти неполное сгорание топлива. Его пары опасны для окружающих.
Если бы недостатков у отопления на отработке было больше, чем преимуществ, не появлялись бы в продаже вот такие изделия заводского производства, которые раскупают как горячие пирожки, несмотря достаточно высокие цены
Не зря главным требованием при обустройстве отопления на отработке является наличие вентиляции в том помещении, где будет эксплуатироваться котел.
Перечислим и другие минусы:
- поскольку для хорошей тяги нужен качественный дымоход, он должен быть прямым, а его протяженность – от пяти метров;
- дымовую трубу и плазменную чашу нужно регулярно и основательно чистить;
- сложность капельной технологии заключается в проблемном розжиге: на момент подачи топлива чаша уже должна быть раскаленной;
- эксплуатация котла вызывает высушивание воздуха и выгорание кислорода;
- самостоятельное создание и применение водогрейных конструкций может способствовать понижению температуры в зоне сгорания, что ставить под угрозу эффективность процесса в целом.
Чтобы решить последнюю из приведенных выше проблем, можно смонтировать водяную рубашку там, где она не сможет повлиять на качество горения – на дымоходе. Перечисленные недостатки привели к тому, что изделие без существенных доработок практические не применяется для обогрева жилых помещений.
Если нет желания или времени сооружать агрегат собственными руками, можно воспользоваться многочисленными предложениями от мастерских, занимающихся производством и установкой металлоконструкций разных масштабов:
Галерея изображений
Фото из
Печь на отработке поточного производства
Модель с большим теплообменником
Бак для долива отработанного масла
Резервуар для первоначальной заливки топлива
Достоинства
Экологичность
Всем известно о существовании проблемы утилизации отработанного масла. Порядка 70% отработанных ГСМ (горюче-смазочных материалов) сбрасывается в водоемы. Безусловно, решение вопроса таким образом незаконно. Все же такие факты имеют место сплошь и рядом, поэтому поиск способов исправления подобной ситуации особо актуален.
Один из таких способов – использование водогрейных котлов, функционирующих на отработанных ГСМ. Это дает возможность, во-первых, решить проблему утилизации, и, во-вторых, обеспечить теплом помещения внутри зданий и сооружений. Важным моментом является то, что от их применения не страдает окружающая среда, а это хороший шанс сохранить природу для будущих поколений в первозданном виде.
Окупаемость
В данных условиях котлы используются более интенсивно, что приводит к возврату потраченных денег в еще более сжатые сроки. Выгода от использования таких отопительных систем состоит еще и в том, что владельцы предприятий имеют при этом возможность бесплатно утилизировать собственные отходы.
Автономность
Котлы отопления, действующие на отработанном масле, характеризуются высокой степенью автономности. Их использование оправдано даже в условиях, не предполагающих применение подобных систем. Поэтому, даже сложно сказать, в каких ситуациях их нельзя применять.
Универсальность
Котлы используются как для водяного, так и для воздушного отопления, причем в любой сфере жизнедеятельности человека. Их, как правило, используют в основном в промышленных целях. Применение подобного оборудования особенно целесообразно на тех предприятиях, которые имеют дело с отработанными горюче-смазочными материалами. Таких организаций немало, поэтому котлы данного виды всегда находят своих покупателей.
Отличный пример их применения – станции технического обслуживания машин. Именно здесь образуются большие количества отработанного машинного масла. Поэтому использование подобных отопительных систем дает возможность рационально организовать работу.
Еще один удачный вариант частного использования – применение данных котлов для отопления гаражей. Многие автомобилисты так и поступают. Занимая свое место в помещении для автомобиля, котел обеспечивает необходимую температуру.
Мы указали лишь наиболее характерные области применения отопительных котлов данного вида. Но существует еще много способов использования оборудования, действующего на отработанном масле.
Безопасность
Не исключено, что кто-то будет сомневаться в безопасности данных котлов, но это не так. В производстве современных котлов используются последние технологические веяния, что позволяет создавать высококачественное оборудование, совершенно безопасное для окружающих. Этот аспект весьма важный, поэтому производители держат его под своим постоянным контролем.
Комфорт
Компании, производящие котлы, функционирующие на отработанном машинном масле, прилагают все усилия для того, чтобы их эксплуатация была максимально комфортной для возможных покупателей.
К примеру, вас не будут беспокоить неприятные запахи, характерные для применения подобного оборудования, поскольку они полностью отсутствуют. При работе котел не причиняет какие-либо неудобства. Этот момент особенно важен для частных лиц, ведь для любого владельца частного дома первостепенной задачей является создание уюта в собственном доме.
Простота эксплуатации и легкость монтажа
Использовать данный вид оборудования легко смогут даже те, кто мало знаком с подобными устройствами. Процесс работы котла характеризуется высокой степенью автоматизма, а это – одно из главных свойств современного оборудования.
Отработанное масло — топливо для такого типа котла
Легкость эксплуатации обеспечена простотой конструкции котла. Она до такой степени элементарна, что некоторые умудряются изготовить подобное оборудование своими руками. Нужно предостеречь, однако, любителей экспериментов, от подобного шага, поскольку он может завершиться плачевными последствиями. Специализированные предприятия испытывают выпускаемые ими котлы перед реализацией, а самодельное оборудование, как правило, не подвергается подобной проверке.
Подача масла в печь на отработке. Изготовление печи на отработке из газового баллона
Газовый баллон идеально подходит для изготовления из него печи, то есть его форма, толщина. Особенно часто такую конструкцию применяют в бане. Для этого нужны такие материалы:
- Газовый баллон стандартного типа: на 50 литров, его стенки должны быть около 1,5 см толщиной, так как если стенка будет толще, то нагреваться прибор будет дольше.
- Листы стали. Это нужно для изготовления емкости, из которой будет поступать масло.
- Оцинкованная труба для дымохода.
- Трубы для горелки.
- Уголки из стали для ножек.
Для изготовления печи на отработанном масле нужны дрель, угловая шлифовальная машина, сварочный аппарат, а также набор слесарных инструментов, рулетка, уровень.

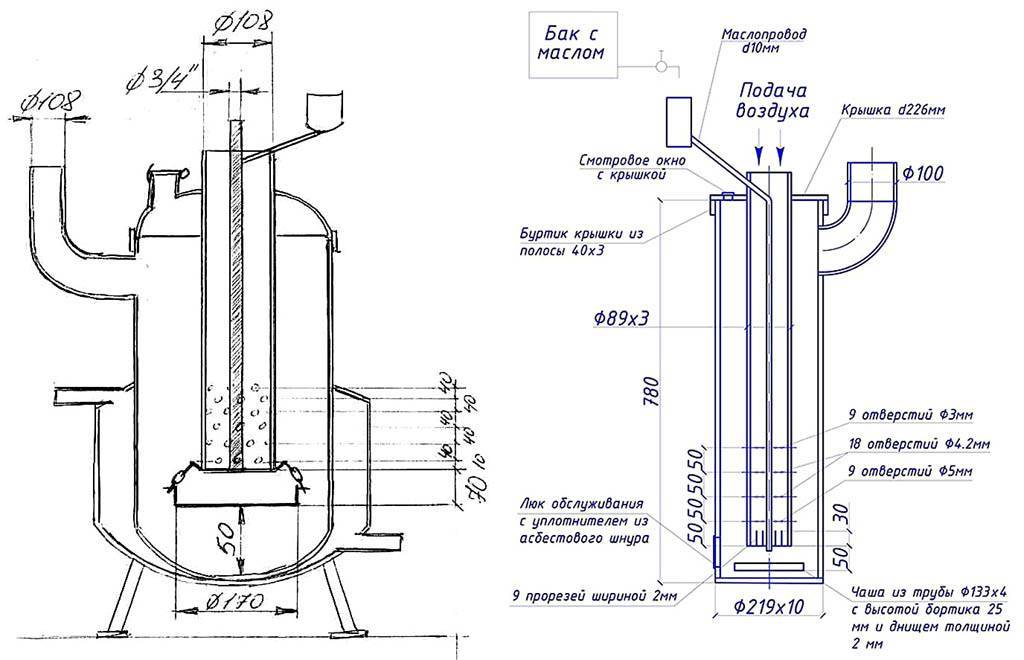

Чертеж печи на отработке из газового баллона очень важен при конструировании. Для начала газовый баллон должен быть пустым, его нужно вскрыть, так как остатки газа все ровно остаются. Также нужно слить весь конденсат. Очистить баллон водой несколько раз. Очистка должна осуществляться только на улице, и ни в коем случае ни в помещении.
Рис. 6 Вариант агрегата на отработке изготовленногоиз баллона
Далее нужно срезать верхушку. Для того чтобы поставить ровно отметки для среза можно набрать в баллон воды и закопать его в землю до половины. Срез делается угловой шлифовальной машиной, то есть болгаркой, вместе с водой внутри. Далее начнет течь вода через разрез, стоит подождать, когда вытечет лишняя вода, после этого полностью срезается верхушка.
Согласно чертежу печи на отработанном масле своими руками далее следует сделать отверстие для дымохода. Оно делается на корпусе баллона на расстоянии 10 см от верха. Диаметр этого отверстия должен быть одинаковым с трубой дымоходом. Горизонтальная труба (около 40 см) приваривается сварочным аппаратом к баллону, а уже к ней крепится вертикальная часть, которая должна достигать не менее 3,5 м.
Рис. 7 Дымоходная труба агрегата на отработке.Отделка потолка над печью в бане
В корпусе над дном нужно вырезать отверстие для поддува. Оно имеет прямоугольную форму. И потом на него крепится дверца для регулировки интенсивности горения. На дно баллона устанавливается емкость для отработки. Ее можно изготовить из трубы диаметром 17 см, высоту можно взять около 10 см. К этой трубе нужно приварить дно герметичным швом. Из листка стали нужно вырезать крышку для емкости с маслом. На ней должно быть 2 отверстия: одно для трубы-горелки – 10 см, второе для подачи топлива и воздуха 4 см. В этой конструкции также как и в других чертежах и сборках печей на отработанном масле нужна заслонка на отверстие для подачи топлива.
Труба-горелка должна быть высотой как газовый баллон. Один конец нужно приварить к нижней камере сгорания, а ко второму круглую деталь, вырезанную из листа стали. Диаметр этой детали равен диаметру баллона.
Также на трубе следует дрелью просверлить отверстия диаметром 1 см их должно быть около 40 шт. они располагаются рядами. Далее вся получившаяся конструкция помещается в баллон. Отверстие для дымохода должно располагаться над верхней круглой деталью. К полученной конструкции сверху приваривается крышка баллона, которую ранее отрезали.
К баллону также нужно приварить ножки из подготовленного уголка. Теперь в готовую конструкцию, сделанную своими руками можно залить отработку, через дверцу для поддува.
Часто при изготовлении печей на отработанном масле используют другой способ подачи масла. Например, пускается патрубок, через трубу-горелку, диаметром около 2 см, в которую врезают еще один под углом. Ко второму патрубку можно подсоединить емкость с маслом. Такая конструкция делается своими руками.
Процесс обслуживания котлов на отработанном масле
Для эффективной работы котлов на отработанном масле необходимо регулярное обслуживание. Это позволит поддерживать высокую эффективность работы оборудования и предотвращать возникающие проблемы.
1. Замена фильтров
Один из важных аспектов поддержки работы котла на отработанном масле – замена фильтров. Фильтры служат для удаления примесей и загрязнений из масла, что помогает предотвратить поломки и повысить его эффективность.
2. Очистка сгоревших частей
В процессе работы котла на отработанном масле сгорают отложения и загрязнения. Регулярная очистка сгоревших частей котла помогает улучшить его эффективность и снизить вероятность возникновения неполадок.
Пример плана обслуживания котлов на отработанном масле
Шаг
Описание
1
Замена фильтров
2
Очистка сгоревших частей
3
Проверка регуляторов и клапанов
4
Регулировка подачи топлива
Это лишь некоторые шаги, которые рекомендуется выполнять в процессе обслуживания котлов на отработанном масле. Периодичность обслуживания и дополнительные действия могут различаться в зависимости от типа и модели котла.
