Отопление частного дома своими руками: схемы, видео

Как сделать отопление самому без насоса из полипропилена

Полимерные трубы из полипропилена получили популярность благодаря доступной цене, качеству материала и простоте монтажа. Справиться со сборкой сможет и новичок, достаточно только купить или взять в аренду паяльник — специальный нагреватель, предназначенный для соединения элементов между собой.

Аморфность полимера к агрессивной среде под действием высоких температур является залогом долговечности системы. Материал оказывает минимальное сопротивление направленному движению теплоносителя, что делает контур из полипропиленовых труб наиболее пригодным для организации гравитационной циркуляции жидкости.

Последовательность выполнения работ:

Размечают места установки батарей, точки подключения подводок и трассы магистралей. Схему наносят на стенах, начиная с самого дальнего участка, постепенно приближаясь к топочной, где будет установлен котёл. Магистрали должны иметь наклон от 2 до 8 мм.
После нанесения разметки определяют, на каком уровне должен стоять котёл. Входной патрубок не должен быть выше возвратной магистрали. Если это условие не выполняется, потребуется корректировка разметки либо обустройство приямка для заглубления котлоагрегата.
Пробивают отверстия в перегородках и вырезают борозды под скрытую прокладку.
Выполняют контрольную проверку правильности нанесения разметки и приступают к монтажу. Сначала устанавливают радиаторы, затем собирают подводки и прокладывают магистрали.

Собранный контур медленно заполняют водой через кран подпитки в нижней точке. Воздух из труб уйдет в расширительный бачок. Для заполнения батарей следует воспользоваться ручным воздухоотводчиком.

Какой нагреватель выбрать

Как подобрать котел для системы отопления частного дома, чтобы было тепло и оборудование служило надежно. Выше мы уже рассмотрели основные типы котельного оборудования, их достоинства и недостатки. Какие еще критерии могут повлиять на выбор типа и конструкции:

Топливо которое будет использоваться. Это обстоятельство зависит от его доступности. Нет смысла покупать газовый котел при отсутствии в доступной близости магистрального газа. Самым дешевым и надежным вариантом является дровяное отопление, но оно превращает жильца в кочегара

Можно так же обратить внимание на дизельный или электрический агрегат. Особенности размещения котла в доме

Может быть выбран настенный или напольный вариант. Конструкция котла – он может быть одноконтурным или двухконтурным.

Строительный рынок заполнен котельным оборудованием импортного и отечественного производства. Ведущие позиции на нем традиционно занимают производители из Германии, Словакии, Франции, Италии и Чехии.

Некоторые из них присутствуют на рынке котельного оборудования уже более века

Однако имеет смысл обратить внимание на оборудование отечественных производителей, которое, в ряде случаев, надежнее импортного и более ремонтопригодно

Особое внимание при покупке котла нужно обратить на состояние сопровождающей техдокументации, которая включает в себя:

гарантийную книжку;
сертификат соответствия;
акт санитарной экспертизы;
разрешение на эксплуатацию.

Следует понимать, что на рынке присутствует множество подделок, особенно известных брендов. При приобретении котла желательно участие опытного специалиста.

Не следует ограничиваться эксплуатацией всего лишь одного котла. Тогда при выходе из строя одного агрегата или при перебоях с горючим, в качестве временной замены надо использовать второй, резервный – твердотопливный котел для отопления частного дома.

Мощность агрегата должна обеспечить нагрев до приемлемой для проживания температуры. Поддержание ее стабильного уровня также требует определенных затрат, зависящих от степени утепления дома. Прошли те времена, когда теплоносители были дешевы и о высоком их расходе мало кто заботился.

Сегодня обязательным считается утепление снаружи и изнутри, использовании герметичных стеклопакетов и плотно закрывающихся дверей.

Величина тепловых потерь для различных зданий принимается следующей:

В размере 130-200 Вт/м для домов без утепления;
90-110 Вт/м, если здание постройки 80-х или 90-х годов прошлого века с утеплением по нормативам того периода;
50-70 Вт/м для домов с хорошими стеклопакетами, тщательно изолированных и построенных от конца 90-х.

Для определения необходимой компенсирующей мощности агрегата указанные нормативы нужно умножить на суммарную площадь обогреваемых помещений.

Необходимая мощность котла в первом приближении может быть определена из расчета 1 кВт на 10 м3 отапливаемой площади.

Выбирая двухконтурный газовый котел для системы отопления можно решить проблему не только обогрева жилища, но и горячего водоснабжения.

Наиболее эффективными на сегодняшний день являются газовые котлы, как в части экономии, так и по безопасности эксплуатации.

Электрокотел способен сильно удивить потребителя счетами за электроэнергию. К тому же мощность и техническое состояние поселковых электросетей не всегда обеспечивает необходимое количество энергии. Без света может оказаться весь поселок.

Дизельные котлы очень неудобны в эксплуатации, поскольку требуют размещения в отдельном здании из-за присущего солярке запаха. К тому же они требуют повышенного внимания по причине образования огромного количества сажи и гари.

Виды основных систем отопления

Различные конфигурации систем отопления отличаются друг от друга только видом перемещения теплоносителя по системе трубопроводов, основное свойство всегда одинаково – вода, нагреваясь, перемещается по трубопроводу и тем самым обогревает помещения на различных этажах.

Существует три главные разновидности отопления частного малоэтажного дома:

Системы с естественным побуждением:
Системы с механическим побуждением;
Системы отопления с использованием и естественного и механического движения воды.

Можно выделить еще три вида систем отопления в частном доме:

Системы радиаторные;
Системы вида «Теплый пол»;
Плинтусное отопление.

Материалы и инструменты

Чтобы соорудить газовый котёл, подготовьте следующие материалы и инструменты:

электрическую дрель;
пассатижи;
уровень;
угол;
рулетку;
трубу металлическую;
стальной лист;
трубу газопроводную;
дверцы для создания топки;
кирпич красный;
арматуру;
глину;
оцинкованную жесть;
сварочный инструмент;
термостат;
автоматику;
дефлектор.

Если с большей частью вышеперечисленного всё понятно, то правильно подобрать автоматику, дефлектор и термостат — не самая простая задача. На что ориентироваться при их выборе:

термостаты бывают проводными и беспроводными. Первые стоят чуть дешевле вторых. Выбирайте программируемые модели, с их помощью проще контролировать и регулировать температуру котла. Конструктивно термостат состоит из двух устройств. Одно размещают в комнате, другое — на фасаде котла. Когда температура в помещении падает, термостат запускает отопитель в работу

Обратите внимание на отечественные модели устройств. Они ничем не уступают дорогим зарубежным аналогам;
в понятие «автоматика для газовых котлов» входят: модуль пламенного контроля, защита от перегрева, контроллер тяги, подрывной клапан. Эти устройства продаются отдельно

Для нормальной работы отопителя нужны все перечисленные устройства. Не выбирайте самые дешёвые или слишком дорогие модели. Остановитесь на средней цене;
дефлектор обеспечивает хорошую вытяжку. Его устанавливают его сверху дымоходной трубы. Для самодельного газового котла подойдёт модель в виде конусообразного зонтика из нержавеющей стали

Эти устройства продаются отдельно. Для нормальной работы отопителя нужны все перечисленные устройства. Не выбирайте самые дешёвые или слишком дорогие модели. Остановитесь на средней цене;
дефлектор обеспечивает хорошую вытяжку. Его устанавливают его сверху дымоходной трубы. Для самодельного газового котла подойдёт модель в виде конусообразного зонтика из нержавеющей стали.

Контуры напольного обогрева

Как и коллекторная схема, водяной теплый пол монтируется в процессе строительства или ремонта двухэтажного дома. Есть 2 способа устройства напольного обогрева:

замоноличивание змеевиков из труб в цементно-песчаной стяжке;
раскладка труб греющих контуров в теплораспределительных металлических пластинах без заливки стяжки.

Концы труб Ø16 х 2 мм, уложенных змейкой либо улиткой, подсоединяются к гребенке, о которой говорилось выше и подробно рассказано в отдельной публикации. Коллектор со смесительным узлом или термоголовками RTL обеспечивает подачу в контуры теплоносителя с температурой не выше 50 °С.

Преимущества теплого пола очевидны – реальная экономия энергоносителей 15—20% за счет нагрева поверхности до температуры 20—25 °С и комфорт для проживающих в доме. Теперь о негативных моментах:

Устройство теплого пола в двухэтажном жилище – затея не из дешевых. По стоимости материалов и монтажа это самый дорогой вариант отопления помещений.
Греющие контуры, особенно в цементной стяжке, очень инертны в плане регулировки. Представьте, холодный монолит выходит на рабочий режим в течение суток. Чтобы комната не перегревалась, треть от потребной тепловой мощности должны поставлять батареи, быстро реагирующие на изменение температуры воздуха.
В случае неисправности либо утечки воды в контуре бетонную стяжку придется ломать.

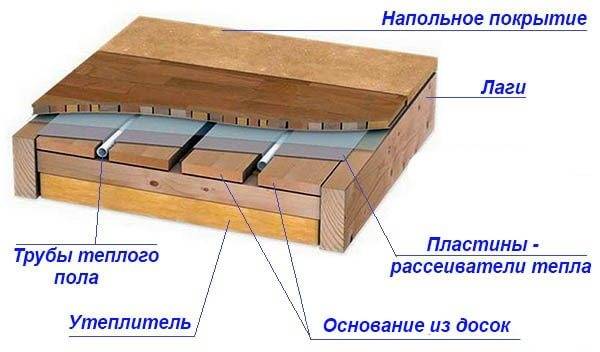

Способ устройства теплых полов без цементной стяжки Невзирая на перечисленные проблемы, теплые полы используются домовладельцами все чаще – слишком уж комфортный обогрев и ощутима экономия топлива. В отличие от других систем отопления, греющие контуры абсолютно не портят интерьер помещений.

Устанавливаем отопление: схема и порядок работ

Водяное отопление своими руками производится по четкому плану действий.

Итак, у вас нарисована схема частного дома, на ней отмечены будущие батареи, просчитана длина труб, вы уже определились с системой отопления дома, изучили видео и готовы приступать к строительным работам своими руками.

По возможности, система секций должна быть шире оконного блока.

Однако на практике это не всегда выдерживается. Если окна частного дома не пропускают холодный воздух внутрь помещения, то суммарная длина всех секций может быть меньше, чем окно.

Установка радиаторов осуществляется четко по уровню и всегда ниже оконного проема. Красота, конечно, важна, но не первостепенна.

Случайно допущенный уклон, даже небольшой, создаст эффект подземной речки – со стороны приподнятого края будет раздаваться журчание жидкости. Поэтому проверяйте установку уровнем.

Важно соблюсти расстояния от пола и от стен. Идеальным принято считать расстояние от батареи до стены 3-5 м, а до пола – не более 10 см

Для удаления случайно попавшего воздуха стоит вмонтировать вентиль или кран Маевского.

К развешенным радиаторам подводится штроба. Рассчитайте так, чтобы остался паз глубиной 4-6 мм от фитинга до края — при нагреве труба может увеличиться.

Используйте длину менее 10 метров или вваривайте изгибы для компенсации теплового расширения.

Есть варианты применения медных или нержавеющих труб, однако наиболее хорошо себя зарекомендовали в сочетании «цена-качество» армированные полипропиленовые.

Они относительно недорогие и их удобно монтировать.

Существуют разные модели подключения радиаторов, проводящих водяное теплоснабжение.

Нижняя схема (подвод и отвод присоединяются к нижним патрубкам секций), она чревата теплопотерями 12-15% и неравномерным прогревом батарей.

При одностороннем подключении подвод монтируется к верхней части секции, а обратка – к нижней части этой же секции. При таком подключении все секции прогреваются равномерно.

Если количество секций значительно, то оптимально применять диагональное подключение. Оно отличается от одностороннего тем, что отвод монтируется к нижней части противоположной секции.

Когда ясна схема подключения секций батарей отопления, приступаем к установке системы труб.

Конечно, стоит посмотреть видео монтажа и потренироваться на обрезках, оставшихся после того, как окончена установка трубы в штробу.

Оплавляем трубу и фитинг разогретым до 260 градусов паяльником. Совмещение нужно производить путем вдавливания меньшего сечения в большее.

Установка водяного отопления частного дома

На первом этапе выполняется установка отопительного котла. Он должен располагаться на подставке, отлитой из цементно-песочной смеси. После этого подсоединяют трубу отвода отработанных газов котла к центральному дымоходу. Место стыка обязательно заделывают жаростойкой мастикой или глиной, которая не растрескивается под воздействием высокой температуры.

На следующем этапе выполняют установку отопительных батарей. Их размещение должно быть строго под подоконниками, что позволяет создать тепловой барьер, предотвращающий, проникновение холодного воздуха через оконные щели. Сама установка радиатора достаточно проста и выполнима своими руками. Батарея навешивается на специальные кронштейны, закреплённые в стене при помощи дюбелей. Но, несмотря на всю кажущуюся простоту, существуют нюансы. которые нужно учитывать:

Перед началом установки радиаторов выполняется разметка стен. Все радиаторы в частном доме должны располагаться на одном уровне и в горизонтальном положении, чтобы теплоноситель циркулировал беспрепятственно.
Батарею при установке лучше не распаковывать, чтобы не повредить в процессе крепления.
От нижней части батареи до напольной поверхности должен оставаться промежуток не менее 70 мм, но не более 150 мм.
Отопительный радиатор должен, находится на 20 мм расстоянии от стены.

После завершения монтажа батарей переходят к разводке труб и установке сопутствующих узлов.

Сливной патрубок с краном на конце, для удаления из системы воды. Его установка должна происходить в самой нижней точке системы обогрева частного дома.
Расширительный бачок монтаж, которого выполняется в высшей точке системы отопления, но не меньше чем на высоте 3 м от котла.
В случае с принудительной системой отопления монтируется циркуляционный насос. Специалисты, рекомендует сделать обводной участок трубопровода, который в случае поломки насоса возьмёт нагрузку на себя.
При помощи кранов желательно оградить каждый самостоятельный элемент системы отопления. Это позволит в случае необходимости выполнить ремонт любого узла без полного слива теплоносителя.

Если схема отопления предусматривает наличие нескольких стояков, то в местах разводки трубопровода обязательно устанавливается балансировочный вентиль. В первую очередь — это необходимо для уравнивания разницы гидравлического сопротивления в различных ответвлениях отопительной системы.

Монтаж системы отопления своими руками

Монтажные работы следует начинать с установки отопительного котла. Если мощность оборудования не превышает 60 кВт, ставить прибор можно на кухне, если она выше, для котла следует отвести отдельное помещение. К источникам тепла, которые сжигают разные виды топлива, нужно обеспечить приток воздуха. Кроме того, необходимо обеспечить отвод продуктов горения. Сделать это можно при помощи правильно обустроенного дымохода.

При установке котла отопления нужно соблюдать определённые правила. Расстояние до ближайшего оборудования и стен должно быть не менее 0,7 м. Обвязка агрегатов, которые работают на разных видах топлива, практически не отличается. На рисунке показан вариант обвязки газового котла с принудительной системой циркуляции.

Данный способ обвязки используется чаще всего. Другие схемы предусматривает наличие собственных насосов, чтобы обеспечить непрерывную циркуляцию нагретого теплоносителя.

Если для обслуживания отопительной системы используются твёрдотопливные теплогенераторы, при их подключении нужно учитывать такие нюансы: вследствие инертности прибора может произойти перегрев теплоносителя и его закипание. Чтобы избежать неприятных ситуаций, необходимо устанавливать циркуляционный насос на обратке. Также монтируется дополнительная система безопасности, которая состоит из таких элементов:

предохранительный клапан;
автоматический воздухоотводчик;
манометр.

Важную функцию выполняет предохранительный клапан, ведь именно он отвечает за сброс лишнего давления в тех случаях, когда теплоноситель перегревается. Наиболее эффективная схема обвязки твёрдотопливного котла представлена на рисунке ниже.

Ещё одной проблемой, с которой часто сталкиваются при эксплуатации отопительной системы на твёрдотопливных котлах, является скопление конденсата на элементах агрегата. Происходит это вследствие попадания холодной воды с раскалённую срезу. Чтобы предупредить конденсацию теплоносителя, в системах устанавливают трёхходовый клапан и байпас.

Монтаж труб отопления

Обустроить отопительную систему в частном доме невозможно без трубопровода. В старых домах встречаются чугунные трубы из прошлого века. Они могут похвастаться длительным сроком эксплуатации, прочностью и надёжностью. Однако сегодня такие изделия применяются крайне редко, ведь их практически полностью вытеснили более лёгкие, удобные и дешёвые трубы, которые могут быть изготовлены из таких материалов:

сталь;
медь;
нержавеющая сталь;
полипропилен;
полиэтилен;
металлопластик.

Выбор и установка радиаторов

Это раньше доступны были традиционные, чугунные, не весьма эстетичные батареи, которые применялись в каждом частном доме или многоэтажках. Сегодня же в специализированных магазинах отопительной техники моделей радиаторов настолько много, все они отличаются друг от друга ценой, техническими характеристиками, внешним видом, что могут возникнуть затруднения с выбором. Как правило, классифицируют эти изделия в зависимости от материала, из которого они изготавливаются.

Алюминиевые батареи лёгкие, прочные, надёжные, имеют отменные показатели теплоотдачи. Изделия выполняются из цельного сплава, что обеспечивает их долговечность;
Биметаллические радиаторы применяются преимущественно в системах центрального отопления. Внутри они оснащены трубчатым каркасом из стали;
Стальные панельные батареи – лучший вариант, который специалисты рекомендуют для использования при обустройстве отопительной системы в частном доме. Для регуляции температуры воздуха в помещении можно установить термостатические вентили;
Чугунные радиаторы отопления сегодня представлены в широком ассортименте. Это не советские «гармошки», а долговечные, безопасные и надёжные изделия, которые характеризуются привлекательным дизайном.

Тип системы отопления и вид теплоносителя зависит от этажности и площади дома, доступности того или другого топлива. Обустроить отопительную систему в частном доме можно своими руками, если придерживаться рекомендаций по выбору и монтажу оборудования.

Одноконтурная система с байпасами

Перед батареями между прямой и обратной подводкой устанавливаются вертикальные трубы – байпасы, создающие альтернативный путь для жидкости. Тепловой поток, дошедший до теплоприбора, разделяется. Часть поступает в радиатор, а основная масса устремляется к следующим отопителям. Батареи и трубы быстро нагреваются.

Байпасы бывают двух видов:

Нерегулируемые – простые перемычки между трубами. Они неудобны – не позволяют менять температуру в радиаторном корпусе и перекрывать линию при аварии.
Регулируемые – на байпас ставится запорно–регулировочный кран для перекрытия линии и изменения интенсивности отопления.

В состав такой системы входят:

Котлоагрегат для нагрева воды.
Магистрали для подачи теплоносителя.
Радиаторы из алюминия, биметалла, стали или чугуна.
Гидробак открытой или закрытой конструкции.
Принудительные схемы дополнительно оснащаются циркуляционным насосом, реле и устройствами для сброса излишнего давления.
Запорные и регулирующие краны – ставят на основные магистрали и на каждый радиатор.
Воздухоотводчики Маевского – устанавливаются на каждый отопитель и препятствуют образованию воздушных пробок.

Опрессовка и запуск отопления

Опрессовка системы отопления

Перед запуском отопления необходимо провести опрессовку системы. Для этого забейте все радиаторы и закройте штуцеры на котле. Откройте задвижку, подключенную к давлению воды и насосу отопления. Запустите насос, чтобы заливная вода залетела в систему и подняла давление до нужной отметки. После этого отрегулируйте давление с помощью Виалоновского манометра до 2-3 атмосфер.

Запуск отопления

После опрессовки системы, проведите первый запуск отопления. Для этого откройте штуцер на котле и дайте воду пройти полностью через систему. После того, как вода отогрелась в котле, откройте задвижку на радиаторах. За несколько минут воздух из радиаторов выйдет, и через них начнет циркулировать горячая вода.

Если в радиаторах будет шуметь вода, значит, в сети есть воздух. Для его удаления надо поднять терморегулятор на максимум и оставить на 10 минут, затем отрегулировать показания по материалам производителя.

После того, как вода разогрелась и все радиаторы нормально работают, отрегулируйте температуру на терморегуляторах в каждой комнате. Оставьте систему работать на небольшой мощности, чтобы снизить расход энергии и не перегревать помещение.

Достоинства и недостатки воздушного отопления

По сравнению с жидкостным отоплением воздушное имеет ряд преимуществ:

Распределительная часть системы отопления имеет предельно простое устройство и всецело доступна для самостоятельного изготовления. Это просто сеть воздуховодов с заслонками – нет ни расширительного бачка, ни радиаторов, ни воздухоотводчиков с предохранительными клапанами.
Воздуховоды легко делаются из самых дешевых материалов – фанеры, гипсокартона, жести или даже картона. При этом используется самый простой инструмент – никакие трубогибы или сварочные аппараты не понадобятся.
Применяемые для настройки температурного режима заслонки представляют собой примитивное и дешевое устройство, чего нельзя сказать о дорогих регулирующих вентилях для системы водяного отопления.
Об опасности протечек или замерзания системы можно навсегда забыть.
Из-за низко теплопроводности воздуха уменьшаются теплопотери в стены здания (водяная система теряет таким образом до 15% тепла).
Вся отопительная система прокладывается скрытым способом, поэтому интерьер всех помещений имеет безупречный вид.
Система практически не обладает инерционностью.
Остывший дом прогревается очень быстро.

Поскольку воздух подается во все помещения по канальной системе, для его очистки и увлажнения достаточно установить на главном воздуховоде всего один увлажняющий фильтр.

Устройство воздушного отопления

Как всегда, имеются и недостатки:

В уже готовой постройке перейти на воздушное отопление невозможно – оно интегрировано в конструкцию дома и сооружается параллельно с ним. Изменить систему, например, с целью модернизации, тоже не получится.
Требуется регулярное обслуживание – очистка фильтров или воздуховодов, если фильтры не установлены.

Нет возможности соорудить теплоаккумулятор, как в жидкостной системе отопления. Эта проблема актуальна для дизельных и твердотопливных отопителей, КПД которых является максимальным только при работе в режиме номинальной (наибольшей) мощности.

Схемы отопления – однотрубная и двухтрубная система, какая лучше, и от чего зависит выбор схемы

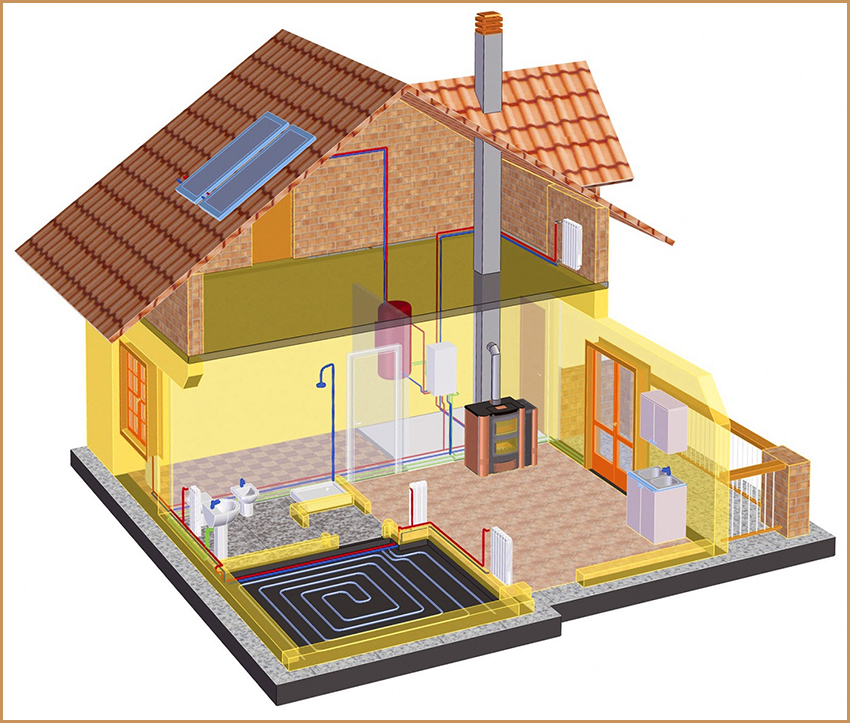

Отопление частного дома может быть выполнено своими руками по различным схемам. Основных способов устройства два – однотрубная и двухтрубная схема.

Однотрубная система отопления весьма популярна в среде индивидуальных застройщиков по следующим причинам:

Относительно демократичная стоимость устройства и его простота, позволяющая реализовать все своими руками. Достаточно владеть навыками сварщика средней квалификации.
Гидроустойчивость, при которой теплоотдача разводки не изменяется при отключении отдельного нагревательного элемента.
Экономное расходование основного материала – труб.
Система характерна невысокой инерционностью и быстрым прогревом контура, что объясняется уменьшенным количеством теплоносителя при такой схеме.
Эстетичный внешний дизайн, особенно, когда магистральная труба проводится в стене.
Применение современного запорного и регулирующего оборудования (автоматические и ручные регуляторы температурных значений) позволяет производить точную настройку системы и обеспечить ее стабильность.
Простота конструкции, определяющая ее надежность.
Простой монтаж, обслуживание и эксплуатация.

Использование средств автоматизации позволяет включить однотрубную систему в комплекс схемы управления «Умный дом», регулирующий ее работу в зависимости от погодных условий, времени суток, сезона и других факторов.

Основные нарекания на такую схему подключения для частного дома состоят в неравномерности нагрева отдельных элементов – чем больше удаленность от котла, тем медленнее нагреваются батареи, поскольку теплоноситель охлаждается по мере перемещения по контуру.

Частично такой эффект нивелируется использованием циркулярного насоса. Можно также увеличить количество секций в удаленных батареях, что позволит выровнять теплоотдачу.

Такими мерами можно в значительной степени снизить влияние отрицательных факторов. В результате водяное отопление, выполненное по такой схеме, считается лучшим для частных домов площадью до 150 м3.

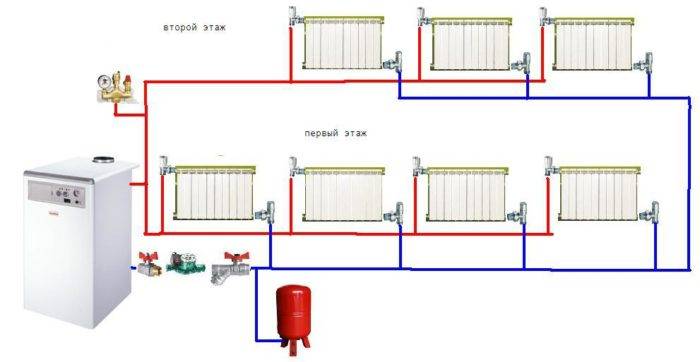

В двухтрубной системе отопления, наполнение всех радиаторов происходит одновременно. Этим обусловлен равномерный нагрев всего трубопровода.

Одновременно возникает возможность регулировки количества теплоносителя, проходящего в любом из коллекторов системы.

Такая схема, сделанная правильно своими руками имеет ряд определенных преимуществ:

Возможность автоматической регулировки температуры в каждом помещении.
Любой контур работает независимо, сбой в работе одного из них не влияет на функционирование остальных.

Вместе с тем имеются и определенные недостатки:

повышенная сложность конструкции;
большая материалоемкость разводки;
повышенная трудоемкость исполнения.

От выбора схемы отопительной системы загородного дома, зависит стабильность работы все системы. Так, для зданий с постоянным проживанием, допустимо использовать однотрубную схему подключения.

Двухтрубную систему лучше применять в домах периодического посещения, когда можно прогревать жилище с пониженным расходом горючего.

Выбор варианта подключения зависит от пожеланий застройщика и полностью находится в его компетенции.

Что потребуется для монтажа?

котел или печь;
трубы;
радиаторы;
расширительный бак;
стандартный набор инструментов для монтажа.

До покупки всего этого стоит понять, как работает водяное теплоснабжение и разработать план для обогрева дома или дачи.

Схема выглядит так – разогретый котлом теплоноситель (это может быть вода или специальная смесь) поступает в радиаторы, в которых остывает, отдавая тепло помещению.

Прохладный теплоноситель возвращается в котел, где нагревается снова. За счет таких непрерывных циклов происходит отопление вашего помещения.

Системы водяного отопления разделяются на естественные и принудительные. Остановившись на первом варианте, вы будете независимыми от электричества для работы насоса.

Перемещение жидкости по системе происходит за счет законов физики – горячий теплоноситель расширяется и устремляется вверх, а, снизив температуру, он уменьшается в объеме и опускается вниз.

При естественной циркуляции необходимо соблюсти уклон всех труб не менее 2 градусов (в идеале — 3-5), избегать труб малого сечения (для стояка подойдут трубы 40 мм, подводку к секциям отопления можно осуществить трубами, сечением 22-24 мм).

У естественной циркуляции есть серьезные недостатки: не допускается внутренняя разводка — при снижении уровня воды в расширительном баке, перемещение жидкости затруднено.

Также она применима только в случаях, когда расстояние по трубам между котлом и самым дальним радиатором не превышает 20 метров, а площадь отапливаемого помещения менее 150 кв.м.

Как видно, естественная циркуляция со своими ограничениями применима не всегда. В принудительной системе течение теплоносителя регулируется циркуляционным насосом.

Конечно, приобретение насоса – это дополнительные финансовые траты при покупке и плюс к счетам за электроэнергию ежемесячно, но зато посмотрите, какие преимущества – вы избавлены от необходимости четко выверять угол наклона, нет надобности соблюдать широкое сечение стояков, есть возможность сделать внутреннюю разводку труб и подключить, например, «теплый пол».

Различают две системы водяного отопления – одноконтурную и двухконтурную. Установка первого варианта предполагает только отопление.

Второй вариант, помимо отопления, обеспечивает помещение горячей водой и очень удобен на даче, в случаях, когда не планируется монтаж отдельного источника теплой воды.

Расчет системы отопления частного дома

Расчет мощности котла отопления

Мощность котла зависит от площади дома или квартиры, которая
нуждается в обогреве. Чтобы обогреть 10 м.кв. жилой площади при высоте потолка
в 3 метра и в хорошо утепленном здании нужен котел мощностью 1 кВт.

Приблизительный расчет мощности котла в зависимости от
площади дома представлен в таблице

Площадь дома, м.кв.	Мощность котла, кВт.
50-200	> 25
200-300	25-35
300-600	35-60

Важно! Расчеты котла для отопления дома нужно скорректировать с учетом таких параметров как:

особенности подачи энергоносителя

Для газа важно давление в
системе. Обычно производитель указывает мощность котла при номинальном давлении
газа

Реально оно ниже, поэтому нужно покупать котел с запасом мощности в
15-20%. Для электрического котла важно качество проложенных линий и мощность
трансформатора;

вид обогреваемого помещения. При обогреве нежилых помещений
расчетная мощность уменьшается на 20-40%. При обогреве зимнего сада –
увеличивается на 10-50% в зависимости от вида растений;

количество окон (с учетом вида остекления) и дверей. Чем
больше площадь, через которую может уйти тепло, тем больший запас на мощность
котла нужно обеспечить;

минимальный уровень температуры воздуха в регионе;

дополнительные потребности. Дополнительный нагрев воды для
пользования также приведет к увеличению мощности котла на 30-40%.

Можно воспользоваться программами для расчета отопления:

калькулятор расчета отопления дома
калькулятор расчета стоимости отопления дома

Совет. Если горячая вода нужна не постоянно, то стоит отдать
предпочтение котлам с приоритетом горячего водоснабжения. Тогда вода быстро
нагревается за счет того, что вся мощность котла направлена на нагрев воды.
Отопление же отключается. Но, поскольку горячая вода нужна не постоянно, то
система не успевает существенно остыть.

Расчет труб отопления

Самым современным материалом для изготовления труб на
сегодня является ПВХ или пластик. Они пришли на смену металлическим или
оцинкованным. Преимущество ПВХ труб в том, что они легче, дешевле, отличаются
меньшим диаметром, более просты в установке, не подвластны коррозии и
практически не засоряются. Самым новым поколением труб можно назвать
металлополимерную трубу TECEflex. Она легко гнется руками, что позволяет
придать ей любую форму.

Количество труб зависит от вида используемой системы и
отапливаемой площади. Также рассчитывается диаметр (сечение) труб.

Несколько особняком стоит система отопления теплый пол. В
данном случае трубы прокладываются по площади пола. Их количество определяется отдельно
в зависимости от способа установки пола.

Расчет количества радиаторов отопления

Радиаторы отличаются материалом изготовления.

Чугунные хорошо отдают тепло, отличаются низкой ценой, но
очень трудоемки в монтаже.

Алюминиевые – эстетичны, выдерживают высокое давление, легки
в монтаже, но имеют высокую стоимость.

Биметаллические – новинка на рынке, состоят из алюминиевого
корпуса и стальной трубы – удачная комбинация первых двух типов.

Ввиду того, что радиаторы рекомендуется располагать под
окном (чтобы тепло радиатора блокировало поступающий от окна холодный воздух)
то их количество должно равняться количеству окон или превышать его.

Кроме того, количество секций определяется размером окна и
площадью комнаты. Так рекомендуется, чтобы секций радиатора, который установлен
в жилой комнате было не меньше 7.

Закрывать радиатор декоративной панелью не стоит, это
снижает количество поступающего тепла.

Совет. В двухэтажном доме располагайте радиаторы друг под
другом для использования общего стояка.

Расчет терморегуляторов

Максимальное количество терморегуляторов зависит от
количества радиаторов, а минимальное определяется предпочтениями пользователей.

Совет. Прежде чем делать расчет отопления позаботьтесь о
качественном утеплении дома.
