Характеристики Ленинградки
При выборе установки следует обращать внимание, что она отличается по способу циркуляции теплоносителя:
- Вода передвигается принудительно. Ленинградка с насосом увеличивает циркуляцию, но при этом расходует электроэнергию.
- Вода движется самотеком. Осуществляется процесс благодаря физическим законам. Цикличность обеспечивается разностью температур и под действием силы тяжести.
Технические характеристики Ленинградки без насоса уступают принудительной по скорости передвижения теплоносителя и быстроте нагрева.
Для улучшения свойств оборудования его комплектуют различными приспособлениями:
- Шаровые краны – благодаря ним можно регулировать уровень температуры для обогрева помещения.
- Термостаты направляют теплоноситель в нужные зоны.
- Вентили используют для регулировки циркуляции воды.
Перечисленные дополнения позволяют модернизировать даже установленную ранее систему.
Достоинства и недостатки
К плюсам использования относят:
- Экономичность – стоимость элементов невысокая, монтаж можно провести самостоятельно. При эксплуатации экономится электроэнергия.
- Доступность – детали для сборки есть в любом строительном магазине.
- Система отопления частного дома Ленинградка при поломках легко ремонтируется.
Среди недостатков отмечают:
- Особенности монтажа. Для выравнивания теплоотдачи необходимо к каждому радиатору, расположенному далеко от котла, добавлять по несколько секций.
- Невозможность подключения к горизонтальной установке теплых полов или полотенцесушителей.
- Поскольку при формировании наружной сети используют трубы с большим сечением, то оборудование выглядит неэстетичным.
Как правильно монтировать?
Установка Ленинградки вполне осуществима своими руками, для этого выбирается 1 из способов:
1. Горизонтальный. Обязательное условие – закладывание в конструкцию напольного покрытия либо поверх него, выбрать необходимо на стадии проектирования.
Подающая сеть устанавливается под уклоном для обеспечения свободного передвижения воды. Все радиаторы должны быть расположены на одном уровне.
2. Вертикальный применяется в случае использования оборудования принудительного типа. Преимущество данного способа заключается в быстром нагреве теплоносителя даже при установке труб с маленьким сечением. Функционирование происходит благодаря монтажу циркуляционного насоса. Если хочется обойтись без него, тогда следует закупить трубы с большим диаметром и расположить их под уклоном. Вертикальная система водяного отопления Ленинградка монтируется байпасами, позволяющими выполнять ремонт отдельных элементов оборудования без его отключения. Длина не должна превышать 30 м.
Особенности монтажа системы отопления Ленинградка сводятся к соблюдению последовательности работ:
- Устанавливают котел и соединяют его с общей магистралью. Трубопровод должен проходить по всему периметру строения.
- Расширительный бак является обязательным элементом. Для его подключения врезают вертикальную трубу. Она должна быть расположена недалеко от нагревательного котла. Устанавливается бак выше всех остальных элементов.
- В подводящую сеть врезают радиаторы. Их снабжают байпасами и шаровыми кранами.
- Замыкают оборудование на нагревательном котле.
Видео-обзор система разводки отопления Ленинградка поможет понять порядок работ и соблюсти их последовательность.
«Несколько лет назад переехали жить за город. У нас установлена однотрубная система отопления в двухэтажном доме по типу Ленинградки. Для нормальной циркуляции подключил оборудование к насосу. Давления для обогрева 2 этажа хватает, не холодно. Все комнаты отапливаются хорошо. Устанавливается просто, дорогих материалов не требуется».
Григорий Астапов, Москва.
«При выборе отопления изучил много информации. По отзывам Ленинградка нам подошла за счет экономии материалов. Радиаторы выбрали биметаллические. Работает бесперебойно, полностью справляется с обогревом двухэтажного дома, но периодически следует прочищать оборудование. У нас спустя 3 года перестали на полную мощность работать радиаторы. Оказывается, на подступах к ним забился мусор. После прочистки функционирование возобновилось».
Олег Егоров, Санкт-Петербург.
«Система разводки отопления Ленинградка работает у нас уже не первый год. В целом довольны, легкий монтаж и простой уход. Трубы брал полипропиленовые, диаметром 32 мм, котел работает на твердом топливе. В качестве теплоносителя применяем антифриз, разбавленный водой. Оборудование полностью справляется с обогревом дома в 120 м2».
Алексей Чижов, Екатеринбург.
Порядок расчета сечения магистралей теплоснабжения
Перед тем как рассчитать диаметр трубы отопления необходимо определиться с их основными геометрическими параметрами. Для этого нужно знать основные характеристики магистралей. К ним относятся не только эксплуатационные качества, но и размеры.
Каждый производитель указывает значение сечения труб – диаметр. Но фактически он зависит от толщины стенки и материала изготовления. Перед приобретением определенной модели трубопроводов нужно знать следующие особенности обозначения геометрических размеров:
- Расчёт диаметра полипропиленовых труб для отопления делается с учетом того, что производители указывают наружные габаритные размеры. Для вычисления полезного сечения необходимо отнять две толщины стенки;
- Для стальных и медных трубопроводов даются внутренние размеры.
Зная эти особенности можно делать расчет диаметра коллектора отопления, труб и других компонентов для монтажа.
При выборе полимерных труб отопления нужно обязательно уточнить о наличии в конструкции армирующего слоя. Без него при воздействии горячей воды магистраль не будет иметь должной жесткости.
Определение тепловой мощности системы
Как правильно подобрать диаметр труб для отопления и следует ли это делать без расчетных данных? Для небольшой системы отопления можно обойтись без сложных вычислений
Важно лишь знать следующие правила:
- Оптимальный диаметр труб с естественной циркуляцией отопления должен составлять от 30 до 40 мм;
- Для закрытой системы с принудительным движением теплоносителя следует использовать трубы меньшего сечения для создания оптимального давления и скорости потока воды.
Для точного вычисления рекомендуется использовать программа для расчета диаметра труб отопления. Если же их нет – можно воспользоваться приблизительными вычислениями. Сначала необходимо найти тепловую мощность системы. Для этого необходимо воспользоваться следующей формулой:
Где Q – рассчитываемая тепловая мощность отопления, кВт/ч, V – объем комнаты (дома), м³, Δt – разница между температурами на улице и в помещении, °С, К – расчетный коэффициент тепловых потерь дома, 860 – величина для перевода полученных значений в приемлемый формат кВт/ч.
Наибольшие затруднения при предварительном расчете диаметра пластиковых труб для отопления вызывает поправочный коэффициент К. Он зависит от теплоизоляции дома. Его лучше всего взять из данных таблицы.
Степень теплоизоляции здания
Качественное утепление дома, установлены современные окна и двери
В качестве примера расчета диаметров полипропиленовых труб для отопления можно вычислить требуемую тепловую мощность комнаты общим объемом 47 м³. При этом температура на улице будет -23°С, а в помещении — +20°С. Соответственно разница Δt составит 43°С. Поправочный коэффициент возьмем равным 1,1. Тогда требуемая тепловая мощность составит.
Следующий этап выбора диаметра трубы для отопления – определение оптимальной скорости движения теплоносителя.
В представленных расчетах не учитывается поправка на шероховатость внутренней поверхности магистралей.
Скорость воды в трубах
Таблица для расчета диаметра трубы отопления
Оптимальный напор теплоносителя в магистралях необходим для равномерного распределения тепловой энергии по радиаторам и батареям. Для правильного подбора диаметров труб отопления следует принимать оптимальные значения скорости продвижения воды в трубопроводах.
Стоит помнить, что при превышении интенсивности движения теплоносителя в системе могут возникать посторонние шумы. Поэтому данное значение должно быть равно от 0,36 до 0,7 м/с. Если параметр будет меньше – неизбежно возникнут дополнительные тепловые потери. При его превышении появятся построение шумы в трубопроводах и радиаторах.
Для окончательного расчета диаметра трубы отопления следует воспользоваться данными из таблицы, представленной ниже.
Подставляя в формулу расчета диаметра трубы отопления в полученные ранее значения можно определить, что оптимальный диаметр трубы для конкретного помещения составит 12 мм. Это лишь приблизительный расчет. На практике специалисты рекомендуют к полученным значениям прибавить 10-15%. Это объясняется тем, что формула расчета диаметра трубы отопления может измениться из-за добавления новых компонентов в систему. Для точного вычисления потребуется специальная программа для расчета диаметра труб отопления. Подобные программные комплексы можно скачать в демоверсии с ограниченными возможностями расчетов.

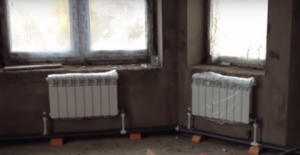

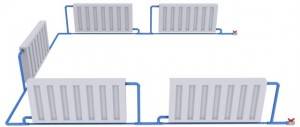

Классическое размещение «ленинградки» — контур кольцом по периметру
Впрочем, «ленинградка» может быть вполне оправдана и в двухэтажном доме (в интернете можно встретить схемы разводки даже на три этажа). Правда, в этом случае отопление потребует обязательно принудительной циркуляции – естественный подъем теплоносителя на значительную высоту создать — достаточно проблематично, так как требуется котел большой мощности, очень точный расчет диаметров труб на вертикальных и горизонтальных участках. А в этом случае рентабельность подобного подхода будет вызывать сомнения – проще врезать в контур циркуляционный насос нужной производительности.
В этом случае, кстати, не будет иметь особого значения и то, какой расширительный бачок будет использоваться. «Ленинградка» с принудительной циркуляцией хорошо вписывается и в закрытую, и в открытую систему отопления. Если контур устроен по закрытому принципу, герметично, то в качестве теплоносителя может использоваться и обычная вода, и специальные антифризы (подробнее об этом – в отдельной статье портала).
На рисунках, в качестве примера, показаны самые упрощенные схемы, которые на практике применяются чрезвычайно редко. Причина тому есть – она станет понятна после ознакомления с основными достоинствами и недостатками «ленинградки».
Достоинства и недостатки системы отопления «ленинградка»
Система «ленинградка» являет собой классический пример максимальной экономии на материалах и трудозатратах. Так, к ее основным достоинствам относятся:
- Расход труб при монтаже ленинградки более, чем на 30% ниже, чем у других схем разводки.
- Исходя из первого – объем монтажных работ также существенно ниже.
- Система обладает достаточно высокой универсальностью – подходит для одно- и двухуровневых зданий. Меняются лишь некоторые элементы ее оснастки.
Принцип функционирования
Если сравнить нынешнюю «Ленинградку» с той, что была 30 лет назад, то, конечно, благодаря современным технологиям теперешняя однотрубная система является более усовершенствованной с обширным функционалом.
Традиционная «Ленинградка» — это система отопительных приборов (сюда входят конвекторы, радиаторы и др.), которые соединены единым трубопроводом.
По такой системе беспрепятственно движется теплоноситель — вода или антифриз.
Основным элементом обогрева является котел. Радиаторы размещаются по периметру дома вдоль стен.
Об особенностях принудительной циркуляции теплоносителя можно прочитать здесь.
Подобная отопительная система подразделяется на два вида, исходя из того каким образом располагается трубопровод. Выделяется: горизонтальная и вертикальная.
Трубопровод системы может быть размещен как снизу, так и сверху. Практика показала, что наиболее высокая эффективность обогрева достигается в случае, когда трубы расположены вверху. Но за-то нижние гораздо легче устанавливать.
Для нижнего подключения приборов нужен насос, из-за этого немного снижается экономичность оборудования.
Если же предпочтение отдается верхнему способу размещения, тогда здесь стоит быть очень внимательным, от точности расчет на этапе проектирования будет напрямую зависеть эффективность работы отопительного котла.
Однотрубная Ленинградская отопительная система может применяться для небольших по размеру одно-, двухэтажных жилых построек, оптимальное количество радиаторов составляет 4-5 штук.
Если в действие приведено больше батарей (7-8), тогда нужно произвести расчеты конструкции с высокой точностью, чтобы не было никаких погрешностей. Если число радиаторов в доме начинается от 10 и более, тогда смысла в “Ленинградке” нет, вся ее эффективность в таком случае будет сведена к нулю.
Отличие от обычной однотрубной схемы
По сути дела, можно было бы считать «ленинградку» стандартной однотрубной отопительной системой, если бы не одно «но» — перемычки под радиаторами.
В обычном варианте нагретый теплоноситель проходит через радиатор и отдает следующему тепло в той мере, в какой оно осталось после нагрева предыдущей батареи. В «ленинградке» ситуация немного другая. Нагретая вода идет через радиатор и через перемычку, то есть в следующую батарею она попадает чуть теплее, чем если пройдет только через радиатор – этот эффект возникает за счет смешивания жидкости в отрезке трубы, идущим от перемычки к последующему элементу системы. Схема в обоих случаях показана на шести составляющих, и разница на последнем составляет всего пять градусов, но даже это различие стоит дополнительных усилий и затрат по созданию байпасов.
Типы однотрубных систем отопления
Выше мы рассмотрели однотрубную схему отопления с естественной циркуляцией воды. Отметим ее преимущества:
- Простая конструкция, простой монтаж.
- Байпас позволяет регулировать температуру в каждом помещении.
- Систему можно использовать для коттеджа с мансардой, вторым этажом, подвальным помещением.
- По сравнению с другими системами, расход материала меньше.
- Для работы отопления не нужна электроэнергия.
В случае, когда у вас в розетке всегда есть 220 V, «Ленинградку» можно усовершенствовать. Установив циркуляционный насос, мы получим другой тип системы отопления, с принудительным движением жидкости. При этом:
- Сечение труб основной магистрали можно уменьшить. Трубы с небольшим диаметром продаются дешевле. Значит, затраты на систему отопления можно сделать еще ниже.
- Разводку магистральной трубы можно делать без уклона. Дизайн комнат выигрывает, да и монтаж становится проще.
- «Ленинградку» можно сделать в доме с низкими комнатами, без организации разгонного модуля.
- Эффективность работы системы отопления увеличится на 2 – 7% за счет более быстрого движения теплоносителя.

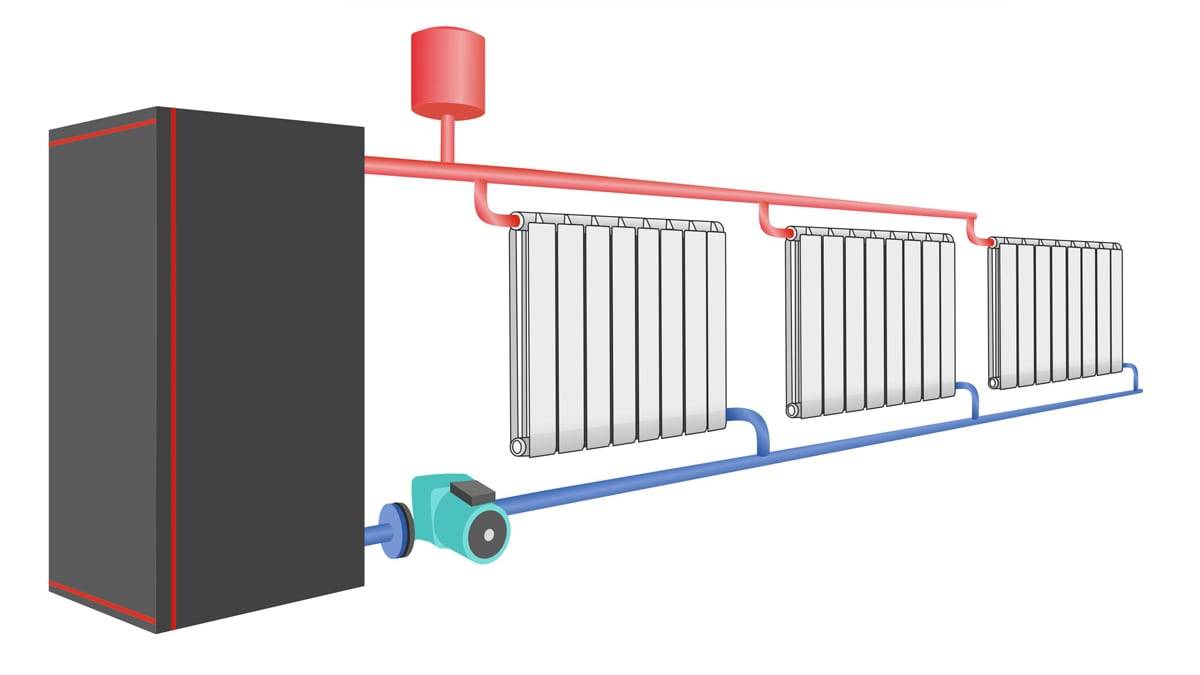

«Ленинградка» с принудительной циркуляцией теплоносителя.

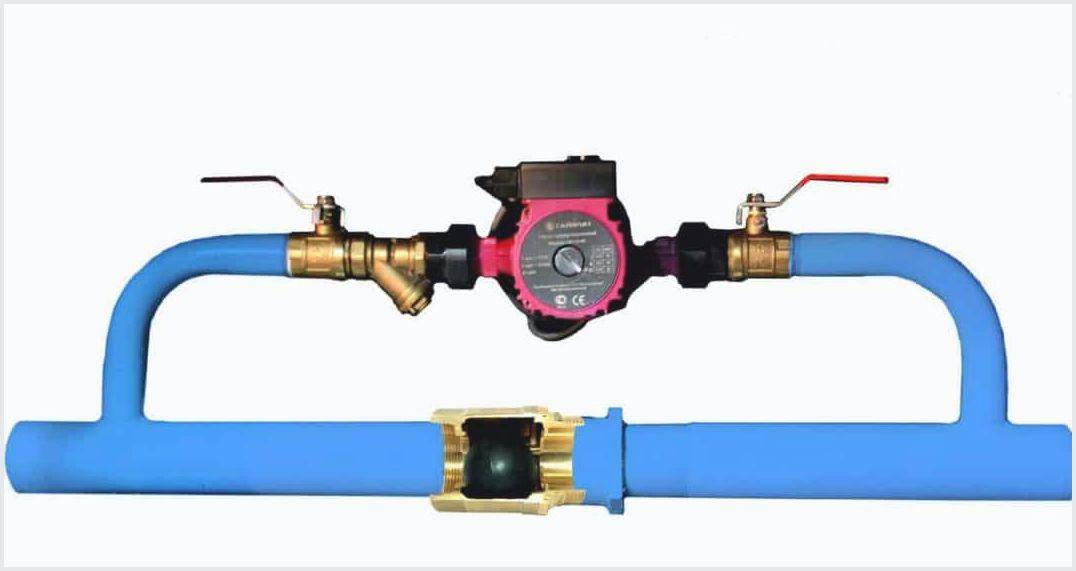

Установка циркуляционного насоса с байпасом и клапаном.
Нагреваясь, вода расширяется. Это обязательно учитывается в системе отопления. При этом различают два вида «Ленинградки»:
- Открытая система. Расширительный бак ставят в самой верхней точке. Такой вариант изображен на рис. 8.
- Закрытая система. Кроме герметичного резервуара с компенсатором расширения воды обязательно предусматривается клапан для аварийного сброса давления.
Открытая система дешевле закрытой. Если не менять воду, то коррозия труб из-за попадания воздуха через расширительный бак будет незначительна.

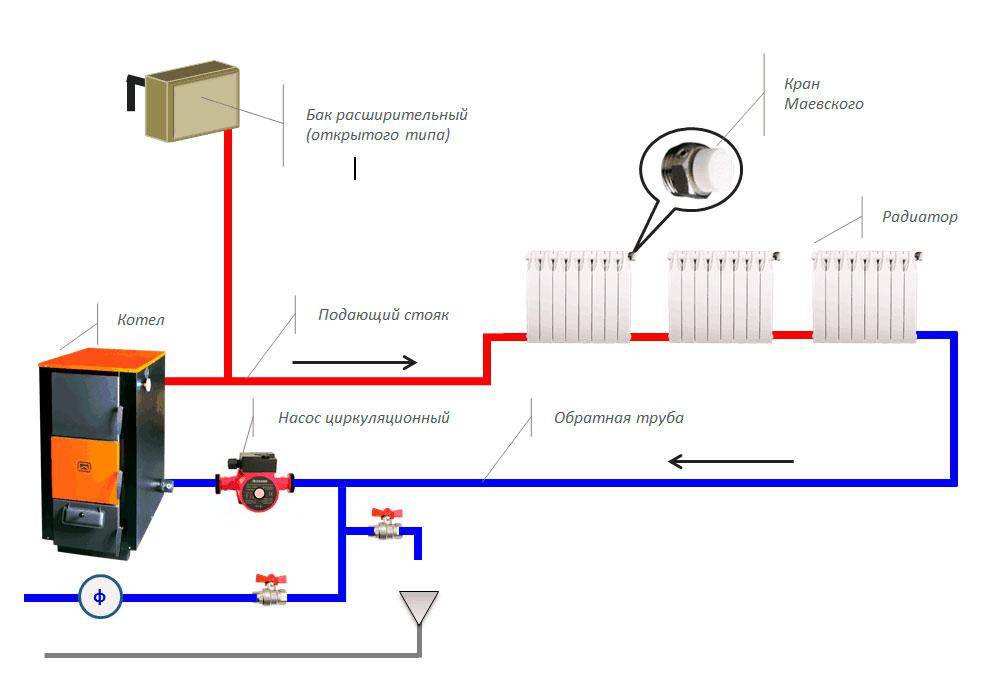

Открытая система. Расширительный бак установлен в самом верху.
Закрытая система не требует установки бака в верхней точке трубопровода. Это удобно, когда используется только принудительная циркуляция жидкости.

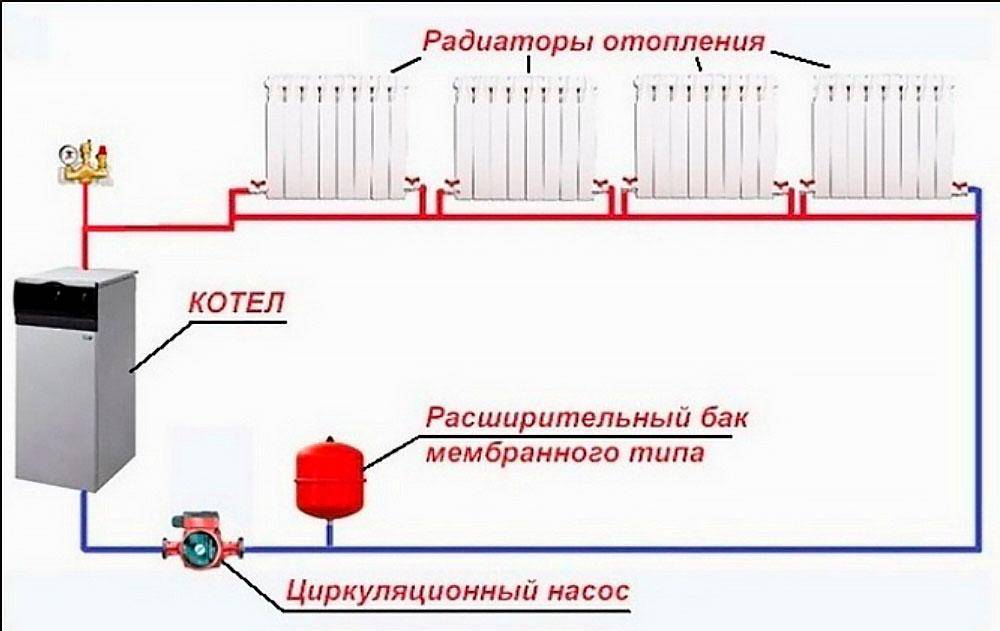

Расширительный герметичный бак установлен перед котлом. Клапан аварийного сброса давления не указан.
Кроме рассмотренной последовательной схемы подключения радиаторов, есть возможность и параллельного размещения теплообменников и контуров в «Ленинградке». При этом появляется возможность уменьшить нагрев или отключить набор батарей. Это полезно, если не нужно отапливать мансарду или комнату для гостей весь зимний сезон.
Параллельное подключение нескольких радиаторов в однотрубной системе отопления.
Варианты разводки и принцип действия
Простая ленинградская система отопления для работы использует уникальные свойства жидкостей, которые при нагревании становятся легче и поднимаются в подключенный радиатор. Труба, в одноэтажном доме прокладывается по периметру здания, обычно под полами или на их уровне. Горячая труба является дополнительным источником тепла, который обеспечивает более равномерный прогрев помещения. В результате исключаются промерзания удаленных от радиаторов участков. Для обогрева частных домов и коттеджей используется однотрубная система ленинградка отопления при правильном расчете и монтаже достаточно для уюта и комфорта.
В принципе отопление ленинградка – это модернизация простейшей однотрубной схемы разводки. В однотрубной системе все радиаторы соединены последовательно и с последней батареи теплоноситель возвращается в котел для последующего нагрева. Система примитивна до предела, ее основной недостаток – неравномерный нагрев радиаторов по пути следования теплоносителя. Второй недостаток – для замены или ремонта любого радиатора нужно останавливать систему отопления.
Если система монтируется как закрытая с циркуляционным насосом, то при небольшом количестве радиаторов (не более 5) неравномерность нагрева незначительна. Однотрубная схема, если применить трубы большего диаметра, может работать как гравитационная с открытым расширительным баком.
Модернизированная однотрубная схема ленинградка

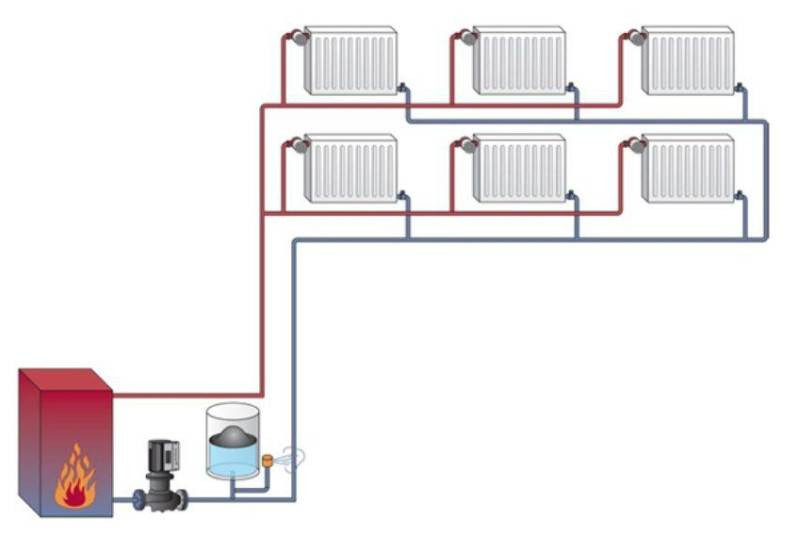

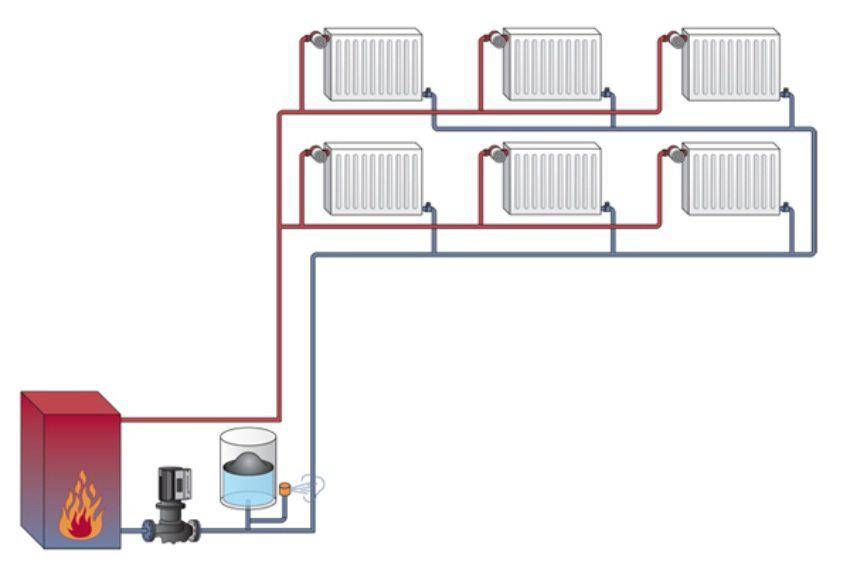

Однотрубная система отопления с принудительной циркуляцией ленинградка отличается способом подключения батарей к подающей трубе. Радиаторы врезаются параллельно трубе, по направлению движения горячей воды. Вначале подключается верх радиатора, а затем нижний патрубок батареи, но можно применить и нижнее подключение. Нижнее подключение — входной и выходной патрубок радиатора находится внизу. Теплоноситель, циркулирующий в подающей трубе при достаточной скорости движения, обеспечивает равномерный нагрев приборов отопления. Так функционирует отопление в частном доме ленинградка – простая и надежная система.
При необходимости к нему можно подключить конвекторы, спрятанные в нишах под большими окнами. Конвектор располагается горизонтально и чтобы вода поступала в него при монтаже необходимо сделать врезку патрубка особым способом. Он срезается под углом 45 градусов и вваривается в подающую трубу. Создается сопротивление набегающему потоку и часть воды из подающей трубы ответвляется и попадает в конвектор.
Вертикальная однотрубная схема отопления
В многоэтажных домах применяется схема с вертикальной разводкой. Подающая труба выводится в чердачное помещение и затем утепляется. От подающей трубы опускаются вниз отводящие трубы. Батареи на этажах подключены последовательно
При монтаже важно, чтобы радиаторы располагались строго по одной вертикали
Иногда применяется параллельное соединение радиаторов на различных этажах. При этом соединении батареи подключаются параллельно к подающей трубе, а выходы батарей подключаются также параллельно к другой трубе, которая опускается вниз и соединяется с трубой «обратки». В данном случае можно выделить элементы двухтрубной системы. Это комбинированная схема.
Схема ленинградки с естественной циркуляцией
Для небольших домов и коттеджей может найти применение однотрубная система отопления с естественной циркуляцией ленинградка, в которой движение воды происходит под действием гравитационных сил. Для организации такой схемы необходимо применить трубы достаточно большого диаметра. Больший диаметр подающей трубы уменьшит гидравлическое сопротивление, а увеличенное количество теплоносителя уменьшит неравномерность нагрева радиаторов. Кроме того труба, проложенная по периметру помещения, работает как дополнительный источник тепла. При монтаже необходимо соблюдать наклон труб по направлению движения теплоносителя.
Простая и надежная схема отопления проста в монтаже и эксплуатации. Ее можно легко модернизировать. При установке байпасов, кранов и клапанов, появляется возможность замены или ремонта батарей без остановки системы. Ленинградская схема после модернизации позволяет установку нужной температуры и регулировку отдачи радиаторов в разных помещениях.
Система отопления ленинградка

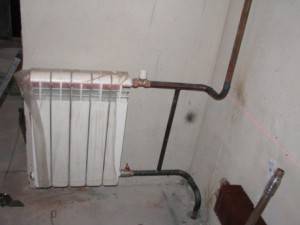

Однотрубная система отопления ленинградка с диагональным подключением.
Планируя строительство частного дома, будущий владелец сразу же задумывается, какой тип отопления ему выбрать. На сегодняшний день разновидностей отопительных систем существует великое множество, и главная проблема заключается в том, чтобы соотношение цена/качество соответствовало вашим пожеланиям и возможностям.
Если финансовая сторона вопроса имеет для вас решающее значение, а дом не выше двух этажей, стоит обратить внимание на отопительную систему под названием ленинградка. Однозначного мнения по поводу происхождения этого термина нет, поэтому остаётся предположить, что город на Неве внёс определённый вклад в разработку этой незатейливой и надёжной схемы
Что такое система отопления ленинградка?
Это однотрубная система простейшего типа, в которой отопительные приборы соединены между собой последовательно. Это значит, что теплоноситель по очереди проходит от одного радиатора к другому (от первого до последнего) и возвращается в котёл по той же трубе, по которой он начинал свой путь. Невольно напрашивается аналогия с электрической схемой последовательного соединения, где все элементы на конкретном участке следуют один за другим, не образуя никаких узлов и ответвлений.
Ленинградская система отопления применяется исключительно в малоэтажном строительстве (не более 2-х невысоких этажей). Это объясняется тем, что при последовательной схеме возникает повышенное гидравлическое сопротивление, а температура теплоносителя неуклонно снижается от радиатора к радиатору, что при большом количестве отопительных приборов неизбежно приводит к значительной разнице температур между начальным и конечным участком. Данная проблема частично решается установкой циркуляционного насоса для ускорения прохождения теплоносителя по отопительному контуру.
Простота ленинградки не означает, что она должна быть лишена регулирующей аппаратуры и контрольных приборов. Они, разумеется, увеличивают стоимость проекта, зато значительно расширяют функциональные возможности системы в плане создания должного уровня комфорта и безопасности. В частности, появляются такие функции, как:
- регулировка температуры в отдельно взятом помещении;
- демонтаж любого радиатора (для ремонта или замены) без отключения всей системы путём прокладки байпасов с запорной арматурой;
- автоматический контроль и поддержание нужного давления в отопительном контуре.
Варианты монтажа
Система отопления ленинградка в частном доме может быть как открытого, так и закрытого типа, с естественной или принудительной циркуляцией (в последнем случае потребуется врезка циркуляционного насоса). Монтаж системы возможен по двум вариантам: горизонтальному и вертикальному. Понятно, что первый подходит только для одноэтажных строений, если же этажей больше, то придётся прибегнуть к более сложной вертикальной схеме.
При горизонтальной разводке магистральный трубопровод укладывается параллельно плоскости пола либо вдоль стен, либо под половым покрытием. В случае открытой системы с естественной циркуляцией желательно обеспечить уклон подающей магистрали в направлении радиаторов, а сами радиаторы расположить на одном уровне.
Вертикальная разводка предполагает принудительную циркуляцию теплоносителя. В противном случае потребуется очень точный расчёт уклонов и диаметров труб – проще установить насос и, что называется, «не париться».
Плюсы и минусы
Как любая отопительная система, ленинградская система отопления имеет свои положительные и отрицательные стороны. К плюсам можно отнести:
- невысокую стоимость, обусловленную экономией расходов на материалы и монтажные работы;
- большие возможности по реконструкции и модернизации – внесение конструктивных изменений не будет обременительным ни по времени, ни по деньгам.
Система отопления ленинградка в частном доме с нижним подключением.
Из минусов отметим:
- ограничение этажности (высоты) здания;
- невозможность полноценной регулировки нагрева батарей (при последовательной схеме подключения установка циркуляционного насоса и изменение числа секций батарей лишь частично решает проблему);
- необходимость установки расширительного бачка в самой верхней точке, скорее всего на чердаке (который в этом случае придётся утеплить).
Если перечисленные недостатки кажутся вам неприемлемыми, выбирайте двухтрубную систему отопления. Она обойдётся дороже, но не намного.
