Кирпичный щиток для металлической печи своими руками

Общее понятие, классификация и преимущества щитков

Печь, щиток отопительный для которой является неотъемлемым элементом, будет функционировать согласно всем нормам и требованиям со стороны пожарной безопасности. Щиток, наиболее часто складывается из кирпича, и вы ступает в качестве панели, посредством которой выполняется обогрев помещения. С его помощью можно добиться максимального и равномерного отапливания всего дома, такой способ — это отличный выход из положения, если у вас в силу определённых обстоятельств нет возможности выполнять обогрев дома с помощью трубы дымохода и других популярных методов. Это часто случается, если у хозяина нет возможности провести в дом газовые коммуникации и т.д.

Перед тем, как собрать своими руками отопительный щиток, необходимо подробней ознакомиться с классификацией данного атрибута:

Фото щитков	Разделение по классификации	Описания и разъяснения
	Толщина стенок	В зависимости от того, насколько часто вы собираетесь использовать такой отопительный агрегат, он может складываться из кирпича различной толщины. Практически никогда не используется целый кирпич, при частом использовании для кладки применяется ½ кирпича, в то время, как и для кратковременного использования, можно использовать и 1/3 и ¼ кирпича.
	Конструктивные особенности и принцип монтажа	Чем тоньше стенки щитка, тем точнее должна возводиться такая конструкция. Для того чтобы обеспечить максимальный уровень безопасности данному элементы, возможно вам потребуется дополнить его кожухом, а также произвести предварительную гидроизоляцию фундамента. Щитки отличаются и по своим конструктивным особенностям, они могут быть колпаковыми или канальными. Колпаковые конструкции отличаются своей простотой, они заполняются воздухом, который в горячем состоянии остаётся внутри и по м ере остывания он замещается новым, поэтому отдача тепла у такой конструкции всегда максимальная. Колпаковые разновидности также более безопасные и устойчивые к воспламенениям. Канальные установки ещё более простые и примитивные, они имеют внутри себя каналы, диаметр которых одинаков с сечением дымоходной трубы. Также, на определённых участках конструкции располагаются перемычки, которые можно открывать и закрывать и тем самым регулировать интенсивность и скорость нагрева помещений в доме.
	Конфигурация	Бывают прямыми или угловыми, каждый из этих вариантов имеет как своим преимущества, так и недостатки. Если рассматривать популярностью обеих конструкций, то прямая пользуется большим спросом, поскольку она легко складывается с помощью простой и примитивно складывается, с помощью простой и примитивной порядовки. К несомненным преимуществам углового щитка, относится то, что при всей сложности своего возведения, они имеете высокую эффективность, а также позволяет выгодно экономить свободное пространство, что особенно актуально для помещений с небольшой площадью.

Отопительный щиток из кирпича, даже учитывая те обстоятельства что сегодня есть и более современные печи и камины, пользуется большой популярностью и с годами не теряет своей актуальности. К его несомненным преимуществам относится то, что он не просто распределяет и накапливает тепло от топки, но и имеет эстетический внешний вид, и тем самым может выступать в качестве декоративного элемента.

Щитки способны быстро накапливать и надолго сохранять тепловую энергию, при этом, в отличие от массивных кирпичных печей занимают мало места, а кладка такой конструкции очень простая, в сравнении со сложными порядовками кирпичных печей.

Помимо того, что такое устройство не занимает много свободного пространства и подходит для маленьких комнат, его легко возвести своими силами, при условии изучения порядовки, покупки и подготовки подходящих материалов и соответствующей фурнитуры.

Также, отопительный щиток из кирпича – это элемент, который позволяет даже готовить пищу, однако для этого, необходимо встроить в него варочную поверхность.

Конструкции приспособлений

Конструкции тепловых щитов делятся на две большие категории: они могут быть толстостенными и тонкостенными.

О толщине стенки

1. Толстостенные шиктки укалявываться в полкирпича. Его необходимо предварительно хорошо разогреть. При постоянном использовании варочной панели с нагревательным экраном целесообразно ее устройство. Помимо всего оснащения – толстостенные конструкции предпочтительнее с точки зрения пожарной безопасности.
2. Отопительный тонкостенный щиток кладется в четверть бирма. Для удовлетворения требований противопожарной защиты такие конструкции часто покрывают металлическими кожухами.
3. Поверхность стен можно оштукатурить, выложить плиткой или расшив швов, оставив без отделки. Облицовывать печь-камин с отопительным шиктком в процессе укладки.

1. Устройства могут работать в двух режимах работы – зимнем и летнем. В первом из них конструкция прогревается полностью, во втором только частично.

ПРОЕКТ КИРПИЧНЫЙ ЩИТОК + БУРЖУЙКА. Часть 1

Принципиальные схемы работы

По принципу работы различают два типа устройств.

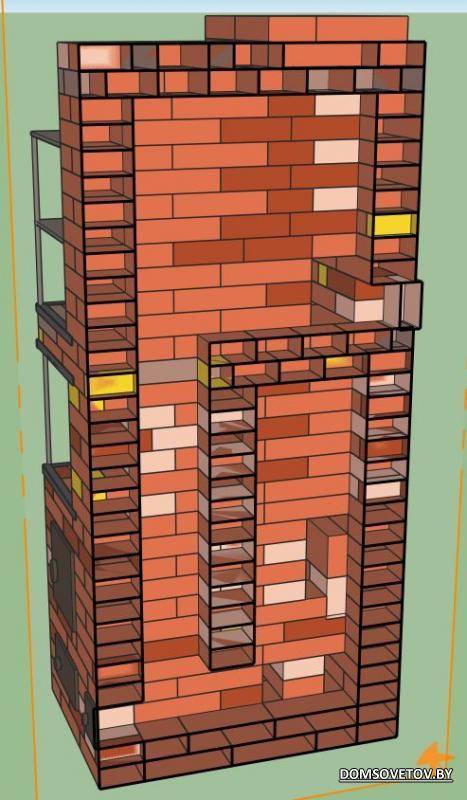

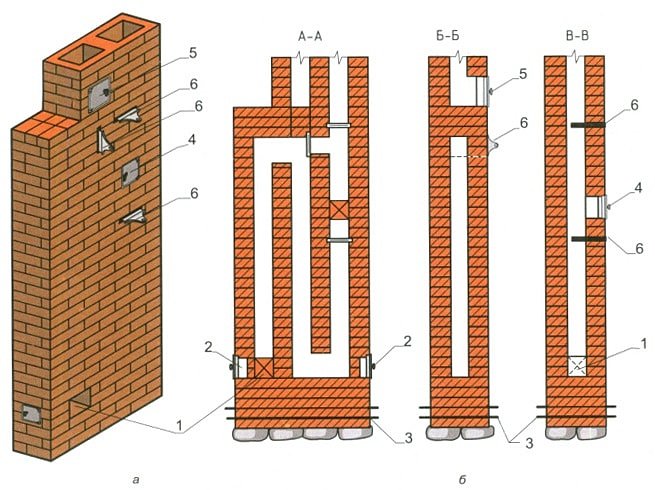

Канальные щитки

1. Внутри такого устройства выстраивается своеобразный лабиринт дымоходов одинакового сечения.

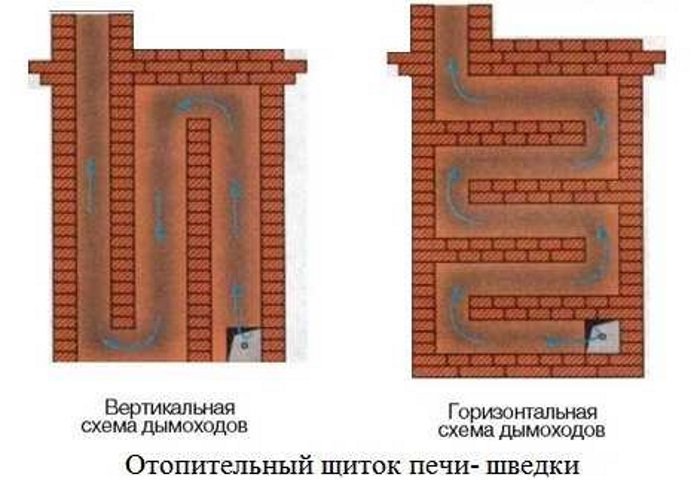

2. При установке подобных тепловых экранов их можно размещать в горизонтальных или вертикальных перегородках.
3. Тепловая энергия стенкам отдается продуктами сгорания при их равномерном движении по всей длине каналов.
4. В устройствах канального типа часто оборудуются перемычки в обход дымохода. Отгораживаются они перегородками. Это необходимо для того, чтобы печь не нагревала помещение в летний период.

В печах-каминах перемычки не нужны, так как они снабжены щитками для большей теплоотдачи. Устройство для мощного металлического агрегата, например, для Баварии (тепловая мощность 14 кВт) без аналогичного реле. (См также статью Биотопливо для каминов: особенности.)

Колпаковые устройства

Почему это необходимо? Нагретый воздух и топочные газы всегда идут вверх. Проникнув в колпак, газы будут находиться там до тех пор, пока не остынут. Когда они отдадут свое тепло, их вытеснит новая порция нагретых продуктов сгорания, и они потекут по дымоходу на улицу.

Особенности реализации схемы щитка

1. Кроме прямоугольных устройств, когда в помещении мало места, часто устанавливают угловой щиток. Кроме того, что такая конструкция бортов велый дом, благодаря большей площади теплообмена, дает больше энергии.
2. Если оборудовать щиток отдельной горелкой, он из дополнительного элемента печи превратится в полноценное отопительное оборудование.
3. Фирменная топливная камера необходима, чтобы избежать плавления печки без надобности. (См также статью Отопление частных домов дровами: отопление.)

https://youtube.com/watch?v=YiJRfgw9s90

Разновидности печных конструкций

Сколько бы не прошло времени с момента появления первых печных конструкций и как бы далеко не зашли технологии обогрева жилища, каменная печь все так же не утрачивает своей актуальности. По сравнению с другими видами обогрева (электричество, газ), она более экономична. При этом толстые каменные стенки позволяют удерживать тепло еще сутки после догорания дров.

По своему назначению, печи делятся на следующие виды:

• отопительные;
• варочные;
• многофункциональные;
• комбинированные.

1. Отопительная конструкция является, пожалуй, самой простой и распространенной. Как понятно из названия, функция такой печи направлена только лишь на отопление.

   Печь с варочной поверхностью

   В основном такую печь выбирают для дач, где есть электричество и для приготовления пищи используется плита. Либо владельцам дома хочется создать особый загородный уют с помощью печи-камина. Конструкция такой печи состоит из:

• топочной камеры, которая приобретается уже в готовом виде, либо выкладывается шамотным кирпичом;
• зольника, где собирается пепел;
• дымохода.

В эту же разновидность конструкции можно отнести и камин с открытой или закрытой топкой. Он используется не только в декоративных целях, но и позволяет эффективно обогреть помещение площадью – 15-20 кв. метров.

В зависимости от выбранного материала, толщины стенок, схемы кладки, отопительные печи могут иметь разную тепло отдачу.

Наиболее популярным видом печи является конструкция с кладкой в один кирпич. Это позволяет прогревать стенки до 600С. По этой схеме выкладываются знаменитые печи-голландки.

По габаритам отопительная печь может быть широкой и окладистой, а может иметь вытянутую прямоугольную форму. Все зависит от площади помещения, стиля интерьера и личных предпочтений владельцев.

Для облицовки такой печи обычно используется изразцовая плитка, декоративная штукатурка, декоративный камень.

Очень стильно и оригинально выглядят кирпичные отопительные печи в виде трехсторонней призмы, но такой вариант новичку реализовать не получится, так как здесь требуется большой опыт. Большую сложность представляет обтесывание кирпичей и требования к выдерживанию угла строго под 600.

Красиво и необычно выглядят и круглые печи, которые выкладываются по схеме известного русского инженера в печном деле В.Е.Грум-Грижимайло. Печь работает по принципу свободного движения газов. Для обеспечения герметичности, снаружи конструкцию обкладывают листовым металлом. Такая печь способно обогреть большой загородный особняк и станет настоящим украшением для любого дома.

1. Варочная печка. Такой вариант целесообразно выбрать для дачи, где хозяева бывают только в летний период. В этом случае обогрев дома не нужен, а если оснастить конструкцию дополнительно баком для воды, то она будет служить не только для приготовления еды, но и позволит создать комфортные условия для проживания. Варочная печь

   Часто такой вариант устанавливается в загородных коттеджах, где предусмотрено газовое и электрическое отопление, а вот в целях экономии ресурсов владельцы иногда пользуются кирпичной печью.

Конструкция печи состоит из кирпичного корпуса, внутри которого находится топочная камера, зольник, дымоход. Сверху лежит металлическая плита (может быть встроен духовой шкаф).

1. Отопительно-варочная печь относится уже к многофункциональным конструкциям.

Это более сложный в реализации проект, так как он состоит из:

• топочной камеры;
• дымохода;
• зольника;
• варочной поверхности;
• духового шкафа.

Печь выглядит массивно и обычно ее выбирают для дач, где другого варианта отопления не предусмотрено.

В нашей стране отопительно-варочные печи пользуются наибольшей популярностью, позволяя и дом протопить, и вкусный обед на всю семью приготовить.

Ее можно дополнительно снабдить сушильной камерой, где можно делать заготовки на лето: грибы, ягоды, фрукты. В холодную и сырую погоду, в этой камере можно быстро и безопасно просушить одежду, обувь.

Печь с сушильной камерой

Кстати, печи с сушильными камерами впервые придумали в странах Северной Скандинавии, где охотникам и рыболовам нужно было за одну ночь высушить одежду, сапоги.

Многие схемы отопительно-варочных печей имеют дополнительные приспособления в виде удобной лежанки, сушки для дров, духового шкафа, водогрейного бака.

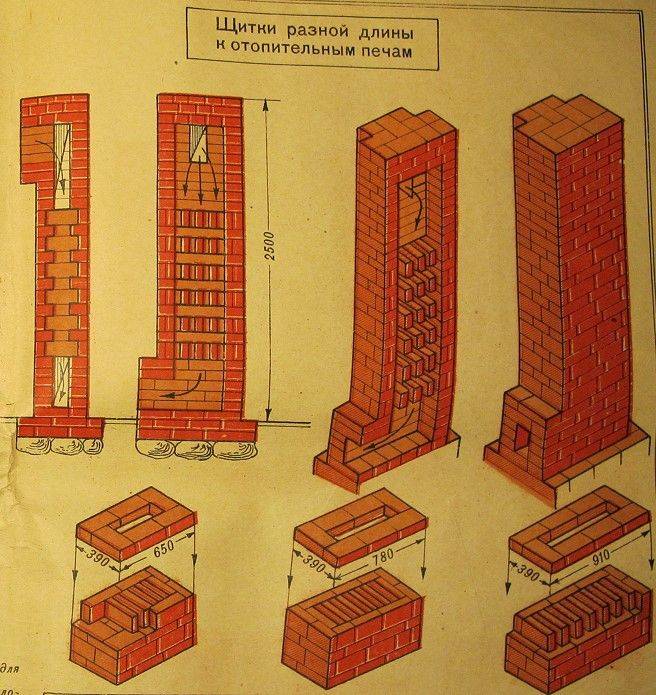

Разновидности и схемы щитков

По внутреннему устройству данные сооружения бывают 2 видов:

• канальные: в теле щитка устроена развитая сеть газоходов, представляющая собой несколько вертикальных каналов, соединенных между собой. Прежде чем выйти наружу, газы совершают извилистый путь по этим ходам, интенсивно отдавая тепло;
• колпаковые: такой щиток для чугунной печи или плиты имеет одну или две камеры с горизонтальными сводами, где раскаленные газы задерживаются до тех пор, пока не остынут. Только после этого они могут попасть в вертикальный канал и уйти в дымоход.

Отопители канального типа конструктивно проще, поэтому и сложить их легче. Колпаковые щитки эффективнее с точки зрения отбора теплоты, но в исполнении гораздо сложнее. Новичкам браться за их возведение не рекомендуется, здесь нужна рука мастера. Для самостоятельного строительства представляем вам чертежи и разрезы простого отопительного щитка канального типа с тремя вертикальными газоходами:

Для того чтобы наша отопительно-варочная печь могла использоваться в летнее время для приготовления пищи, конструкцией предусмотрено переключение дымооборотов на летний режим. Переход осуществляется с помощью трех задвижек, встроенных в газоходы. Кроме того, в верхней части сооружения имеется вытяжная вентиляционная шахта для организации воздухообмена в помещении. Чтобы избежать опрокидывания тяги при сильном ветре, на выходе из шахты установлена решетка с обратным клапаном.

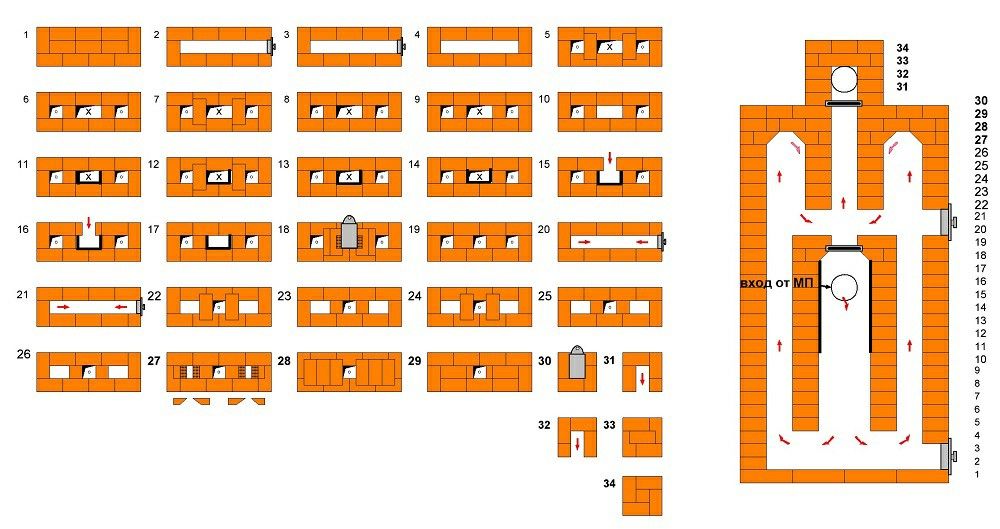

На следующей схеме, изображенной ниже, показана металлическая варочная плита с отопительным щитком колпакового типа. Как видите, здесь газы после выхода из топки печи попадают в камеру со сводом, откуда ведут 2 канала.

Поскольку из камеры можно двигаться только вниз, продукты горения с высокой температурой задерживаются под сводом, пока не остынут. Тогда они становятся тяжелее и согласно закону конвекции покидают пространство камеры. В этом случае для повышения эффективности печь с отопительным щитком оборудована трубчатыми нагревателями, размещенными внутри газоходов.

Поскольку предполагается, что большинство интересующихся людей имеют мало опыта в печном деле, то для самостоятельного строительства предлагается простая канальная конструкция, представленная на первом чертеже предыдущего раздела. В отличие от мастера, несведущему человеку для возведения понадобится порядовка отопительного щитка, которую мы и покажем на схеме:

Для строительства канального щитка по этой порядовке понадобятся следующие материалы и фурнитура:

• кирпич красный керамический полнотелый – 309 шт.;
• задвижка 130 х 130 мм – 3 шт.;
• дверца для прочистки 130 х 140 мм – 3 шт.;
• решетка вытяжная с клапаном 150 х 200 мм;
• глина – 6 ведер;
• песок – 4 ведра;
• рубероид – 2 м2.

Следует отметить, что кладка отопительного щитка ведется по всем правилам печного искусства. Вначале необходимо устроить фундамент из бетона, не связанный с основанием здания. Его верх должен быть на 150 мм ниже уровня пола. Уложив на фундамент гидроизоляционный слой из рубероида, начинают кладку в соответствии с порядовкой. Кладочный раствор надо тщательно размешать из предварительно замоченной и профильтрованной глины и просеянного песка.

Чтобы правильно сложить своими руками щиток из кирпича, нужно выдерживать толщину шва 3 мм, максимально допустимый слой – 5 мм. После укладки камней каждый ряд нужно проверять на соответствие горизонтали и вертикали с помощью строительного уровня и отвеса. Излишки раствора, выступающие из швов, надо удалять, а внутреннюю поверхность газоходов еще и протирать влажной тряпкой после укладки 3-4 рядов.

Построенный своими руками щиток для буржуйки или любой другой отопительно-варочной печки должен как следует просохнуть. Образовавшиеся мелкие трещины следует аккуратно заделать глиной. После этого можно протопить печь, начав с небольшой закладки дров и постепенно наращивая температуру.

Расчеты параметров

Размер дымохода для печи из кирпича должен оставаться неизменным по всей длине, оптимальное его значение выбирается в зависимости от габаритов отопительного устройства.

Размер в сечении

Подходящие параметры устройства зависят от топочной камеры и мощности печи. Внутренние стенки нужно делать гладкими без наплывов раствора и выступов, тогда они дольше будут оставаться чистыми.

Чаще всего применяются кирпичные дымоходы квадратного и прямоугольного сечения, их кладка выполняется в 4, 5 или 6 кирпичей, при расчете сечения одна сторона конструкции умножается на вторую. Стандартными размерами считают: 12,5×25 см. Расчет ведется по внутреннему каналу дымохода. Указанные параметры относятся к кладке в 4 кирпича, площадь сечения составляет 156,25 см2.

При расчете сечения в пять кирпичей получается значение равное 312,5см2, а при шести — 625см2.

Устанавливая кирпичный дымоход на металлическую печь нужно присоединить его квадратное сечение с круглым отводящим отверстием печи. Так для сечения дымохода площадью в 156,25 см2 подходит круглая труба диаметром 130 мм, ее площадь составляет 133 см2, следующий за ней параметр в 150 мм, имеет большее значение, чем заявленное.

При расчете круглого сечения учитывается необходимый радиус, площадь высчитывается по школьной формуле:

S = π×R2, где число π=3,14

Зная диаметр трубы можно легко определить нужный параметр.

Расчет в зависимости от мощности

Внутренний канал зависит от оптимального соотношения размеров трубы и мощности отопительного устройства. Среди ориентиров выбора подходящего сечения выделяют размер проема, предусмотренного для поддувальной дверцы. Размер трубы должен быть меньше отверстия под дверцу.

Если же при расчете учитывать производительность печи, то можно подобрать сечение из табличных данных, но в них не учтена толщина швов, они лежат в пределах от 6 до 10 мм.

Мощность, в кВт	Сечение трубы, в миллиметрах
3,5	130×130
3,5÷5,2	130×190
5,2÷7,0	130×260
7,0	190×260

Высота дымохода

При расчете этого параметра нужно обращать внимание на следующие особенности:

• в случае использования в качестве кровельного материала легко воспламеняющуюся его разновидность нужно чтобы дымоход возвышался над кровлей на 1,5 метра минимум;
• перепад высот между верхней точкой головки и колосниковой решеткой не должен быть меньше 5 метров;
• в случае если возле дома имеется высокое строение, то труба должна быть выше его крайней точки на 0,5 метра;
• на крышах с негорючим покрытием минимальное расстояние до верха трубы должно равняться 0,5 метра.

При расчете высоты трубы учитывается размер топки и сечение дымохода. Так, если общая площадь топочного окна составляет 0,35 м2, а площадь сечение канала 0,04 м2, то для этих параметров подходит высота 7 метров. Чтобы произвести расчет с другими параметрами нужно установить данную зависимость и подобрать высоту.

Высота дымоходной трубы влияет на тягу, поэтому этот размер печной трубы из кирпича не должен быть меньше 5 метров, иначе могут начаться завихрения и вся копоть пойдет внутрь дома.

Как правильно расположить трубу от конька крыши, приведено на фото ниже:

Общие положения

В любом случае укладка теплового экрана выполняется с учетом некоторых общих для всех конструкций граничных условий.

Оптимальная укладка в полкирпича. Нагревательный тонкостенный щит быстрее нагревается, но и быстрее остывает. Кроме того, кладка в четвёртом бимка заставлет всеривый заботиться програмной опасности: такие конструкции размещения ограждают металлическим кожухом.

• Температура топочных газов на выходе должна быть не ниже 100-120 градусов последующие темература дранные падением тяги и обильным пападением конданеста.
• Как и в любом дымоходе, в отопительном щитке используются регулирующие приводы. Без них перепад температуры в помещении зимой будет слишком быстрым.
• Отопительные щитки своими руками выкладываются из обычной красной глины. Разумеется, сплошного: пустоты служат теплоизоляцией, которая в данном случае нам не нужна.
• Для кладки, как и в печах используется глиняный раствор. Цемент устойчив к высоким температурам.
• Основание щита отделено от фундамента гидроизоляционным слоем ездят всего по обычной программе руберойд.

Изготовление отопительного щитка своими руками

Сложить щиток можно самостоятельно. Для этого потребуется подготовить следующие инструменты:

• рулетку для выполнения замеров, которые необходимы для высчитывания площади: на основании полученных данных определяется количество необходимого для работы материала;
• уровень, с помощью которого можно контролировать кладку по вертикали и горизонтали;
• отвес и шнур;
• кельму для нанесения строительного раствора;
• шуруповерт, дрель;
• угловую шлифмашинку;
• инструменты, предназначенные для расшивки швов;
• алмазные диски для резки;
• емкости для приготовления раствора из песка и глины.

Гидроизоляция щитка выполняется из рубероида

Для кладки из материалов нужно приобрести огнеупорный кирпич, песок и глину для смеси. Рекомендуется приобрести 2 метра рубероида для гидроизоляции.

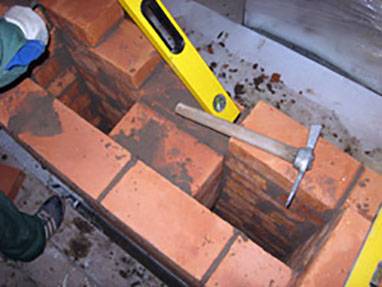

До начала выкладки основной конструкции размещают слой кирпича, который накрывается рубероидом. Он не должен быть выше уровня пола. Следующий ряд должен находиться на уровне пола. Дальнейшая работа проходит следующим образом:

1. После фундамента идут первые три ряда в соответствии с уже имеющейся порядовкой. В четвертом и пятом ряду нужно сделать небольшое окошко, через которое можно почистить проходы.
2. В шестом ряду делаются два канала, затем продолжается кладка, опираясь на четные и нечетные слои.
3. В семнадцатом ряду в конструкцию монтируется задвижка, на двадцать первом укладывается самоварник. Он будет полностью перекрыт на 27 слое, после этого все каналы слева объединяются между собой.
4. На тридцатом ряду устанавливают задвижку. Далее работа продолжается до тридцать шестого ряда. В нем нужно оставить зазоры, которые носят название дымовые или вентиляционные каналы.

Отопительный щиток можно декорировать керамической плиткой под внутренний интерьер

Если выкладывать щиток для печи, у которого будет собственная топка, объем материалов увеличится почти в два раза.

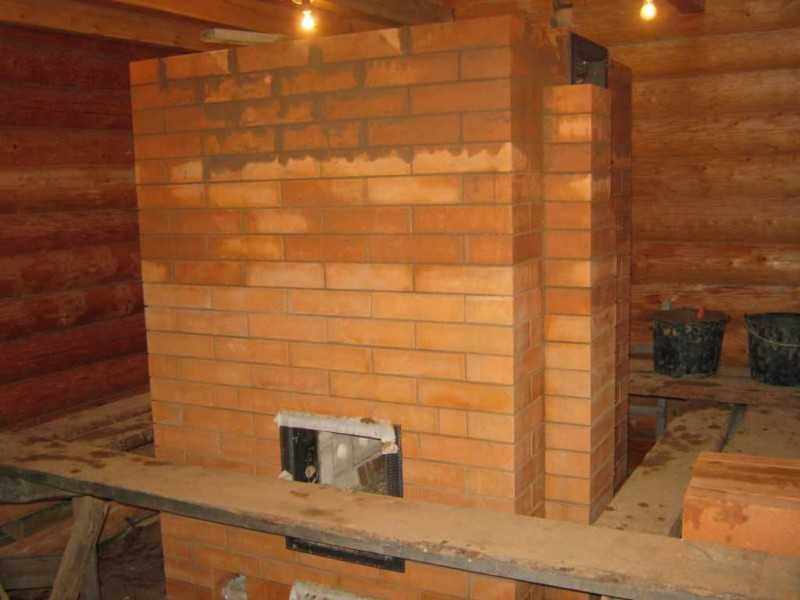

Отопительные щитки всегда будут оставаться популярными несмотря на большой ассортимент современных каминов. Преимущество конструкции заключается в том, что она накапливает тепло и выступает как декоративный элемент интерьера.

Кирпичный щиток очень быстро накапливает и надолго сохраняет тепло, в отличие от массивных печей занимает очень мало места. Наиболее подходящими для экономии пространства считаются угловые конструкции. Такой щиток отлично впишется в маленькую комнату. Его легко сделать самостоятельно, соблюдая принципы порядовки.

Перед тем как выбрать вариант конструкции, необходимо составить отдельный проект. Он включает точный расчет количества материалов, размер комнаты, наличие утепления.

Преимущества и недостатки “Кузнецовок”

Колпапоковые печи отличаются от других видов печей большим количеством преимуществ:

Колпаковая печь

1. Основным преимуществом колпаковых печей является высокий показатель КПД. Около 80-85%. Это намного выше, чем у других типов печей.
2. Сгорание топлива происходит при очень высоких температурах, без сторонних технологий.
3. Для колпаковых печей подходит любое топливо. При сгорании остаётся крайне малое количество сажи.
4. Вследствие минимального образования сажи, данные печи не требуют постоянной чистки.
5. Возможность объединения колпаковой печи и водяного отопления дома. При этом технические характеристики печи не изменяются.
6. Короткий дымоход. Благодаря такому типу конструкции происходит экономии на строительных материалов. Однако сила тяги не снижается.
7. Такая печь подходит для любого помещения, вне зависимости от размеров комнаты и ее назначения.
8. Дизайн “Кузнецовки” можно оформить под множество задумок заказчика.
9. В колпаковых печах, отсутствует необходимость в активном использовании вьюшки. Воздух самостоятельно распределяется.
10.  Долговечность. Благодаря равномерному нагреванию и остыванию печь менее подвержена деформации.
11. Простота сборки. Даже человек без опыта, следую необходимым инструкциям, может сложить печи Кузнецова. Однако это не всегда так.

Недостатков у таких печей гораздо меньше чем преимуществ. К минусам можно отнести:

1. Необходимость помощи мастера при строительстве нескольких куполов. Такие услуги стоят соответствующих денег.
2. Массивный размер. Однако и стандартные русские печи не отличаются маленьким размером.
3. Не всегда удаётся получить от колпаковой печи 80% КПД. Обычно этот показатель 55-60%.

Правильно подобранный тип колпаковой печи, сможет обеспечить не только обогревом жилых помещений, но и помочь при готовке пищи или нагреве воды

Изготовление печных аксессуаров

Печь голландка своими руками с варочной плитой, схемы и чертежи порядовки, поэтапная кладка

Комфортное пребывание в беседке, оборудованной русской печью, возможно только при отсутствии дыма. Чтобы отвести от очага продукты горения, потребуется установка вытяжки и высокого дымохода. Вытяжка делается из листового металла или тонких железобетонных плит. Дымоход можно изготовить из обычных водосточных труб или красного кирпича. Все стыки замазываются глиной или термостойкой мастикой. Место прохода дымохода через крышу изолируется специальной негорючей проходкой с низкой теплопроводностью. Оголовок дымохода закрывается козырьком для защиты от мусора и дождя.

Приступим к постройке щитка отопительного.

Необходимые материалы для строительства щитка отопительного:

1. Кирпич керамический полнотелый марка не ниже М-250: – 400 штук. ( с учётом кирпича для кладки противопожарных разделок)
2. Смесь кладочная, печная – 10 мешков по 25 кг.
3. Дверца прочистная – 4 шт.
4. Задвижка дымохода (четверик) – 2 шт.
5. Кусок рубероида.
6. Паста расшивочная.

Необходимый инструмент для строительства щитка отопительного:

1. Кельма.
2. Кирка.
3. Уровень
4. Отвес.
5. Шнур.
6. Рулетка.
7. Дрель (ударная).
8. Миксер.
9. УШМ (диаметр диска 230 мм.)
10. Шуруповёрт.
11. Диск алмазный 230 мм. для резки кирпича, бетона
12. Ведро для смеси
13. Ведро для воды..
14. Кусок губки.
15. Расшивочный инструмент.

Общие условия для кладки

Когда возводят тепловой щиток необходимо помнить:

1. Оптимальной кладкой этого устройства считается в полкирпича.
2. Основная температура выходящих газов из топки не должна быть ниже 110-125℃.
3. Использование регулировочных задвижек, которые устанавливаются в дымоход.
4. Укладку можно провести самостоятельно.
5. Использование раствора из глины более устойчиво.

Для буржуйки этот щит необходим для повышения теплообмена, так как она компактна и не может произвести достаточный нагрев помещения. Все тепло у этих печей выходит наружу вместе с газами. Это происходит из-за сильной температуры, которая может превышать отметку свыше 300℃.

Для металлической печи это приспособление является незаменимым, так как оно повышает КПД.

Благодаря этой установке можно избежать холодных зим и создать в доме уютную и теплую атмосферу.

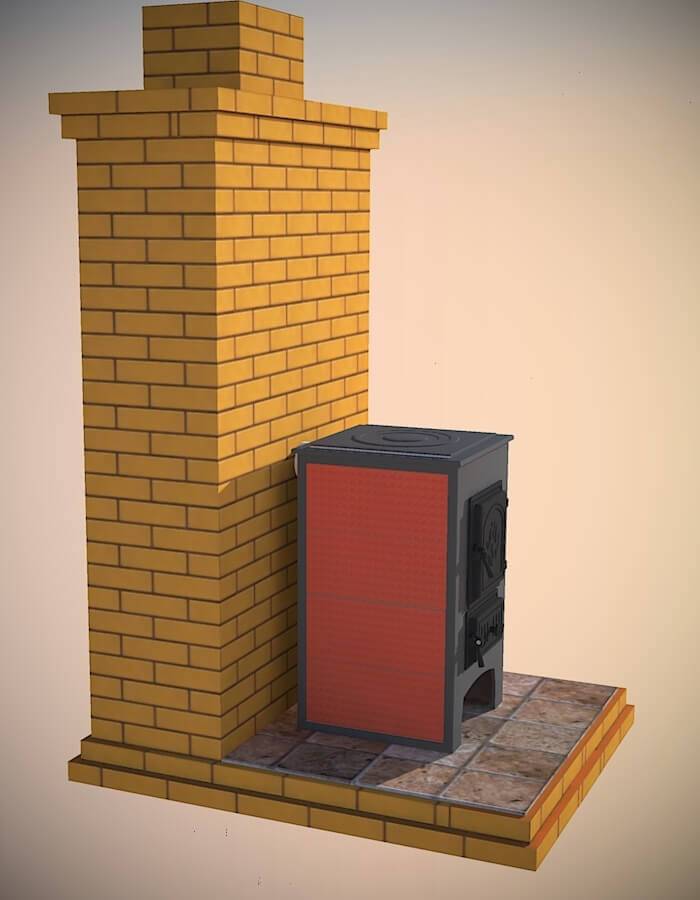

Оопительный щиток из кирпича для железной печи своими руками

Особенностью железной печи является быстрый нагрев помещения, соответственно, печь быстро остывает. Щиток поможет решить эту проблему. Отопительный щиток к металлической печи можно сделать своими руками. Об этом пойдет речь далее.

Отопительный щиток – это пристраиваемый к печи теплообменник, выполняемый из кирпича. Иногда его называют стояком или кожухом печи. Проходя через него, раскаленные дымовые газы нагревают стенки, которые долго держат тепло и передают его окружающему воздуху. Тепловой щиток для металлической печи повышает эффективность печи и обладает следующими достоинствами:

• Нагревает дом намного быстрее.
• Легко сделать самому.
• Позволяет печи долго хранить тепло.

Изготовление отопительного щитка для металлической печи позволяет приблизить ее параметры к печи кирпичной. Эта конструкция долгое время держит температуру, нужную для качественного обогрева помещения, позволяет экономить расход топлива. Сооружение его – лучший вариант, сочетающий в себе достоинства печи из металла и кирпичной печи.

Схемы щитков

Кирпичный щиток для металлической печи имеет 2 вида конструкции:

• Канальный вид. Внутри щитка проходят каналы для выхода горячих газов, которых может быть несколько. Каналы внутри дымохода расположены чаще всего горизонтально. Горячий дым, проходя по ним, нагревает стенки щитка. На прогрев требуется больше времени, чем на стояк следующего вида, требуется больше топлива. Тяга при этой конструкции лучше. Щиток канального вида проще сделать самому, поэтому он более популярен.
• Колпаковый вид. Обычно используются как пристройка к печи, сделанной из чугуна. Имеется одна – две камеры, устроенные вертикально. Газы задерживаются в них до полного остывания, только после этого выходят наружу. За счет большего времени нахождения горячего дыма внутри щитка он прогревается сильнее и быстрее, чем канального вида. Тяга – меньше, уменьшается вероятность задувания печи. Достоинством этой конструкции является возможность установить задвижки для того, чтобы в летний период перекрывать поступление горячих газов внутрь щитка. Дым будет выходить напрямую, помещение излишне не перегреется. Эффективность выше, чем у канального типа, но и сделать его труднее. Его устройство лучше доверить профессионалам.

В зависимости от толщины кладки выделяют:

• Толстостенные – кладка стен щитка осуществляется в полкирпича. Данный вариант применяется в том случае, если печь работает долго. Благодаря толщине стенок снижается вероятность возгорания.
• Тонкостенные – стены толщиной в четверть кирпича (кирпич при кладке ставится на длинное ребро). При устройстве его нужно строго соблюдать пожарную безопасность, потому что стенки прогреваются полностью. Необходима гидроизолирующая основа под щиток данного вида. Желательно стенки укрепить полосками из металла.

Вывод

Функции, которые выполняет отопительный щиток из кирпича для железной печи, важны. Он повышает коэффициент полезного действия печи. Самостоятельно поострить его не слишком трудно. Польза очевидна – уменьшается расход топлива, улучшается обогрев помещения. Если использовать декоративную отделку – будет служить эффектным элементом декора.

Отопительный щиток для буржуйки. Для каких приборов используется щиток

Две наиболее распространенные ситуации:

• Приобретение металлической печи, которая одновременно является камином.
• Использование кирпичной варочной плиты.

Также щиток из кирпича востребован среди жильцов загородных домов, в которых установлены шведские печи Жирнова. Внешне они напоминают камин, а конструктивно состоят из топки и варочной поверхности: большая часть тепла уходит на отопление, небольшая часть — на приготовление.

Печи производства Ферингер также в большинстве случаев дополняются кирпичной стеной, что позволяет повысить их производительность.

Если отопительный щиток для металлической печи или кирпичной плиты не используется, то тепло, полученное от сгорания топлива, в прямом смысле вылетает в трубу. А в случае его наличия тепло задерживается, что позволяет обогреть помещение.

Печь со щитком для отопления помещения

Тепловой щиток, имеющий вид толстой кирпичной стены, можно сравнить с газовоздушным теплообменником, который пристраивается к любой печи с целью повышения эффективности ее работы. Газовые потоки под воздействием тяги дымохода движутся по вертикальным и горизонтальным каналам внутри стены.

Принцип работы данного приспособления основан на заборе тепла у дымовых газов. В результате сложенная из кирпича конструкция нагревается сама, а потом нагревает воздух в помещении. Благодаря теплоемкости материала стена долго остывает и продолжает отдавать тепло после прогорания топлива.

Как правило, щиток не оборудуется собственной камерой сгорания, играя роль лишь дополнительного элемента. Но иногда конструкцией предусматривается наличие топливника.

Строительство отопительно-варочных печей из кирпича

Какие потребуются материалы

1. Кирпич печной (красный керамический полнотелый, марки М150 или М200) для основного массива и трубы.
2. Кирпич шамотный огнеупорный для создания топки – от 50 до 100 штук.
3. Раствор глиняный для основной кладки.
4. Раствор глиняно-шамотный для кладки топки.
5. Раствор известковый для трубы.
6. Раствор цементно-песчаный для фундамента.
7. Дверца топочная.
8. Дверца поддувала.
9. Дверцы прочистные.
10. Шиберная задвижка (для летнего и зимнего хода).
11. Уголок стальной (40Х40, 50Х50) или полоса – для укрепления перекрытий. Толщина металла 3 мм.
12. Колосниковая решётка.
13. Варочная чугунная плита с конфорками (710Х410 мм) или сплошная.
14. Духовка, бак, контур водяного отопления и т.п.
15. Изоляционные материалы: рубероид, базальтовый картон, ящик-разделка для прохода трубы через перекрытие.

Для защиты топки от прогорания из шамотного кирпича выкладывается так называемое «ядро»

Где ставить печь

В небольших домах собранные своими руками отопительные печи (как и отопительно-варочные) располагаются ближе к центру, чтобы тепло распространялось более-менее равномерно по нескольким смежным помещениям. Очевидно, что основная топка, плита и духовка должны находиться в кухне, а вот обратная сторона печи обращена в одну из жилых комнат. С этой же стороны, например в гостиной, устраивается дополнительная топка встроенного камина.

Сама печка, как правило, является частью перегородки. Проём между несущей стеной и теплогенератором закладывается, либо весь простенок является отопительным щитком печки.

Центр дома – лучшее место для любой дровяной печи

Некоторые нюансы возведения конструкции

• Для возведения кирпичной печи потребуется фундамент. Это должен быть монолитный железобетон, который заливается без перевязки с фундаментом дома.
• Чтобы предотвратить передачу тепла от печи на фундамент (а также влаги от фундамента к печи), устраивают многослойную изоляцию. Сначала расстилают слой рубероида, затем – три слоя базальтового картона (каждый лист толщиной 5 мм). Между листами картона иногда располагают отражающие фольгированные материалы.
• Кирпич перед кладкой ополаскивают в воде, дабы смыть пыль и улучшить адгезию к раствору.
• Оптимальная толщина швов составляет 3-5 мм.
• Шамотное ядро топки не перевязывается с основной кладкой. Более того, должен быть зазор порядка 5-6 мм, часто тут прокладывают листы базальтового картона.
• Для изменения формы кирпича лучше использовать болгарку с алмазным диском (вместо рубки кирочкой).
• Если в порядовке отопительно-варочной печи есть срезанные под углом или скруглённые кирпичи – делать это обязательно. Так обеспечивается свободный переток газов.
• Размер топки может варьироваться. Если основным топливом будут дрова, тогда топочная камера делается глубже/длиннее (на 10 см) и выше (на 5 см), чем при использовании угля.
• Колосниковая решётка, плита, духовка, уголки и полосы – весь металл при нагревании сильно расширяется, поэтому между этими элементами и массивом следует оставлять зазор порядка 10 мм.
• Варочная плита укладывается на раствор в четверть кирпича (вырезанную полку в кирпичах).
• Для крепления дверцы необходимо использовать проволочные усы, уложенные в растворные швы.
• В тех местах дымовых ходов, где собирается сажа (полки под вертикальными участками), устраиваются небольшие проёмы, закрытые прочистными дверцами или «вышибными» кирпичами.
• Трубу делают с «распушкой» устья (расширение по полкирпича во все стороны) и поднимают минимум на 500 мм выше конька. Очень внимательно стоит подойти к изоляции дымохода при проходе через перекрытие и кровлю.

Схема одноконфорочной отопительно-варочной «малютки»

Поговорка «универсальное – враг хорошего» к подобным комбинированным теплогенераторам точно не относится. Даже простая отопительно-варочная печь, сложенная своими руками, будет радовать хозяина многофункциональность, позволяя эффективно обогревать жилище и готовить пищу. Главное, правильно выбрать модель, точно следовать имеющимся чертежам и порядовкам, а также неукоснительно соблюдать общие правила кладки печей.
