Отопительно-варочная печь из кирпича своими руками: проекты и схемы

Выбор размера поверхности печи

Прежде чем приступить к постройке, необходимо выбрать тип и модель будущей конструкции. Основными критериями для выбора будет не ее внешний вид и простота возведения, а теплоотдача (способность обогреть необходимую площадь).

Выбирая место ее размещения, следует знать, что боковые поверхности печи обладают наибольшей теплоотдачей. Этот фактор определяющий при выборе места.

Разным моделям присущи разнообразные формы:

Прямоугольные;
В виде буквы Т;
С лежанкой или кухонным оборудованием для приготовления пищи.

Они могут выполнять функции отопительного прибора для жилых комнат, или быть разделителем пространства.

Для малой домовой площади не стоит выбирать слишком массивные конструкции, даже если у них будет широкий набор функций, они будут занимать слишком много места и отдавать чрезмерно много тепла. Для прогрева всей печи нужно много топлива, при этом теплоотдача будет слишком велика.

Важное значение имеет и расположение печи, относительно жилых комнат, а также критерием является утепление всего дома. Таблица размеров печи, с учетом площади помещения. Таблица размеров печи, с учетом площади помещения

Таблица размеров печи, с учетом площади помещения

Технические особенности

Остановимся на технических особенностях более детально.

Камерная часть, кроме приготовления пищи, решает сверхзадачу – максимально полно усвоить первичное тепло, формируемое при сгорании наиболее лёгких фракций топлива (дров, угля). У прототипа оно практически полностью удаляется в трубу (низкая теплопроводность такого материала, как кирпич, не позволяет ему усвоить подобное тепло).

Вопрос с дожиганием фракций решили, оснастив шведки подобием специального колпака. А максимально полное усвоение получаемой энергии обеспечило применение металлической духовки, встроенной в кирпичную печь. Металл разогревается фактически мгновенно, обеспечивая форсированный прогрев помещения (особенно при открытой дверце).

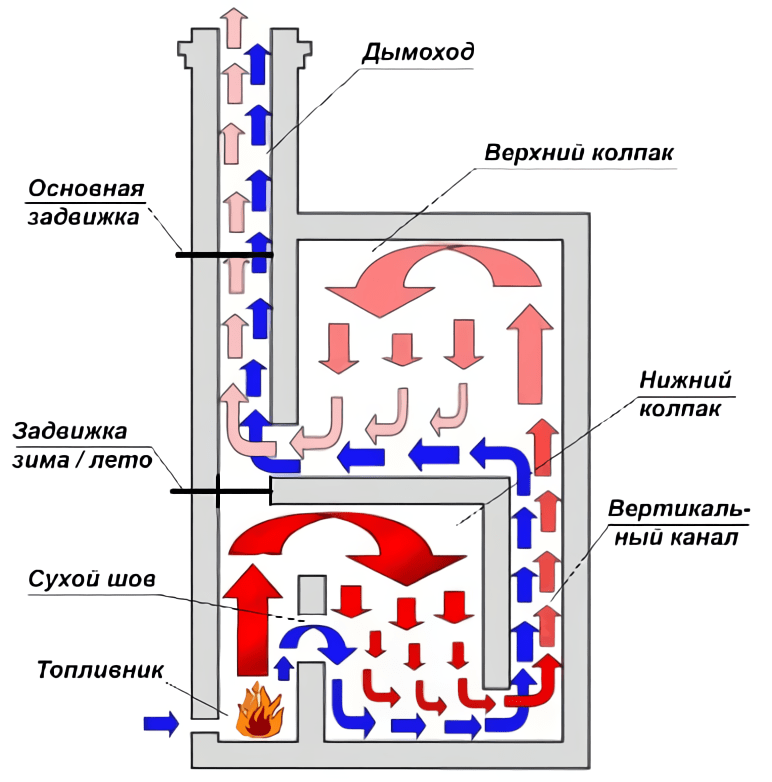

Принцип работы колпака – газы скапливаются в верхней точке и только отдав тепло, опускаются и уходят в дымоход

Над варочной плитой выполнена ниша, закрыв которую заслонкой можно длительно сохранять теплоту приготовленных блюд. В классическом исполнении, в верхней части печи обустраивается сушилка для одежды (в современных решениях почти не встречается). В шведке отказались от хайла (весьма сложного и дорогостоящего элемента конструкции), что позволило существенно удешевить печь. Вместо него было обустроено окно перетока, располагающееся под духовкой (его наличие объясняет неспособность конструкции длительно сберегать тепло, если вьюшка остаётся, после завершения топки, открытой).

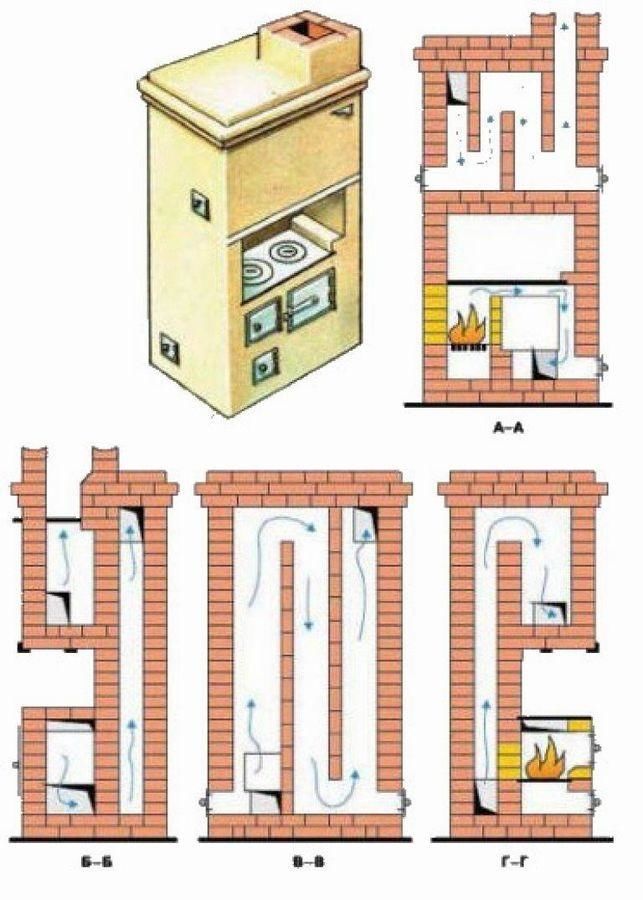

Основным накопителем тепла в шведках является канальный конвектор, внутри которого находится лабиринт для отвода дымовых газов. Чаще всего, их располагают вертикально. Плюс: топливо полнее сгорает. Минус: нижняя часть конструкции греется хуже верхней.

Вертикальные дымоходы

Горизонтальные дымоходы

Горизонтальный вариант позволяет лучше обогревать нижнюю часть печи, однако существенно возрастает слой сажи на стенках.

Ещё один любопытный момент. Конструкторы шведки отказались от арочных перекрытий сводов, заменив их плоскими перекрытиями стального проката.

Арочное перекрытие, например, в русской печи – сложный конструктивный элемент, от которого отказались в шведке

Несмотря на то, что коэффициенты температурного расширения кирпича и стали существенно различаются, в этом случае подобное решение посчитали оправданным по следующим причинам:

Совместная эксплуатация столь разных материалов оказалась возможной в случае качественного разделения их растворным швом ≥ 6 мм.

Какой лучше брать кирпич

Если разговор ведется о бытовых печках, то используют такой кирпич:

керамический;
шамотный.

Из последнего выкладываются отдельные участки, которые при растопке способны выдерживать повышенный уровень температур. Это:

печной свод;
отдел для дров;
участок дымового канала, который идет сразу после топочного отдела.

Плюс шамотного кирпича в том, что он может собирать и отдавать тепло продуктивнее керамического. Но для печки с варочной плитой этот вариант подойдет не лучшим образом – еда будет готовиться дольше, потому что существенное количество тепла будет поглощаться кирпичом. А летом на такой печи и вовсе готовить станет невыносимо. Потому для основной кладки лучше брать керамику.

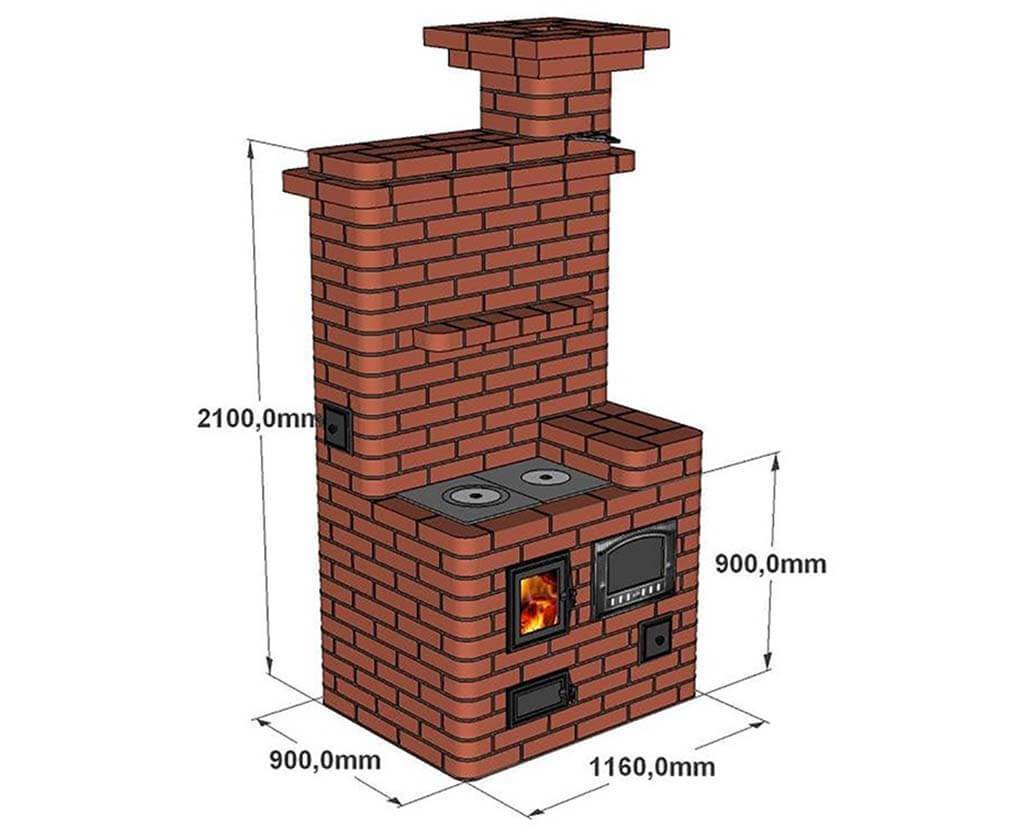

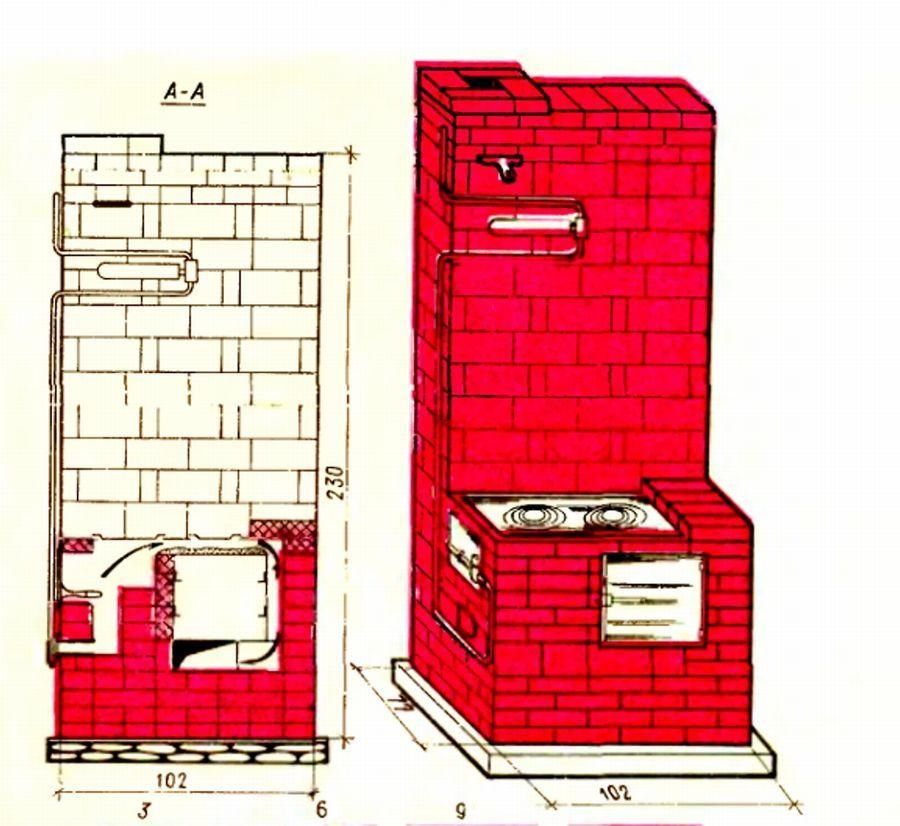

Типичная отопительно-варочная печь

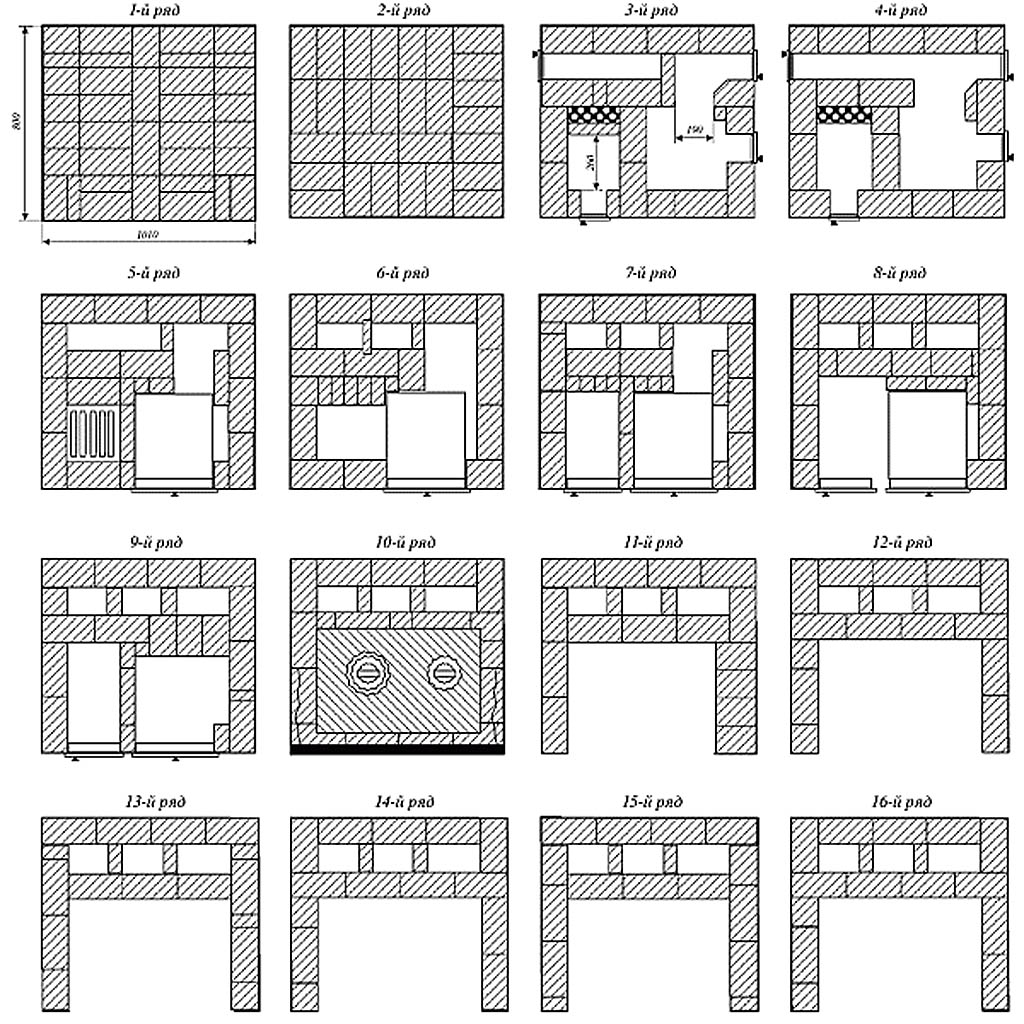

Ознакомление с печным мастерством рекомендуется начинать с изучения инструкции по кладке наиболее популярного варианта отопительно-варочной печи.

Первый шаг. Выложите первый ряд печи. На этом этапе вы должны строго следить за перпендикулярностью углов и ровностью укладки кирпичей. От правильности устройства стартового ряда напрямую зависит долговечность и в целом качество готовой отопительно-варочной конструкции.

Второй шаг. После выкладки начального ряда смонтируйте дверцу поддувала.

Третий шаг. Выложите 2-й ряд обычной кладкой.

Четвертый шаг. Приступайте к выкладке третьего ряда. На данном этапе вам нужно стесать ваши кирпичи с двух боков так, чтобы создать оптимальную конфигурацию поддувала. Контролируйте, чтобы ряд имел высоту, соответствующую высоте поддувальной дверцы.

Пятый шаг. Приступайте к выкладке четвертого ряда. Его необходимо класть слева направо. Смонтируйте дверцу зольника. В процессе кладки ориентируйтесь на предварительно выбранную схему печки. На этом же ряде вам нужно перекрыть поддувальную дверцу. Обустройте отверстие над камерой для золы.

Шестой шаг. Выложите пятый ряд с сужением отверстия зольника. В остальном кладка данного ряда подобна кладке четвертого.

Седьмой шаг. Выложите шестой ряд из огнестойкого кирпича. Можете использовать и простой кирпич, но он выйдет из строя гораздо быстрее своего шамотного аналога.

Вам надо сколоть кирпич перед колосниковой решеткой. Это даст возможность в дальнейшем качественнее укладывать топливо. Сама же решетка будет надежно опираться на 5-й ряд печной кладки.

Оставьте примерно 1-1,5-сантиметрвоый зазор между шестым рядом и решеткой. Промежуток заполните песком.

Кладка кухонной плиты

Восьмой шаг. Выложите седьмой ряд. На этой стадии вам необходимо создать канал П-образной формы и перекрыть его так, чтобы один канал превратился сразу в три.

Девятый шаг. Установите дверцу топочного отделения. Для опоры под дверцу используйте 6-й ряд кладки.

Десятый шаг. Выложите восьмой и девятый ряды по аналогии с седьмым рядом. По высоте девятый ряд должен соответствовать топочной дверце.

Вам нужно закрыть левый канал и топочную перегородку. Кирпичи для этого следует специальным образом подготовить. Подготовка сводится к стесыванию кирпичей с обоих боков для обеспечения плавной и качественной транспортировки газов из топки в печной канал.

Одиннадцатый шаг. Выложите десятый ряд из шамотного кирпича. При этом сами изделия нужно размещать строго вертикально. В обязательном порядке проверьте вертикальность при помощи уровня. Поверх этого ряда вы уложите варочный настил.

Двенадцатый шаг. Перекройте дверь топочного отделения. В конструкции останется только два канала квадратной формы.

Дальнейшая кладка отопительно-варочного агрегата ведется точно так, как и выкладка обыкновенных отопительных печей. Следуйте выбранной схеме порядовки.

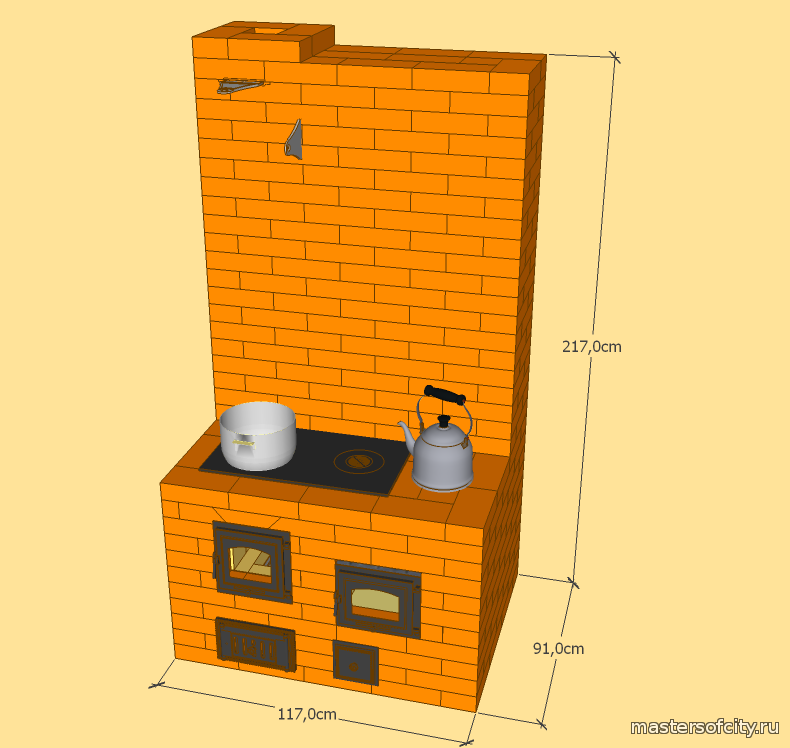

Пример отопительно-варочной печи

В завершение установите варочную поверхность с заслонкой, дверцу топки и перекрытие для этой дверцы. Также нужно обустроить вентиляционную камеру и дымоход. Конструкцию и материал изготовления дымохода подбирайте индивидуально в соответствии с размерами и прочими важными характеристиками печи.

Простая малогабаритная варочная печь из кирпича – 10 идей

Варочная печь из кирпича – это сердце частного дома, без неё никак, особенно зимой!) Раньше печи делали большими. Они совмещали в себе плиту для варки еды, русскую печь для выпечки и сушки, а также лежанку, чтобы спать и греться! Однако теперь появились альтернативы печи, работающие на основе газа и электричества, поэтому часто владельцы современных домов ищут варианты как сделать простую в изготовлении и маленькую по габаритам печь! В этой статье будет предложено 10 вариантов таких небольших печей из кирпича.

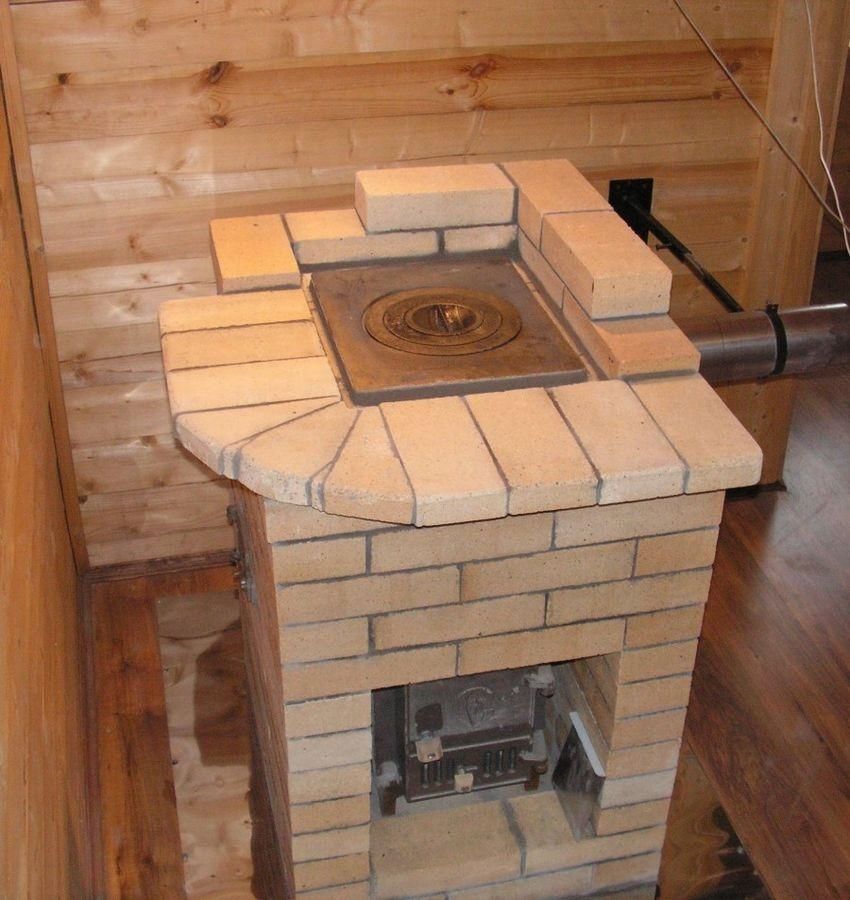

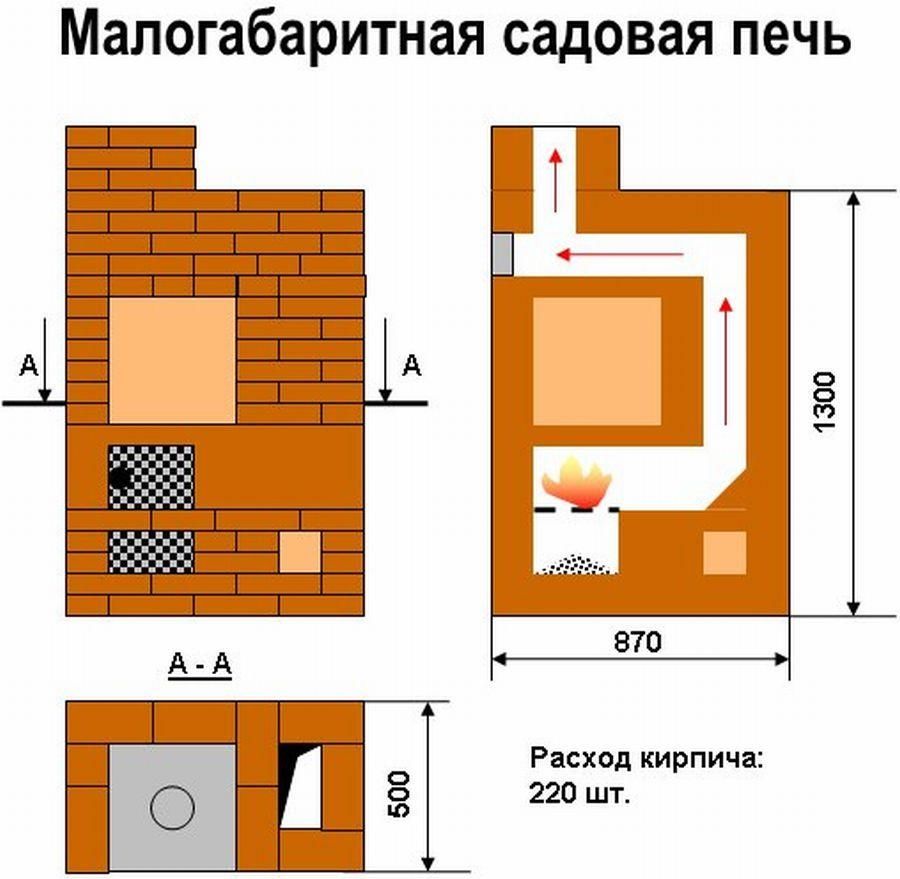

Самая простая варочная печь из кирпича, в которой нет никаких тонкостей! Конструкция без колодцев, с прямой вытяжкой. Выше по дымоходу можно добавить вьюшку

В таких печах важно хорошо замазать швы вокруг плиты, чтобы не было лишнего дыма

Вторая печь имеет почти тот же принцип, как и первая, но трубу можно сделать железной! Кому-то это может быть будет даже проще, чем первый вариант!

Также можно делать печь с боковым дымоходом.

Если дымоход сбоку или сзади печи, тогда сверху ничего не мешает сделать вытяжку! С помощью вытяжки можно ликвидировать дым из печи, а также дым если что-то убежит из кастрюли на плиту!)

Если печь вам нужна не только для варки еды, но и для тепла, то конечно лучше делать печь с колодцами! В такой печи должен быть расход дров ниже, а тепла печь должна отдавать больше! При этом по площади такая печь будет занимать не намного больше места чем самая простая варочная печь из кирпича.

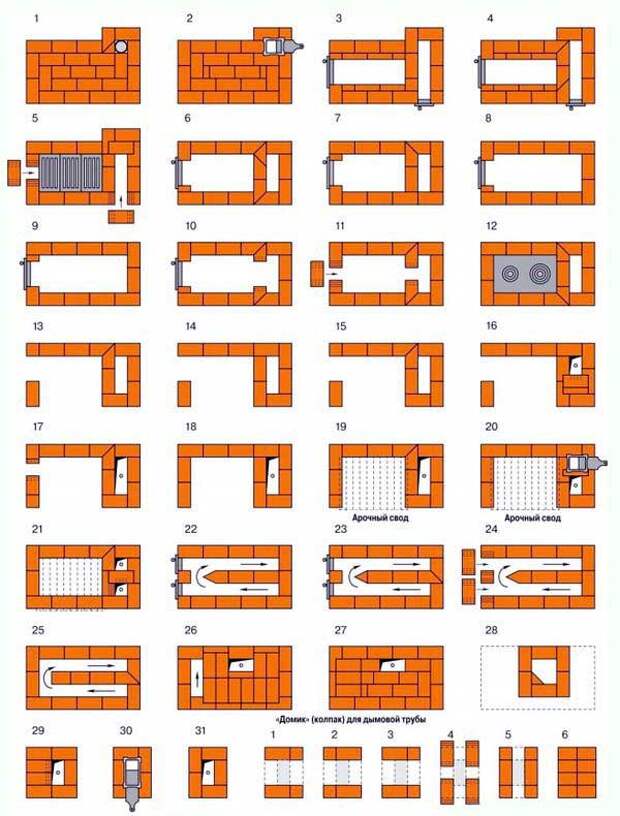

Если возникнет желание сделать печь с колодцами, тогда без чертежей обойтись не получится! Вот самая простая печь не с прямой тягой.

Если делать печь с колодцами, то лучше конечно это дело доверить мастеру! Так как изготовление печи с колодцами технически сложное дело и к тому же одинаковую печь можно делать по-разному, а именно с горизонтальными колодцами или вертикальными колодцами! Вот пример печки «Шведки».

Помимо варки еды, может быть не лишней и духовка для выпечки.

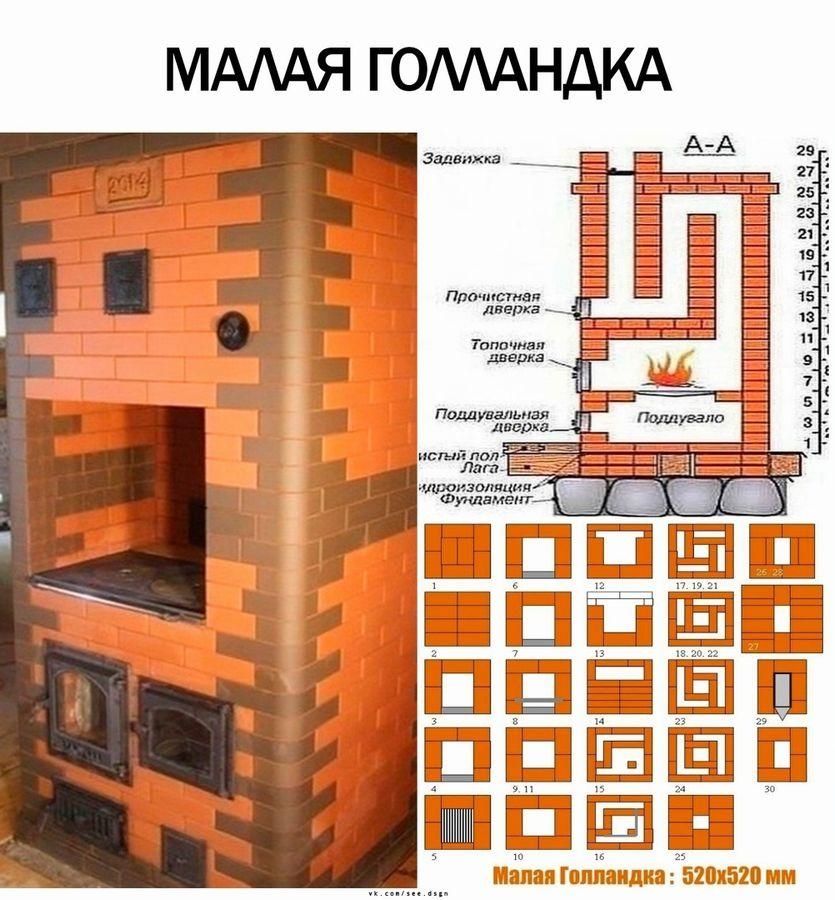

Возможно идеальным вариантом будет печка «Голландка». Плита, духовка и тепло, но при этом компактная печь из кирпича.

Добавить к вариантам выше можно то, что печку при желании можно ещё топить газом. Кирпич будет также нагреваться и некоторое время после горения газа, будет отдавать тепло в дом!

Читать полностью (ссылка)

Указания по ведению работ

В рамках настоящей публикации мы не станем обучать вас печному делу – технология кладки изложена в соответствующей инструкции – как построить камин для отопления дома на дровах. Здесь предложим общие рекомендации по возведению печи – «шведки»:

Бутовый либо железобетонный фундамент сооружения ставится на стабильный горизонт грунта. Снимите верхний почвенный слой и выройте котлован требуемой глубины, размер – на 10 см шире габаритов печки. В просадочных грунтах закладывайте свайно-винтовой либо свайно-ростверковый фундамент.
На кладку печи идет растворная смесь мелкого песка (частицы 1…1.5 мм) с глиной средней жирности. Новичкам лучше покупать готовую строительную смесь в мешках.
Красный кирпич вымачивайте в течение суток, а раствор делайте густоватым, чтобы он не растекался при контакте со стройматериалом.
Шамотный кирпич не замачивается, а только ополаскивается от пыли непосредственно перед постановкой в ряд.
Огнеупорные камни кладутся на раствор шамот + огнеупорная глина в соотношении 1 : 1, оптимальное решение – приобретение готовой смеси типа «Суперкамин Огнеупор». Керамическая кладка не перевязывается с шамотной, меж ними делается просвет шириной 5—6 мм, закладываемый базальтовым картоном.
Фундаменты и трубы строятся на обычном цементно-песчаном растворе, глиняный не годится.

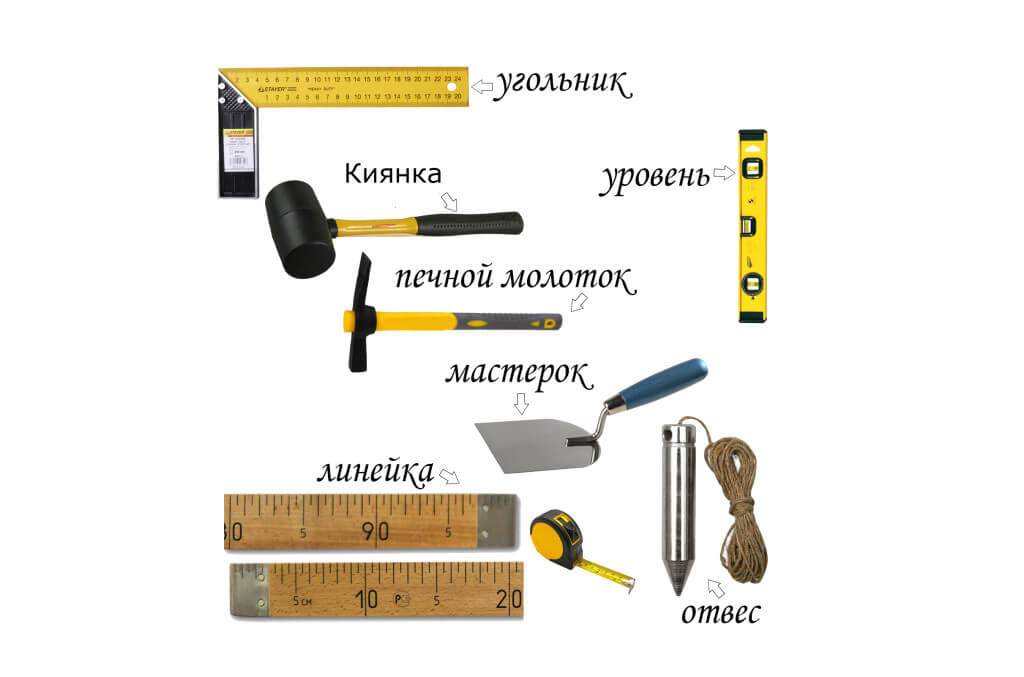

Для возведения печки подготовьте инструментарий, изображенный на фото. Бетонное основание должно затвердеть в течение 28 суток после заливки, затем его укрывают гидроизоляцией из рубероида (2 слоя) и базальтовым картоном.

Сборка отопительно-варочной печи своими руками: порядок действий

Начинается работа с возведения фундамента. Для него следует приготовить яму глубиной менее полуметра. На слабых грунтах дно следует утрамбовать и выровнять уровнем. Для отопительно-варочной печи из кирпича фундамент следует делать чуть больше, чем будет сама конструкция, зазор должен составлять как минимум 5 см.

В качестве основания фундамента применяется засыпка из кирпичной крошки или щебня, ее трамбуют и заливают жидким раствором.

Для фундамента можно использовать кирпич, но в целях экономии сделать это лучше следующим образом:

с лицевой стороны выложите кирпичи с перевязкой рядов;
изнутри фундамент заливают жидким раствором, куда кладут камни;
каждый каменный слой следует заливать раствором.

Вверху фундамент должен быть на 150 мм ниже уровня пола.

Печку следует класть на идеально ровную поверхность, поэтому фундамент следует проверять уровнем и, при необходимости, добавить цементного раствора. Когда поверхность стала идеально ровной, можно выкладывать и сами кирпичи. Следите за ровностью кладки, щербины, при необходимости, заполняйте раствором.

После этого следует уложить двумя слоями рубероид в качестве гидроизоляции, укладывать его следует насухую. Сверху выкладывают еще в ряд кирпичи при использовании раствора из цемента. Далее, на смесь глины и песка, можно класть и саму печь

Обратите внимание, что раствор не должен липнуть или растекаться. Если консистенция неудачная, то нужно добавить в смесь тот или иной компонент. В противном случае, при высыхании на поверхности могут появиться трещины

В противном случае, при высыхании на поверхности могут появиться трещины

В противном случае, при высыхании на поверхности могут появиться трещины.

Установка печного литья для отопительно-варочной конструкции

Как уже упоминалось ранее, отопительно-варочные конструкции состоят из некоторых литых элементов из чугуна: зольника, топки, духовки, заслонки и варочной печи, которые следует правильно смонтировать.

Когда вы выкладываете ряды из кирпичей, оставляйте зазор под литье, который превышает размер конструкции на 5 мм. Он способен компенсировать тепловое расширение чугуна. Выступы на дверце нужно обвязать при помощи толстой проволоки, вложенной в ряды между кирпичами.

Также можно установить печное литье и другим методом, используя для этого уголок из нержавеющей стали. Их следует заложить в кирпичные пропилы. Затем рамки дверцы должны быть проложены при помощи асбеста либо другого теплоизоляционного материала, имеющего высокую температуру. Самый элементарный материал – это асбестовый шнур, которым обматывается рамка дверцы. Им же следует обложить весь периметр конструкции при ее установке.

Характеристики кирпичных печей в доме

Выбирая, какой именно конструкции отдать предпочтение, необходимо учитывать, что бывают следующие разновидности печей, зависящие от функциональности:

отопительная кирпичная печь, предназначенная только для обогрева помещения. Сооружение обладает небольшими размерами (столбянка — голландка);
варочные виды печей из кирпича для дома оборудованы чугунной плитой, которая приспособлена для приготовления пищи, подогрева воды. Печка не приспособлена обогревать жилище (шведка);
комбинированные, универсальные отопительно-варочные конструкции с варочной плитой, способные обогреть различную площадь загородного дома. Современные печи оборудуются духовкой, нишей для сушки фруктово-овощной продукции. Нередко совмещают печи и камины.

Оборудование и строительные материалы для возведения печи своими руками

Кирпич

В интернете встречаются источники утверждающие, что кирпич для печей и огнеупорный, это одно и то же. На самом деле общие у них лишь линейные размеры. Размеры обычного одинарного строительного кирпича составляют 250 на 125 на 65 мм., а стандартный печной имеет размер 230 на 114 на 40 мм. Иногда встречается 230 на 114 на 65 мм. В строительстве печи используют специальный качественный кирпич марки 150. Он устойчив к температурам до 800 градусов. Из него можно было бы возводить всю печь, но он быстро остывает и не годиться для полноценной печи.

Кирпич из шамота используется для прокладки каналов печи в топочной части. Он выдерживает высокие тепловые нагрузки. Его используют в шведских печах или в печах для бани. Он способен выдержать температуру до 1800 градусов, однако в домашних печах, такой температуры не бывает. Его ценят за другие качества- способность долго сохранять тепло. Строить из него все тело печи не имеет смысла, так как он очень дорогой и имеет слабую прочность.

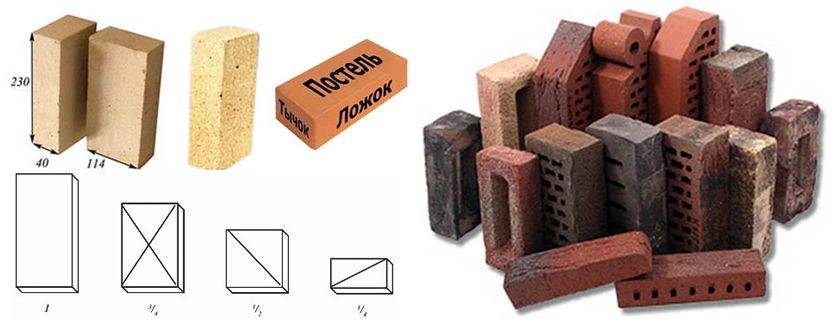

Кирпичи для печи

Что бы отличить качественный шамотный от некачественного, существует мнение, что он должен иметь желтоватый оттенок. Но такое вычисление не правильное, так как шамот может менять окраску в зависимости от своего месторождения. Признаком качественного шамота является мелкозернистость кирпича. Другой способ проверки- проверка на звук. По кирпичу постукивают молотком. Звук должен быть звонким и четким, а не глухим. Последний способ определения качества материала является радикальным. Кирпич разбивают пополам и смотрят на излом. Качественны шамот разбивается на крупные куски.

В качестве заменителя дорогостоящего шамота, иногда в печном строительстве используют клинкерный кирпич. Он представляет собой тот де красный керамический, только обжигают его при повышенных температурах. Он обладает большей прочностью и огнеупорностью.

Белый силикатный не подходит ни для каких частей. Он не устойчив к тепловым нагрузкам и слишком сильно впитывает влагу.

Песок

В качестве песка в цементно-песчаном растворе применяют карьерный песок средней фракции. Его просеивают через сито, чтобы отсеять крупные фракции и разнообразные органические включения

Наличие дополнительных включения в данном случае очень важно. Все органические примеси будут сгорать от нагрева, из-за чего кладка даст трещины и начнет осыпаться

Раствор для кладки

Для кладки печи придется применять несколько видов раствора на основании:

Цемента;
Извести;
Глины;
Шамота.

Смесь из глины с добавлением шамота используется в топочных частях. Такой раствор выдерживает высочайшие тепловые нагрузки.

Известковую смесь применяют на фундаментную кладку или для дымохода. Этот раствор достаточно прочный, но выдерживает лишь 450 градусов по Цельсию.

Цементно-известковый еще более прочный, чем обычный известковый, но огнеупорность снижается еще больше. Применяют в фундаменте.

Цементно-песчаный раствор применяют для кладки печной трубы. Он обладает лучшими показателями прочности и устойчивости к атмосферным осадкам. Швы такого раствора не будет пропускать дым и копать в помещение и обеспечат хорошую тягу для топки.

Общая схема отопительной печи

На изображении ниже указаны основные элементы отопительной печи. Внизу под колосниками (4) выкладывается зольник или подувало с дверцей (2, 3). Это отверстие имеет свою функцию: подвод воздуха к топке (7), а также сбор золы (шлаков).

Отопительная печь схематично

1 — шанцы; 2 — поддувало; 3 — поддувальная дверка; 4 — колосниковая решетка; 5 — топочная дверка; 6 — под; 7 — топливник (топка); 8 — хайло; 9 — свод топливника; 10 — тепловоздушная камера; 11 — внешняя теплоотдающая поверхность; 12,14 — дымовые каналы, дымоходы; 13 — перекрыша; 15 — отступ; 16 — патрубок; 17 — дым.задвижка (вьюшка); 18 — внутренние тепловоспринимающие поверхности

Над колосником обычно располагается топочное отверстие с дверкой, куда закладывается топливо. Нижняя часть топки называется подом (6). Сверху топочное пространство перекрывается сводом (9), в верхней части которого находится хайло (8). Хайло – это отверстие, предназначенное для вывода продуктов сгорания из топливника в дымоход. Практически все тепло, после сгорания топлива проходит через хайло, а продукты сгорания идут или в трубу, или же вначале направляются под водогрейную коробку плиты, духовку или чугунный настил (этого нет на схеме). Далее они удаляются в атмосферу через дымоход.

У некоторых моделей печей имеются внутренние тепловоздушные камеры. В них происходит прогрев холодных воздушных масс, поступающих из помещения, а затем возврат уже тёплого воздуха обратно, то есть происходит постоянный нагрев и циркуляция воздуха. Такие печные устройства выделяют тепло в помещение более равномерно, чем иные модели.

Схематическое расположение тепловоздушной камеры в одной из версий голландской печи

Разрез печи ПТД с воздушной камерой, размещающейся по всей высоте топливника. Подробнее об этой печи здесь.

Следующими составляющими печи являются внешние теплоотдающие поверхности (11), они прогреваются за счёт горячих газов, проходящих по дымовым каналам (12 и 14). Выше них находится перекрыша (13), которая состоит из нескольких рядов кирпичной кладки. Дым от сгораемого топлива вначале проходит по дымовому каналу (12) постепенно нагревая его, а затем через дымоход (14) выходит наружу. При кладке между массивом печи и стеной помещения необходимо в целях пожарной безопасности делать определенный отступ (15).

Дымоход соединяется с печкой за счет патрубка (16) и закрывается специальной дымовой задвижкой или по другому вьюшкой (17). Топка состоит из пода, свода и стенок. Поверхности данных элементов являются тепловоспринимающими (18). Труба, установленная на печке, называется насадной.

Мнение эксперта
Валерий Гармаш
Шеф повар ресторана “Grill House”, гриллер

Если требуется отвести топливные газы одновременно у нескольких печей, то их дымовые трубы соединяются в едином кирпичном массиве. Тогда следует коренную трубу установить на отдельном фундаменте возле печной конструкции и отступом от фундамента дома.

Инструменты для работы

Процесс возведения варочной печи из кирпича не отличается особой сложностью, если есть необходимые знания и инструменты, а именно:

кельма (мастерок) для работы с раствором;
резиновая киянка с деревянной ручкой для придания кирпичам нужного положения;
уровень строительный для обеспечения ровного горизонтального ряда;
уровень водяной (если знаете, как правильно пользоваться);
отвес для контроля вертикальности стенок и уголков;
молоток каменщика, чтобы колоть кирпичи;
гибкий метр, рулетка для контроля размеров.

Для укладки печи рекомендуем использовать только красный огнеупорный кирпич без каких-либо повреждений. Другие варианты применять нельзя. То же самое касается и цементного раствора. Вместо него рекомендуется готовить густую смесь песка и глины. Перед использованием состав необходимо проверить на прочность, скатав несколько шариков. После высыхания они не должны потрескаться, расколоться при падении с метровой высоты или рассыпаться от высокотемпературной прокалки. Только в этом случае печь длительного горения прослужит долго и качественно.

Расчет мощности

У каждой печи, из чего бы она не была сделана, есть своя мощность. Если делать конструкцию самостоятельно, то нужно знать, как это сделать. Но сразу стоит оговориться, что дом сначала утепляют, а потом только приступают к расчетам.

Есть очень простая формула, которая помогает решить вопрос. 1 кв.м. отапливаемого помещения требует 0,5 кВт мощности, если условия обычные, и 0,76 кВт, если на улице сильные морозы. Например: высота печи – 2,5 м, размеры – 1,5х1,5 м, а площадь поверхности – 17,5 кв.м., то средний показатель мощности получится 8,5 кВт. Но при интенсивной эксплуатации эта цифра вырастет до 13,3 кВт. Такой производительности в среднем хватает для отопления 80-100 кв.м.

Если говорить о топке, то ее лучше приобрести в магазине, так как тут расчеты очень сложны.

Расчеты мощности

Самостоятельно рассчитать мощность рекуператора при отсутствии исходных данных (мощности печи, температуры и количества исходящих газов в единицу времени, площади соприкосновения теплообменника и металла дымохода, скорости прохождения воздуха или воды через устройство) практически невозможно. Можно измерить мощность уже смонтированного теплообменника.

Ориентировочно стоит рассчитывать на то, что теплообменник на дымопроводе твердотопливной печи или камина прогреет пару небольших радиаторов, повысит температуру в гараже или сделает теплее комнату в мансарде, предбанник в бане.

Печь начинается с фундамента

Даже маленькая кирпичная печь своими руками выложенная на даче или в бане, весит более тонны. Поэтому ставить ее нужно не на пол, а на свой собственный фундамент.

Верхний срез фундамента совпадает с уровнем чернового пола

Нужно обратить особое внимание на то, чтобы верхняя плоскость была идеально горизонтальной. Это позволит избежать перекоса кладки и сильно упростит работу печника. Подготовка фундамента под кирпичную печь

Подготовка фундамента под кирпичную печь

На фундамент для гидроизоляции укладывается два слоя рубероида, пергамина или прочной строительной пленки. Поверх гидроизоляции укладывается стальной лист и слой теплоизолятора (чтобы тепло не уходило в фундамент). На весь этот “пирог” для будущей печи из кирпича своими руками ложатся кирпичи первого слоя кладки.

Набор для самостоятельной кладки печки

Начните с подготовки всех необходимых кладочных приспособлений.

Вам понадобится:

кирпич. Купите простой и огнестойкий кладочный материал. Для точного определения нужного количества кирпича предварительно подготовьте порядовку будущей печи;
глина. На ее основе вы приготовите раствор для кладки печи;
металлические дверцы и прочая фурнитура;
листовой металл;
уголки;
сетка либо прутки арматуры для укрепления конструкции;
шины;
известь;
емкость для приготовления раствора;
металлическое сито с ячейками 1-2 мм;
отвес;
строительный уровень;
молоток;
мастерок;
лопата;
чугунная плита с конфорками.

Разновидности кирпичных печей

Для вытяжки дыма используют кирпичные или стальные трубы

При выборе модели печи для дома из кирпича с плитой учитывают потребность в готовке и отоплении. На даче больше нужна только плитка для варки, если владелец не живет там круглый год. В доме определяют площадь, которую можно выделить под печь, от этого зависит величина строения.

Учитывают возможность установки печной трубы, способ вывода ее на улицу, вариант прохода сквозь перекрытие. Если дом только в проекте, фундамент для печи предусматривают заранее.

Распространенные виды кирпичных очагов для дома:

конструкция по шведской технологии;
малая печка для варки;
печь Кузнецова.

Для маленькой кухни подходит малогабаритная конструкция. Высота камина или печки с плиткой зависит от помещения и модели.

Шведская печь

Вариант отличается эффективностью расходования топлива и быстрым нагревом. Используется в небольших домах круглогодичного жительства, или ставится для дополнительного обогрева дальних комнат. Особенность строения позволяет обогревать поверхность пола рядом с конструкцией. В шведку можно вставить котел для организации контура ГВС.

Строение имеет канальную систему, но также снабжено нишами, которые работают по типу колпаков. Сначала прогревается нижняя ниша, затем просторная верхняя полость. Для повышения температуры используют первый, второй и последний жар. Из топки горячий дым поступает вниз, а вместо дымохода под духовкой сооружают переток. Если дрова перегорели, нужно перевести задвижку в закрытое положение.

Малая варочная печка

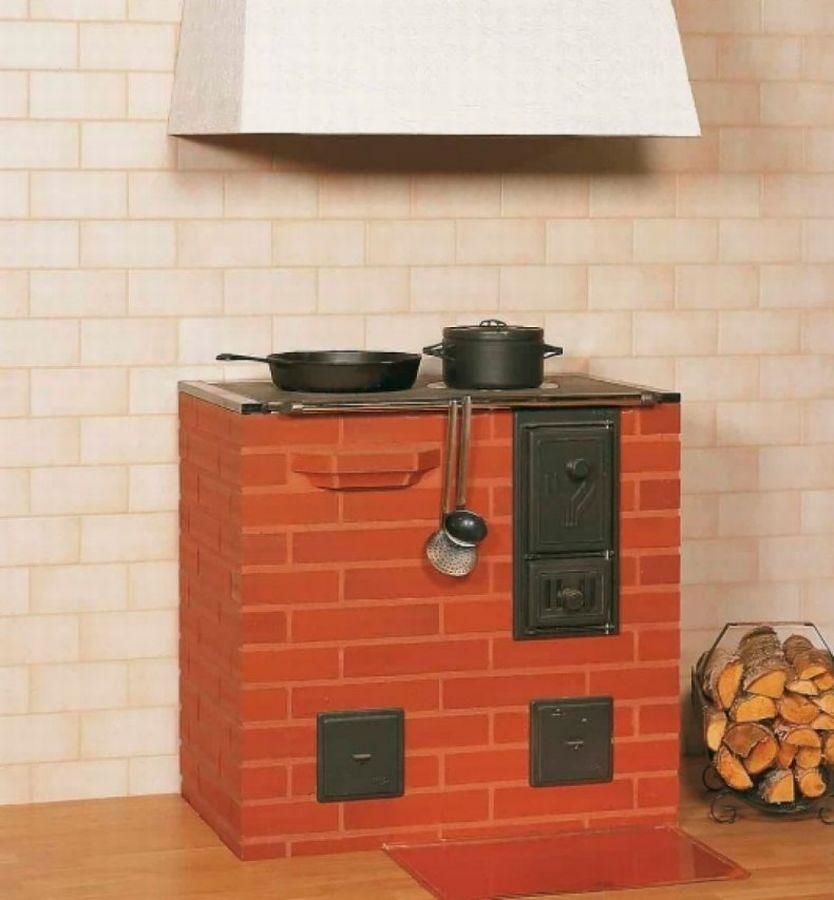

Малая варочная печь

В малогабаритную печь для отопления встраивают нишу, где располагают варочную плоскость. Во вторую нишу помещают духовку или емкость для подогрева воды. Печь-плита из кирпича используется для сушки продуктов, одежды.

В строении предусматривают отделения:

топки;
двух функциональных ниш;
дымовых каналов;
поддувала;
отверстий для обслуживания дымовых каналов и трубы.

Дверки для топки, задвижки, уголки для обрамления используют заводского изготовления, а духовку и нагревательный водяной бак сваривают из металлического листа. Малютку-печь размером 0,64 х 0,51 или 0,89 х 0,51 м можно располагать в углу или по центру кухни. Для отопления смежных комнат такую конструкцию ставят в стенном проеме. Очаг размещают на сплошном бетонном или столбчатом фундаменте.

Печи Кузнецова

Печь Кузнецова

Такие печи носят название колпаковых из-за присутствия в конструкции пустот для сбора горячего дыма. Есть печь с духовкой из кирпича, туда встраивают плитку для готовки, лежанку. Разработаны варианты с одной полостью или строят двухколпаковые печи. Ограниченные полости имеют определенную форму, играют роль разделителей тепла.

Горячий воздух попадает в колпак, задерживается на некоторое время, передает энергию стенкам печи. Используется принцип свободного перераспределения газов, при этом охлажденные потоки опускаются и по короткому каналу подаются во второй колпак. Там дым отдает остатки тепла и по системе трубопроводов выводится наружу.

Материалы

Данный тип печей требует подбора и правильного кирпича. Можно приобрести такие материалы:

красный керамический кирпич – хорош для нижних рядов и участков дымохода, где проходящий дым будет иметь температуру не выше 80 градусов;
печной керамический кирпич (М150) – способен выдержать температуру в 800 градусов, поэтому его используют для топочной части;
шамотный кирпич – им выкладывают топку с внутренней стороны, так как он способен выдержать температуру до 1600 градусов.

Для таких печей не стоит использовать лицевой кирпич. Также жаровня не выкладывается только шамотным материалом, так как высокая теплопроводность приведет к сильному разогреву изделия. Ну, а это в свою очередь, будет приводить и к быстрому остыванию.

При выборе кирпича важно внимательно его осмотреть – никакие сколы, выбоины или трещины не должны присутствовать на его поверхности. Посторонние видимые включения также не допускаются

Если по изделию постучать (легко) металлическим предметом, то шамотный кирпич должен издавать четкий звонкий звук. А если его уронить, то он лопнет на крупные куски и их не должно быть много.

Что касается растворов, то они могут быть цементно-песчаными (используется на участках, где температура не достигает 200-250 градусов) и глиняными.

Выбор песка и раствора

Для кладки печи с духовкой используют глиняную смесь, для чего берут шамотную или красную глину. Каолиново-песчаный раствор готовят в консистенции 2,5:1 (песок, глина, соответственно). Используют речной песок с крупностью зерна1 – 1,5 мм без примесей, а глину берут высокой жирности.

В магазине можно приобрести готовые сухие смеси для кладки печей, которые до готовности доводят добавлением воды и перемешиванием. Используют жаростойкие и огнеупорные виды, которые позволяют выдерживать повышение температуры до +1000°С без необратимых деформаций.

Раствор не должен реагировать с химическими веществами. Не используют обычные цементно-песчаные смеси, которые разрушаются в сложных условиях, не имеют пластичности.

Преимущества и недостатки печи

Преимущества:

- высокий показатель коэффициента полезного действия 75-85% (КПД);
- топливо сгорает при высоких температурах;
- печь работает на всех видах твердого топлива — древесина, каменный и бурый уголь, брикеты и т.д.;
- несложность в обслуживании, нет необходимости чистить протяженные каналы (малое образование сажи);
- долговечность эксплуатации печи;
- эстетичный, оригинальный внешний вид;
- высокая эффективность, многофункциональность;
- экономичность;
- длительное сохранение тепла;
- форма и дизайн печей могут варьироваться в зависимости от назначения;
- при периодичности топливных закладок в кузнецовку всего два раза в сутки можно иметь тепловой режим в доме, выгодно отличающийся даже от режима квартир с центральным отоплением.
  Квартира в многоэтажке имеет более частые температурные колебания, чем частный дом, отапливающийся печью Кузнецова, дающей равномерную тепловую отдачу между топками;

совмещение печи Кузнецова и водяного отопления дома несложно и часто применяется на практике.
Внутри топки устанавливают трубчатый теплообменник и соединяют его с трубопроводом отопительного контура. Основной плюс — теплотехника и теплоотдача печи при модернизации остаются неизменны, без малейших снижений эффективности;
конструкция кузнецовки позволяет устраивать невысокие дымоходы, причем снижения тяги при этом не происходит. Данный факт несколько удивляет тех, кто впервые знакомится с конструкцией и работой данных печей;
особенности внутренней конструкции печей Кузнецова позволяют устанавливать агрегат практически в любых помещениях любых размеров, независимо от того, для чего помещение предназначено.
И в кухнях, и в общих комнатах печь выглядит солидно и эстетично, и органично вписывается во многие интерьеры;
самая интересная и необычная в контексте домовой печи особенность кузнецовки: можно не закрывать вьюшку. Эта важнейшая деталь печи и одно из условий безопасной повседневной эксплуатации — для печи Кузнецова нужна только в том случае, если наступает внештатная ситуация.
Дело в том, что когда процесс сгорания топлива подходит к завершению и начинается остывание, тяга в каналах печи перераспределяется самопроизвольно, «автоматом».

Именно печи колпакового типа и стали основой для создания многих бытовых, отопительных и варочных печей нового типа, которые дают значительно лучший эффект при меньшем расходе топлива.

Что можно сказать о недостатках печи.

В техническом отношении их нет, но кое-что учитывать все же нужно.

Печь Кузнецова не может иметь массивных стенок — это свело бы на нет многие из её достоинств. Но при этом она подвергается довольно высоким тепловым нагрузкам.

Поэтому данный агрегат должен быть тщательно рассчитан и выверен на этапе разработки и столь же тщательно, со скрупулёзным соблюдением всех требований технологии, построен. При малейших отклонениях от технического регламента «кузнецовка» получится весьма недолговечной.

Как сделать отопительно-варочную печь из кирпича своими руками
