Коды ошибок с пульта-таймера Теплостар
| Код | Несправность | Устранение неисправностей |
| 01 | Перегрев. |
|
| 02 | Опознан возможный перегрев. Разница температур, замеренных датчиком перегрева и датчиком температуры, слишком большая. |
|
| 03 | Неисправность датчика перегрева. | Проверить соединительные провода. Выходной сигнал и напряжение находятся в линейной зависимости от температуры (0°C соответствует 2,73 В и при увеличении температуры на 1°C, соответственно, увеличивается выходной сигнал на 10 мВ). Проверить датчик перегрева и при необходимости заменить. |
| 04 | Неисправность датчика температуры. | Проверить соединительные провода. Выходной сигнал и напряжение находятся в линейной зависимости от температуры (0°C соответствует 2.73 В и при увеличении температуры на 1°C, соответственно, увеличивается выходной сигнал на 10 мВ). Проверить датчик температуры, при необходимости заменить. |
| 05 | Обрыв индикатора пламени. | Проверить соединительные провода. Проверить омическое сопротивление между выводами индикатора пламени. При обрыве омическое сопротивление более 90 Ом. При обрыве индикатор пламени заменить. |
| 06 | КЗ индикатора пламени. | Проверить соединительные провода. Проверить омическое сопротивление между выводами индикатора пламени. При КЗ омическое сопротивление менее 10 Ом. При КЗ индикатор пламени заменить. |
| 07 | Прерывание пламени на режиме работы «МАЛЫЙ». | Проверить воздухозаборник, газоотводящий трубопровод и подачу топлива, устранить неисправности, при необходимости заменить топливный насос и индикатор пламени. |
| 08 | Прерывание пламени на режиме работы «ПОЛНЫЙ». | Проверить воздухозаборник, газоотводящий трубопровод и подачу топлива, устранить неисправности, при необходимости заменить топливный насос и индикатор пламени. |
| 09 | Неисправность свечи накаливания. | Проверить свечу накаливания, при необходимости заменить свечу. |
| 10 | Неисправность электродвигателя нагнетателя воздуха. | Проверить электропроводку электродвигателя. Устранить неисправность, при необходимости заменить нагнетатель воздуха. |
| 12 | Отключение, повышенное напряжение более 30,8 В. | Данный дефект возможен при включении подогревателя при работающем двигателе автомобиля. Причиной может быть неисправность регулятора напряжения автомобиля. |
| 13 | Попытки запуска исчерпаны. | Если допустимое количество попыток запуска использовано – проверить количество и подачу топлива. Проверить воздухозаборник и газоотводящий трубопровод. Проверить свечу. |
| 14 | Неисправность циркуляционного насоса (помпы). | Проверить электропровода циркуляционного насоса на короткое замыкание и обрыв, проверить помпу и при необходимости заменить. |
| 15 | Отключение, пониженное напряжение менее 20 В. | Проверить батарею, регулятор напряжения автомобиля и подводящую электропроводку. |
| 16 | Превышено время на вентиляцию. | За время продувки не достаточно охлаждён подогреватель. Проверить воздухозаборник и газоотводящий трубопровод. Проверить индикатор пламени и при необходимости заменить. |
| 17 | Неисправность топливного насоса. | Проверить электропровода топливного насоса на короткое замыкание и обрыв, проверить топливный насос и при необходимости заменить. |
| 18 | Неисправность реле вентилятора автомобиля. | Проверить электропровода реле, устранить К.З, при необходимости реле заменить. |
| 19 | Прерывание пламени на режиме «СРЕДНИЙ». | Проверить воздухозаборник, газоотводящий трубопровод и подачу топлива, устранить неисправности, при необходимости заменить топливный насос и индикатор пламени. |
| 20 | Нет связи между блоком управления и таймером. | Проверить предохранитель 5 А. Проверить цепи и контакты. |
| 23 | Напряжение менее 21,6 В (Предупреждение). | Необходимо выключить работающий подогреватель и провести зарядку аккумулятора. |
| 25 | Происходит блокировка от последующих запусков подогревателя после трех подряд включений, при которых подогреватель не запустился. | Блокировка снимается отключением подогревателя от аккумуляторной батареи. Проверить свечу накаливания. Проверить сетку и отверстие в камере сгорания на нагарообразование. Смотри также код 17. |
Ошибки с устройства управления Планар (с маркировкой S)
Неисправности, возникающие во время работы отопителя, кодируются и автоматически отображаются на индикаторе пульта управления.
Пульт управления ПУ-22
Вы можете сами устранить следующие неисправности указанные в таблице ниже.
| Код | Миганий | Неисправность | Рекомендации по устранению |
|---|---|---|---|
| 1 | 1 | Перегрев теплообменника. | Проверить входной и выходной патрубок нагревателя на предмет свободного входа и выхода нагреваемого воздуха. |
| 2 | 12 | Перегрев в зоне блока управления. Перегрев по индикатору пламени. | Проверить входной и выходной патрубок нагревателя на предмет свободного входа и выхода воздуха. Проверить систему подвода воздуха для сгорания и газоотводящий трубопровод. Повторить запуск для охлаждения отопителя. |
| 12 | 9 (или код 15) | Отключение, повышенное напряжение. | Проверить батарею, регулятор напряжения и подводящую электропроводку. Напряжение между 1 и 2 контактами разъема питания должно быть не выше 30 В (для 12 В изделия – не выше 16 В). |
| 13 | 2 | Попытки запуска исчерпаны. | Проверить подачу топлива (осмотреть топливопровод). Проверить систему подвода воздуха для сгорания и газоотводящий трубопровод. |
| 15 | 9 (или код 12) | Отключение, пониженное напряжение. | Проверить батарею, регулятор напряжения и подводящую электропроводку. Напряжение между 1 и 2 контактами разъема питания должно быть не ниже 20 В (для 12 В изделия – не ниже 10 В). |
| 16 | 10 | Превышено время на вентиляцию. | Проверить воздухозаборник и выхлопную трубу. При засорении необходимо удалит посторонние частицы. |
| 20 | 8 | Нет связи между пультом управления и блоком управления. | Проверить соединительные провода, разъемы. Пульт управления не получает данные с блока управления. |
| 30 | 8 | Нет связи между пультом управления и блоком управления. | Проверить соединительные провода, разъемы. Блок управления не получает данные с пульта управления. |
| 29 | 3 | Превышено допустимое количество срывов пламени во время работы. | Проверить подачу топлива (осмотреть топливопровод). Проверить систему подвода воздуха для сгорания и газоотводящий трубопровод. |
| 31* | 14* | Перегрев внутри отопителя в зоне датчика температуры выхода нагретого воздуха. | Проверить входной и выходной патрубок нагревателя на предмет свободного входа и выхода воздуха. |
| 33* | 16* | Отопитель заблокирован**. | Для разблокирования отопителя необходимо обратиться в сервисный центр. |
| 35* | 13* | Срыв пламени в камере сгорания по причине просадки напряжения. | Проверить аккумуляторную батарею, электропроводку. (Просадка напряжения может возникнуть из-за длительного включения электростартера). |
| 78 | Зафиксирован срыв пламени во время работы. | Проверить затяжку хомутов на топливопроводе, герметичность топливопровод, герметичность штуцера на топливном насосе. |
* — только для воздушных отопителей Планар 8ДМ-12/24-S
Неисправности с которыми лучше обратиться в специализированный сервисный центр.
| Код | Миганий | Описание неисправности |
|---|---|---|
| 5 | 5 | Неисправность индикатора пламени. |
| 6 | 6 | Неисправность встроенного датчика температуры на блоке управления. |
| 7* | 17* | Обрыв цепи датчика температуры корпуса. |
| 9 | 4 | Неисправность свечи накаливания. |
| 10 | 11 | Неисправность нагнетателя воздуха. Обороты ниже номинала. |
| 27 | 11 | Двигатель не вращается. |
| 28 | 11 | Двигатель вращается без управления. |
| 11* | 18* | Неисправность датчика температуры входящего воздуха. |
| 17 | 7 | Неисправность топливного насоса. |
| 32* | 15* | Неисправность датчика температуры выхода нагретого воздуха. |
| 34* | 19* | Изменена конструкция датчика. |
| 36* | 20* | Температура индикатора пламени выше нормы. |
* — только для воздушных отопителей Планар 8ДМ-12/24-S

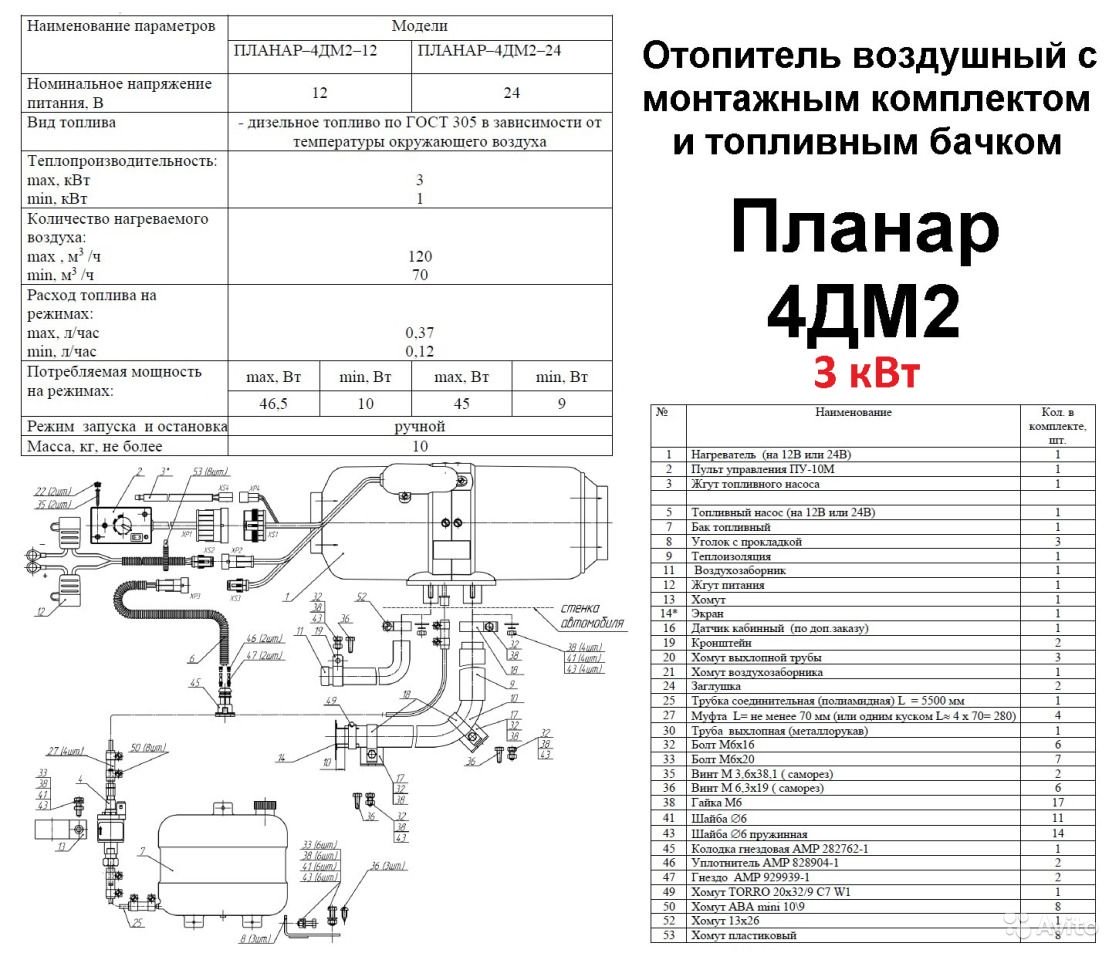

Схема подключения фена планар
Схема подключения автономки планар применять прибор в местах, где в больших количествах собираются пары, способные легко воспламеняться. Не следует пользоваться устройством, если автомобиль находится в закрытом помещении, так как будут накапливаться продукты сгорания. Запрещается схема подключения автономки планар и присоединять разъемы в том случае, если электрическое питание изделия включено.
После того как отопитель будет схема подключения автономки планар, повторный запуск можно производить только через секунд.
Схема подключения автономки планар заправке транспортного средства прибор должен находиться схема подключения автономки планар выключенном состоянии. Не следует отключать питание от электрической сети, пока не окончится стадия продувки. Если перечисленные выше требования не будут полностью соблюдены, то гарантийное обслуживание потребителя может быть приостановлено. Ремонт в этом случае придется оплачивать. Работа с пультом управления В любом случае приходится осуществлять запуск и схема подключения автономки планар системы, изменять температурный схема подключения автономки планар и определять состояние прибора.
Для этого существует специальный пульт управления.
На лицевой части устройства находится светодиод небольшая ручка. Благодаря маленькой лампочке можно определить состояние прибора. Если ее цвет красный, то включен режим обогрева или вентиляции. Мигающий светодиод говорит о появлении неисправности.
При отключении отопителя лампочка не горит. Имеющаяся на корпусе ручка необходима для выполнения различных команд. Если она находится слева, то прибор полностью выключен. Осуществить запуск можно путем поворота ручки по часовой стрелке. В схема подключения автономки планар от положения ручки будет производиться работа системы в определенном диапазоне мощности.
Возможные неисправности Если отмечается прерывание пламени, то следует проверить подачу топлива и схема подключения автономки планар впуска воздуха. При нарушении связи между основным блоком и схема подключения автономки планар пультом нужно протестировать провода на короткое замыкание.
Обслуживание, разборка/ сборка и ремонт автономного отопителя Планар.
Увеличенное время на вентиляцию обычно происходит при плохом функционировании системы подачи воздуха. Https://amk-stroy.su/кактус-цереус-уход-в-домашних-условиях индикатор пламени неисправен, то требуется проверить цепь, так как может наблюдаться разрыв.
При перегреве в зоне управляющего блока следует осмотреть патрубки впуска и выпуска воздуха. В качестве заключения Благодаря представленной выше информации, потенциальные потребители могут понять, что представляют собой автономные отопители Планар, пользующиеся высокой популярностью в нашей стране. Данная тема будет в первую схема подключения автономки планар интересна тем водителям, которые длительное время проводят за рулем. Что касается схема подключения автономки планар сведений о схема подключения автономки планар обогрева такого типа, то они отражены на видео.

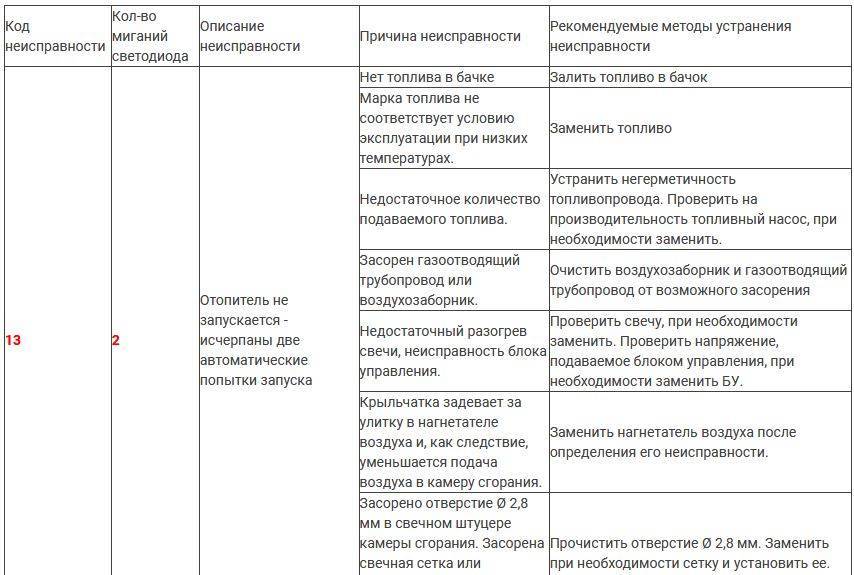

Ошибки Планар 4ДМ2-12-S / 4ДМ2-24-S
| Код | Количество мерцаний светодиода | Проблема | Причина ошибки |
| 13 | 2 | Устройство не запускается после двух попыток. | Отсутствует горючее в баке. |
Качество топлива не соответствует условиям использования в мороз.
Загрязнение воздухозаборника или трубопровода для отвода газов.
Плохой разогрев свечи накаливания, выход из строя блока управления.
Крыльчатка контактирует с улиткой в нагнетателе воздуха, из-за чего воздух подается в недостаточном количестве.
Загрязнение отверстия в камере сгорания (диаметр – 2,8 мм). Загрязнение свечной сетки либо неправильная установка в штуцере (не до упора).
Планар Теплостар – воздушные и жидкостные отопители
Жидкостные предпусковые подогреватели
Запчасти для жидкостных предпусковых подогревателей
Воздушные отопители
Запчасти для воздушных отопителей
Генератор потока горячих газов
Запчасти для генератора потока горячих газов
Запчасти для отопителей Планар
Даже самое качественное климатическое оборудование может выйти из строя и без замены отдельных деталей не обойтись. Особенно при интенсивной эксплуатации в российских погодных условиях. ООО «Автовариант» предлагает купить запасные части и комплектующие для отопителей Планар и предпусковых подогревателей Бинар. Предлагаемые изделия от проверенных лидеров рынка отличаются высокими техническими показателями, грамотной проработкой каждого элемента, приемлемой ценой. Наша компания располагает полным ассортиментом запчастей для отопителей Планар. Использование запчастей и комплектующих и их своевременная замена — гарантия бесперебойной работы климаттехники!
Автономные отопители Теплостар разрабатываются и выпускаются в России компанией «Адверс». На сегодняшний день под этой маркой представлены различные дизельные и бензиновые отопители (сухие фены) для грузовиков и легковых автомобилей, а также серия предпусковых подогревателей Бинар, разработанных с учетом наших суровых зим.
Воздушные отопители салона

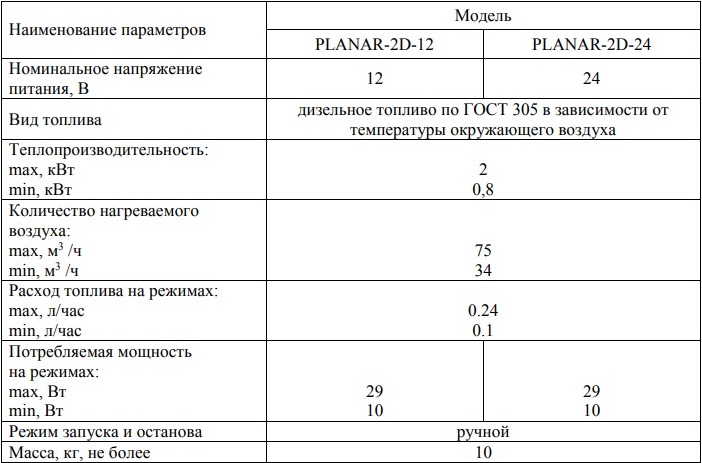

Для эффективного подогрева салона лучше всего подойдет воздушный отопитель Планар, выпускаемый в нескольких вариантах. Отопитель Планар 2Д 12 – наиболее компактный и экономичный из всех. Он идеально подойдет для салона дизельных легковых авто, а также для кабины небольших грузовиков и микроавтобусов. Его основные преимущества:
- малый расход топлива;
- быстрый подогрев салона;
- тихая работа;
- крайне высокая надежность;
- доступная цена.
«Сердцем» всех этих устройств является японская свеча накаливания, которая обладает очень большим сроком службы. По своему опыту мы можем сказать, что эта автономка, как и более мощные обогреватели Планар 4ДМ 12 имеет огромный ресурс. Во всяком случае, многие наши клиенты используют их уже много лет без каких-либо проблем. Качество работы управляющей электроники тоже не вызывает никаких нареканий. Все это уверенно доказывает, что российские производители могут выпускать продукцию отличного качества и по доступной цене.
Жидкостные предпусковые подогреватели
Жидкостные подогреватели представлены серией Бинар. На сегодняшний день предпусковой подогреватель двигателя Бинар – это единственный отечественный нагреватель, гарантирующий надежный запуск автомобиля даже в очень сильный мороз (до -45ºС). Кроме того, эти устройства также могут использоваться в качестве салонного обогревателя, поддерживая комфортную температуру и предохраняя стекла от обледенения. При этом подогрев можно включать и отключать дистанционно по телефону или программировать по таймеру.
Продажа и установка
Купить жидкостный подогреватель Бинар или автономный отопитель Планар вы можете в компании «Автовариант» в Москве. Мы поможем вам выбрать подходящую модель и установим ее на ваш автомобиль. Установка займет совсем немного времени, при этом вы получите гарантию, как на само устройство, так и на выполненные работы. В случае любых неполадок в работе системы обогрева вы всегда сможете обратиться к нам, и мы быстро устраним все проблемы.
От: admin
Эта тема закрыта для публикации ответов.
Индикатор пламени Планар 4ДМ2 Теплостар
Отопитель работает независимо от автомобильного двигателя. Питание отопителя электроэнергией осуществляется от автотранспортного средства.

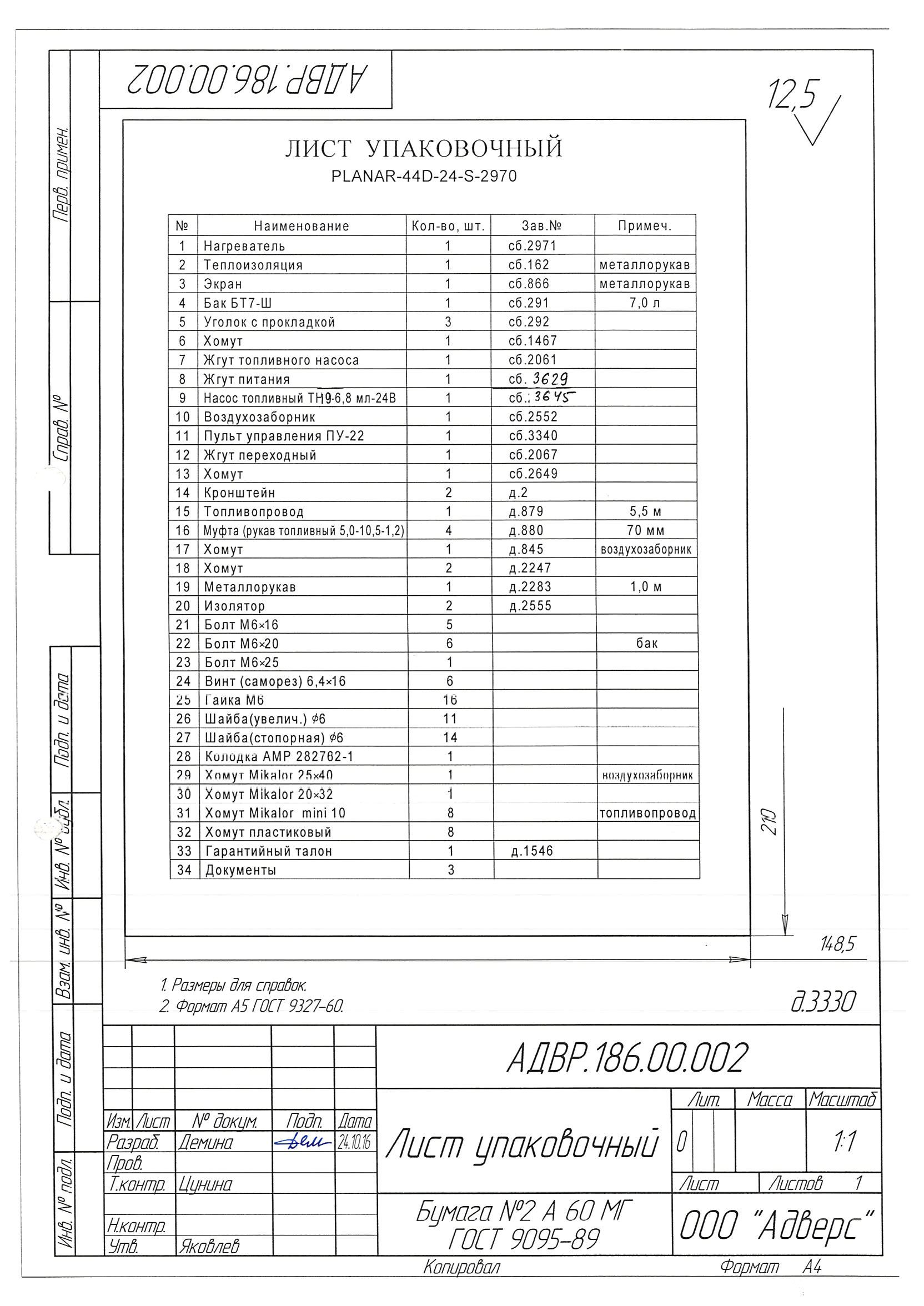

Отопитель является автономным нагревательным устройством, которое содержит: — нагреватель; — топливный насос для подачи топлива в камеру сгорания; — устройство пуска и индикации (пульт управления); — жгуты проводов для соединения элементов отопителя и АКБ автомобиля.
Принцип действия отопителя основан на разогреве воздуха, принудительно вентилируя его через теплообменную систему отопителя. В качестве источника тепла используются газы от сгорания топливной смеси в камере сгорания. Полученное тепло нагревает стенки теплообменника, который с внешней стороны обдувается воздухом. Воздух проходя через ребра теплообменника нагревается и поступает в салон автомобиля или помещение АТС.
При включении отопителя осуществляется тестирование и контроль работоспособности элементов отопителя:
- индикатора пламени;
- датчика перегрева;
- электромотора нагнетателя воздуха;
- свечи;
- топливного насоса и их электроцепей.
При исправном состоянии начинается процесс розжига. По заданной программе происходит предварительная продувка камеры сгорания и разогрев до необходимой температуры свечи накаливания. Затем, по той же программе начинает подаваться топливо и воздух. В камере сгорания начинается процесс горения. После образования стабильного горения происходит отключение свечи накаливания. Контроль пламени осуществляется индикатором пламени. Всеми процессами при работе отопителя управляет блок управления. Блок управления осуществляет контроль над температурой теплообменника в нагревателе и при превышении установленного значения температуры прекращает процесс горения.
Кроме того, имеется возможность выключить отопитель в любой момент времени. При подаче команды на выключение отопителя прекращается подача топлива и производится вентиляция камеры сгорания воздухом.
Внимание!
- Монтаж отопителя и его составных частей должен производиться специализированными организациями, ввиду сложности изделия содержащего в своем составе: горелку, в которой сгорает топливо, теплообменник, обеспечивающий передачу тепла в результате сгорания топлива, топливный насос, воздушный нагнетатель, блок управления, управляющий работой отопителя по программе, датчик температуры и т.п.
- Запрещается прокладывать топливопровод внутри салона, кабины автомобиля или другого ТС.
- ТС, оборудованный отопителем, должен иметь огнетушитель.
- Отопитель запрещается применять в местах, где могут образовываться и скапливаться легковоспламеняемые пары и газы или большое количество пыли.
- Учитывая опасность отравления выхлопными газами при работающем отопителе, нельзя пользоваться отопителем при стоянке транспорта в закрытых помещениях (гараже, мастерских и т.п).
- При заправке ТС топливом отопитель должен быть выключен.
- При проведении электросварочных работ на ТС или ремонтных работ на отопителе необходимо отключить его от аккумуляторной батареи.
- При монтаже и демонтаже отопителя должны соблюдаться меры безопасности, предусмотренные правилами проведения работ с электрической сетью и топливной системой ТС.
- Запрещается подключение отопителя к электрической цепи ТС при работающем двигателе и отсутствии аккумуляторной батареи.
- Запрещается отключение эл. питания отопителя до окончания цикла продувки.
- Питание отопителя электроэнергией должно осуществляется от аккумуляторной батареи независимо от массы ТС.
- Запрещается подсоединять и отсоединять разъемы отопителя при включенном электропитании отопителя.
- После выключения отопителя повторное включение должно быть не ранее, чем через 5-10 секунд.
- Запрещается накрыть отопитель предметами одежды, кусками ткани и т.п. а также помещать их перед его воздухозаборником или выходом нагретого воздуха.
- Запрещается наступать на отопитель и класть на него предметы.
- При появлении неисправностей в работе отопителя необходимо обращаться в специализированные ремонтные организации, уполномоченные заводомизготовителем.
- При несоблюдении вышеперечисленных требований потребитель лишается прав на гарантийное обслуживание отопителя.
Важные достоинства изделия
Данную продукцию выпускает ООО «Адверс» в Самаре. С 1995 года организация занимается реализацией климатического оборудования, востребованного на рынках нашей страны, поэтому основным преимуществом является высокое качество товара.
С другими положительными качествами устройств можно ознакомиться ниже:
- Подобные приборы способны надежно функционировать при температуре окружающего воздуха до -45 градусов.
- Компактные размеры предоставляют возможность транспортировать изделие без лишних сложностей.
- Эксплуатация упрощается благодаря дистанционному пульту, который позволяет включать и выключать прибор, а также осуществлять выбор режима работы.
- На производимую продукцию есть сертификаты, подтверждающие безопасность и соответствие стандартам.
- Устройства для обогрева экономично расходуют ресурсы, благодаря чему возможен продолжительный период использования.
- Инсталляция отопительного прибора может осуществляться своими руками, а это ведет к экономии денежных средств.
- Доступная цена позволяет приобретать изделия, независимо от финансовых возможностей потребителя.

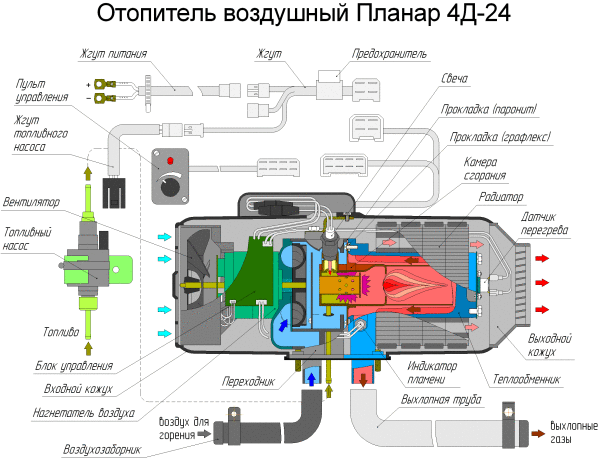

На схеме демонстрируется строение прибора.
Дополнение! Стоит отметить, что автономные приборы для отопления данного типа отличаются низким потреблением электрической энергии, что очень актуально при обогреве салона от аккумулятора во время длительной стоянки.
Модельный ряд устройств

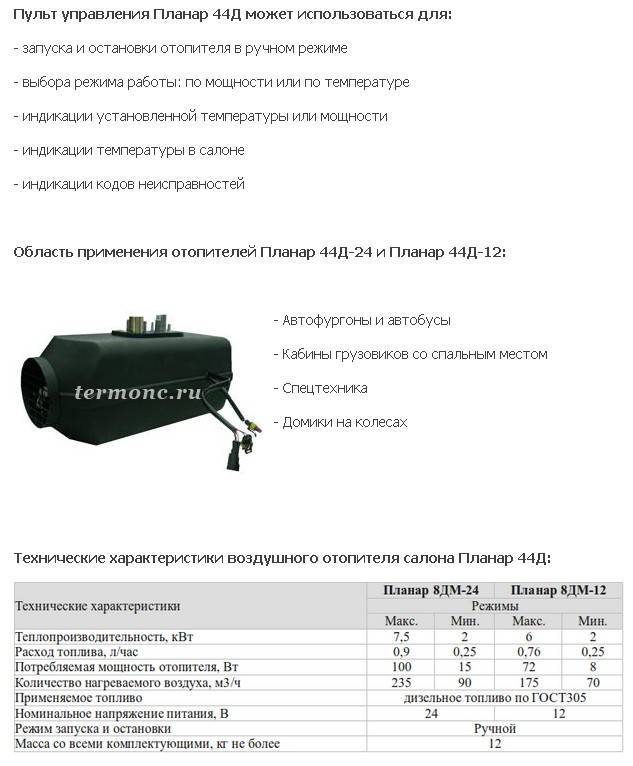

Модельный ряд включает 4 устройства — 2Д, 4 ДМ, 44Д и 8 ДМ.
Коды ошибок отопителя Планар для каждого устройства отличаются. Зная, как они расшифровываются, можно понять причину неисправности и приступить к её устранению.
Ошибки Планара 2Д и 4ДМ
Коды ошибок Планар, 3 квт сухой фен 2Д имеют следующие значения:
- E 01 — произошёл перегрев в теплообменнике: поступает сигнал о том, что стоит выключить устройство, так как температура свыше +250°С.
- E 02 — t блока управления свыше +55°C.
- E 05 — не работает датчик. Причиной может быть обрыв проводки или замыкание в корпусе.
- E 06 — поломки в температурном датчике системы управления. Замене он не подлежит.
- E 09 — поломки свечи розжига: произошло замыкание или отключился блок управления.
- E 10 — двигатель не может достичь нужных оборотов: в подшипниках сильное трение либо в нагнетательном отделе улитка задевается крыльчаткой.
- E 12 — отключение по причине высокого напряжения (30 В).
- E 13 — механизм не запускается: отверстие в камере сгорания или свечная сетка засорились.
- E 15 — отключение из-за низкого давления (20 В).
- E 16 — датчик не успел остыть перед запуском.
- E 17 — неполадки насоса из-за обрыва проводки или замыкания.
- E 20 — отопитель не может запустится по причине сгоревших предохранителей в блоке питания или же отсутствует связь между блоком и пультом управления.
- E 27 — двигатель заклинило, он не вращается из-за разрушения ротора или подшипника.
- E 28 — двигателем невозможно управлять. Причина: поломки блока управления и/или платы.
- E 29 — пламя во время работы прерывается: нарушена герметичность топливопровода, поломки индикатора или насоса.
- E 78 — срыв пламени. Причины: в систему попал воздух, имеются поломки в насосе или проблемы с индикатором.
Коды Планара 4Д и его модификаций:
- E 13 — механизм не запускается. Причины: закончилось топливо или же оно плохого качества, засорён трубопровод, плохо разогреты свечи, забилось отверстие камеры сгорания.
- E 01 — перегрев: t в теплообменнике выше +250°С.
- E 08 — пламя прерывается: неисправность насоса, индикатора, нарушение герметичности топливопровода.
- E 09 — неполадки свечей розжига: обрыв, короткое замыкание, неполадки блока управления.
- E 05 — индикатор пламени не срабатывает: замыкание или обрыв проводки.
- E 04 — неполадки температурного датчика.
- E 17 — топливный насос имеет неисправности.
- E 12 — высокое напряжение больше 30 В.
- E 15 — напряжение меньше 20 В.
- E 10 — электродвигатель не набирает обороты: между подшипниками сильное трение.
- E 16 — недостаточное вентилирование камеры охлаждения: неполадки в блоке управления, неисправность воздушного нагнетателя или индикатора пламени.
- E 27 — двигатель стоит на месте: подшипники или ротор пришли в негодность.
- E 28 — самостоятельное бесконтрольное вращение двигателя: перегрев блока питания.
- E 02 — t датчика больше +55°C.
Неисправности отопителя 8 ДМ
Коды ошибок фена Планар 8 ДМ имеют следующие значения:
- E 01 — t в теплообменнике +250°С.
- E 02 — перегрев датчика.
- E 04 или 06 — неисправности температурного датчика.
- E 05 — не работает индикатор пламени из-за обрыва проводки или замыкания в корпусе.
- E 08 — прерывается пламя в рабочем режиме.
- E 09 — проблемы со свечами накаливания.
- E 10 — нет нужных оборотов двигателя.
- E 12 — отключение по причине завышенного напряжения.
- E 13 — не запускается отопитель: засорение в штуцере камеры или газоотводе, закончилось топливо.
- E 15 — отключение по причине низкого напряжения.
- E 17 — неисправен насос для перекачки топлива.
- E 20 — отсутствует связь между датчиком и пультом управления.
- E 27 — по причине окисления контактов двигатель перестал вращаться.
- E 28 — заклинил подшипник, двигатель неуправляем.
- E 29 — прерывается время от времени пламя: неполадки с платой или датчиком.
- E 30 — отсутствует сигнал между датчиком и пультом управления.
- E 78 — срыв пламени.
Автомобильные отопители «Планар» — отличный вариант, когда требуется дополнительный обогрев автомобиля. Для достижения нужного эффекта автономка должна быть правильно установлена и своевременно проходить ТО. Стоимость такой конструкции от 19,5 тысяч рублей.
Ошибки с устройства управления Планар с маркировкой S
Неисправности, возникающие во время работы отопителя, кодируются и автоматически отображаются на индикаторе пульта управления.
Пульт управления ПУ-22
Вы можете сами устранить следующие неисправности указанные в таблице ниже.
Проверить входной и выходной патрубок нагревателя на предмет свободного входа и выхода воздуха.
Проверить систему подвода воздуха для сгорания и газоотводящий трубопровод. Повторить запуск для охлаждения отопителя.
* — только для воздушных отопителей Планар 8ДМ-12/24-S
** Внимание! Если во время запуска или работы отопителя ошибка «Перегрев» повторится 3 раза подряд, то отопитель будет заблокирован. Блокировка производится по факту перегрева, независимо от датчиков, по которым зафиксированы ошибки. В случае блокировки на пульте управления будет отображаться 33 код
Для разблокирования отопителя необходимо обратиться в сервисный центр
В случае блокировки на пульте управления будет отображаться 33 код. Для разблокирования отопителя необходимо обратиться в сервисный центр.
Неисправности с которыми лучше обратиться в специализированный сервисный центр.
* — только для воздушных отопителей Планар 8ДМ-12/24-S
Система контроля и управления
С помощью блока управления можно регулировать количество тепла
Отопитель Планар работает в нескольких режимах. Безопасность функционирования, регулировку и диагностику систем обеспечивают датчики и блок управления.
Блок управления
Модуль размещен в корпусе и подсоединен к исполнительным блокам с коммутационными шлейфами. Функции его таковы:
- включение и отключение аппарата;
- контроль и управление процессом горения топлива;
- начальная диагностика при поломках во время запуска;
- автоматическая вентиляция после остановки Планара;
- аварийное отключение в случае поломки какого-либо узла, затухания пламени, скачков напряжения, перегрева теплообменника и других ситуациях.
Работает блок управления вместе с пультом.
Режимы работы
Прибор одновременно выполняет функцию вентиляции салона
Автономный воздушный машинный отопитель функционирует в 3 режимах. Однако использование нередко зависит от комплектации модели:
- По мощности – максимально быстро нагревает салон. Отопитель, установленный на определенный уровень мощности – от 1 до 8, работает постоянно, пока прибор не отключают вручную.
- По температуре – обогреватель прогревает воздух до установленной температуры. Затем отопитель отключается и автоматически включается вновь, как только воздух охладится до указанного минимума. В автоматическом режиме устройство функционирует до ручного отключения.
- Вентиляция – обеспечивает воздухообмен. Совмещается с регулировкой по температуре или по мощности. Температура при этом поддерживается с высокой точностью, не колеблется в заданном диапазоне.
Пульты управления
Пульт устанавливают на приборной панели или вешают на контейнере в любом удобном для водителя месте. К прибору устройство подключается шлейфом. Пульт удобен тем, что регулирует работу Планара и служит средством диагностики.
Обогреватели комплектуются разными видами пульта:
- ПУ-10М – позволяет Планару работать в режиме по мощности и по температуре, вентиляция не предусмотрена. Оснащен светодиодным индикатором.
- ПУ-5 – допускает работу Планара во всех режимах. Маховик потенциометра снабжен условной градуировкой, так что температуру можно выставить точнее. О работе и неполадках свидетельствует индикатор.
- ПУ-22 – функциональные кнопки позволяют выбирать режим, температурный датчик, показания которого будут считаться контрольными, изменять показатели мощности и температуры. Сведения о работе Планара и поломках отражаются на светодиодном экране.
По количеству, цвету и поведению светодиодов можно установить причину неполадок и быстро ликвидировать ее.
Установка автономного отопителя на автомобиль своими руками
Поскольку наиболее употребительными и экономными являются обогреватели воздушного и жидкостного типа, работающие на бензине или дизтопливе, процедуру монтажа опишем именно для таких устройств. Электрические модели монтируются несколько проще, а вот работающие на сжиженном газу лучше самостоятельно не устанавливать – слишком опасно.
В любом случае перед началом работ следует внимательно ознакомиться с инструкцией, прилагаемой к конкретной модели, при этом будьте особо внимательны при покупке – документация должна быть на русском языке. Изучите комплектность устройства: обычно в состав приобретаемого входит всё необходимое для выполнения монтажных работ, включая детали крепежа.
Итак, последовательность действий при монтаже АО:
- определяемся с местом установки обогревателя и способом его крепления. Обычно автономный отопитель монтируют в моторном отсеке, но можно встретить и салонные реализации (например, за спинкой заднего ряда сидений);
- после этого следует тщательно продумать, как подключить устройство к топлипроводу и бортовой электросети. Если отопитель имеет собственный топливный бак (есть и такие модели с баком ёмкостью до пяти литров), задача упрощается. Но в большинстве случаев используется схема с подключением к автомобильному бензобаку, поэтому вам понадобится бензопровод соответствующей длины. Рекомендуется использовать металлическую трубку (медную или стальную), наподобие тех, которые применяют в тормозной системе, но, в крайнем случае, можно использовать и резиновый шланг соответствующего диаметра;
- независимо от того, каким маршрутом осуществляется подача горючего к отопителю, топливопроводы следует обязательно закрепить – хомутами, саморезами или болтовыми стяжками, при этом отверстия, проделанные в кузове для крепежа, следует обработать антикоррозионным составом;
- электропроводка должна обеспечивать автономным питанием насос, а также бензонасос. При этом обеспечьте работу собственного нагнетателя через предохранитель;
- следует также определиться с местом расположения на торпеде панели управления отопителем, которую также подключаем к общей схеме электропитания;
- для отвода отработанных газов следует использовать входящий в комплект воздуховод. Если его нет, приобретите для этих целей два шланга: один будет использоваться для подачи воздуха в камеру сгорания и теплообменник, другой – для отвода выхлопных газов;
- и проводка, и шланги, и трубки нужно проложить таким образом, чтобы они не контактировали с горячими деталями силовой установки, а если они проложены в салоне – чтобы их нельзя было случайно задеть;
- установите на подготовленное место отопитель, надёжно укрепите, подсоедините все шланги и трубки;
- водяной АО следует встроить в систему охлаждения мотора согласно прилагаемой инструкции;
- после завершения монтажных работ запустите двигатель, чтобы убедиться в отсутствии протечек охлаждающей жидкости;
- точно также следует проверить герметичность топливопроводов;
- при включённом на полную мощность обогревателе измерьте потребляемый устройством ток – он не должен превышать номинал, указанный в паспорте, более чем на 10-20%. В противном случае следует искать причину утечек электроэнергии;
- убедитесь, что отопитель работает исправно и нагревает салон до указанной температуры за время, соответствующее нормативным показателям.

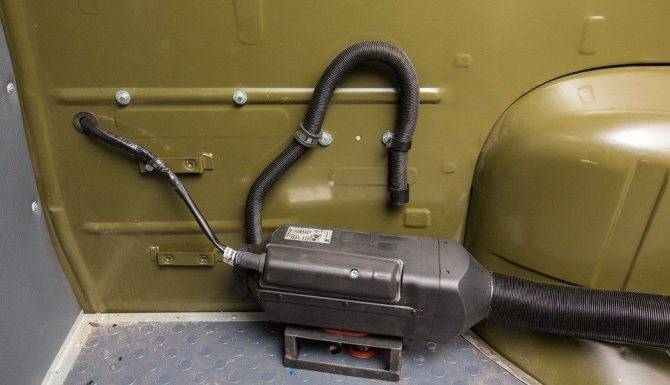

Установленный отопитель салона в автомобиле УАЗ Отдельно нужно упомянуть, что установка автономной печки на автомобиль требует обязательного соблюдения правил безопасности при выполнении монтажных работ, особенно если это модель, работающая на бензине или солярке. Как уже отмечалось, прокладка всех коммуникаций должна быть скрытной – только в этом случае можно обезопасить себя, пассажиров и автомобиль от утечек горючего, обрыва или КЗ в бортовой сети, от попадания в салон выхлопных газов. Защищайте трубки, проводку и шланги в местах соприкосновения с острыми кузовными деталями посредством резиновых манжетов. Не забывайте хотя бы раз в месяц осуществлять проверку герметичности всех систем автономного отопителя.
