Принципы расчета комплектующих водосточных систем
Для количественного подсчета элементов конструкции требуется учитывать размеры и конфигурацию кровли, а также архитектурные особенности постройки.
Расчет ширины желоба и диаметра водосливной трубы ведется на основании площади крыши, чтобы система обладала необходимой пропускной способностью. В среднем, соотношение таково (S – площадь, Ø – диаметр) :
- при S крыши менее 50 кв. м. требуются желоба 100 мм, Ø трубы составляет 75 мм;
- при S крыши от 50 до 100 кв. м. подходят желоба 125 мм, Ø трубы при этом 85 мм;
- при S крыши превышающей 100 кв. м. применяются желоба 150 либо 190 мм, Ø трубы может, соответственно, составлять 100 или 120 мм.
Если крыша имеет сложную конфигурацию, параметры желобов и труб рассчитываются на основании площади проекции самой большой ее части .
При расчетах важно учитывать особенности климата в регионе строительства. Если количество осадков и их интенсивность превышают средние значения, стандартные расчетные параметры требуется пересмотреть в сторону увеличения. Трубы водостока
На каждые 100 кв. м. площади крыши должен приходиться один водосток. Таким образом, если S крыши даже ненамного превышает указанное значение, следует предусмотреть монтаж двух вертикальных водостоков и, соответственно, двух водоприемных воронок
Трубы водостока. На каждые 100 кв. м. площади крыши должен приходиться один водосток. Таким образом, если S крыши даже ненамного превышает указанное значение, следует предусмотреть монтаж двух вертикальных водостоков и, соответственно, двух водоприемных воронок.
Чтобы определить, сколько труб стандартной длины потребуется для обустройства водостоков, необходимо от расстояния между карнизным свесом и отмосткой отнять 30 см (высота расположения сливного колена). Полученное значение умножается на количество водостоков и делится на 3 (стандартная длина трубы).
Хомуты для водосточных труб. При обустройстве водостока на каждое из соединений требуется установить хомут, т.е. между водосточной трубой и отливом, коленом, на стыке труб. Плюс необходимо крепление всего водосливного стояка к стене (шаг крепежа не превышает 180 см). Количество хомутов зависит от длины водостока и его конфигурации.
Желоба. Стандартная длина элемента – 3 метра. Для простой скатной кровли достаточно подсчитать ее периметр и определить, сколько целых желобов и их отрезков потребуется для водосточной системы. На крышах сложной конфигурации, где скаты кровель различных частей дома частично нависают один над другим, отрезки желобов устанавливаются под той частью карниза, что выступает за проекцию нижнего ската. Это позволяет отводить воду с верхнего ската на поверхность нижнего, откуда она поступает в желоб основной системы водослива. Количество стыковочных угловых элементов для желобов высчитывается по числу углов кровли.
Кронштейны и замки. При монтаже желобов водослива кронштейны закрепляются с шагом 50-60 см (не следует увеличивать промежутки более, чем до 75 см). Количественный расчет выполняется исходя из общей длины желоба по периметру кровли. Для обустройства стыков желобов предусматривается соединительный элемент либо замок.
Другие элементы. Воронкой и отливом комплектуется каждый водосток. Труба соединяется с данными элементами через колено. Также колена могут потребоваться при обходе водосточной трубой архитектурных выступов на фасаде здания. Число колен определяется индивидуально для каждой постройки.
Установка сточных труб и держателей
На последнем монтажном этапе монтируются сточные трубы
Сливную трубу важно точно разместить под отверстием воронки ливневого приёмника. Для крепления труб на стеновой поверхности используются специальные держатели или хомуты
Крепятся хомуты с помощью дюбелей, так как в большинстве случаев дома каменные.
Трубные держатели располагаются во всех местах стыковки отдельных элементов непосредственно под всеми раструбами. Максимальный промежуток между соседними хомутами не должен превышать 200 см. Завершают конструкцию сливным коленом, которое располагается таким образом, чтобы вода отводилась по направлению предназначенного для сбора сточных вод места.
Свободный водосток с крыши – не самое дешевое решение
Среди части застройщиков существует мнение, что дешевле всего ничего не делать – пусть вода свободно стекает с крыши непосредственно на отмостку и далее на землю.
Можно не делать специальное устройство для сбора и спуска воды с крыши дома при условии:
- Увеличить свес края крыши от стены до 0,6 м.
- Выполнить усиленную гидроизоляцию фундамента и стен цоколя на высоту не менее 0,5 м. выше поверхности отмостки;
- Облицевать цоколь на указанную высоту не влагоемким материалом с высокой морозостойкостью (например, клинкерным кирпичом или плиткой, природным камнем, цокольным сайдингом).
- Обеспечить уклон отмостки вокруг дома и поверхности участка в сторону от дома в несколько процентов.
Посчитайте затраты на эти дополнительные работы и Вы убедитесь, что установить водосточную систему для сбора и отвода воды с крыши будет дешевле.
Устроив свободный водосток без указанных выше мер, Вы рискуете существенно снизить долговечность отделки стен дома и цоколя, уменьшить несущую способность грунтов под фундаментом из-за их замачивания.
Кроме того, никак не организованные потоки воды по участку снижают комфорт пользования территорией. Отмостку часто используют как пешеходную дорожку. При свободном водостоке с крыши такая дорожка во время дождя станет непроходимой.
Свободный водосток обычно используют на отдельных участках периметра крыши дома и хозяйственных построек. Для сбора воды по краю отмостки рекомендуется устраивать лоток. Система сбора воды в лоток на краю отмостки менее чувствительна к воздействию льда и снега, к засорению мусором, проще очищается, чем водосточная система с желобами на крыше.
Уважаемый Читатель !
Нажимая на Палец вверх, Вы сообщаете Дзену, что подобные материалы Вам интересны и настраиваете персональную ленту Дзен на показ большего количества статей на эту тему.
Водосточная система Docke как установить и определить размеры
Водосточная система Docke – это отличное решение организации отвода дождевой и талой воды с поверхности кровли.
Она отличается высоким качеством и доступной ценой.
Такое сочетание обусловлено тем, что изготавливаются системы на территории России, но в производстве используются немецкие материалы.
Водосточные системы сделаны из высокопрочного ПВХ, поэтому устойчивы к влиянию любых атмосферных условий.
Этот же фактор обеспечивает небольшой вес конструкций, простоту монтажа.
На рынке пластиковые водосточные системы Деке представлены двумя вариантами:
- Стандарт – используется для обустройства стоков воды с крыши малоэтажных зданий. Диаметр желоба – 120 мм, водосточной трубы – 85 мм;
- LUX – отличается повышенной прочностью, обеспечивает отвод воды с кровель большой площади. Диаметр желоба – 140 мм, водосточной трубы – 100 мм.
Порадует и разнообразие цветовых решений, которое вы сможете увидеть на фото водосточных систем Деке в каталоге.
Вашему вниманию предложены изделия в цветах: пломбир, шоколад и гранат.
Как определить размер водосточной системы Деке
Для того, чтобы определить, какая водосточная система нужна в конкретном случае, потребуется выполнить несложные расчеты.
Они будут заключаться в следующем:
- количество желобов: общую длину карнизов разделить на 3;
- количество угловых элементов определяется числом угловых соединений желобов;
- число креплений на пластиковые кронштейны: общую длину карнизов разделить на 0,6 м и прибавить к результату количество карнизов свесов;
- количество металлических кронштейнов и удлинителей: общую длину карниза разделить на 0,6 м, прибавить количество удлинителей и удвоенное число воронок;
Элементы системы «Стандарт»
Порядок расчётов водосточной системы Дёке
Эти расчеты являются приблизительными, потому как все будет зависеть от конструктивных особенностей определенного здания.
Как установить водосточную систему
Для того чтобы убедиться в том, что водосточная система Деке предельно проста в установке, достаточно рассмотреть пошаговое руководство к ее монтажу:
установить кронштейны желобов на лицевую доску, просверлив в ней соответствующие отверстия дрелью. Установку нужно выполнять, соблюдая при этом расстояние крайнего кронштейна от края кровли (минимум 150 мм) и шаг между соседними элементами (примерно 500-600 мм). При этом, уровень расположения кронштейнов будет разным (с учетом уклона желоба в 3 мм на погонный метр). В месте крепления воронки следует установить дополнительные кронштейны, которые будут располагаться с обеих ее сторон. Этого требует инструкция по монтажу водосточной системы Деке;

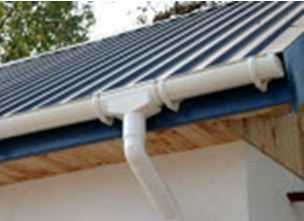

Так выглядит установка кронштейнов системы
Соединительный элемент (воронка) Дёке
Так выглядит установка водостока желоба Дёке
Так выглядит наконечник Дёке
Важно! Место монтажа воронок нужно определить заранее, чтобы сразу установить на сайдинг обрешетку для водосточных труб. Так видно, что монтаж водосточной системы Деке не так уж и сложен
Так видно, что монтаж водосточной системы Деке не так уж и сложен
Так видно, что монтаж водосточной системы Деке не так уж и сложен.
Его можно с легкостью выполнить самостоятельно.
Преимущества и недостатки водосточной системы Деке
Хочется отметить, что на практике водосточные системы пластиковые Docke показывают себя исключительно с лучшей стороны.
Они характеризуются следующими достоинствами:
Водосточная система Дёке — Лучшая водосточная система в России
- срок службы до 25-30 лет;
- устойчивость к морозу до -50 и жаре до +50 градусов;
- стойкость к атмосферным влияниям;
- устойчивость цвета;
- высокая проводимость воды;
- простота сборки;
- достойные показатели герметичности;
- небольшой вес;
- доступная цена.
Что касается недостатков, пока информации про них нет. Немецкое качество поддерживает свою репутацию.
Безусловно, система может деформироваться вследствие сильного удара, но такому воздействию под кровлей она практически не подвержена.
Стоимость водосточной системы
Если вас интересует цена водосточной системы, то она будет зависеть от ее комплектации, цвета и количества разных элементов.
Рассмотрим средние ценовые показатели водостока Люкс цвета пломбир в рублях:
Очень приемлемые цены водосточной системы Дёке
- желоб – 565;
- воронка – 400;
- колено – 215;
- труба – 670;
- угловой элемент – 720;
- коллектор – 565;
- кронштейн – 160.
Что касается стандартного варианта, например, в цвете гранат, то здесь цены будут дешевле – на каждой позиции примерно на 100-130 рублей.
Но, в любом случае стоимость водосточной системы нужно просчитывать с менеджером компании, в которой вы хотите ее купить.
Возможно, вы сможете воспользоваться акционными предложениями, делающими приобретение еще более выгодным.
Как установить водостоки, если крыша уже покрыта: устанавливаем правильно водостоки своими руками, выбрав подходящий вариант
Системы сбора дождевой воды со скатов кровли и ее отвода в ливневую канализацию или, по крайней мере, подальше от фундамента дома, является обязательной к обустройству, поэтому ее необходимо включить в разрабатываемый проект будущего строительства.
Чаще всего монтажом водостоков занимаются на этапе создания обрешетки под дальнейший настил кровли. Однако, существуют конструкции крыши, которые предполагают крепление водосточных систем уже после кровельных работ.
Кроме этого, случаются и другие ситуации, например, необходимость замены обветшавших желобов и труб с соответствующими креплениями.
Как установить водостоки, если крыша уже покрыта
Итак, решаем проблему – как установить водостоки, если крыша уже покрыта. А решение облегчается тем, что производители водосточных систем, предусмотрев разные случаи, при которых приходится монтировать общую конструкцию, изготавливают их в разных вариантах. О них и будет рассказано ниже.
Разновидности современных водосточных систем по материалу изготовления
Еще не столь давно самым популярным и, пожалуй, единственно доступным материалом для изготовления водосточных систем была оцинкованная сталь, из которой их, прочем, производят и сегодня.
Но они постепенно вытесняются металлическими конструкциями, имеющие полимерное покрытие, или же полностью изготовленными из пластиков. Такие системы обладают более респектабельным внешним видом и длительным сроком службы, значительно превышающий долговечность обычных оцинкованных вариантов.
Благодаря этим качествам водостоки «нового поколения» достаточно быстро стали очень востребованы покупателями.
Так как у потребителей достаточно часто возникает вопрос о том, какой вариант лучше — обычный оцинкованный, металлический, имеющий полимерное покрытие или же полностью пластиковый, стоит несколько слов об их сравнительных характеристиках. Следует сразу отметить, что у каждого из материалов, из которых производятся водостоки, есть свои достоинства и недостатки.
Пластиковую водосточную систему можно назвать самым оптимальным вариантом, так как материал, используемый для ее изготовления, не боится перепадов температуры, устойчив к зимним морозам и летнему зною. Кроме того, пластик не подвержен коррозийным процессам, инертен к ультрафиолету и другим внешним негативным воздействиям.
Водосточные системы, изготовленные из современных ударопрочных и стойких к воздействию внешней среды – наверное, оптимальный вариант
Пластиковые кронштейны для желобов имеют широкую крепежную поверхность, поэтому плотно прилегают к ветровой доске и надежно на ней удерживаются. Однако, пластик невозможно согнуть, придав ему желаемую конфигурацию, как металлические кронштейны. Поэтому все детали конструкции нужно точно подгонять под конкретную ширину лобовой доски и свеса.
Стоимость пластиковой водосточной системы превышает цены на конструкции из других материалов – это можно назвать самым существенным их недостатков.
Монтажные работы по устройству водослива
Если читатель интересуется, как сделать водостоки для крыши своими руками, и как правильно выполнить все работы, то ниже приведена подробная инструкция по установке системы отведения воды:

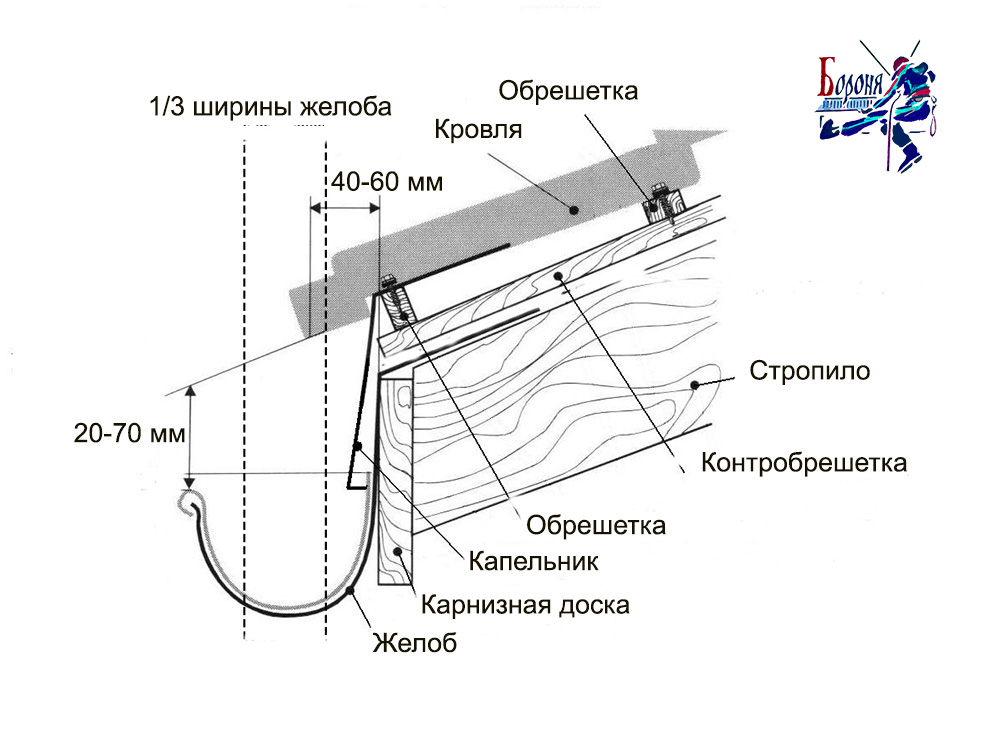

Монтаж водосточных систем начинают исключительно с установки кронштейнов под желоба. На этапе монтажа крюков необходимо сформировать угол уклона желобов. Уклон должен составлять 2-3 мм на каждый погонный метр стока. При гибе крюков необходимо пронумеровать их, чтобы в дальнейшем правильно согнуть и зафиксировать. Крепят держатели к карнизной планке. Первый и последний кронштейны крепят так, чтобы они на 10-15 см отступали от края кровельной кромки.
Важно: крюки должны быть расположены таким образом, чтобы вынос ската крыши занимать примерно треть желоба. Теперь устанавливают воронку
Если есть необходимость сделать вырез в желобе под нее, то место в желобе намечают строительным карандашом
Затем ножовкой вырезают паз. Все заусенцы по металлу нужно зашлифовать, а место среза закрасить специальной полимерной краской. Теперь воронку крепят к внешнему изгибу желоба и с внутренней стороны фиксируют ее с помощью зажимных клемм. На край сливного желоба устанавливают заглушку. Если воронка установлена правильно, то вся воды будет уходить в нее без заминок
Если есть необходимость сделать вырез в желобе под нее, то место в желобе намечают строительным карандашом. Затем ножовкой вырезают паз. Все заусенцы по металлу нужно зашлифовать, а место среза закрасить специальной полимерной краской. Теперь воронку крепят к внешнему изгибу желоба и с внутренней стороны фиксируют ее с помощью зажимных клемм. На край сливного желоба устанавливают заглушку. Если воронка установлена правильно, то вся воды будет уходить в нее без заминок
Теперь устанавливают воронку. Если есть необходимость сделать вырез в желобе под нее, то место в желобе намечают строительным карандашом. Затем ножовкой вырезают паз. Все заусенцы по металлу нужно зашлифовать, а место среза закрасить специальной полимерной краской. Теперь воронку крепят к внешнему изгибу желоба и с внутренней стороны фиксируют ее с помощью зажимных клемм. На край сливного желоба устанавливают заглушку. Если воронка установлена правильно, то вся воды будет уходить в нее без заминок.
Важно: резать металлические элементы водослива угловой шлифмашиной запрещено. При сильном нагреве полимерное покрытие системы повреждается
А это может привести к коррозии всей коммуникации
Поэтому использовать для резки при креплении водостока к крыше нужно только ножовку по металлу
А это может привести к коррозии всей коммуникации. Поэтому использовать для резки при креплении водостока к крыше нужно только ножовку по металлу.
Всю ворончатую конструкцию вместе с желобами вгоняют в кронштейны при несильном нажатии на них. Желоба должны войти в округлость гиба кронштейна. Крепление желоба водостока между собой проводят с помощью специальных замков. При этом между элементами воотвода оставляют зазор около 2-3 мм, чтобы проложить резиновую прокладку, смазанную герметиком. Замки защелкивают, а остатки герметика удаляют. По установленномуливнеотводу вода будет отправляться под углом к приемной воронке и дальше вниз по трубе.
Важно: все вспомогательные элементы (углы, заглушки, воронки) монтируются до установки основной линии желобов. Важно: расстояние между хомутами системы не должно быть больше 2 метров
При этом сама труба должна отступать от стен дома на 40 см
Если предполагается резка трубы, то ее выполняют ножовкой. Резать трубу с узкого конца запрещено
При этом сама труба должна отступать от стен дома на 40 см. Если предполагается резка трубы, то ее выполняют ножовкой. Резать трубу с узкого конца запрещено
Важно: расстояние между хомутами системы не должно быть больше 2 метров. При этом сама труба должна отступать от стен дома на 40 см
Если предполагается резка трубы, то ее выполняют ножовкой
Резать трубу с узкого конца запрещено
Если предполагается резка трубы, то ее выполняют ножовкой. Резать трубу с узкого конца запрещено.
К собранной вертикальной трубе крепят сливное колено при помощи специальных клепок. Сливное колено должно возвышаться над грунтом примерно на 30 см. Это будет правильно собранная водосточная система.
Важно: монтаж водослива для крыши дома необходимо проводить при температуре не ниже +5 градусов. Для титан-цинковых систем температура должна быть вообще +7-+10 градусов
В противном случае материал коммуникации может стать хрупким и ломким от холода
В противном случае материал коммуникации может стать хрупким и ломким от холода.
Видео: как монтируется система водоотведения с крыши
Дополнительная информация
После окончания монтажа работу отливов можно проверить, пустив по системе большой поток воды. В этот момент можно сразу выявить протечки, если таковые имеются, а также посмотреть, насколько эффективно система справляется со стоками. В случае выявления недостатков их лучше исправить сразу, не откладывая на потом, пока система не вошла в эксплуатацию.
Ошибки при монтаже водостока крыши
Вывод дождевой воды лучше всего осуществлять в специально сделанные канавки, ведущие к канализации. Также можно установить под сливными трубами и емкости для сбора. Собранная таким образом вода может пригодиться на садоводческие и другие нужды.
Водосток из канализационных труб
Чтобы избежать сложных ситуаций, рекомендуется регулярно проводить осмотры водоотводящей системы на наличие повреждений и неисправностей. Дефекты, замеченные сразу и не запущенные, исправить гораздо легче, чем те, что существуют уже давно и постепенно подтачивают и разрушают отводы еще сильнее.
Для монтажа отливов потребуется немного опыта владения строительным инструментом, желание и знание информации о том, как производится вся работа поэтапно. В целом, ничего сложного здесь нет, но все-таки пренебрегать доскональным изучением инструкции не стоит. Исправлять допущенные по незнанию ошибки часто оказывается слишком сложно.
Подготовка к монтажу
Перед тем как будут начаты работы по монтажу отливов, важно озаботиться подготовкой всех необходимых инструментов. Для установки могут потребоваться:
- инструмент для нанесения разметки – например, маркер;
- рулетка – используется для снятия мерок;
- угольник, линейка – могут также пригодиться для нанесения разметки, требующей точности углов (например, при укорачивании желобов);
- шуруповерт, дрель – для крепления элементов стока;
- ножовка по металлу – пригодится для придания элементам конструкции нужных размеров;
- длинная бечевка – удобна для выравнивания кронштейнов-держателей по определенному уровню во время их крепления;
- стремянка – без нее под самый верх строения будет забраться очень сложно.
Минимальный набор инструментов для монтажа отливов
Также стоит запастись саморезами, герметиком
Работать рекомендуется осторожно, особенно находясь под самой кровлей. Лучше всего, если будет использоваться страховочный трос, но это касается только достаточно высоких зданий
Также на помощь рекомендуется пригласить помощника, который в нужное время сможет поддержать элементы конструкции или что-то подать.
Силиконовый герметик

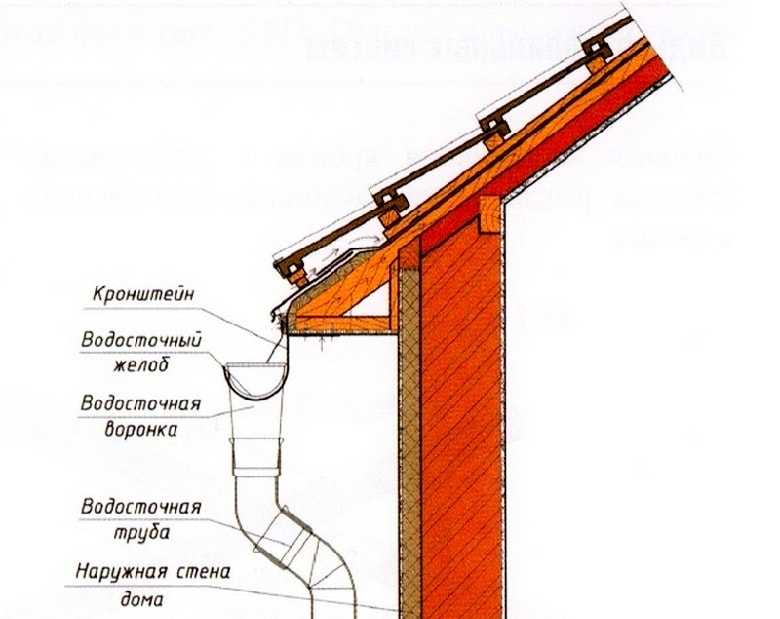

Сливная система крыши: проектирование и расчет
Проектирование сливной системы выполняется совместно с проектированием кровли дома. При этом соблюдаются следующие правила.
- Необходимо определить места установки воронок. Их располагают на краю системы со стороны понижения уровня. В случае большой площади и длины кровельного ската требуется установка промежуточных воронок на расстоянии до 24 м друг от друга.
- При невозможности установки промежуточных воронок увеличивают угол уклона желобков.
- В зависимости от площади и конфигурации кровли выбирают диаметр водостоков: 80, 100 или 125 мм. Учитывается также количество осадков в регионе.
- Для того чтобы слив воды с крыши происходил эффективно, монтаж системы выполняется из расчета: на 1 м² кровли – 1,5 см² сечения желоба.
- Монтаж системы слива крыши из тяжелых металлов (из меди) не рекомендуется производить в случае сооружения легких каркасных строений.
Инструменты и комплектующие
Выбор инструментов при монтаже систем из металла и пластика несколько отличается.
Для самостоятельного создания систем водослива следует приготовить:
- «болгарку» (тип фрез выбирается в зависимости от типа материала),
- сварочный аппарат (для работы с металлическими трубами или при использовании железных элементов крепежа),
- шуруповерт,
- дрель (для установки крепежа),
- пистолет для нанесения клеевых составов,
- молоток,
- шнур и ватерпас для установки элементов в точном соответствии с требованиями к геометрии системы (в частности, для обеспечения необходимого угла наклона),
- вальцы (если используются металлические элементы).
Обзор оцинкованных и пластиковых сливов
Рассмотрим два самых популярных вида водосточных систем – оцинкованные и пластиковые сливы.
Оцинкованный слив с крыши устойчив к воде и стоит недорого. Выпускается в разной цветовой гамме, что позволяет вписать водосточную систему в дизайн всего дома. Современные оцинкованные водостоки имеют полимерное покрытие, благодаря чему они стали более крепкими, устойчивыми к коррозии и выцветанию. Срок службы стока существенно увеличился. Кронштейны системы представляют собой защелкивающую конструкцию. Соединения для желобов оснащены уплотняющими резинками и скобами.
Недостатком такого водостока является высокий уровень шума, как и у любого металлического изделия.
Цветовая гамма широкая, и позволит подобрать достойное украшение для дома. Водостоки не создадут лишнего шума, в отличие от металлических аналогов.
Недостатками пластикового слива для крыши является ухудшение качества материала из-за воздействия солнечных лучей. Пластик плохо переносит также перепады температур. Механическая стойкость пластика невысокая, но этот показатель характерен только для труб и желобов большого диаметра.
Сделай слив своими руками
Если вы решились сделать сливы для крыши собственными руками, необходимо определиться с материалами, которые вы хотели бы использовать.
Если хотите сделать металлический слив, то, прежде всего, купите листы из оцинкованной стали или же свинца.
Их ширина должна быть где-то 25 см, а длина зависит от длины вашей крыши.
Также позаботьтесь о покупке проволоки (ее диаметр должен быть 2-3 мм) и крепежей.
Далее нужно разрезать листы на две части необходимой длины и согнуть их так, чтобы образовался двугранный угол 90 градусов.
В каждом из листов сверлим по всей длине отверстия (расстояние между отверстиями должно быть около 30 — 40 см), в которые протягиваем проволоку, причем делаем это так, чтобы ее хватило для соединения с крепежами, предварительно установленными по длине крыши.
Обе части приматываем проволокой к крепежам таким образом, чтобы они ложились внахлест друг на друга.
Получается единая конструкция, которую при желании можно удлинить, направив за пределы участка.
Что еще почитать по теме?
Расчет системы
Прежде начать монтировать водоотвод с крыши своими руками, следует произвести тщательные расчеты, спроектировать систему.
Диаметр труб и сечение желобов выбираются в зависимости от площади крыши
Специалисты рекомендуют принять во внимание определенные и проверенные эксплуатацией закономерности:
- Для кровли площадью до 70 кв. м. выбираются желоба с диаметром 70-115 мм и трубы с диаметром 50-75 мм.
- При площади крыши 70-100 кв. м. диаметры труб и желобов должны составлять 75-100 и 115-130 мм соответственно.
- Для крыш площадью более 100 кв. м. выбираются трубы диаметром 90-160 мм и желоба с сечением от 140 до 200 мм.
При расчете необходимого количества материалов специалисты рекомендуют определяющим критерием выбрать надежность системы, которая напрямую зависит от количества стыков ее элементов. Можно посчитать необходимую протяженность водослива и приобрести желоба с небольшим запасом, выполнив стыки там, где это потребуется.
Тем не менее, перед тем как сделать отливы на крыше своими руками, для надежности системы лучше нарисовать ее схематично и спланировать расположение желобов таким образом, чтобы минимизировать количество стыков. Для этого предварительно следует узнать длину отрезков желобов (обычно они продаются по 3-4 метра).
Расположение водостоков в зависимости от типа кровли
Общая длина водосточных труб рассчитывается исходя из количества воронок и высоты дома. Расстояние от конца трубы до поверхности земли должно быть порядка 20 см.
Кроме труб и желобов потребуются поворотные элементы:
- для желобов их количество определяется формой крыши,
- для труб обычно достаточно трех поворотных элементов на каждый вертикальный участок – у самой земли выполняется поворот по направлению от дома, если не предусматривается направлять сточные воды в емкость для полива, а сверху от воронки используются два отвода, которые позволяют расположить трубу ближе к стене для ее последующего крепления.
На фото элементы водосточной системы
Крепежные элементы — хомуты и кронштейны, устанавливаются по одному на каждый метр и 60 см магистрали соответственно. Для точного определения количества лучше нанести места установки на схему.
Наиболее распространённые ошибки при установке водоотводной системы с крыши
Как правило, ошибки при устройстве системы водоотвода допускают неопытные строители, предпочитающие выполнять работы самостоятельно и без предварительных расчётов, что, в свою очередь, приводит к неприятным ситуациям в процессе эксплуатации зданий и сооружений.
Наиболее распространёнными ошибками являются:
- Неправильное выполнение расчёта по сечению водоприёмных элементов.
- Неправильно выдержанный уклон желобов (при внешней системе водоотвода).
- Не выдержанно расстояние между кронштейнами, на которые укладывается водоприёмный желоб – оно больше, чем допустимо.
- Отсутствие герметизации стыков в местах соединения конструктивных элементов системы, что приводит к протечкам.
- Неправильное размещение желоба в пространстве по отношению к стекающей в него воде.
- Необеспечение герметичности в местах установки водоприёмных воронок.
- Неправильно выдержанные уклоны, обеспечивающие стекание воды к водоприёмным элементам.
Сечение желоба должно быть таким, чтобы принять максимально возможное количество воды и обеспечить её транспортировку в водосточную трубу
Классификация отливов для крыши
Отливы для крыш производятся из самых различных материалов, таких как пластик, металлы и т.д. и изготавливаются в самых различных формах.
Основным их предназначением является сбор воды с поверхности крыши и ее отведение в систему дренажа с использованием различных специальных приспособлений.
Обязательными характеристиками отливов являются:
- Усиленная прочность;
- Покрытие, предотвращающее коррозию;
- Сопротивление механическим деформациям и нагрузкам;
- Привлекательный внешний вид.

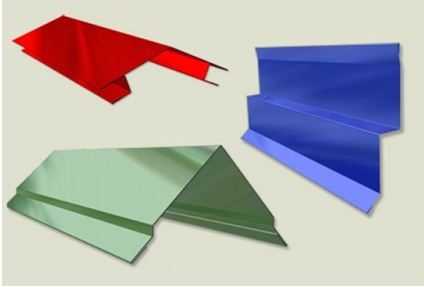

Различные формы отливов для крыш
Водоотливы для крыши различаются также по материалу, из которого они изготовлены:
- Отливы на крышу, изготовленные из листовой оцинкованной стали, толщина которой не превышает одного миллиметра. При производстве таких отливов производится их дополнительное покрытие с использованием пурала, полиэстера, пластизола.
Такое покрытие позволяет приглушать звук дождевых капель, поскольку поверхность из стали без специального покрытия только усиливает данные звуки, что не способствует комфортности проживания в доме; - Алюминиевые отливы толщиной 0,8-1 мм. Для защиты таких отливов от коррозии производится их покрытие специальным лаком с обеих сторон, кроме того, для улучшения внешнего вида отлива также может использоваться лак определенного цвета;
- Отливы из необработанной меди, на которых выполняется покрытие в виде латунирования или оксидирования. Данная разновидность отливов отличается долговечностью, высоким качеством и довольно эстетичным внешним видом, но при этом обладают довольно высокой стоимостью;
- Отливы, изготовленные из полимеров, таких как полиэстер и пластизол, получили наиболее широкое распространение в последнее время благодаря таким своим положительным характеристикам, как повышенная прочность, небольшой вес, устойчивость к излучениям ультрафиолета, бесшумность, высокая долговечность и неразлагаемость.
Еще одним неоспоримым преимуществом, которым обладают пластиковые отливы, является их низкая стоимость по сравнению с другими применяющимися разновидностями, а также их довольно простая установка, которую можно выполнить самостоятельно, не прибегая к помощи квалифицированных специалистов.
Чаще всего отливы изготавливаются независимо от типа отлива по практически одинаковой форме в виде желоба небольшой глубины, оснащенного специальными кронштейнами, предназначенными для крепления.
