Определение открытой отопительной системы
Общеизвестно, что между котельной установкой и приборами отопления по трубам циркулирует жидкий теплоноситель, работающий в качестве посредника для передачи тепловой энергии. В отличие от печей, нагревающих воздух вокруг себя напрямую, водяная система способна переносить теплоту на большие расстояния. Это и привело к ее повсеместному внедрению. Простейшая схема открытой системы отопления для одноэтажного дома представлена на рисунке:
Вода, протекающая по трубопроводам, расширяется вследствие нагревания. Образующийся излишек вытесняется в специальную емкость – расширительный бак. Особенность открытой схемы, отличающая ее от других систем – установленный в самой высокой точке бак открытого типа. Простыми словами, емкость, куда вытесняется излишек горячего теплоносителя, напрямую сообщается с атмосферой.
Функционирует схема следующим образом. При повышении температуры объем воды в сети возрастает, соответственно, поднимается ее уровень в расширительном баке. При этом часть воздуха из емкости просто вытесняется в атмосферу через патрубок. Когда в силу разных причин температура падает, снижается и уровень теплоносителя в резервуаре, а воздух извне занимает его место, свободно входя через открытый патрубок.
Примечание. Нельзя путать рассматриваемую схему с таким понятием, как открытая система теплоснабжения. Понятие касается централизованных сетей, из которых теплоноситель безвозвратно отбирается на нужды горячего водоснабжения. При индивидуальном отоплении частных домов и других зданий подобные схемы не применяются.
Естественная циркуляция
Примерная схема системы
Основным вопросом системы естественной циркуляции является вопрос, который определяет силу движения теплоносителя к отопительным приборам и обратно в котёл. Сила движения нагретого теплоносителя появляется по той причине, что теплоноситель нагревается в тепловом генераторе, тогда, как в приборах отопления данный теплоноситель остывает и его выдавливает нагретый теплоноситель. Другими словами, теплоноситель, который нагрелся в тепловом генераторе до определённой температуры, имеет меньшую массу, чем теплоноситель в холодном состоянии.
Итак, нагретая до нужной температуры вода поднимается по определённому направлению в главном стояке и распределяется трубной разводкой по всем отопительным приборам, то есть радиаторам. Через некоторое время теплоноситель в радиаторах остывает, отдавая своё тепло металлу, что делает его отяжелевшим. По специально подведённым трубам обратного направления остывший теплоноситель транспортируется обратно к нагревательному котлу, где своей массой вытесняет горячую воду из теплового генератора.
Такой цикл движения теплоносителя в отопительной системе будет повторяться до того момента, пока нагревательный котёл будет работать, вследствие чего теплоноситель будет циркулировать по трубной магистрали. Системы отопления с естественной циркуляцией имеют разную силу давления, что приводит к разной интенсивности циркуляции и нагрева отопительных приборов. Сила движения теплоносителя в отопительной системе зависит от разных плотностей и весов холодного и горячего теплоносителя.
Из этого можно сделать вывод, что давление в отопительной системе и сила движения воды зависит от общей разницы горячего и холодного теплоносителя. Другими словами, чем больше эта разница, тем больше сила движения теплоносителя в системе отопления, циркуляция теплоносителя в которой осуществляется естественным путём. Кроме всего прочего, давление в системе отопления и сила движения нагретого теплоносителя зависит от того, на какой высоте располагается отопительный прибор относительно генератора тепловой энергии.
Как правило, теплоноситель в простой системе отопления водяного типа нагревается до 95 градусов, тогда, как остывший теплоноситель имеет температуру не выше 70 градусов. Из таких показателей можно определить общее давление в системе отопления и силу движения теплоносителя к верхним и нижним отопительным приборам. Для того, чтобы визуально представить себе распределение между верхними и нижними радиаторами в системе отопления необходимо нарисовать некое подобие схемы.
По центру обозначаем нагревательный котёл, от которого идёт разводка к верхним и нижним радиаторам, замыкающаяся напротив самого котла. Проведя линию между верхними и нижними нагревательными приборами (радиаторами), мы получим границу перепада температуры от 95 до 70 градусов. Далее рассмотрим отопительный процесс.
Схема системы
Отопительный котёл нагревает теплоноситель, в нашем случае воду, который из-за образовавшегося давления начинает своё движение от одного отопительного прибора к другому. Когда теплоноситель пересечёт проведённую нами линию и отправится в отопительные приборы нижнего этажа, его температура будет значительно ниже, а из последнего радиатора и вовсе выйдет теплоноситель с температурой всего в 70 градусов. При осуществлении движения теплоносителя от радиатора к радиатору не стоит забывать о том, что часть температуры отдаётся и самим трубам, вследствие чего температура теплоносителя постоянно снижается.
Из этого можно сделать смелый вывод, что нагревательные приборы, которые находятся выше линии разделения системы будут нагреваться больше, чем те, которые располагаются на нижнем этаже.
Всё это приводит к тому, что использование данной отопительной системы для двухэтажных домов неактуально, ведь первый этаж будет постоянно холоднее, чем второй. Кроме того, при использовании двухтрубной отопительной схемы, когда радиаторы будут располагаться ниже самого котла или на одном с ним уровне, добиться правильной циркуляции теплоносителя без использования вспомогательных механизмов практически невозможно.
По этим очевидным причинам расположение нагревательного котла должно быть таким, чтобы приборы отопления находились на уровень выше самого котла. Для этого нагревательные котлы располагают в небольшом углублении, а систему отопления немного поднимают под определённым углом, чтобы добиться должного давления и правильной естественной циркуляции теплоносителя. Таких явных недостатков лишены стандартные однотрубные схемы отопления.

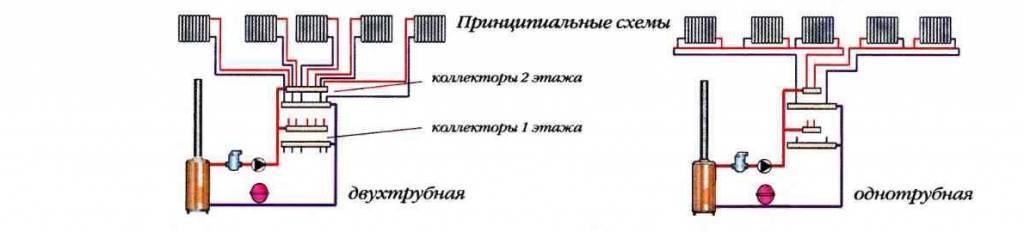

Коллекторная система отопления
Рассмотренные выше схемы отопительной системы относятся к тройниковой конфигурации, в отличие от которой коллекторная конструкция характеризуется большей управляемостью. Главное отличие разводки – независимое подключение труб к каждому радиатору. Для нее применима верхняя, боковая, диагональная и нижняя подводка. Последний вариант позволяет реализовать все достоинства металлополимерных труб, скрыть их в конструкции пола или стен.
Другой распространенный вариант коллекторной отопительной системы – поэтажная разводка. Она предполагает монтаж обратной и подающей магистрали в каналах пола, а установку коллекторов в нише стены или специальном шкафу, от которого к каждому радиатору идут трубы. Для регулировки нагрева прибора и одинаковой температуры на выходе и входе необходим циркуляционный насос.
Комплектация и принцип работы системы
В водяной системе отопления посредником при передаче тепловой энергии от котельной установки к радиаторам выступает жидкость. Циркуляция теплоносителя может выполняться на большие расстояния, обеспечивая нагрев домов и помещений разной площади. Это объясняет повсеместное внедрение водяного теплоснабжения.
Работоспособность системы отопления открытого типа возможна без использования насоса. Циркуляция теплоносителя основывается на принципах термодинамики. Движение воды по трубам происходит за счет разности в плотности горячей и холодной жидкости, а также благодаря уклону проложенных труб.
Галерея изображений
Фото из
В открытых отопительных контурах объем для расширения теплоносителя обеспечивает негерметичный бачок — стальная или полимерная емкость с крышкой и патрубком для слива излишков в канализацию
Открытые отопительные схемы напрямую сообщаются с атмосферой. Через бачок удаляется воздух, но и происходит испарение, из-за которого теплоноситель в системе требуется периодически пополнять
Расширительный бак для отопительной системы частного дома можно сделать из пластиковой канистры, старого металлического бидона и подобных подручных средств
В схемах соединения приборов соблюдены стандартные принципы. Есть двухтрубные и однотрубные варианты
В схемах отопления с двумя трубами теплоноситель подается в приборы одной трубой, а отводится другой. В однотрубных системах теплоноситель перетекает от одного радиатора к другому и возвращается в котел по одной магистральной трубе
Большинство открытых отопительных систем относится к разряду гравитационных. Однако есть варианты с использованием циркуляционного насоса, который подбирают с учетом нагрузки, превышающей стандарты закрытых схем
Преобладающий объем воздуха в открытых схемах выходит через бачок. Исключение — контуры с нижним подключением приборов, требующие установки воздухоотводчика на каждый радиатор
В открытых системах отопления используются все виды приборов, применяемых в сооружении отопительных систем. Правда рекомендованы к установке чугунные модели из-за способности долго сохранять тепло
Отличительная особенность системы
Специфика работы открытого контура
Варианты самодельных открытых бачков
Однотрубный способ соединения приборов
Двухтрубная система отопления
Циркуляционный насос в системе
Методы отвода воздуха из системы
Рекомендуемые типы приборов отопления
Незаменимый элемент системы – открытый расширительный бак, в который поступают излишки разогретого теплоносителя. Благодаря резервуару происходит автоматическая стабилизация давления жидкости. Емкость устанавливается над всеми компонентами системы.
Весь процесс функционирования «открытого теплоснабжения» условно делится на два этапа:
- Подача. Разогретый теплоноситель движется от котла к радиаторам.
- Обратка. Излишек теплой воды поступает в расширительный резервуар, остывает и возвращается в котел.
В однотрубных системах функцию подачи и обратки выполняет одна магистраль, в двухтрубных схемах подающая и обратная трубы независимы друг от друга.
Плотность теплой воды ниже плотности холодной, поэтому в системе образуется гидростатический напор. Под давлением горячая вода продвигается к радиаторам
Однотрубная схема считается самой простой и доступной для самостоятельного монтажа. Конструкция системы элементарна.
Базовая комплектация однотрубного теплоснабжения включает:
- отопительный котел;
- радиаторы;
- расширительный бак;
- трубы.
Некоторые отказываются от установки радиаторов и размещают по периметру дома трубу диаметром 8-10 см. Однако специалисты отмечают, что эффективность системы и удобство эксплуатации при таком решении снижается.
Схема гравитационной однотрубной системы открытого типа энергонезависима. Затраты на приобретение труб, арматуры и оборудование относительно невысоки. Возможна работа с котлами разных типов
Двухтрубный отопительный вариант сложнее в устройстве и дороже в исполнении. Однако расходы и сложность сооружения полностью компенсируются устранением стандартных недостатков однотрубных систем. Теплоноситель с равной температурой поставляется практически одновременно во все приборы, остывшая вода собирается обратной магистралью, а не перетекает в следующую батарею.
Для обслуживания каждого прибора в двухтрубном отопительном контуре устраиваются подающая и обратная магистраль, благодаря чему температура система поставляет теплоноситель равной температуры во все точки, а остывшую воду собирает и направляет к котлу обратка — независимая от подачи магистраль (+)
Открытый бак своими руками
Открытый бачок
Другое дело расширительный бачок для отопления дома открытого типа. Раньше, когда в частных домах собирали только открытие системы, о покупке бака даже речи быть не могло. Как правило, расширительный бак в системе отопления, схема которого состоит из пяти основных элементов, делали прямо по месту монтажа. Не известно, можно ли было, вообще, его купить в то время. Сегодня проще, так как можно это сделать в специализированном магазине. Сейчас в преимущественном большинстве жилье обогревается герметичными системами, хотя есть еще много домов, где стоят открытие контуры. А как известно, бачки имеют свойство прогнивать и может возникнуть необходимость его замены.
Устройство расширительного бака системы отопления, который продается в магазине, может и не соответствовать требованиям вашего контура. Есть вариант, что он не поместится. Возможно, придётся изготовить его самостоятельно. Для этого вам понадобятся:
- рулетка, карандаш;
- болгарка;
- сварочный аппарат и навыки работы с ним.
Помните о безопасности, одевайте перчатки и работайте со сваркой только в специальной маске. Имея все необходимое, можно сделать все за пару часов. Начнем с того, какой металл выбрать. Раз уж первый резервуар сгнил, значит, нужно сделать так, чтобы со вторым такого не произошло. Поэтому лучше использовать нержавеющую сталь. Толстую брать не надо, но и слишком тонкую тоже. Такой металл дороже обычного. В принципе, можно сделать и из того что есть.
Теперь поэтапно рассмотрим, как сделать бак своими руками:
действие первое.
Разметка листа металла. Уже на этом этапе вы должны знать размеры, так как от них зависит и объём резервуара. Система отопления без расширительного бака необходимого размера будет работать некорректно. Измерьте старый или сами посчитайте, главное, чтобы в нем было достаточного места для расширения воды;
Вырезание заготовок. Конструкция расширительного бака отопления состоит из пяти прямоугольников. Это если он без крышки. Если хотите сделать крышу, то вырежьте еще одну деталь и разделите ее в удобной пропорции. Одна часть будет приварена к корпусу, а вторая сможет открываться. Для этого ее на завесы нужно приварить ко второй, недвижимой, части;
действие третье.
Сваривание заготовок в одну конструкцию. В дне сделайте отверстие и приварите туда патрубок, через который теплоноситель из системы будет попадать внутрь. Патрубок надо соединить со всем контуром;
действие четвёртое.
Утепление расширительного бака. Не всегда, но достаточно часто, резервуар стоит на чердаке, так как там находится пиковая точка. Чердак – это неотапливаемое помещение, соответственно, зимой там холодно. Вода в баке может замерзнуть. Чтобы этого не случилось, обложите его базальтовой ватой, или еще какими-нибудь утеплителями, устойчивыми к высокой температуре.
Как вы смогли убедиться нет ничего сложного в том, чтобы сделать бак своими руками. Выше описана самая простая конструкция. При этом помимо патрубка, через который резервуар соединяется с системой отопления, в схеме расширительного бака для отопления могут быть дополнительно предусмотрены следующие отверстия:
- через которое осуществляется подпитка системы;
- через которое лишний теплоноситель сливается в канализацию.
Схема бака с подпиткой и сливом
Если вы решили сделать бак своими руками с патрубком для слива, то разместите его так, чтобы он был выше линии максимального заполнения резервуара. Вывод воды через слив называется аварийным выбросом и главная задача этого патрубка – это недопущение переливания теплоносителя через верх. Подпитку можно врезать в любом месте:
- так, чтобы вода была выше уровня патрубка;
- так, чтобы вода была ниже уровня патрубка.
Каждый из способов правильный, разница лишь в том, что поступающая вода из патрубка, который находится над уровнем воды, будет журчать. Это скорее хорошо, чем плохо. Так как подпитка осуществляется в том случае, если в контуре недостаточно теплоносителя. А почему его там не хватает:
- испарение;
- аварийный выброс;
- разгерметизация.
Если вы слышите, что в расширительный резервуар поступает вода из водопровода, то уже понимаете, о возможности возникновения каких-то неполадок в контуре.
В итоге на вопрос: «нужен ли расширительный бак в системе отопления?» — можно наверняка ответить, что нужен и обязательно. Также нужно отметить, что для каждого контура подходят разные резервуары, поэтому правильный подбор и правильная настройка расширительного бака в системе отопления крайне важны.
Заполняем систему снизу
Итак, вернемся к закачке жидкости в систему. Используем емкость подходящего объема (хорошо подходит пластиковая бочка объемом 200 л). Опускаем в нее насос, создающий требуемое для закачки жидкости давление не выше 1,5 атм (типовое значение в диапазоне 1-1,2 атм). Такое давление требует создание насосом напора величиной 15 м (у погружного «Малыша» он достигает 40 м).
Заполнив бочку водой, запускаем насос, следя за уровнем жидкости, должным располагаться выше его входного патрубка для предотвращения «завоздушивания». Уровень снижается – доливаем воду. Закачивать антифриз следует из емкости меньшего объема (ведра), чтобы не погружать в жидкость корпус погружного насоса (и потом не мыть) – достаточно погрузить входной патрубок. Доливать антифриз придется часто, отключая периодически насос.
Заполнение системы выполняется при открытых кранах Маевского на установленных радиаторах отопления с подставленными емкостями для сбора воды. Когда жидкость пойдет из всех воздухоотводчиков, закрывают краны, продолжая процесс закачки.
Контролируем давление по манометру (подойдет прибор котла). Когда его величина превысит гидростатическое, равное давлению в столбе жидкости высотой от нижней до верхней точки системы (высота 5 м дает статическое давление 0,5 атм), продолжаем заполнять систему, отслеживая по манометру момент достижения давлением требуемой величены.
Закачивание антифриза насосом «Малыш».
Заполнив систему, выключаем насос, открываем воздушные краны (давление неизбежно упадет), после чего подкачиваем воду. Процесс повторяем несколько раз, вытесняя воздушные пузыри.
Завершаем заполнение осмотром системы на наличие подтеканий. После выключения насоса в шланге, подсоединенном к выходному патрубку, жидкость находится под давлением. Если закачивался антифриз, сначала отсоединяем шланг от входного патрубка насоса и сливаем жидкость в емкость, стараясь не облить корпус механизма.
Расширительный бак для отопления открытого типа: характеристика устройства
Открытый расширительный бак для отопления имеет простую конструкцию в виде прямоугольной или цилиндрической емкости, оснащенной крышкой, которая предотвращает попадание частиц грязи в систему. Расширитель должен иметь патрубок, к которому будет подводиться труба от системы отопления. Емкость также должна быть оснащена сливным краном, который понадобиться для отведения жидкости в канализацию, в случае накопления ее в больших объемах.
Для безопасной эксплуатации расширительный бак должен иметь переливную трубу для отведения лишней воды в сливную сеть в случае переполнения бака. Также к нему должна быть подведена труба водоснабжения для пополнения системы отопления водой.
Расширительные баки для отопления открытого типа могут быть изготовлены из любого материала. Это может быть листовая сталь, нержавейка или пластик. Главным условием является то, что он должен быть термостойким, поскольку теплоноситель нагревается до высоких температур.
Строение расширительного бака мембранного типа: 1 – металлический корпус, 2 – патрубок, 3 – мембрана между двумя камерами бака, 4 – камера, заполняемая теплоносителем, 5 – воздушная камера, 6 – ниппель
Принцип работы расширительного бачка системы отопления
Принцип работы бака заключается в следующем. Разогретая до значительной температуры жидкость начинает увеличиваться в объеме, тем самым способствуя повышению давления в системе. Излишки жидкости выдавливаются в расширительный бак, где она будет находиться до момента остывания, после чего самотеком возвратится обратно с систему отопления. Данный процесс выполняется циклично.
Расширительный бак для системы отопления открытого типа оснащен несколькими патрубками:
- для соединения расширительной трубы, через которую поступает теплоноситель;
- для циркуляционной трубы, что отводит воду из системы;
- контрольной трубы, предназначенной для регулировки наполненности системы и
- ликвидации из нее воздуха;
- переливной трубы, для удаления излишков жидкости.
Также конструкцией предусматривается запасной патрубок с краном, через который вода сбрасывается при ремонте системы.
Принцип работы расширительного бака системы отопления
В случае достижения жидкостью максимального уровня, вода будет поступать через переливную трубу в канализацию, в случае подключения к ней. Если на переливе установлен патрубок с краном, необходимо периодически проверять уровень воды в баке простым открытием запорной арматуры. При установке расширительного бака для отопления, его можно оснастить реле верхнего и нижнего уровней, которые могут подавать звуковой или световой сигнал, когда жидкость доходит до максимального уровня в точке перелива, или минимального.
Поскольку расширительный бак не является герметичным, часть жидкости, прибывая в контакте с воздухом, испаряется, что требует ее компенсации для нормальной работы системы. Это происходит при непосредственном участии человека, который должен контролировать объем воды в системе и, при необходимости, пополнять его.
Достоинства и недостатки открытого расширителя
Главными преимуществами расширительного бака системы отопления открытого типа является простота конструкции и полная автономность устройства, работа которого не зависит от работоспособности системы. Все процессы в нем происходят согласно естественному круговороту, без использования насосного и прочего оборудования. Также радует доступная цена расширительного бака для отопления открытого типа, которая стартует от 1500 руб.
К недостаткам такой емкости можно отнести:
- необходимость теплоизоляции бака для снижения потерь тепла;
- монтаж дополнительных трубопроводов, что портит эстетичный вид;
Расширительный бак имеет довольно простую конструкцию
- не герметичность резервуара;
- необходимость периодического пополнения воды в системе в результате испарения жидкости. Поскольку вода непосредственно контактирует с воздухом, это может стать причиной возникновения коррозии стальной емкости, что приведет к уменьшению теплоотдачи, появлению шума и снижению периода ее эксплуатации.
В частном доме расширительный бак отопления открытого типа устанавливается в чердачном помещении, лестничном проеме или специально оборудованном боксе, который устанавливается на крыше дома. При достаточной высоте здания его можно расположить внутри жилого помещения в санузле или хозкомнате.
Расширительную емкость устанавливают рядом с котлом отопления
Особенности сборки принудительной схемы
Чтоб принудительная система оправдала себя и функционировала исправно, необходимо правильно подобрать насос и грамотно «врезать» его в магистраль теплоснабжения.
Выбор циркуляционного насоса
Основные параметры выбора насосного оборудования: мощность прибора и напор. Эти характеристики определяются исходя из площади отапливаемого помещения.
- для домов в 250 кв.м подойдет насос мощность которого 3,5 куб.м/ч, а напор – 0,4 атм.;
- в помещениях размером 250-350 кв.м устанавливают прибор на 4,5 куб.м/ч с напором 0,6 атм.;
- если площадь дома составляет 350-800 кв.м, то целесообразно приобрести насос мощностью 11 куб.м/ч, напор которого не менее 0,8 атм.
При более скрупулезном подборе специалисты учитывают протяженность отопительной системы, вид и количество радиаторов, материал изготовления и диаметр труб, а также тип котла.
Установка насоса в магистраль
Размещение насоса производится на обратке, чтобы через прибор проходил не слишком горячий теплоноситель. На подающую магистраль возможна установка современных моделей из устойчивых к высоким температурам материалов.
При «врезке» насоса не должна нарушиться циркуляция воды
Важно, чтоб в любой точке магистрали при работе насосного агрегата гидростатическое давление оставалось избыточным

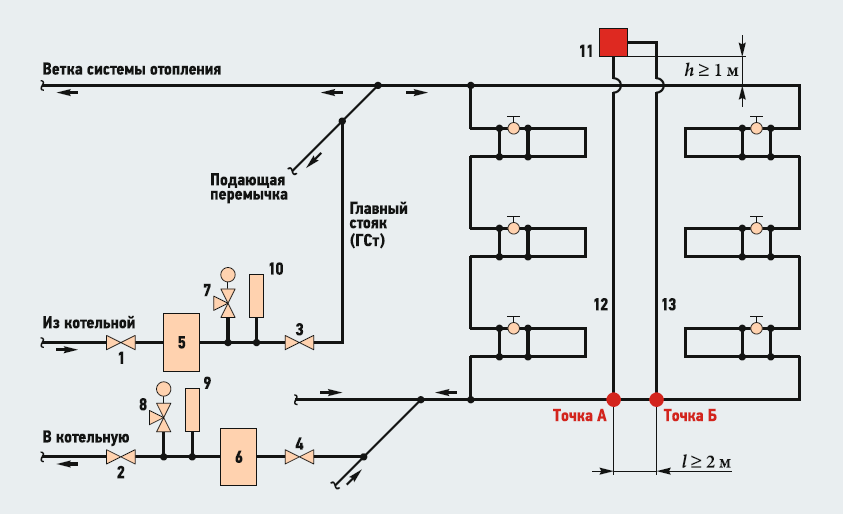

Четыре допустимые схемы отопительных систем с насосной циркуляцией и расширительным баком открытого типа. Гидростатическое давление сохраняется на нужном уровне
Вариант 1. Подъем расширительного резервуара. Простой способ переоборудования системы естественной циркуляции на принудительную. Для реализации проекта понадобиться высокое чердачное помещение.
Вариант 2. Перемещение бака на дальний стояк. Трудоемкий процесс реконструкции старой системы, а для устройства новой – не оправдан. Возможны более простые и удачные способы.
Вариант 3. Труба расширительного бачка около патрубка насоса. Для изменения типа циркуляции необходимо отрезать резервуар от подающей магистрали, а затем подключить его к обратке – за циркуляционным насосом.
Вариант 4. Насос включен в подающую магистраль. Наиболее простой способ реконструкции системы. Минус метода – неблагоприятные условия эксплуатации насоса. Не каждый прибор выдержит высокие температуры.
Необходимость обвязки электрокотла
Прежде всего, обвязка требуется электрокотлу для защиты прибора от перегрева. Как показывает практика, если правильно выполнена схема обвязки электрического котла отопления, то снижаются теплопотери, а, соответственно, экономятся денежные средства. Также исчезает необходимость приобретать дорогостоящее оборудование для контроля над работой системы.
Если модель отопительного электрического котла изначально не оснащена автоматическим блоком, контролирующим функционирование системы, тогда для прибора большое значение имеет правильная обвязка. Она позволит добиться максимально эффективной работы даже при установке не особо мощного котла.
Выбор места установки насоса в системе отопления

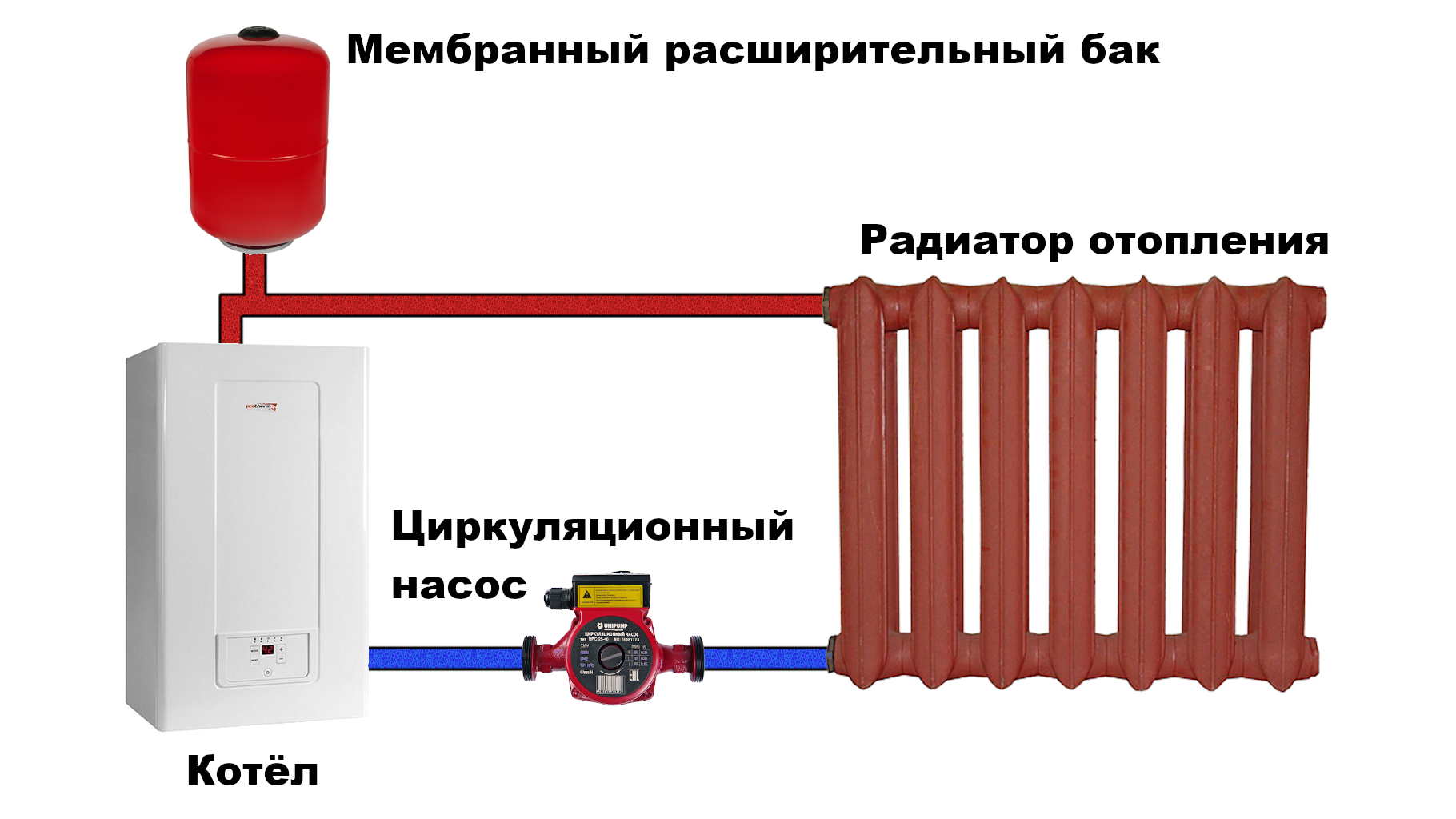

Современный циркуляционный насос — достаточно технологичное устройство. В нем применяются узлы и материалы, способные длительное время работать при высоких температурах. Поэтому монтаж нагнетателя в систему отопления частного дома может производиться практически без оглядки на параметры теплоносителя и другие критерии.
Чтобы продлить срок службы устройства, обеспечить ему оптимальные условия работы, рекомендуется устанавливать насос по стандартным требованиям, а именно — на обратку системы отопления, где теплоноситель имеет меньшую температуру. При этом существует несколько простых правил организации систем циркуляции, как открытого, так и закрытого типа.
- На каждый замкнутый контур отопления нужно установить циркуляционный насос. Это правило всегда соблюдается при отоплении отдельных частей частного дома или при подаче теплоносителя в квартирные радиаторы и теплый пол.
- Установка дополнительного насоса производится в зданиях, где сеть трубопроводов достаточно протяженная. Рекомендуется монтировать еще один нагнетатель, если длина труб составляет 80 метров и более.
- Если подача и обратка различаются по температуре более, чем на 20 градусов — это означает необходимость установки подающего насоса в систему с естественной циркуляцией дополнительного нагнетателя, если существующий не справляется с поставленной задачей.
- Управление циркуляционным насосом путем изменения его скорости может не только обеспечить лучший режим обогрева, но и сэкономить деньги благодаря оптимальным условиям работы котла.
Нагнетатель легко установить своими руками. При этом нужно правильно выбрать место монтажа по требованиям оптимальной работы оборудования. Одновременно должна обеспечиваться удобная регулировка насоса отопления и доступ для его быстрого демонтажа для ремонта.
Совет! Правильная стратегия, когда выбирается устройство для монтажа в новую или уже существующую систему отопления, заключается не только в правильном расчете его параметров. Циркуляционный насос следует выбирать по уровню функциональности. Полезны такие опции, как регулировка скорости, а если приобрести модель с частотным управлением, можно получить возможность очень тонко настраивать отдачу тепла и потребление ресурсов.
Правила выбора точки в системе отопления, где делается монтаж устройства принудительной циркуляции, достаточно просты и понятны.
- Насос должен находиться как можно ближе к нагревательному оборудованию.
- Рекомендуется устанавливать устройство на трубу обратки.
- Как при установке на линию подачи, так и на обратку, между котлом и циркуляционным насосом не должно быть никаких отводов труб, за исключением специальных, предназначенных для обслуживания системы.
Схема подключения нагнетателя по стандартным правилам должна предусматривать возможность изоляции точки установки для демонтажа, обеспечивать работу оборудования в штатном режиме, гарантировать легкое обслуживание системы, проведение пусконаладочных работ.
