Конструкция и особенности эксплуатации щитков освещения

Последовательность монтажа осветительных щитков

Монтаж осветительных щитков может быть сложной задачей, требующей точности и внимания. Для успешного выполнения работы необходимо следовать определенной последовательности действий. В данной статье мы предложим подробную инструкцию по монтажу осветительных щитков.

1. Подготовка

Перед началом работ необходимо обеспечить безопасность и подготовить необходимые инструменты и материалы. Закрепите предохранительные средства, например, наденьте перчатки и защитные очки. Убедитесь, что у вас есть все необходимые инструменты, такие как отвертка, ключи, провода и соединители.

Выбор места

Выберите подходящее место для монтажа осветительного щитка. Убедитесь, что место свободно от препятствий и доступно для обслуживания. Также учтите необходимость установки щитка на уровне, чтобы избежать наклона и проблем с закрывающимися дверями.

Подключение электричества

Следующим шагом является подключение осветительного щитка к источнику электропитания. Убедитесь, что электрическая цепь отключена и безопасна для работы. Подсоедините провода осветительного щитка в соответствии с инструкцией производителя, используя соединители или обжимку.

Установка щитка

После подключения электричества можно приступить к установке осветительного щитка

Осторожно повесьте щиток на крепежные элементы, убедившись, что он надежно закреплен и не имеет видимых дефектов или повреждений. При необходимости, используйте дополнительные крепления для обеспечения дополнительной устойчивости и безопасности

Подключение освещения

Теперь можно приступить к подключению освещения. Внимательно прочитайте инструкцию и подключите провода осветительных ламп к соответствующим выводам внутри щитка. Убедитесь, что все соединения надежны и изолированы для предотвращения возможных коротких замыканий и повреждений электрооборудования.

Завершающие работы

После завершения подключения освещения и установки осветительного щитка следует выполнить финальные шаги. Внимательно проверьте все подключения и убедитесь, что они надежно закреплены и изолированы. Убедитесь, что электрическая цепь активирована и работает без проблем. Теперь можно закрыть дверцу осветительного щитка и убедиться, что она надежно закрывается и защищает электрооборудование.

Соблюдение данной последовательности действий поможет вам успешно справиться с монтажем осветительных щитков. Однако, если вы не уверены в своих навыках или опыте, рекомендуется обратиться к профессионалам для выполнения работ.

Размещение щитов

К местоположению и монтажу осветительных щитов предъявляются следующие требования:

• Щиты устанавливаются на расстоянии одного метра от канализационных коммуникаций, газопроводов и водопроводов. При этом помещение, в котором располагается щитовая, не должно подвергаться затоплениям. Если же эксплуатация осветительного щита и силовых шкафов будет осуществляться в помещении, которое может быть затоплено, то их устанавливают выше возможной границы затопления.
• Многое зависит от правильного выбора распределительного щита. При подборе учитывается способ монтажа щита освещения — встраиваемый или навесной. Наиболее удобным считается встраиваемый способ, поскольку конструкция, устанавливаемая таким способом, занимает минимум свободного пространства и дополнительно защищается от воздействия температуры и механических влияний.
• При самостоятельной установке распределительного щита необходимо учитывать материал, из которого он выполнен. Его выбор осуществляется исходя из местоположения щитовой: если оно выполнено из сгораемых материалов, то сам щит обязательно должен быть выполнен из стали. Если щит устанавливается на основание из негорючих материалов, то он может быть изготовлен из слабогорючих средств.
• Щиты наружного освещения устанавливаются на высоте 20 сантиметров от грунта или бетонного основания. Если велика вероятность появления снежных заносов, то щиты устанавливаются на специальном фундаменте.
• Оборудованные импульсными реле, счетчиками и измерительными устройствами, наружные щиты обязательно оснащаются подогревом. Исключением являются щитовые с устройствами, которые сохраняют функционал при температуре ниже 5 градусов.

Сфера применения

Большой выбор типоразмеров, возможность установки на фундамент или вертикальную опору сделали шкафы незаменимым элементом осветительной сети улиц и дорог. Однако только этим назначением сфера использования таких конструкций не ограничивается.

Сегодня ящики управления освещением применяются в самых различных отраслях деятельности человека, таких как:

• Подсветка в тоннелях;

• Диагностика систем наружного освещения;
• Ландшафтное проектирование;
• Архитектурные памятники и учреждения культуры;
• Видеонаблюдение, охрана;
• Светофоры;
• Телекоммуникации.

Критерии выбора

Оборудование этого класса представлено в широком ассортименте, что заставляет задуматься даже специалиста. Но как же тогда не ошибиться в выборе рядовому потребителю? Прежде всего нужно определиться с основным вопросом – для каких целей приобретается такое оборудование? И в зависимости от этого аспекта выбирать модель.

На промышленных объектах обычно используют ящики или шкафы управления наружным освещением или ШУНО. Но стоит учитывать, что они могут иметь различное исполнение.

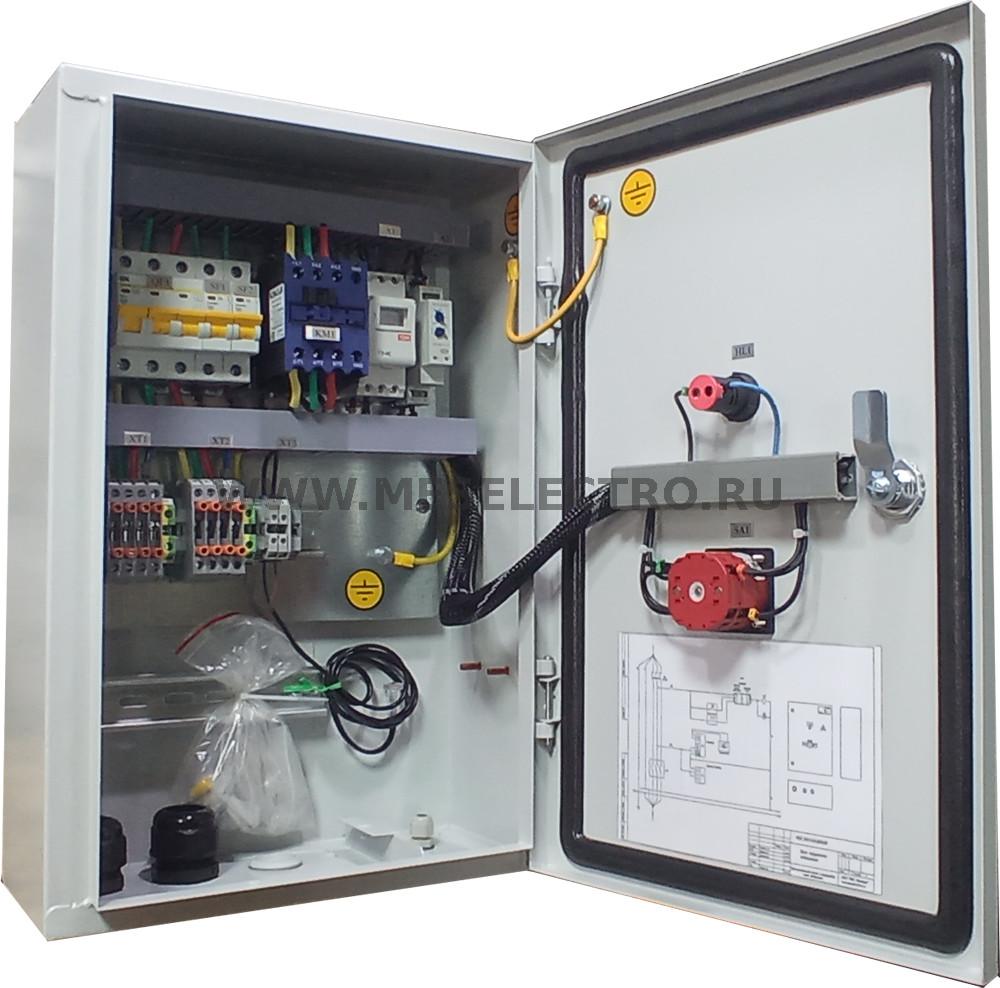

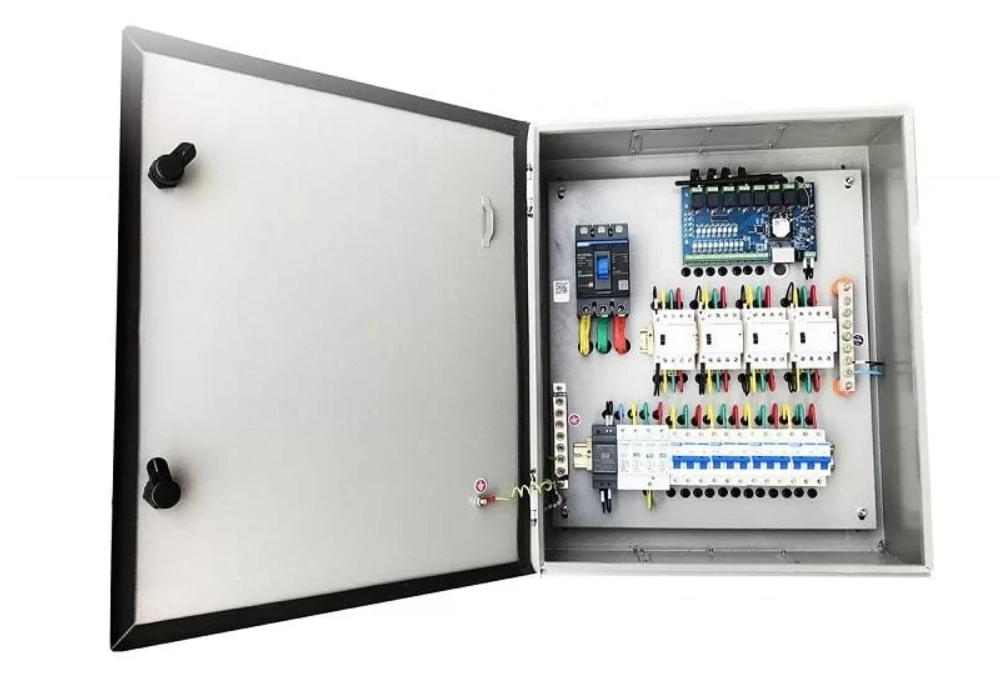

Модель ШУНО

Включение и выключение установки в них может осуществляться следующими способами:

1. По сигналу фотодатчика;
2. По программе в заданный промежуток времени;
3. Вручную при нажатии установленных на лицевой панели кнопок;
4. С диспетчерского пункта с использованием устройств телемеханики.

Если необходимо не только управлять работой осветительных сетей, но и вести учет и распределение электроэнергии, то лучший выбор – это шкаф управления наружным освещением ШУНО. Обычно он комплектуется блоками низковольтного оборудования:

• Ввода;
• Учета;
• Коммуникации;
• Предохранителей.

В городских осветительных системах используются специальные вводно-распределительные шкафы – ВРШ-НО. Они способны управлять приборами на расстоянии, а также вести учет электроэнергии. В комплектацию таких щитов управления наружным освещением включены следующие элементы и схемы:

• Вводная панель с трансформаторами и рубильником;
• Планочные держатели и электромагнитные контакторы;
• Устройства учета и телемеханики;
• Модульные выключатели.

Такие узлы устанавливаются на улице и не требуют выполнения фундамента. Они могут использоваться в составе распределительного щита в отдельном функциональном блоке.

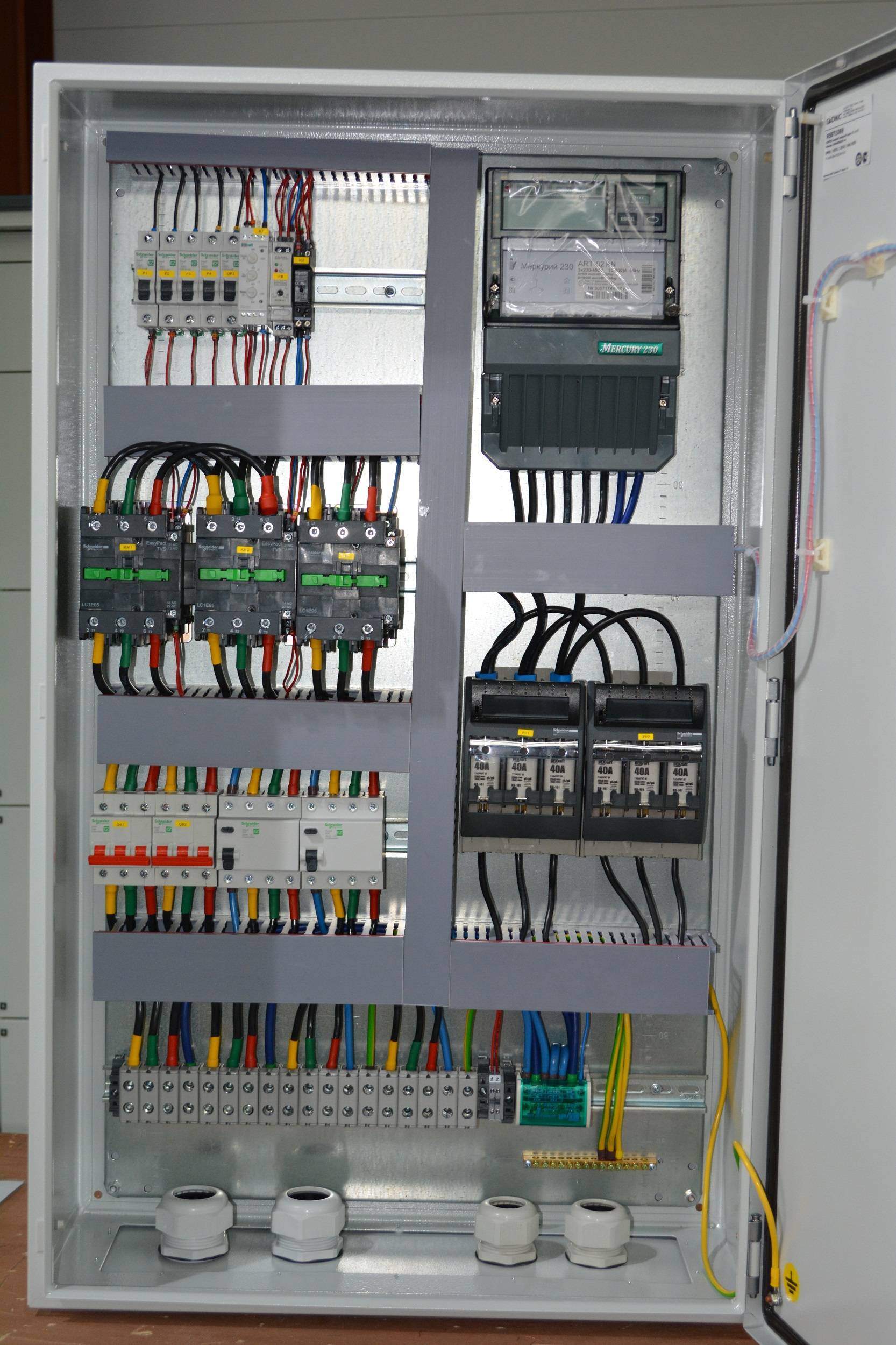

Вводно распределительные шкафы

Еще один вид – это устройства повышения качества освещения. Их назначение – это автоматизация наружного освещения. Наиболее широкое распространение шкафы управления освещением ШУО получили в энергосберегающих программах. В их комплектацию обычно включается один из модулей Кулон-Ц.

Обслуживание и эксплуатация ящика

Оборудование, работа которого основана на использовании электричества можно использовать, только при соблюдении определенных правил. Поскольку щиты управления освещением относятся к классу 01 по степени защиты от поражения электротоком, то они должны быть надежно заземлены.

К выполнению каких-либо работ по обслуживанию или ремонту оборудования, расположенного внутри щита можно приступать только после отключения его от сети. Причем допускаются только специалисты с 3-ей группой по ПТБ. Приступать к техническому обслуживанию следует после изучения инструкции, поставляемой в комплекте с оборудованием.

Обслуживание и монтаж щитов

Производятся такие работы не реже 2 раз в год и состоят из следующих этапов:

1. Осмотра целостности корпуса, удаления с него пыли и грязи;
2. Проверка отсутствия повреждения в отдельных узлах шкафа;
3. Контроль за сохранностью соединительных проводов и заземления.

Если шкаф проходит техническое обслуживание в первый раз и ни один из его узлов не был в ремонте, то нужно убедиться в целостности маркировки и пломб.

Особенности монтажа

Выбор ящика управления освещением – это только малая часть работы. Одним из важных аспектов является качественное выполнение монтажных работ. От того насколько профессионально они выполнены зависит эффективность использования шкафа управления освещением. Только правильно собранная конструкция сможет обеспечить работу системы в автоматическом режиме и контроль за основными ее основными параметрами.

Чтобы в дальнейшем не пришлось ремонтировать оборудование установку шкафа следует доверять электромонтажникам. Только они имеют необходимые знания для сборки и настройки системы, которая будет управлять работой приборов освещения и защитит их от скачков напряжения и КЗ в электросети.

Требования к установке и прибору

Заземление дверцы электрощитка

Цель монтажа электрического распредщита – обеспечение электробезопасности, поэтому при его подборе и установке нужно обратить внимание на требования ГОСТ 51778-2001 и ПУЭ:

• к изделию обязательно прилагается документы с подробным описанием, указанием номинального тока;
• на корпус наносится знак электробезопасности с пределом напряжения;
• качественный щиток выполняется из негорючих материалов – термостойкого пластика или металла с полимерным покрытием;
• на кабели для подключения бытовой техники обязательно наносится маркировка;
• обозначение шин, клеммных колодок заземления и нейтрали осуществляется согласно нормам ПУЭ;
• дверки и корпус электрического щитка обязательно заземляются;
• на дверках есть специальные места для установки пломб;
• для защиты от детского доступа на щиток ставится замок.

Установка электрощитового оборудования осуществляется около входной двери квартиры в специальной нише. При невозможности ее обустройства на стену крепят внешний короб или штробят стену. Прибор располагают на высоте 1,5 м от линии пола. Ряд верхних автоматов должен находится на уровне глаз. В деревянных строениях предпочтительны навесные модели с хорошей пыле- и влагостойкостью.

Конструктивные особенности щита освещения

К устройству щита освещения предъявляются аналогичные требования, как и к распределительным щитам. Подведение питания осуществляется посредством автоматического рубильника, который рассчитан на нагрузку всех светотехнических приборов, подсоединенных к щиту.

Мнение эксперта

Иван Зайцев

Специалист по освещению, консультант в отделе строительных материалов крупной сети магазинов

Задать вопрос эксперту

Если схема щита освещения предусматривает использование рубильника, тогда кабельная линия питания ЩО обязательно обеспечивается защитой автоматического выключателя. В данной ситуации в рабочую зону защиты включается одновременно электрическая проводка щита, соединяющая его с автоматами отходящих электрических линий, каждая из которых имеет собственную защиту от автоматического выключателя.

Ток номинальный подбирается по суммарному значению токов подсоединенной нагрузки. Можно одновременно подсоединять пару отходящих проводов к единому автомату. В таком случае при ремонте осветительной линии будет отключаться больше устройств освещения, чем должно быть.

В защите световой электрической проводки, приборов освещения при помощи УЗО (устройства защитного отключения) нет необходимости.

Вся проектируемая заново электропроводка освещения делается трехпроводной. Для обеспечения питания светотехники применяются проводники «нуля», «фазы». Нулю соответствует жила синего цвета. Для заземления корпуса осветительных приспособлений применяется желто-зеленый проводник, который входит в состав 3-жильного кабеля. На нем нанесены символы РЕ.

Для подсоединения нулевых проводников в конструкцию ЩОВ включены две шинки:

• с маркировкой N — для подсоединения рабочих проводников;
• с маркировкой РЕ на лицевой стороне — для подсоединения защитных проводников.

В том случае, когда корпуса светотехнического оборудования сделаны из материалов, которые не проводят электрический ток (пластик), а отражатель светового потока выполнен из стали, нет необходимости проводить заземление отражателя. Но это не означает, что для обеспечения питания светотехники можно взять двухжильный кабель. Только трехжильный кабель, как и для розетки, не имеющей контакта заземления. В период эксплуатации осветительное устройство (розетку), к примеру, поменяют на электротехническое оборудование другого типа, и понадобится защитный проводник.

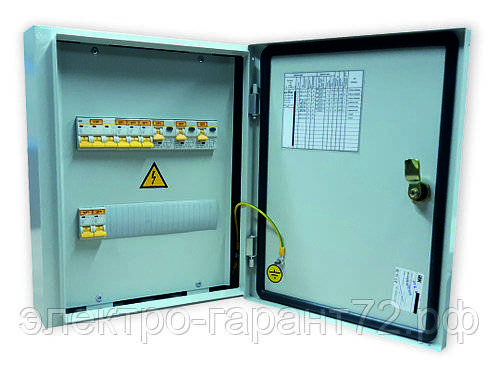

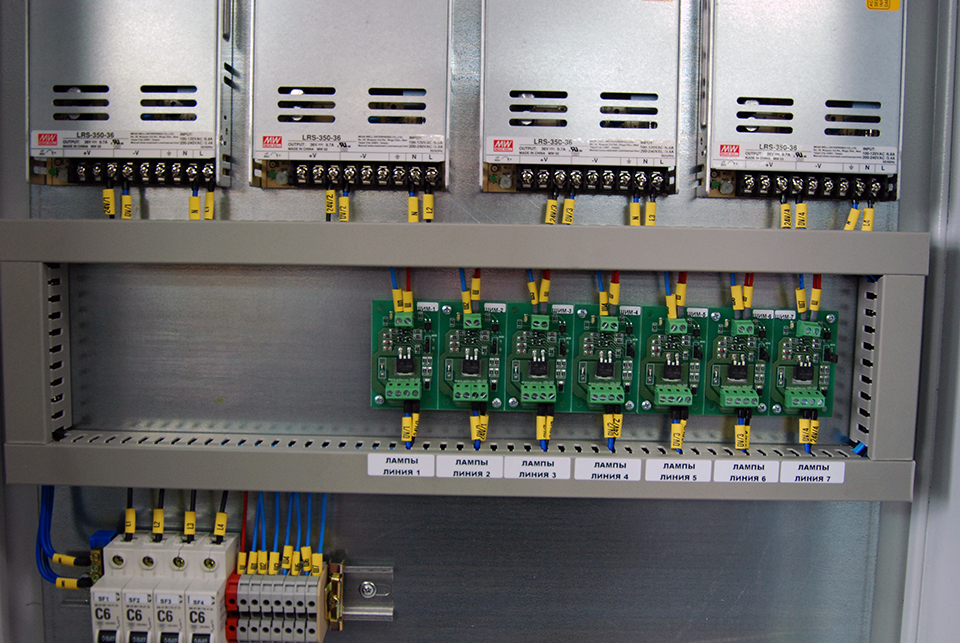

Щит освещения

Щит уличного освещения ЩО, щит наружного освещения ЩНО, щит (шкаф) управления наружным освещением ЩУНО (ШУНО) имеют одинаковое назначение — управление освещением наружных осветительных приборов, т.е включать с наступлением темноты (сумерек) и отключать освещение с рассветом.

Щит управления наружным освещением устанавливается в помещении, имеет 6 линий, из которых две резервные. Сигнализация включения линий «Линия 1 . Линия 4» отображается светодиодным индикатором зеленого цвета. Наличие напряжения на вводах указывает индикатор желтого цвета «Сеть».

Режимы работы ЩУНО определяется положением переключателя SA1 «Режим работы»:

— Отключено — Ручное — Таймер — Фотореле

В Ручном режиме управление освещением осуществляется простым включением или отключением контакторов при помощи кнопок «ВКЛ» «ОТКЛ» при положении переключателя SA1 в положении «Ручной режим». В положении «Таймер» работа осуществляется по команде запрограммированного Таймера 1 (КТ1) Для работы щита в зависимости от освещенности применяется режим «Фотореле«, для этого необходимо отрегулировать момент срабатывания светочувствительного датчика (фотоэлемента) ФР, который устанавливается вне помещения. «Ночной режим» удобно использовать в том случае, если целесообразно для экономии электроэнергии оставлять дежурное освещение, а в остальное неактивное ночное время отключать освещение, т.е свет включается от фотореле (или от таймера КТ1 включается и выключается) и гаснет с наступлением рассвета. Но так как нам нет необходимости держать включенным уличное освещение в период, к примеру, с часа ночи до 5 утра, для отключения устанавливаем таймер КТ2 на срабатывание в выбранное время. Ночной режим работает в положении переключателя SA1 «Таймер» или «Фотореле». Автоматика включения и отключения. Для защиты линий от перегрузки по току служат автоматические выключатели на каждую линию. Тепловые реле КК1..КК6 в каждой линии как дополнительная защиты линии от перегрузок. Если во время работы необходимо обесточить линии, то они отключаются при помощи автоматических выключателей выбранной линии. Для обеспечения правильной сигнализации на автоматические выключатели устанавливается контакт состояния, который электрически связан с индикацией на передней панели. Комплектация щита управления освещением:

Выключатели автоматические трехполюсные, однополюсные 8 шт.; — Фотореле ФР-М02 1шт.; — Таймер SHT-1 2 штуки; — Реле промежуточное 1 штука; — Переключатели 4G10-108U, кулачковые 2 позиции черные C2SS2-30B-11 с фиксацией 1HO+1H3 2 шт.; — Кнопки зеленая, красная возвратная 22мм 1но 2 шт.; — Контактор E 12А катушка управления 220В АС3 50Гц 1НО 6 шт.; — Реле тепловые TESYS E 5.5. 8A, TESYS E 9. 13A 6 шт.; — Лампы CL-523G зеленая, желтая светодиодные 230V AC; — Щит монтажный ЩМП 650х500х220 IP31.

Обзор прибора

Щиты для наружного (аварийного или рабочего) освещения представляют собой прибор, который дает возможность вести контроль над тем, как подается свет на улицу в течение суток. Данное устройство отвечает за:

• электропитание различных источников;
• защиту электроприборов от возможных перепадов напряжения;
• предотвращение риска короткого замыкания.

Управление городскими сетями наружного освещения и инженерной защиты предполагает обязательную установку щитов. Без них невозможна организация уличного освещения, чтобы были соблюдены нормы освещенности.Для электрощитовой существуют специальные нормы и предписания. Это в первую очередь касается того, какой будет схема щитка, и как к нему будут идти подключения осветительных приборов.Щит аварийного освещения (или рабочего типа подсветки, как его иногда называют) должен работать стабильно, чтобы полностью выполнять свои функции. Обычно он работает при напряжении в сети, которое равно 380 и 220 В. С их помощью обеспечивается автоматизация управления уличной подсветкой.

Наружное освещение

Для этого такие аппараты в своем устройстве часто содержат фотодатчики, которые способны улавливать определенный уровень освещенности и подавать соответствующий сигнал для отключения или включения щита.Наладка щитов может вестись как с помощью переключателей, так и самостоятельно.

При всем этом следует учитывать нормы, установленные для электрощитовой, чтобы она могла выполнять свои прямые обязанности полноценно.Установка щита для рабочего типа подсветки осуществляется посредством сварки.В целом можно сказать, что ЩАО представляет собой частный случай распределительного электротехнического щита.

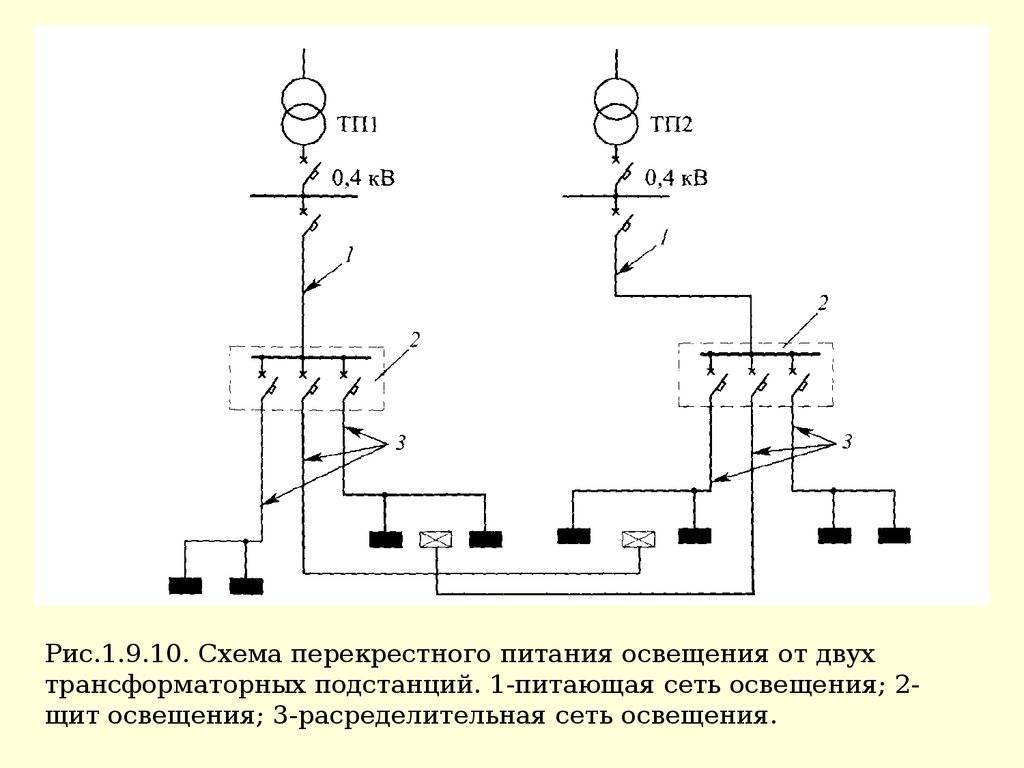

Определение мест расположения щитков освещения и трассы электрической сети. Выбор типа щитков и способ прокладки

При выборе типа щитков освещения учитываются условия среды в помещениях, способ установки щитка, количество и тип установленных в них аппаратов защиты.

По степени защиты от внешних воздействий щитки имеют следующие конструктивные исполнения: защищенное, закрытое, брызгонепроницаемое, пыленепроницаемое, взрывозащищенное и химически стойкое.

Конструктивно щитки изготавливаются для открытой установки на стенах (колоннах, строительных конструкциях) и для утопленной установки в нишах стен. При размещении их следует выбирать помещения с более благоприятными условиями среды.

Магистральные и групповые щитки комплектуются аппаратами защиты плавкими предохранителями или автоматическими выключателями в однополюсном или в трехполюсном исполнении.

Наиболее совершенными являются щитки с автоматическими выключателями. Выпускаются они с вводным автоматом или без него, с количеством линейных автоматов от 3 до 30. В щитках могут быть однофазные, трехфазные или совместно одно и трехфазные линейные автоматические выключатели.

Для питания групп применяем два групповых щитка ОЩВ-6А УЗ с вводным выключателем на 63 А и шестью автоматическими выключателями для групповых линий на 25 А. Щиток этого же типа применяем и для аварийного освещения, а в качестве магистрального щитка применяем распределительный пункт ПР85-Ин1-3100 с четырьмя присоединениями по 63 А.

Щитки освещения должны располагаться:

а) по возможности ближе к центру питаемых ими нагрузок (это уменьшает протяженность групповой сети, а следовательно и расход проводникового материала);

б) таким образом, чтобы обеспечивалось удобство управления освещением (у входов; в проходах и т.п.);

в) чтобы в осветительной сети отсутствовали или имели местоминимальные обратные потоки электроэнергии, вызывающие дополнительные потери мощности и энергии, потери напряжения.

Места расположения щитков освещения должны определяться одновременно с разработкой схемы питания осветительной установки, что в совокупности в свою очередь определяет трассу электрической сети.

Трасса электрической сети должна проходить таким образом, чтобы она охватывала значительное число щитков освещения и при этом обеспечивался бы минимум обратных потоков электроэнергии.

Основными факторами, определяющими выбор способов прокладки проводов и кабелей являются: условия окружающей среды, наличие соответствующих строительных конструкций (плит перекрытия, ферм и т.д.), возможность применения индустриальных способов монтажа (способы, обеспечивающие скоростной монтаж), технико-экономические и эстетические соображения. Для нашего цеха расположение групповых щитков (ЩО1, ЩО2) и щитка аварийного освещения (ЩО1а) и магистрального щитка (МЩ) целесообразно выполнить, как показано на плане цеха. Данное расположение щитков способствует уменьшению протяженности групповой сети, расхода проводникового материала. Находятся в местах удобных для управления и обслуживания. Трассы прохождения сети имеют минимальные обратные потоки электроэнергии в электрической сети от источника питания до светильника (это обеспечивает минимальные потери напряжения в осветительной сети). Для проектируемого цеха щитки рабочего освещения запитываем к магистральному щитку, который в свою очередь питается от ВРУ. Щиток аварийного освещения запитываем отдельно.

Щитки запитываем пятижильными кабелями марки АВВГ, проложенными по стенам в коробах либо в каналах строительных конструкций.

№1. Зачем нужен распределительный щиток?

Электромонтажные работы в квартирах, офисах, гаражах и на производстве не обходятся без установки распределительного щита. Зачем он нужен, ведь ранее многие довольствовались одними только распределительными коробками? Все дело в удобстве и безопасности. Если использовать по-прежнему только распределительные коробки, то, например, при замене розетки придется обесточить всю квартиру, а при подключении некоторых мощных электроприборов придется оснащать их собственными защитными устройствами, а для них также необходимо место.

Установка распределительных щитов предотвращает риск сгорания электроприборов. Благодаря щиту электроэнергия распределяется равномерно по всем каналам, исключая избыточное поступление тока по одному из них

Особенно важно это устройство для крупных помещений, где возникают огромные нагрузки, да и для жилых домов распределительные щиты также необходимы, учитывая то, сколько сегодня электрических приборов люди используют в домашних условиях

Распределительный щит срабатывает не только при возникновении излишнего напряжения, но и спасает человека от поражения током.

Требования к установке щитов управления освещением

Щиты управления освещением являются важной частью электрической системы здания. Они предназначены для контроля и управления освещением в различных помещениях

Правильная установка и обслуживание щитов не только обеспечивают безопасность, но и повышают эффективность использования энергии.

Требования к установке щитов:

1. Щиты управления освещением должны быть установлены в специальных шкафах, которые обеспечивают защиту от пыли, влаги и механических повреждений.
2. Щиты должны быть установлены в доступном месте для обслуживания и проверки состояния.
3. Вводы в щиты должны быть выполнены согласно требованиям электробезопасности. Рекомендуется использовать безопасные разъемы и провода, которые обеспечивают надежное соединение.
4. На щитах должны быть указаны соответствующие маркировки, позволяющие легко определить, какое освещение управляется данным щитом.
5. Щиты должны быть установлены таким образом, чтобы избежать перегрева. Рекомендуется предусмотреть достаточное пространство для циркуляции воздуха вокруг щитов.
6. Время доступа к щитам должно быть минимальным. Не рекомендуется располагать щиты управления освещением в местах, где они могут быть затруднительно доступными для обслуживания и ремонта.

Установка щитов управления освещением является важным этапом при строительстве или реконструкции здания. Соблюдение требований к установке поможет обеспечить безопасное и эффективное функционирование системы освещения.

Сборка щита

Разработав схему и определившись с комплектующими можно приступать к непосредственной сборке

Тут важно отметить момент, касающийся установки электросчётчика. Как правило, этим занимается контролирующая энергосбыт организация

В ряде случаев, установить счётчик можно и самостоятельно, но для этого необходимо обязательно получить соответствующее разрешение и составить акт.

Монтаж распределительного щита состоит из одиннадцати шагов:

• Монтаж корпуса щитка на стену или в подготовленной нише.
• Завод подводящей проводки в корпус с одной стороны и линий из комнат, а также мощных бытовых приборов, с другой.
• Зачистка проводки для обеспечения надёжного контакта с клеммами автоматов.
• Монтаж крепёжной шины (DIN-рейки) внутри корпуса распределительного щита.
• Закрепление на шине всех комплектующих, в том числе и счётчика. Эта операция не представляет сложностей поскольку приборы или одеваются на рейку, с последующей фиксацией, или сразу защёлкиваются.

• Установка шин заземления и ноля.
• Нарезка отрезков проводки для перемычек.
• Соединение всей схемы в единую цепь. Некоторых смущает вопрос – как правильно подключить автоматы в электрическом щите. Между тем, ответ на него достаточно простой, главное правило – ввод фазы и подводка ноля осуществляются при помощи верхних клемм.
• Визуальный контроль качества соединений и при необходимости протягивание винтов.
• Подключение и опломбирование электросчётчика в присутствии или непосредственно представителем контролирующей энергосбыт организации.
• Контрольный запуск системы.

После контрольного запуска необходимо ещё раз провести внимательную ревизию распределительного щита и всей системы на предмет запаха горелого, искрения или срабатывания автоматических выключателей. Если ничего этого не выявлено – щиток собран правильно, и им можно спокойно пользоваться.

Подготовка к монтажу распределительного щитка

Монтаж и сборка электрического щитка — это заключительный этап создания всей внутренней системы электроснабжения частного дома, квартиры или другого объекта недвижимости. После выполнения работ по подключению строения к общим электрическим сетям и монтажу внутренней проводки, можно приступать к установке корпуса распределительного щитка и сборке его внутреннего оснащения.

Начинать эту процедуру необходимо с составления принципиальной схемы электрощита, при этом следует учесть нижеперечисленные факторы.

1. Вид внутренней разводки проводов: «звезда» или «шлейф», в распределительных коробах или по смешанному варианту. Тип внутренней электрической разводки определяет количество проводов, подходящих к распределительному щиту. Их может быть до нескольких десятков. От это показателя зависит какое электрооборудование необходимо разместить в щитке, его количество и технические характеристики.
2. Общая мощность всех электроприборов: определяется суммой номинальных показателей по каждому прибору. Также этот общий показатель необходимо разбить по зонам потребления от каждой заведенной в щиток линии внутренней проводки. Это необходимо для подбора автоматов и других комплектующих по максимальному току нагрузки.
3. Учет всех возможных вариантов нагрузки: подключение дополнительных электроприборов, одновременное включение всей техники и так далее. Вернее всего, такой расчет уже был выполнен при монтаже внутренней проводки, но желательно продублировать его. Все автоматы и другое электрооборудование необходимо приобретать с запасом по мощности.
4. Определение видов электроприборов на объекте: многие электроприборы требуют установки дополнительного оборудования. Например, работу стиральной машинки необходимо обезопасить установкой УЗО (устройство защитного отключения). Это обеспечит надежную защиту человека от поражения электрическим током в случае замыкания фазы на корпус электроприбора.

После разработки принципиальной схемы электрощита, приобретения всех необходимых комплектующих и материалов приступаем к выбору корпуса устройства и его монтажу.

Варианты монтажа

Важным классифицирующим признаком является месторасположение распределительного щитка. Исходя из способа установки, он может быть:

1. Наружным (накладным). Это наиболее встречающаяся модель, оптимально подходящая для прокладывания электрической проводки скрытого и наружного типа в деревянных помещениях (домах, банях). Изготавливается из пластика или металла, имеет немалые размеры, поэтому требует определённого пространства для установки.
2. Встраиваемым. Монтируется вровень со стеной, не выпирает, поэтому имеет более эстетичный вид. Отбортовка, имеющаяся на лицевой стороне прибора, делает невидимым технологический стык. Применяется в случаях, когда количество модулей на щитке значительно превосходит число отводящих линий.

Ещё один вариант установки распределительного щитка — напольный — в быту применяется крайне редко. Причина такого редкого использования заключается в очень больших размерах устройства, из-за которых его эксплуатация в домашних условиях становится неудобной. Больше подходит для промышленных предприятий, характеризующихся высокими токовыми нагрузками.

Независимо от способа монтажа, место, где будет располагаться электрический щит, должно отвечать установленным нормам. Оно должно хорошо освещаться (лучше естественным светом) и проветриваться. Расположение вблизи прибора пожароопасных и взрывоопасных веществ недопустимо. Специалисты, занимающиеся обслуживанием электрощитка, должны иметь постоянный лёгкий доступ к нему. Соблюдение этих требований является гарантией безопасной и эффективной работы распределительного оборудования.

Размещение щитов

Специальные требования предъявляются к порядку размещения осветительных щитов, связанному с особенностями их монтажа.

• Шкафы устанавливаются в зонах, удаленных от канализационных, газо- и водопроводных коммуникаций не менее чем на один метр.
• Помещение щитовой должно быть надежно защищено от затопления. При невозможности обеспечить такие условия их следует размещать выше предполагаемого уровня воды.
• Щиты, предназначенные для наружного освещения, монтируются на высоте не менее чем 20 см от пола или бетонного основания.
• При возможности снежных заносов такие конструкции устанавливаются на специальном возвышении (фундаменте).

Преимущества профессионального монтажа

По правилам, установкой и техобслуживанием вентиляционных систем, а также ЩУВ должны заниматься специалисты с инженерным образованием. Они же несут полную ответственность за неправильный выбор, установку, подключение приборов, а также за содержание технических устройств в ненадлежащем или аварийном состоянии.

Чтобы правильно определиться с наполнением щита или шкафа, монтажники делают полный мониторинг вентиляционной сети.

Затем необходимо произвести следующие действия:

• проанализировать нагрузку;
• выбрать оптимальную схему;
• определиться с режимами работы приборов с целью увеличения КПД;
• подобрать оборудование.

Сама сборка занимает немного времени: все приборы поочередно монтируют в несколько рядов, провода аккуратно присоединяют к клеммникам и укладывают вдоль линий организованными пучками, затем выводят наружу.

Один из вариантов подключения, где NK1 и NK2 – нагревательные устройства канального типа; М1 – 3-фазный вентилятор; А, В, С – подключение сети, N – нейтраль, РЕ – земля; Q – защитный термостат от перегрева; Y – термостат защиты от воспламенения

Профессиональные монтажники имеют опыт установки и эксплуатации ЩУВ, поэтому вряд ли ошибутся с выбором модели и нюансами присоединения приборов. К тому же они хорошо разбираются в схемах систем вентилирования квартир и загородных домов и могут быстро определить наличие в чертеже ошибки.

Если вовремя не сообразить и подключить приборы по неграмотно составленной схеме – а такое тоже бывает – можно создать аварийную ситуацию.

Продажей и реализацией щитов и шкафов занимается множество фирм, которые производят или продают вентиляционное, холодильное и отопительное оборудование. Например, в Москве это можно сделать в компаниях «Руклимат», «Ровен», «АВ-автоматика», «Галвент» и др.

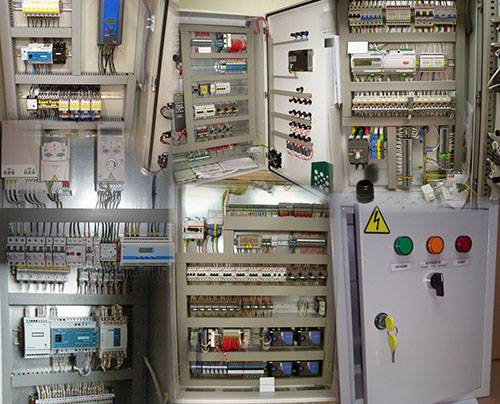

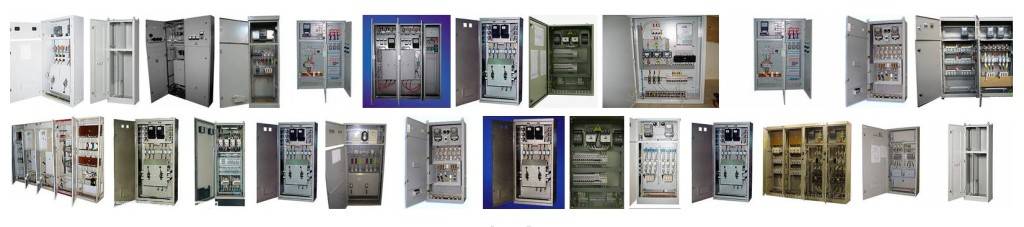

Виды шкафов автоматики и их назначение

Для автоматизации технологических процессов используются различные типы шкафов контроля и управления. Они используются для управления и регулировки, защиты от перегрузок и короткого замыкания. Если не использовать ШУК, все технологические процессы пришлось бы контролировать вручную. Шкафы автоматики используют для контроля и управления работы электрооборудования, обеспечения управления автоматикой насосных станций, обеспечения противоаварийной защиты и т.д. ШКУ поставляется в готовом виде, поэтому достаточно установить его и подключить кабели питания в соответствии с паспортом изделия. Он снабжен коммуникационной аппаратурой, системой питания, управления и защиты. Каждый элемент шкафа ШКУ соединен промаркированными проводами согласно схеме.

В зависимости от назначения и особенностей объекта используются различные виды щитов управления:

1. Односекционные.
2. Многосекционные.
3. Модульные.

Виды шкафов управления также отличаются по функционалу:

• шкаф распределённой системы управления;
• шкаф противоаварийной защиты;
• шкаф кроссовый;
• шкаф управления дымоудалением и противопожарного водопровода;
• шкаф управления вентиляцией;
• шкаф управления отоплением;
• шкаф управления освещением;
• шкаф распределения питания;
• шкаф контроля загазованности.
