Освещение в ванной комнате. Типы источников света и правила зонирования

Последовательное подключение

Такую схему установки потолочных светильников своими руками реализовать достаточно просто, так как она не требует большого количества проводов. Однако последовательно можно подключить не больше шести светильников, при этом освещение будет не таким эффективным. Кроме того при последовательном подключении нарушение работы одного источника света разрывает цепь, следовательно, прекращается работы всех ламп. Чтобы восстановить работоспособность цепи, необходимо проверить каждую лампочку.

Схема подключения выглядит следующим образом: фаза последовательно обходит все приборы освещения, а на выход последней лампы подается ноль.

При решении вопроса, как подключить светодиодные светильники на потолке, следует проявлять особую осторожность и внимательность

Очень важно, чтобы фаза шла именно на выключатель и дальше на светильники. Ноль должен идти на последний элемент электрической цепи. Такая схема сделает работы светильников безопасной и надежной

Такая схема сделает работы светильников безопасной и надежной.

Подобная схема подключения точечных светильников используется очень редко, так как фаза постоянно обрывается на светильниках. В тоже время нулевой провод остается цельным на всем протяжении от распределительной коробки до выхода последнего прибора освещения в цепочке.

READ Как подключить определитель номера на стационарном телефоне

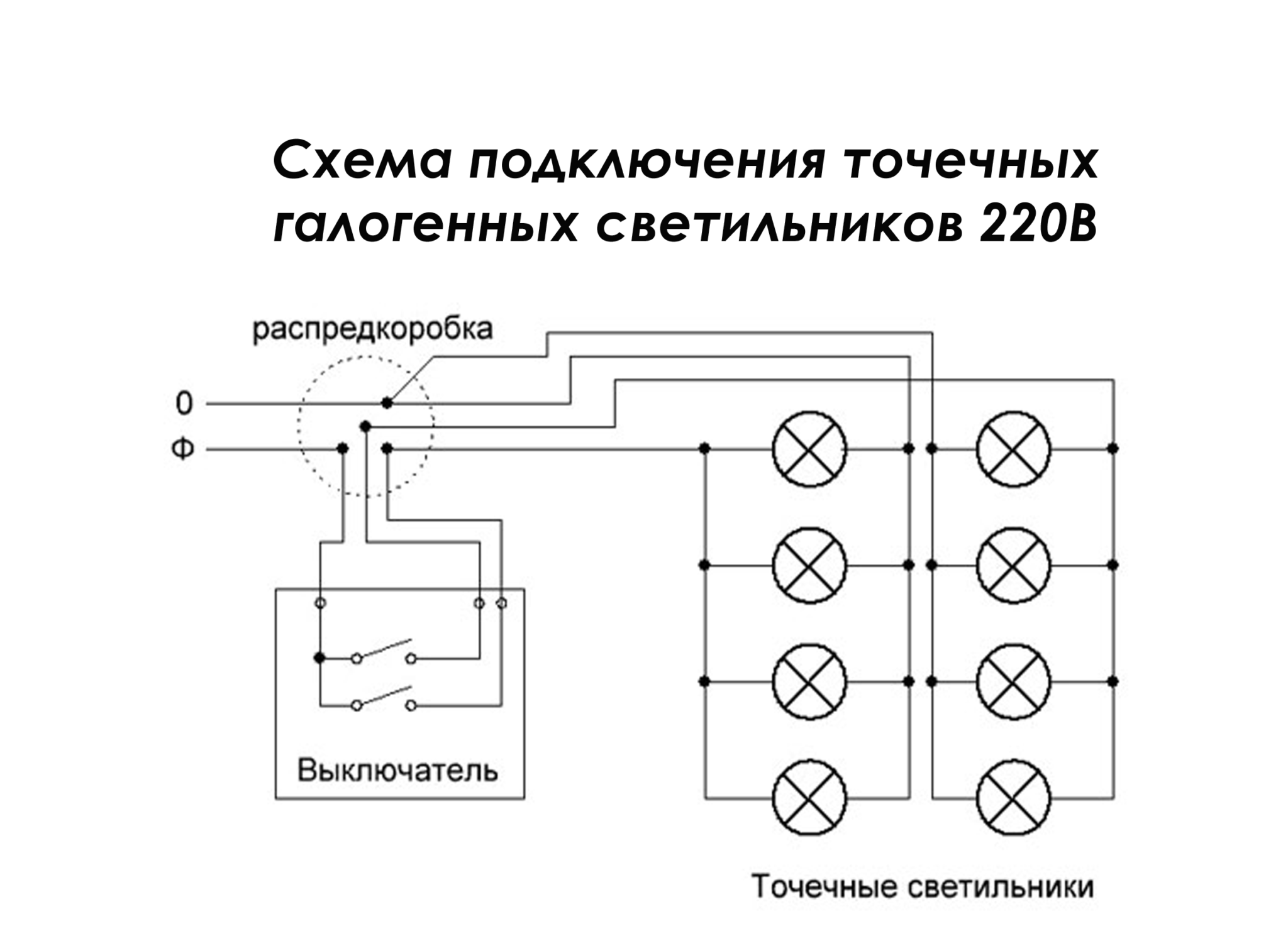

Приборы освещения с параллельным подключением светят с одинаковой интенсивностью, но монтаж предполагает использование большего количества проводов. Несмотря на это, монтаж точечных светильников с параллельным подключением пользуется популярностью. Такой способ позволяет устанавливать неограниченное количество приборов освещения, включая светодиодные лампы, главное, взять негорючий кабель ВВГ нг. Форма кабеля может быть круглой или плоской, но он обязательно должен быть негорючим. Особенно это относится к установке светильников на деревянных потолочных перекрытиях.

Параллельное подключение осуществляется двумя способами:

В первом случае решение вопроса, как соединить светильники на потолке, предполагает подведение к каждому точечному прибору освещения своего куска провода. Использование такого варианта требует большого расхода кабеля, однако при выходе из строя одного светильника вся цепь работает без перебоев. Разводка кабеля по потолку должна выглядеть следующим образом: от распределительной коробки до центра комнаты тянется кабель и фиксируется в этом месте. К светильникам провода идут из одной центральной точки. Наличие большого количества проводов, сходящихся в одном месте, требует надежной фиксации. Одножильные провода можно скрутить, а место скрутки обжать пассатижами и запаять.

Крепление потолочных светильников получается прочным, надежным, но не разъемным. Более простой способ подразумевает использование разъемов с определенным количеством входов, к которым подключаются провода. Кроме того существуют специальные приспособления – клеммники, они стоят дороже, но провода в этом случае задача, как подключить споты на потолке, решается быстро, легко и прочно. Можно воспользоваться клеммными колодками с винтовым соединением, они также обеспечивают надежное подключение, но для подачи напряжения на все провода необходимо установить дополнительно перемычки на задействованные клеммы.

Во втором случае к каждому светильнику попеременно подается и выходит по два провода. Схема подключения точечных светильников на потолке выглядит следующим образом: от распределительной коробки идет кабель на первый прибор освещения. К выходу этого же прибора подключается второй кабель и протягивается до следующего светильника. С остальными приборами выполняются аналогичные действия.

Элементы защиты от удара электрическим током

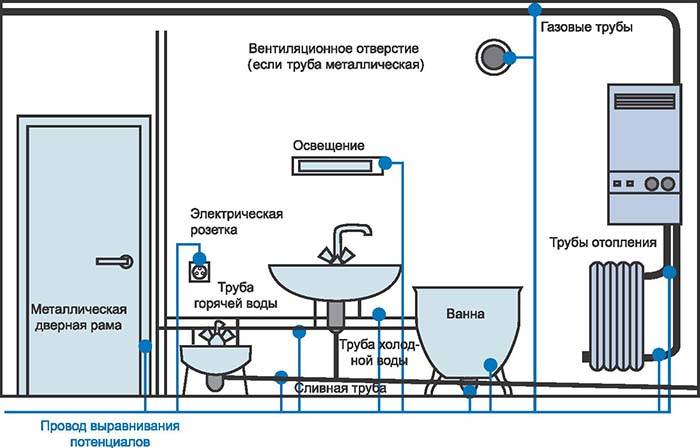

Схема установки заземления для влажных помещений

Составленная схема подключения света в ванной или других электрических приборов обязательно должна предусматривать заземление. Бытует ошибочное мнение, что в качестве «земли» можно применять металлические трубы сантехники, батареи или змеевики, но так делать категорически запрещено, поскольку мы не знаем что подключено у соседа на этой же трубе. Если даже у соседа в квартире произойдёт замыкание и напряжение пойдёт на общий металлический стояк, то последствия могут быть печальными. Для этих целей во многих домах предусмотрены специальные кабеля заземления, которые идут от главного распределительного щита.

Так же крайне желательно установить дополнительно устройство защитного отключения (УЗО) и автоматический выключатель. Эти устройства в комплексе обеспечат мгновенное отключение электросети при появлении малейшей перегрузки. То есть, если вода попадёт на электроприбор, то замыкания не будет, так как УЗО сразу отключит сеть. Таким образом, вы защитите себя от удара электрическим током и обеспечите сохранность электрооборудованию.

Специалисты так же рекомендуют прокладывать отдельную проводку на освещение и на розетки, каждая из которых должна иметь собственный аварийный выключатель и выводится на распределительный щит в квартире.

https://www.youtube.com/embed/SS-rQqVIs0w

Помним о технике безопасности

Планируя, как разместить светильники в своей ванной, мы не должны упускать из вида государственный стандарт, регламентирующий требования электробезопасности для этого помещения с повышенным уровнем влажности. Согласно стандарту комната разделяется на зоны так, как это представлено на картинке.

Если выбирать и устанавливать электрооборудование в соответствии с требованиями ГОСТа, то:

• В зоне 0 можно закреплять только низковольтные приборы с напряжением до 12В.
• В пределах зоны 1 размещают только водонагреватели.
• В зоне 2 допустимо монтировать не только водонагреватели, но и светильники, имеющие защиту второго класса от поражения током с усиленной или двойной изоляцией без заземления.
• В зоне 3 устанавливают штепсельные розетки, которые включаются в сеть с применением устройств защитного отключения или посредством разделительных трансформаторов.

Степень защищенности электроприборов от воды регламентируется стандартами системы IP (Ingress Protection). Если руководствоваться ими, то в зонах должны находиться следующие устройства:

• Зона 0 – класса IPx7, непроницаемые для влаги даже при погружении их в воду;
• Зона 1 – класса IPx5, защищенные от воздействия водяных струй, независимо от их направленности;
• Зона 2 – класса IPx4, не реагирующие на попадание брызг на поверхность;
• Зона 3 – класса IPx1 с защитой от капель, падающих вертикально.

Сочетание красоты и безопасности сделает ванную комнату в вашем доме местом, где можно по-настоящему расслабиться, отдохнуть от суеты прошедшего дня и достойно подготовится ко встрече с днем грядущим.

https://youtube.com/watch?v=PE2ksJXKAwY

Монтаж

Материал потолочного покрытия в большинстве случаев становится определяющим критерием выбора светильника. Если нет накладной отделки и потолок – это покрашенная бетонная плита, лучше всего подойдет накладная модель в виде тарелки с матовым плафоном.

Установка его производится следующим образом:

1. Дрелью или перфоратором в бетоне делаются отверстия под саморезы.
2. К ним прикладывается металлическое основание лампы и прикручивается к основанию саморезами.
3. Полностью при помощи автомата отключается электричество в доме.
4. Производится присоединение электрического провода к плафону.
5. Вкручиваются лампочки.
6. Защелкивается плафон.
7. Включается электричество и проверяется работа прибора.

1. На основание из гипсокартона прикрепить светотехническое оборудование будет сложнее.
2. Если устанавливается многоуровневый свет в ванной комнате, дизайн помещения от этого только выигрывает. Но реализовать такую задумку не так уж и просто.

Провода фиксируются стяжками. Перед монтажом на листе гипсокартона высверливаются отверстия под потолочные светильники нужного диаметра. После крепления листа в них продеваются провода, которые потом зачищаются и подключаются к клеммам плафона. На заключительном этапе в светильник вставляется лампочка.

На пленке натяжного потолка установить светильники еще сложнее. Проведение такой процедуры требует наличие профессиональных навыков и умение делать точные расчеты.

Если не вдаваться в подробности, монтаж светотехнического оборудования производится следующим образом:

1. Сначала к бетонному основанию крепится рама осветительного прибора.
2. Затем производится монтаж натяжного потолка.
3. После формируются отверстия в пленки.
4. Он и соединяются с рамой прибора при помощи специальных изолирующих колец (они предотвращают возможный разрыв плёнки).
5. На завершающем этапе вставляются в раму лампочки.

Обратите внимание! Чтобы полотно прослужило дольше и не пожелтело при нагреве осветительных приборов, нужно для освещения ванной комнаты выбирать светодиоды с цоколем

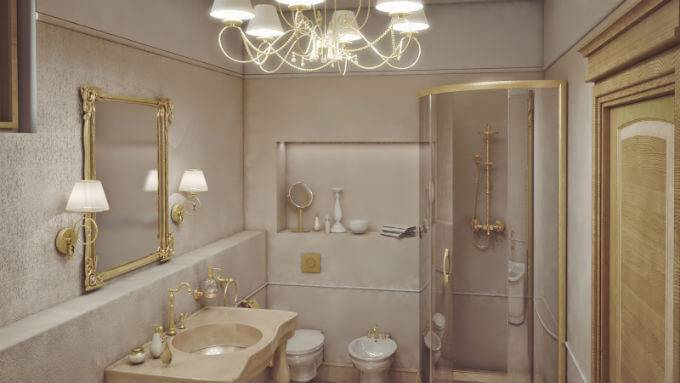

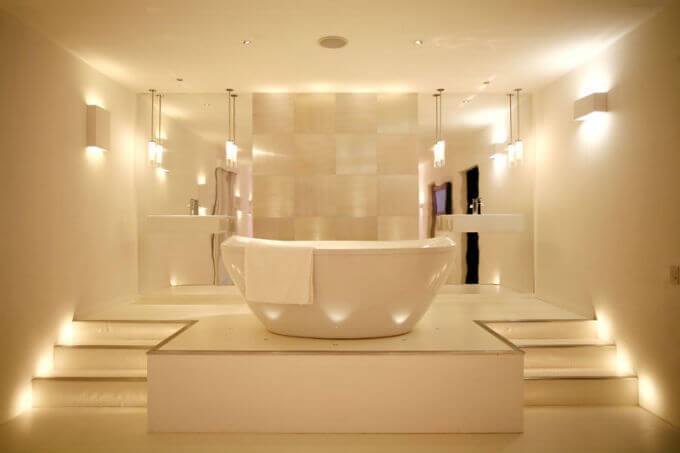

Верхний или потолочный уровень освещения

В малогабаритных ванных комнатах обычно обходятся одним светильником. Его вполне хватает для освещения. А если помещение больше, тогда для равномерного распределения света лучше устанавливать несколько штук. Один над ванной, а другой у двери.

Осветительные приборы могут быть разной формы: круглые или овальные

Важно, чтобы они дополняли дизайн комнаты

Средний или рабочий уровень освещения

Самое главное в среднем уровне освещения – выделить важные рабочие зоны. Обычно это умывальник и зеркало. Установите с двух сторон по бокам симметрично два светильника в верхней части зеркала. Если оно небольшого размера, то и светильники выбирайте тоже поменьше.

Отличной идеей для ванной считается подсветка по периметру зеркала. Для этих целей подойдут ленточные светодиоды, которые сейчас особенно популярны. Цветные абажуры в этой области устанавливать нежелательно.

Встройте небольшие лампочки в дверцы, шкафчики, столешницы. Это создаст нужные акценты в комнате, элегантность и романтический настрой.

Не расстраивайтесь, если не можете себе такое позволить. Для создания более приватной обстановки подойдет и бра. Выберите его с абажуром из цветного стекла. Устанавливайте его сбоку ванной, но не над ней, в целях безопасности.

• Для просторной ванной, но с несильно высоким потолком можно установить высокий торшер. Так свет будет красиво падать на воду.
• Поворотные светильники также очень хороши для средней зоны освещения. Вы сами можете регулировать направление света, куда вам будет удобно.

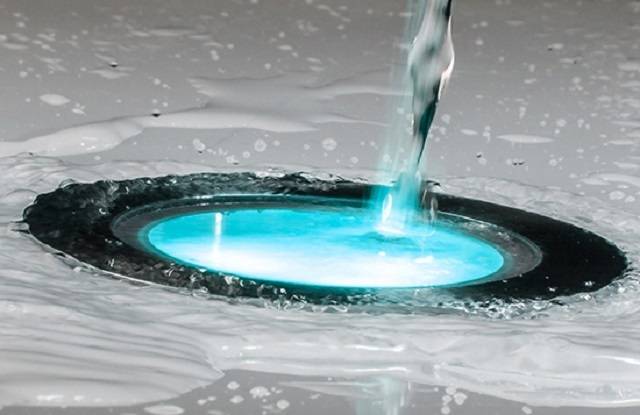

Напольный уровень освещения

Если вы все-таки решите воспользоваться им, тогда выбирайте закрытые напольные иллюминаторы (фонарики). Также подходят для этих целей полупрозрачные светильники. Как вариант, можно использовать аромасвечи.

Зоны размещения осветительных электроприборов

Каждая ванная комната условно разделяется на четыре основных зоны по степени влажности и приближенности к прямым источникам влаги. Исходя из показаний защищённости прибора, можно определить в какой области его можно размещать. Разберём каждую зону по отдельности:

• первая зона считается наиболее опасной для электроприборов, поскольку расположена непосредственно возле открытых источников воды. Это область возле умывальника, ванной или внутри душевой кабинки, где вероятность попадания капель на светильник очень высока. В таких зонах можно размещать приборы со степенью защиты не ниже IP-674 и напряжением не больше 12 вольт;
• вторая зона располагается в пределах от 20 до 60 сантиметров от прямого источника воды. Риск попадания капель значительно меньше чем у первой зоны, но вероятность всё же очень высока. Проводить освещение в ванную комнату в пределах второй зоны можно только с использованием приборов со степенью защиты не меньше IP-452 и с мощностью не более 24 ват;
• третья зона расположена за пределами 60 сантиметров от края умывальника или ванной. Это расстояние уже считается относительно безопасным и тут можно применять осветительные приборы с степенью защиты в IP-242. В этой зоне уже можно устанавливать светильники со стандартными лампами на 220 вольт, но в целях дополнительной безопасности лучше применять 24 вольтовые приборы;
• четвертая зона является самой безопасной, поскольку риск попадания капель или влаги практически сведён к нулю. Это пространство считается на расстоянии от 3 метров и дальше по отношению к ближайшему источнику воды. В таких местах можно применять незащищённые светильники с маркировкой не ниже IP-011.

Основные требования к осветительным приборам, расположенным в ванной комнате:

• необходимо использовать только светильники, которым не страшно попадание влаги и повышенная влажность (степень защиты от влаги от IP24);
• осветительные приборы, находящиеся непосредственно в зоне ванны или душевой кабины должны быть низковольтные (до 12 В);
• на расстоянии 60 см от ванны/кабины возможно использование светильников только II класса защиты от поражения электрическим током;
• светильники должны иметь защитный плафон, а все металлические детали – надежно защищены от коррозии.

В зависимости от размера помещения будет изменяться количество необходимых светильников. Так, при площади ванной комнаты в 4,5 кв.м. достаточно было бы одного потолочного светильника на 2 лампы накаливания (мощность 60 Вт), однако дополнительный свет возле зеркала сделает бритье и нанесение макияжа более комфортным. Для просторных ванных необходимо наполнить светом каждую функциональную зону отдельно.

Даже в ванной комнате меньше 6 кв.м. существует три функциональные зоны: купания (область ванны или душевой кабины), умывания (область раковины), прочее (переодевание, стирка, унитаз)

Максимальная освещенность должна быть во второй зоне (до 600 лк), причем здесь очень важно, чтобы свет был естественным и равномерным. Вот почему не рекомендуется ставить над зеркалом люминесцентную лампу холодного белого света, ведь она делает помещение крайне неуютным, углубляет тени и придает коже неприятный зелено-синий оттенок

Кстати, вы знали, что нужно выбирать лампы в соответствии с цветовой гаммой ванной комнаты? Если решили оформить ванную в «теплых» тонах, то для белых стен можно использовать светодиодные и лампы накаливания всевозможных оттенков белого. Для желтого –  светодиоды, лампы накаливания, галогеновые, люминесцентные, для желто-зеленого – светодиоды, галогеновые, люминесцентные (теплых оттенков белого при цветовой температуре лампы <3300 К). Если ванная комната в оранжевом или красном цветах, то лучше установить лампы накаливания, светодиоды, галогеновые, люминесцентные (теплых оттенков белого при цветовой температуре лампы <3300 К).

У интерьера в «холодных» тонах тоже есть свои «любимчики»: светодиоды, металлогалогеновые, люминесцентные источники нейтрального белого цвета с цветовой температурой лампы 3300-4000 К (зеленая гамма), 4000 К (зелено-голубая), 4000-5000 К (голубой и синий), более 5000 К (фиолетовый). Если применить эти рекомендации, то не произойдет искажение цвета плитки. Все другие оттенки рекомендуется приравнивать к ближайшим основным цветам.

Характеристики светильников для ванной

Бытует ошибочное мнение, что специальные влагозащищенные светильники выглядят непривлекательно, оснащены какой-то защитой, сразу же бросающейся в глаза. В действительности же такие осветительные приборы едва ли можно назвать уродливыми. Конструкция их продумана до мелочей, все – даже самые незначительные – нюансы учтены. Единственное отличие – устройство таких светильников несколько сложнее, чем традиционных.

Из всего, сказанного выше, следует еще один важный момент. Для покупки точечного светильника лучше посетить ту торговую точку, которая имеет хорошую репутацию и действительно заслуживает вашего доверия. Объясняется все тем, что такую продукцию довольно часто подделывают. А ввиду того, что класс защиты невооруженным глазом вы не определите, придется ориентироваться исключительно на доверие

Важно, чтобы вы были уверены: купленные светильники влагозащищенные и действительно предназначены для использования в ванной комнате

Каков же секрет этих осветительных приборов? Все просто – у них имеется особая «начинка». Вся влагозащита скрыта именно во внутренней конструкции. Например, отверстия для подключения защищены резиновыми заглушками, а места, где стекло прилегает к лампочке, оснащено качественной резиновой прослойкой.

Как правильно выбрать?

В каждом помещении можно продумать несколько вариантов освещения:

• Днём в пасмурную погоду вы будете, скорее всего, использовать потолочное, а по вечерам, когда хочется отдохнуть, включать декоративные светильники.
• Акцентное освещение – это когда выделен определённый предмет в интерьере или целая зона.
• Можно использовать праздничное освещение, украсив комнату гирляндами, нарядными декоративными светильниками.

Основные источники помогают осветить комнату, а для декоративного освещения подключают светильники разных типов

• подвесные, накладные потолочные и точечные, трековые светильники;
• торшеры;
• бра;
• настольные лампы.

Типы

важно выбрать наиболее подходящий тип освещения:

Классическое, когда свет падает сверху вниз, называют прямым. При этом мебель будет казаться немного больше, чем в реальности.
В спальню и гостиную оптимально выбирать отражённые источники света – ими можно равномерно осветить пространство

Чтобы привлечь внимание к какой-то детали интерьера можно использовать акцентный свет. Главное – грамотно его разместить, потому что он слепит глаза, может создавать дискомфортные ощущения

Тип подсветки

Освещение несёт в себе большую стилевую нагрузку. Оно способно подчеркнуть общую атмосферу дизайна, а неумело подобранный светильник может перечеркнуть все старания дизайнера и испортить впечатление от интерьера.

Это справедливо и для подсветки ванной комнаты. Прежде чем подбирать светильник, нужно определиться, какой стиль интерьера будет в помещении:

• минимализм — подойдет точечная подсветка, несколько небольших светильников с лаконичными абажурами, споты, шинные системы; стоит отказаться от массивной люстры в качестве единственного источника света;
• прованс — можно использовать люстру с тканевым или пластиковым абажуром пастельных цветов, дополнительно на стены вешают бра, светильники могут быть украшены декоративными элементами;
• лофт — кирпич и металл, возможно использование ламп без абажуров, светильники часто делают из старых металлических и пластиковых труб, приветствуются нарочитая грубость и небрежность;
• скандинавский стиль — отличается минимализмом и экологичностью, хорошо подойдут светильники с деревянным абажуром.

В зависимости от расположения подсветка бывает…

1. Потолочная. Это может быть привычная люстра, подвешенная на крюк. Если в ванной комнате натяжные потолки, чаще всего используют точечную подсветку. Обычно потолочные светильники выполняют роль основного освещения.
2. Настенная. Для освещения отдалённых углов используют бра или настенные споты. Часто их вешают на зеркала, для этих целей подойдут светильники с креплением на стекло. В навесные шкафчики можно повесить споты с датчиком движения, которые будут включаться при открытии дверцы.
3. Нижняя. Нижняя подсветка выполняет декоративную роль и функцию ночного освещения. Светодиодную ленту или точечные светодиоды можно разместить вдоль борта ванны, подсветить ими ступеньки, зонировать комнату в совмещённом санузле.

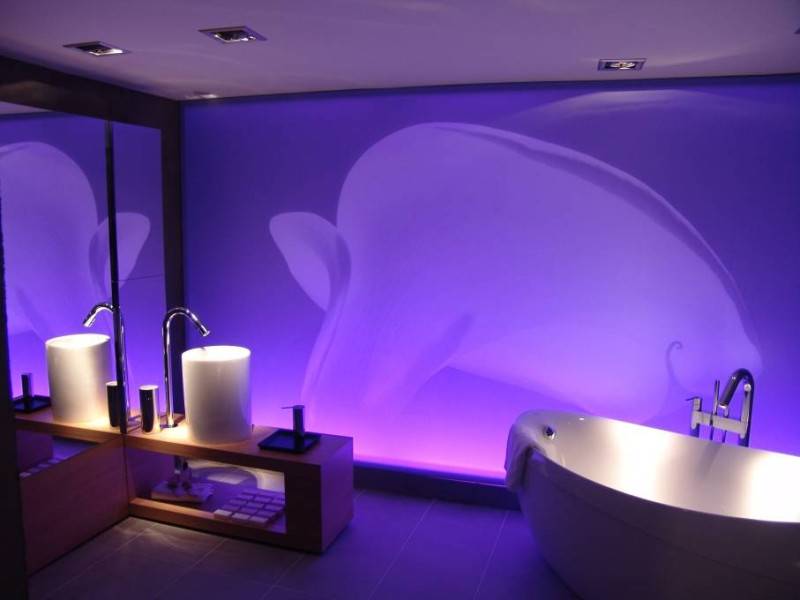

Варианты светодиодного освещения в ванной комнате разнообразны:

• ленты — их можно прикрепить и к полу, и к потолку, и внутри душевой кабины;
• точечные светодиоды — подходят для подвесных потолков, настенной и напольной подсветки;
• споты с направленным световым потоком и регуляцией луча;
• стандартные люстры и бра, которые используют светодиоды в качестве источника света;
• цветная подсветка — разноцветные (розовые, голубые, зеленоватые) светодиоды могут создать романтическую или загадочную атмосферу в ванной комнате и превратить обычное принятие душа в интересное и релаксирующее времяпрепровождение.

Как корректно подключить светильник в ванной ↑

Часто потолок делают из бесшовных пластиковых панелей. Их крепят к деревянной обрешетке (или обрешетке из металлических профилей). Расстояние от основания (бетонного перекрытия) до обрешетки должно быть таким, чтобы там помещалась скрытая часть светильников.

В тех местах, где намечена установка источников света, панели прорезают строительным ножом. Отверстия должны быть такого диаметра, чтобы неровные кромки пластика закрывались декоративной накладкой. Жилы кабеля подключают к клеммам прибора, который фиксируют на потолке с помощью пружинных защелок.

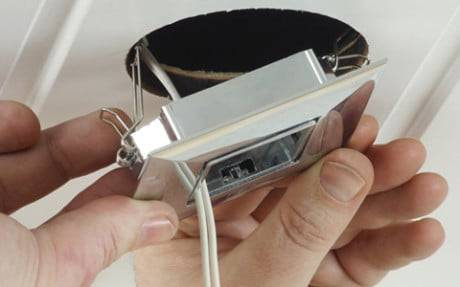

Светильник фиксируется

Другой способ отделки предполагает использование влагоустойкого гипсокартона. Это возможно в помещениях с хорошей вентиляцией. Гипсокартон крепят к обрешетке на необходимом расстоянии от основания. Отверстия в нем прорезают с помощью коронки-насадки и электрической дрели. Они получаются с ровными краями. Установка осветительных элементов выполняется аналогично вышеописанному способу.

Изготовление отверстий

Третий способ отделки – с помощью натяжной пленки из поливинилхлорида. Все подготовительные работы выполняются так же, как и в случае отделки потолка гипсокартоном и пластиком. Но на стадии установки света понадобятся специальные пластиковые кольца. Их диаметр соответствует диаметру скрытой части корпуса. Кольца крепятся к пленке, которую прорезают острым ножом

Действуйте осторожно: случайное прикосновение к пленке острой кромкой ножа может испортить потолок. Кольца из плотного пластика необходимы для того, чтобы пружинные защелки надежно держали точку. Желательно устанавливать светодиодные лампы: они практически не нагреваются, не опасны для пленки из поливинилхлорида

Желательно устанавливать светодиодные лампы: они практически не нагреваются, не опасны для пленки из поливинилхлорида.

Светильник на потолке из пленки ПВХ

Установка светильника в ванной может быть выполнена самостоятельно, если хозяин дома знаком с нюансами электромонтажных работ, основами электротехники, если нет, то стоит пригласить специалистов.

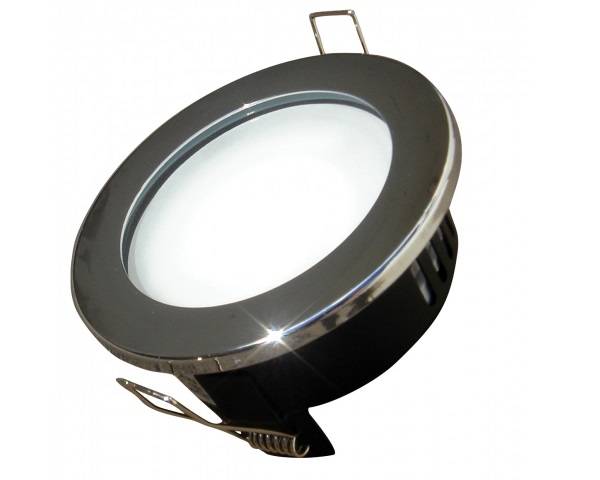

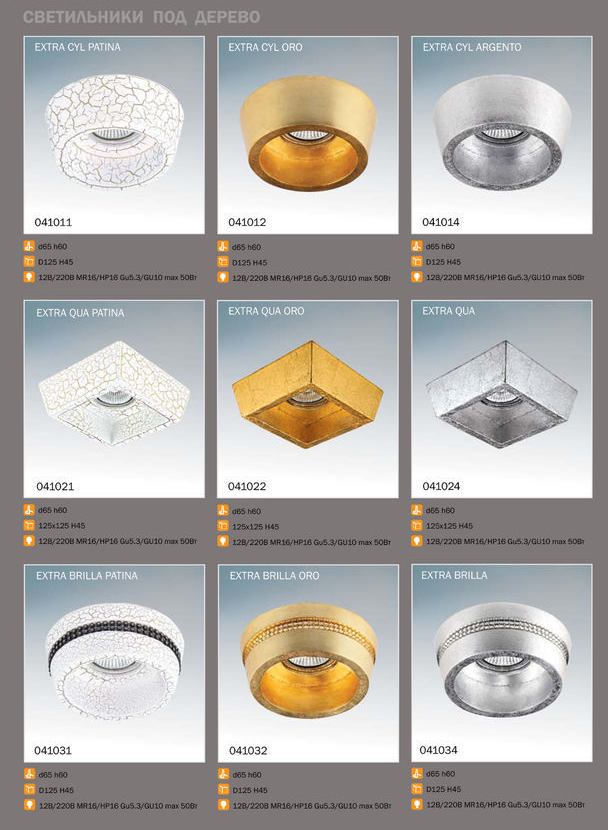

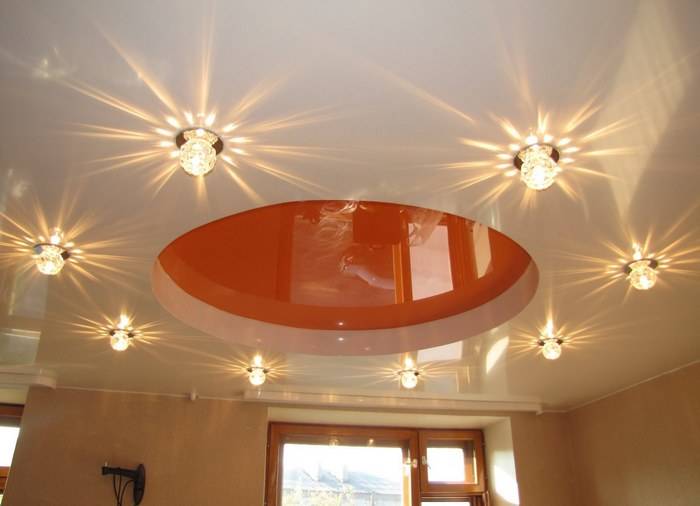

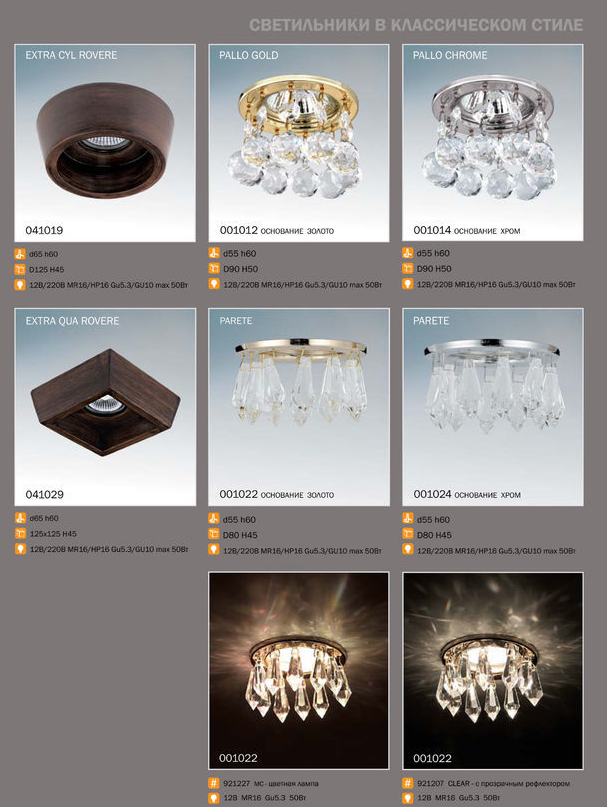

Точечные светильники, как оптимальный вариант

В большинстве случаев на натяжной потолок устанавливаются точечные светильники. Их основное преимущество – возможность использовать в абсолютно любой комнате. Эти устройства должны соответствовать нескольким требованиям:

1. та часть, которая будет скрыта потолком, должна иметь круглую форму. Снаружи он может быть любым;
2. если в процессе ремонта используется скрытый монтаж, например, при создании эффекта звездного неба, лучше выбирать низковольтные светильники известных торговых марок. Бывает так, что установленный светильник или лампу приходится менять. Сделать это с качественным устройством будет намного проще;
3. светильник должен иметь широкий бортик, скрывающий элементы, которые используют для того, чтобы его закрепить;
4. лучше выбирать модели с легкой конструкцией. Особенно это касается тех случаев, когда устанавливать их придется своими руками;
5. специалисты рекомендуют использовать энергосберегающие лампы. Однако не запрещено использование светодиодных светильников, люминесцентных, галогенных и т. д;
6. при установке точечных светильников в натяжной потолок закреплять их так, чтобы свет был направлен вниз, а не на потолок.

Выполняем работы по креплению

Крепление светильников к натяжному потолку – процесс трудоемкий

Он требует особой осторожности и аккуратности, поскольку натянутый потолок не отличается прочностью. Перед тем как крепить светильники, необходимо провести подготовку

Для начала необходимо выбрать тип светильника

Для работы понадобятся:

• клей (обычно цианакрилат);
• нож;
• специальное кольцо;
• коробка из акрила, по размеру совпадающая с выбранным осветительным прибором.

Монтаж светильников в натяжной потолок проходит в несколько этапов:

первый этап – установка специального крепежного профиля;
на нужной высоте в каждой намеченной точке необходимо закрепить коробку с осветительным прибором, оснащенную гайкой, которая позволит отрегулировать высоту

Важно, чтобы коробка не выходила за пределы полотна.. Крепим приборы к потолку. Крепим приборы к потолку

Крепим приборы к потолку

• теперь необходимо подвесить полотно;
• вырезать отверстия под приборы;
• отметить центр каждого устройства. В эту точку нанести клей. После приклеить закрепительное кольцо. Оно поможет защитить потолок от повреждений;
• в центре каждого кольца сделать отверстие и через него пропустить провода.

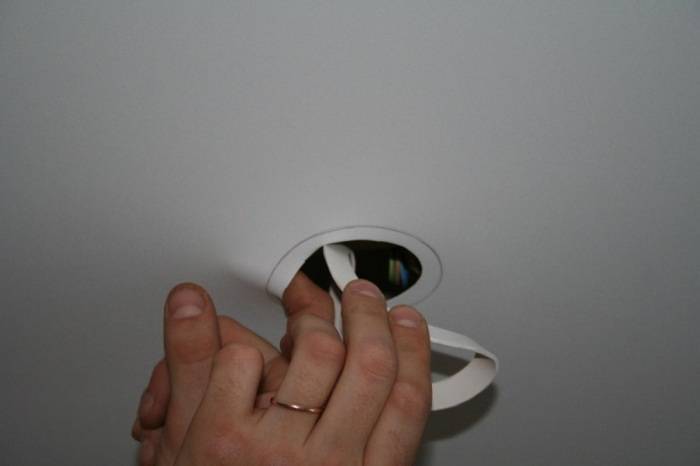

Крепим кольцо на натяжном полотне

• подключить приборы освещения;
• выровнять высоту каждого прибора.

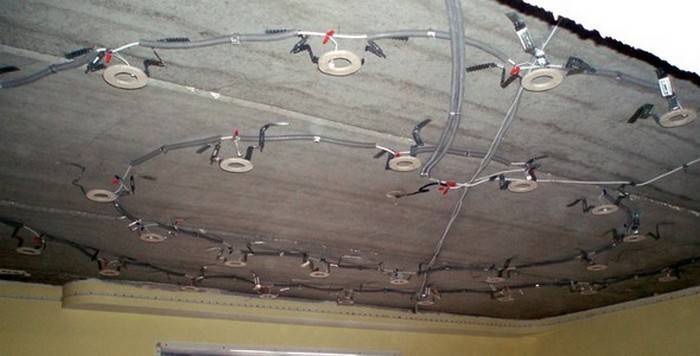

Важно, чтобы к каждому закрепленному споту шел отдельный провод. Если сделать подключение по одной линии, при неполадках освещение по ней полностью исчезнет. Полная схема монтажа в 6 картинках

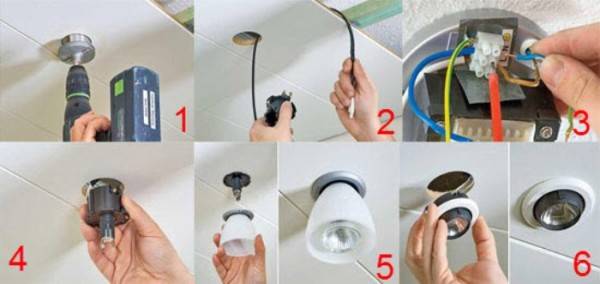

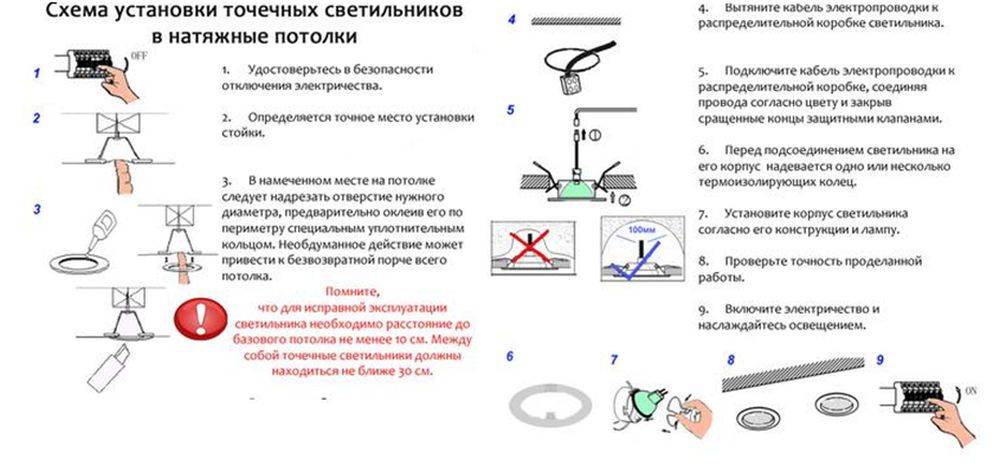

Полная схема монтажа в 6 картинках

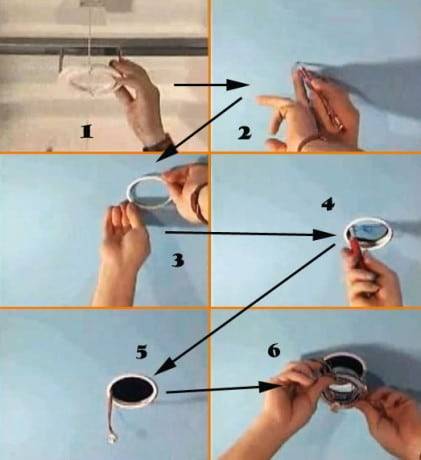

Схема-чеклист по монтажу точечных элементов

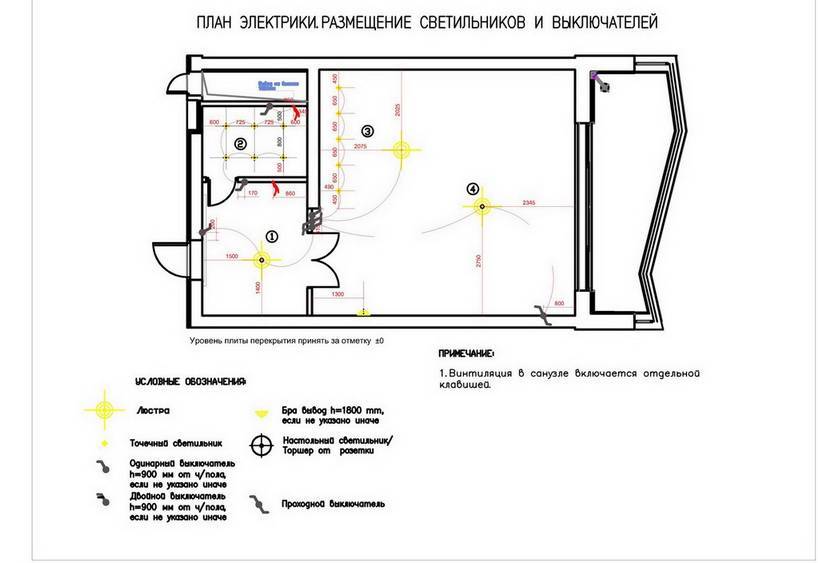

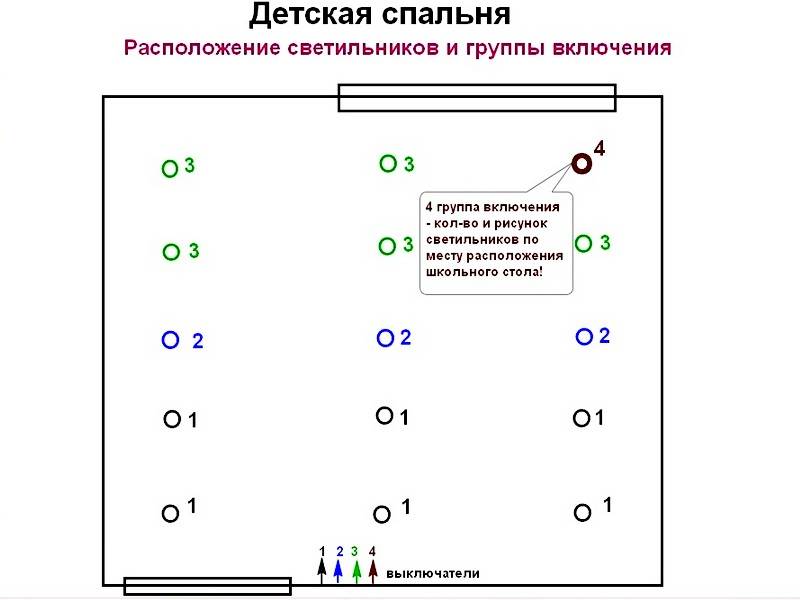

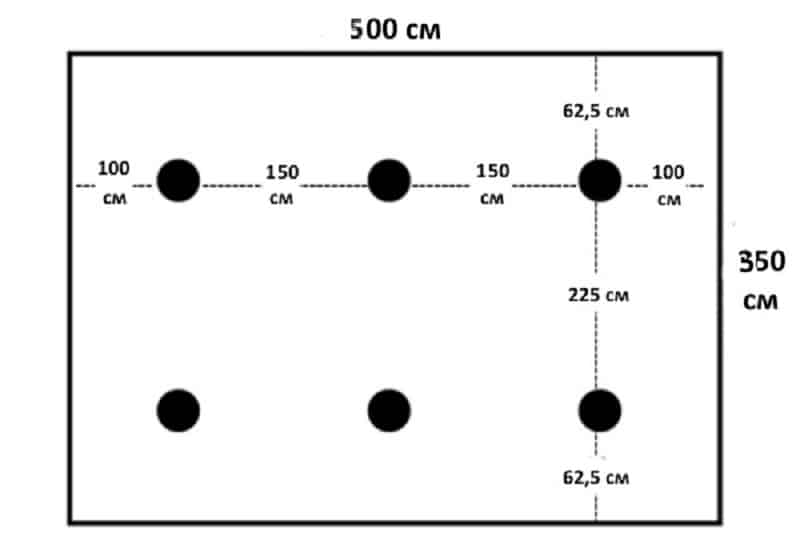

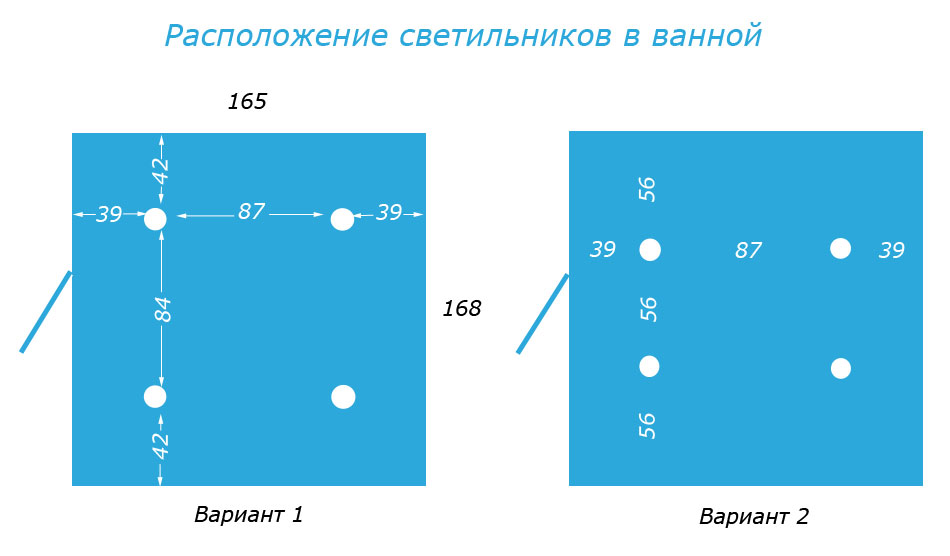

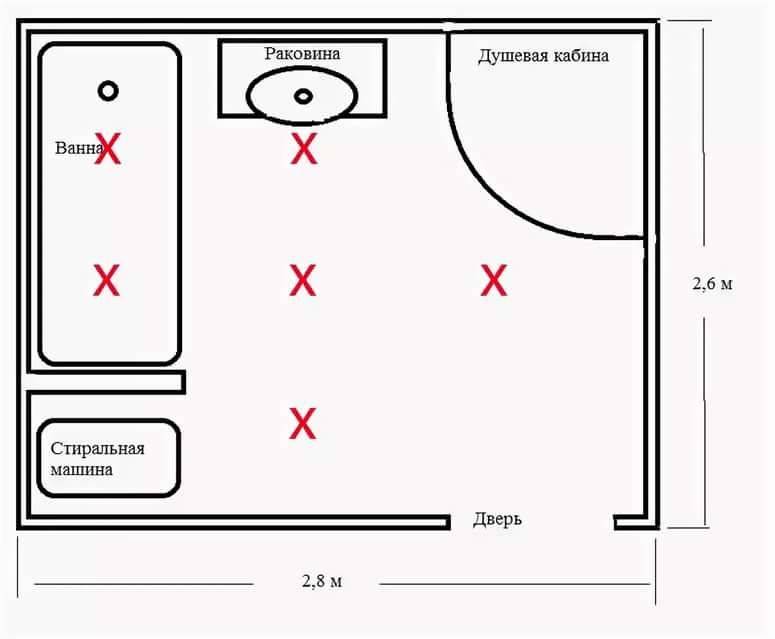

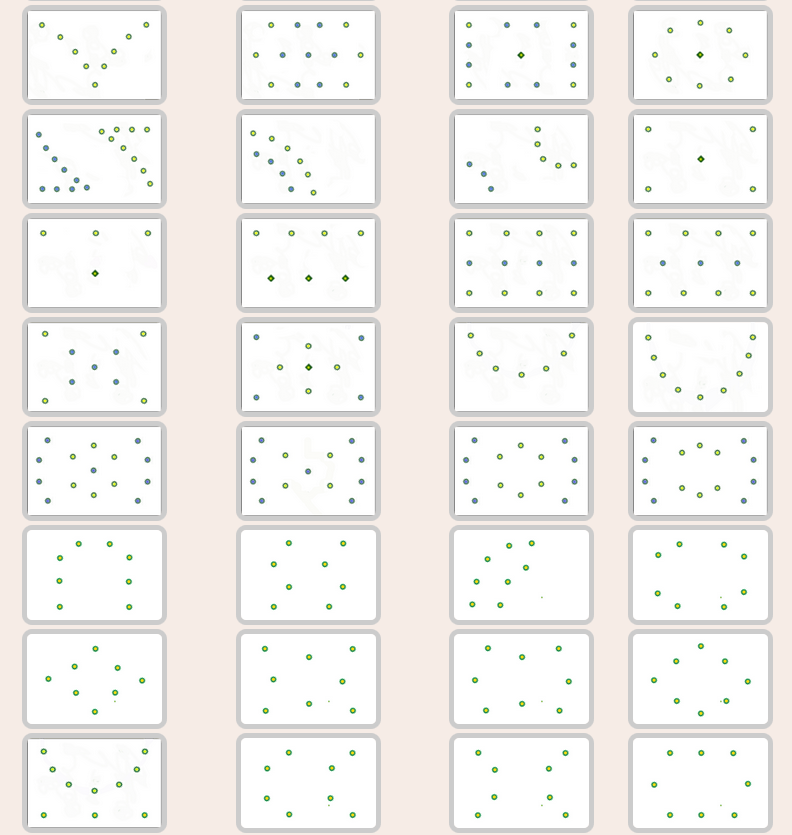

Примеры расположения светильников на потолке

Правила безопасности

Электричество и вода в ванной несовместимы. Места, где они пересекаются, относят к особо опасным, требующим тщательного внимания при монтаже. Существует несколько требований, которые нужно соблюдать при ремонте для безопасности:

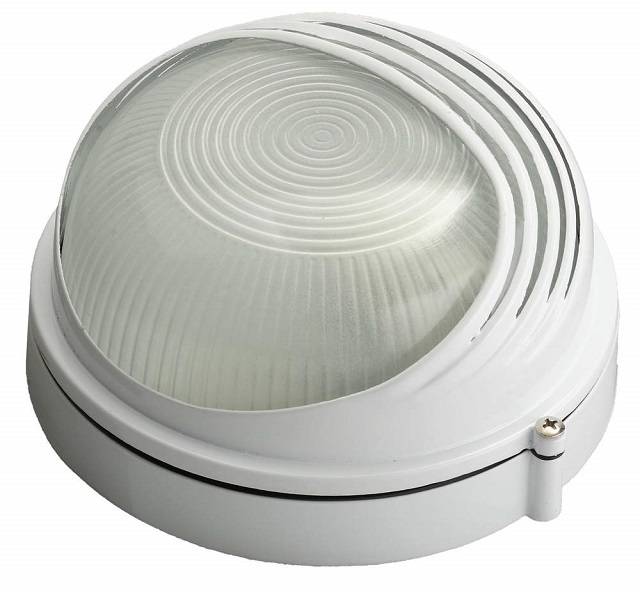

Для монтажа в ванной выбирают только специальные светильники. Влагозащищенные приборы для освещения продаются в специализированных строительных магазинах и имеют специальную маркировку. На упаковке выставляется индекс IP с трехзначным кодом. Вторая цифра определяет степень защищенности от влаги от 0 до 8. Показатель 8 позволяет опускать устройство под воду и держать там некоторое время.

Маркировка IP на упаковке светильника

• Металлические части прибора для освещения должны быть покрыты антикоррозийным составом. Плафоны выполнены из небьющегося стекла. Ударопрочность обозначается третьей цифрой на маркировке IP. Показатель от 0 до 10, где 10 означает, что изделие выдерживает воздействие до 20 КДж, то есть не разобьется при падении с высоты.
• Все стыки светильника должны быть изолированы от попадания грязи и пыли внутрь конструкции. Показатель защищенности указан первой цифрой из трех в IP, от 0 до 6 по возрастающей.
• Схема электропроводки должна быть разработана с привлечением профессионалов.

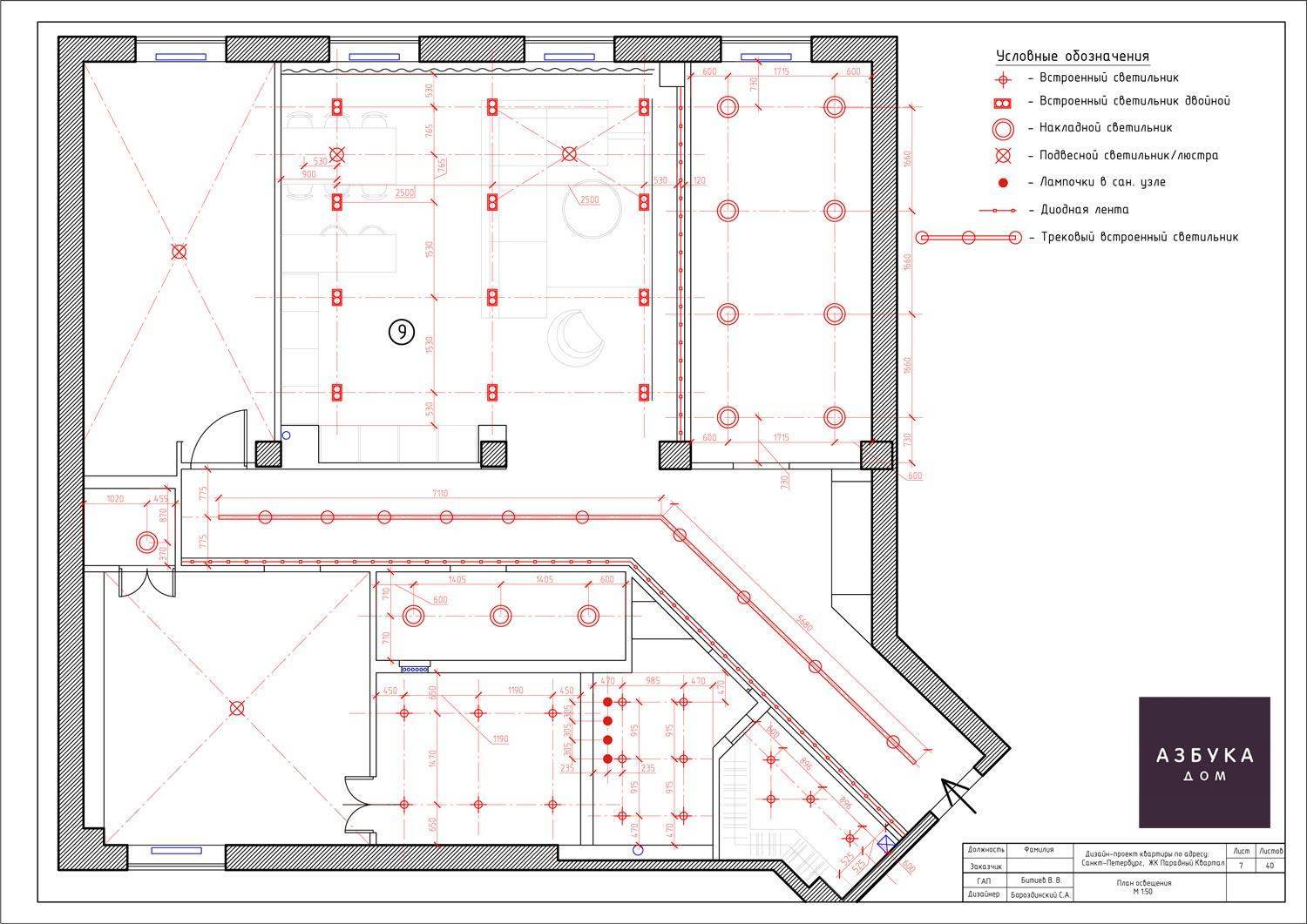

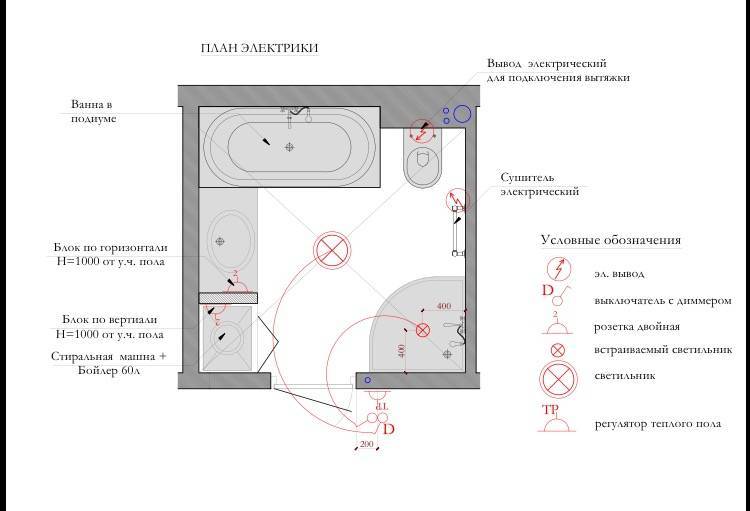

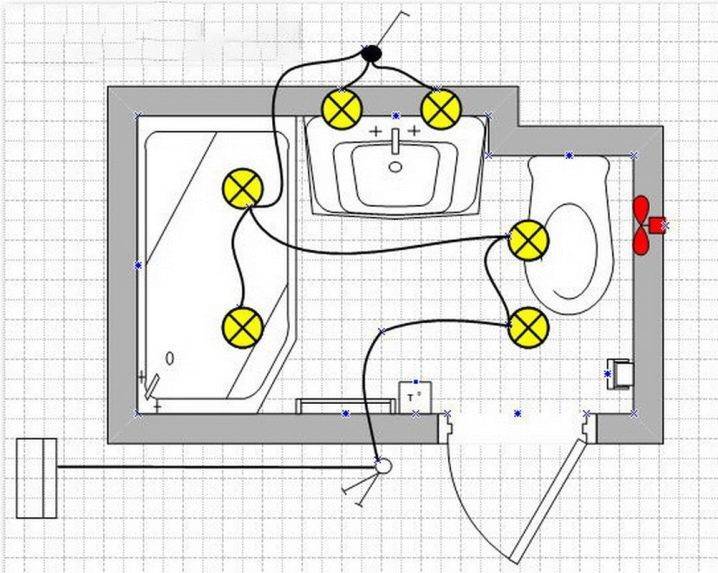

Пример схемы расположения светильников в ванной

• Открытая электропроводка в ванной не размещаются (розетки, тройники).
• Над ванной или душевой бра не устанавливают.
• Открытые приборы в ванной не размещают. Светильники должны быть защищены плафонами, способными выдержать изменения температуры. В противном случае есть риск взрыва осветительного прибора.
• Рядом с водой не должно быть приборов для освещения с мощностью выше 12 Вт.

Нормы по безопасности для разных мест установки

Выполнения требований безопасности – обязательное условие при проведении электросети в ванной. Подбор осветительных приборов и лампочек зависит от места их расположения и отделочных материалов. Перед началом работ обязательно проводится планирование, оформляется разрешительная документация. Специалист по электрике должен обладать достаточным опытом, квалификацией и допуском к работам.

Гипсокартонные потолки

Схема подключения светильников в подвесном потолке выглядит аналогичным образом, однако монтаж начинается только после нанесения слоя шпатлевки. Вначале на бумаге рисуют план расположения светильников с точным расстоянием от стен и друг от друга. Далее делают разводку электрических проводов, фиксируя их на основном потолке, и оставляют свободно свисающие концы. Причем лучше всего оставлять концы с небольшим запасом, примерно 15-20 см.

В целом провод должен свисать ниже гипсокартонной конструкции примерно на 10 см. Дело в том, что короткий провод при непредвиденной ситуации нарастить очень сложно, а вот длину всегда можно уменьшить. В соответствии с рисунком делают метки на потолке и вырезают отверстия с помощью дрели с установленной коронкой, соответствующей размеру отверстия под точечный светильник. В полученные отверстия устанавливают светильники, подсоединяют провода и проверяют работу освещения.

Существует еще одна схема подключения точечных потолочных светильников на гипсокартонной конструкции. К его использованию обращаются в том случае, когда количество источников света не превышает 6 единиц.

Процесс подключения выполняется по следующей схеме:

• От распределительной коробки к месту расположения светильников протягивают электрические провода.
• Далее выполняют монтаж гипсокартонной конструкции и черновые отделочные работы, в частности шпаклевание и шлифовку.
• В потолке вырезают отверстия, в которые при дальнейших установочных работах вставляют точечные приборы освещения.
• Выводят концы прокинутого кабеля наружу, и подсоединяют приборы освещения.

Такой способ позволяет легко и быстро найти решение вопроса, как подключить точечный светильник. Однако он не совсем соответствует пожарным нормам и требованиям, так как в этом случае провода оказываются просто лежащими на гипсокартонном потолке. Решить проблему помогает использование негорючего кабеля с большим сечением провода при условии правильного монтажа и наличии бетонного базового перекрытия.

Можно воспользоваться таким способом при подключении на потолке светильников точечного типа при деревянном базовом потолочном перекрытии. Однако здесь обязательна укладка в металлические трубы или негорючие цельнометаллические кабель-каналы

Монтажные работы по укладке электрических проводов важно выполнить перед непосредственной установкой гипсокартонного листа. Отклоняться от перечисленных правил не стоит, так как сочетание дерева, электричества и работы приборов освещения, сопровождающаяся выделением тепла, можно назвать достаточно опасным

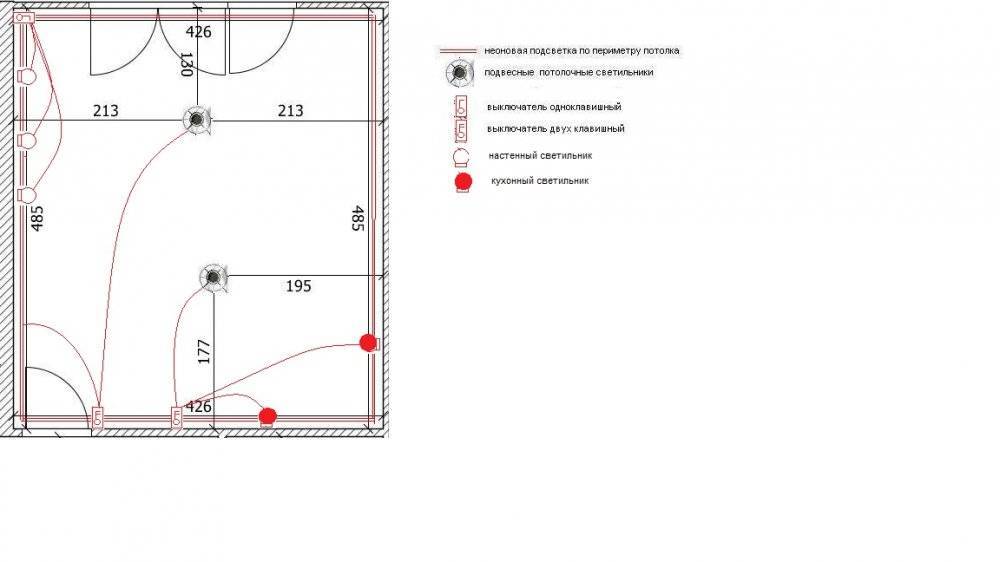

Правильное расположение светильников

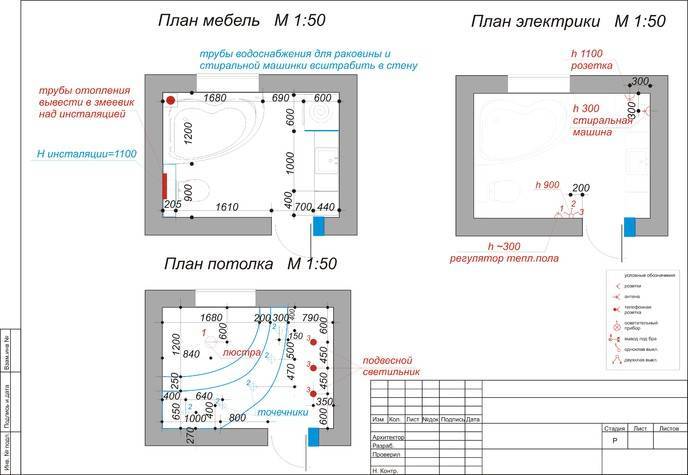

Прежде чем крепить светильники, нужно определиться с их расположением. В помещении ванной несколько функциональных зон, в каждой из которых учитывается:

• размер комнаты;
• цвет стен и потолка;
• наличие оконных проёмов.

Ванные комнаты многоэтажных жилых домов отличаются малыми габаритами, но имеют огромную функциональность. Как правило, в таких комнатках размещена душевая кабинка, стиральная машина, раковина с зеркальцем и полочками. Но даже при острой нехватке пространства освещение в ванной комнате должно быть многоуровневым. Например, несколько встроенных потолочных светильников могут задавать общий фон, а настенные регулируемые бра добавят света около зеркала с раковиной. Правильно осветить более просторное помещение сложнее. Придётся либо подключить собственную фантазию, либо доверится специальной компании, занимающейся освещением и проектированием ванных комнат.

Стоит отметить, что вариантов организации освещения в ванной комнате больших размеров существует множество. Однако сегодня наиболее актуально трёхуровневое освещение, которое предусматривает расположение светильников разного типа на разном расстоянии от пола. Общий световой поток задают потолочные светильники. Практично и по-современному смотрятся модели встроенного типа в ванных с гипсокартонным и натяжным потолком. Они могут образовывать геометрические фигуры или располагаться над наиболее востребованными местами: душевой кабиной, входной дверью.

Локальную (точечную) подсветку в ванной комнате формируют настенные бра или споты, расположенные вблизи зеркал или по периметру помещения. Их подключают от отдельного выключателя и используют для получения большей светоотдачи.

Третий уровень выполняет функцию декоративного освещения и необходим для создания расслабляющей интимной обстановки. Это могут быть готовые источники светодиодного света, встроенные в душевую кабинку, ванную. Или проекты, выполненные на основе светодиодных лент RGB, позволяющие задавать яркость и цвет излучения по собственному настроению.
