Светодиодное освещение
При всём разнообразии вариантов подсветки, именно к светодиодному освещению в гараже склоняется большинство автовладельцев. Это экономично, практично и доступно. Лампы и ленты активно снижаются в цене, но при этом не теряют в плане качества или эффективности работы.
Заняться полноценным освещением в гараже светодиодными лентами можно самостоятельно. Нужно лишь определиться с тем, что именно вы хотите получить по результатам проделанной работы.
Если вас интересует переносное освещение в собственном гараже, в основе которого лежат светодиоды, и при этом хотите всё сделать своими руками, купите в магазинах специальные системы LED.
Есть также альтернативный вариант, предусматривающий заполнение пространства в гараже светодиодными прожекторами, которые будут создавать основное и точечное освещение. В продаже доступны уже готовые светодиодные прожекторы. Но чтобы сэкономить, некоторые используют обычные переноски, адаптированные под лампы накаливания. Тут лучше иметь некоторые навыки в работе с электрикой, чтобы всё правильно подключить, исключить вероятность короткого замыкания и пр. То есть лучше сразу взять именно специальные LED прожекторы.
Рекомендуется использовать прожекторы, которые фиксируются на стенах или потолке. Переносные системы удобные за счёт своей мобильности, но при этом они будут занимать пространство внутри гаража. Куда лучше подвесные конструкции с возможностью изменения угла наклона и направления световых потоков за счёт штативов, телескопических систем, кронштейнов и пр. Но компактная переноска всё равно не помешает.
Отдельно стоит рассмотреть вопрос светодиодного освещения в зоне под автомобилем, то есть в смотровой яме. Здесь требуется достаточно качественный свет, который параллельно не будет мешать выполнению работ и перемещению по ограниченному пространству. А потому напольные прожекторы стоит сразу исключить.
Оптимально использовать один из двух вариантов:
- Трубки и светодиодные ленты. Они фиксируются по всему периметру верхней части гаражной смотровой ямы. Это позволяет подсвечивать все зоны одновременно, подавая свет на днище машины и на пространство самой ямы. Для точечной работы достаточно взять налобный светодиодный фонарик. Отдельная переноска не потребуется.
- Точечные светильники. Их также монтируют по периметру на стены ямы на различном уровне. Это уже зависит от конструкции конкретной смотровой ямы, и работ, которые планирует проводить здесь автовладелец.
За счёт светильников LED вы получите высокоэффективное освещение, которое крайне бережно относится к расходу электроэнергии. Светодиод выгодно отличается от конкурирующих видов ламп тем, что выдаёт мощный светопоток при минимальном энергопотреблении.
Чтобы светодиодная система функционировала долго и надёжно, рекомендуется периодически проводить мероприятия по уходу за светильниками. Они предусматривают очистку линз и стёкол, удаление загрязнений с плафонов и защитных кожухов, надёжную изоляцию и защиту проводки. Ещё светодиоды нуждаются в достаточно эффективном охлаждении, а потому устанавливать их в местах нагрева не рекомендуется.
Подсветка с помощью садовых светильников
Многие сегодня используют для ночной подсветки сада садовые солнечные светильники. За день они накапливают достаточно энергии, чтобы качественно освещать садовые дорожки клумбы. Но, как показывает практика, их можно использовать и для подсветки гаража, когда имеются проблемы с электричеством.
Садовые светильники на солнечных батареях
Они должны заряжаться на улице, а как только в таких осветительных приборах появится потребность – заносятся внутрь гаража. Обычно они дают свет на протяжении 5-6 часов. Но такой период работы характерен для качественных светильников.Минусом использования садовый светильников с солнечными батареями является то, что с течением времени яркость даваемого ими освещения будет падать. Но этот параметр характерен для любого типа подсветки автономного типа, который питается от накопителей.
Выбор ламп для гаража
Для гаражного освещения можно использовать лампы накаливания, галогенные, люминесцентные и светодиодные источники света. Они различаются принципом работы, потребляемой мощностью и величиной светового потока на 1 Вт энергии.
Накаливания и галогеновые
Лампы накаливания работают за счет сильного разогрева вольфрамовой нити. Этот металл обладает высоким удельным сопротивлением, поэтому при прохождении электрического тока интенсивно выделяет тепло. Раскаленная нить излучает свет.
Преимуществами ламп накаливания являются их низкая стоимость, отсутствие мигания при запуске, независимость от температуры воздуха и количества включений. К недостаткам относятся большое энергопотребление (40-100 Вт), низкий коэффициент полезного действия, короткий срок службы (до 1000 часов) и потеря яркости свечения со временем. Свет от вольфрамовой лампы имеет теплый приятный оттенок, светоотдача от 1 Вт мощности составляет 7-15 Лм.
Галогеновые (галогенные) лампы также действуют за счет разогрева металлической нити. Запаянная колба устройства заполнена газообразным йодом или бромом. Газ позволяет повысить температуру нити, увеличить светопередачу и продлить срок службы изделия. Реакция галогенов с вольфрамом препятствует интенсивному испарению металла и снижению яркости свечения из-за конденсации его паров на стенках колбы.
К минусам относятся сильный нагрев колбы и чувствительность к частому включению. Как и стандартные лампы накаливания, они могут давать теплый свет, хотя несколько уступают им в качестве цветопередачи. Светоотдача составляет 15-22 Лм/Вт.
Люминесцентные
Принцип работы люминесцентных (газоразрядных) приборов основан на прохождении дугового разряда и свечении люминофора под действием УФ-излучения. Разница потенциалов на внутренних контактах колбы приводит к образованию дуги. Слой люминофора преобразует ультрафиолетовое излучение разряда в видимый свет.
Газоразрядные приборы потребляют в 4-5 раз меньше, чем лампы накаливания. Каждый ватт мощности отдает 40-60 Лм. Средняя длительность службы прибора — 6000-8000 часов. Из-за низкого индекса цветопередачи (60-80%) люминесцентные источники излучают преимущественно холодный цвет. Частое включение-выключение приводит к поломке встроенного пускоразрядного оборудования.
Помимо инертного газа, в герметичной колбе содержатся пары ртути, поэтому такие приборы нельзя утилизировать вместе с другим мусором.
Светодиодные
Яркое освещение плюс экономность.
В лампах этого типа установлены светодиоды, преобразователь (драйвер), радиаторы охлаждения платы и рассеиватель. При подаче питания происходит соприкосновение двух полупроводников, при контакте которых возникает световой поток.
Светодиодные (LED) источники нечувствительны к тряске, перепадам напряжения, холоду и повышенной влажности. За счет хорошей цветопередачи (80-90%) эти лампы могут излучать как холодный, так и теплый свет. Подобрать цветовую температуру можно по маркировке изделия:
- warm white (WW) — это теплый белый свет, его спектр цветности — от 1800 до 3300 Кельвинов (К);
- neutral white (NW) — естественный белый, его цветовая температура — от 3300 до 5000 К;
- cool white (CW) — холодный белый, излучается лампами со спектром от 5000 К.
Для нежилых помещений подходят светодиоды с цветностью от 3300 К. Холодный свет бодрит и настраивает на работу, но часто вызывает дискомфорт. Для длительной работы в гараже рекомендуется выбрать нейтральные источники.
Светодиодные источники являются самыми дорогими из перечисленных. Цена компенсируется низким энергопотреблением (4-14 Вт) и длительным сроком службы (15000-25000 часов). Светоотдача диодов достигает 100 Лм/Вт. Этот показатель определяется качеством лампы и величиной напряжения на источнике питания.
Сравнительная таблица потребляемой мощности для ламп различного типа.
| Световой поток, Лм | Накаливания, Вт | Люминесцентные, Вт | LED, Вт |
| 250 | 20 | 5 | 3 |
| 400 | 40 | 8 | 4 |
| 700 | 60 | 15 | 10 |
| 950 | 75 | 19 | 11 |
| 1300 | 100 | 26 | 14 |
| 1800 | 150 | 36 | 20 |
Правильный расчет освещения
Для правильного обустройства гаража необходимо точно определить какое освещение лучше для гаража, соблюдая требования СНиП 52.13330.2011 – нормативного документа, в котором изложены технические регламенты для создания оптимального освещения, не губительного для зрения автолюбителя. В противном случае, чрезмерный или, наоборот, недостаточный свет станет раздражающим фактором для глаз и причиной обращения к врачу.
Самостоятельный расчет можно выполнить по формуле или использовать готовое программное обеспечение, в котором освещенность рассчитывается по заданным параметрам гаража. Тем, кто планирует воспользоваться готовыми алгоритмами, рекомендуется выбрать программы, в которых учитывается коэффициент запаса и отражения. Главные параметры, которые необходимо учесть в самостоятельных расчетах:
- площадь гаража (S);
- тип ламп;
- удельная мощность освещения 1 м2 (p);
- особенности зонирования пространства;
- тип отделки;
- цветовое оформление гаража.
Освещение в гараже
Специалисты выполняют правильный расчет освещения гаража по формуле: pхS/n, где «n» означает количество светильников. Однако такая формула подойдет для ламп накаливания, а если выбрать галогенки или ЛЛ, то расчет необходимо откорректировать под мощности других видов приборов. На практике существует простой способ определения мощности ламп – учесть оптимальный параметр освещения в пределах 15-20 Вт/1 м2.
Не знаете, как рассчитать правильное освещение в гараже с учетом всех факторов? – уточните высоту потолка и внесите поправки в готовые расчеты по формуле:
- при высоте 2,5 метров корректировать полученный результат не требуется;
- при высоте 3 метра и более полученный результат необходимо увеличить в полтора раза.
Опытные электрики при благоустройстве гаража учитывают не только технические параметры, но и особенности отделки. Общий принцип расчета для получения оптимального искусственного света: темнее отделка – больше «добавка» Вт. Кроме того, для правильного расчета необходимо определить тип ламп: если выбраны люминесцентные лампы, то результат необходимо разделить на пять, галогеновые – на полтора.
Расчет количества и мощности светильников для гаража
Световой поток рассчитывают, исходя из площади помещения (м2) и норматива освещенности. Согласно СНиПу 23-05-2010 для хранения автомобиля освещенность должна быть не менее 20 лк, а для ремонта в десять раз выше 200 лк. Если брать стандартный гараж габаритами 6×4 м, то его площадь составит 24 м2. Перемножаем значения нормы и площади и получаем величину необходимого светового потока: 200 × 24 = 4800 люменов (лм). Округлим до 5000 лм.
Помните, что в СНиПе приведены минимальные значения. Хотите гараж посветлее – увеличивайте освещенность.
Далее полученное количество люменов переведем в более понятные ватты и количество лампочек. Нам поможет таблица сравнительных мощностей различных типов ламп. (Мощность галогенных источников света совпадает с мощностями ламп накаливания).
Сравнение мощности ламп с одинаковым световым потоком
Значения световых потоков приведены примерные; более точно можно узнать на упаковке конкретной лампочки. Исходя из таблицы, вычисленные 5000 лм можно получить разными способами (расчет приведен для светодиодных лампочек и аналогичным им по мощности других типов):
- две led лампочки по 30 Вт (люминесцентные 80 Вт, накаливания/галогенные 200 Вт);
- четыре led лампочки по 15 Вт (люминесцентные 30 Вт, накаливания/галогенные 100 Вт);
- семь led лампочек по 10 Вт (люминесцентных 15 Вт, накаливания/галогенных 60 Вт).
Можно использовать еще большее количество маломощных ламп, но для гаража такой вариант малоудобен.
Для удобства световой поток должен быть равномерно распределен по помещению. Поэтому наиболее удобный вариант – второй, с четырьмя 15-ваттными светодиодными лампочками, равномерно подвешенными на потолке. Впрочем, конечный вариант зависит от конкретных габаритов гаража.
Освещение гаража люминесцентными лампами
Многие считают, что люминесцентные лампы — самый подходящий источник света для гаража. Они имеют большую световую отдачу (по сравнению с ламами накаливания) и более высокий КПД. Вы получаете больше света при одинаковых затратах на электроэнергию.
Кроме того, они дают рассеянный свет, что как нельзя лучше подходит для равномерного освещения больших помещений, в том числе гаража. При этом цены на них вполне приемлемы.
Недостатки люминесцентных ламп
Но за преимущества приходится платить. Вот лишь некоторые из недостатков люминесцентных ламп:
- не работают при низких (ниже 5 градусов) температурах (не актуально, если гараж отапливается или если вы пользуетесь им только в теплое время года)
- могут не зажигаться/гаснуть при понижении напряжения в сети
- высокая чувствительность к количеству включений/выключений
- к концу срока службы интенсивность светового потока снижается
- шум при работе (вспомните больничные коридоры с мерзко мерцающими и «гудящими» лампами)
- максимальный световой поток достигается не сразу, а только спустя несколько минут после включения
К тому же, эти лампы содержат вредные вещества и требуют правильной утилизации
Так что тщательно взвесьте все «за» и «против», прежде чем остановить свой выбор на люминесцентных лампах.
Полезные советы и рекомендации
Уличный фонарь следует оборудовать датчиком движения. Тогда он не будет целую ночь расходовать заряд аккумулятора или накручивать диск счетчика. Нельзя использовать даже малейшую часть проводки без заземления. Крайне опасно экономить на светильниках, УЗО и кабелях. Если ремонтировать машину в гараже не планируется, или это будет происходить лишь изредка, то можно сэкономить, отказавшись от аварийного освещения. Редко бывающим в гараже людям, стоит смонтировать только одну лампу и использовать ее по мере надобности.
Небольшой совет по проводке освещения в гараже смотрите ниже в видео.
Полезные советы от электрика
- Если вы разделили все освещение на определенные зоны, целесообразно устанавливать выключатель непосредственно возле нее. К примеру, возле слесарного стола, возле капота и т.д. При желании можно установить проходные выключатели, которые позволят включать и выключать освещение, как от входа, так и с самой зоны.
- На случай отключения электроэнергии сделайте аварийное освещение в гараже. Для этого отлично подойдут галогенные лампы или led светильники на 12 В. Если во время ремонта пропадет электропитание, вы всегда сможете продолжить, запитав аварийное освещение от аккумулятора.
- При наличии прожектора у входа, подключайте его через датчик движения, так вы сэкономите на освещение улицы и сможете создать своеобразную сигнализацию.
- Для большей эффективности световой поток от стационарного освещения в гараже должен быть рассеянным, чего можно достигнуть при помощи плафонов и отражателей. А вот переносную локальную подсветку можно делать одним пучком света для определенной точки.
- Установите контур заземления и проложите третью жилу в проводке, это позволит предотвратить электротравмы и возгорание из-за замыкания на корпус.
- При выборе материалов и устройств приобретайте продукцию известных производителей.
Предыдущая
ОсвещениеКак установить и подключить зеркало с подсветкой
Следующая
ОсвещениеКакие точечные светильники и лампы лучше выбрать для натяжного потолка
Варианты организации системы освещения гаража
Приходится с сожалением констатировать то, что встретить правильно организованное освещения в гараже можно довольно-таки редко. Как правило, все действия ограничиваются установкой нескольких ламп на потолочную и стеновую поверхность, что сразу же снижает функциональность гаража. Такое освещение не дает возможности обустроить в помещении полноценную мастерскую — оно подходит лишь для того, чтобы в относительно комфортных условиях завести машину перед выездом или поставить ее обратно.
Далее будут рассмотрено несколько вариантов организации освещения
Заодно будет обращено внимание на удачное и не совсем расположение осветительных приборов, а также их распределение по помещению
Вариант №1

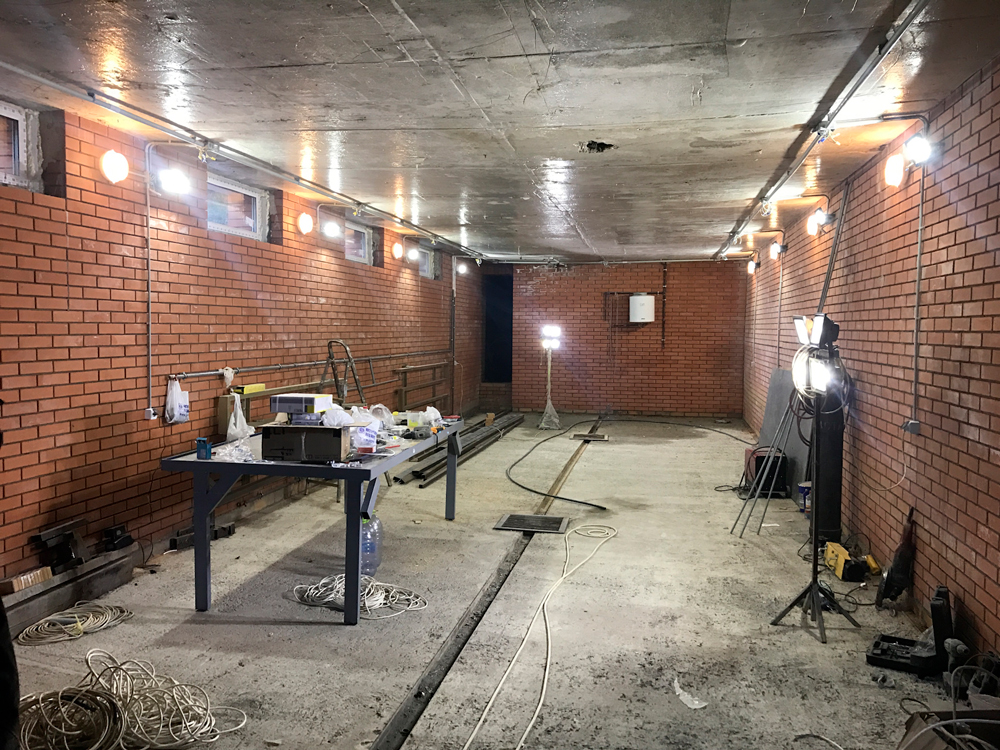

В этом примере показан неотапливаемый гараж, в котором для освещения использованы люминесцентные лампы, установленные на потолке и стенах.
Вариант такого размещения ламп на стенах является крайне неудачным решением.
Приборы, закрепленные на потолке — это приемлемое решение, так как при их включении будет освещена бо́льшая часть площади гаража. Однако светильники, размещенные на стенах именно таким образом, никак нельзя назвать удачным вариантом. Во-первых, потому что лампы могут быть случайно повреждены механически, причем – даже при простом перемещении человека. Во-вторых, световые потоки идут только в отдельную зону и находятся примерно на уровне глаз. Поэтому при выполнении любых работ в гараже глаза будут быстро уставать.
Вариант №2
Стены и потолок гаража в этом примере облицованы листами металлического профнастила белого цвета. Благодаря такому выбору материала отделки можно значительно сократить расходы на освещение, использовав лампы меньшей мощности.
Гараж, обшитый металлическими листами светлого цвета
Белые поверхности не только освещаются сами от немногочисленных осветительных приборов, но и отражают попадающих на них световой поток. В светлом помещении комфортно работать, производить уборку и, конечно же, ставить и забирать автомобиль.
Этот вариант организации распределения осветительных приборов и использования цветового решения, можно назвать удачным. Правда, высота установки настенных светильников могла бы быть и несколько побольше.
Вариант №3
Стены этого гаража обшиты деревянной вагонкой. Хотя она имеет светлый оттенок, но помещение недостаточно освещено для выполнения работ по ремонту автомобиля. Поэтому если придется выполнять мелкие работы, то потребуется дополнительная подсветка с помощью переносных приборов. Древесина, имеющая натуральный цвет, не отражает падающий на нее световой поток — скорее, наоборот, поглощает его.
Гараж, облицованный древесиной, смотрится эстетично и аккуратно. Но, используя этот материал, для создания комфортного освещения придется задействовать большее количество приборов освещения
Верхний свет, создающий общее освещение, установлен в подвесной потолок белого цвета. Однако в этом случае его несколько ослабляют обустроенные по всему периметру помещения полки. Они удобны для хранения различных полезных в гараже вещей и инструментов, но дают довольно глубокие тени в пристенных областях, где обычно размещаются рабочие верстаки.
Вдоль дальней стены помещения как раз и установлен стол, предназначенный для выполнения работ. Однако, локальное освещение этой области совсем не предусмотрено. Возможно, владелец гаража планирует установить или же подвесить переносной осветительный прибор, так как рядом со столом установлена розетка.
Вариант №4
В помещении этого гаража для декорирования стен и потолка использованы два цвета — белый и синий, которые усиливают световой поток, падающий на них при включении освещения.
Панели в помещении окрашены в сине-голубой цвет, что позволяет скрыть небольшие загрязнения, нередкие для гаража. В то же время выбранный оттенок не затемняет интерьер, а придает ему экспрессии
Особенно хорошо виден отражающий эффект белого потолка. При этом, следует заметить, что, несмотря на то, что в помещении присутствует только общее верхнее освещение, оно не кажется темным. Этот эффект достигнут, благодаря правильно подобранным оттенкам, используемым для окрашивания поверхностей.
* * * * * * *
Итак, занимаясь планированием системы освещения гаража, необходимо тщательно продумывать каждую мелочь, учитывая все приведенные выше рекомендации. Только в этом случае удастся получить желаемый результат и комфортное место для работы.
В завершение публикации – еще один видеосюжет с рекомендациями по организации освещения в гараже.
Какие устройства LED присутствуют на рынке
Создавая освещение в гараже светодиодными лентами и лампами, можно не ограничивать собственную свободу выбора. Производитель предлагает огромное количество моделей и их модификаций. Среди имеющихся вариантов вы наверняка найдете такие, которое полностью вас устроят и по габаритам, и по техническим показателям, и по конструкционному исполнению.
Задействовать можно и точечные светильники, и ленту, сочетая эти светодиодные устройства друг с другом. Лента уже имеет липкое основание, так что её удобно наклеить в любой рабочей зоне. Она подойдет для верстака, полки с оборудованием, смотровой ямы. Что касается светильников, то их можно располагать наверху и по бокам, чтобы свет равномерно лился со всех сторон.
Представленные на рынке устройства преимущественно дают белый свет, он же дневной. Предлагаются также варианты с более холодным, голубоватым освещением, или с теплым, желтоватым. Как раз белые и желтые тона больше подходят, когда работать нужно долго, а от прохладного освещения глаза устают быстрее. Учитывайте, что не все устройства изначально адаптированы под стандартную 220-вольтную электросеть — для некоторых решений потребуется отдельный блок питания.
Технические расчеты вообще составляют важную часть подготовки. Прежде чем приступать к монтажу, необходимо все спроектировать и продумать. Конечно, не помешают начальные знания в электротехнике, хотя обучиться теоретической составляющей несложно и «с нуля». Всем, кто собирается создавать освещение для гаража, светодиодные лампы подходят в качестве предельно простого, эффективного и притом безопасного решения.
Схемы и расположение потребителей
Как провести проводку в гараже своими руками? Перед началом работ нужно подобрать схему проводки в гараже своими руками. Схемы электропроводки в гараже бывают разными, в зависимости то того, какая информация требуется тому, кто их смотрит. В электрической технике различают принципиальные схемы и схемы расположения.
Первые должны детально описывать всю электрическую цепь, а вторые – расположение потребителей, с указанием расстояния или так, чтобы можно было ориентироваться по масштабу чертежа. Начнем с принципиальной схемы подключения проводки в гараж, которая требуется в соответствии с последней версией ПУЭ.
Однофазная принципиальная схема электроснабжения гаража показана на рисунке ниже. Для удобства на схеме проводки в гараже использована реальная расцветка проводов (как в обычных кабелях).
Разводка электропроводки в гараже своими руками — схема, фото:
Фазный проводник сети находится под опасным напряжением относительно нейтрали и земли, так как нейтраль обычно заземляется. Однако, для работы устройства защитного отключения (УЗО) необходима защитная земля (PE, protection earth).
ВНИМАНИЕ! Никогда не соединяйте защитную землю с нейтралью! Используйте правильно устроенное заземление. Принцип работы УЗО состоит в использовании дифференциального трансформатора, который складывает входящий (по фазному проводу) и уходящий (по проводу нейтрали) токи. Если изоляция потребителя повреждена и есть замыкание на корпус, то сумма токов фазного провода и нейтрали не равна нулю
Если изоляция потребителя повреждена и есть замыкание на корпус, то сумма токов фазного провода и нейтрали не равна нулю
А разницу дает как раз ток утечки на землю
Если изоляция потребителя повреждена и есть замыкание на корпус, то сумма токов фазного провода и нейтрали не равна нулю. А разницу дает как раз ток утечки на землю
Принцип работы УЗО состоит в использовании дифференциального трансформатора, который складывает входящий (по фазному проводу) и уходящий (по проводу нейтрали) токи. Если изоляция потребителя повреждена и есть замыкание на корпус, то сумма токов фазного провода и нейтрали не равна нулю. А разницу дает как раз ток утечки на землю.
Возможно, этот ток течет по телу человека! Смертельный ток около 100 мА. А УЗО, показанное на схеме, настроено на ток 5 мА. Таким образом, человек будет защищен, ибо устройство сработает за миллисекунды и разомкнет цепь.
Но это работает только в том случае, когда ток утечки течет помимо дифференциального трансформатора УЗО, а именно в отдельной линии заземления!
Главный автомат обесточивает нашу маленькую сеть на схеме при коротких замыканиях на общей линии (магнитная защита) или в случае большой суммарной перегрузки всех линий (тепловая защита). Также он используется при ремонтах.
Для того, чтобы обеспечить независимость разных потребителей, используется несколько линий, питающихся от одной или нескольких групп. Обычно в частном гараже, как и в квартире, вполне достаточно одной группы. А каждая группа питается от своего автомата в цепи фазы. Это очень удобно при ремонтах.
Автоматы (автоматические выключатели) защищают свои цепи от перегрузок по току и от коротких замыканий. Следует помнить, что УЗО защищает цепи только от токов утечки! От перегрузки по току она цепь не защищает, это делает автоматический выключатель.
Шины, расположенные в щитках, выполняются в виде полос или брусков из медных или латунных сплавов и снабжены отверстиями для проводов, которые затягиваются винтами. Следует сказать, что современная номенклатура электротехнических изделий очень удобна для монтажных работ, если использовать ее грамотно.
Схема трехфазной сети отличается от однофазной только двумя дополнительными фазами и установкой трехфазных (строенных) автоматов и УЗО. Отдельные фазы этой сети разводятся как линии напряжения 220 В совместно с нейтралью. Между любыми двумя фазами напряжение равно 380 В, а фазовый угол в равномерно нагруженной сети равен 120 градусов. При этом ток в нейтрали равен нулю.
Электричество в гараже своими руками — схема расположения показана на следующем рисунке:
На таких схемах электрики в гараже не обязательно выполнять требования для чертежей по принятым правилам, так как мы делаем их для себя. Главное – это ясность всех обозначений. Вертикальные участки проводки отмечены плюсами с указанием высоты. Это даст возможность легко посчитать длину линий.
На схеме подключения электропроводки в гараже обозначаются условными обозначениями розетки и светильники. Можно добавить выключатели. Все добавляется по месту расположения. Мы еще поработаем над этим документом чуть ниже, когда будем выбирать материалы.
