Правильное оформление уличного освещения для частного дома

Основные виды освещения для придомовых территорий

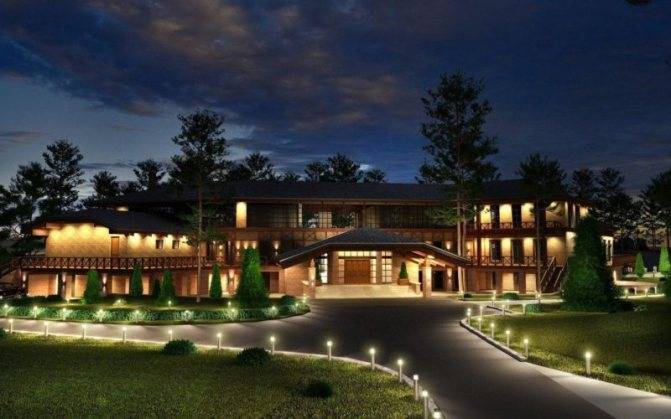

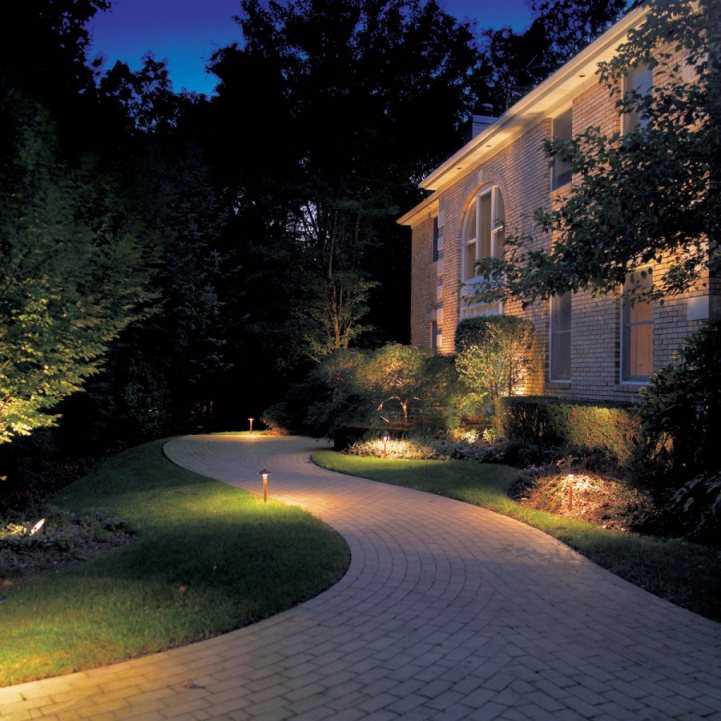

Освещение выполнено по разработанному проекту

Ассортимент рынка уличного освещения очень богат и разделен на группы. Разделение помогает четко понимать, для чего используется осветительное устройство. Существует три основных вида освещения:

• Декоративное – используется для подсветки элементов декора, кустарников и деревьев, прилегающих территорий. Может быть выполнено в разных цветовых решениях;
• Техническое освещение – используется для подсветки главного входа, дверей, гаражных ворот.
• Сопровождающее – подсветка, которая включается благодаря датчикам и помогает осветить путь при движении к нужному участку.

Вариант освещения уличной беседки.

Чтобы вам было понятней и проще определиться, далее мы рассмотрим планирование освещения на определённых зонах. После рассмотренных вариантов подачи света на участок вам будет куда проще составить проект будущего освещения и закупить необходимое оборудование.

Требования

Выполненное своими руками дачное освещение должно быть максимально функциональным, экономить электроэнергию и соответствовать всем требованиям безопасности. Немаловажным является подключение его к автономным источникам электроэнергии. Это связано с тем, что для дачи характерны частые отключения электричества и поэтому нужны альтернативные его источники.

Существуют определенные требования, согласно которым необходимо организовывать освещение на дачном участке. К ним можно отнести следующие:

• Используемая для освещения электропроводка должна быть смонтирована с учетом правил монтажа и не нести опасность окружающим. Обязательно устанавливаются автоматические выключатели и УЗО, с помощью которых можно уберечь линию от возникновения и последствий короткого замыкания, а также обесточить сеть при возникновении перегрузок в автоматическом режиме. Немаловажным будет выполнение заземления загородного дома.
• Прокладка питающего кабеля должна производиться в металлических или пластиковых трубах, а также в гофре. Это необходимо, чтобы избежать механических повреждений проводки. Применяются коммутирующие устройства в виде розеток и выключателей влагозащищенного типа.

Прокладка кабелей в трубах под землей

• Освещение дачного участка, сделанное своими руками, должно быть обустроено таким образом, чтобы был свободный доступ к ревизии всех его элементов. Используемые светильники должны быть скоммутированы так, чтобы была возможность их местного выключения, а также аварийного.
• Если освещение участка будет выполняться по всему периметру и в местах будущего газона, потребуется его проектировка и монтаж до начала ландшафтных работ. Это связано с тем, что кабель прокладывается в трубах и под землей, а это приводит к нарушению садового декора.
• Для подсветки территории на участке лучше использовать светильники, которые экономят электроэнергию. Лучшим вариантом считается светодиодное освещение или источники света, работающие на солнечных батареях. Такое решение позволяет сэкономить около 70% электрической энергии.

Электрощит для уличного освещения дачи

Садовая зона

Освещение дачного участка там, где произрастают деревья и насаждения, делится на три типа:

1. функциональное;
2. декоративное;
3. охранное, его еще называют сопровождающим.

Если территория участка внушительной площади, сад разбивается на зоны. Можно использовать разные хитрости, например, использование холодного света позволит зрительно отдалить объект, а желтое свечение, наоборот, визуально приблизит его. Учитывая, что в этой зоне видимость ниже из-за деревьев и кустов, рекомендуется использовать сопровождающее освещение дачного участка. При этом светильник включается лишь при обнаружении подвижного объекта в радиусе действия.

• Источники света без опорных конструкций
• Водонепроницаемые уличные светильники
• Водонепроницаемые светильники для улицы
• Грунтовые осветительные приборы для дачи
• Грунтовые
• На опоре в виде торшера
• В виде торшера
• Настенные светильники

Первые два варианта используются для подсветки ландшафтных элементов. Торшерные исполнения устанавливают в глубине сада, а плавающие – предназначены для искусственного пруда.

Зона отдыха и постройки

Освещение территории загородного дома в этой зоне одновременно может быть и функциональным, и декоративным. Наиболее подходящие варианты конструкций светильников для этих целей: торшерные, подвесные, настенные. Для зоны отдыха подойдет многоуровневая подсветка.

Рекомендуется подбирать модели приборов с функцией регулирования света, что позволит в зависимости от обстоятельств и настроения изменять интенсивность свечения. Внутри хозяйственных построек используется только функциональное освещение, снаружи вполне можно использовать разные способы их украшения, для чего могут быть задействованы те же приемы, что и для фасада.

Бассейн возле дома оборудуется светильниками с достаточной степенью защиты (IP67/68). Подсветка перил и лестниц организуется посредством встроенных осветительных приборов малой мощности и невысокой интенсивности свечения.

Пейзажная подсветка

Ландшафтный дизайн загородных участков может быть разнообразным, так как при этом используются рельефные объекты различных форм, размеров и конфигураций. Пейзажная зона носит эстетический характер, а, кроме того, способствует умиротворению, успокоению.

При организации освещения здесь рекомендуется использовать декоративный свет.

Выделяют всего два основных вида подсветки:

1. верхняя;
2. нижняя.

Различия между ними заключаются в направлении свечения: вверх или вниз. В первом случае светильники позволяют осветить рельефные объекты. Нижняя подсветка используется чаще. С ее помощью освещаются лужайки, ландшафтные элементы (например, декоративные камни), дорожки, ступени. Осветительные приборы нижнего света обычно характеризуются малым габаритами, излучение направлено вниз.

Таким образом, освещение дома или дачи организуется с применением разных схем. Если участок небольшой, не следует использовать исключительно лишь заливающий свет, потому как это негативно повлияет на восприятие – он будет казаться меньше. В тех ситуациях, когда прилегающая к дому территория большой площади, рекомендуется разбить участок на зоны, а также использовать разные схемы подсветки.

Различные декоративные светильники

В большинстве случаев задействуют функциональный и декоративный свет. Маркировочное, сопровождающее и технологическое освещение используется на определенных участках. При всем разнообразии схем освещение дома не должно быть повсеместным, так как это повлияет на общее восприятие дома, отдельные элементы декора не будут выделяться.

Сложности и ошибки

При работе над проектом и его последующей реализации, могут возникнуть некоторые сложности или даже, ошибки. Наиболее распространенные следующие:

1. Хозяин коттеджа/дома решил обустроить освещение на участке, после создания ландшафтного дизайна.

   Придется перекапывать газон, вскрывать покрытие дорожек для прокладывания трассы кабелей.

   Профи рекомендуют заранее продумать и проложить хотя бы кабель, чтобы позднее заняться проектом освещения с меньшими «потерями». Установка светильников на подготовленные точки это разумно.

2. Отсутствие зрительного комфорта. Расстановка освещения должна четко и грамотно проектироваться, чтобы свет не раздражал глаза.
3. Использование дешевых светильников с патроном (китайского производства). Частая замена перегоревших лампочек приводит к разгерметизации патронов. Светильник быстрей придет в негодность.
4. Монтаж блоков питания с несоответствующей системой защиты (на территории сада). Лучше выбирать конструкции, в которых щитки управления выносные, их можно установить в помещениях, это защищает блок от перепадов температур, осадков, разрушения. Если же устанавливается оборудование в саду, то защита должна быть IP65 и более.
5. Выбор одного светильника для подсветки больших деревьев, кустов. Чтобы придать крупному объекту ландшафта объемность и фактурность, следует применять не менее двух светильников одновременно. Форма светильника также важна – узкое, высокое дерево и широкий раскидистый куст требуют разных (по объему) потоков света.
6. Непродуманный выбор цветовой температуры (холодный/теплый).
7. Ошибки при расчете расстояния между расстановкой осветительных приборов – фонарей, столбиков. Световой шаг следует учитывать в зависимости от выбранного оборудования (по инструкции).
8. Игнорирование назначений декоративное и функциональное. Первое рассчитано исключительно для придания ландшафту эстетичного вида, второе обеспечивает безопасное передвижение.

Также ошибки при проектировании могут за собой повести и ошибки в монтаже. Но этого можно избежать, если доверить проектирование профессионалам. Проект считается функциональным, если все сбалансировано.

Специалисты рекомендуют организовать на территории участка выносные розетки для уличного пользования. Они пригодятся для парковочных мест, подключения техники для сада (газонокосилки), дополнительного освещения на праздниках – новогодних гирлянд.

Проектирование осветительной схемы

Составление плана расположения световых приборов позволяет сделать ландшафтное освещение не только эстетически привлекательным, но и очень полезным с точки зрения безопасности.

Наземные и подвесные осветительные устройства, расположенные в непосредственной близости от тропинок и велодорожек, игровых площадок, зон отдыха, веранд и уголков для барбекю предотвратят падения, ушибы, травмы и ожоги.

Для составления схемы установки светотехники необходимо тщательно исследовать ландшафт участка. Желательно воздержаться от соблазна расставить и развесить сразу все имеющиеся художественные фонари, чтобы не превратить дачу в павильон новогодней ярмарки.

Особенно важно правильно подобрать места расположения светильников при проектировании:

• тропинок;
• летних бельведеров;
• смотровых и обеденных площадок;
• искусственных прудов и ручьев.

История

История развития уличного освещения:

• в 1417 году в Лондоне по указанию мэра вывешены первые уличные фонари;
• в начале 16 века в Париже жителей города обязали выставлять светильники к окнам, которые выходят на улицу, тем самым создавая искусственное освещение;
• в 1668 году в Амстердаме начальником пожарной охраны Яном Ван дер Хейденом разработан первый масляный уличный фонарь.

Впоследствии им же предложена и реализована система уличного освещения города, которая предполагала установку 2500 фонарей. Это снизило уровень преступности в городе, облегчало действия при пожаре и помогло горожан не падать ночью в каналы.

Масляные фонари получили широкое применение, несмотря на свой тусклый свет и использовались до 1840 года. Затем были заменены на более современные светильники.

• в 1682 году Берлин реализовал систему уличного освещения, заимствованную у Амстердама.
• в 1706 году в России в Санкт Петербурге при Петре I установлены первые уличные фонари на фасадах домов, окружающих Петропавловскую крепость.

Первый уличный масляный фонарь

• В 1718 году в Санкт Петербурге установлены первые стационарные уличные светильники.
• В 1723 году в Санкт Петербурге установлены масляные фонари для освещения Невского проспекта.

Первое освещение Невского проспекта

• 25 октября 1730 года подписан указ о реализации городского освещения в Москве.
• В начале 19 века англичанин Уильям Мердок изобрел первый газовый фонарь, который обладал более ярким светом, по – сравнению с масляным и керосиновым.
• В 1807 году газовые фонари установлены практически во всех европейских столицах, в 1839 году – в Санкт Петербурге.
• В конце 19 века изобретен первый электрический фонарь
• В 1879 году в Санкт Петербурге на Литейном мосту установлены первые электрические фонари, разработанные П.Н. Яблочковым.

П.Н. Яблочков, фонарь (свеча) Яблочкова, первое освещение Литейного моста в Санкт — Петербурге (слева направо)

• В 1880 году в Москве на Охотном ряду и Лубянке установлены электрические фонари с импортными натриевыми лампами высокого давления, излучающими оранжевый свет.
• В 1883 году фонари Яблочкова освещают Невский проспект Санкт Петербурга.

Выбор светильников

При выборе приборов для освещения дачи или сада учитывают:

• на какой высоте нужно установить светильники;
• какой угол распределение потока света нужен;
• какую площадь или объект должен освещать прибор.

Для ландшафтной подсветки используют приборы с разными типами светового потока:

• направленным — подходит для декоративного или функционального освещения отдельных объектов и всей территории;
• рассеянным — ненавязчиво освещает участок, обеспечивая безопасное перемещение по территории ночью;
• локальным — для точечного освещения отдельных элементов;
• скрытым — для водоемов, ступеней, садовых дорожек.

Также светильники могут быть потолочными, настенными или встраиваемыми. Первые подвешиваются на кронштейнах или опорах к верхней плоскости дома, у стен, под крышей или на террасе.

Вторые монтируются по периметру участка или здания, у входа или вдоль забора и обеспечивают меньший угол распределения света, в сравнении с потолочными. Встраиваемые приборы устанавливают в стены, потолок, грунт или другие поверхности.

Виды светильников

В ландшафтном дизайне, чаще других, применяются такие виды осветительных приборов:

• сферические или полусферические — представляют собой опору с установленным на ней шарообразным плафоном;
• отраженного света — специальная крышка направляет свет вниз, поэтому ослепляющий эффект отсутствует;
• прожекторы — имеют направленный световой луч и подходят для декоративной подсветки растений или малых архитектурных форм;
• болларды и дорожные светильники — подходят для освещения отдельных участков или тропинок, имеют вид столбиков высотой 20-150 см.

Светильники-шары

Сферические светильники чаще других используются в ландшафтном дизайне. Они бывают стеклянными и пластиковыми, полностью прозрачными, матовыми или разноцветными. По способу установки различают такие виды:

• на стойках — плафоны-шары крепятся к высоким или низким столбам и равномерно освещают территорию;
• грунтовые — без ножки ли на очень короткой опоре, подходят для освещения отдельных деталей ландшафта, цветников, альпийских горок, клумб;
• водные — свободно плавают в водоеме, изготавливаются из ударопрочного пластика или каленого стекла, светодиоды расположены внутри плафона.

Преимущество использования приборов сферической формы — рассеянный и равномерный свет, направленный во все стороны. Также за круглыми плафонами просто ухаживать, так как на них не задерживается влага, снег или грязь. Но из-за отсутствия каркаса стеклянные плафоны часто бьются.

Типы светильников

Подсветка дачной территории должна нести не только функции декора и охраны, но и иметь экономическую эффективность. Уже многие стали отказываться от ламп накаливания, так как они потребляют большое количество электроэнергии и часто перегорают. На сегодняшний день существует множество вариантов их замены. К ним можно отнести следующие виды ламп:

• галогеновые и люминесцентные – обладают длительным сроком службы и потребляют меньшее количество электроэнергии в сравнении с лампами накаливания;
• светильники со светодиодами и светодиодные ленты – главным их преимуществом является яркое свечение и малое потребление электричества, а срок службы наиболее длительный среди конкурентов. У некоторых видов светильников существует возможность регулировки их яркости;
• оптоволоконные системы – появились в продаже недавно и уже пользуются большим спросом. Их можно использовать практически в каждом варианте освещения.

LED-освещение дачного участка

Все светильники можно классифицировать по определенным критериям, например, по месту их установки и питания.

По установке делятся на следующие категории:

• настенные светильники;
• напольные источники света;
• подвесные фонари;
• прожекторы, которые светят рассеивающим лучом;
• оптоволоконные системы.

По источнику питания светильники можно разбить на следующие виды:

• электрические – основной вид уличного освещения дачного участка;
• светильники, работающие от солнечных батарей – легко устанавливаются, переносятся, не потребляют электрическую энергию, но стоят довольно дорого;
• свечи в декоративных банках – являются частью романтического дизайна и требуют постоянного внимания.

Светильник, работающий от солнечной батареи

Форма участка

Способ планировки может быть совершенно любым, в зависимости от личных предпочтений владельцев, но чаще всего схема планировки участка зависит от его формы:

Участок в виде прямоугольника встречается чаще всего и на нем можно расположить все, что задумано.

Г-образный участок тоже встречается нередко и оформить его со всеми удобствами не всегда получается. На выступающей части земли на таком участке лучше расположить зону отдыха с баней и бассейном, а остальную часть занять жильем и огородом.

На треугольном участке оптимально асимметричное оформление. В углах могут быть расположены хозпостройки. Акцент рекомендуется сделать на круглых элементах — лужайке, пруду, беседке, клумбе.

Удобство и защита

Освещенность участка дает его владельцам ощущение комфорта и защищенности. Канул в прошлое одинокий фонарь, скудно освещавший сумрачный двор. Теперь наружное освещение, — это целая наука.

Существует несколько вариантов освещения участка: общее, охранное, функциональное, архитектурное и декоративное освещение. Общая система освещения подсвечивает всю площадь участка. В этом случае устанавливают уличные фонари на опорах.

Охранное освещение работает всегда с наступлением темноты и поэтому делается максимально независимым от человеческих прихотей и прочих непредсказуемых факторов. Оно может включаться от датчиков с наступлением сумерек даже в отсутствие хозяев и защитит от недоброжелателей.

Составляем схему

План участка позволяет наглядно представить расположение всех осветительных приборов и продумать техническую сторону вопроса.

Можно составить схему на бумаге, но если что-то не получится, придется рисовать чертеж заново. Мы советуем обратиться к бесплатному планировщику участка онлайн: https://garden-planner.ru. С его помощью вы сможете схематично воссоздать свой участок и решить ряд задач:

• зонировать территорию;
• продумать детскую площадку и зону отдыха;
• спланировать сад и огород;
• выбрать место для беседки;
• распределить фонари и светильники по участку.

Можно настраивать размеры участка и объектов на нем. Интерфейс сервиса несложный, и в нем легко разобраться. Почитайте полезные статьи в блоге разработчика, чтобы узнать больше о тонкостях дизайна дачной территории.

В онлайн-планировщике есть библиотека предметов: беседки, дома, растения, бассейны, фонтан и др.

Вам не потребуется ничего скачивать на ПК или ноутбук. Сервис работает в браузере, понадобится только стабильное подключение к интернету.

Как сделать оригинальную подсветку своими руками?

https://www.youtube.com/watch?v=2sb6f4Hr1yE

Стоимость большинства садовых светильников становится для многих препятствием в обустройстве дачи декоративным освещением. Не стоит расстраиваться, ведь можно приложить небольшие усилия, включить фантазию и с помощью подручных средств выполнить интересные дизайнерские решения уличных фонарей. Рассмотрим основные способы создания декоративного освещения своими руками.

Достаточно распространенным вариантом является светильник из бутылки, имеющей интересную форму, и вставленной в нее гирлянды. Пустоту в бутылке заполняют экзотическим материалом, можно воспользоваться бусинами или какими-нибудь красивыми шариками. При отсутствии гирлянды используют маленький фонарик, который можно вставить в горлышко.

Очень простым и красивым является вариант светильника из оригинальной стеклянной банки. Для заполнения ее содержимого подойдет любой интересный материал, будь то песок, камни разного цвета или даже галька. Внутри банки устанавливается свеча, а для большего декора ее снаружи можно обвязать веревкой или кружевным материалом.

Есть еще один вариант использования банок. Для получения красивого эффекта необходимо окрасить ее изнутри красками на люминесцентной основе. Можно делать разнообразные узоры. В темное время суток получается оригинальное свечение.

Довольно интересными получаются фонари из жестяных банок. Для их создания понадобятся сами банки, гирлянды или свечи. Для создания оригинального освещения потребуется выполнить на таком светильнике отверстия или узоры с помощью гвоздя, чтобы через них просачивался свет.

Принципы построения уличного освещения

Если вам кажется, что организация уличного освещения города это просто, то вы глубоко ошибаетесь. Ведь при создании городского освещения проектировщики должны учитывать не только требуемы параметры освещенности.

При расчетах учитываются такие показатели как: зернистость и отраженная составляющая асфальтного покрытия, запыленность улиц, количество осадков, ширина улиц, окружающая цветовая гамма, световые шумы и многое, многое другое. И все это, исходя из концепции развития города на ближайшие 10 лет.

Односторонняя схема освещения дороги

Конечно обсуждать каждый из этих критериев мы не будем. Ведь для полного раскрытия этой тематики научно-исследовательские институты составляют целые трактаты. И своими руками такие системы не построить. Но вот на основных аспектах принципа построения мы остановимся.

Двухрядное шахматное расположение светильников

• Начнем с освещения автомобильных дорог. Оно может быть выполнено двумя способами – за счет установки светильников на специальных опорах и за счет подвеса светильников на тросах.
• Какую схему и где применять, решают путем расчета. Одним из основных параметров в этом расчете является ширина дорожного покрытия. Так, при ширине дорожного покрытия до 12 метров рекомендуется применять одностороннюю схему установки светильников на столбах. При ширине до 18 метров рекомендуют применять двухрядную систему с шахматным расположением светильников на столбах. При ширине до 32 метров прямоугольную шахматную схему.

Двухрядная система освещения

Если у нас имеется разделительная полоса между полосами движения, как на видео, то при ширине дороги в одну сторону до 12 метров рекомендуется использовать двухрядную систему освещения — это когда светильники устанавливаются на столбах, и один светильник освещает одну полосу движения, а второй вторую.

Схемы освещения автомобильных дорог

Что касается подвеса светильников на тросах, то однорядную схему рекомендуют использовать для дорог с шириной до 18 метров. Для дорог шириной до 36 метров рекомендуется использоваться двухрядную схему.

Схема освещения закруглений дороги, переездов, перекрестков и пешеходных переходов

Что касается освещения площадей, парковых зон, пешеходных дорожек и других зон отдыха, то п.10.16 СНиП 2 – 4 – 79 рекомендует его выполнять с акцентом на архитектурно-художественный облик города. При этом рекомендуется максимально использовать кронштейны, контактные соединения общественного транспорта и другие места установки светильников для минимизации использования столбов.

Технические требования

Еще до начала работ необходимо четко себе представлять порядок и объемы работ, а без знания технических требований это невозможно. Вот как сделать правильно:

На наружное освещение дома или дачи выделить отдельную линию электропитания, на которую установить защитный автомат и УЗО. При необходимости можно их сделать несколько

Целесообразно разделять виды освещения с разной важности и с разными режимами работы. Например, охранное освещение (калитка, забор, освещение хозпостроек) и декоративное — подсветка для красоты

Прокладывать кабели можно по воздуху или под землей

Воздушная прокладка проще осуществляется, но не защищена от вандализма. Прокладка кабеля в земле — более трудоемкая и дорогостоящая, но и более надежная. При выборе подземной укладки, силовой кабель закапывают на глубину 70-80 см, под твердым покрытием (под дорожками, например) уложить можно на глубине 30-35 см.

Для уличного освещения дома и двора лучше использовать специальные кабели с двойной изоляцией из светостабилизированной резины или ПВХ. В земле можно использовать бронированный. Используйте надежные способы соединения проводов, при необходимости тщательно их изолируйте. Возможно, стоит использовать двойную изоляцию. Например, изолента, а сверху — термоусадочная трубка или две темоусадочные трубки. Во втором случае сначала надевают одну трубку, прогревают ее затем натягивают вторую (скорее всего она нужна будет большего диаметра).

Это самые основные моменты, которые обойти нельзя. Только так уличное освещение своими руками будет правильным и работоспособным. И еще совет: не надейтесь на свою память, составьте подробный план прокладки кабелей, с привязкой к местности, крупным строениям и т.п. Чем больше информации сохранится, тем проще будет разобраться при возникновении проблем.

Типы используемых светильников

Типы приборов освещения для дачи подразделяются на несколько категорий. Наиболее актуальными является разделение по форме и внешнему дизайну, по типу ламп и по способу монтажа светильника. Разделение по дизайну наиболее сложное, так как видов существует бессчетное количество, и разобрать их не представляется возможным, поэтому выбор внешних характеристик мы оставим на ваше усмотрение.

По типу ламп освещение на даче подразделяется на такие категории:

• лампы накаливания – отличаются малой себестоимостью, но быстро выходят со строя и выдают самую малую светоотдачу – порядка 5 – 10Вт/Лм;
• газоразрядные – также имеют невысокую стоимость, немного превосходят модели с нитью накала в светоотдаче 12 – 15Лм/Вт, незначительно больший срок эксплуатации;
• люминесцентные – характеризуются светоотдачей в 25 – 50Лм/Вт, но их основной недостаток в том, что они начинают барахлить при температуре ниже нуля;
• светодиодные лампочки наиболее выгодный вариант, несмотря на высокую стоимость устройств светодиодного типа, они выдают порядка 90 – 120Лм/Вт и обладают самым продолжительным сроком службы.

По техническим особенностям выделяют такие приборы освещения:

• напольные – устанавливаются на пол или грунт, имеют различную высоту;
• настенные – размещаются на стенах зданий или других конструкций;
• подвесные лампы – всевозможные гирлянды, люстры и т.д.;
• с направленным потоком – приборы освещения с отражателем, которые могут освещать не только территорию, но и конкретные предметы;

• встраиваемые – устанавливаются вровень с конструктивными элементами ландшафта (тротуаром, ступеньками и т.д.);
• оптоволоконные – создают интересные эффекты, особенно популярны для размещения в воде.

Технические вопросы наружного освещения на даче

Любые дизайнерские фантазии требуют технического решения, поэтому в нашей статье мы разберем и эти моменты реализации наружного освещения дачи. Конечно, каждый конкретный вариант рассмотреть мы физически не сможем, но дать общие рекомендации по принципам построения и монтажа наружной сети вполне в состоянии.

Щит наружного освещения

• Согласно норм ПУЭ наружная сеть освещения должна иметь собственный распределительный щит. Исключение составляет только лампочка над входом в дом. Этот щит лучше расположить в одном из подсобных помещений. Если это невозможно или не целесообразно, то щит можно разместить и на улице. Но при этом следует побеспокоиться, чтоб высота его установки исключала затопление, а уровень его защиты был не ниже, чем IP44.
• Установка вводного автомата в таком щите не обязательна, если имеется автоматический выключатель, питающий данную линию. То есть питающий кабель может подключаться непосредственно к шинам, от которых запитанных групповые автоматы.

Щит наружного освещения через пускатель

Для повышения автоматизации системы освещения питание наружного щита часто реализуют через пускатель. Он подключается к датчику освещенности, который при снижении естественного освещение подает питание на его катушку и включает его. В этом случае напряжение на щите будет появляться только вечером, что позволяет решить задачи рационального освещения.

• От групповых автоматов питание подается уже непосредственно на светильники или другие управляющие устройства – таймеры, датчики движения и тому подобные средства автоматизации.
• От щита к светильникам напряжение подается при помощи кабельных или воздушных линий. Для дачного освещения обычно используют кабельные связи, которые менее заметны и не превратят ваш двор в паутину из проводов.

Прокладка кабеля в земле

• Кабели обычно прокладываются в земле. Поэтому для этих целей нельзя использовать кабели с металлической броней, которая в земле быстро выйдет из строя. Для защиты кабелей от механических повреждений используют пластиковую гофру. Обычно это тяжелая, ну в крайнем случае средняя серия. Возможен вариант использования пластиковых труб или коробов.
• Распределительные коробки так же должны быть пластиковыми с уровнем IP44 и выше. Монтировать их следует в местах недоступных для детей или же закрывать на замок.

Как нельзя монтировать сеть освещения

Отдельным вопросом является охранная сеть освещения. Согласно нормативным документам МВД она должна иметь собственный распределительный щиток, а также автономную аварийную систему электроснабжения. Устанавливаться такой щиток должен в помещении охранника. Но сами понимаете, это правило реализуемо только к крупным объектам, а не к частным дачам. Поэтому в большинстве случаев охранное освещение подключают к сети наружного освещения.
