Как работает напольно-потолочный кондиционер?
В верхней торцевой части кондиционера располагаются жалюзи для подачи прошедшего соответствующую подготовку воздуха. В нижнем торце находится отверстие так называемого воздухозаборника. Мощные центробежные вентиляторы, которыми оснащается большинство кондиционеров напольно-потолочного типа, выполняют сразу несколько функций.Они отвечают как за забор воздуха из помещения, так и за подачу его в теплообменник с последующим возвратом обратно в комнату.
Во время процесса охлаждения воздушных масс происходит образование конденсата, который оседает в специальные поддоны. Один из таких резервуаров устанавливается вдоль нижнего торца, другой – за лицевой панелью. Отведение накопившейся жидкости осуществляется через трубки небольшого диаметра (в канализацию или прямо на улицу). Большинство бюджетных напольно-потолочных кондиционеров предназначены исключительно для проведения установки или в горизонтальном или вертикальном рабочем положении. По этой причине они оборудованы лишь одним поддоном для сбора конденсата.
Вырабатываемый техникой мощный воздушный поток равномерно «стелется» вдоль плоскости потолка или стен (в зависимости от выбранного варианта установки). Воздух в комнате охлаждается за считанные минуты. При этом не происходит образования сквозняка. Воздушная волна постепенно теряет свою интенсивность и сходит «на нет», неторопливо опускаясь к поверхности пола.
Ассортимент и комплектация напольно-потолочных кондиционеров
Производством напольно-потолочных сплитов занимаются многие компании, выпускающие климатическую технику. Напольно-потолочные кондиционеры, как и все агрегаты для контроля климата, прежде всего отличаются по мощности/производительности. Для бытового использования, в большинстве случаев, вполне «хватит» моделей с мощностью охлаждения от 2 до 5 кВт.
Высокомощные полупромышленные модели предназначены для помещений с большой площадью (не менее 50 «квадратов»). Их внутренние блоки оборудуются исключительно центробежными вентиляционными системами, способными нагнетать воздух под высоким давлением. Комнатные модули самых «слабых» бытовых напольно-потолочных сплитов комплектуются простыми осевыми вентиляторами.
Ассортимент напольно-потолочных кондиционеров довольно обширен. В продаже есть модификации, оснащенные как стандартными, так и высокотехнологичными инверторными компрессорными агрегатами, простыми электромеханическими и полностью автоматическими электронными системами управления. Также можно приобрести модель, рассчитанную как на охлаждение, так и на охлаждение/обогрев воздуха в помещении.
У некоторых редких моделей предусмотрена возможность дополнительной установки в кондиционер многоступенчатого фильтрационного блока. А вот пульт ДУ обязательно будет входить в комплектацию напольно-потолочного кондиционера, из какой бы ценовой категории вы его не выбрали.
Почему потолочный кондиционер лучше других схем
Из всего существующего многообразия систем, используемых для охлаждения воздуха в жилых и офисных помещениях, потолочные кондиционеры для дома, несомненно, имеют существенные преимущества перед напольными, оконными, настенными и переносными моделями:
- Эффективность потолочного кондиционера не зависит от схемы меблировки комнаты, в любом интерьере найдется местечко на потолке для установки системы охлаждения воздуха;
- Встраиваемый в потолок кондиционер дает возможность с хорошей селективностью и точностью выбирать направление воздушного потока в нужную сторону.
Потолочный кондиционер ставят непосредственно над зоной повышенной комфортности, это может быть спальное место, диван перед телевизором или рабочий стол с креслом. В любом случае холодный воздух не обрушивается на головы хозяев, как иногда бывает с настенными или оконными сплит-системами.
Холодный поток на выходе из решетки потолочного кондиционера практически сразу разбивается восходящими теплыми массами воздуха, перемешивается, и вниз помещения попадает уже с более комфортной температурой.
Понятно, что даже в случае использования кондиционирующей установки потолочного расположения необходимо соблюдать безопасное расстояние до места выхода переохлажденного воздуха, как минимум на 1,5-2 м.
Такая ситуация случается в небольших кабинетах и комнатушках, особенно, если для кондиционирования воздуха в офисе или квартире используются канальные системы. Попробуем разобраться с правильным выбором потолочного аппарата.
Обзор инверторных моделей
Кондиционеры с инверторным двигателем обладают массой достоинств по сравнению с обычными. Они гораздо быстрее охлаждают и нагревают воздух. При этом практически не шумят и потребляют минимум электроэнергии.
Ниже приведена подборка лучших сплит-систем с инверторными моторами от надежных производителей.
Mitsubishi Heavy Industries SRK20ZSPR-S
Сплит-система высокого качества сборки, оснащенная мощным двигателем. Рассчитана на установку в
помещениях площадью до 35 квадратным метров.
Устройство оснащено 2 режимами работы с максимальной скоростью воздушного потока 10.1 куб. м в минуту и 3 скоростями. Доступно сохранение настроек на пульте. При нагреве прибор работает на мощности 2,7 кВт, при охлаждении — 2 кВт.
Уровень шума внутреннего блока составляет всего 24 дБ, за счет чего эксплуатация кондиционера ночью не доставляет дискомфорта.
Характеристики:
- площадь обслуживания — 35 кв. м;
- длина коммуникаций — 15 м;
- класс энергопотребления — A;
- воздушный поток — 10.1 куб. м/мин;
- мощность — 2700 Вт;
- размер внутреннего блока — 76.9×26.2×21 см.
Плюсы
- быстро охлаждает и нагревает;
- практически не издает шума;
- оснащен режимом очистки;
- доступен ночной режим работы.
Минусы
- зазор от стены внутреннего блока;
- отсутствие регулировки вправо и влево.
Ballu BSUI-09N8
Кондиционер с мощным двигателем, который справляется с охлаждением и обогревом помещения площадью
до 26 квадратов.
Выполнен в белоснежном корпусе. Оснащен воздушным фильтром для очистки воздуха от неприятных запахов и бактерий. Относится к классу A++ по энергоэффективности.
Потребляет до 0,8 кВт энергии. Доступно 2 режима охлаждения, простой обдув и осушение. При этом максимальная скорость потока составляет 9.5 куб. м в минуту. В модели реализована самодиагностика и работа по таймеру.
Характеристики:
- площадь обслуживания — 26 кв. м;
- длина коммуникаций — 15 м;
- класс энергопотребления — A++;
- воздушный поток — 9.5 куб. м/мин;
- мощность — 2900 Вт;
- размер внутреннего блока — 79.2×29.2×20.1 см.
Плюсы
- качественный корпус;
- оснащен Wi-Fi-модулем;
- тихо работает;
- экономно расходует электричество.
Минусы
- пульт не подсвечивается;
- сложная настройка Wi-Fi.
Electrolux EACS/I-09HVI/N3
Мощная сплит-система с инверторным мотором. Выполнена в белоснежном корпусе и оснащена фильтром для очистки
воздуха. Обслуживает помещения площадью до 25 квадратных метров.
Относится к классу A+++ по энергоэффективности. За счет высокой скорости потока 10.83 куб. м в минуту охлаждает помещение за 10 минут. При этом расходуется всего 600 Вт. Возможна эксплуатация прибора на обогреве при температуре до -30 °С.
Характеристики:
- площадь обслуживания — 25 кв. м;
- длина коммуникаций — 20 м;
- класс энергопотребления — A+++;
- воздушный поток — 10.83 куб. м/мин;
- мощность — 3000 Вт;
- размер внутреннего блока — 86.6×29.2×20.9 см.
Плюсы
- качественная очистка воздуха;
- работа по таймеру;
- минимальный шум;
- экономный расход электричества.
Минусы
- нет Wi-Fi модуля;
- высокая цена.
Samsung AR09RSFHMWQNER
Кондиционер функционирует в режиме охлаждения, обогрева и осушения. Создает комфортные условия в
помещениях площадью до 25 кв. м.
Снабжен инверторным двигателем и таймером до 24 часов. Управляется с помощью пульта. Оснащен системой защиты при перебоях с электроснабжением, а также программой самоочистки.
В процессе работы уровень шума не превышает 37 дБ. Устройство потребляет 780 Вт. Быстро охлаждает помещение за счет потока 9.6 куб. м в минуту.
Характеристики:
- площадь обслуживания — 25 кв. м;
- длина коммуникаций — 15 м;
- класс энергопотребления — A;
- воздушный поток — 9.6 куб. м/мин;
- мощность — 3200 Вт;
- размер внутреннего блока — 82×28.5×22.7 см.
Плюсы
- мощный двигатель;
- потребляет мало энергии;
- выполнен в стильном корпусе;
- быстро охлаждает и обогревает;
- бесшумно работает.
Минусы
- не подсвечиваются кнопки на пульте;
- сложная настройка Wi-Fi.
Panasonic CS/CU-BE35TKE
Сплит-система рассчитана на создание комфортных условий в помещениях площадью до 35 квадратов. Возможно
использование режима обогрева при температуре до -15 °С.
В модели реализован горячий старт. Устройство работает в диапазоне температур от -5 °С до +45°С. Относится к классу А+ по энергоэффективности. Потребляет 1110 Вт при охлаждении и 1040 Вт при обогреве. Комплектуется удобным пультом с подсветкой дисплея.
Характеристики:
- площадь обслуживания — 35 кв. м;
- длина коммуникаций — 15 м;
- класс энергопотребления — A+;
- воздушный поток — 10.7 куб. м/мин;
- мощность — 3400 Вт;
- размер внутреннего блока — 85x29x19.9 см.
Плюсы
- бесшумно работает;
- быстро охлаждает и обогревает;
- выполнен в стильном корпусе;
- экономно потребляет энергию.
Минусы
- нет модуля Wi-Fi;
- высокая цена.
МОНТАЖ И УСТАНОВКА
Особенности монтажа потолочных кондиционеров зависят от типа конкретной модели. Установка кассетных образцов ведется исключительно в подвесной потолок. Для монтажа встраиваемых потолочных кондиционеров требуется сооружение фальшпотолка.
Напольно-потолочные устройства фиксируются на кронштейнах на стену, либо ставятся на полу вертикально вверх.
Поскольку большинство моделей климатической техники этой категории устанавливается высоко над уровнем пола, то предотвратить попадание холодного потока на людей, более равномерно распределить холод по помещению, помогает экран для потолочного кондиционера.
Он представляет собой плоский пластиковый лист с гладкой поверхностью, который отражает воздушные массы вертикально вверх, отсекая прямую подачу холода на находящихся внизу людей.
Установка сплит-систем требует от монтажников технических знаний, практических умений, наличия специализированного инструмента. Процесс включает в себя сложные операции по сквозному просверливанию и штроблению несущих стен.
Мастер должен знать, как правильно соединить фреоновые трубы, аккуратно проложить соединительные кабели между блоками. Доверить монтажные работы лучше профессионалам, обратившись в специализированную инженерную фирму.
Стоимость услуг по монтажу сплит-систем может составлять от 30 до 100% от цены на кондиционирующее устройство.
Бесперебойная работа климатической техники во многом зависит от правильности ее установки.
Известные бренды.
Все производители систем климат-контроля предлагают большой выбор потолочных моделей. Известностью пользуются на рынке изделия западных фирм:
- напольно-потолочные варианты – Daikin, Fujitsu, Mitsubishi Electric, Haier, Ballu;
- кассетные – Mitsubishi Electric, Midea, Neoclima, Hisense;
- настенно-потолочные – LG, Samsung, IGC, Daikin.
Приобретение и установка потолочного кондиционера позволит создать в доме здоровый микроклимат, комфортный температурный режим. Это аккуратные, незаметные для глаза модели, которые не создают направленных прямо на человека холодных потоков, поэтому безопасны и удобны в пользовании.
* * *
2014-2022 г.г. Все права защищены.Материалы сайта имеют ознакомительный характер, могут выражать мнение автора и не подлежат использованию в качестве руководящих и нормативных документов.

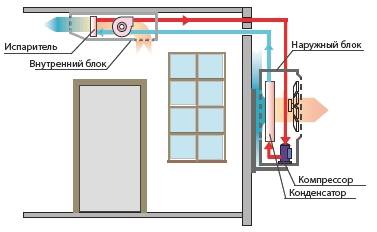

Принцип работы
Принцип работы сплит-системы проще всего представить путем пояснения процессов, происходящих в устройстве.
В компрессор из испарителя подается фреон под давлением 3-5 атмосфер, имеющий температуру в 10-20 градусов Цельсия.
Далее устройство сжимает газ до 15-20 атмосфер, благодаря чему происходит прогрев фреона до 80-90 градусов с последующей подачей в конденсатор.
Далее конденсатор обдувается воздушным потоком, температура которого меньше, чем температура фреона. В результате газ переходит в жидкую форму, и выделяется дополнительное тепло. Из конденсатора выходит уже жидкость, а температура фреона на 15-20 градусов превышает температуру воздуха.
Теплый фреон подается в терморегулирующий вентиль, выполненный в виде капилляра (медной трубки небольшого сечения, имеющей спиралевидную форму). Благодаря такой конструкции, давление фреона падает до 4-5 атмосфер, снижается его температура, а часть газа испаряется.
Далее смесь фреона в виде газа и жидкости направляется в испаритель и обдувается воздухом из помещения.
В результате газ переходит в газообразное состояние, отбирает тепло и охлаждает таким способом воздух. После этого фреон направляется на вход компрессора, а цикл повторяется заново.
Рассмотренный принцип действия характерен для любого кондиционера, вне зависимости от его вида и производителя.
Главной проблемой в работе кондиционера является неспособность фреона своевременно перейти в газообразное состояние.
Результатом является подача на компрессорный вход жидкости, из-за чего происходит мощный гидроудар. Итог — выход компрессора из строя.
Причин неисправности может быть множество, начиная от загрязнения фильтра и заканчивая нарушением работы кондиционера.
ОСНОВНЫЕ ПАРАМЕТРЫ И ХАРАКТЕРИСТИКИ
Подбор кондиционирующей бытовой техники осуществляется в соответствии с ее техническими параметрами и способностью эффективно обслуживать конкретное помещение.
Основные характеристики, на которые обращают внимание при выборе модели, следующие:
- Рабочая мощность.
Этот параметр определяет скорость охлаждения помещения, интенсивность воздушного потока. Для кондиционирования 10 м2 площади требуется не менее 1 кВт энергии.
Температурный режим эксплуатации.
Рамки работы климатической техники на охлаждение составляют в среднем от 0 до +40C.
Количество функций.
Охлаждение, реже – обогрев, сушка, очищение, подмес свежего воздуха.
Направление воздушного потока.
Есть однопоточные и четырехпоточные модели. Первые направляют охлажденную струю в одном направлении – вертикально вниз или вдоль межэтажного перекрытия. Четырех поточные образцы распространяют холодный воздух вдоль потолка по четырем противоположным сторонам.
Уровень шума.
Данные сплит-системы не очень шумные, уровень звука при работе составляет около 25–35 дБ.
Энергоэффективность.
Экономичные агрегаты относятся к группе от А+++ до A.
Интерес представляет также максимальное расстояние между внутренним и наружным блоками по длине и высоте. От этого параметра зависит, насколько далеко и высоко можно установить внутренний модуль от окна, за которым размещается наружный блок.
В среднем оно составляет 5-10 м, но есть модели, в которых это расстояние может доходить до 30–60 м по длине, до 15 м по высоте.
НАПОЛЬНО-ПОТОЛОЧНЫЙ КОНДИЦИОНЕР
Бытовые напольно-потолочные кондиционеры – универсальные системы климат-контроля: они подходят для жилых и офисных помещений, где монтаж стандартных инверторных сплит-систем на стену по каким-либо причинам невозможен или затруднен. Внутренний блок может ставиться в вертикальном положении на пол или фиксироваться горизонтально в верхней части стены.
В первом случае распространение воздушных масс идет вверх вдоль стен, во втором – горизонтально вдоль потолка. В обоих ситуациях холодный воздух не направляется прямо на находящихся в помещении людей.
Кассетные образцы.
Кассетный потолочный кондиционер встраивается в систему подвесных потолков. Подводка коммуникаций к нему полностью скрыта за подвесными панелями-кассетами. Это мощные агрегаты, способные охлаждать большие по площади помещения – до 160 м2.
Внешне кондиционеры этого типа выглядят очень аккуратно и лаконично – эстетика оформления интерьера и его стилевое единообразие не нарушается. Идеально подходит этот тип потолочных кондиционеров для офиса.
НАСТЕННО-ПОТОЛОЧНЫЕ МОДЕЛИ
Настенно-потолочные кондиционеры сконструированы специально для использования в комнатах с низкими потолками, монтируются на стену под потолком.
Имея небольшую глубину – всего 15–25 см, они практически незаметны, особенно если устанавливаются над входной дверью. Их мощность составляет 5–8 кВт, приборы способны эффективно обслуживать жилые и офисные помещения площадью до 80 м2.
Виды кондиционеров потолочного типа
Для домашнего пользования используется три основные системы кондиционирования потолочного расположения:
- Подпотолочный кондиционер, по виду обычная плоская коробка, установленная на потолке с помощью кронштейнов. Охлаждает воздух внутри комнаты, прогоняя поток через внутренний теплообменник без забора воздуха с улицы;
- Кассетный потолочный кондиционер. Представляет собой кубический блок с одним или двумя теплообменниками, смонтированный на каркасе подвесного потолка. Это единственный кондиционер, полностью встраиваемый в потолок, на поверхности остается лишь лицевая панель;
- Настенно-потолочные модели сплит-систем. У данного типа кондиционеров внутренний блок располагается под потолком, рядом с оконным проемом или выходом на балкон, на небольшом удалении от наружной стены.
Кроме перечисленных вариантов, к потолочным моделям условно можно отнести канальный кондиционер, наиболее мощный из всех. Его относят к полупромышленным потолочным системам вентиляции и кондиционирования, и для квартиры он слишком велик, может использоваться для частных домовладений.
Система с приточной вентиляцией
Конструктивно такой аппарат состоит из одного или нескольких «горячих» сплит-блоков, установленных на наружной стене или фасаде здания. Вторая часть состоит из:
- Системы труб и каналов вентиляции;
- Фанкойла и теплообменников.
Эта часть оборудования монтируется в запотолочном пространстве подвесной конструкции или даже за плитами перекрытия. Очень дорогая и эффективная система, в одном комплекте высококлассный охладитель, рекуператор и вентиляция.
Вывод канальной системы на кухне

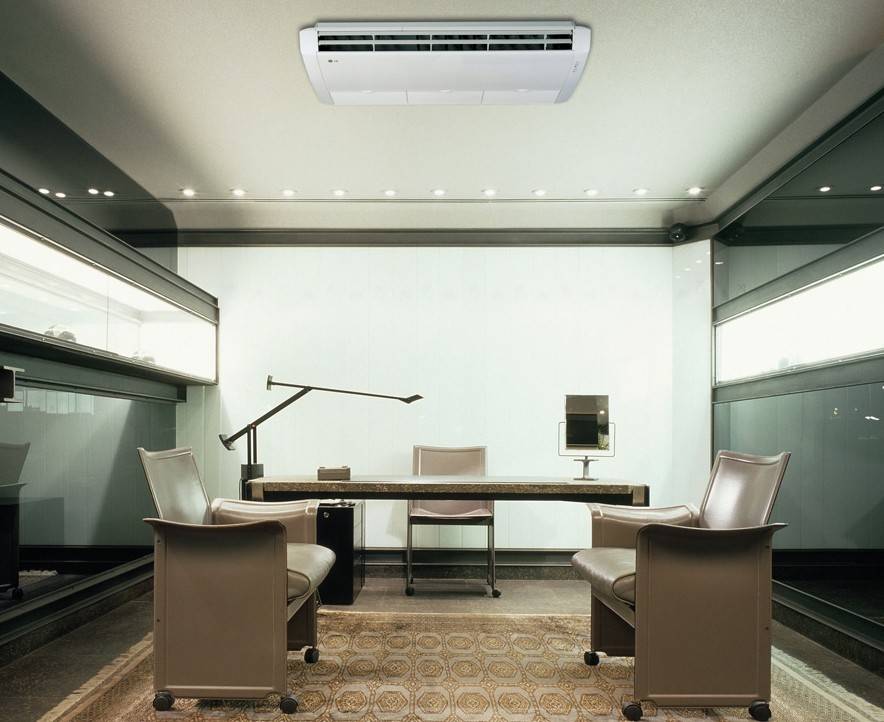

Припотолочные модели
Один из наиболее современных вариантов систем кондиционирования помещения, как правило, такое устройство состоит из двух блоков. Наружная часть практически не отличается по устройству от обычной сплит системы. Внутренний блок представляет собой плоский и широкий корпус, высотой 15-20 см.
Внешний вид и способ установки подпотолочной системы
Внешний вид и способ установки подпотолочной системы
Внутренние блоки простейших потолочных кондиционеров могут устанавливаться на удалении 5-7 м от наружной стены, более дорогостоящие и совершенные модели можно устанавливать на расстоянии до 70 м от наружного оборудования. Внутри такой коробки находится теплообменник, вентилятор, фильтр и дистанционная система управления. Такие потолочные блоки кондиционера способны направлять охлажденный поток лишь в одном направлении, иногда с регулировкой угла отклонения струи воздуха.
К достоинствам моделей можно отнести эффективное охлаждение с возможностью дополнительного забора до 10 % свежего воздуха.
К недостаткам потолочного расположения «холодного» блока кондиционера можно отнести слишком стандартный вид, который подойдет не для любого интерьера помещения, как бы не пытались его замаскировать или скрыть.

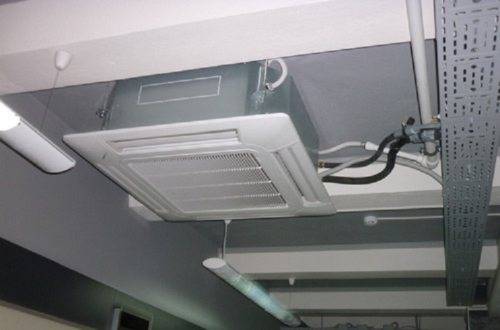

Кассетные потолочные кондиционеры
Более удобным в повседневном пользовании считается кассетный вариант «холодного» блока. Это тоже потолочный вариант кондиционера, но уже не закрепленный на потолке, а спрятанный в каркасе подвесного потолка.
Комплект потолочного кондиционера
Конструктивно такой блок представляет собой корпус кубической либо прямоугольной формы с высотой стенки до 25 см. Кассетный потолочный кондиционер вставляется в одну из ячеек и крепится к черновому потолку либо к плите потолочного перекрытия. Внутри такого блока находится теплообменник, вентилятор, фильтр, а также емкость для сбора конденсата и помпа для перекачивания жидкости за пределы помещения.
Способ установки
Важно! Кассетный потолочный блок, по сути, является единственным вариантом кондиционера, обеспечивающего регулировку выброса охлажденного потока в четырех направлениях
Схема работы
Серьезным недостатком кассетной системы кондиционирования является необходимость в установке подвесного потолка, иным способом смонтировать внутренний блок невозможно. Кроме того, при неправильном креплении на каркасе на опорный профиль могут передаваться вибрации от работы помпы и вентилятора.
Разновидности потолочных кондиционеров
Любой кондиционер, в том числе потолочный, обладает рядом характеристик, на которые нужно обратить внимание. Вы должны определиться с мощностью (исходя из размеров помещения), компрессором (он бывает инверторный и обычный; первый дороже, но эффективнее), наличием дополнительных функций (обогрев, очищение воздуха), а также с типом корпуса кондиционера. Вы должны определиться с мощностью (исходя из размеров помещения), компрессором (он бывает инверторный и обычный; первый дороже, но эффективнее), наличием дополнительных функций (обогрев, очищение воздуха), а также с типом корпуса кондиционера
Вы должны определиться с мощностью (исходя из размеров помещения), компрессором (он бывает инверторный и обычный; первый дороже, но эффективнее), наличием дополнительных функций (обогрев, очищение воздуха), а также с типом корпуса кондиционера.
Предлагаем подробно остановиться на корпусах.

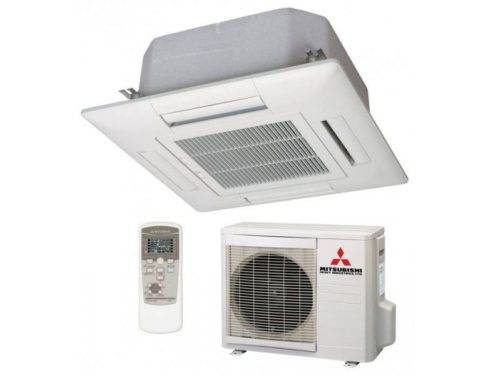

Кассетный кондиционер
Ранее мы уже рассказывали о кассетных кондиционерах. Обязательно прочтите статью ниже, чтобы узнать об этом подробнее.
Вкратце: кассетный кондиционер монтируется в межпотолочное пространство, зачастую имеет квадратную форму и используется как эстетичная замена стандартному настенному кондиционеру, который вы наверняка видели в квартирах.
Кассетный кондиционер состоит из одного наружного блока, который монтируется за пределами помещения (например, на фасаде здания), и одного или более внутренних блоков, которые устанавливаются в комнате. Кассетные кондиционеры отличаются небольшой толщиной корпуса (от 25 см).
Для монтажа кассетной сплит системы потолочного типа важно, чтобы высота потолка была не менее 2.7-3 метров, поскольку большинство таких кондиционеров отнимают от 30 до 50 см полезного пространства. Если ваши потолки ниже 2.7 метров, лучше выбрать кондиционер другого типа

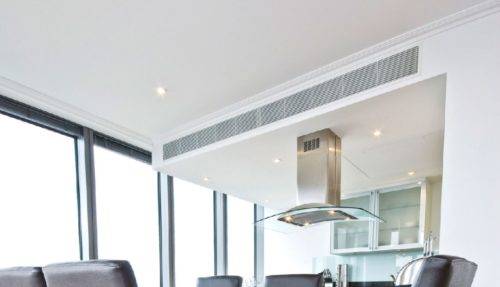

Канальный кондиционер
Канальные системы кондиционирования состоят из стандартного наружного блока, который крепится к фасаду, и внутренних блоков вытянутой формы, которые монтируются в межпотолочное пространство.
Канальный кондиционер требует меньше места, чем кассетный. Посмотрите на изображение ниже: канальный кондиционер установлен в короб, который практически не скрадывает пространство над головой.
Канальный кондиционер
Однако, важно понимать, что канальная система — это скорее улучшенный вариант приточно-вытяжной вентиляции, чем полноценный кондиционер. Такая система лишена привычного нагрева, но отлично справляется в жаркие летние дни и подходит для закрытых пространств без окон. Но учтите, что в межсезонье воздуховоды нужно подогревать, иначе с улицы в помещение будут попадать потоки холодного воздуха
Но учтите, что в межсезонье воздуховоды нужно подогревать, иначе с улицы в помещение будут попадать потоки холодного воздуха
Такая система лишена привычного нагрева, но отлично справляется в жаркие летние дни и подходит для закрытых пространств без окон. Но учтите, что в межсезонье воздуховоды нужно подогревать, иначе с улицы в помещение будут попадать потоки холодного воздуха.
Настенно-потолочный кондиционер
Если в помещении штукатуренные или просто очень низкие потолки, можно установить настенно-потолочный кондиционер. С виду он похож на привычный настенный аппарат, но имеет плоскую форму. На одной из граней внутреннего блока кондиционера располагаются воздуховоды.
Кондиционеры такого типа отлично справляются с охлаждением и нагревом помещений площадью до 80-90 квадратных метров. При бОльшей площади рациональнее использовать кассетные или напольно-потолочные системы (о них мы расскажем далее).

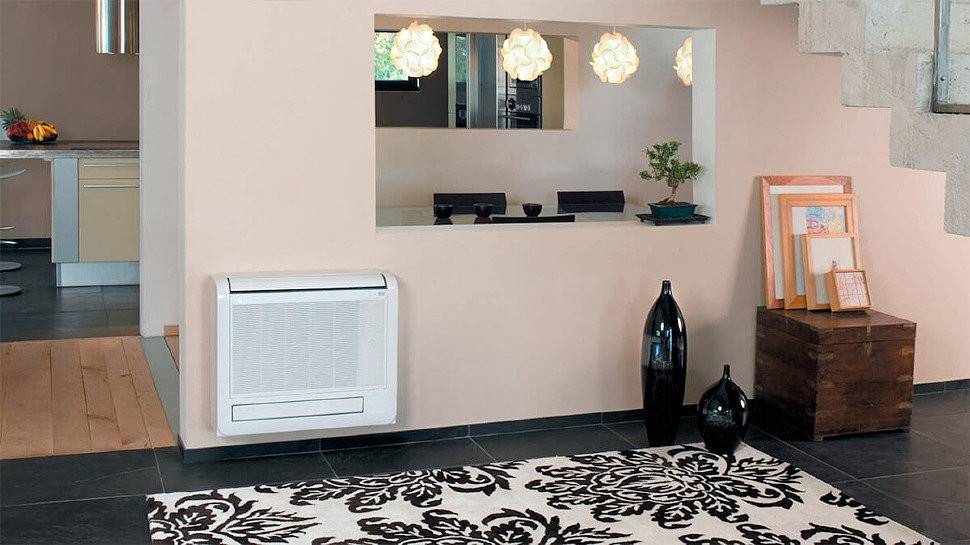

Напольно-потолочный кондиционер
Название кажется абсурдным: как кондиционер может быть одновременно и напольным, и потолочным? Все просто: при монтаже этой системы применяется связка из двух типов внутренних блоков — настенно-потолочного (о нем мы говорили ранее) и напольного. Посмотрите на изображение ниже, чтобы понять суть этой системы.
Связка из напольного и настенно-потолочного блока образует очень мощную систему кондиционирования, которая способна охладить большие площади. Напольные блоки с виду похожи на современные радиаторы отопления, поэтому отлично впишутся в интерьер.
