Особенности опрессовки теплых полов своими руками

Особенности проведения опрессовки своими руками

Места протечек дополнительно обжимаются фитингами

Опрессовать водяной теплый пол, сделанный своими руками, можно гидравлическим или пневматическим способом.

1. Подготовка с учетом типа покрытия. Для бетонной стяжки опрессовку производят перед заливкой. При наличии полистирольной или деревянной поверхности – но закрытия теплотрассы фанерой или ГКЛ.
2. Тестирование коммуникаций. Все контуры обогрева подключаются к распределительному коллектору и проверяются по отдельности. Участки заполняются водой, пока воздух не будет вытеснен полностью. Для регулировки используются вентили обратки и подачи.
3. Холодное испытание металлопластиковых коммуникаций. Ее можно сделать холодным теплоносителем с давлением 6 бар и выдержать систему 24 часа. Если давление не повысилось, магистраль исправна.
4. Проверка полиэтиленовых труб. Систему нагружают давлением, в 2 раза больше стандартного, но не меньше 6 бар. Через 30 минут показатель восстанавливается. Операция проводится трижды, потом давление приводится в опрессовочный режим и оставляется на 24 часа. Если показатель упал менее, чем на 1,5 бара, система исправна.

Дополнительное тестирование выполняется посредством нагнетания давления теплоносителя, находящегося под температурой 81-86 градусов на протяжении 30 минут. В это время осматриваются фитинги, если они ослабли – подтягиваются.

Виды компрессоров, какой выбрать

Компрессоры, используемые для тестирования тёплых водяных полов, бывают ручными и электрическими.

Их основная задача — накачать трубопроводную магистраль водой или воздухом. При этом работа агрегата контролируется при помощи манометра.

Опрессовочный насос своими руками. Как опрессовать систему отопления.

Watch this video on YouTube

Ручные насосы

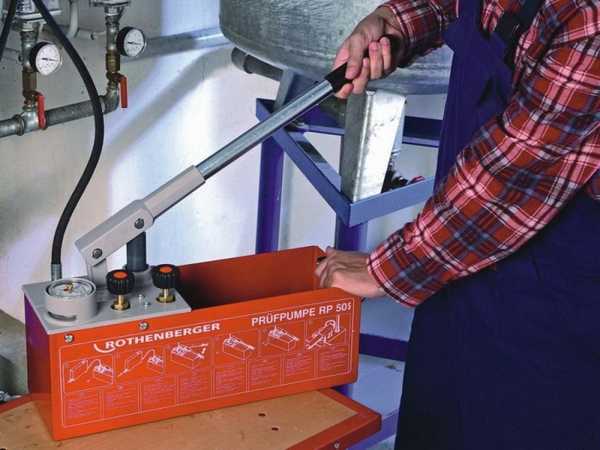

Ручные приспособления для опрессовки являются механическими. Плюсом приминения считается невысокая цена, неприхотливость и простота использования. Они мобильны, для их работы не требуется источник питания. В состав механических компрессоров входят все необходимые комплектующие, такие как: шланги, манометр и бак.

К минусам можно отнести маленькую производительность. Если вы решили провести самостоятельно опрессовку таким насосом, то для качественного тестирования потребуется приложить большие усилия.

Электрические

Электрические компрессоры более громоздкие, цена их выше, но зато они полностью автоматизированы. При их использовании не потребуется прилагать вообще никаких усилий. С помощью гидронасоса легко добиться любого давления в системе. Чаще данные устройства используют профессионалы, когда требуется производить опрессовку часто, и в больших объёмах.

Несмотря на дороговизну таких насосов, существенным плюсом становиться фактор повышенной производительности, так как приспособление оснащено двигателем, что позволяет экономить время и силы.

Какой выбрать?

При выборе вида насоса для опрессовки, нужно учитывать следующие моменты:

• объём системы отопления;
• частоту проведения опрессовочных работ.

Если требуется опрессовать систему небольшого размера, то как вариант вполне подойдёт ручной компрессор, и покупать дорогой электрический прибор не имеет смысла.

Для проверки отопительной системы в комнате с большой площадью, мощности данного оборудования может быть не достаточно, поэтому лучше купить компрессорный насос электрического типа.

Гидравлический опрессовщик

Watch this video on YouTube

Мы рекомендуем приобретать устройства, имеющие стальной, а не пластиковый корпус и оснащённый специальными клапанами, которые не позволяют подниматься давлению выше нормы.

Бетонная система монтажа теплого водяного пола

Существуют некоторые особенности монтажа теплых водяных полов, которые нужно изучить до того, как приступать к самому процессу.

Стоит помнить:

1. Переоборудование отопления своего жилья необходимо начинать с подготовки пола. Старое напольное покрытие удаляется и если под ним находится земляной пол, то обязательна заливка бетонной стяжки. Если присутствует старая стяжка, то желательно проверить перепады уровня — допускается разбежка до пяти миллиметров, в противном случае возможно образование воздушных пробок. При обнаружении превышения допустимой погрешности поверхностьподлежит выравниванию.
2. Затем следует утепление пола при помощи плотногопенополистирола либо пеноплекса толщиной не менее тридцати миллиметров — чем холоднее утепляемый пол, тем толще необходим слой теплоизоляции. По периметру стены прокладывается демпферная лента, которая компенсирует температурные деформации стяжки и предотвращает растрескивание и разрушение бетона. На утеплитель, с целью гидроизоляции, непременно необходимо настелить полиэтиленовую пленку.

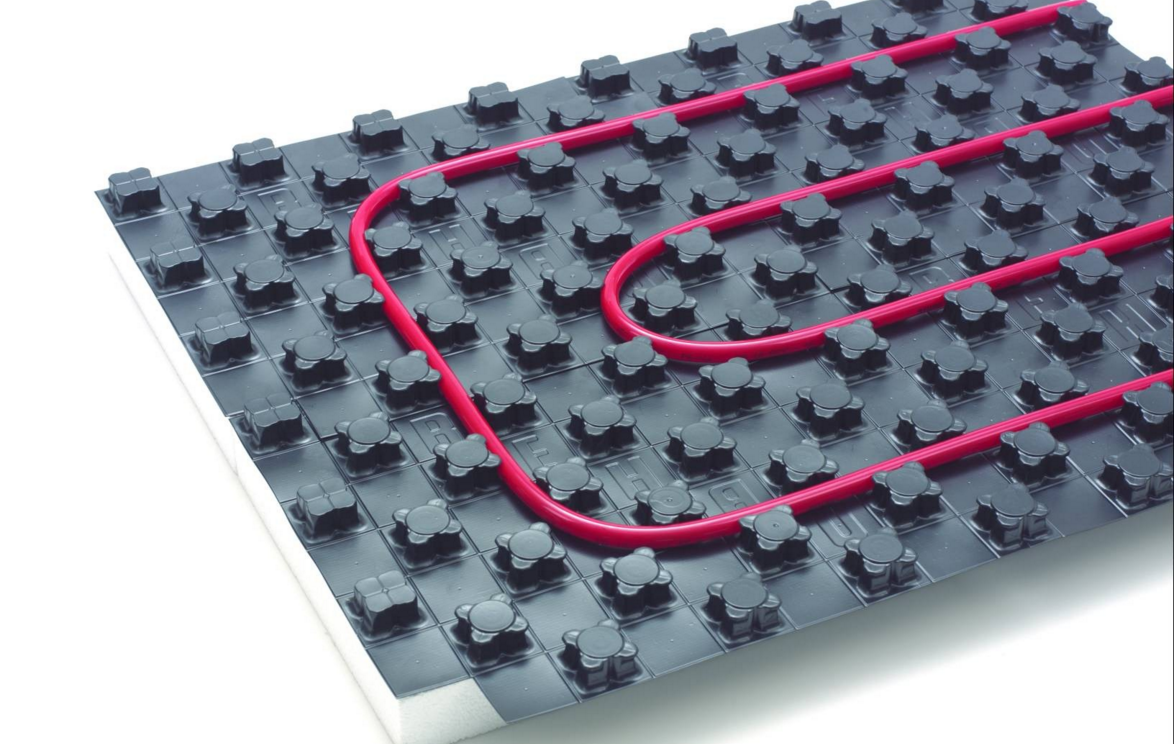

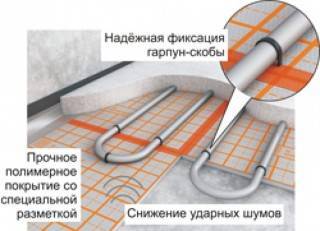

3. Для прокладки и крепления труб существуют специальные маты с фиксаторами, которые позволяют расположить трубопровод аккуратно, с заданным шагом и без применения дополнительного крепежа.

Но такой вариант требует значительных капиталовложений, поэтому гораздо экономичней использовать арматурную сетку, которая вдобавок усилит конструкцию. Труба укладывается на сетку выбранным способом и прикрепляется пластиковыми одноразовыми хомутами. Для защиты компенсационных швов применяется гофрированная трубка.

1. В каждом контуре используется цельный отрезок трубы, так как стыковка участков внутри контура категорически запрещается. Расположить теплоноситель можно змейкой либо двойной змейкой, правильной спиралью или спирально со смещением центра, выбор напрямую зависит от температурных характеристик, которых необходимо достичь. Расстояние между соседними трубками составляет от семидесяти до трехсот миллиметров. Ближе к внешним стенам шаг рекомендуется уменьшить, потому как вдоль наружных стен температура значительно ниже. Следует помнить, что радиус петли не допускается менее пяти диаметров трубы, иначе в месте сгиба трубная стенка может треснуть.

1. На площадь в один квадратный метр требуется около пяти метров трубы при среднем шаге укладки двадцать сантиметров. После того как система отопленияокончательно смонтирована, она подлежит обязательной опрессовке под рабочим давлением в течении суток для выявления возможных повреждений и протечек.

Обратите внимание: трубы можно укладывать «улиткой» или «змейкой», а можно выбрать комбинированный вариант для усиленного обогрева. Схема «змейка» позволяет варьировать температуру  нагрева отдельных зон в помещении, «улитка» обеспечивает  равномерный нагрев поверхности по всей площади укладки

1. Только убедившись в целостности и исправности трубопровода, можно приступать к заливке стяжки пескобетоном. Толщина стяжки варьируется от трех до пяти сантиметров в зависимости от того, какое напольное покрытие планируется использовать для финишной отделки. Для керамической плитки стяжка в пять сантиметров вполне уместна, под ламинат или линолеум толщину желательно уменьшить до минимума, усилив конструкцию арматурной сеткой поверх труб и не применять теплоизоляционную подложку.Вовремя заливки давление в водопроводе не сбрасывается, чтобы при застывании бетона труба находилась в состоянии максимального расширения. Выполнять отделочные работы разрешается не ранее чем через двадцать восемь суток — через такое время стяжка достигнет максимальной прочности.

Как своими руками опрессовать теплый пол?

Зачем нужна опрессовка? Она позволяет еще до заливки стяжки убедиться, что все сами трубы и их соединения к котлу и коллектору прочны, нигде не будет утечки. Можно использовать несколько вариантов. Если работа проводится самостоятельно, то изучите варианты.

Варианты опрессовки:

1. Проверка проводится при помощи избыточного давления холодным теплоносителем.
2. Пробная эксплуатация водяного контура с горячим теплоносителем. На тестирование может уйти 2-3 дня.
3. Опрессовка без теплоносителя — при помощи воздуха.

Смотрите видео о том, как опрессовать систему «теплый водяной пол» в домашних условиях:

Какой способ лучше

Определяясь, как опрессовать теплый пол, в учет следует взять несколько соображений. При использовании для организации водяного контура металлопластиковых труб рекомендуется в качестве проверки применить нагнетание холодной воды, до достижения манометром отметки в 6 бар. В таком положении контур оставляют на сутки. Если давление за это время не упало, трубопровод можно покрывать стяжкой. При этом показания манометра по ходу бетонных работ остаются в неизменном состоянии.

На трубах из современного сшитого полиэтилена инструкцией предписывается создавать двойной уровень избыточного давления (минимальный показатель ― 6 бар). Стоит отметить, что трубы из сшитого полиэтилена вполне справляются со своей задачей. По истечении получаса после падения давления его восстанавливают до прежних показателей. Обычно эту процедуру повторяют два раза. Далее давление фиксируют на первоначальном уровне, оставив систему на 24 часа. Если на следующий день падение давления будет зафиксировано в пределах 1,5 бар, опрессовка теплого пола из сшитого полиэтилена считается успешным.

В отдельных ситуациях рекомендуется тестовый контроль холодной водой завершить проверкой системы при максимальной температуре теплоносителя. При этом нужно внимательно осмотреть все узлы и соединения, пока температура не достигнет нужного значения. Контур в таком состоянии должен пребывать несколько дней. При необходимости все стыки подтягивают. При отсутствии протечек нужно дождаться полного остывания контура, и лишь потом начинать стяжку.

Выбирая между воздушным и водяным методом опрессовки водяного теплого пола, большинство специалистов останавливаются на втором способе. Бытует мнение, что при осуществлении тестирования летом возникает реальная опасность того, что до наступления холодов стяжка не высохнет. Так как контур заполнен водой, он может размерзнуться, со всеми вытекающими последствиями. Воздушная проверка в этом отношении куда безопаснее: она не зависит от времени реализации.

Контрольный запуск теплого пола

(Это относится к случаю, когда опрессовывали водой.)

Имеет смысл провести запуск теплого пола, пока ещё трубопровод не «спрятан», чтобы окончательно убедиться, что система надёжна и в работающем состоянии.

Итак, такой контрольный запуск теплого пола проводим в следующей последовательности.

1. Перекрываем вентили перед коллектором, чтобы теплоноситель циркулировал только по кольцу «котел — котел». Запускаем циркуляционный насос и затем котел. Котел не на полную мощность! И снова смотрим соединения.
2. Открываем самую дальнюю от котла петлю теплого пола. Ждём, пока она полностью прогреется. (Если в системе антифриз на основе этиленгликоля, то обязательна хорошая вентиляция помещения — на случай утечки!) Когда разница температуры между подачей и обраткой достигнет 5…10 градусов, открываем второй по удалённости от котла контур. Каждый раз будет слышен выход воздуха через воздухоотводчик. Таким образом запускаем все петли по очереди.
3. Увеличиваем температуру до максимальной для теплого пола (60 градусов). Это если теплый пол — единственная система отопления.
4. Если же отопление комбинированное, то выставляем температуру теплого пола на термостатах. Система должна проработать на такой максимальной температуре не меньше 6 часов. Запишите давление и температуру при пиковых нагрузках в разных точках системы — в дальнейшем, в случае срабатывания аварийной защиты котла либо обнаружении неправильной работы системы вы сможете использовать свои записи для диагностирования и поиска неисправностей.

После того, как вы убедились, что опрессовка теплого пола прошла успешно — система держит давление, — можно заливать стяжку или укладывать чистовой пол для деревянной системы.

опрессовка теплого пола

Устройство тёплых полов в домах — надёжный способ качественного обогрева помещений. В этом случае интенсифицируется циркуляция воздушных потоков, и нагрев происходит значительно быстрее, независимо от того, покрыт ли пол плиткой или паркетом: как известно, на процессы циркуляции воздуха огромное значение оказывает пористость приконтактных поверхностей.

Однако такая система довольно трудоёмка в укладке и настройке: перед запуском водяного теплого пола потребуется тщательная проверка качества трубных соединений, для чего необходимо правильно выполнить опрессовку системы. Как проверить теплый пол перед последующим обустройством стяжки своими руками, мы и постараемся разобраться в этой статье.

Монтаж водяного теплого пола

Перед началом укладки непосредственно системы теплого пола, следует подготовить поверхность для него. Она должна быть чистой и не иметь резких перепадов по уровню пола.

Затем проводятся следующие этапы работ:

1. На пол укладывается пленка, которая служит гидроизоляцией. Стыки ее проклеиваются скотчем. Вдоль стен она загибается и закрепляется с помощью специальной ленты.
2. На пленку можно положить слой теплоизолирующего материала, толщина которого зависит от того, где устраивается теплый пол. Например, на первом этаже, если внизу под ним находится подвальное помещение, можно использовать утеплитель с высокой плотностью, который поможет значительно снизить теплопотери. Но если необходимости в серьезной теплоизоляции нет, то достаточно будет применить обычную фольгу, которая будет отражать тепло.
3. Затем укладываются трубы по схеме, которая была выбрана заранее. Оптимальным для них считается расстояние в 25-30 см друг от друга. Крепить их можно либо с помощью специальных профилей, либо с помощью пластиковых хомутов прямо к армирующей сетке, которую следует положить на них сверху. Возможно использование специального утеплителя, на котором уже сформированы в виде выступов средства для фиксации труб. Это очень удобно.
4. Концы труб каждого контура подсоединяются к коллектору с помощью фитингов. Коллектор устанавливается в специальный ящик, который можно вмонтировать в стену.
5. После укладки труб, можно устанавливать маячковые профили и заливать их ровным слоем цементной стяжки, толщиной желательно не менее 3см. Обязательным условием является наличие армирующей сетки, которая не позволит стяжке разрушиться со временем от перепада температур. Сетка монтируется прямо на трубы теплого пола.
6. После того как стяжка высохнет, можно укладывать на нее любое финишное покрытие.

Последовательность опрессовки

Опрессовка при помощи автоматического насоса

Опрессовка является проверкой качества уложенных трубопроводов, особенно в местах их соединений. С этой целью трубопроводы надлежит заполнить теплоносителем, и испытать повышенным давлением. При удачном исходе испытания, через некоторое время можно выполнять заливку стяжки, производить укладку керамической напольной плитки или паркета.

Инструкция по опрессовке водяного тёплого пола предусматривает проверку в два этапа:

1. Испытать систему труб водяного пола на предельное давление теплоносителя – при этом выясняется жёсткость их укладки.
2. Испытать арматурные элементы на герметичность, для чего необходимо постепенно повышать температуру прокачиваемого теплоносителя. Можно использовать для этого и сжатый воздух.

Заливку и укладку пола, а также укладку плитки выполняют лишь после удовлетворительных результатов обеих проверок, когда трубы можно заполнить теплоносителем и включить нагревательный контур.

Проверка на предельное давление

Опрессовка водяного теплого пола при помощи ручного насоса

В данном случае при запуске устанавливают:

• Сколько можно залить теплоносителя в систему водяного пола;
• Качество укладки и соединения всех обогревательных контуров с распределительным коллектором;
• Правильно ли выбраны материал и диаметры труб.

Читать также: Схема установки коллектора для отопления: монтаж и подключение

Перед началом опрессовки своими руками следует выгнать находящийся в трубах воздух. Перед включением насоса к открытому входу подставляют ведро. Для того чтобы выяснить, сколько воздуха в системе, следует перекрыть все ветки водяного контура, кроме одной, к которой следует подключить насос и включить его. Далее необходимо накачать давление в сети до номинального (4-5 ат). После того как из трубы начнёт стабильно поступать теплоноситель, можно считать, что воздух в трубах отсутствует. Для гарантии можно выпустить ещё некоторое количество теплоносителя, следя, чтобы в струе не появлялись пузырьки воздуха. Если укладка сделана верно, то через 2-3 минуты насос можно выключить, и произвести запуск системы теплоносителем до номинального её заполнения.

Читать также: Как спустить воздух с системы отопления: развоздушивание отопления

Технологические параметры проверки своими руками определяются материалом труб. Для металлопластика, например, давление опрессовки должно быть не ниже 8 ат, причём в первый раз запуск системы должен продолжаться не менее 24 часов. Через сутки давление не должно упасть более чем на 1,5-2 ат. Для труб из сшитого полиэтилена запуск выполняют, постепенно увеличивая мощность насоса, поскольку такие трубы, расширяясь, могут снижать давление в системе. Когда давление падает, его доводят до номинального, повторяя процесс трижды. После этого удаётся выгнать весь воздух и одновременно проверить качество соединений.

Если непосредственно после проверки и по истечении следующих суток утечек нет, то можно считать, что воздух удалось удалить полностью; допускается проводить заливку стяжки, производить укладку плитки и т.п.

Читать также: Ручной пресс и оборудование для опрессовки системы отопления

Проверка на предельную температуру

Опрессовка выполняется теплоносителем с постепенно повышающейся температурой. При первом запуске температура настраивается на 25-30 °C, постепенно ее доводят до 80-85 °C. Быстрее такая проверка выполняется, когда трубы сделаны из металлопластика. Трубы из сшитого полиэтилена, нагреваясь, увеличиваются в диаметре, а потому теплый пол из них долго нагревается.

Читать также: Теплые стены: как монтировать теплый пол на стену

Опрессовкой своими руками можно также проверить качество установки элементов отопительного контура, в частности, воздухоотводчиков и вентилей. После положительного результата можно выполнить заливку пола, производить укладку плитки и завершать монтажные работы.

После проверки целесообразно повышать температуру теплоносителя постепенно, на несколько градусов в день. В течение следующей недели систему можно выводить на номинальные показатели, но для труб из полиэтилена сроки могут быть увеличены на 2-3 дня, поскольку данный материал медленнее прогревается.

Читать также: Как заполнить систему отопления закрытого типа антифризом

Опрессовка – проверка надежности теплого пола

После того как в вашем доме был установлен теплый пол, следует провести опрессовку. Но производиться она должна до заливки финальной поверхности. Делается опрессовка по причине того, что хоть и на трубы, используемые в теплом полу, и дается гарантия, но это не говорит о том, что эти трубы не обладают какими-нибудь дефектами. Их можно не увидеть невооруженным глазом, и хоть они и проработают некоторое время, но при использовании под серьезным давлением может образоваться течь. С помощью опрессовки проверяется надежность труб, качество материала, из которого они сделаны, а также их герметичность.

После того как в вашем доме был установлен теплый пол, следует провести опрессовку

Целостность системы можно проверить и до окончания работ по установке теплого пола. Когда сделана только часть работ или еще не подключен котел.

Есть 2 варианта, каким способом можно делать опрессовку пола. Первый с помощью воды, во втором способе используется воздух.

При первом способе труба должна быть соединена с коллектором, а на нем в обязательном порядке — запорные вентили. Всю систему следует наполнить из любого поставленного крана через шланг, проведенный от системы водоснабжения. Давление, создаваемое водой, должно быть примерно около 2,5 атмосфер или чуть больше. Если такое давление невозможно, то нужно сделать как минимум давление в 2 атмосферы. Вода должна заполнить все по ходу движения теплоносителя. Вес колпачки закрыты. По ходу заполнения водой воздух будет уходить через автоматический воздухоотводчик. Дальше следует по очереди открывать контуры и спускать воздух через кран для слива системы. И так поступаем со всеми контурами.

По ходу заполнения водой воздух будет уходить через автоматический воздухоотводчик

Необходимо убрать весь воздух, и когда система будет полностью заполнена, оставляем ее под давлением и смотрим, будет ли она где-то протекать. Если дефект обнаружен, устраняем его.

Второй способ – с помощью воздуха. Закрываются все краны, также сливные. Автоматический воздухоотводчик снимается, на его место ставится заглушка.

Для того чтобы создать давление, понадобится компрессор, насос с манометром. Давление, которое нужно создать при такой опрессовке, выше почти в 2-3 раза рабочего. Какое давление на пол в водяном теплом поле? Это давление обычно примерно 1,5 или 2 атмосферы, и тогда при использовании воздуха оно должно быть от 4 до 5 атмосфер. Давление должно создаваться именно в теплом полу, но никак не на участке от коллектора до котла, так как многие котлы рассчитаны максимум до 3-х атмосфер, большее количество атмосфер может создать опасность повреждения. Этот участок проверяется отдельно при допустимом давлении.

Давление должно создаваться именно в теплом полу, но никак не на участке от коллектора до котла

Какое давление создать перед заливкой теплого пола? Создается давление около 4 атмосфер. После того как давление достигнет этой отметки, кран закрывается и система оставляется в покое на 24 часа. В это время можно периодически следить за уровнем давления, за его падением. Даже при идеальных комплектующих давление при такой опрессовке немного упадет. И важный момент. Воздух в теплом полу должен оставаться до завершения работы над полом, до финальных штрихов.

После создания давления следует все места соединений обработать мыльным раствором или чем-то подобным

После создания давления следует все места соединений обработать мыльным раствором или чем-то подобным. И по наличию или отсутствию пузырьков станет понятно, где соединение является плотным, а где нет.

При выборе между первым и вторым способом считается лучшим второй вариант, особенно в природных условиях нашей страны. Если система проверяется водой летом, но под давлением она будет находиться до холодов и если ее по непредвиденным причинам не удастся включить до заморозок, есть опасность разморозить систему отопления. И если из радиаторов можно будет слить воду, то из теплого пола это так просто не получится. При опрессовке воздухом не возникает никаких проблем.

Расчет необходимой длины трубопровода

Укладка трубопроводов своими руками в стяжке должна воспроизводиться по определенной схеме. Теплый пол из полипропиленовых труб может иметь форму:

• змейки;
• двойной змейки;
• спирали;
• угловой змейки (и другую).

  Варианты укладки труб

Для устройства теплого пола своими руками шаг между витками должен составлять от 10 до 30 см. В большинстве случаев достаточно 30 см. На участках со значительными теплопотерями можно уменьшить шаг до 15 см. Высокая эффективность напольного отопления сохраняется, если сделать водяной контур в цементно-песчаной стяжке с максимальной длиной 80 м (идеальный вариант – до 50 м).

Расчет длины контура водяного теплого пола

Для расчета необходимого количества трубопроводов можно воспользоваться миллиметровой бумагой. На ней в масштабе рисуют план помещения, где изображается схема теплого пола. Измерив длину контура, можно сориентироваться о необходимом количестве труб. Также это легко узнать, если использовать обычную нить. Ее укладывают на пол по схеме, которая выбрана для устройства теплого пола.

После всех манипуляций достаточно измерить длину нити, которая будет соответствовать метражу трубопроводов. При использовании любого варианта нужно увеличивать требуемый объем на 10%.
