Опрессовка системы водоснабжения: подготовка, оборудование и порядок проведения

О специальном оборудовании для опрессовки

Этот признак позволяет провести деление на следующие группы:

Мембранные.
Пластинчато-роторные.
Поршневые.

Ручной опрессовщик – самый дешёвый вариант, подходит для отопительных и водопроводных контуров в частных домах. Оператор, используя данное устройство, может закачивать в систему до трёх литров жидкости в минуту.

Если дом многоэтажный, рекомендуется отдать предпочтение вариантам устройств с ДВС-приводом, либо электрической его разновидностью.

Двухступенчатые насосы позволяют решать более серьёзные задачи. Методика их работы при этом сохраняется примерно одинаковой.

О регулировании и других особенностях процесса

СНиПы так же показывают, каким должно быть испытательное давление. Сможете скачать СниП 3.05.04-85 тут snip_3_05_04_85. Этот показатель зависит сразу от нескольких факторов:

Высотной разницы между элементами, расположенными сверху и снизу.
Толщиной, которой обладают стенки.
Материала, из которого создан трубопровод.

Видео: гидравлический тест трубопроводов отопления

Гидравлические испытания тепловых сетей

Значение давления по СНиП обычно не превышает 10 Мпа. Конкретный показатель индивидуально вычисляется для каждого из типов магистралей, для определённых видов гидравлических испытаний систем водоснабжения.

Как заполняется акт с результатами работы?

Документ должен отображать информацию, связанную с:

Признаками нарушения герметичности, надёжности в резьбовых и сварных соединениях, если они присутствуют. Появлялись ли капли на поверхностях труб и арматуре?
Результатами непосредственной проверки.
Способами устранения выявленных неисправностей.
Адресом и датой проведения проверки. И фамилиями граждан, которые поставили свои подписи на акте. Обычно подписи ставят собственники домов или квартир. Либо данная функция возлагается на представителей ремонтно-обслуживающей организации.
Проектом, в соответствии с которым устанавливался контур.
Методом опрессовки, применённом на практике.

О нормах по давлению для опрессовки

При испытаниях водоснабжения показатель давления по СНиП зависит от того, какой показатель считается рабочим для той или иной системы. В свою очередь, материалы-основы в трубах определяют величину самого рабочего давления.

Не меньше внимания уделяется радиаторам, использованным при проведении монтажных работ. Когда опрессовкой занимаются в новых системах, показатель давления по ГОСТ двухкратно превышает рабочую норму. Для действующих систем допустимо превышение в 20-50 процентов.

Определённое максимальное давление выдерживает каждый тип труб и радиаторов. Этот фактор обязательно надо учесть, когда выбирается оптимальный рабочий показатель для той или иной системы. И при выборе параметров, на которых проводится опрессовка.

На узле ввода опрессовка заслуживает отдельного внимания. Минимально необходимый уровень для такой работы – 10 атм.

Частные дома: проводим опрессовку

Частные дома предполагают применение закрытых водопроводных систем. Согласно ГОСТу, показатель рабочего давления для них максимум равен 2 атмосферам.

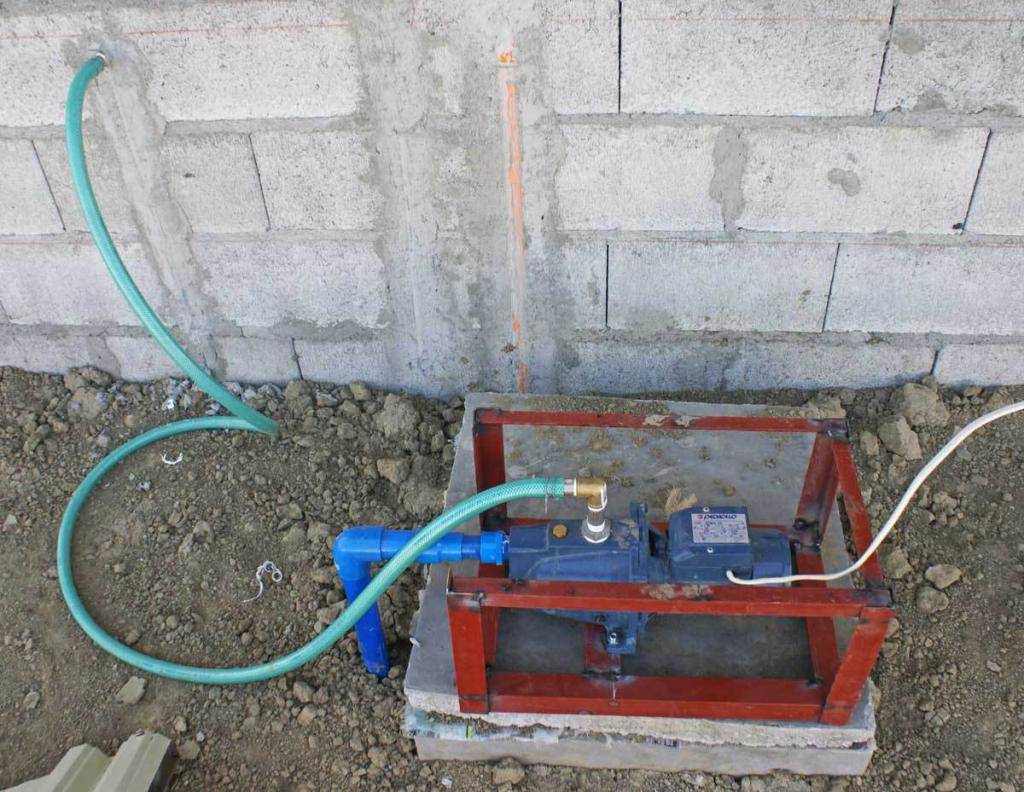

При проведении гидравлических испытаний не обойтись без насосов с приводами ручного и электрического типа, помогающих нагонять давления до 4 атмосфер. Допустимо соединение с магистралью отопления.

Видео: гидравлический тест систем холодного водоснабжения

Испытание трубопровода на холодной воде(50 атм).MOV

Вода начинает заполнять конструкцию снизу, при помощи сливного крана. Далее идёт воздух, он легко выталкивает воду. Удаление лишнего проходит через клапаны воздушного типа, смонтированные на самом верху. На каждом радиаторе происходит то же самое. Либо в местах появления пробок из воздуха.

Для испытаний коммуникаций водоснабжения используют воду, температура которой не превышает 45 градусов по ГОСТу.

Самостоятельное проведение опрессовки обязательно, если владелец сам монтирует всю систему трубопровода. Порядка придерживаются такого же, что и в домах со множеством квартир.

Уровень жёсткости воды для гидравлического испытания трубопроводов водоснабжения должен сохранять низкие показатели, если её же потом планируется использовать в качестве теплоносителя.

Допустимо применение талой, либо дождевой воды. Она полностью сливается, если применение в дальнейшем не планируется.

Необходимость гидравлических испытаний

Опрессовка позволяет выявить протечки в системе

Операция выполняется на небольшом отрезке магистрали, который изолируется от основной линии и подвергается испытанию повышенным давлением, граничащим с критическим. В ответвление накачивается большой объема сжатого воздуха или запускается водный поток под напором. Если ветка выдержит это испытание и сохранит герметичность, она признается годной для дальнейшей эксплуатации. На прорыв укажет падение давления на манометре.

Гидравлическим испытаниям обязательно подвергают:

только что созданные магистрали;
отремонтированные сети;
пластиковые трубопроводы после чистки;
трубные отрезки после замены поврежденного участка или установки муфты, тройника;
водопроводные трубы в квартире после подключения водосчетчиков;
системы отопления перед отопительным сезоном.

Как производится опрессовка системы отопления

Различают два основных способа напорной проверки систем:

Опрессовка водой. Основной метод проведения испытаний теплоносящих контуров, вода закачивается в нижнюю часть трубопровода через запорный кран сливного патрубка при помощи автоматического или ручного насоса-опрессовщика. Преимуществом метода является простота обнаружения мест протечек по водным отпечаткам.
Опрессовка воздухом. Не слишком эффективный метод в связи со сложностью обнаружения протечек, может применяться для проверки отопительного контура в холодное время года, когда использование воды затруднено из-за возможности ее замерзания. Для нагнетания воздуха используется компрессор, который подключается к трубопроводу через специальный переходник. Чтобы обнаружить место утечки, используют слуховые методы, для точной локализации пропускающего воздух соединения применяют мыльный раствор по аналогии с проверкой газовых труб.

Рис. 5 Опрессовка труб специальным промывочным компрессором

Давление для испытания

Правила опрессовки систем отопления регламентированы ПТЭ теплоустановок от Минэнерго (п.9.2.13) действующих с 1 октября 2003, согласно им испытательное давление в многоквартирном доме не должно быть меньше:

1 мПа (10 бар, атм.) в системах горячего водоснабжения дома и отопления с водонагревателями;
10 бар (атм.) для контуров панельного и конвекторного отопления;
6 бар (атм.) в контуре с радиаторами из чугуна или штампованной стали;
напора, равного рабочему с добавлением 5 бар (атм.) но не более 10 бар для ГВС;
давления, которое должно превышать рабочее (устанавливается производителем и указано в технических параметрах на приборы) в 1,5 — 2 раза для отопительных калориферов и обогревательной вентиляции.

При панельном отоплении совместно с теплообменными приборами испытательный напор не может превосходить допуски для этих устройств.

Видео на тему

Опрессовка водоснабжающих сетей проводится для того, чтобы проверить их функциональность и выявить слабые места. Своевременно устранив все неполадки, вы обеспечите работоспособность трубопровода и избежите серьезных поломок.

Необходимость гидравлических испытаний

Опрессовка позволяет выявить протечки в системе

Гидравлическим испытаниям обязательно подвергают:

только что созданные магистрали;
отремонтированные сети;
пластиковые трубопроводы после чистки;
трубные отрезки после замены поврежденного участка или установки муфты, тройника;
водопроводные трубы в квартире после подключения водосчетчиков;
системы отопления перед отопительным сезоном.

Подготовка к процедуре

Перед испытаниями необходимо осмотреть трубы на предмет явных дефектов и устранить их. Также потребуется удалить теплоноситель из систем отопления.

Дальнейшие действия следующие:

Промывка магистрали для ликвидации окалины, коррозийных и органических наростов.
Оценка состояния внутренней поверхности труб.
Монтаж невозвратного клапана и манометра, если они идут в комплекте с напорным оборудованием.

Невозвратный клапан требуется для удержания рабочей среды в сети.

При подготовке к процедуре важно также правильно выбрать насос. Маломощное напорное оборудование увеличит время тестирования, что может привести к искажению результатов. Агрегаты бывают ручными и электрическими. Подходящий нужно подбирать, исходя из объемов тестируемых магистралей

Подходящий нужно подбирать, исходя из объемов тестируемых магистралей

Агрегаты бывают ручными и электрическими. Подходящий нужно подбирать, исходя из объемов тестируемых магистралей.

Порядок проведения работ

Опрессовку домашнего водопровода можно провести самостоятельно.

Герметизируйте тестируемый отрезок магистрали. Для этого перекройте запорную арматуру в конце и начале участка.
Отключите элементы системы, не рассчитанные на испытательное давление – предохранительные клапаны и другую арматуру, котел, бойлер, расширительные баки.
Подключите напорное оборудование. Насос подсоединяется к патрубку крана горячей или холодной воды. В отопительных сетях – к кранику радиатора.
Закачайте воду или воздух сквозь обратный клапан.
Контролируйте давление с помощью манометра. Для чугунных труб оно должно быть 1,5 атмосфер, для безнапорных пластиковых изделий – 1,5–2, для напорных – 10–15. При проверке сетей отопления в частных домах достаточно 2 атмосфер.
Отключите опрессовщик и зафиксируйте первичное значение на измерительном приборе и оставьте систему на 6–8 часов.

По истечении контрольного времени необходимо сравнить первоначальный показатель с текущим результатом. Если первый окажется ниже, в системе водоснабжения есть неполадки.

СНиП и меры безопасности

Опрессовка трубопровода водой либо воздухом регламентируется строительными нормативами:

СНиП 3.05.01-85 посвящен коммуникационным сетям;
СНиП 3.05.04-85 – наружным магистралям;
СНиП 41-01-2003 – работе отопительных и вентиляционных систем.

В этих документах указан порядок проведения гидравлического тестирования, прописаны технологические схемы этого процесса и правила безопасности.

Самым главным является контроль за показателями давления во время тестирования. При их избыточной величине возможно разрушение деталей магистрали. Чтобы застраховаться от этого, стоит использовать опрессовщик со специальным ограничителем.

Практически любое вмешательство в водоснабжающие и отопительные системы подразумевает, что после этого будет проведена опрессовка. Она позволит выявить все слабые места, которые визуально отыскать невозможно.

Чтобы система отопления не отказала в самый напряженный момент, отопительный сезон прошел без проблем, необходимо периодически проверять состояние оборудования, выявлять все изношенные детали. Такая проверка называется «опрессовка системы отопления», проводится она по определенным правилам.

Гидравлические тесты обязательны:

по окончании отопительного периода;
перед запуском (независимо от того, тестировалась ли схема перед консервацией на лето);
после ремонта или реконструкции;
при первичном запуске системы.

Выберите калькулятор для расчета стоимости работ

Расчет стоимости договора на гидравлические испытания
Расчет стоимости химической промывки теплообменника
Расчет стоимости обслуживания (ТО) ИТП и ЦТП
Расчет стоимости установки УУТЭ
Расчет стоимости проектирования теплового пункта
Расчет стоимости эксплуатации инженерных систем
Расчет стоимости химической промывки трубопроводов ЦО
Расчет стоимости диагностики повреждений трубопроводов

Краткое описание

Суть гидравлических испытаний заключается в том, что в систему под напором подается вода. На протяжении определенного периода времени за контуром наблюдают, чтобы сделать вывод о его техническом состоянии.

Алгоритм процесса выглядит следующим образом:

Система теплопотребления отсекается от сетевого трубопровода при помощи запорной арматуры.
Из контура сливается теплоноситель.
Схема заполняется водой. Температура вода должна быть не выше 45 °С.
Параллельно через специальные или спускные отверстия удаляется воздух.
Если комплекс теплопотребляющих устройств используется для отопления помещений 4-5 лет, регламент предписывает предварительно произвести его промывку от осадка и возможных механических примесей.
При помощи насосов в системе нагнетается давление до уровня эксплуатационного.
Напор поддерживается на протяжении всего периода проведения гидравлического теста (от 10 минут и более).

В целом длительность испытания определяется материалом труб и теплораспределительного оборудования, их изношенностью и коэффициентом тепловой нагрузки.

Если на данном этапе технологического процесса не выявлены технические дефекты, величину напора доводят до уровня испытательного.

При этом следят за показаниями установленных на оборудовании манометров: если в течение времени тестирования испытательное давление не снизилось, или уменьшилось незначительно(до 0,2 кгс/см2), контур считается достаточно герметичным и пригодным к использованию.

Если сразу подать в систему теплоноситель под давлением, значительно превышающим расчетное, возрастает риск повреждения трубопровода и выход контура из строя.

Если в процессе тестирования:

не обнаружена течь;
не появились трещины или свищи;
нет запотевших поверхностей,

То схема считается успешно прошедшей испытание на прочность.

Если тесты показали необходимость замены или ремонта отдельных элементов гидравлической или паровой системы, процесс прекращают до окончания работ, а затем проводят по указанному алгоритму снова.

Для различного оборудования, а так же для участков трубопровода, выполненных из разных материалов, гидравлические испытания проводят раздельно. Соответственно, и величина напора может существенно разниться на разных участках. Например, сегменты, выполненные из чугуна более хрупкие, и запас их прочности предписывает подачу давления меньшего, чем стальным.

Для энергоустановок, характеризующихся небольшой тепловой нагрузкой, гидравлические испытания могут быть заменены пневматическим.

Опрессовка водой и/или воздухом: что это такое

Тестов, предназначенных для обнаружения утечек в трубопроводной системе водо- или газоснабжения разработано несколько, и их использование зависит от того, что передаётся по трубопроводу, и от того, насколько такие испытания безопасны. Практически используются:

Гидравлические испытания потоком воды высокого давления.
Пневматические испытания сжатым воздухом.
Ультразвуковой контроль целостности.
Закачивание пузырькового раствора.

Для большинства газопроводов бытового назначения трубы тестируются под давлением воздуха. Измерительные системы неразрушающего контроля более точны, поскольку позволяют точно диагностировать места потери герметичности. Но они требуют специализированного оборудования, которое не всегда доступно организациям жилищно-коммунальной сферы, и, тем более – частным лицам.

Давление газа в газопроводе: классификация, виды и категории труб Природный газ используется в быту и на производственных предприятиях. Для доставки его к месту назначения применяют трубопроводы. Важнейший показатель для них — давление газа в газопроводе. Эта…

Для кондиционеров большой мощности или количества, проводят также опрессовку систем охлаждения.

Относительно промышленных производств, связанных с обработкой горючих и легковозгораемых материалов, опрессовка понадобится для оценки стабильности работы систем пожаротушения.

Все вышеперечисленные виды опрессовки труб производятся водой или воздухом.

Технология выполнения

Перед выполнением работы по сборке трубопровода методом опрессовки труб необходимо:

приобрести достаточное количество труб и пресс фитингов, согласно схеме системы отопления, водоснабжения и так далее;

Фитинги для соединения труб методом опрессовки (обжима)

подготовить необходимые для выполнения работы инструменты;
ознакомиться с инструкцией по выполнению работы.

Подготовка инструментов

Для корректного выполнения работы потребуется подготовить следующий инструмент:

труборез. Устройство необходимо для резки труб в соответствии с размерами на схеме. Труборез можно заменить ножовкой по металлу (если производится сборка металлического трубопровода) или специальными ножницами (для пластиковых трубопроводов);

Устройство для резки труб

калибратор – инструмент для выравнивания трубы перед стыковкой;
инструмент для снятия фаски. Оборудование может быть совмещено с калибратором;

Калибратор со встроенным фаскоснимателем

расширитель, чтобы фитинг более легко можно было вставить в трубу перед опрессовкой;

Инструмент для увеличения диаметра трубы

пресс-клещи с набором оснасток для сборки трубопроводов разного диаметра.

Инструмент для опрессовки

При самостоятельной сборке бытового трубопровода используются ручные пресс-клещи (на рисунке). В промышленных масштабах или при выполнении работы профессионалами могут быть использованы электрические, пневматические или гидравлические клещи для опрессовки фитингов.

Выполнение соединения

Схема выполнения работы по установке обжимного фитинга следующая:

на первой стадии производится обрезка труб в соответствии с размерами, указанными на схеме. Технология работы с труборезом достаточно проста. Труба вставляется и зажимается в устройстве на уровне необходимой отметки. Постепенно вращая ручку трубореза, производится равномерное разрезание трубы по всему периметру;

Нарезка труб при помощи трубореза

далее труба обрабатывается калибратором и фаскоснимателем. Выполнить работу с устройством можно по следующей схеме:
- инструмент вставляется в отрез трубы;
- при плавном вращении производится выравнивание геометрии трубы и параллельно снимается фаска;

Обработка трубы перед установкой фитинга

на трубу надевается обжимная гильза от фитинга;
при необходимости производится расширение конца трубы. Работа должна быть выполнена предельно аккуратно. Диаметр расширенной трубы должен на 1 – 1,5 мм больше диаметра фитинга. Только в этом случае получится добиться корректного соединения;

Увеличение диаметра трубы в соответствии с размерами фитинга

в подготовленную трубу вставляется штуцерная часть соединительного элемента;

Соединение трубы с фитингом

При выполнении работы важно проследить, чтобы все уплотнительные элементы, предусмотренные конструкцией, находились на своих местах. Отсутствие одной или нескольких уплотнительных прокладок приведет к снижению герметичности соединения

выполняется опрессовка (обжим) фитинга.

Закрепление фитинга на трубе

Процесс установки обжимного фитинга при помощи ручных пресс-клещей подробно представлен на видео.

После сборки трубопровода методом опрессовки фитингов рекомендуется провести испытание системы под напором воды или под действием воздушного потока. Это позволит выявить все недостатки и устранить их до ввода трубопровода в действие.

Система давления в водопроводной сети

Система давления в водопроводной сети представляет собой комплекс мероприятий, направленных на обеспечение нужного уровня давления воды в системе. Оптимальное давление в водопроводной сети обеспечивает нормальное функционирование водоснабжения и позволяет удовлетворить потребности потребителей в воде.

Давление в водопроводной сети поддерживается с помощью насосных станций, регулировочных клапанов и других специальных устройств. Насосные станции используются для подачи воды из водозаборных источников и увеличения ее давления. Регулировочные клапаны позволяют регулировать давление в различных участках сети в зависимости от потребностей потребителей.

Давление в водопроводной сети измеряется в паскалях (Па) или атмосферах (атм). Обычно, в жилых зданиях и коммерческих сооружениях оптимальным является давление в районе 2-5 атм (200 000 — 500 000 Па).

Низкое давление — менее 2 атм — может привести к слабому напору воды в кранах, недостаточному снабжению водой и затруднениям в использовании водопровода, особенно на верхних этажах зданий.
Высокое давление — более 5 атм — может вызывать повреждения и утечки водопроводных труб, а также приводить к возникновению шума и перемыванию санитарно-технического оборудования. Кроме того, высокое давление может привести к потере воды и энергии.

Для определения давления в водопроводной сети могут использоваться специальные манометры или другие приборы для измерения давления. При проведении опрессовки водопровода используются испытательные манометры, чтобы убедиться, что давление в системе соответствует требованиям безопасности и надежности.

Примеры требований к давлению в водопроводной сети
Тип здания
Максимальное давление, атм
Минимальное давление, атм

Жилые здания
5
2
Коммерческие сооружения
6
2.5
Промышленные объекты
7
3

В случае несоответствия давления водопроводной сети требованиям, необходимо принять меры по его регулировке. Это может включать установку давления регулирующих клапанов, замену насосного оборудования или проведение других ремонтных работ.

Что такое опрессовка водопровода воздухом?

Опрессовка водопровода воздухом — это процесс проверки герметичности системы водоснабжения с использованием воздуха под давлением. Он осуществляется для обнаружения возможных утечек газовых и жидких сред, которые могут возникнуть во время эксплуатации водопроводной сети. Опрессовка воздухом является одним из этапов монтажа и испытания системы водоснабжения перед ее вводом в эксплуатацию.

Опрессовка водопровода воздухом проводится с помощью компрессора, который нагнетает воздух в систему под давлением. Затем производится проверка наличия утечек путем визуального обследования и прослушивания. Если обнаружены утечки, необходимо произвести их устранение и повторно провести опрессовку для проверки исправности системы.

Для успешной опрессовки важно выбрать правильное давление воздуха. Слишком высокое давление может привести к повреждению водопровода или его элементов, а слишком низкое давление может не обнаружить мелкие утечки

Поэтому перед проведением опрессовки необходимо учитывать факторы, такие как длина и диаметр водопровода, тип используемых материалов, требования нормативных документов и технических условий.

Опрессовщики, насосы для опрессовки труб

Прежде всего применяемые для опрессовки насосы отличаются конструкцией нагнетательного механизма.

По этому признаку они делятся на следующие группы:

Поршневые.
Пластинчато-роторные.
Мембранные.

Для опрессовки систем с небольшим объемом, например, отопительных контуров в частных домах, можно приобрести недорогой и простой в обслуживании ручной опрессовщик.

С помощью такого устройства оператор сможет закачивать в трубопровод до 3-х л рабочей жидкости в минуту. Для многоэтажного дома такой вариант, конечно, окажется неприемлемым, тут понадобится опрессовщик с электрическим или ДВС-приводом.

К наиболее популярным относится ручной опрессовщик отечественного производства УГО-30, рассчитанный на предельное давление в 30 атм. Объем цилиндра составляет 36 куб. см, усилие на рукояти – 2 кг. Комплектуется баком на 16 л.

Для более серьезных задач предназначены ручные двухступенчатые насосы УГО-50 (до 50 атм) и УГИ-450 (до 450 атм).

Опрессовщик ручной гидравлический УГО 30

Среди опрессовщиков с электроприводом известны агрегаты от немецкой компании Rothenberger, например, самовсасывающая модель RP PRO II, развивающая давление в 60 атм и подачу в 8 л/мин. Мощность привода составляет 1,6 кВт.

Также высоко котируется продукция компании Ridgid, например, модель 1460-Е. Этот опрессовщик развивает давление до 40 атм.

Система автономного водоснабжения будет работать бесперебойно, только если правильно настроено реле давления для гидроаккумулятора. Рассмотрим принцип действия и порядок регулировки реле.

Как сделать дренажный колодец своими руками, читайте тут.

Кто не мечтает о бассейне в своем загородном доме? Такая конструкция на заказ обойдется дорого, но можно сэкономить и возвести бассейн своими руками. Здесь https://aquacomm.ru/vodosnabzenie/zagorodnyie-doma-v/bassejn-na-dache-svoimi-rukami.html вы найдете инструкцию по строительству бетонного водоема.

Оборудование для проведения работ

Основным инструментом для проведения работ является компрессор, который создает давление воды или раствора. Ассортимент устройств на рынке достаточно широкий, каждый аппарат имеет свои особенности и различные функции. Поэтому пресс для опрессовки системы отопления необходимо выбирать правильно.

При покупке инструмента следует обратить внимание на технические показатели устройства: потребление воды, индикатор давления импульса и другие. Также следует учитывать наличие дополнительных функций, таких как возможность добавления средств дезинфекции в воду. Система автоматики компрессора также весьма полезна

При ее наличии работа будет более безопасной, а весь процесс будет происходить под контролем. Агрегат должен быть компактным и надежным, чтобы его использование не доставляло неудобств

Система автоматики компрессора также весьма полезна. При ее наличии работа будет более безопасной, а весь процесс будет происходить под контролем. Агрегат должен быть компактным и надежным, чтобы его использование не доставляло неудобств.

Чтобы избежать неприятностей с отопительной системой, необходимо, чтобы специалисты регулярно проводили профилактические работы. Для выполнения всех необходимых действий нужно заключить договор опрессовки системы отопления, в котором будут отмечены все особенности процесса, сроки выполнения, стоимость и обязанности сторон. Процедура должна производиться летом, не реже, чем один раз в 5 лет. И тогда отопление в дом будет подаваться без перебоев и накладок.

10 очаровательных звездных детей, которые сегодня выглядят совсем иначе Время летит, и однажды маленькие знаменитости становятся взрослыми личностями, которых уже не узнать. Миловидные мальчишки и девчонки превращаются в с.

11 странных признаков, указывающих, что вы хороши в постели Вам тоже хочется верить в то, что вы доставляете своему романтическому партнеру удовольствие в постели? По крайней мере, вы не хотите краснеть и извин.

Зачем нужен крошечный карман на джинсах? Все знают, что есть крошечный карман на джинсах, но мало кто задумывался, зачем он может быть нужен. Интересно, что первоначально он был местом для хр.

7 частей тела, которые не следует трогать руками Думайте о своем теле, как о храме: вы можете его использовать, но есть некоторые священные места, которые нельзя трогать руками. Исследования показыва.

Эти 10 мелочей мужчина всегда замечает в женщине Думаете, ваш мужчина ничего не смыслит в женской психологии? Это не так. От взгляда любящего вас партнера не укроется ни единая мелочь. И вот 10 вещей.

Что форма носа может сказать о вашей личности? Многие эксперты считают, что, посмотрев на нос, можно многое сказать о личности человека

Поэтому при первой встрече обратите внимание на нос незнаком

Элеватор

Принцип работы элеваторного узла.

Главное требование к элеваторному узлу — это промывка конуса (сопла). Диаметр отверстия в конусе 5-7 мм (рассчитывается индивидуально для каждого здания), если конус забьётся, на здание не будет поступать требуемое количество тепла.

Элеватор должен быть опломбирован. Для промывки сопла пломбу нужно снять, но, чтобы не возникло лишних вопросов, это нужно предварительно согласовать с инспектором, который будет принимать у вас опрессовку. После промывки элеватор снова пломбируется.

Часто инспектор требуют, чтобы на элеваторе висела бирочка с указанным на ней диаметром отверстия в конусе.

Особенности испытаний

Давление в трубопроводах нагнетается плавно и медленно, чтобы не произошел гидроудар и не случилась иная аварийная ситуация. Как было сказано ранее, давление при диагностике немного выше, нежели рабочее. Жидкость подается с определенной силой, а давление фиксируется благодаря измерительным приборам. Можно видеть, что при этом осуществляется контроль и весь процесс поддается регулировке. Согласно СНиП, подача воды неминуемо вызовет образование скоплений газов в разных точках магистрали.

Обратите внимание на этот момент, его нужно обязательно контролировать, чтобы не возникло каких-либо серьезных аварийных ситуаций. Как только трубопровод наполнится водой, необходимо выдержать всю систему под давлением некоторое время. Причем нужно соблюдать одно правило – во время проверки нужно полностью исключить скачки давления

Оно должно быть неизменным. Как только выйдет время поддержания давления, необходимо его снижать до рабочего значения

Причем нужно соблюдать одно правило – во время проверки нужно полностью исключить скачки давления. Оно должно быть неизменным. Как только выйдет время поддержания давления, необходимо его снижать до рабочего значения.

Запрещено при проведении диагностики находиться рядом с трубопроводом рабочему персоналу. Как только завершатся гидравлические испытания, необходимо произвести осмотр коммуникации, чтобы выявить повреждения, а также оценить полученную информацию строго по СНиПу.

Оборудование для испытания системы отопления

Чаще всего для выполнения гидравлической проверки используют опрессовщик. Его подключают к контуру, чтобы регулировать давление в трубах.

Огромное количество локальных сетей отопления в частных строениях не нуждается в высоком давлении, поэтому достаточно будет ручного опрессовщика. В остальных случаях лучше пользоваться электрическим насосом.

Ручные приборы для испытаний отопительных систем развивают усилие до 60 бар и больше. Причем этого хватает для проверки целостности системы даже в пятиэтажном доме.

Основные достоинства ручных насосов:

Приемлемая стоимость, что делает их доступными для многих потребителей;
Малый вес и габариты ручных прессов. Такие приборы удобно использовать не только для личных целей, но и для профессиональной эксплуатации;
Длительный срок службы без сбоев и поломок. Аппарат настолько просто устроен, что в нем нечему ломаться;
Подходит для среднего и мелкого отопительного оборудования.

Разветвленные и крупные схемы на больших участках, многоэтажные здания и производственные объекты проверяют только электрическими приборами. Они способны закачивать воду под очень высоким давлением, которое для ручных аппаратов недостижимо. Оснащают их самовсасывающим насосом.

Выполнение опрессовки отопления является очень сложной технологической процедурой. Вот почему проводить ее своими руками не следует, лучше все же воспользоваться услугами профессиональных бригад.

Что такое опрессовка водопровода и как она выполняется

О специальном оборудовании для опрессовки

О регулировании и других особенностях процесса
