Способы и методы опрессовки систем отопления

Видео на тему

Опрессовка водоснабжающих сетей проводится для того, чтобы проверить их функциональность и выявить слабые места. Своевременно устранив все неполадки, вы обеспечите работоспособность трубопровода и избежите серьезных поломок.

Необходимость гидравлических испытаний

Опрессовка позволяет выявить протечки в системе

Операция выполняется на небольшом отрезке магистрали, который изолируется от основной линии и подвергается испытанию повышенным давлением, граничащим с критическим. В ответвление накачивается большой объема сжатого воздуха или запускается водный поток под напором. Если ветка выдержит это испытание и сохранит герметичность, она признается годной для дальнейшей эксплуатации. На прорыв укажет падение давления на манометре.

Гидравлическим испытаниям обязательно подвергают:

• только что созданные магистрали;
• отремонтированные сети;
• пластиковые трубопроводы после чистки;
• трубные отрезки после замены поврежденного участка или установки муфты, тройника;
• водопроводные трубы в квартире после подключения водосчетчиков;
• системы отопления перед отопительным сезоном.

Подготовка к процедуре

Перед испытаниями необходимо осмотреть трубы на предмет явных дефектов и устранить их. Также потребуется удалить теплоноситель из систем отопления.

Дальнейшие действия следующие:

1. Промывка магистрали для ликвидации окалины, коррозийных и органических наростов.
2. Оценка состояния внутренней поверхности труб.
3. Монтаж невозвратного клапана и манометра, если они идут в комплекте с напорным оборудованием.

Невозвратный клапан требуется для удержания рабочей среды в сети.

При подготовке к процедуре важно также правильно выбрать насос. Маломощное напорное оборудование увеличит время тестирования, что может привести к искажению результатов. Агрегаты бывают ручными и электрическими. Подходящий нужно подбирать, исходя из объемов тестируемых магистралей

Подходящий нужно подбирать, исходя из объемов тестируемых магистралей

Подходящий нужно подбирать, исходя из объемов тестируемых магистралей

Агрегаты бывают ручными и электрическими. Подходящий нужно подбирать, исходя из объемов тестируемых магистралей.

Порядок проведения работ

Опрессовку домашнего водопровода можно провести самостоятельно.

1. Герметизируйте тестируемый отрезок магистрали. Для этого перекройте запорную арматуру в конце и начале участка.
2. Отключите элементы системы, не рассчитанные на испытательное давление – предохранительные клапаны и другую арматуру, котел, бойлер, расширительные баки.
3. Подключите напорное оборудование. Насос подсоединяется к патрубку крана горячей или холодной воды. В отопительных сетях – к кранику радиатора.
4. Закачайте воду или воздух сквозь обратный клапан.
5. Контролируйте давление с помощью манометра. Для чугунных труб оно должно быть 1,5 атмосфер, для безнапорных пластиковых изделий – 1,5–2, для напорных – 10–15. При проверке сетей отопления в частных домах достаточно 2 атмосфер.
6. Отключите опрессовщик и зафиксируйте первичное значение на измерительном приборе и оставьте систему на 6–8 часов.

По истечении контрольного времени необходимо сравнить первоначальный показатель с текущим результатом. Если первый окажется ниже, в системе водоснабжения есть неполадки.

СНиП и меры безопасности

Опрессовка трубопровода водой либо воздухом регламентируется строительными нормативами:

• СНиП 3.05.01-85 посвящен коммуникационным сетям;
• СНиП 3.05.04-85 – наружным магистралям;
• СНиП 41-01-2003 – работе отопительных и вентиляционных систем.

В этих документах указан порядок проведения гидравлического тестирования, прописаны технологические схемы этого процесса и правила безопасности.

Самым главным является контроль за показателями давления во время тестирования. При их избыточной величине возможно разрушение деталей магистрали. Чтобы застраховаться от этого, стоит использовать опрессовщик со специальным ограничителем.

Практически любое вмешательство в водоснабжающие и отопительные системы подразумевает, что после этого будет проведена опрессовка. Она позволит выявить все слабые места, которые визуально отыскать невозможно.

Чтобы система отопления не отказала в самый напряженный момент, отопительный сезон прошел без проблем, необходимо периодически проверять состояние оборудования, выявлять все изношенные детали. Такая проверка называется «опрессовка системы отопления», проводится она по определенным правилам.

Виды насосов для испытаний

Испытательные мероприятия выполняются с применением ручных или электрических насосов для нагнетания давления.

Ручные модели оснащаются приборами контроля давления, краном для отсечения поступающей воды и запорным вентилем для отвода воды из прямоугольной кюветы. Для закачки воды под давлением используется плунжерный насос. Главный минус ручного оборудования – низкая скорость закачки и трудоемкость процесса.

Лучшим выбором будет электрическое оборудование. Его преимущество заключается в высокой скорости заполнения контуров и в автоматизированном отключении при достижении необходимого давления.

Подготовка к проведению гидроиспытаний

4.1.1.Изделия и их элементы, подлежащие гидроиспытанию, должны быть приняты службойОТК по результатам внешнего осмотра и неразрушающего контроля .

Величинаиспытательного давления для изделия не должна превышать максимально допустимойвеличины давления, на которое рассчитан гидростенд.

4.1.2. Крепеж и уплотнения, используемые пригидроиспытании, должны быть из материалов, предусмотренных в рабочих чертежахна изделие.

4.1.3.Контрольно-измерительные приборы, предохранительные устройства, арматура,заглушки, крепеж, прокладки и т.п. должны выбираться согласно маркировке надавление не ниже испытательного.

4.1.4.При установке испытываемого изделия на гидростенде на штатные илитехнологические опоры должно быть обеспечено его устойчивое положение,свободный доступ для осмотра и расположение дренажных отверстий («воздушников»)в его верхней точке.

Схемагидроиспытания, технологический процесс и оснастка должны обеспечивать полноеудаление воздуха при заполнении испытываемого изделия рабочей жидкостью.

4.1.5.Монтаж коммуникаций, установка требуемой арматуры, контрольно-измерительныхприборов должны производиться в полном соответствии с утвержденной схемойгидроиспытания.

Всесвободные отверстия испытываемого изделия должны быть заглушены.

Монтаж,оборудование и осмотр изделия на высоте более 1,5 м следует проводить соспециальных площадок (лесов).

4.1.6.При монтаже фланцевых соединений резьбовые элементы должны затягиватьсяравномерно, поочередным затягиванием диаметрально противоположных(«крест-накрест») с соблюдением параллельности фланцев.

Запрещаетсяиспользовать гаечные ключи не соответствующие размеру гайки, нестандартные и(или) с удлинением рукоятки, а также молоток или кувалду.

4.1.7.При приготовлении рабочей жидкости с использованием люминофоров, консервантов,а также при нанесении индикаторных покрытий на контролируемые поверхностииспытываемого изделия на участке гидроиспытаний должна быть включена системаобщеобменной приточно-вытяжной вентиляции.

Особенности проведения испытаний

Опрессовка — это проверка отопительной системы под давлением на завершающем этапе работ

Опрессовка труб отопления – это завершающий этап после монтажа новой или ремонта существующей системы перед подписанием акта о выполненных работах.

Процедура предполагает проведение испытаний путем закачки воздуха или жидкости в трубы под нормативным давлением, которое превосходит рабочее в несколько раз. Для частного дома таким образом производится проверка:

• контуров теплого пола;
• радиаторов отопления;
• коллекторов;
• запирающей арматуры;
• точек подключения труб к оборудованию;
• циркуляционных насосов;
• котлов;
• бойлеров.

Такая проверка наглядно демонстрирует качество используемого материала и показывает, может ли выбранное оборудование и трубы выдерживать высокое давление, сохраняя герметичность в точках соединения. При положительном результате испытаний отопление можно запускать в штатном режиме, не боясь возникновения аварийных ситуаций.

Требования СНиП 41–01-2003

Давление в системе, превышающее норму в 2 раза, держится в течение 2 — 3 часов

Требования этого нормативного документа гласят, что проведение гидравлических испытаний внутри помещений должно проходить в условиях положительной температуры воздуха. Водяные системы должны выдерживать давление не менее 0,6 Мпа, не разрушаясь и не теряя герметичности.

На протяжении испытательных мероприятий давление не должно превышать предельное значение, установленное для трубопровода, арматуры и отопительных устройств.

При выполнении гидравлической опрессовки в трубопровод нагнетают воду и с помощью специального оборудования создают гидравлическое давление, превышающее штатный показатель в 1,5-2 раза. В таком состоянии систему оставляют на необходимое время, в течение которого выполняют наблюдение с целью обнаружения протечек. При проверке пластиковых труб сначала держат рабочее давление в течение 2 часов, а на третий час давление повышают на 30%.

Максимальный показатель давления при проведении гидравлической опрессовки системы отопления и батарей составляет 10 бар, при условии, что проверяемые элементы на это давление изначально рассчитаны.

Требования СНиП 3.05.01–85

Требования данного нормативного документа говорят о том, что опрессовку теплового узла водяной системы отопления выполняют гидравлическим методом, повышая давление в 1,5 раза от рабочего значения. В течение 5 минут проверяемый участок должен выдерживать такое давление без нарушения целостности и образования протечек – это значит, что он прошел испытание и готов к эксплуатации в штатном режиме.

Способы опрессовки системы отопления

Существует несколько различных способов опрессовки системы отопления, каждый из которых имеет свои особенности.

Опрессовка водой. Данный способ заключается в подсоединении шланга от водопровода к крану, который размещен на коллекторе или котле. После того, как система заполняется водой, уровень давления должен дойти до 1,5 Атм.

Опрессовка посредством воздуха. Такой метод основан на подключении опрессовщика — специального компрессора, выполняющего функцию нагнетания воздушных масс. Давление у места, которое проверяется должно превысить показатели рабочего (1,5 -2 Атм.). В такой ситуации на участок, где монтируется кран Маевского, помещается переходник, который применяется для присоединения компрессора.

Для того, чтобы сэкономить на покупке дорогостоящего опрессовщика, выполняя проведение опрессовки отопительной системы своими руками, вы можете использовать автомобильный насос с манометром.

Опрессовка воздухом выполняется в той ситуации, когда отсутствует способ подключения к водопроводу, а еще и зимой, когда есть высокая вероятность того, что вода может остаться в трубах и замерзнуть. В процессе проверки воздухом целостность системы определяется исходя из показателей на манометре. Если нагнетенное давление остается на том же уровне и скачки отсутствуют, то утечек нет. Для того, чтобы увидеть свищи, предполагаемый участок нужно покрыть мыльным раствором.

https://youtube.com/watch?v=ndTXWnR-_-o

Технология гидравлического испытания в частном доме

Так как в закрытых автономных отопительных давление невелико, то для создания избыточного давления используют насосное оборудование любого типа. Возможно проведение испытания путем соединения отопительной системы с магистралью подачи воды, в которой уровень давления удовлетворяет условиям. Для запитки водопроводной водой используется сливной кран или кран, специально установленный для этих целей. Они располагаются в нижней точке, что обеспечивает свободное вытеснение воздуха.

Температура воды не должна превышать 45 градусов Цельсия. Простые конструкции системы отопления, выполненные своими силами, проходят испытания без привлечения сторонних организаций. Алгоритм действий не отличается от последовательности работ в многоэтажных домах.

При использовании воды, используемой при испытании, как теплоноситель, важен уровень ее жесткости. Требуемый показатель – 75-95 единиц. Сомнения по поводу пригодности воды могут возникнуть, если после ее использования образуется накипь на нагревательных элементах бытовых приборов (электрочайник, стиральная машина, бойлер).

Если вода в дальнейшем не будет использована, то ее сливают. Сразу же после этого необходимо залить в систему теплоноситель

Это важно при использовании стальных труб и металлических отопительных приборов, незащищенных внутри

Что такое промывка и опрессовка

Промывка и опрессовка систем отопления проводится в тех случаях, когда слой отложений в трубах становится слишком большим, для того, чтобы они могли продолжать функционировать. В качестве профилактики такие мероприятия проводятся редко, так как это удовольствие достаточно трудоемкое и дорогостоящее. Для гидропневматической промывки используются растворы кислот, которые выводят налет со стенок трубопровода наружу. Частички металла цепляются на внутренние стенки труб, тем самым уменьшая их диаметр. Это приводит к:

• повышению давления;
• увеличению скорости теплоносителя;
• уменьшению КПД;
• повышению расходов.

Что такое опрессовка системы отопления – это обыкновенное тестирование, по итогам которого можно сказать, безопасно ли пользоваться таким оборудованием или нет, а также выдерживает ли оно нужные нагрузки. Ведь никто не хочет стать жертвой разгерметизации контура и оказаться пациентом ожогового отделения. Опрессовка системы отопления проводится согласно СНиПам. Она является обязательной процедурой. После нее выдается документ, подтверждающий техническую исправность контура. Вот основные случаи, когда проводится опрессовка системы отопления:

• при сборке нового контура и сдачи его в эксплуатацию;
• после проведенных ремонтных работ;
• профилактические проверки;
• после чистки труб кислотными растворами.

Опрессовка системы отопления, проводится согласно СНиП № 41–01-2003 и № 3.05.01–85, а также правилам технической эксплуатации тепловых энергоустановок.

Из этих правил известно, что такое действие, как опрессовка системы отопления осуществляется либо воздухом, либо жидкостью. Второй метод называется гидравлическим, а первый – манометрическим, он же пневматический, он же пузырьковый. Правила опрессовки системы отопления гласят о том, что испытания водой могут проводиться, только если температура в помещении будет выше пяти градусов. В противном случае есть риск того, что вода в трубах замерзнет. Опрессовка системы отопления воздухом снимает эту проблему, она проводится в холодное время года. На практике гидравлическая опрессовка системы отопления применяется чаще, так как все стараются выполнить необходимые плановые работы до наступления отопительного сезона. Зимой выполняется только устранение аварий, если таковы возникли.

Приступать к опрессовке отопительной системы можно лишь тогда, когда от контура отсечены котел и расширительный бачок, в противном случае они выйдут из строя. Как производится опрессовка системы отопления:

• спускается вся жидкость из контура;
• затем в него заливается холодная вода;
• по мере заполнения спускается лишний воздух из контура;
• после того как набралась вода, к контуру подводится нагнетатель давления;
• как происходит опрессовка системы отопления– постепенно увеличивается количество атмосфер. При этом максимальное испытательное давление не должно быть выше, чем предел прочности разных элементов контура;
• оставляется высокое давление на некоторое время и проводится осмотр всех соединений. Нужно смотреть не только на резьбовые соединения, а и на места где спаяны части контура.

Опрессовка системы отопления воздухом проводится еще проще. Просто слить весь теплоноситель, закрыть все выходы в контуре и нагнать туда воздуха. Но таким образом, сложнее определить неисправность. Например, если в трубах есть жидкость, то при высоком давлении она будет сочиться через возможную щель. Ее легко определить визуально. А вот если жидкости в тубах нет, соответственно, и выходить кроме воздуха нечему. При этом может быть слышен свист.

А если его неслышно, при этом стрелка манометра свидетельствует об утечке, то все соединения промазываются мыльным раствором. Для того чтобы было проще, можно проверять не всю систему целиком, а разделив ее на сегменты. В таком случае легче проводить опрессовку труб отопления и определять возможные места разгерметизации.

Проверка результата

После проведения опрессовки труб отопления необходимо провести проверку результата. Для этого используются специальные приборы, такие как манометр и гидравлический насос.

С помощью манометра производят измерение давления в системе отопления. Если давление соответствует нормам, то опрессовка выполнена правильно. В противном случае, необходимо вернуться к этапу поиска и устранения причин утечек.

Также необходимо проверить наличие засоров в системе, которые могут повлиять на ее работу и эффективность. Для этого проводят промывку системы, используя специальные химические реагенты и мойки.

По окончании проверки и устранения всех неисправностей можно считать, что система отопления готова к использованию и обеспечит комфортное тепло в помещении.

Технология опрессовки в многоквартирном доме

Процедура опрессовки выполняется по единому алгоритму, проведение имеет некоторые особенности в различных случаях.

Специальные службы обязаны до и после отопительного сезона осуществлять гидравлические испытания.

Также это мероприятие проводится после ремонта или при вводе в эксплуатацию оборудования.

Итог мероприятия фиксируется документально и составляется соответствующий акт.

Перед опрессовкой проводят:

• осмотр узла подачи, трубопровода и других детали системы.
• проверку состояния теплоизоляции магистральной линии.

При эксплуатации свыше 5 лет, перед гидравлическим испытанием рекомендуется промыть систему. С этой целью заливается специальный раствор в освобожденные от теплоносителя трубы.

Завершив эти мероприятия, переходят к опрессовке. Действия имеют следующий порядок.

1. Во вновь смонтированную или промытую систему заливается вода.
2. При помощи специального нагнетающего оборудования создают повышенное давление, которое контролируется манометром.
3. Если уровень давления остается неизменным на протяжении 15-30 минут, то это говорит о герметичности системы и надежности оборудования, которое в нее включено.
4. Если наблюдается снижение давления, то выясняется причина этого.
5. Выяснив место, где происходит утечка, ее ликвидируют или меняют неисправный элемент и процедура повторяется.
6. Успешным считается испытание в случае падения давления не более 0,1 атм на протяжении 30 минут.

Опрессовка насосом батарей системы отопления по СНиП: что это такое

Испытания системы необходимы для комплексной проверки контура на прочность труб, плотность заполнения, поддержание высокого КПД.

Нормы регламентируются СНиП 41-01-2003, 3.05.01–85, а также правилами тех эксплуатации тепловых установок номер 115. Общие принципы одинаковы, различны некоторые значения.

По строительным нормам и правилам процесс проводят созданием давления, в полтора раза превышающее рабочее, причём не менее 0,6 атм.

Второй документ указывает на другие значения: 1,25 стандартного давления, минимум 0,2 атм. Последний более благоприятен, поэтому испытания обычно проводят по нему.

Сначала узнают рабочее давление. В домах до 3 этажей оно не превышает 2 атм, в пятиэтажных находится в промежутке 3–6, в больших — 7–10. При избытке срабатывает спускной клапан, если установлена автоматика. В противном случае это делают вручную.

Опрессовка что ты такое

Четыре случая необходимости

Прежде всего, опрессовка трубопроводов имеет очень мало общего с привычным всем прессом, хотя это напрямую связано с давлением. Для этого на определённом участке подаётся повышенное (опрессовочное или испытательное) давление, которое позволяет определить прочностные характеристики (допустимый предел), а также выявить все недостатки (протечки и трещины).

Давайте отметим четыре случая, при которых инструкция рекомендует производить опрессовку:

1. Когда отопительные и/или системы водоснабжения сдаются в эксплуатацию после монтажа;
2. Когда отопительные и/или системы водоснабжения сдаются в эксплуатацию после ремонта;
3. Профилактическое испытание с целью выявления утечек для канализации;
4. Плановые испытания с целью выявления возможных назревающих проблем.

Первый вариант:

• все стальные трубы при разводке соединяются при помощи резьб (ниппели, муфты) или сварки (газовой или электро), полипропилен — сварочными (паечными) фитингами, а металлопластик — компрессионными фитингами. Любой вид или тип стыковки потенциальное представляет собой место возможной протечки;
• суть проверки заключается в следующем — на определённом участке (например, опрессовка металлопластиковых труб) создаётся гидравлическое давление, которое превышает максимальное рабочее, присущее данному инженерному сооружению. Например, если отрезок водопровода в течение 2-ух, 3-ёх часов выдерживает 16 атмосфер, то при давлении 8 атмосфер можно проводить эксплуатацию.

Второй вариант:

• в бытовых условиях это, в первую очередь, касается отопления, а вообще, это опрессовка бурильных труб или каких-либо транспортирующих магистралей после ремонта. Опять-таки, если речь идёт об отоплении, то выявление слабых мест лучше всего производить в межсезонье, когда есть возможность безболезненного отключения всей системы;
• особенно важна опрессовка в межсезонье в холодных регионах нашей страны, например, в Якутии, где морозы доходят до 40-60⁰C. Следовательно, любая остановка циркуляции приведёт к ледяным пробкам.

Вариант третий:

• возможно, это кому-то покажется странным, но канализационные трубопроводы тоже нуждаются в такого рода профилактических испытаниях;
• это совершенно незаметно на малых мощностях, например, в частном доме, где отсутствует давление, и вы можете просто проверить стыки своими руками на влажность. Но если это большой дом или промышленный объект, то на стыках очень даже возможны протечки, так как там, в основном стоят уплотнители без давления.

Вариант четвёртый:

• и, наконец, плановые испытания, которые должны проводиться ежегодно между отопительными сезонами, так как стальные трубы подвержены коррозии. Примечательно, что стоимость такой проверки обходится дешевле, нежели цена прорыва в отопительный сезон;
• каждый житель многоэтажных домов, если не сталкивался, то слышал о такой ситуации, когда трубы могут начать протекать при первой подаче воды в систему, хотя в прошлом сезоне этого не наблюдалось. Именно для того чтобы исключить такие ситуации, и проводятся плановые опрессовки.

Скважины на воду

Хотелось бы отдельным пунктом выделить опрессовку скважин на воду, где все действия производятся с точностью до наоборот. То есть, здесь тоже нужно выявить возможные места протечек, только вот протечка здесь может быть не изнутри, а снаружи внутрь.

Такая труба служит для забора воды с нижних горизонтов, но по мере заглубления от начала поверхности приходится пересекать один или несколько пластов грунтовых вод, которые и могут случайно попасть в трубу.

Практика

В первую очередь, испытуемый участок отсекается от прочих инженерных систем или просто выбирается и изолируется с двух сторон отдельный участок. Для такой изоляции, как правило, используется запорная арматура, а вот, в случае с канализацией применяют резиновые пневматические заглушки.

К испытываемому участку трубопровода подключают насос для опрессовки труб, который может быть самым простым, электрическим, как на верхней фотографии или автономным, то есть, с двигателем для помпы. Выбор агрегата напрямую связан с мощностью опрессовки, то есть, если в домашних условиях вам достаточно электроприбора (3л в минуту), то для более крупных объектов понадобится аппарат с автономным двигателем.

Испытываемый участок трубопровода заполняется жидкостью — в отопительных системах 6-8кгс/см2, для теплотрасс 10-12кгс/см2. Для чугунных канализационных трубопроводов избыточное давление не должно превышать 2 атмосферы, а для пластика — 1,6атм. Утечки вы сразу заметите в визуальном режиме.

Последовательность работ

Опрессовка ведется при отключенной отопительной системе при удаленном из нее теплоносителе. Для предупреждения нарушения целостности трубопровода необходимо вести постоянный контроль уровня давления.

Испытания должны проводиться с учетом специфических характеристик системы и учитывать:

• параметры материала трубопровода;
• качественные показатели арматуры;
• этажность здания;
• схему разводки.

Система нуждается в опрессовке

Последовательность действий при проведении опрессовки унифицирована и проводится в следующем порядке:

• Часть трубопровода, которая подлежит проверке, отключают. При автономном отоплении останавливают работу котла.
• Удаляют теплоноситель.
• Отопительный контур заполняют водой с температурой ниже 45 градусов Цельсия.
• По ходу заполнения магистрали осуществляют сброс воздуха.
• В систему включается оборудование для нагнетания давления.
• Увеличивают давление до значения, предусмотренного проектом как рабочее. При этом ведется визуальный контроль состояния системы.
• Плавно повышают давление (это обязательное условие) до уровня, предусмотренного испытанием.
• Фиксируют значение давления на контрольном манометре.
• Выдерживают в течение 10 минут пробное давление.
• Визуально осматривают с целью обнаружения явных протечек, подозрительных участков соединений и иных неисправностей. Проверяют работоспособность запорной арматуры.
• Снимают показания манометра. Если падение давления не наблюдается, то считается, что система прошла испытание. Если есть неполадки, то их устраняют, и процедура повторяется.
• По итогам мероприятия составляется акт.

Воздушная опрессовка используется при отсутствии возможности использования воды или проведении испытаний при низких температурах, когда есть вероятность замерзания жидкости в трубопроводе. При использовании пневматического метода испытания показателем разгерметизации контура служит изменение показаний давления на манометре. Для определения аварийных участков места, которые могут иметь проблемы, покрываются мыльным раствором.

Манометры

Пожалуй, первое, на что обращает свое внимание инспектор при приемке опрессовки — это манометры

Поверка манометра

Каждый год манометры должны подлежать поверке. Поверка — это проверка измерительного прибора на точность показаний. Если показания манометра превышают допустимую погрешность, его нужно отправить на калибровку или заменить. Калибровка, по сути, это настройка манометра, направленная на уменьшение погрешности в точности измерений.

После поверки на корпус манометра наносится штамп Метрологической службы.

1. Месяц года (1, 2, 3 и т.д.), квартал (I, II, III, IV). 2. Знак Госстандарта. 3. Последние цифры года (здесь 2002). 4. Индивидуальный знак поверителя. 5. Шифр Метрологической службы.

Новые манометры подлежат поверке только через 18 месяцев, то есть через год после ввода в эксплуатацию. Но при проверке необходимо предоставить паспорта на эти приборы (они идут в комплекте).

Подключение манометра

Манометр должен быть подключен только через трехходовой кран или шаровой кран со спускником для сброса давления. Обычные шаровые краны не идут.

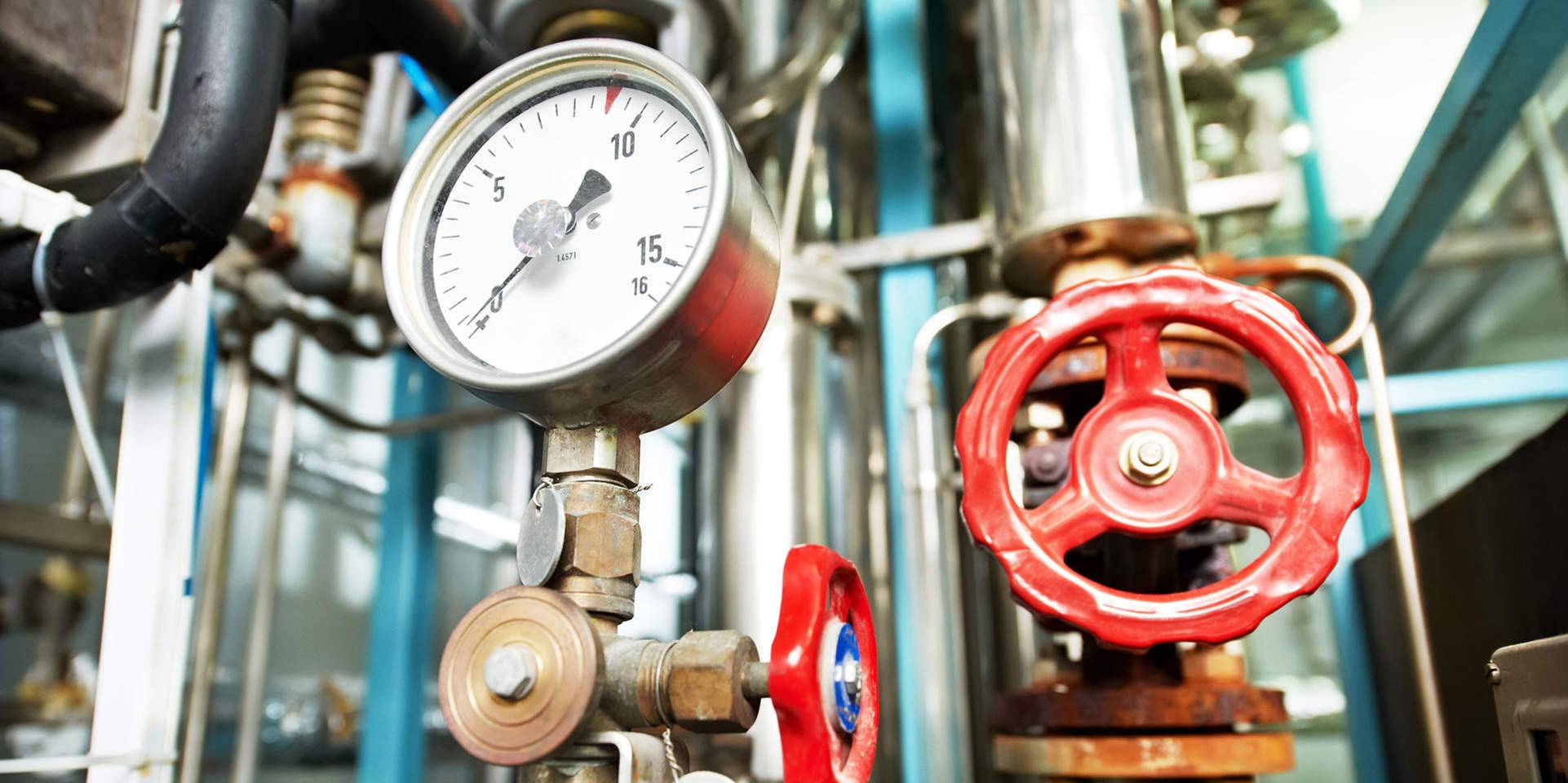

Где должны стоять манометры

По поводу места установки манометров есть целая кипа стандартов (ДБН В.2.5-39 — Тепловые сети, СНиП 2.04.01 — Внутренний водопровод и канализация зданий, СНиП 2.04.05 Отопление вентиляция и кондиционирование, СНиП II-35 Котельные установки). Простыми словами скажу так: манометры должны стоять до и после любого оборудования, которое может повлиять на изменение давления: на всех отходящих и проходящих трубопроводах до и после запорной арматуры, до и после регулирующего оборудования, до и после грязевиков (для контроля его состояния) и т.д.

Ещё один нюанс, на который может обратить внимание инспектор, — это номинал манометра. В тепловых пунктах должны стоять манометры номиналом до 1.6 МПа (16 бар)
