Что такое охранная зона водопровода и зачем она нужна

Общие сведения о зонах санитарной охраны (ЗСО)

В вышеобозначенном документе определяются три санитарные зоны вокруг источника водоснабжения.

• Первая зона строго режима.
• Вторая и третья считаются зонами ограничения.

При этом для каждого пояса разработаны свои нормы, то есть, размер границ, правила эксплуатации и использования по назначению, комплексы мероприятий, с помощью которых можно улучшить состояние зоны и самого источника воды, требования по воспрепятствованию их загрязнения.

Пояс номер один ЗСО

Это площадь вокруг источника воды, внутрь которой входят сооружения и водозаборное оборудование. Цель создания этого пояса – охрана источника, чтобы в него не попали какие-либо загрязнения.

Огражденная первая зона

Как определяются границы? Понятно, что центром зоны будет выступать скважина водозабора. От нее во все стороны будут откладываться расстояния, обозначенные в СанПиН документе.

• Если скважина пробурена на участке, где полностью исключается ее загрязнение, а также загрязнение почвы, то размер границ составляет 15-25 м.
• То же расстояние, если водозабор располагается в благоприятных условиях эксплуатации. В основном учитываются гидрогеологические условия.
• Если скважина защищена надежными горизонтами, то расстояние можно увеличить до 30 м.
• Если горизонты защищены недостаточно, то расстояние увеличивается до 50 м.
• Если на скважине устанавливаются водопроводные башни, то ширина пояса может быть и 10 м. В некоторых случаях, учитывая конструкцию башни, первый пояс можно исключить, потому что само сооружение уже является максимальной защитой.
• Прокладка трубопроводов до 1000 мм также определяет зону охраны. Если труба укладывается в сухой грунт, то пояс определяется 10 м, если в мокрый, то 50 м.

Второй пояс ЗСО

Вторая зона санитарной охраны источников питьевого водоснабжения организуется с целью защитить подземные воды от негативного воздействия микроорганизмов и химических веществ. Точных расстояний этой зоны не существует. Их специально рассчитывают с учетом различным методов, в которые входят аналитические методы, численные и даже графоаналитические. В основу расчетов вкладываются гидродинамические алгоритмы.

Огражденная вторая зона

Суть расчетов заключается в том, что различные загрязнения с атмосферными осадками могут проникнуть вглубь земли и достигнуть водоносного пласта. Так вот определяется то расстояние, чтобы эти загрязнения не дошли до этого пласта водозабора. По сути, это будет определяться временем, за которое вода внутри пласта самоочистится. К примеру, если загрязнения попали в водоносный слой за 500 м до скважины, то дойдя до нее, они должны очиститься самостоятельно под действием природных факторов. Такое свойство подземные воды имеют. Особенно это относится к жизнедеятельности микроорганизмов. Они, находясь долго в воде, или погибают, или становятся неспособными воздействовать на организм человека.

Правда, проводя такие расчеты, очень сложно определить, как будут себя вести микроорганизмы внутри водоносного слоя. Ведь всегда есть вероятность, что они попадут в породу и останутся там надолго. Такие процессы не изучены. Поэтому размер второго пояса санитарной охраны источников водоснабжения увеличивают на определенную величину. Так сказать, организуют ее с запасом.

Третья зона ЗСО

Санитарные требования к водоснабжению очень строгие, именно поэтому к третьему поясу относятся с большим вниманием, потому что именно он является защитой от химического воздействия на водоносный пласт, из которого производится водозабор. И здесь, как и в случае со второй зоной, границы определяются на основе расчетов. Схема ЗСО

Схема ЗСО

Схема ЗСО

Из расчетов становится понятным, что в основе установки границ пояса учитывается время, за которое химические вещества, попавшие водоносный пласт, дойдут до водозаборной скважины. И эта временная величина определяется числом – 10000 суток. Приличный показатель, который соответствует времени эксплуатации самой скважины. То есть, пока химикаты доберутся до водозабора, его эксплуатация закончится.

Понятно, что такие допущения при расчете второго и третьего пояса санитарной охраны источника водоснабжения связаны с неизученностью процессов, происходящих внутри водоносных пластов и окружающих их пород. Именно поэтому границы двух зон устанавливаются приблизительно, но с учетом определенного запаса, который дает надежду, что скважина водозабора не будет загрязнена.

Тонкости прокладки канализации

Аварии на канализационных сетях – частое явление, и виной тому не только естественный износ труб и систем. Канализация, как и водопровод, имеет охранную зону, но ее не принято обозначать табличками и знаками. О наличии канализационных труб и их расположении приходится судить по колодцам, закрытым массивными металлическими крышками с метками «К» или «ГК».

Прежде чем начинать земляные работы в охранной канализационной зоне, положено изучить планы и схемы инженерных коммуникаций, получить соответствующие рекомендации и консультации специалистов.

Иначе легко разбить трубу канализации одним неосторожным толчком ковша экскаватора, а кто потом посчитает убытки и материальные затраты на восстановление? А если рядом проходит водопровод, то ущерб и негативные последствия увеличиваются многократно.

Буквы «К» или «ГК» на крышке канализационного люка обозначают канализацию или городскую канализацию соответственно, на крышке водопроводного колодца должно быть написано «В»

Охранная зона сетей канализации устанавливается пропорционально сечению трубы:

• до 0,6 м в поперечнике — не меньше 5 метров в обе стороны;
• от 0,6 до 1,0 м и более — по 10-25 метров.

Во внимание приходится брать сейсмологические характеристики местности, климат и среднемесячные температуры, влажность и промерзание почвы, особенности грунта. Наличие неблагоприятных факторов – повод для увеличения охранной зоны. Регламентируется и расстояние до канализационных сетей, размещенных под землей, от таких объектов:

Регламентируется и расстояние до канализационных сетей, размещенных под землей, от таких объектов:

• от любых фундаментов канализация должна отстоять на 3-5 метров (для напорной расстояние больше, чем для самотечной);
• от опорных конструкций, ограждений, эстакад отступ составляет от 1,5 м до 3,0 м;
• от железнодорожного полотна — 3,5-4,0 м;
• от автодорожного бордюра на проезжей части — 2,0 м и 1,5 м (нормативы для напорной и самотечной канализации);
• от канав и кюветов — 1-1,5 м от ближнего края;
• уличные осветительные столбы, стойки контактных сетей — 1-1,5 м;
• опоры высоковольтных электролиний — 2,5-3 м.

Цифры справочные, точные инженерные расчеты позволяют получить более обоснованные данные. Если не избежать пересечения водопроводных и канализационных труб, водопровод надо размещать выше канализации. Когда это технически сложно осуществить, на канализационные трубы надевается кожух.

Пространство между ним и рабочей трубой плотно утрамбовывается грунтом. На суглинках и глинах длина кожуха составляет 10 метров, на песках — 20 метров. Пересекать коммуникации разного назначения лучше под прямым углом.

Более подробно о расчетах уклона канализационных труб можно прочесть в этой нашей статье.

При масштабном прорыве канализации приходится отключать подачу водопроводной воды, чтобы если не остановить, то хотя бы уменьшить выброс фекальных вод наружу

При вскрытии водопроводных и канализационных труб в связи с ремонтом применять технику в земляных работах разрешается до определенной глубины. Последний метр земляной толщи над трубой снимается аккуратно вручную без использования инструмента с ударным и вибрационным действием.

Категорически запрещено при прокладке задевать канализацией санитарные зоны водопроводов, но в городе требования менее жесткие.

В городских условиях при вынужденном параллельном расположении магистральных водопроводных и канализационных труб положено выдерживать следующие дистанции:

• 10 м для труб до 1,0 м в поперечнике;
• 20 м при диаметре труб более 1,0 м;
• 50 м – на мокром грунте при любом диаметре трубы.

Для более тонких труб бытовой канализации расстояние до других подземных коммуникаций определяется своими нормативами:

• до водопровода – от 1,5 до 5,0 м в зависимости от материала и диаметра труб;
• до дождевых дренажных систем – 0,4 м;
• до газовых магистралей – от 1,0 до 5 м;
• до кабелей, проложенных под землей – 0,5 м;
• до теплоцентрали – 1,0 м.

Последнее слово о том, как обеспечить безопасное сосуществование водопровода и канализации, остается за специалистами предприятий водоканала. Все спорные моменты должны решаться еще в процессе проектирования и не всплывать на стадии эксплуатации.

Если не контролировать бытовые и производственные стоки, мусорные свалки, количество химических удобрений и ядов на полях, водные запасы придут в негодность

Ограничения и их причины

Практически никакие работы нельзя проводить в зоне дренажа. Если что-то нужно сделать, это должно быть согласовано.

Колодцы на даче

Ну а если территория совсем частная, проконсультироваться с инженером все же стоит. Не забывайте, что даже если вы владеете участком земли, ответственность за его состояние несет владелец.

И это нормально, ведь в земной экосистеме все зависит друг от друга. Если инфекция возникает в одном месте, она затронет близлежащие районы.

Круговорот веществ в природе имеет глобальное значение. Прорвавшаяся где-то канализация повлияет на экосистему в целом, пусть даже и малозаметно.

Ремонт системы давления

Если говорить о последствиях в районе аварии и зоны очистки сточных вод, то они отнюдь не малозаметны. Это приводит к проблемам для окружающей среды, а значит и для людей. Последствия также негативно сказываются на окружающих зданиях, коммуникациях, в том числе на водопроводе.

Вот к чему приводит несоблюдение правил в охраняемой зоне канализации:

• к заболеваниям человека, животных, растений;
• к нарушению баланса в окружающей среде из-за чрезмерного размножения микробов;
• к ухудшению качества элементов зданий и окружающих сооружений.

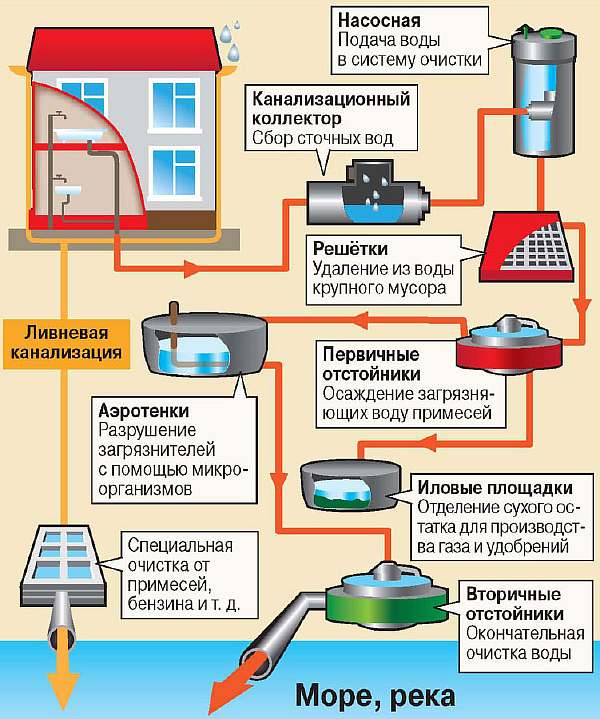

Принцип очистки воды

Поэтому устанавливается периметр зоны безопасности и накладываются ограничения на определенные действия в ее пределах. И все это регулируется СНиП, ГОСТ и СанПиН. Потому что иначе везде возникали бы технические, экологические и эпидемиологические проблемы.

Что делать запрещено

Правила СНиП накладывают ограничения на любую строительную деятельность в зоне водосбора. Кроме тех, которые необходимы для обслуживания системы канализации и ликвидации аварий. Это должен делать профессионал.

В охранной зоне запрещается:

• строительство;
• сажать деревья;
• ведение запасов.

Сетевое устройство

Согласно требованиям СНиП (СП) создание каких-либо препятствий для доступа к коммуникациям в принципе невозможно. Ведь это будет означать, что в случае аварии ремонтная бригада не сможет вовремя устранить причину и последствия.

Посмотрите видео ниже об охраняемых территориях.

Почему такие действия под запретом

Строительные работы должны проводиться в строгом соответствии с существующими правилами. Отклонения от норм приведут к тому, что отдельные участки дренажной сети будут подвергаться избыточному давлению.

Кроме того, он препятствует доступу к связи в течение рабочего периода. А если они заключаются в сооружении каких-то подземных сооружений, то это еще и препятствует своевременному доступу к канализации.

Схема городских сетей

Прокладка подземных коммуникаций также может в перспективе затруднить доступ к аварийному участку канализационной сети. А иногда и подвергать жизнь техника опасности.

Если это никак не задокументировано и об этом не знает ремонтная бригада, возможны аварии. Даже если кабель проложен в кабель-канале.

Но прокладка телефонных кабелей также имеет решающее значение. Фактически во время эксплуатации доступ к канализационной сети будет ограничен.

Укладка гравитационной системы

Так что все коммуникации, проложенные самовольно, зафиксированные в документах, в охранной зоне запрещены. Особенно, если это линии электропередач, газопровод или водопроводная сеть.

Посадка деревьев запрещена по распоряжению надзорных органов и нормам СНиП (СП). Причина этого в том, что корни многих видов имеют тенденцию расти глубоко.

Корни деревьев могут уничтожить практически все, включая канализационную сеть. А это приведет к утечкам разной степени и в разных местах, заражению растений и другим экологическим и техническим проблемам.

Очистные сооружения недалеко от города

Запрещено складировать как стройматериалы, так и мусор независимо. Во-первых, если рядом с системой находится много вещей с большой общей массой, в некоторых случаях это увеличивает давление на канализацию до критического давления. Во-вторых, перекрывает свободный доступ к канализационной сети.

сохранение свободного прохода в охранной зоне – общий принцип СНиП и СП для многих сооружений, и не только для канализационных сетей. То же самое относится, например, к линиям электропередач. Так что любые препятствия в этой зоне, если они не согласованы с контролирующими органами, автоматически признаются незаконными.

Санитарно-защитные зоны очистных сооружений в соответствии с нормами СНиП (СП) и СанПиН

Это особенно критично, когда правила нарушаются в мегаполисах. Ведь то же ГУП «Москоллектор» не сможет получить доступ к проблемному участку сети. Но это не только канализация, но и кабели связи.

Установка поясных границ ЗСО водных бассейнов под землей

Для 1-го пояса СанПиН 2.1.4.1110-02 устанавливает следующие нормативы границ:

Зоны забора воды из подземных водных горизонтов обязаны размещаться за пределами территориальных границ производств и жилых домостроений.

Расстояние от водозаборного источника до конечной границы 1-го пояса принимают не меньше:

• 30 м при эксплуатации хорошо защищенного подземного водного бассейна;
• 50 м – при отсутствии защиты подземного водного горизонта.

1-й пояс обязан заканчиваться на расстоянии не меньше 30 и 50 м соответственно для защищенных и незащищенных крайних скважинных источников.

К защищенным относят с напором или без напора водные бассейны, расположенные между пластами грунта, имеющие водонепроницаемую кровлю, исключающую проникновение в водный горизонт вод из верхних водоносных пластов.

К водным источникам с недостаточной подземной защитой относят:

• бассейны, расположенные в 1-ом водоносном горизонте, при этом наполнение поверхностными грунтовыми водами происходит по всей их площади;
• под напором и без напора водные бассейны, в которые проникают воды из верхних слоев через водные биологические окна, водопроницаемую кровлю, из водных бассейнов и ручьев посредством взаимодействия по законам гидравлики.

При эксплуатации подземных водозаборных горизонтов с наполнением водных ресурсов искусственно, граница 1-ой полосы принимается равной не меньше 50 м от зоны забора вод и не меньше 100 м от фильтрующих инженерных объектов (бассейнов, каналов).

При расстоянии между точкой забора вод и водоемом меньше 150 м в границу 1-го пояса входит прибрежная зона.

Границы 2-го и 3-го поясов. При их определении учитывают следующие факторы:

• тип водозаборных источников (отдельно стоящие, группой или линейно расположенные скважины, дренажные каналы горизонтального размещения);
• объем забора вод с учетом снижения их статического уровня в бассейне под землей;
• питание, дренаж и особенности гидрологии водного бассейна.

Границы 2-го пояса определяются путем математических расчетов по правилам гидродинамики учитывая, что в случае загрязнения территории микробами вне его, заражение не должно достичь водозаборного водного бассейна.

Территория 3-го пояса для защиты водных бассейнов от загрязнений химреагентами также устанавливается расчетными методами по формулам гидродинамики. По формулам вычисляется время перемещения вредных химреагентов к водозаборному бассейну с учетом того, что оно должно быть меньше эксплуатационного срока источника (от 25 до 50 лет).

Если эксплуатационный срок водозабора неограничен, территорию 3-го пояса увеличивают сверх норматива для долговременной эксплуатации водного бассейна без возможности его заражения.

Рис. 7 Климатические районы

Охранная зона канализации: нормативы и последствия несоблюдения

Бытовые стоки, также как и стоки от промышленных предприятий, могут быть опасны для источников водоснабжения, растений и окружающей среды. Именно по этим причинам было введено понятие охранная зона канализации. Какие требования предъявляться к защите канализационных сетей? Есть ли последствия несоблюдения действующего законодательства? На эти и иные вопросы можно получить ответы, ознакомившись с материалом, представленным в статье.

Зона со специальными условиями использования

Охраняемая зона: запреты и последствия их нарушения

Зона охраны канализационных сетей – это определенная нормативами территория, на которой запрещено:

1. сажать деревья и кустарники;
2. производить какие-либо земляные работы;
3. строить дома, складские помещения и иные сооружения;
4. хранить строительные материалы;
5. обустраивать свалки мусора;
6. строить дороги, в том числе и временные, например, из железобетонных плит;
7. загораживать доступ к магистральной системе.

Причинами введения ограничений являются:

• возможность повреждения труб сетей канализации или водопровода как результат выполнения определенных видов работ (земельных, строительных и так далее);
• разгерметизация системы;

Разгерметизация трубопровода после проведения земельных работ

возможность загрязнения окружающей среды.

Нормативы, учитываемые при создании охраняемой зоны

Сколько метров составляет охранная зона? Для определения расстояний от канализационного трубопровода до безопасной территории следует руководствоваться нормами, установленными документами:

1. СНиП 2.07.01-89. Документом устанавливаются:

Производительность очистного сооружения, м³/сутки	Минимальная площадь участка, га
до 700	0,5
от 700 до 17 000	4
от 17 000 до 40 000	6
более 40 000	12

Промышленные сооружения для очистки стоков

минимальные расстояния до иных объектов:

Наименование объекта	Расстояние, м
От напорной канализации	От безнапорной или ливневой канализации
Любые здания	5	3
Заборы, ЛЭП	3	1,5
Проезжая часть	5	3
Колодцы, скважины и иные виды источников вода для питья	50	30
Деревья, кустарники	3	3
Реки, ручьи	10	8
Водохранилища	30	20

Расстояния охранной зоны

Размеры охранных зон некоторых объектов

Правила и существующие нормы выбора места для расположения автономной канализации представлены на видео.

Последствия несоблюдения требований

О наличии охранной зоны канализационной сети могут предупреждать следующие знаки:

производить земляные работы запрещено;

Знак о наложении ограничений на проведение земельных работ

буква К на крышке канализационного люка.

Предупреждение о расположении канализационной системы

За повреждение канализационных труб статьей 7.7 КоАП предусмотрены штрафные санкции в следующих размерах:

1. для частных лиц — 1 000 – 1 500 рублей;
2. для должностных лиц – 2 000 – 3 000 рублей;
3. для юридических лиц – 20 000 – 30 000 рублей.

Ответственность за нарушение требований санитарных служб будут нести:

• обслуживающие организации сетей канализации, если в охранной зоне не установлено специальных предостерегающих табличек или знаков;
• организации или частные лица, действия которых привели к нарушению работы системы, если установленные знаки или предупреждающие таблички, а также требования проектной документации при строительстве определенных объектов были нарушены.

Кроме административной ответственности виновник аварии на канализационных трубопроводах будет обязан:

• устранить аварию самостоятельно или оплатить работы по восстановлению системы в полном объеме;
• оплатить ущерб, причиненный неправомерными действиями окружающей среде.

Все работы в охранной зоне можно производить исключительно после ее уточнения границ и получения соответствующего разрешения. В противном случае можно причинить существенный вред окружающей природе, а также жизни или здоровью людей.

Охранная зона водовода (водопровода): сколько метров от подземного трубопровода, СНиП и СП

Охранная зона водопровода – специальный термин для определения необходимого расстояния от водопровода, водовода и водозабора, которое подлежит строгому соблюдению по нормам СНиП и СП.

Основные действующие нормы дистанцирования разработаны на основе проведенных и зафиксированных научных исследований в области санитарии и гигиены – СанПиН. Охранные зоны направлены на предотвращение загрязнения источников воды.

СНиП и его актуализированная редакция – СП – определяют удаленность средств подачи воды от потенциальных угроз.

Что такое охранная территория

Охранная зона – одна из разновидностей зон с особыми условиями эксплуатации или оберегания определенных территорий, размеры и содержание которых регламентируются действующим законодательством Российской Федерации. К понятию охранной территории относят:

• собственно, охранные (обеспечивающие целостность и отсутствие повреждения как самого сооружения, так и потенциального вреда, который может принести оберегаемый ограждением или законодательными нормами объект;
• санитарно-защитная зона выполняет двойную функцию – санитарную, противоэпидемиологическую и протекторную – оберегание и удаление от сооружений, представляющих потенциальную угрозу повреждения;
• водоохранные зоны, препятствующие загрязнению водоемов, из которых вероятно проведение обеспечения населения водой;
• зоны санитарной охраны источников питьевой воды и жидкости для хозяйственно-бытового снабжения;
• другие охранные зоны – возле аэродромов, затоплений, охраняемых культурных и исторических объектов.

Работы по прокладке канализации в городе

Цели законодательного ограничения, проведенного на федеральном уровне, – утвердить особые условия эксплуатации или исключение их из иного использования, кроме как по прямому назначению. Дистанцию, на которой следует располагать объекты от территорий культурного или исторического наследия, может определять постановление правительства региона.

Рыбоохранные и водоохранные территории и их разграничение зафиксированы на уровне федерального законодательства. Сколько метров в каждую сторону составляет охранная зона газо- и нефтепроводов, нефтепродукто- и аммиакопроводов, трубопроводов для полноценного удовлетворения бытовых потребностей населения, определяют соответствующие СНиП, СанПиН и СП.

Санитарные нормы для водопроводов

Согласно санитарным нормам и правилам, санитарная зона – дистанция, которую нужно соблюдать от любой трубы, в которой производится транспортировка воды. Причем независимо от ее личной или государственной принадлежности, заполненности из подземных или надземных источников.

Замена трубопровода канализации

Санитарная зона водопровода – дистанция, соблюдение которой необходимо для предотвращения потенциального загрязнения водопроводных сетей или иных источников водоснабжения.

Поскольку СанПиН, определяющий защитную территорию, создан на основании Федерального Закона № 52, несоблюдение требований грозит серьезными неприятностями нарушителям существующих правил. В связи с этим стоит отметить следующее:

• отсутствующая или созданная с нарушением существующих норм, охранная территория и санитарная зона водопровода наказываются денежным штрафом, нередко достаточно ощутимым для бюджета;
• эксплуатация коммуникаций, в соответствии с существующими постановлениями, регламентируется Кодексом об административных правонарушениях (КоАП);
• нарушение санитарных зон водоемов и других источников водоснабжения может составлять для юридических лиц до 40 тысяч руб., а для физических – до 2 тыс. руб. и более в зависимости от тяжести совершенного проступка;
• зона водопровода не может использоваться для любого вида строительства или реконструкции, если только речь идет не о сооружениях, имеющих непосредственное значение для его функционирования или защитных мероприятий санитарно-эпидемиологической направленности;
• зона водопровода предполагает отсутствие в близком соседстве канализации, сточных вод, сельскохозяйственных угодий, в которых производится применение ядохимикатов;
• строгие ограничения наложены на соседство с мусорными свалками, захоронение любого вида отходов и даже на рубку леса, если только она не санитарная.

Правительство России приняло ряд постановлений и документов, которые показывают, что понятие «охранная зона» относится не только к водозабору. Оберегающим мероприятиям подлежит весь путь транспортировки воды по водопроводу, начиная от источника и далее по всей протяженности.
