Элементы конструкции и требования к ограждению кровли

Правильная установка снегостопоров разных видов

В зависимости от вида технология монтажа снегозадержателей на металлочерепицу будет несколько отличаться.

Трубчатые

Примерный комплект для трубчатого снегозадержателя:

• опоры — 4 шт. на 3-метровую трубу;
• трубы;
• саморезы для крепления опор;
• болты и гайки для состыковки труб;
• резиновые прокладки;
• заглушки.

Комплект трубчатого снегозадержателя Elite 40×20 Univer

Этапы монтажа:

1. Прикрутите опоры по уже отмеченным и просверленным точкам. Прокладки размещают между опорой и кровлей: в верхней точке — одну, в нижней — две.
2. Вставьте в отверстия кронштейнов трубы снегозадержателя.
3. Соедините трубы соседних снегозадержателей с помощью болтов и гаек из комплекта.
4. При необходимости излишки труб отрежьте лобзиком или ножовкой по металлу.
5. Если в комплекте есть заглушки, вставьте их в торцы крайних трубок.

Решётчатые

В комплекте нужно иметь:

• решётку;
• опоры;
• кронштейны для крепления решёток к опорам;
• болты с гайками;
• шайбы.

От предыдущего способа этот отличается только сборкой снегозадержателя. Есть несколько вариантов:

• самый простой, когда опора одновременно является ещё и держателем (кронштейном), как в случае с трубчатым;
• решётка крепится к опоре с помощью дополнительной детали — кронштейна;
• опора и кронштейн являются разными деталями.

Фотогалерея: варианты сборки решётчатого снегозадержателя

Сборка решётчатого снегозадержателя из трёх деталей:

1. На крыше устанавливаются опоры с соблюдением всех вышеизложенных правил их крепления.
2. К опорам крепятся кронштейны — держатели решёток.
3. К кронштейнам болтами прикручиваются решётки.

Во время монтажа работы прибавится, зато конструкция будет более крепкой, устойчивой к изгибам.

Бревенчатые

В комплект входят:

• стойки (опоры);
• бревно;
• саморезы.

Снегозадержатель, стилизованный под бревно, монтируется точно так же, как трубчатый, с небольшой разницей: в опору-держатель вставляются не две трубки, а одна большего диаметра. Кроме того, брёвна стыкуются, не вставляясь друг в друга, а устанавливаются рядом с минимальными зазорами.

Есть разница в конструкции опор: это могут быть и петли, как на фото выше, и крюки. Во втором случае бревно кладётся на опоры, монтаж упрощается.

Опорами служат крюки, а бревно здесь самое настоящее

Уголковые

Уголковый снегостопор имеет очень простую конструкцию и комплектацию. Кроме уголка и саморезов, в набор часто входит усиливающая пластина, она вставляется внутрь и служит дополнительным ребром жёсткости.

Уголок с усиливающей пластиной

Особенности установки уголковых снегозадержателей:

• опор и кронштейнов нет, уголок прикручивается сразу к кровле.
• уголки устанавливаются в несколько сплошных рядов или по отдельности в шахматном порядке. Как и в случае с другими видами снегозадержателей, первая линия должна проходить над несущей стеной.
• уголок крепится на гребнях волн металлочерепицы. Как правило, он упирается передней планкой в ступеньку (рельеф).
• передняя сторона уголка, обращённая к коньку, должна составлять с поверхностью кровли прямой угол.
• сначала крепится передняя планка длинными саморезами, чтобы они дошли до обрешётки. Нижняя (задняя) планка прикручивается к кровле короткими саморезами.

Разделение крыш на виды

Разглядывая кровлю у различных зданий можно заметить одну особенность – она часто отличается друг от друга.

Именно поэтому существует четкое разделение на две группы, которые также разбиты на подгруппы.

К первой группе относится плоская крыша. Данный тип кровли не должен вызвать никаких трудностей по сооружению ограждений.

Пологая крыша с металлическим ограждением установленным строго вертикально

А вот вторая группа – скатная кровля, может вызвать больше трудностей, чем кажется. В данном случае нормы ограждения кровли следует применять к нескольким подгруппам отдельно.Первая подгруппа – ограждения на одно или двухскатные (четырехскатные) крыши, вторая – мансардные, где угол расположения кровли достаточно высок. К третьей подгруппе относится многощипцовая кровля, где установка ограждений требует индивидуальных расчетов.

На рисунке изображена многощипцовая крыша – проект ограждения подбирается индивидуальный

Все крыши следует разделить еще и на эксплуатируемые и на неэксплуатируемые. Данный фактор также влияет на установку ограждений.

Эксплуатируемая кровля

Давайте поговорим об особенностях крыш, которые постоянно используются людьми для каких-либо целей: установка оборудования, проведение ремонтных работ, уборка снега и многое другое.

Обращаясь к СНиПу 21 01 97, стоит отметить, что кровельное ограждение должно быть установлено на любом здании, высота которого более 10 метров. Также сказано, что угол наклона кровли, в таком случае, не более 12 %.

Также стоит отметить, что устанавливаются кровельные ограждения по ГОСТ 25772-83 «Ограждения лестниц, балконов и крыш стальные».

Особенности трактовки указанных стандартов:

• Высота ограждения на кровле по СНиП зависит от общей высоты здания. На объектах с общей высотой до 30 метров, допустима установка заграждения с габаритами от 1100 мм. На объектах от 30 и более метров, конструкции должны быть не менее 1200 мм.
• Если ограждение устанавливается уже на имеющийся парапет, то следует габариты парапета вычесть из общих размеров.
• Тонкости ГОСТа касаются также и процесса изготовления каркаса. Так расстояние между горизонтальными стойками должно быть не более 300 мм. Для вертикальных элементов правило еще жестче – не более 100 мм.

Установка лестницы на эксплуатируемой крыше обязательна

Неэксплуатируемая кровля

Главная особенность данного раздела – отсутствие жестких требований, ведь выход людей на крышу не предусмотрен. Но не стоит забывать и о чрезвычайных ситуациях, когда использование кровли просто необходимо, это связано не только с работоспособностью оборудования, но и человеческими жизнями.

Поэтому на неэксплуатируемых крышах устанавливаются специальные мостики и трапы, предотвращающие падение человека. Они изготавливаются с учетом правильного распределения всей массы тела на поверхности настила.

Надежный трап, позволяющий без проблем передвигаться по скатной кровле

В данном случае все требования СНиПа 21 01 97 остаются прежними, а вот для монтажа ограждения кровли ГОСТ 25772 83 вносит некоторые изменения:

• Минимальная высота заграждения для любого типа зданий и независимо от этажности должна быть не менее 600 мм.
• Расстояние между вертикальными и горизонтальными элементами конструкции нельзя делать более 300 мм.

После того, как вы ознакомились с вышеописанной информацией, можно перейти к следующему разделу, в котором описываются все варианты изготовления ограждений и заборчиков.

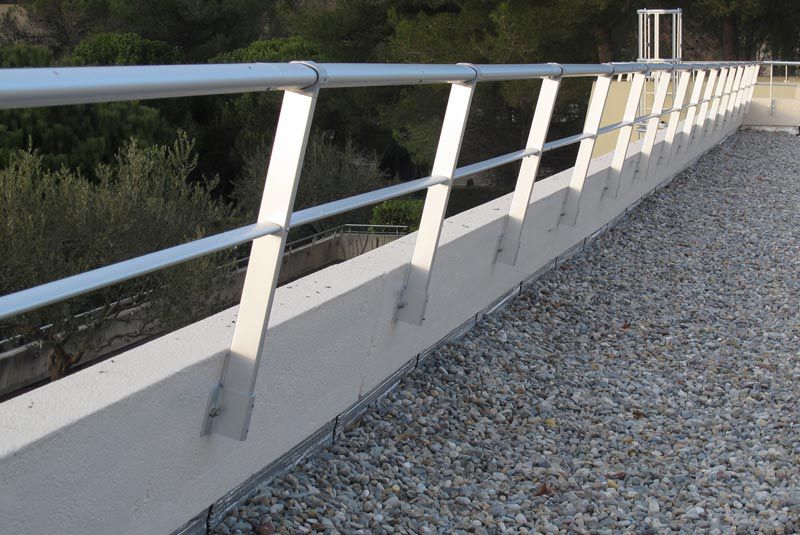

Ограждение плоской кровли

Жильцы частного дома с плоской крышей, прожившие в нем хоть пару лет скажут вам, что обслуживать кровлю работа не из легких. Например, профилактический осмотр необходимо проводить пару раз в год, а очистку крыши гораздо чаще. Ограждение плоской кровли обезопасят ваше нахождение на высоте и не позволят упасть на землю. О том каких размеров оно должно быть я расскажу в данной статье.

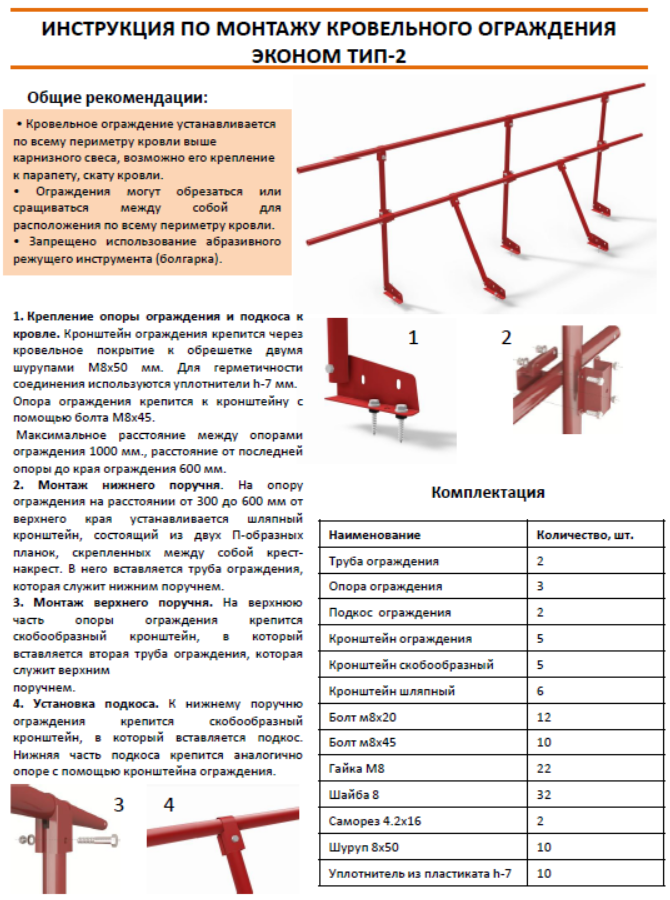

Части ограждения

Если вы решили установить на свою крышу защитное ограждение, то оно должно охватывать весь периметр кровли. Для экономии финансов некоторые из защитных элементов могут комбинироваться со снегодержателями, дабы предотвратить не только возможное падение рабочего, но и резкого схода большого количества снега.

Кровельные ограждения на плоских крышах в обязательном порядке должны включать в себя описанный ниже комплект деталей:

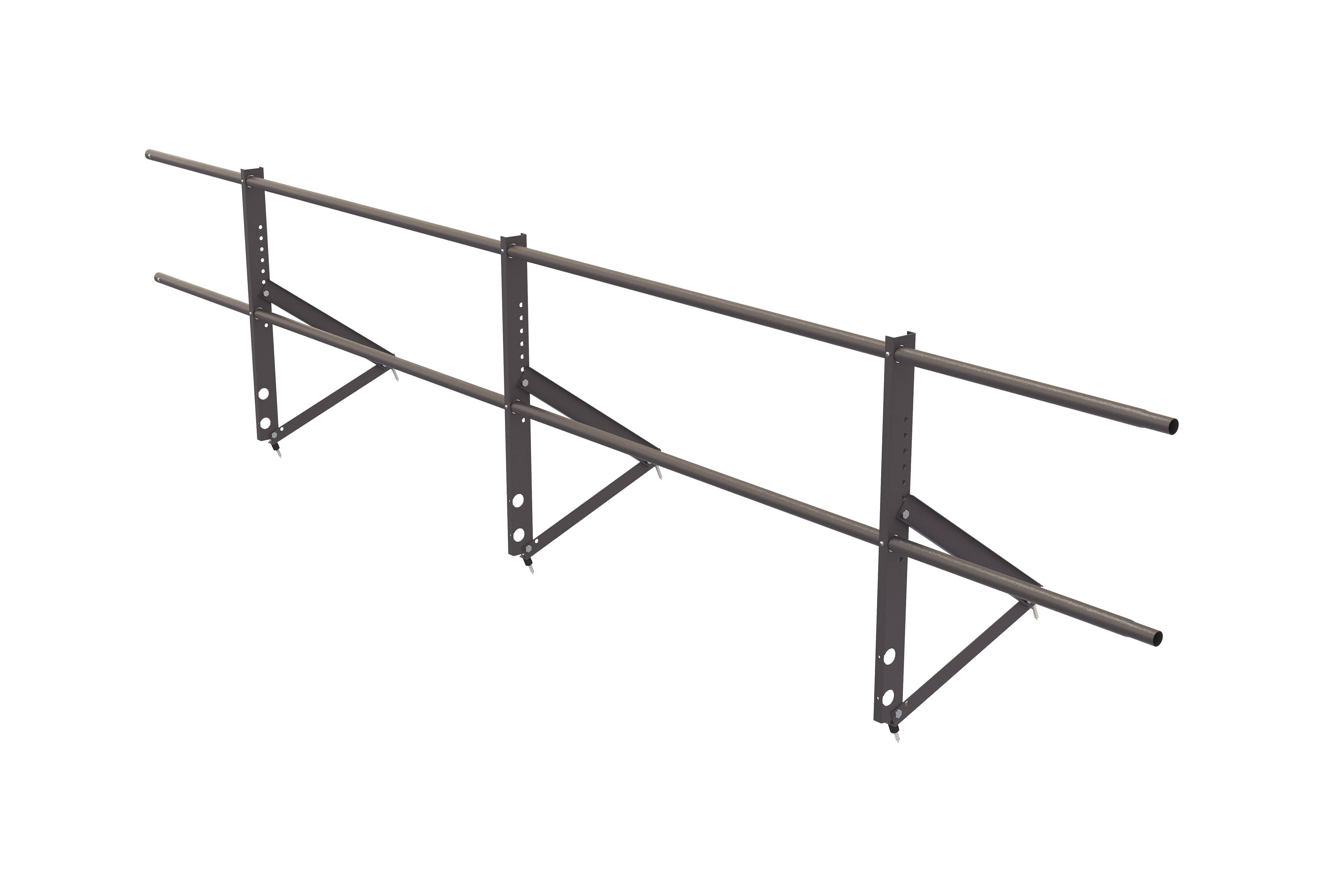

1. Опорная стойка
2. Оградительные элементы
3. Универсальные кронштейны
4. Крепежи

Теперь, давайте рассмотрим каждый из них более детально.

Данная составляющая кровельного ограждения имеет вид обыкновенной трубы. Толщина металла, как правило, составляет от 1,4 миллиметров. Деталь может быть, как круглого, так и квадратного сечения. После крепежа к ней прикручиваются поперечные оградные планки. Высота элемента подбирается от кровельного типа. Не смотрите на то, что ограждение будет казаться маленьким, это мнение поменяется, когда вы поставите его на парапет.

Основные элементы ограды

Опытные кровельщики называют данные элементы основанием. Оно собирается из труб круглого (но иногда и квадратного) сечения. Если говорить простым языком, то это обыкновенные перила. Их устройство происходит на опорные стойки. Что касается их размеров, то, как правило, они продаются по 2 метра в длину с толщиной металла 1,4 миллиметра. Стоит заметить, что каждая труба с одной стороны имеет специальный обжим, позволяющий бесшовно скрепить их между собой.

Универсальные кронштейны

Кронштейны, как и во всем строительстве выполняют функцию крепления. Здесь они будут фиксировать опорную стойку на обрешетке крыши. Зачастую такие элементы используются еще в качестве регулировщика. Благодаря этому, при необходимости, можно установить заграждение строго вертикально.

В качестве крепежей используются саморезы, болты с гайками и другие подходящие детали. Стоит отметить, что их подбор напрямую зависит от кровельного покрытия. Например, для крепежа поверх профнастила лучше всего подходят саморезы с резиновой подкладкой.

Разновидность кровельных ограждений в зависимости от типа плоской крыши

Если вы хоть немного разбираетесь в строительстве, то наверняка знаете, что такое эксплуатируемая и неэксплуатируемая кровля, а если нет, то придется вкратце вам это поведать.

Эксплуатируемая кровля представляет собой обычную поверхность с жестким основанием. Кровельный пирог включает в себя стандартные материалы: гидроизоляционный, пароизоляционный слой и утеплитель. В данной разновидности крыши гидроизоляция укладывается под утеплительные плиты (такое расположение слоев называется инверсионным), а уже утеплитель закрывается прочной стяжкой. Благодаря этому на поверхности крыши можно оборудовать зону отдыха, мастерскую или что-нибудь еще.

Неэксплуатируемая кровля – прямая противоположность вышеописанному типу. В процессе строительства и последующего обслуживания кровельной плоскости нельзя наступать на поверхность, иначе вы повредите тонкий слой покрытия и нижележащих слоев. Работы на такой поверхности можно осуществлять лишь при сооружении специальных мостиков или трапов, по которым будет безопасно передвигаться. Как правило, слои такой крыши создаются традиционным методом.

Теперь, когда вы понимаете, что такое эксплуатируемая и неэксплуатируемая крыша, можно приступать к дальнейшему изучению ограждений.

Ограда на эксплуатируемой плоской крыше

Как вы могли понять из вышеописанного материала, основным отличием видов плоской кровли является основание. В одних оно жесткое, а у вторых очень хрупкое. Итак, рассмотрим первый вариант.

Особых указаний в сети на обязательное устройство оградительной конструкции кровли вы не найдете, поэтому вам придется заглянуть в ГОСТ, который гласит следующее:

• В случае, когда высота здания составляет более 10 метров, а кровельный уклон менее 12 градусов – устройство ограждений обязательно,
• Если высота постройки 7 метров, а уклон ската более 12 градусов, то устройство ограждений так же обязательно.

Помимо этого, в документе можно найти специальные требования, которым оно должно соответствовать. Данную информацию вы можете найти в ГОСТе 25772, называемый «Стальные ограждения лестниц, балконов и крыш». В строительстве очень часто можно встретить

Насколько вас беспокоит создание эстетики дома и крыши?

Однако, когда дело доходит до этого, причина, по которой у многих зданий нет перил на крышах, не имеет ничего общего с ценой или безопасностью.

Самая частая причина – эстетика. Посмотрим правде в глаза, когда вы строите красивое, современное сооружение, кто хочет видеть какие-то неуклюжие перила по всему верху, верно?

Что ж, хотя это не может служить оправданием для того, чтобы подвергать сотрудников опасности падения (не говоря уже о том, что многие системы эстетически приятны), существуют продукты, которые могут помочь в обеспечении безопасности при сохранении эстетической ценности вашего здания.

Откидные перила могут быть установлены по периметру вашего здания и, например, скрыты от глаз, когда они не используются.

Системы безопасности эксплуатации кровли

После того, как будут завершены работы по монтажу кровли периодически необходимо будет выходить на крышу для ее осмотра. Время от времени должна производиться чистка и ремонт труб, очистка крыши от снега или листвы

Системы и элементы безопасности для кровли представляют собой дополнительные устройства, монтируемые на крыше зданий. К ним относятся: ограждения, снегозадержатели, кровельные лестницы и переходные мостики, незаменимые аксессуары при монтаже, ремонте и эксплуатации кровли, а также включают опорные (переходные) мостики, снегозадержатели, элементы предотвращающие падение с крыш различных предметов.

После того, как будут завершены работы по монтажу кровли периодически необходимо будет выходить на крышу для ее осмотра. Время от времени должна производиться чистка и ремонт труб, очистка крыши от снега или листвы. Правильно установленные элементы безопасности для крыши предотвратят возможные трудности, которые могут возникнуть в процессе эксплуатации кровли.

При обустройстве крыши малоэтажного дома важно подобрать не только оптимальный с точки зрения застройщика и будущих жильцов материал кровли, но и подходящие элементы безопасности снегозадержания. К системам безопасности кровли относят:. Снегозадержатели на крышу;

Снегозадержатели на крышу;

Кровельные ограждения;

Кровельные лестницы;

Переходные мостики (кровельный мостик).

В России требования к элементам ограждения и их установке прописаны в ГОСТ 25772-83. Их использование позволяет предотвратить неконтролируемый сход пластов снега и элиминировать связанные с этим риски причинения ущерба автомобилям, системам кровли, здоровью и жизни человека. Также монтаж ограждений и лестниц необходим для обеспечения безопасности при выполнении кровельных работ, чистке водостоков и так далее. Большой ассортимент различных кровельных материалов (металлочерепица, кровельный сланец, профнастил и другие) привел также к разнообразию элементов систем безопасности и способов их монтажа.

Типы

Накопительной емкостью может выступать емкость с достаточным внутренним объемом, выполненная из материала стойкого к коррозии и безопасного для хранения питьевой воды. Используются такие материалы как:

• поливинилхлорид;
• сшитый полиэтилен высокого или низкого давления;
• полипропилен;
• нержавеющая сталь;
• сталь с покрытием водонепроницаемыми лаками и керамическими покрытиями.

Пластиковые баки

Оцинкованная сталь хоть и обладает стойкостью к коррозии и водонепроницаема, однако со временем защитный слой цинка может истончиться, особенно в местах соединения и сварки.

По конструкции выделают:

• открытые емкости, у которых имеется горловина с крышкой или без, но с герметичными стенками и дном;
• закрытые полностью герметичные емкости мембранного типа.

В первом случает все просто, весь внутренний объем заполняется водой и при необходимости сливается через патрубок, закрепленный в самой нижней точке.

Из какого материала изготавливаются ограждающие элементы

Наиболее распространенный материал, из которого обычно создают ограждение на кровле – конечно, железо. Это не удивительно: металл прочен, долговечен, достать профлист и трубы для конструкции не составит труда.

Однако у материала один серьезный недостаток – подверженность коррозии при попадании воды. Это сокращает срок службы кровельного ограждения, предрасполагает к заржавлению.

Однако существует ряд способов избежать ситуации или свести ее вероятность к минимуму.

Один из них – использование порошковой краски для металла. Состав удобно наносить, он позволяет изменить внешний вид конструкции в желаемую сторону. А главное – подобные красители надежно предохраняют от разрушительного действия влаги и температурных перепадов.

Рекомендуется использовать для монтажа кровельного ограждения элементы из нержавеющей стали. Это надежный материал, не предрасположенный к коррозии. Он не нуждается в дополнительной обработке для защиты от воды. Правда, стоит нержавейка дороже.

Иногда элементы оград делают из меди. Изделие теплого оттенка параллельно выполняет функцию декора зданий необычного дизайна.

Популярен алюминий – благодаря легкости.

В ограждение на кровле могут включать элементы из стекла. Естественно, что подходят для этого многослойные варианты высокой прочности, подвергавшиеся закалке, не образующие острых осколков, падающих вниз, создавая опасность травмы.

По стеклу существует ряд ограничений в нормах СНиП: по высоте здания, монтажу и так далее. На листовые элементы наносится цветная пленка, что расширяет возможности оформления.

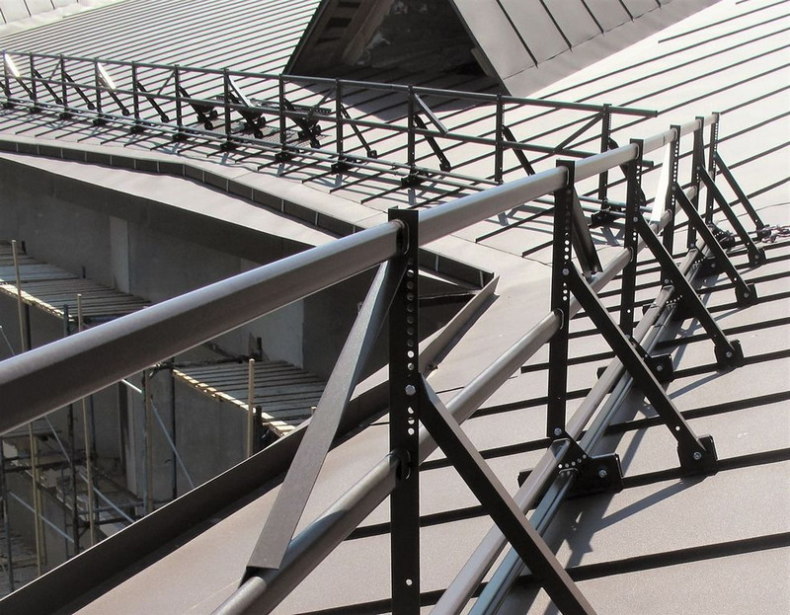

Кровельное ограждение бывает экранным или решетчатым. Встречаются также конструкции, комбинирующие оба типа элементов.

Экран выполняется из стального листа или прочного стекла. Решетки изготавливаются из металлических труб. В любом случае, в конструкции имеются вертикальные опоры из профиля и соединительные крепежи для фиксации элементов между собой и с поверхностью крыши (кронштейны, уголки).

Помимо них, система также может содержать горизонтальные отрезки труб круглого или четырехугольного сечения, металлические листы, листы прочного стекла.

Ограждения для плоской кровли, конечно, наиболее просты в исполнении и монтаже. Для скатных крыш конструкция делается сложнее.

Отдельная подгруппа – многощипцовые кровли, имеющие значительный угол ската. У них сложная конфигурация; необходимы расчет и выполнение монтажных работ профессиональными строителями.

Иногда ограждение выполняет иные функции, помимо утилитарных. Грамотно спроектированная конструкция служит также декоративным элементом здания.

Часто на крыше устанавливают дополнительные приспособления:

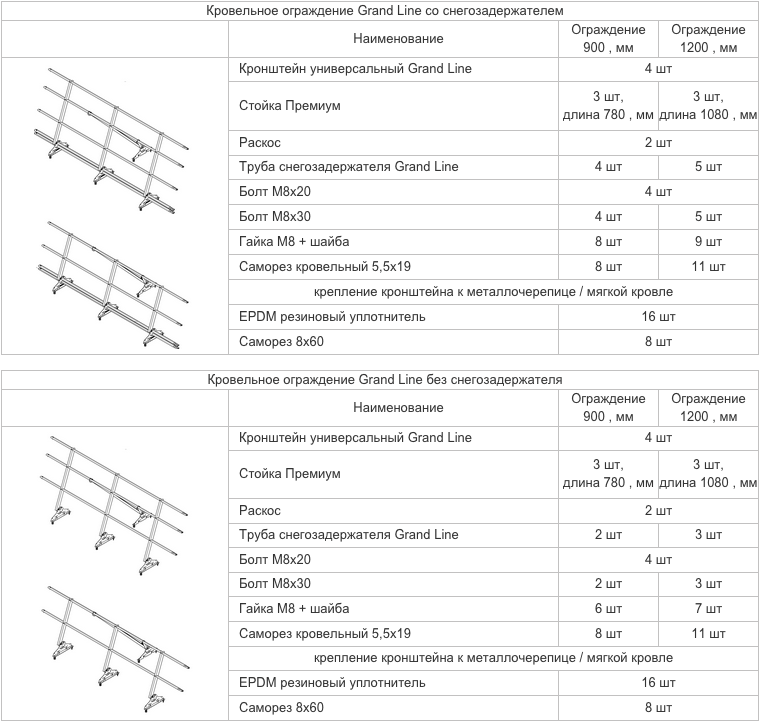

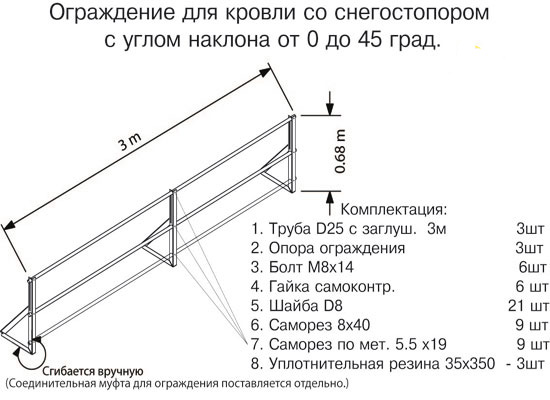

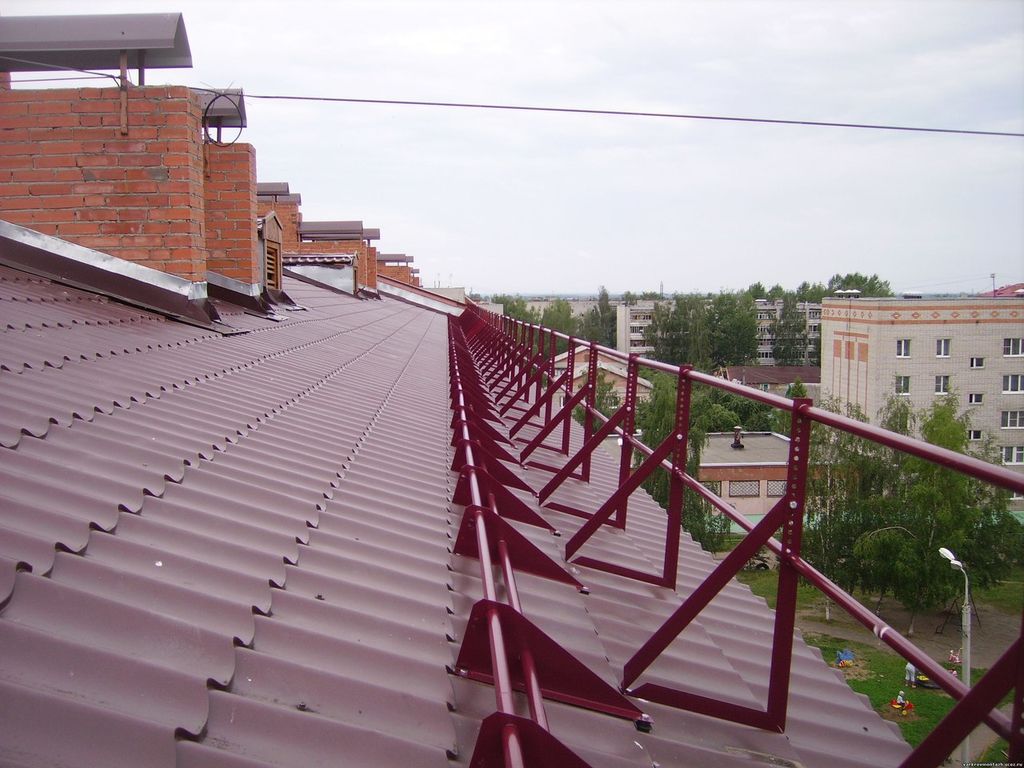

1. Снегозадержатели. Они монтируются на ограждение скатной кровли в нижних частях свеса. Их функция – предотвращать падение снежных масс вниз. Монтировать их могут по периметру или в участках частого перемещения рабочих. Резкий сброс снеговых масс вполне способен нанести прохожему травму. Использование задержателей предотвращает опасные инциденты. Некоторые из них работают по принципу барьера (данный вариант эффективнее), иные – снегорезы – снижают скорость сброса снега за счет разделения на мелкие фракции.
2. Металлические мосты для облегчения передвижения по крыше. Они равномерно распределяют массу тела, что предотвращает деформацию кровли. Мостики – более надежная опора для конечностей, чем скользкий скат.
3. Лестницы для кровли, облегчающие подъем вверх для проведения ремонтных и иных работ. Их также применяют в качестве пожарного выхода.

Материал неэксплуатируемой кровли порой слишком хрупок для возможности спокойного и уверенного передвижения.

Однако на подобных крышах порой проводятся работы по обслуживанию. Поэтому есть резон разместить мостики и лестницы, предотвращающие травматические инциденты.

Нормативная база для устройства кровельных ограждений

1. ГОСТ 23118-2012 – строительные конструкции, в том числе ограждающие. Этим документом устанавливаются требования к материалам, их стойкости к коррозии, прочности сварных, болтовых и других соединений с учётом условий эксплуатации.
2. ГОСТ 25772-83 на ограждающие конструкции, в том числе для крыш. Этим документом определены два типа ограждений – для крыш с парапетом (КП) и без него (КО). В свою очередь они подразделяются на решетчатые, экранные и комбинированные ограждения. Госстандартом установлена минимальная высота конструкции – 600 мм и величина расстояний между её вертикальными и горизонтальными элементами – не более 300 мм. На парапетных крышах минимально допустимая высота ограждения принимается за вычетом высоты парапета. Максимальная длина одной секции ограждения для любого типа кровли – 7 200 мм, а расстояние между стойками для его крепления к крыше не может быть более 1 м. Оптимальная высота ограждающих конструкций для крыш зданий до 30 м составляет 110 см. Для более высоких построек – от 120 сантиметров. Для административных и общественных зданий обычно выбирают ограждения крыш высотой от 90 см.
3. ГОСТ Р 53254-2009. Более детализированная версия предыдущего нормативного документа, в том числе с учётом требований противопожарной безопасности. Этот ГОСТ определяет минимальные значения вертикальных и горизонтальных статических нагрузок, которые должны выдерживать ограждения кровли. Их величина составляет 0,3 и 0,4 кН соответственно. Документом установлен V класс стойкости конструкций ограждений к коррозии из семи существующих, а также определены правила их монтажа и контроля состояния. Так, полную проверку ограждений под испытательными нагрузками проводят раз в пять лет. Визуальный контроль состояния конструкций осуществляется ежегодно.
4. СНиП 2.01.07-85. В России документ перерегистрирован как СП 20.13330.2010. Он устанавливает корректировку величин допустимых нагрузок на металлические конструкции, включая ограждения крыш, в зависимости от условий эксплуатации, наличия и силы внешних воздействий. В число этих воздействий входят ветровые нагрузки, обледенение, степень агрессивности окружающей среды, перепады температур и прочее.
5. СНиП 21-01-97. В России документ перерегистрирован как СП 112.13330.2011. В числе его требований к ограждениям крыш указано, в каких случаях их наличие является обязательным: для кровель с уклоном до 12 % включительно при высоте здания до карниза или парапета свыше 10 м; для крыш с уклоном свыше 12 % при высоте здания свыше 7 м. Для плоских эксплуатируемых кровель наличие ограждений обязательно вне зависимости от высоты строений.

Полный перечень требований к ограждениям кровель намного обширнее. Больше всего их установлено к прочностным характеристикам и качеству изготовления изделий.

С учётом уровня ответственности ограждающих металлоконструкций их производство отнесено к лицензируемым сферам деятельности, когда производитель несёт полную ответственность за изготовленную продукцию. Если ограждение кровли стало причиной несчастного случая, проводится соответствующее разбирательство с установлением причастных к этому лиц. Например, за заводской брак ответственность возлагается на производителя металлоконструкций. За нарушение правил эксплуатации и самовольную установку ограждений отвечает собственник здания или управляющая компания.

Другими словами, изготовление и монтаж ограждений крыш могут выполнять только сертифицированные компании, которые располагают соответствующими техническими возможностями для этих работ, включая контроль качества изделий и их установки по месту. Любое нарушение правил безопасной эксплуатации кровель, частью которых являются ограждения, влечёт за собой административную, финансовую, а в ряде случаев и уголовную ответственность. Поэтому при установке ограждений необходимо полное соблюдение процедуры с соответствующим документальным оформлением всех этапов.

Установка защиты на неэксплуатируемую и эксплуатируемую крышу

Сначала следует разобраться, что подразумевают под понятием «эксплуатируемая» и «неэксплуатируемая» кровля.

Первый тип предполагает частое проведение работ по очищению и периодический ремонт, а второй нет.

Как правило, эксплуатируемые крыши должны иметь специальные приспособления, чтобы по ним было удобно передвигаться и проводить монтаж кровли.

Из этого следует, что на ней должна быть установлена более надежная защитная система. Для выполнения такой конструкции на эксплуатируемой крыше есть свои требования.

Например, если сооружение высотой менее 30 м, то минимальное значение высоты решетки — 110 см. Если дом выше 30 м, то оградительная конструкция должна быть 120 см.

Если планируется установить парапетную конструкцию, то высоту решетки следует уменьшить на высоту парапетов.

Также следует помнить, что горизонтальные и вертикальные перекладины конструкции должны находиться на определенном расстоянии.

Промежуток между горизонтальными балками должен быть около 30 см, а между вертикальными – 10 см.

Кроме решетки ограждение может быть оборудовано с использованием навесного экрана, по требованиям ГОСТа.

Такое устройство кровли предполагает частое появление на ней людей и проведение работ. Данные правила также регламентированы ГОСТом.

Что касается крыши неэксплуатируемого типа, то здесь все проще. Поскольку на ней не предполагается частого проведения ремонта или работ по очищению от снега, то и оборудована она хуже.

Тем не менее, такая кровля тоже предполагает обслуживание, хоть и редкое. Поэтому защитные конструкции должны защищать только тех, кто ремонтирует крышу, а именно профессиональных работников.

Высоту защитных ограждений делают 60 см, на это не влияет высота жилых или общественных зданий.

Расстояние между горизонтальными балками решетки при этом не должно превышать 30 см. Все эти требования регламентированы ГОСТом и СНиПом.

По причине того, что такая крыша не предполагает частого осуществления на ней работ, то и основание кровли не должно быть жестким.

Однако ситуации могут быть разными, в некоторых случаях все-таки приходится подниматься на крышу. Для этого устанавливается ограждающая система.

Причем в нее входит не только решетка, но и мостки, трапы. Все эти сооружения помогают не только с комфортом передвигаться по крыше, но и распределять нагрузку веса работников.

Чтобы зимой на такой кровле было не менее безопасно, вместе с решеткой устанавливают задержатели для снега, лестницы для кровель, мостки и т. д.

Если нет ограждений на кровле, то она становится не безопасной для людей.

Важным требованием к любой кровле независимо от ее типа является безопасность эксплуатации, повысить которую позволяют ограждения кровли. В данной статье будет рассказано о том, как выбрать ограждение кровли – серия и конкретная модель рассматриваться не будут, а также – какие требования предъявляются к данным конструкциям.

Крыши различных зданий существенно отличаются друг от друга, причем основное отличие состоит в типе конструкции кровли, которая может быть плоской или скатной.

Независимо от того, какая конкретная конструкция выбрана для здания, при проведении ремонтных и профилактических работ могут произойти несчастные случаи – которых может быть целая серия — ограждение кровли позволяет существенно снизить риск таких происшествий.

Существует несколько основных разновидностей скатных крыш в зависимости от конструкции, количества и расположения скатов:

• Одно-, двух- или четырехскатные, которые наиболее часто применяются при строительстве загородных жилых домов, коттеджей или дач;
• , кровля которых расположена под довольно крутым углом, в результате чего монтаж ограждения кровли чаще всего становится невозможным;
• Многощипцовые, скаты которых расположены относительно друг друга в довольно сложном порядке, для таких крыш ограждения (например, с перилами) установить также довольно сложно.

Пользуется в последнее время большой популярностью не только при строительстве многоэтажных панельных домов, но и при возведении загородных коттеджей и различных офисов. Конструкция таких кровель позволяет получить дополнительное пространство, находящееся над землей и позволяющее совершать прогулки на свежем воздухе.

Можно сказать, что это разновидность балкона на крыше. Следовательно, при возведении такого типа крыши большую роль играет высота ограждения кровли, а также его привлекательный внешний вид.

СНиП и ГОСТы

Ограждения кровель, балконов, лоджий, наружных галерей, открытых наружных лестниц, лестничных маршей и площадок

Федеральный закон от 22 июля 2008 г. N 123-ФЗ «Технический регламент о требованиях пожарной безопасности»

Статья 90 Обеспечение деятельности пожарных подразделений В зданиях, сооружениях и строениях с уклоном кровли не более 12 процентов включительно, высотой до карниза или верха наружной стены (парапета) более 10 метров, а также в зданиях, сооружениях и строениях с уклоном кровли более 12 процентов, высотой до карниза более 7 метров следует предусматривать ограждения на кровле в соответствии с требованиями пожарной безопасности, установленными настоящим Федеральным законом. Независимо от высоты здания указанные ограждения следует предусматривать для эксплуатируемых плоских кровель, балконов, лоджий, наружных галерей, открытых наружных лестниц, лестничных маршей и площадок.

СНиП 31-03-2001 «Производственные здания»

5.15 В зданиях с внутренними водостоками в качестве ограждения на кровле допускается использовать парапет. При высоте парапета менее 0,6 м его следует дополнять решетчатым ограждением до высоты 0,6 м от поверхности кровли.

СНиП 31-01-2003 «Здания жилые многоквартирные»

7.2.14 При устройстве аварийных выходов из мансардных этажей на кровлю согласно 6.20* СНиП 21-01 необходимо предусматривать площадки и переходные мостики с ограждением по ГОСТ 25772, ведущие к лестницам 3-го типа и лестницам П2.

Высота ограждений лестниц, балконов, лоджий, террас, кровли и в местах опасных перепадов должна быть не менее 1,2 м. Лестничные марши и площадки должны иметь ограждения с поручнями.

Ограждения должны быть непрерывными, оборудованы поручнями и рассчитаны на восприятие горизонтальных нагрузок не менее 0,3 кН/м.

8.11 На эксплуатируемых кровлях жилых зданий (кроме жилых зданий с помещениями общественного назначения на верхних этажах), кровлях встроенно-пристроенных помещений общественного назначения, а также при входной зоне, на летних внеквартирных помещениях, в соединительных элементах между жилыми зданиями, в том числе открытых нежилых этажах (первом и промежуточных), используемых для устройства спортивных площадок для отдыха взрослых жителей дома, площадок для сушки белья и чистки одежды или солярия, следует обеспечивать необходимые меры безопасности (устройство ограждений и мероприятий по защите вентиляционных выпусков).

СНиП 31-05-2003 «Общественные здания административного назначения»

7.3 Высота ограждений лестниц, балконов, террас, кровли и в других местах опасных перепадов высот должна быть достаточной для предупреждения падения и быть не менее 0,9 м. Ограждения из металлических конструкций должны выполняться в соответствии с ГОСТ 25772.

Ограждения должны быть непрерывными, оборудованы поручнями и рассчитаны на восприятие нагрузок не менее 0,3 кН/м.

СНиП 31-06-2009 «Общественные здания и сооружения»

3.24 На крыше зданий выше 10 м следует предусматривать ограждение в соответствии с ГОСТ 25772.

5.10 При перепаде отметок пола более 1 м в одном или в смежных помещениях (не отделенных перегородкой) по периметру верхнего уровня необходимо предусматривать ограждение высотой не менее 0,9 м или иное устройство, исключающее возможность падения людей, в помещениях с детьми — до 1,1 м. Это требование не распространяется на сторону планшета сцены, обращенную к зрительному залу.

5.12 Высота ограждений лестниц, балконов, наружных галерей террас и в других местах опасных перепадов высот должна быть не менее 0,9 м.

Ограждения должны быть непрерывными, оборудованы поручнями и рассчитаны на восприятие нагрузок не менее 0,3 кН/м.

СНиП 21-01-97* «Пожарная безопасность зданий и сооружений»

8.11 В зданиях с уклоном кровли до 12% включительно, высотой до карниза или верха наружной стены (парапета) более 10 м, а также в зданиях с уклоном кровли свыше 12% и высотой до карниза более 7 м следует предусматривать ограждения на кровле в соответствии с ГОСТ 25772. Независимо от высоты здания ограждения, соответствующие требованиям этого стандарта, следует предусматривать для эксплуатируемых плоских кровель, балконов, лоджий, наружных галерей, открытых наружных лестниц, лестничных маршей и площадок.
