Схема работы однотрубной системы отопления

Современное запорное оборудование для регулирования температуры

Отопительные системы — это вены современных домов, разносящие тепло и обогревающие их. Современные системы отопления подразумевают использование новейших решений и схем вместе с различными видами оборудования, позволяющими автоматизировать в сетях подачу тепла на всем протяжении.

Такие элементы могут управлять отоплением домов даже без участия человека и регулировать температуру в заданных пределах, в зависимости от времени суток.

Однотрубное отопление может быть существенно модернизировано при помощи новых видов запорных вентилей. Современные отопительные системы могут подразумевать установку на подающей трубе и байпасе вместо двух вентилей — одного.

Такой элемент называют трехходовым краном. В зависимости от того, в каком положении находится закрывающая заслонка, трехходовый кран может открывать путь для теплоносителя в радиатор и закрывать подачу в байпас, а также наоборот — перекрывает байпас и открывает поток смеси к батарее.

Такие краны могут быть снабжены электрическим приводом, который подключается к специальному прибору — контроллеру. Этот контролер меряет температуру воздуха в помещении, либо степень нагрева смеси теплоносителя и отдает команды на трехходовый вентиль, тем самым увеличивая или уменьшая подачу теплоносителя в радиаторы. Остальной поток горячего тепла сбрасывается в байпас.

Горизонтальная и вертикальная схема

Исходя из способа размещения радиаторов, различают вертикальную и горизонтальную однотрубные системы отопления.

Горизонтальный способ

В горизонтальной однотрубной системе смесь теплоносителя в трубопроводе подается в одном направлении, минимальная длина всего трубопровода обеспечивается за счет того, что теплоноситель, после того как проходит отопительные приборы и батареи, возвращается в подающую систему.

https://youtube.com/watch?v=IVHMLLJRL6M

Вследствие этого — расход в подающем трубопроводе остается неизменным по всей его длине. Температура батарей по цепи уменьшается по мере удаления от источника нагревания и прохождения батарей.

Для компенсирования этого эффекта, при фиксированной подаче смеси теплоносителя площадь теплоотдающей поверхности отопительных приборов должна увеличиваться по мере удаления от нагревательного источника.

Вертикальный способ

Вертикальная однотрубная система отопления помещений используется в многоэтажных строениях. В большинстве случаев, при монтаже используется разновидность однотрубной схемы с верхней разводкой, в которой подающий трубопровод прокладывается по чердаку.

Схема вертикальной однотрубной системы отопления. Нажмите для увеличения.

От него вниз отходят параллельно вертикальные стояки, осуществляющие подачу теплоносителя в радиаторы. Батареи при этой схеме прокладки находятся на разных этажах и строго один под другим.

При таком способе температура смеси теплоносителя в подающем трубопроводе будет одинакова на всех точках входа в любой нисходящий стояк. Изменение температуры проходит непосредственно в самих вертикальных стояках, уменьшаясь по их высоте.

Использование современного оборудования и арматуры при монтаже отопительных коммуникаций позволяет получить надежную и удобную систему обогрева помещений.

Широкий выбор регулировочной аппаратуры для различных видов сетей дает возможность подобрать эти составные элементы максимально точно и в соответствии со всеми необходимыми условиям эксплуатации.

Минимальный комплект одного элемента отопления для однотрубной системы отопления состоит из:

1. термостатического клапана;
2. радиаторного регулятора;
3. воздухоотводчика;
4. радиатора;
5. балансировочного вентиля;
6. шарового крана для слива теплоносителя.

Особенности однотрубной системы Ленинградка

Такое одноконтурное отопление было рассчитано на применение в разноэтажных домах массовой застройки. Конструкция Ленинградки проста, материалов применяется немного, а основное отличие в том, что вход и выход каждого радиатора соединены перемычкой – байпасом или от общей трубы магистрали есть дополнительные отводы для входящей и выводной трубы батареи.

Плюсы применения байпаса в обеспечении равномерности прогрева радиаторов вне зависимости их удаленности от источника прогрева. Также удобство в бесперебойности работы системы при прерывании транспортировки теплоносителя из-за образования воздушной пробки.

Основная проблема в сложности расчетов диаметра перемычки для каждой батареи. Плюс стандартная схема Ленинградки не позволяет демонтировать радиатор без размыкания общего круга отопления. Специалисты усовершенствовали конструкцию и теперь это однотрубная система отопления с нижней разводкой, схема которой предусматривает установку кранов с обеих сторон от радиатора. Наличие запорной арматуры позволяет быстро отключить радиатор от системы, заменить его и поставить на место – общий контур отопления при этом работает в положенном режиме.

Если применять модернизированную схему Ленинградки, возможна верхняя и нижняя разводка отопления, применение вертикальных стояков, можно делать не закольцованную схему, а ответвления контурами отопления, чтобы пустить ветку в боковые пристройки или пустить тепло в дополнительные комнаты. Потребуется обустроить врезку в обратную трубу и отводок из магистрального трубопровода в дополнительный контур. Чтобы обеспечить лучшую циркуляцию, пригодится насос.

Особенности монтажа

Схема подключения однотрубной системы отопления с верхним и нижним розливами

Если же решено своими руками устроить именно однотрубную систему с естественной циркуляцией, то стоит придерживаться нескольких обязательных правил, иначе зимой в доме будет очень некомфортно. Тупиковая система для подключения своими руками не рекомендуется ввиду сложности и дороговизны.

Нужно очень тщательно смонтировать сборно-подающую магистраль. Так, чтобы наклон горизонтальной трубы был не менее 10° и отсутствовали провисы. Патрубки, которыми радиаторы подключаются к нижней трубе, должны быть разными, со стороны выхода теплоносителя из котла – длиннее.

Одноконтурная система отопления с нижней трубой может быть использована только в том случае, когда число радиаторов не превышает пяти штук. Если дом значительно больше, делается два контура либо используется двухтрубные системы, виды которых (в том числе тупиковая с естественной или принудительной циркуляцией) рассматриваются отдельно. При выполнении работ своими руками следует учесть, что ближние к прямому патрубку котла радиаторы должны быть меньшего объема или на их входах устанавливаются шаровые краны, чтобы регулировать количество поступающего теплоносителя.

Если перепад высот между верхней плоскостью первого от котла радиатора и нижней точкой сборной горизонтальной магистрали невозможно сделать больше 1,5 м, то в схему системы отопления обязательно включается циркуляционный насос. Тоже самое касается случая использования второго нагревательного контура газового котла, который нельзя ставить в подполье. Расширительный бак устанавливается перед насосом против движения теплоносителя, чтобы исключить постоянное срабатывание его мембраны.

Факт! Однотрубное отопление – это способ обогрева с неэффективной циркуляцией, ее балансировка легко нарушается. Ее монтаж массово применялся для одноэтажного строительства, когда в дефиците были трубы, фасонные изделия, электроды. Горизонтальная разводка считалась наиболее простой, а работы можно было вести только сваркой по металлу. Вертикальная, использовавшаяся в многоэтажных домах, была еще менее эффективной. Сейчас, когда в магазинах есть все, в том числе новые материалы и комплектующие, а огневые работы при монтаже труб не требуются, использовать ленинградское отопление нежелательно из-за капризности и сложности настройки.

(Пока оценок нет)

Сложности в эксплуатации

При эксплуатации однотрубной отопительной системы существует одна главная трудность. Однотрубная схема отопления частного дома будет менее эффективной в случае, если в цепочке отсутствует такой компонент, как насос. Посредством насоса можно обеспечить наилучшую циркуляцию теплоносителя по всем трубам системы. Для того чтобы организовать правильную работу системы, необходимо произвести монтаж разгонного коллектора.

Система отопления с разгонным коллектором

В этих отопительных элементах должен постоянно поддерживаться такой разгон. Насколько эффективной будет вся однотрубная система отопления многоквартирного дома, зависит от того, на какой высоте расположена верхняя область коллектора разгона. От того, насколько качественно был произведен монтаж системы отопления, будут зависеть температурные показатели, а также уровень шума, который производится при работе системы отопления. Если частный дом имеет два или больше этажей, то установка коллектора разгона не обязательна, так как обогревательная труба в таком случае будет находиться достаточно высоко.

Устройство однотрубной отопительной системы

1. Главное устройство такой системы, как одноконтурная система отопления, – это котел. Чаще всего топливом для котла является газ, но иногда может применяться и топливо твердых сортов. Такой вариант лучше всего подходит для таких домов, где централизованная газовая система отсутствует.
2. Элементами для отопления служат радиаторы. Если раньше в домах были установлены радиаторы из такого материала, как чугун, то сейчас большей популярностью пользуются биметаллические батареи. Чугунные радиаторы имеют несколько больших недостатков. В первую очередь, они не всегда соответствуют всем требованиям технического характера, а во-вторых, обогрев помещения проходит не на самом высоком уровне. Биметаллические радиаторы выглядят более эстетично и лучше обогревают помещение.
3. Подача теплоносителя из котла в компоненты для обогрева имеет место благодаря сливным кранам, трубным разводкам и запорной арматуре. Одноконтурное отопление отличается от других систем тем, что обратные процессы не могут иметь место. Если трубы скрыть под полом, то в доме не станет теплее, но в плане эстетичном это будет преимуществом.

Особенности монтажа «Ленинградки»

Еще на этапе планирования отопления необходимо определиться с параметрами и материалом труб. Диаметр труб подбирается с учетом нескольких факторов: количества и особенностей радиаторов, а также параметров системы (открытая и закрытая). Что же касается материала, то тут возможны два варианта:

Металлические трубы. Стальная система отопления считается наиболее надежной и долговечной. Ей нет альтернативы в северных районах, где котел работает на максимальной теплоотдаче в течение долгого времени. Минус: если вы не владеете сваркой, придется приглашать специалиста, и затраты на монтаж контура возрастут.

Полипропиленовые трубы рассчитаны на определенные температурыИсточник gm-ug.ru

Видео описание

О выборе схемы отопления в следующем видео:

Полипропиленовые трубы. Если планируется самостоятельный монтаж, то организовать отопление «Ленинградка» в частном доме из полипропиленовых труб будет намного проще, так как специальные навыки для этого не нужны. Но надо помнить, что полипропилен начинает деформироваться уже при 140°, поэтому максимальная температура теплоносителя не должна превышать 95°.

Монтаж классической «Ленинградки» проводится в следующем порядке:

• Трубу укладывают по периметру строения, начиная от котла и замыкаясь на нем же.
• Около котла в магистрали делают технологическую врезку для расширительного бачка (врезка имеет вид вертикальной трубы). Он будет обеспечивать равномерное движение воды по контуру.
• В магистральную трубу врезают радиаторы. Присоединение выполняют двумя способами: нижнее подключение к патрубкам снизу, и диагональное (полнопроходное), с входом на нижнем патрубке и выходом сверху.

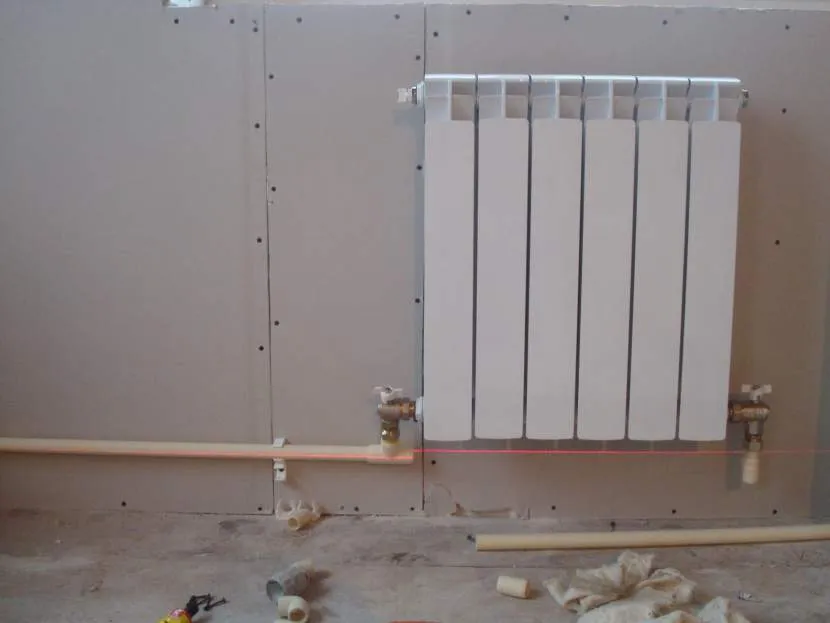

Монтаж по лазеру с соблюдением уклонаИсточник spetsotoplenie.ru

Иногда случается, что, из-за особенностей дома отопительный контур получается слишком длинным или сложным. Такую систему нужно оптимизировать, для чего создают два контура: основной и дополнительный (меньшего размера).

Дополнительный контур подключают параллельно основному, но это не спасает систему от разбалансировки, так как теплоноситель всегда будет выбирать путь наименьшего сопротивления (контур меньшей длины). Чтобы заставить тепло распределяться равномерно, на обратке малого кольца ставят игольчатый вентиль (клапан), с помощью которого корректируется работа всего отопления в доме

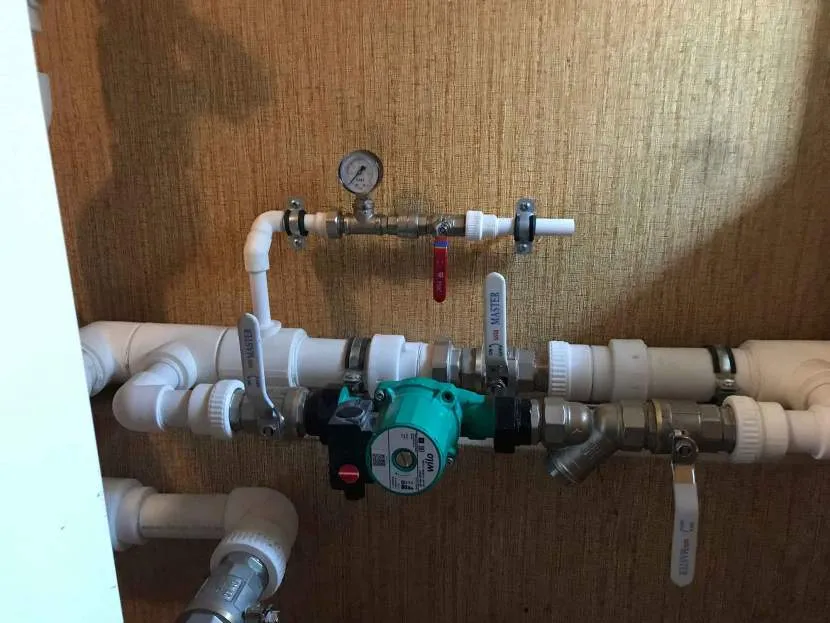

Также в системе с дополнительным контуром важно правильно его подключить в основную трубу: обязательно перед циркуляционным насосом

«Ленинградка» – простая и проверенная схема отопленияИсточник 79w.ru

Видео описание

О подключении радиаторов к системе «Ленинградка» в следующем видео:

Вертикальная однотрубная система

В домах с двумя и более этажами можно установить вертикальную однотрубную разводку. В ней применяется такое же оборудование, как и в горизонтальных конструкциях. Разница заключается только в конфигурации контура, где батареи устанавливаются на разных этажах друг над другом.

На рисунке: вариант а– с односторонним подключением, б– с двухсторонним, в–опрокинутая циркуляция

Существует три варианта вертикальных теплосистем:

• С односторонним подключением – на этаже к линии крепится один радиатор. Теплоноситель подается наверх, а затем стекает вниз под действием силы тяжести. Разводка делается на чердаке.
• С двухсторонним подключением – к линии крепится по два радиатора. Разводка располагается наверху, носитель стекает по трубам вниз.
• С опрокинутой циркуляцией – горячая вода поступает снизу, проходит по трубам и батареям вверх, а затем стекает вниз. Разводящие магистрали располагаются в подвале или подполе.

Тепловая схема с верхней разводкой требует наличия чердачного помещения. В системе с опрокинутой циркуляцией подача носителя происходит снизу, поэтому такое отопление походит для домов без чердака.

Однотрубная система отопления частного дома – проектирование

Перед началом монтажа необходимо в первую очередь составить подробную схему и смету для всей системы отопления:

• Следует тщательно вымерять уклоны труб, так как это одно из самых важных условий для нормальной работы всей системы. При постоянном использовании принудительной циркуляции уклон должен быть 5–7 мм на метр магистрали, а при использовании естественной циркуляции необходимо от 3 см на метр и более.
• Определить подходящее место котла, расширительного бачка (его устанавливают в самой верхней точке), заборных и сливных кранов. Также следует рассчитать количество кранов, отводов, тройников и так далее.
• Схема должна быть составлена таким образом, чтобы трубы шли в обход дверей (или лежали ниже или вровень с косяком), при использовании стояков, рассчитать их в обход окон.
• Рекомендуется использовать трубы следующих размеров: при принудительной циркуляции от 25 мм в диаметре, а при естественной не менее 32 мм. Подключение обогревателей можно производить 10–15 мм и 15–20 мм в диаметре соответственно.
• Стоит определить необходимую мощность котла, так как при малой мощности дома будет холодно, а при большой будет душно и невыгодно по расходу топлива. Обычно, мощность определяется из расчета 100 Вт на 1м2 при условии хорошо утепленного помещения, и не слишком сурового климата.
• При использовании печей на твердом топливе рекомендуется использовать металлические трубы и обязательно подача с котла на протяжении от 3 до 5 метров должна быть собрана из металлической трубы.
• Также следует наметить место под дымоотвод и расширительный бак.
• Следует подсчитать необходимое количество расходных материалов (трубы, отводы, тройники и регулировочные краны).

Устройство и элементы однотрубной системы отопления

Хотя устройство самое простое, но и тут есть незаменимые элементы:

1. Котел. Самая важная часть всей системы, его следует выбирать необходимой мощности и подходящей модификации. Бывают котлы твердотопливные, на жидком топливе, газовые и электрические. Современные котлы часто бывают гибридными и работают на нескольких видах топлива.
2. После котла монтируется так называемый разгонный коллектор, участок трубы, который должен подняться на высоту как минимум 1.5 метра над уровнем верхней точки любой батареи, и дальше спускаться на подключение к батареям.
3. В верхней точке разгонного коллектора подключается один из двух устройств:
   • Расширительный бак (при системе открытого типа). Он должен иметь отверстие (крышку) в верхней части, для свободного доступа воздуха, а также наливной патрубок в своем дне и отвод для защиты от перелива в верхней своей части. Рабочий объем бака должен быть не менее 10–15% от общего объема отопительной системы.
   • Группа безопасности (при системе закрытого типа). Это набор, собранный на одной коробке небольшого размера, который включает в себя предохранительный клапан, рассчитанный на максимальное давление в системе, автоматический воздухоотводчик для удаления воздуха из системы и манометр, для лучшего контроля за давлением.
4. Далее, подключается контур радиаторов. Сама конструкция контура бывает двух видов:
   • Обычная прямая – это схема при которой горячая труба входит в батарею и выходит из нее с другого конца и опять входит в следующий радиатор в качестве горячей. Это приводит к тому, что нагрев всех батарей крайне неравномерный.

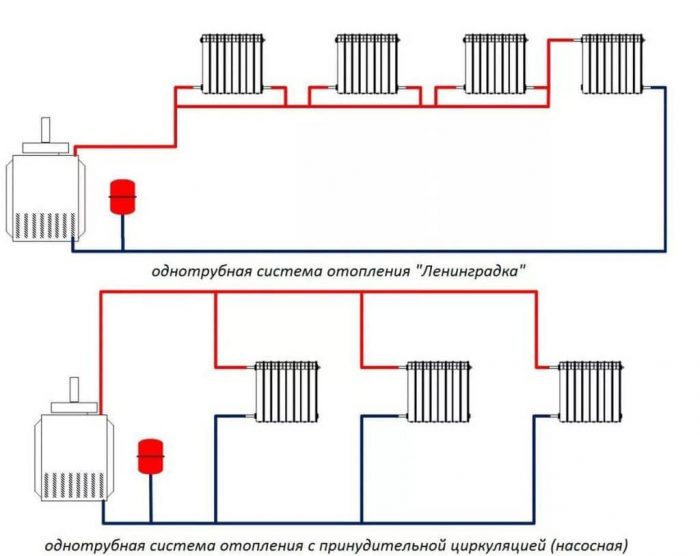

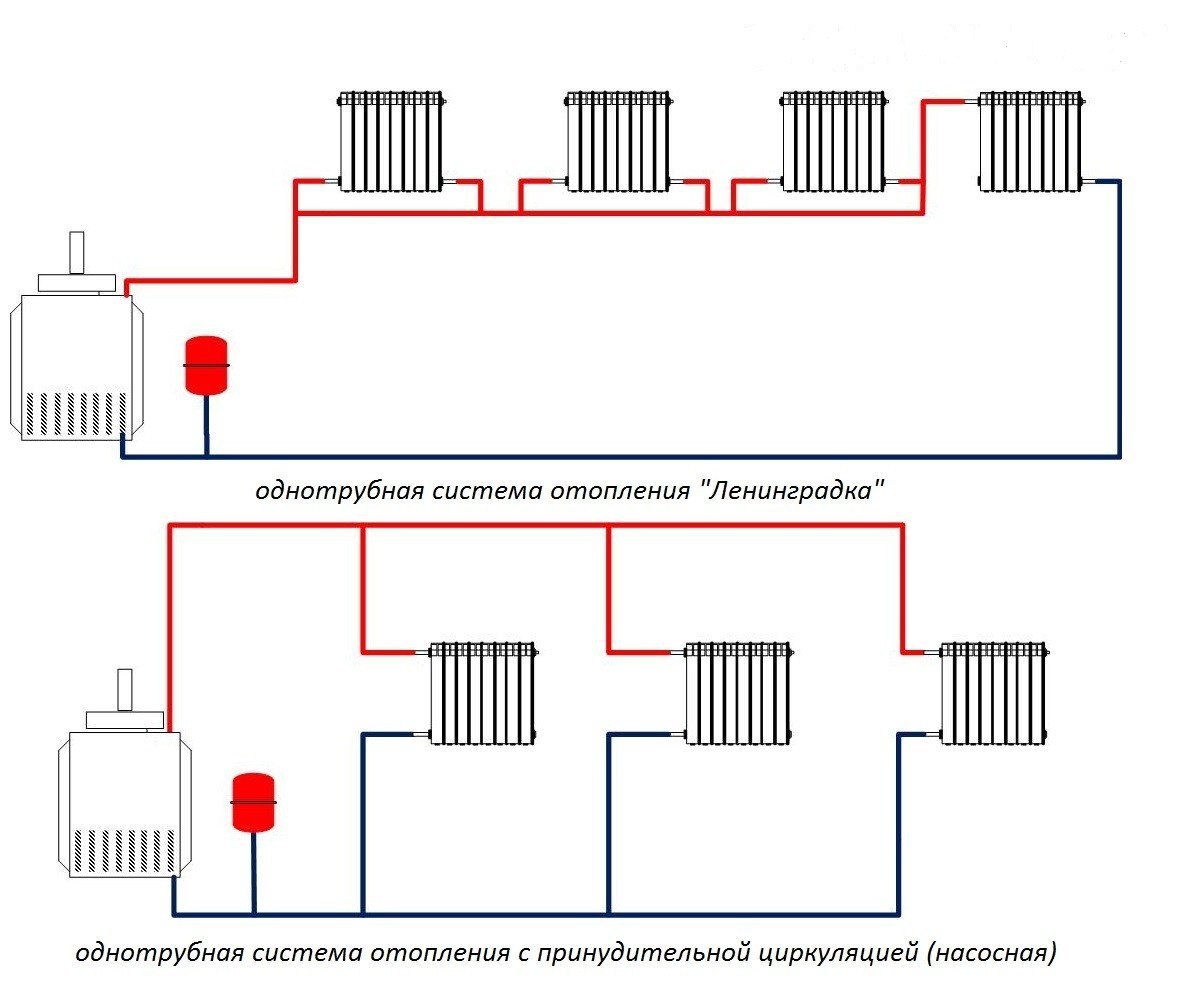

   • «Ленинградка» или «ленинградская» – это усовершенствованная схема контура, при которой нагрев более равномерный. Достигается этот эффект при помощи применения нескольких запорных арматур (по три крана на каждую батарею), байпаса (перемычки) между входом и выходом радиатора. При этом регулировать придется, возможно, каждый из кранов. Один кран устанавливается на входе в обогреватель, второй на выходе из батареи, а третий на байпасе, для регулировки его пропускной способности.

Как выглядит схема одноконтурного проточного отопления

В многоэтажных домах различного назначения в пределах населённого пункта обогрев производится централизованно, т. е. в доме имеется ввод теплотрассы и водные задвижки, один или несколько тепловых узлов.

• тепловой узел находится в отдельном помещении, для безопасности запертом;

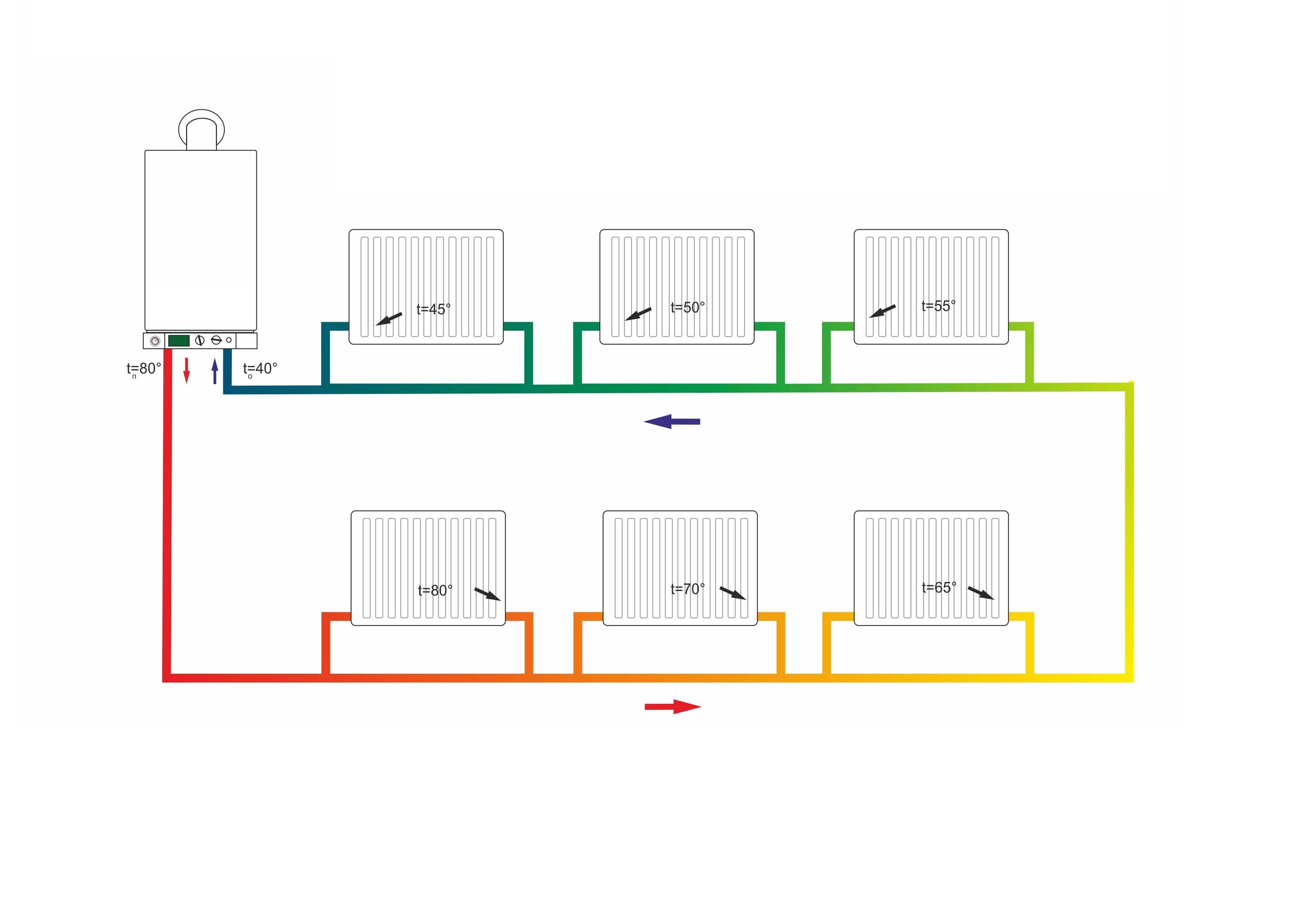

  Фото 1. Условное изображение того, как выглядит одноконтурная система отопления с указанием температуры теплоносителя на протяжении всего контура.

• сначала идут водные задвижки;
• после задвижек устанавливаются грязевики — фильтры, в которых задерживаются посторонние включения в теплоносителе: грязь, песок, ржавчина;
• затем следуют задвижки ГВС, установленные на обратку и подачу (или на начало и конец контура).

Их назначение — обеспечивать горячее водоснабжение, которое может подаваться с подачи или обратки. В зимний период теплоноситель приходит очень горячий, намного больше 100 °С (закипания не происходит по причине высокого давления в трубопроводе).

Справка! В однотрубной системе подобный принцип реализуется за счёт подачи ГВС с конца контура, где вода уже остыла до приемлемой температуры. Соответственно, если температура на подаче из магистрали снижена, то ГВС меняет источник на начало контура.

Такая вода не может использоваться для бытовых нужд, поэтому активизируется подача с обратки, где температура уже снижена до приемлемой. В осенне-весенний период, когда отопление идёт менее интенсивно, вода на обратке оказывается слишком остывшей, поэтому подача ГВС производится с подачи.

Одна из удобных и распространённых схем — открытый водозабор:

• кипяток из ТЭЦ поступает в элеваторный узел, где под давлением смешивается с водой, которая уже циркулирует в системе, в результате получается вода с температурой около 70 °С, которая поступает в радиаторы;
• избыток остывающего теплоносителя уходит в обратную магистраль;
• распределение тепла происходит с помощью задвижек либо коллектора с задвижками для каждой части дома.

Обратка и подача обычно располагаются в подвале, иногда они бывают разнесены: обратка в подвале, а подача на чердаке.

Плюсы

Достоинством однотрубной системы считают дешевизну, и это единственное преимущество этой системы. С распространением и совершенствованием двухтрубной системы однотрубная в многоквартирных домах применяется все реже.

В частных домах экономичность и простота конструкции оцениваются выше — её можно собрать собственными руками, легко обслужить и сделать энергонезависимой.

Минусы

​

Их больше:

• необходимость точного расчёта диаметров труб основного трубопровода и ответвлений;
• в радиаторах в конце контура температура будет ниже, соответственно придётся думать об увеличении объёма отопительных приборов;
• по этой же причине количество радиаторов на одной ветке будет ограничено, так как равномерный прогрев большого количества невозможен.

Подключение радиатора отопления к однотрубной системе

Можно подключить радиаторы отопления по диагональному, боковому и нижнему типам соединения.

Подробнее рассмотрим все:

1. Диагональное (перекрестное) считается самым эффективным. При этом подключении нет потери тепла, и отопление поступает на большую площадь. Чтобы выполнить соединение, необходимо подающий трубопровод соединить с верхним патрубком радиатора, отводящий – с нижним патрубком, который расположен с другой стороны радиатора. Если подключается большое количество секций, то применяется только диагональная схема.
2. Боковое одностороннее соединение используется для обеспечения равномерного прогрева всех секций радиатора. В этом случае подающий и отводящий трубопроводы монтируются по одной стороне радиатора – поступление в верхнюю точку, обратный ток воды – в нижнюю точку. Боковая односторонняя схема чаще применяется, если формируется верхняя разводка системы отопления.
3. Нижний тип подключения не является самым эффективным, но если нужно скрыть магистраль под напольным покрытием, то подводящий и отводящий трубопроводы присоединяются к нижним патрубкам радиатора с разных сторон батареи.

Одноконтурное отопление частного дома своими руками

Выбирая ту или иную систему для монтажа одноконтурного отопления в частном доме, стоит учесть несколько соображений:

• Простую проточную систему, несмотря на ее дешевизну и быстроту установки, ставить не стоит. Она практически не регулируется, и температура в комнатах будет очень сильно различаться.
• Горизонтальная схема предпочтительнее вертикальной. Она подходит для любого дома и гораздо проще в монтаже и обслуживании.
• Вертикальные системы монтируют только в домах с двумя этажами и более. Они подходят для небольших комнат, которые можно согреть одним радиатором. Это значительно ограничивает возможности применения.

Самая распространенная и востребованная однотрубная система – горизонтальная «ленинградка» с регулируемыми байпасами. Ее многие хозяева монтируют своими руками и считают одной из самых надежных.

Несколько советов:

В дачах и домах, где часто отключают электричество, лучше установить однотрубную систему гравитационного типа, в которой вода движется без насоса. Тогда при отключении света не пропадет отопление.
В домах с постоянным проживанием вместо воды используется незамерзайка

Поэтому при покупке труб и радиаторов обратите внимание на их совместимость с такими растворами.

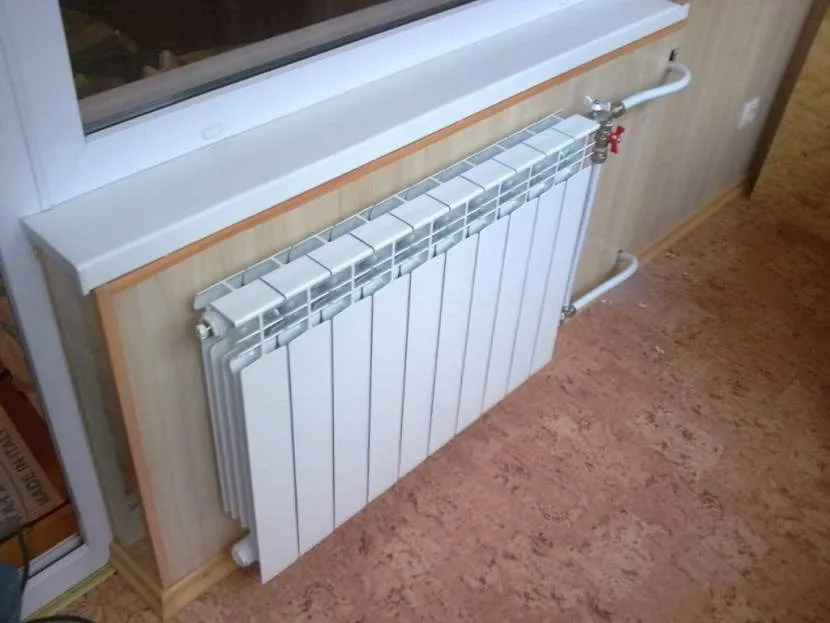

К такой тепловой конструкции хорошо подходят алюминиевые батареи. Они хорошо нагреваются, быстро отдают тепло и эстетично выглядят

Поскольку в частном секторе практически не бывает резких скачков давления, моделям из алюминия ничто не угрожает. Прекрасно работают  и изделия из биметалла. Они долговечны, практичны, совместимы с водой и незамерзающими жидкостями.

Одноконтурные теплосистемы рано списывать со счетов. Многие владельцы домов и дач выбирают именно эти конструкции и довольны их работой.

Классификация однотрубных систем отопления

В данном виде отопления отсутствуют разделения на обратные и подающие трубопроводы, поскольку теплоноситель после выхода из котла идет по одному кольцу, после чего опять возвращается в котел. Радиаторы в данном случае имеют последовательное расположение. В каждый из этих радиаторов теплоноситель попадает по очереди. сначала в первый, потом во второй и так далее. Однако температура теплоносителя будет снижаться, и последний в системе отопительный прибор будет иметь температуру ниже первого.

Классификация однотрубных систем отопления выглядит так, каждый из видов при этом имеет свои собственные схемы:

• закрытые системы отопления. которые не сообщаются с воздухом. Отличаются избыточным давлением, воздух можно сбросить только вручную посредством специальных вентилей или же автоматических воздушных клапанов. Подобные системы отопления могут работать с циркулярными насосами. Такое отопление также может иметь нижнюю разводку и соответствующую схему;
• открытые системы отопления. которые сообщаются с атмосферой при помощи расширительного бака для сбрасывания лишнего воздуха. В данном случае кольцо с теплоносителем следует размещать выше уровня приборов отопления, в противном же случае в них будет собираться воздух и циркуляция воды будет нарушена;
• горизонтальные – в таких системах трубы теплоносителя размещены горизонтально. Это отлично подходит для частных одноэтажных домой или же квартир, где есть автономная система отопления. Однотрубный вид отопления с нижней разводкой и соответствующая схема – лучший вариант;
• вертикальные – трубы теплоносителя в данном случае размещены в вертикальной плоскости. Такая система отопления лучше всего подходит для частных жилых домов, состоящих из двух-четырех этажей.

Нижняя и горизонтальная разводка системы и ее схемы

Циркуляция теплоносителя в горизонтальной схеме прокладки труб обеспечивается при помощи насоса. А подающие трубы размещены над полом или под ним. Горизонтальная магистраль с нижней разводкой должна быть проложена с небольшим уклоном от котла, радиаторы же нужно ставить все на одном уровне.

В домах, где два этажа, подобная схема разводки имеет два стояка — подающий и обратный, вертикальная же схема допускает их большее количество. Во время принудительной циркуляции теплоагента с применением насоса температура в помещении повышается намного быстрее. Поэтому чтобы установить такую систему отопления нужно использовать трубы с меньшим диаметром, нежели в случаях естественного движения теплоносителя.

Циркуляционный насос следует устанавливать всегда в конце обратной части трубопровода независимо от того, какую вы выбрали схему системы отопления. Дело состоит в том, что максимальная температура рабочей жидкости в насосе должна составлять 60 градусов. Если разводка вертикальная в двухэтажном строении, систему нужно оснащать стояком, посредством которого теплоноситель будет подниматься на второй этаж. Стояк должен врезаться до первого радиатора нижнего этажа, если это позволит сделать планировка дома.

На трубах, которые входят в этажи, нужно ставить вентили, которые будут регулировать подачу горячей воды на каждый этаж.

Рассмотрим некоторые схемы разводки для однотрубной системы отопления:

• схема с вертикальной подачей – может иметь естественную или принудительную циркуляцию. При отсутствии насоса теплоноситель циркулирует посредством смены плотности во время остывания при теплообмене. От котла вода поднимается в магистраль верхних этажей, затем по стоякам распределяется по радиаторам и остывает в них, после чего опять возвращается в котел;
• схема однотрубной вертикальной системы с нижней разводкой. В схеме с нижней разводкой возвратная и подающая магистрали идут ниже приборов отопления, а трубопровод проложен в подвале. Теплоноситель подается по стоку, проходит через радиатор и возвращается вниз в подвал через опускной стояк. При данном методе разводки теплопотерь будет значительно меньше, чем тогда, когда трубы находятся на чердаке. Да и обслуживать систему отопления с данной схемой разводки будет очень просто;
• схема однотрубной системы с верхней разводкой. Подающий трубопровод в данной схеме разводки расположен над радиаторами. Подающая магистраль проходит под потолком или через чердак. Через эту магистраль стояки идут вниз и к ним по одному крепятся радиаторы. Обратная магистраль идет или по полу, или под ним или через подвал. Такая схема разводки подойдет в случае естественной циркуляции теплоносителя.

Помните, что если вы не хотите поднимать порог дверей с целью прокладки подающей трубы, вы можете плавно ее понизить под дверью на маленьком кусочке земли с выдерживанием общего уклона.

Технические характеристики однотрубного отопления

Однотрубная  схема отопления домов является магистралью, к которой подключены радиаторы в последовательном порядке. Теплоноситель проходит по всем нагревательным компонентам. Теплообменный цикл заканчивается тогда, когда теплоноситель доходит до последнего радиатора.

Принципиальная схема однотрубного отопления

Этот нюанс является самым большим недостатком подобной отопительной системы, однако ему есть альтернативное решение. Чтобы этот нюанс не имел негативных последствий, нужно в помещении устанавливать как можно больше батарей или устанавливать на них специальные краны. Такой метод позволит сбалансировать всю систему, то есть, будет осуществлена правильная регулировка однотрубной системы отопления.

Особенности подключения однотрубного отопления в двухэтажном доме

В двухэтажных домах естественная циркуляция воздуха, которая представляет собой поднятие теплого воздуха на 2 этаж и перетекание более холодного воздуха на 1 этаж, особенно выражена и может создавать ощутимый дискомфорт. Для поддержания на разных этажах дома примерно равной температуры нужно тщательно продумать порядок подключения радиаторов и количество секций в них.

Можно, разумеется, решить данный вопрос проще: перекрыть дверью на лестничном марше соединение этажей дома. Однако это может испортить интерьер дома, хотя подобное решение проблемы, созданное своими руками, встречается достаточно часто.

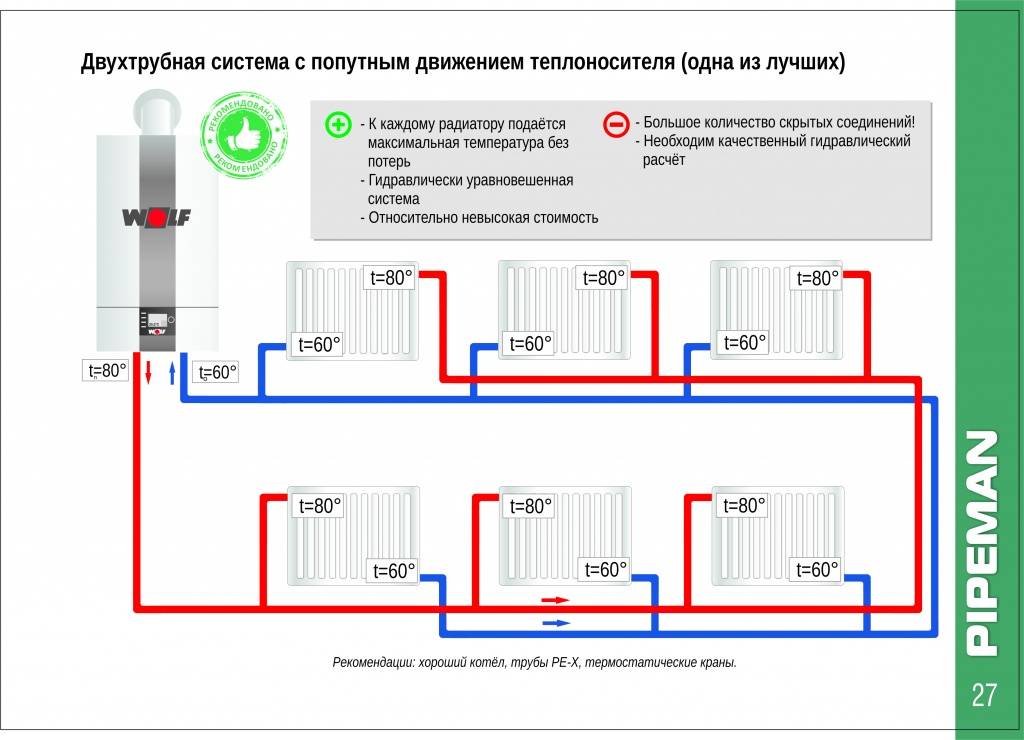

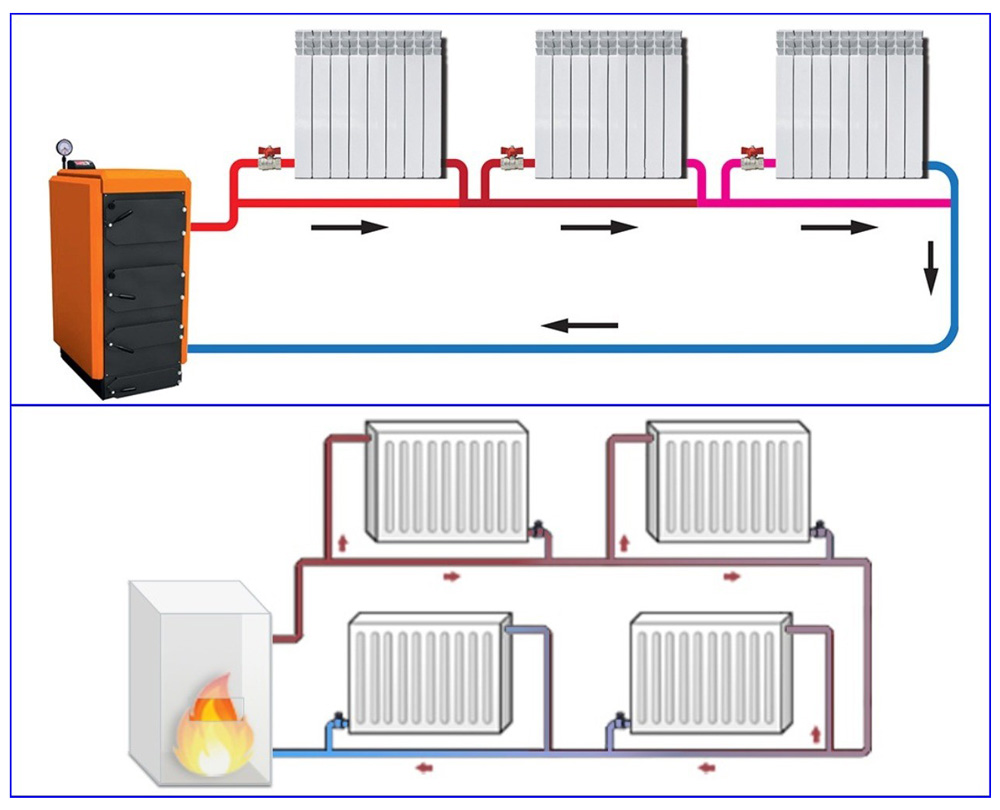

Схема однотрубного и двухтрубного отопления.

Существует 2 вариант равномерного распределения тепла по двухэтажному дому, именуемый принудительной вентиляцией. Однако ее нельзя рассматривать всерьез, потому как при первом сбое в подаче электроэнергии, дискомфорт вернется обратно, а обойдется подобная система при монтаже и эксплуатации достаточно дорого.

Для того чтобы температуры на этажах дома сравнялись или стали хотя бы более близкими, на 2 этаже вместо радиаторов отопления можно устроить систему водяного теплого пола из металлопластиковых труб диаметром в 20 мм.

Решить вопрос одинаково комфортного отопления 2-х этажей, тем более своими руками, почти невозможно, однако уменьшить разницу условий позволит продуманная планировка дома и установка автономной отопительной системы. Причем лучше всего для обогрева двухэтажного здания подходит именно однотрубная система отопления.

Новые однотрубные теплосистемы многоквартирных домов

Российские новостройки оборудуются однотрубными радиаторными узлами с термостатическими клапанами (термостатами). Выглядят они как показано на фото ниже.

Радиаторный узел с термостатом.

Такие теплосистемы на 30–40 % дешевле своих двухтрубных аналогов, обладают высокой гидравлической устойчивостью. Но обеспечивают ли они уровень комфортности эксплуатации двухтрубных схем, определяемый следующими составляющими:

• автоматическим режимом стабилизации заданной температуры в каждой комнате;
• общей экономией энергии в теплосистеме;
• возможностью скрытой прокладки труб;
• поквартирным учетом тепла.

Оценим однотрубный вариант отопления по этим критериям.
