Однотрубная система отопления частного дома с нижней разводкой и схема

Однотрубная схема подключения радиаторов отопления в частном доме

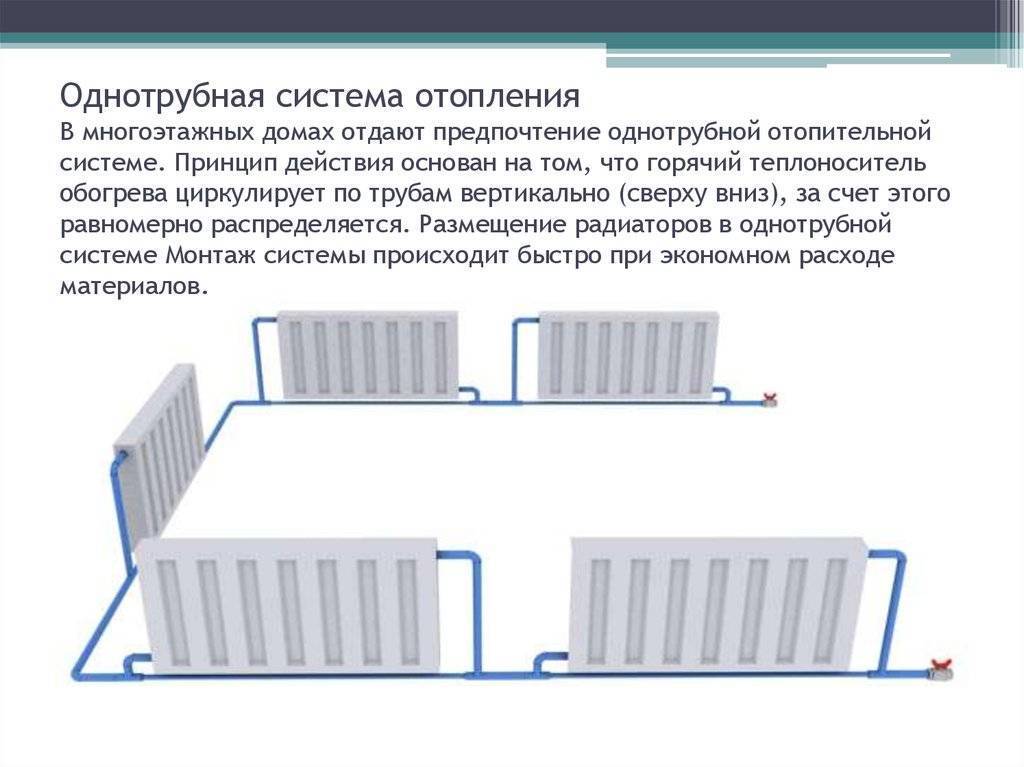

Система отопления с однотрубным подключением батарей прекрасно справляется с обогревом частного дома в несколько этажей. Простота и ценовая доступность делают этот тип системы самым распространённым.

Отличить однотрубное подключение очень просто. Единая магистраль трубопровода, по которому циркулирует теплоноситель, закольцована и замыкается на отопительном котле.

Все радиаторы в помещениях подключены к ней параллельно или последовательно. Теплоноситель идёт через радиальные пути сверху вниз, на вышестоящие этажи тепло проводят подающие трубы. Циркуляция жидкости может быть естественной.

Минусы однотрубного подключения:

Последовательное подключение подразумевает, что вход и обратка остаются цепью единой магистрали. А это значит, что от радиатора к радиатору температура теплоносителя будет становиться все ниже. Если сравнить нагрев первого и последнего «звена» отопительной системы, разница станет очевидна. Решением этой проблемы становится увеличение секций по ходу магистрали трубопровода. При этом стоимость может значительно возрасти.
Нет возможности отрегулировать теплоотдачу отдельного радиатора.
Давление в трубах не должно опускаться, циркуляция должна быть постоянной и равномерной. Любые перепады приведут к теплопотере. При естественном движении теплоносителя в трубопроводе соблюдайте уклон труб, что затруднительно при их низком расположении. Справиться с этой проблемой установка насоса.
Невозможно врезать контуры водяного отопления полов.

Плюсы:

Экономично и не требует большого количества материала. Соответственно сокращается масштаб работ при подключении.

С простой схемой разводки можно справиться самостоятельно, имея минимальные навыки проведения сантехнических работ. Не требует монтажа дополнительных приборов и сложных узлов.
Не требует повышенного внимания. При условии правильного монтажа будет долговечна и надёжно справится со своей задачей.
Монтируется как в одноэтажном помещении, так и в несколько этажей.
Трубопровод в большинстве случаях расположен низко, что открывает простор для декорирования и маскировки отопления при создании интерьера помещения.

Принципы установки: фото

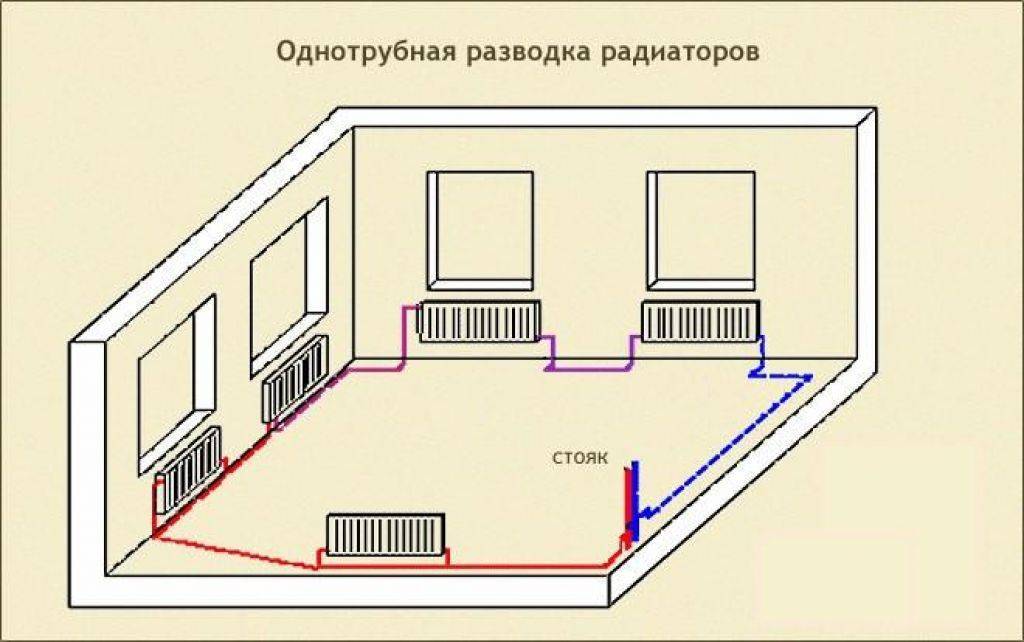

Часто встречается расположение магистрали вдоль стен комнаты, параллельно, или под небольшим уклоном к плоскости пола. Различия возникают только в схемах врезки трубы в радиатор.

Фото 1. Так выглядит схема однотрубного подключения с естественной циркуляцией теплоносителя с уклоном магистрали.

Самый простой способ подключения открытого типа с установкой расширительного бака в высшей точке разводки. Радиаторы врезаны последовательно, трубопровод находится внизу, вход и выход расположены на противоположных частях. Предпочтительна установка насоса.

При естественной циркуляции теплоносителя необходим не допускающий застоя «разгонный коллектор» и дальнейшее соблюдение уклона магистрали. Для предотвращения появления воздушных пробок устанавливаются краны Маевского или воздухоотводчики.

Фото 2. Стандартный кран Маевского, используемый для предотвращения возникновения воздушных пробок.

Усовершенствованное подключение однотрубной системы получило название «ленинградка». Этот способ позволяет отапливать многоквартирные дома, оставаясь простым в монтаже и экономичным в плане расхода материала. Отличие «ленинградки» заключается в байпасе — трубной перемычке между входом и выходом каждого радиатора. Его наличие позволяет равномерно регулировать температуру теплоносителя относительно удалённости от котла.

Фото 3. Однотрубная система подключения «ленинградка» с диагональным подключением радиаторов.

Достоинства и недостатки однотрубной теплосети

Плюсы такого отопительного контура особенно ярко проявляются, если монтаж и обслуживание теплосети выполняются своими руками:

простота монтажа,
небольшой расход материалов;
низкая стоимость,
быстрое прогревание батарей.

Недостатков у этой простой системы практически нет, если её используют для обогрева небольшого дома.

С ростом общей площади помещений становится заметным, а иногда и критичным, основной минус теплосети – теплопотери на каждом теплоотдающем приборе – чем дальше батарея от начала контура, тем меньше она нагревается.

Отсюда следует и второй недостаток – сложность, а иногда и невозможность применения такого теплового контура для обогрева строений с большой общей площадью.

Вариант и схема 3

По сути, этот вариант «Ленинградки» не имеет существенных отличий, кроме ответвления от основного контура. Из-за различной длины контуров отличается количество секций в теплообменниках, для чего требуется дополнительная балансировка в процессе эксплуатации. Для этой цели в системе водяного отопления Ленинградка устанавливают балансировочный вентиль, который равномерно распределяет тепло по всем контурам.

Для нормального функционирования такой системы необходимо расположить балансировочный кран на обратной трубе дополнительного контура, в непосредственно обратную трубу врезать перед насосом для принудительной циркуляции теплоносителя.

Вариант 4

Предыдущие варианты считаются устаревшими, поэтому используют их очень редко. Модернизация привела к появлению усовершенствованных систем отопления. Сейчас в систему отопления Ленинградка с полипропилена монтируют радиаторы с запорными вентилями и обязательной перемычкой – байпасом.

Такая система имеет несколько преимуществ:

Наличие запорной арматуры позволяет проводить ремонт или замену одного радиатора без ущерба для работы всей системы. При этом теплоноситель в системе отопления Ленинградка с насосом также циркулирует без остановки.
С помощью вентилей на входе можно регулировать подачу тепла и контролировать степень нагрева радиаторов.
Появляется возможность отключения от общей системы радиаторов, которые находятся в неиспользуемых помещениях. При этом магистральный проход через них остается неизменным.

Вариант 5

Монтаж дополнительных вентилей для регулировки параметров системы на байпас дает более широкие возможности каждому участку. Этим действиям есть свое объяснение. Чтобы система работала безупречно, необходимо правильно подобрать диаметр байпаса. Для этого требуется провести ряд сложных расчетов, которые под силу только человеку, разбирающегося в законах физики и теплотехники. Чтобы рабочая среда проходила через радиатор, нарушив законы гравитации, нужна регулировка просвета на байпасе. Решить эту проблему можно, установив дополнительный вентиль.

Однако далеко не все пользуются этим методом, так как для нормального функционирования системы требуется приобретение дополнительных комплектующих деталей, и монтажные работы предполагают лишние материальные затраты. Однако все затраты довольно быстро окупаются за счет повышения эффективности работы системы.

Вариант 6

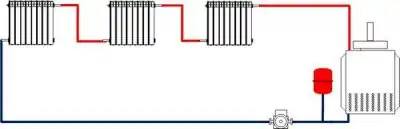

Следующий вариант предполагает монтаж герметичного контура и мембранного расширительного бака. Это становится альтернативой системы «Ленинградка» открытого типа.

Система закрытого типа имеет такую же схему разводки, что и предыдущие варианты. На трубе обратной подачи устанавливается расширительный бачок мембранного типа, с помощью которого в системе поддерживается уровень избыточного давления.

Монтаж системы закрытого типа имеет свою особенность: требуется обязательная установка «группы безопасности». Блок состоит из трех обязательных элементов:

Манометр, позволяющий визуально контролировать давление в системе.
Предохранительный клапан, который настроен на максимальное давление.
Устройство для отведения воздуха, работающее в автоматическом режиме.

Устройство и элементы однотрубной системы отопления

В системе, где используется схема естественной циркуляции теплоносителя, эффект достигается за счет разной его плотности. Когда нагретая вода, подаваемая под напором, встречается с более холодной, идущей из обратного контура, последняя освобождает место для горячей воды, в результате чего та движется по стояку до верхней точки, откуда она уже направляется по магистральной трубе, а потом распространяется по радиаторам и элементам системы.

Для эффективной работы подобной схемы очень важно, чтобы трубы располагались под углом не менее 3-5 градусов. Трудности с соблюдением этого требования могут возникнуть в больших одноэтажных домах, где используемая отопительная система проложена на большом расстоянии

Следует помнить, что для выдержки подобного угла размещения труб перепады будут иметь высоту, равную порядка 5 см на каждый метр длины участка трубопровода.

Работу системы, где используется схема принудительной циркуляции, поддерживает циркуляционный насос, для которого отводится место в обратной части контура непосредственно перед входом в котел. Основная задача насосного оборудования заключается в обеспечении необходимого давления, чтобы теплоноситель постоянно имел оптимальную температуру, не выходящую за установленные пределы. Для подобной системы обязательным является размещение магистральной трубы под меньшим углом. Чаще всего эффективная работа обеспечивается, если на каждый метр длины трубы высота перепадов составляет 0,5 см.

Для подобных систем довольно актуальной является проблема перебоев с подачей электричества, что приводит к прекращению циркуляции теплоносителя. Эта задача решается путем размещения разгонного коллектора, представляющего собой трубу, основное назначение которой заключается в подъеме воды на высоту от 1,5 метра.

От верхней точки этого устройства должна отходить труба, ведущая к расширительному баку. Она необходима для поддержания требуемого давления в системе и предотвращения его повышения, что может быть привести к возникновению аварийных ситуаций. В конструкции современных систем обычно используются расширительные баки закрытого типа, исполнение которых не позволяет воздуху проникать в воду. При таком варианте исполнения в него помещают гибкую мембрану, с одной стороны которой поступает под высоким давлением воздух, а с другой — предусматривается отверстие для выхода воды. Для размещения этих элементов можно выбрать любое подходящее место в системе.

Несмотря на наиболее простое исполнение, для размещения расширительных баков открытого типа должно быть отведено место в верхней точке системы. Другим недостатком является постоянный контакт воды с кислородом, на фоне чего создаются благоприятные условия для развития коррозионных процессов, что негативным образом сказывается на сроке службы стальных труб и радиаторов.

В процессе монтажа элементов необходимо соблюдать следующий порядок действий:

Первым устанавливают отопительный котел, который может работать на любом виде топлива, используемый для нагрева теплоносителя.
Далее выполняется монтаж разгонного коллектора, который подключают к расширительному баку.
После этого настает черед магистрального трубопровода, который укладывают во всех помещениях дома в соответствии с заранее спроектированной схемой.
Очень важно в процессе работ проложить контур в тех помещениях, где в первую очередь необходимо поддерживать комфортную температуру. Речь идет о детской комнате, спальне и ванной

Если теплоноситель будет поступать вначале в эти помещения, то проблем с поддержанием в них необходимой температуры не возникнет, так как на участках, которые расположены в начале контура, теплоноситель всегда имеет более высокую температуру.
Далее переходят к установке радиаторов в соответствии с заранее выбранными для них местами.
Последним размещают циркуляционный насос, для которого выделяют место непосредственно перед входом обратной части контура в котел.

Однотрубная система отопления: плюсы и минусы

Преимущества

Однотрубная система отопления имеет так преимущества, так и недостатки. В числе преимуществ можно назвать следующее:

возможность охвата всей площади строения при помощи замкнутого кольца, что не зависит от планировки здания;
возможность подключения к системе отопления тех или иных дополнительных устройств, например, теплых полов, полотенцесушителей или оснащения встроенного циркуляционного насоса;
есть возможность направить теплоноситель в ту или иную сторону. Например, по ходу циркуляции можно первыми направить более холодные комнаты, которые часто проветриваются. В тех же двухтрубных системах такая функция сводится к расположению котла;
простота монтажных работ. Материалов не так много, и стоимость их закупки и самих работ будет значительно ниже, чем при установке двухтрубной системы;
при продуманном размещении отопительных приборов и правильной разводке трубопровода разницу в температурах в разных помещениях можно свести к минимуму, но целиком справиться с таким явлением не выйдет.

Недостатки

Недостатки однотрубной системы такие:

наличие особых требований к диаметру ключевого трубопровода;

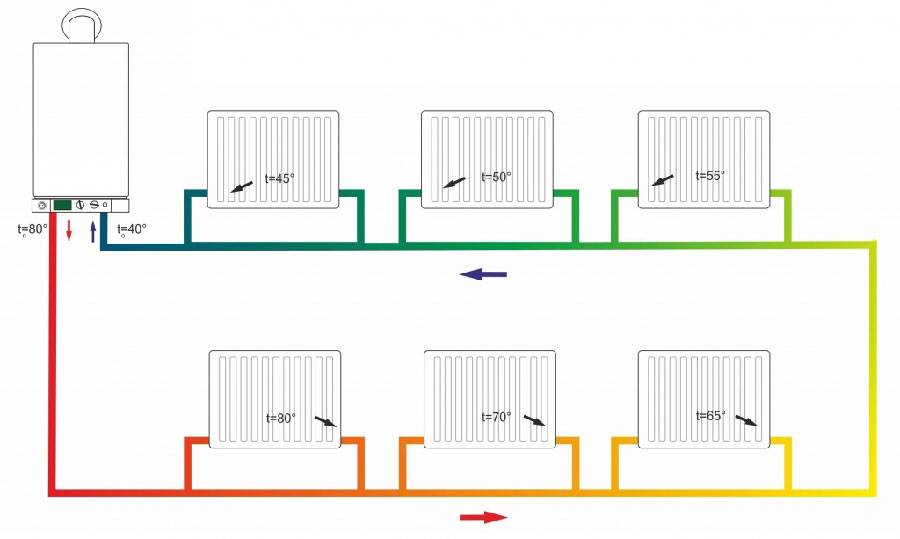

в первом радиаторе температура будет выше всего, а в последующих она будет более низкой из-за постоянного подмеса к потоку теплоносителя из радиаторов, которые уже были пройдены;
последние радиаторы должны иметь большую площадь, чем первые, чтобы не быть слишком холодными;
на одной ветке лучше не ставить больше 10 радиаторов, поскольку равномерного прогрева таким способом не получится.

Выравнивание температурного режима происходит благодаря смене количества радиаторных секций и установкой специальных перемычек, термостатических клапанов, вентилей, регуляторов или шаровых кранов. Желательно иметь в наличии циркуляционный насос, а чтобы горячая вода лучше проходила по трубам и радиаторам, нужно ставить специальный коллектор разгона. В двухэтажных домах он не нужен.

Если разводка верхнего типа, то подающая труба способна создавать естественное давление, однако при подобной схеме нужно ставить трубы с большим диаметром, а это негативно скажется на внешнем виде вашего интерьера. Поэтому если есть возможность поставить узел разводки под напольным покрытием, это будет гораздо лучше.

Также советуем при установке радиаторов в двухэтажном здании с целью регулирования нагрева сделать параллельное подключение батарей с монтажом кранов на входах. Также чтобы температура на втором этаже распределялась равномерно, вместо радиаторов можно приобрести систему теплых полов.

Как видите, однотрубная система в плане эксплуатации может иметь ряд сложностей. Например, она требует высоких показателей давления, также, чтобы она работала нормально, желательно применять мощный насос, а это не только лишние хлопоты, но и большие расходы. Помимо этого, в одноэтажном строении потребуется вертикальный излив и расширительный чердачный бак.

Однако, несмотря на это, преимуществ у данного решения все равно больше.

Способы подключения радиаторов

Если выбрано двухтрубное или трехтрубное отопление, батареи нужно подключать точно по схеме. Если здание имеет большую площадь, то для проведения монтажных работ лучше вызвать специалистов.

Существует несколько способов подключения:

Боковое. Вода в радиатор заходит и выходит с одной стороны. В тех секциях, которые расположены дальше от точки подключения, равномерность прогрева нарушается.
Верхнее. Такой тип подключения приведет к тому, что нагреваться будет только верхняя половина батареи. Если в системе предусмотрено верхнее подключение, то приобретать нужно предназначенные для него батареи, которые оснащены заглушкой, перенаправляющей жидкость в нижнюю часть.
Нижнее. Тут тоже исключается полное прогревание всей площади батареи, так как основной поток жидкости двигается в нижней части.
Диагональное. Предложенный способ подключения позволяет распределить горячую жидкость равномерно.

Последний вариант идеально подходит для двухтрубной системы.

Классификация однотрубных систем отопления

В данном виде отопления отсутствуют разделения на обратные и подающие трубопроводы, поскольку теплоноситель после выхода из котла идет по одному кольцу, после чего опять возвращается в котел. Радиаторы в данном случае имеют последовательное расположение. В каждый из этих радиаторов теплоноситель попадает по очереди. сначала в первый, потом во второй и так далее. Однако температура теплоносителя будет снижаться, и последний в системе отопительный прибор будет иметь температуру ниже первого.

Классификация однотрубных систем отопления выглядит так, каждый из видов при этом имеет свои собственные схемы:

закрытые системы отопления. которые не сообщаются с воздухом. Отличаются избыточным давлением, воздух можно сбросить только вручную посредством специальных вентилей или же автоматических воздушных клапанов. Подобные системы отопления могут работать с циркулярными насосами. Такое отопление также может иметь нижнюю разводку и соответствующую схему;
открытые системы отопления. которые сообщаются с атмосферой при помощи расширительного бака для сбрасывания лишнего воздуха. В данном случае кольцо с теплоносителем следует размещать выше уровня приборов отопления, в противном же случае в них будет собираться воздух и циркуляция воды будет нарушена;
горизонтальные – в таких системах трубы теплоносителя размещены горизонтально. Это отлично подходит для частных одноэтажных домой или же квартир, где есть автономная система отопления. Однотрубный вид отопления с нижней разводкой и соответствующая схема – лучший вариант;
вертикальные – трубы теплоносителя в данном случае размещены в вертикальной плоскости. Такая система отопления лучше всего подходит для частных жилых домов, состоящих из двух-четырех этажей.

Нижняя и горизонтальная разводка системы и ее схемы

Циркуляция теплоносителя в горизонтальной схеме прокладки труб обеспечивается при помощи насоса. А подающие трубы размещены над полом или под ним. Горизонтальная магистраль с нижней разводкой должна быть проложена с небольшим уклоном от котла, радиаторы же нужно ставить все на одном уровне.

В домах, где два этажа, подобная схема разводки имеет два стояка — подающий и обратный, вертикальная же схема допускает их большее количество. Во время принудительной циркуляции теплоагента с применением насоса температура в помещении повышается намного быстрее. Поэтому чтобы установить такую систему отопления нужно использовать трубы с меньшим диаметром, нежели в случаях естественного движения теплоносителя.

Циркуляционный насос следует устанавливать всегда в конце обратной части трубопровода независимо от того, какую вы выбрали схему системы отопления. Дело состоит в том, что максимальная температура рабочей жидкости в насосе должна составлять 60 градусов. Если разводка вертикальная в двухэтажном строении, систему нужно оснащать стояком, посредством которого теплоноситель будет подниматься на второй этаж. Стояк должен врезаться до первого радиатора нижнего этажа, если это позволит сделать планировка дома.

На трубах, которые входят в этажи, нужно ставить вентили, которые будут регулировать подачу горячей воды на каждый этаж.

Рассмотрим некоторые схемы разводки для однотрубной системы отопления:

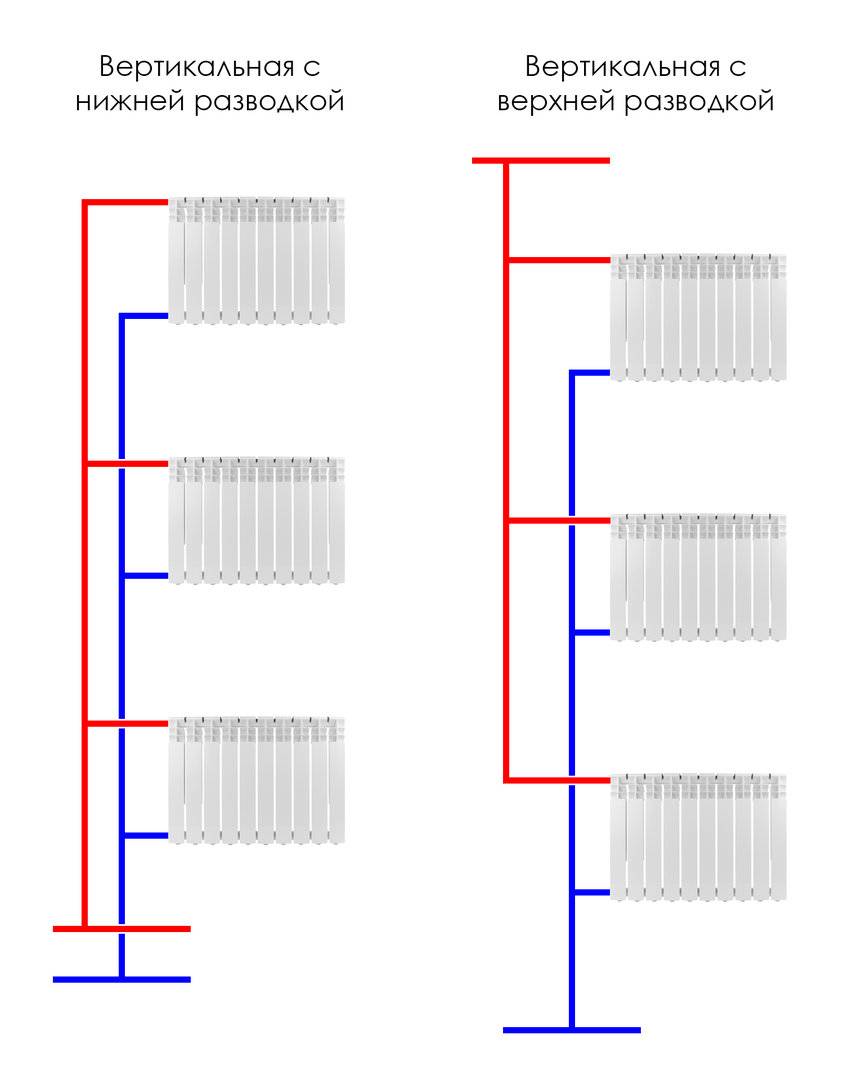

схема с вертикальной подачей – может иметь естественную или принудительную циркуляцию. При отсутствии насоса теплоноситель циркулирует посредством смены плотности во время остывания при теплообмене. От котла вода поднимается в магистраль верхних этажей, затем по стоякам распределяется по радиаторам и остывает в них, после чего опять возвращается в котел;
схема однотрубной вертикальной системы с нижней разводкой. В схеме с нижней разводкой возвратная и подающая магистрали идут ниже приборов отопления, а трубопровод проложен в подвале. Теплоноситель подается по стоку, проходит через радиатор и возвращается вниз в подвал через опускной стояк. При данном методе разводки теплопотерь будет значительно меньше, чем тогда, когда трубы находятся на чердаке. Да и обслуживать систему отопления с данной схемой разводки будет очень просто;
схема однотрубной системы с верхней разводкой. Подающий трубопровод в данной схеме разводки расположен над радиаторами. Подающая магистраль проходит под потолком или через чердак. Через эту магистраль стояки идут вниз и к ним по одному крепятся радиаторы. Обратная магистраль идет или по полу, или под ним или через подвал. Такая схема разводки подойдет в случае естественной циркуляции теплоносителя.

Помните, что если вы не хотите поднимать порог дверей с целью прокладки подающей трубы, вы можете плавно ее понизить под дверью на маленьком кусочке земли с выдерживанием общего уклона.

Подбор оборудования и расчет однотрубной системы

Одноконтурное отопление делают с использованием следующих элементов:

нагревательный котел;
батареи;
трубы;
циркуляционный насос;
расширительный бак;
краны Маевского;
фильтрующее приспособление;
переходники и фитинги;
группа безопасности.

Во время расчета системы важно придерживаться таких принципов:

Мощность котла выбирают в зависимости от отапливаемой площади. При этом придерживаются правила, что для обогрева каждых 10 квадратов дома нужна мощность нагревателя в 100 Вт. Для более точного расчета нужно учесть высоту помещения, материал ограждающих конструкций дома и качество его утепления, климатические особенности, количество окон и дверей.
Для расчета требуемого количества радиаторов площадь помещения множим на 100 и делим на теплоотдачу одной секции отопительного прибора

Теплоотдача батареи указывается в техпаспорте.
При выборе труб учитывайте материал, из которого они сделаны, а также правильно выбирайте диаметр с учетом особенностей системы.
При подборе расширительного бака важно знать общее количество теплоносителя, циркулирующего в сети
Также обращайте внимание на конструкцию бака (открытый или закрытый тип).
Циркуляционный насос выбирают по требуемой мощности, но для этого понадобится выполнить расчеты, которые лучше доверить специалистам.

Если все комплектующие сети были подобраны правильно, а в процессе монтажа придерживались технологии, в эффективности однотрубной системы можно не сомневаться

Для длительной работы сети без вмешательства пользователя важно правильно ее настроить при первом запуске

Ключевые преимущества и недостатки ленинградки

Универсальных и одновременно идеальных систем организации отопления не бывает. И у однотрубной схемы есть преимущества и недостатки.

Рассмотрим сначала плюсы:

Главное преимущество — возможность спрятать подающие трубы в пол и установить их под дверь.
Возможность выполнить сборку системы самостоятельно, используя минимальное количество элементов.
Отсутствие трудоемких процессов, что позволяет максимально снизить стоимость работ.
В собранном виде однотрубная схема состоит из минимума торчащих труб, а что увеличивает эстетическую составляющую сборки.
Ленинградку можно одновременно подключать к двум отопительным котлам. Поэтому легко охватить большой дом одним кольцом, включив в него систему теплого водяного пола.
При условии существования байпасов легко выполнить своими руками ремонт радиаторов.

Установка радиатора отопления в доме

Недостатки у системы есть, но их легко можно устранить, собрав своими руками правильную однотрубную систему отопления частного дома. Чтобы во всех радиаторах была одинаковая температура, необходимо установить в конце системы батареи с большим количеством секций. Это поможет уровнять температуру везде.

Обратите внимание! Выбирая горизонтальную прокладку, нельзя устанавливать в ванной комнате полотенцесушители и монтировать в систему водяной теплый пол. Для нормального функционирования ленинградки необходимо увеличивать давление теплоносителя. Поэтому использование циркуляционного насоса желательно

Увеличить давление можно, подняв температуру теплоносителя. Но в этом случае увеличится и расход топлива

Поэтому использование циркуляционного насоса желательно. Увеличить давление можно, подняв температуру теплоносителя. Но в этом случае увеличится и расход топлива

Для нормального функционирования ленинградки необходимо увеличивать давление теплоносителя. Поэтому использование циркуляционного насоса желательно. Увеличить давление можно, подняв температуру теплоносителя. Но в этом случае увеличится и расход топлива.

Подключение радиатора к однотрубной разводке

Отопительные приборы в одноконтурной сети можно подключать разными способами:

Диагональное подключение считается самым эффективным, потому что полностью исключаются теплопотери, а батареи нагреваются равномерно. Патрубок подачи подключается сверху, а патрубок отведения – снизу, по диагонали к подающему трубопроводу. Если нужно подключить батарею с большим количеством секций, то этот вариант подходит больше всего.
Также трубы подачи и отведения могут подключаться с одной боковой стороны радиатора. Подающий патрубок сверху, а обратный – снизу. Это обеспечивает равномерный прогрев всех секций. Данный вариант подключения применяется при верхней разводке.

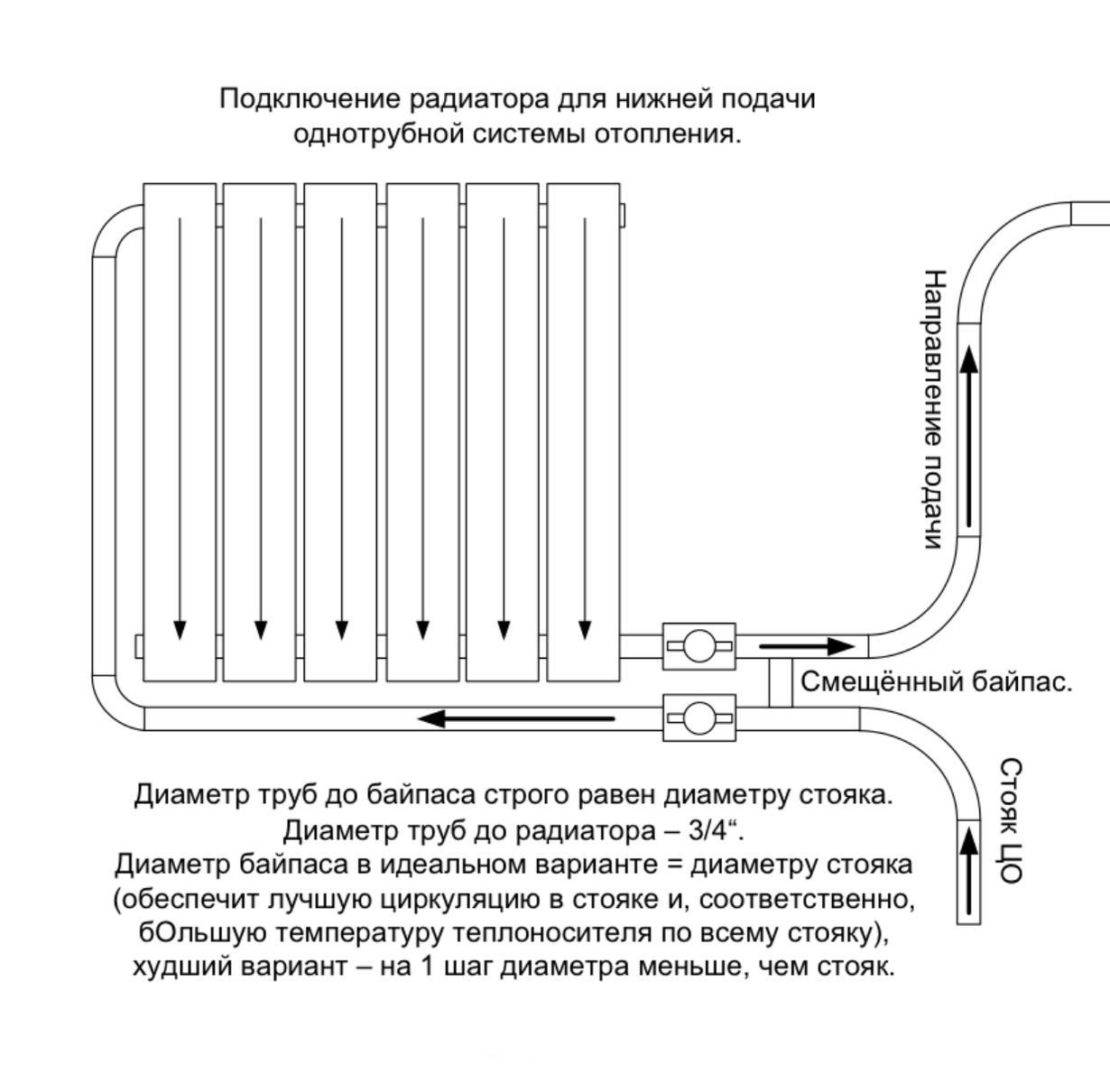

Нижнее подключение подачи и отведения считается самым неэффективным. Однако его преимущество в том, что все трубопроводы можно уложить скрыто в стяжке.

Схема однотрубной отопительной системы для частного дома
