Выбор угла наклона крыши
При выборе угла наклона главный упор делается на климатические показатели района, силу ветра и снеговую нагрузку. Это можно произвести путем сверки по климатическим таблицам, отдельно для каждого района.
Далее соотносится нужный угол наклона, с планируемым кровельным материалом. Так как производитель рекомендует для каждого изделия требуемый градус уклона.
Перечислим минимальные углы наклона для различных кровельных материалов.
Шифер и ондулин 6°
Металлочерепица и профнастил 6°
Цементно-песчаная и керамическая черепица 10°
Гибкая черепица 12°
Стальные оцинкованные, медные листы 17°
Большие показатели вреда не принесут, а вот при меньших углах наклона чем рекомендовано заводом, возможны протечки по стыкам. На односкатной крыше это актуально при сильном дожде, с порывистым ветром. Подробнее о кровельных материалах в статье «Крыша и кровля для дома».
Делаем крышу своими руками
Пошагово рассмотрим процесс создания кровли пристройки, имеющей один скат, самостоятельно.
Шаг 1. Определившись с проектом и решив, какой будет создаваться односкатная кровля, можно приступать к ее монтажу. Первым делом требуется уложить мауэрлат, на который и будет опираться система стропил. В данном случае мауэрлат нужно закрепить на несущей стене пристройки и на параллельной ей несущей стене. Для начала следует в тело стены установить болты.
Вначале устанавливаются болты
Шаг 2. Далее нужно просверлить в брусе, подобранном для мауэрлата, отверстия под болты. Чтобы нанести отметки на брус, по которым будут выполняться отверстия, можно уложить его поверх болтов и постучать в области них молотком. На дереве останутся отпечатки. Вот по ним и изготавливаются отверстия нужного диаметра.
В брусе сверлятся отверстия
Шаг 3. После этого мауэрлат нужно установить на его законное место, надев отверстиями на болты. А в области верхней части отверстий нужно сделать выемки для гаек, которыми мауэрлат будет притягиваться к торцу стены.
Установлен мауэрлат
Проделываются выемки для гаек
Шаг 4. Требуется закрутить все гайки на болтах, держащих мауэрлат.
Закручиваются гайки
Шаг 5. На мауэрлате нужно сделать разметку по местам крепления стропил в соответствии с выбранным шагом. Для этого используются карандаш и угольник.
Нанесение разметки
Шаг 6. Также на стене дома, противоположной предыдущей, крепится второй брус на болты, только закрепляется он выше в соответствии с выбранным углом ската. И на него также наносится разметка для установки стропильных ног.
Крепление второго бруса
Шаг 7. Стропильные ноги нужно подготовить к установке – обработать деревозащитными составами, а затем – сделать необходимые спилы, которые позволят их установить.
Создание спилов на стропильных ногах
Шаг 8. В соответствии с нанесенной разметкой стропильные ноги нужно установить. Один край упирается на мауэрлат, а второй – на доску, закрепленную на стене
Доски важно зафиксировать при помощи крепежного элемента

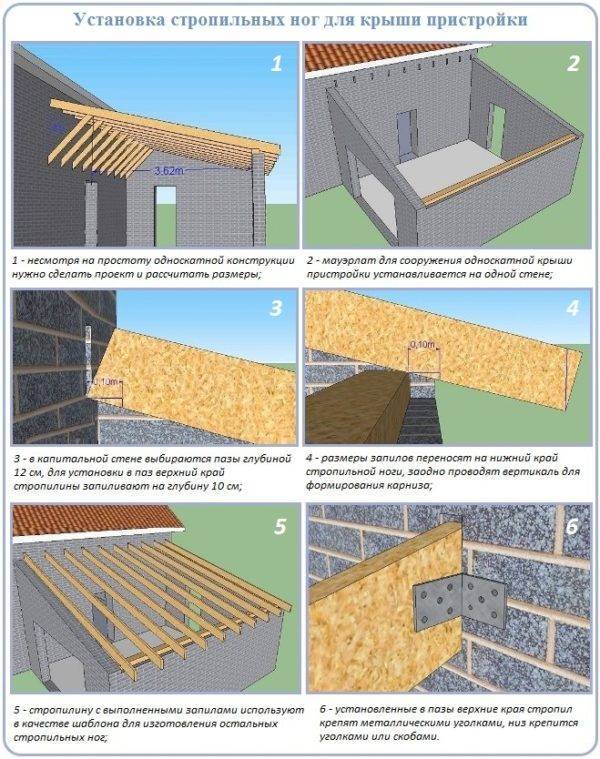

Установка стропильных ног

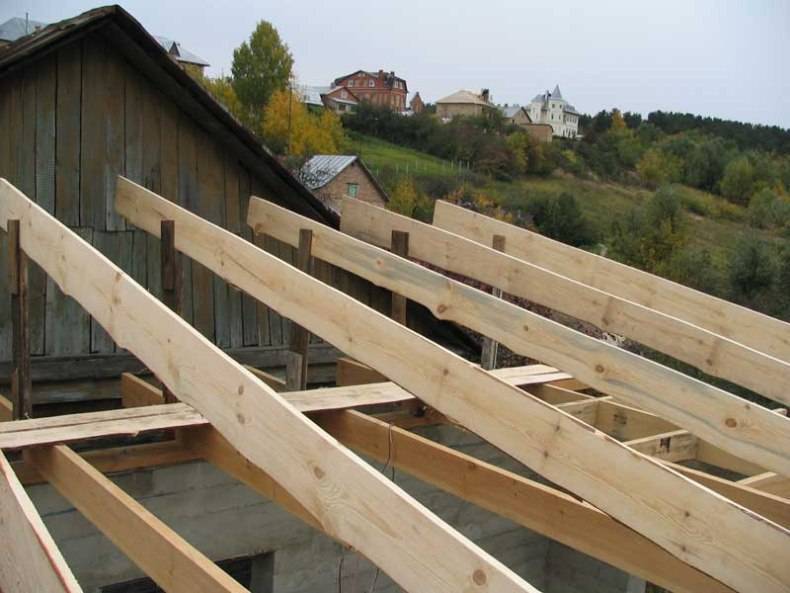

Процесс установки стропил
Шаг 9. Далее останется только сделать обрешетку – перпендикулярно стропильным ногам. И закрепить на ней выбранный кровельный материал.
В данном случае отмечается значительная экономия материалов, так как не нужно отдельно изготавливать фронтон – его заменит стена дома. В противном случае понадобится сделать подъем стены до требуемого уровня крыши или же создать фронтона кровли. Но и расход материалов будет больше.
Схема сооружения стропильной системы односкатной крыши над пристройкой
Также монтаж односкатной крыши, если она слишком большая, подразумевает установку дополнительных опор – подстропильных ног. Они одним концом должны упираться в балки перекрытия, давая опору стропилам. Это позволит избежать прогиба кровли под своим собственным весом. Если этой мерой пренебречь, то брус, использованный для создания стропил, со временем начнет провисать и может деформироваться, что отрицательно скажется и на состоянии остальных элементов кровли, в том числе и самого кровельного покрытия.
Если нужно укладывать теплоизоляционные материалы, а также гидроизоляцию, то они монтируются на этапе, следующим за созданием обрешетки. К ней сначала фиксируется гидроизоляционный материал (для крепления можно использовать строительный степлер), после чего укладывается слой утеплителя. Но понадобится смонтировать и уровень контробрешетки, к которой непосредственно будет прикрепляться сам кровельный материал.
Утепление односкатной крыши
Процесс укладки кровельного покрытия будет зависеть от того, какой материал был выбран
Важно максимально придерживаться технологии укладки того типа материала, который используется. Обычно инструкции по монтажу предоставляет производитель покрытия
Видео – Создание односкатной кровли
Односкатная крыша – прекрасный вариант простой кровли, который позволит сэкономить деньги и время. С задачей ее возведения справиться сможет любой, даже начинающий строитель. Это – наилучший вариант для обустройства беседок, пристроек и простых сооружений на приусадебном участке или возле частного дома.
Строительство крыши для гаража
Как сделать односкатную крышу своими руками? Рассматривать данный вопрос будем на примере строительства такого популярного объекта, как гараж с односкатной крышей.
Прежде чем начать стройку крыши, нужно провести небольшие подготовительные работы.
Как правило, начинать нужно с выбора материала для ее обустройства. Возможны следующие варианты:
- черепица;
- металлопрофиль;
- металлочерепица;
- ондулин;
- рубероид.
Для каждого материала характерны свои особенности и преимущества, которые надо учитывать в каждом конкретном случае. Следующее, что нужно сделать — это рассчитать угол наклона односкатной крыши. Обычно наклона в 25 градусов будет более, чем достаточно. Минимальный уклон может быть и другим, все зависит от особенностей конструкции. Наклон влияет на способность кровли убирать навалившийся снег и осадки с поверхности. Как правило, на металлопрофиле вода будет задерживаться сильнее, чем на других материалах
Также при расчете угла наклона нужно учитывать месторасположение постройки, неважно, это будет односкатная крыша гаража или дома. Если местность ветреная, то угол можно делать немного меньше. Ну а если постройка стоит в тихом тенистом лесу, где ветра почти не бывает, угол делается больше
Ну а если постройка стоит в тихом тенистом лесу, где ветра почти не бывает, угол делается больше.
Для строительства будут нужны:
- стропила (стропильная система односкатной крыши имеет свои особенности);
- балки;
- обрешетки, возможно, и перекрытия.
Далее можно переходить к самому процессу. Строительство такого объекта, как односкатная крыша своими руками, пошагово будет выглядеть следующим образом:
Особое внимание уделяется устройству балок. Конструкция такова, что они должны находиться на расстоянии 0,7-0,8 м друг от друга. Установка производится на сейсмопляс или мауэрлат.
Односкатная крыша на гараж проектируется таким образом, что бы ее нижняя часть была расположена с подветренной стороны.
Далее к балкам монтируются стропила, которые являются опорой для самой высокой части крыши
Количество стропил и балок должно быть одинаковым. Как результат, должен получиться прямоугольный треугольник из балок и вертикальной стропильной доски.
После этого устанавливается стропильная нога, которая позже будет служить опорой для обрешетки. Одним краем она находится на краю балки в нижней части крыши, второй — на вертикальных стропилах.
Для каждой балки все действия из вышеуказанных пунктов повторяется.
По окончанию начинается монтаж обрешетки. Оно организуется при помощи брусков 50х50 мм, которые нужно прибивать поперек стропил. Шаг между ними должен делаться такой, чтобы шиферный лист (как вариант, использование этого материала) мог перекрыть с запасом стоящие рейки с каждой стороны по 15 см.
Установка производится на сейсмопляс или мауэрлат.
Односкатная крыша на гараж проектируется таким образом, что бы ее нижняя часть была расположена с подветренной стороны.
Далее к балкам монтируются стропила, которые являются опорой для самой высокой части крыши. Количество стропил и балок должно быть одинаковым. Как результат, должен получиться прямоугольный треугольник из балок и вертикальной стропильной доски.
После этого устанавливается стропильная нога, которая позже будет служить опорой для обрешетки. Одним краем она находится на краю балки в нижней части крыши, второй — на вертикальных стропилах.
Для каждой балки все действия из вышеуказанных пунктов повторяется.
По окончанию начинается монтаж обрешетки. Оно организуется при помощи брусков 50х50 мм, которые нужно прибивать поперек стропил. Шаг между ними должен делаться такой, чтобы шиферный лист (как вариант, использование этого материала) мог перекрыть с запасом стоящие рейки с каждой стороны по 15 см.
Пройдя все указанные этапы, можно получить лишь неполный ответ на вопрос, как сделать односкатную крышу гаража, потому что на данном этапе закончено лишь строительство каркаса. После этого можно переходить к кровле. Если используется шифер, то установку его нужно начинать с нижних рядов. Крепление осуществляется специальными шиферными гвоздями в местах стыков четырех шиферных листов. Дополнительно к каждому листу по краям прибивается еще по 2 таких гвоздя, что будет препятствовать его поднятию от порывов ветра. После чего крышу можно утеплить.
Характеристики и сечение бруса для стропил
Для определения этих показателей специалисты в строительной отрасли настоятельно рекомендуют воспользоваться таблицей из нормативно-технической документации, а именно из ГОСТа 24454-80. Он дает всю необходимую информацию касательно древесных материалов, которые могут применяться при монтаже кровли, а также дает диапазон для расчетов сечения стропил. Для расчетных работ от вас потребуются данные площади покрытия, выбранный материал, а также точные нагрузки, которые будут оказываться на кровлю в процессе эксплуатации.
Стропильная система (таблица из ГОСТа 24454-80)
Разумеется, это далеко не все параметры, которые необходимо определить перед началом кровельных работ. Кроме указанных выше, вам необходимо определить количество рядов обрешетки и максимальное расстояние между дощечками, узнать объем каждой из них и т.д. В любом случае, настоятельно рекомендуем вам не браться за расчеты, если вы не имеете опыта и хоть малейшего представления о специфике этого дела. Главное требование – максимальная точность. Для того, чтобы перестраховаться, лучше всего доверить расчет односкатной крыши профессионалам.

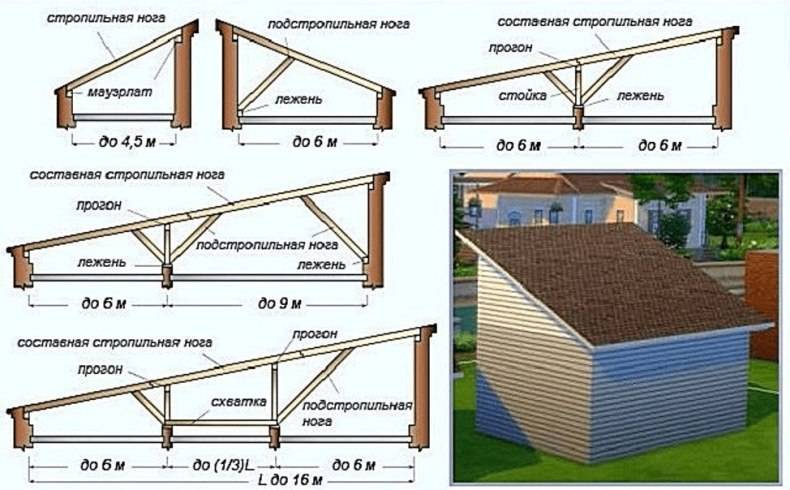

Типы односкатных навесов и их характеристики
Прежде чем отдать предпочтение тому или иному виду односкатной конструкции, необходимо изучить преимущества каждого из видов.
По характеру материала изготовления односкатные конструкции подразделяются на:
- металлические;
- деревянные;
- смешанные.
Металлические навесы односкатного типа монтируются из оцинкованных труб либо из высокопрочного стального профиля. Каркас таких навесов бывает кованым или сварным, стандартной или сложной формы. Металлические односкатные навесы отличаются высокой прочностью, надежностью, долгим сроком эксплуатации. Они не боятся осадков различной интенсивности. Деревянные навесы односкатного типа сооружаются из дерева различных пород, в качестве материала для опорных стоек выбираются брус либо оцилиндрованное бревно. Вагонка или обрезная доска служат для изготовления обвязки и обрешетки. При покрытии материалов специальным составом деревянные навесы становятся защищенными от негативного воздействия природных условий и служат в течение долгого времени.
Смешанные односкатные навесы изготавливаются из металла и дерева. Как правило, опорные элементы таких конструкций сооружаются из металла, а крыша – из древесины.
Гораздо реже односкатные сооружения возводятся с применением камня. Это весьма трудоемкий и дорогостоящий процесс, однако прочность их гораздо выше, нежели у других видов навесов для дачи.
В зависимости от способа расположения односкатные конструкции делятся на:
- отдельно стоящие;
- пристроенные.
Отдельно стоящие односкатные навесы монтируются без привязки к основному сооружению. Их можно располагать в любой части придомовой территории. Зачастую такой вид конструкций используется в качестве зоны отдыха и укрытия автомобилей от осадков.
Пристроенные односкатные козырьки требуют привязки к основному сооружению и служат для защиты, например, крыльца от осадков и солнечного света. Навес над крыльцом так же защищает ступени от снега. Эти конструкции имеют относительно небольшой размер и изготавливаются из легких материалов.
В зависимости от функциональности навесы односкатного типа бывают:
- декоративные;
- функциональные.
Декоративные навесы призваны эстетически дополнять имеющиеся на придомовом участке постройки. Функциональные навесы сооружаются для выполнения полезных функций в виде защиты от различного рода осадков, пыли, солнца.
Гидроизоляция плоской или малоуклонной односкатной крыши
Этот вопрос достаточно важен, поэтому рассмотрим его отдельно. Плоские или почти плоские односкатные крыши, которые обычно застилают рулонными кровельными материалами, требуют усиленной гидроизоляции.
Поэтому для них вначале выполняется первичная гидроизоляция поверх ровной поверхности (плиты или сплошного настила на балках перекрытия), потом монтируется утеплитель под стяжку, далее – еще два или более слоев гидроизоляции.
Необходимый для стока дождевой воды уклон обеспечивается так называемой «разуклонкой», то есть насыпью из керамзита, которая позволяет увеличить толщину стяжки с одной стороны и уменьшить с другой.
Для ремонта или улучшения свойств плоской кровли часто пользуются жидкими битумно-полимерными мастиками, наносимыми в два-три слоя.
Также эти мастики используют для гидроизоляции примыканий кровли, например, к парапету. Однако в целом кровли с уклоном менее 5…10 градусов в одноэтажных частных домах используются редко – климат нашей страны не располагает к подобному стилю застройки. Чаще подобные варианты применяются в многоэтажном строительстве.
При малоуклонных крышах удобна также гибкая черепица. Она укладывается поверх слоя гидроизоляции и дает надежную защиту от атмосферных осадков.
Финишное покрытие и отделка
Кровельное покрытие укладывают по технологии, которую предлагают изготовители того или иного вида материала. Крепят покрытие при помощи гвоздей. Листы накладывают друг на друга слоями. Верхние ряды покрытия укладывают внахлест в 15 сантиметров на нижние ряды
Важно тщательно закрепить материал по краям, чтобы исключить риск поднятия кровли сильным ветром
Эксперты рекомендуют обрабатывать деревянные элементы внутри кровли защитными средствами. Составы защитят балки и стропила от негативного воздействия влаги, грызунов и древесных жучков. Если вы планируете использовать чердачное помещение, как подсобную комнату, можно обустроить пол при помощи деревянных досок.
Монтаж кровли своими руками — трудоемкий и сложный процесс, даже при установке простой конструкции односкатной крыши. Неверный расчет, неправильная технология монтажа и некачественные материалы приведут к необходимости постоянного ремонта и замены отдельных элементов. Серьезные ошибки и вовсе спровоцируют разрушение крыши. Чтобы получить прочную и долговечную кровлю, обратитесь к профессионалам!
Мастера компании “МариСруб” выполнят расчет и проектирование кровли, подберут нужные материалы, быстро и надежно установят крышу для деревянного дома и коттеджа, бани и гаража, любой хозяйственной постройки! Предоставляем услуги по строительству и утеплению крыши, оборудования мансардных окон и отделки мансардного этажа.
Оптимальные размеры стропильной системы
При их изготовлении применяется второсортный лес. Подходит как брус, так и бревна, обтесанные с обеих сторон. Данные можно заложить в любую понравившуюся программу для проведения конкретных расчетов.
Усредненные значения для средней полосы следующие:
- Для возведения каркаса более чем в четыре с половиной метра – бревна сто восемьдесят на двести миллиметров. Брус сто на сто пятьдесят;
- Размер сто двадцать на сто восемьдесят оптимальный для пролета менее четырех с половиной метров. Брус сто на сто.
Значения мауэрлата соответствуют сто восемьдесят на двести. Для подкосов идет брус восемьдесят на восемьдесят.
Для больших пролетов – брус сто восемьдесят на сто восемьдесят.
Уход за конструкцией односкатной крыши
Для того чтобы ваша односкатная кровля прослужила вам как можно дольше, а также могла похвастаться привлекательным внешним видом, высоким уровнем гидро- и теплоизоляции, другими эксплуатационными характеристиками, необходимо время от времени выполнять следующие действия:
- осмотр стропильной системы на предмет поврежденных влагой или паразитами частей. Если часть стропил пострадала от избыточной влажности, грызунов или других неблагоприятных воздействий, то ее необходимо как можно скорее заменить или как минимум обработать специальными составами. Обработка антисептиками имеет смысл только на начальной стадии поражения, а в особо запущенных случаях вам придется полностью менять стропильную систему, разобрав для этого крышу. Чтобы не допустить подобной крайности, профилактический осмотр нужно выполнять регулярно;
- периодическая уборка мусора со ската кровли. Скапливаясь, он не только увеличивает нагрузку на конструкцию, но и затрудняет сход снега в зимний период. Если своевременно не чистить кровлю от веток и другого мусора, покрытие рискует провалиться;
Закрытая беседка с односкатным типом кровли, построенная на склоне
замена прохудившихся листов кровельного материала. Если речь идет о черепице или шифере, вы легко можете заменить лишь небольшую часть кровли, чтобы восстановить ее целостность. Учтите, что если кровля местами провалилась, скорее всего, вам придется менять не только верхний слой, но и обрешетку с изоляционными слоями. В противном случае вы рискуете получить значительное ухудшение тепло- и гидроизоляционных свойств всей конструкции.
Помните, что при должном уходе односкатная крыша прослужит максимально долго вне зависимости от вашего региона или типа выбранного кровельного покрытия. Главное, не экономить на строительных материалах, и тогда конструкция на протяжении длительного времени будет радовать вас привлекательным внешним видом и отличными эксплуатационными характеристиками.
Как определяется наклон крыши из металлочерепицы
Раньше наклон определялся только в градусах, всем строителям было понятно это значение и они могли представить внешний вид кровли без рисунка. В последнее время в строительные нормы было введено еще одно определение величины уклона – в процентах, путаницы стало больше, с чем связаны изменения мало кому известно. Если кровельщики легко понимают, как располагаются скаты кровли под углом 30°, то мало кто из них может нарисовать примерный эскиз крыши с уклоном скатов 57,7%. Хотя это те же 30°.
Алгоритм расчета уклона
Уклон – отношения высоты крыши в зоне конька к половине ширины здания, рассчитывается по формуле
I% = H×0,5L×100, где
- I – уклон ската кровли в процентах. Чем меньше процент – тем меньше уклон, угол в 1° равняется уклону в 1,8%, а угол в 45° равняется уклону в 100%.
- H – Высота стропильной системы. Замеряется высота конька или конькового прогона.
- L – ширина стропильной системы. При расчете берется половина ширины для определения разницы в размерах между двумя катетами треугольника.
К примеру, если высота конька 1 м, а ширина здания 10 м, то для двускатной крыши наклон равняется 1:0,5×10×100=20%.
Эта формула используется для двускатных кровельных систем. В нашем случае она требует корректировки. Дело в том, что нет двускатных кровель с минимальным углом наклона, это варианты только односкатных стропильных систем. Значит, делить ширину здания на два не нужно, формула изменяется. Для плоских односкатных крыш наклон определяется по формуле:
I% = H×L×100.
То есть, в рассматриваемом выше примере расчет выполняется следующим образом: 1:10×100=10%.
Для того чтобы на основании процента наклона рассчитывать длину ската, надо пользоваться специальными таблицами или геометрическими формулами. Если известна одна из сторон прямоугольного треугольника, то процент уклона позволяет вычислить второй катет, потом при помощи тригонометрических формул рассчитывается угол, и только после этого вычисляется длина гипотенузы прямоугольного треугольника. Длина ската – главный параметр во время проектирования стропильной системы и определения количества материалов для покрытия крыши. Без этого значения невозможно купить нужное количество металлической черепицы, выбрать оптимальный вариант кровельного покрытия, определиться с архитектурным стилем здания.
В градусах угол наклона определяется значительное проще, все существующие строительные инструменты в своей работе используют принцип обыкновенного школьного транспортира.
Расчет стропильной системы
Для выбора параметров бруса для стропил и материала обрешетки следует учитывать значение максимальной нагрузки на каждую стропильную ногу. Суммарная нагрузка на поверхность кровли является суммой давления ветра, веса снега и всех материалов.
Вычисляем распределенную нагрузку на один погонный метр стропы по формуле Q=A*V, где: Q – искомая величина, А – расстояние между стропильными брусьями, V – удельная нагрузка на один квадрат площади крыши.
Брус выбираем в соответствии с таблицей типовых размеров сечения:
Выбор толщины сечения бруса для стропильной системы
Если ширину сечения бруса выбрать произвольно, то высота сечения должна укладываться в промежуток, заданный такими формулами:
Формулы расчета высоты сечения бруса для односкатной крыши
Проверяем, чтобы изгиб ноги не превышал такой величины: D<L/200, где: D – проверяемое значение, L- длина стропила в см. Если неравенство не соблюдается – выбираем большую ширину сечения бруса и пересчитываем еще раз.
Взаимосвязь угла наклона и кровельного материала
Угол наклона односкатной крыши для гаража, бани, жилого дома или хозяйственной постройки зависит не только от силы и направления ветра, но также и от типа кровельного материала, который вы решили использовать. Современные строительные нормы рекомендуют придерживаться следующих параметров:
- для шифера, металлочерепицы, профнастила или ондулина угол наклона должен быть более 12°. Допускается угол в 6-12°, но тогда вам придется позаботиться о высоком уровне герметичности горизонтальных и вертикальных стыков между листами материала. В противном случае в них будет просачиваться влага, что негативным образом скажется на сроке службы всей конструкции, а также уровне ее гидро- и теплоизоляции;
- угол наклона для черепицы должен быть не меньше 10°, для цементно-песчаной или керамической, и не меньше 12° – для битумной. Если же вы делаете своими руками односкатную крышу гаража из стальных листов, то угол должен быть не меньше 17°;
Определение угла наклона
Учитывая изложенные выше факторы – снеговую и ветровую нагрузку, выбранный тип материала – и зная примерную конструкцию здания, можно определить угол крыши. Более детально правила расчета изложены в статье. Далее на основании этой информации рассчитывается сборная нагрузка (от собственного веса и внешних нагрузок) на стропильную конструкцию. По результатам расчета определяется и их сечение.
Пример расчета нагрузки на стропила
Строительство планируется в Иркутске, дом с высотой 5,6 м будет располагаться в низине, явно выраженных преобладающих ветров нет. Данный район относится к снеговому району 2 и ветровому 3. Соответственно, снеговая нагрузка составляет 120 кг/м.кв., а ветровая 30 кг/м.кв. Суммарная нагрузка 150 кг/м.кв.
Материал кровли – металлочерепица с весом 4 кг/м.кв. Для нее допустим уклон от 12 градусов, но большинство производителей рекомендует для односкатной крыши 20…30 градусов. Если принять 20 градусов, необходимо обеспечить качественную гидроизоляцию, что добавляет к весу квадратного метра покрытия 2…5,5 кг/м.кв. Поскольку верхняя часть дома планируется как жилая, необходимо также утепление. В качестве термоизоляции принимаем базальтовую вату плюс подшивку изнутри гипсокартоном. Примерный вес квадратного метра такого утепления – около 4,5…5 кг.
Необходимо также принять во внимание вес деревянной обрешетки под металлочерепицу, это еще не менее 10…12 кг, и вес самих стропил. Таким образом, суммарная нагрузка на квадратный вес крыши от собственной массы и внешних нагрузок составит (без учета веса стропил, поскольку пока неизвестно их сечение и шаг): 4+5+5+12+150=176 кг/м.кв. Таким образом, суммарная нагрузка на квадратный вес крыши от собственной массы и внешних нагрузок составит (без учета веса стропил, поскольку пока неизвестно их сечение и шаг): 4+5+5+12+150=176 кг/м.кв
Таким образом, суммарная нагрузка на квадратный вес крыши от собственной массы и внешних нагрузок составит (без учета веса стропил, поскольку пока неизвестно их сечение и шаг): 4+5+5+12+150=176 кг/м.кв.
Определение шага стропил и их сечения
Для вычисления этих данных есть расчетные формулы. Однако при отсутствии инженерного образования и желания высчитывать коэффициенты можно использовать табличные значения.

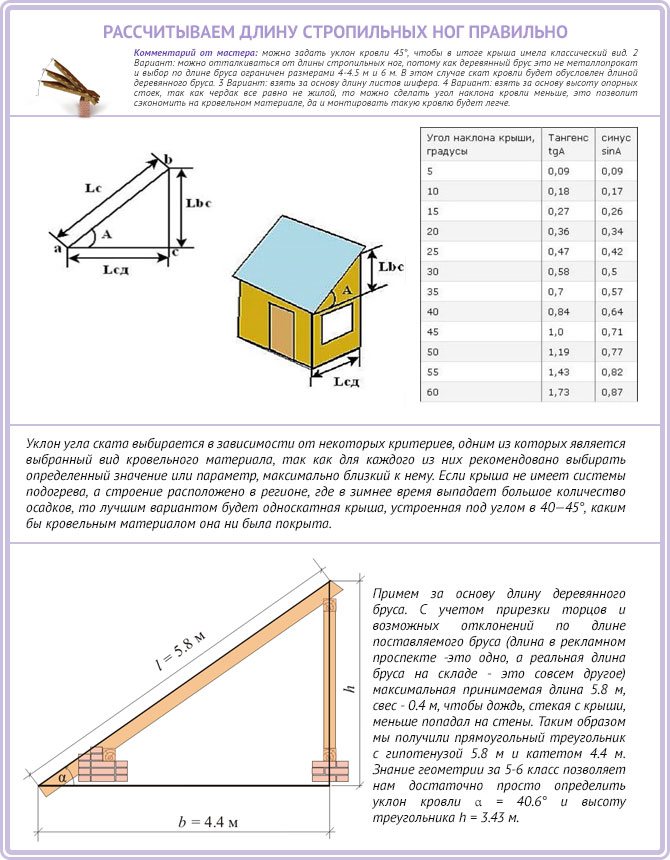

Для выяснения высоты балки (стропила) можно опираться на известный уже угол наклона и расчетную длину, которая определяется по тригонометрическим формулам.

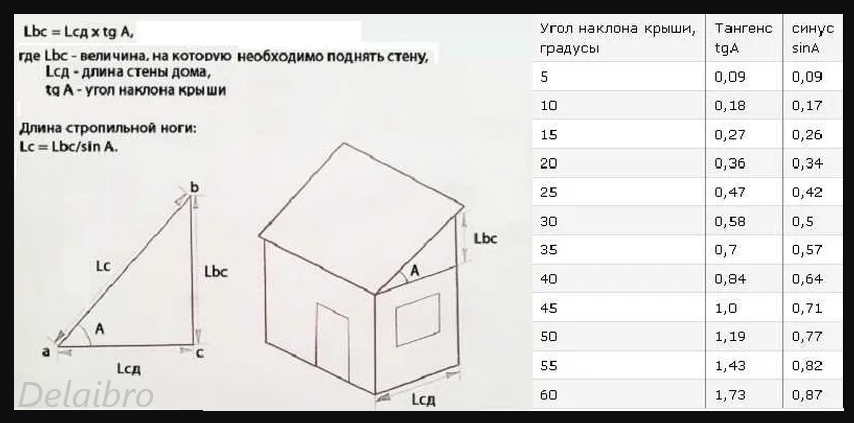

Разница между высотой одной и второй опорных стен крыши для пролета, например, 4 м и угла наклона 20 градусов составит:

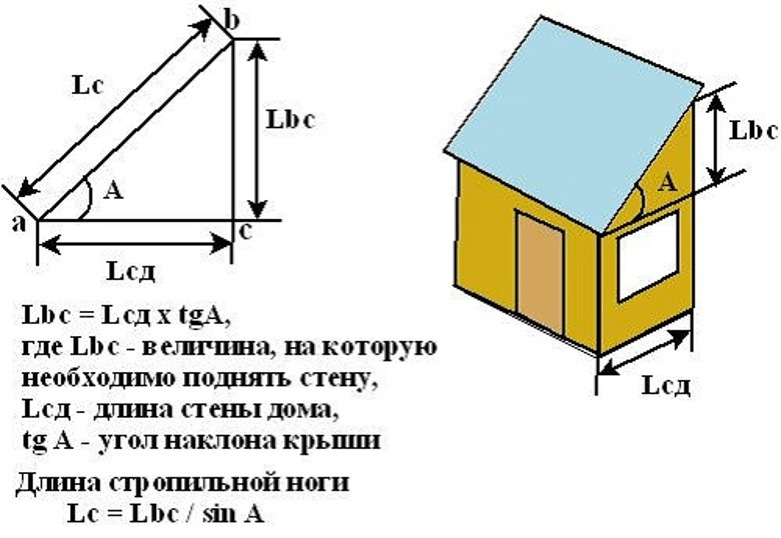

L_bc=L_cd×tgA=6×0,364=2,18 м
Длина стропильной ноги (стропила):
L_c=L_bc÷sinA=2,18÷sin20=6,4
С учетом вылета в обе стороны не менее 500 мм (обязательный свес крыши) принимаем длину стропила 7,4 м.

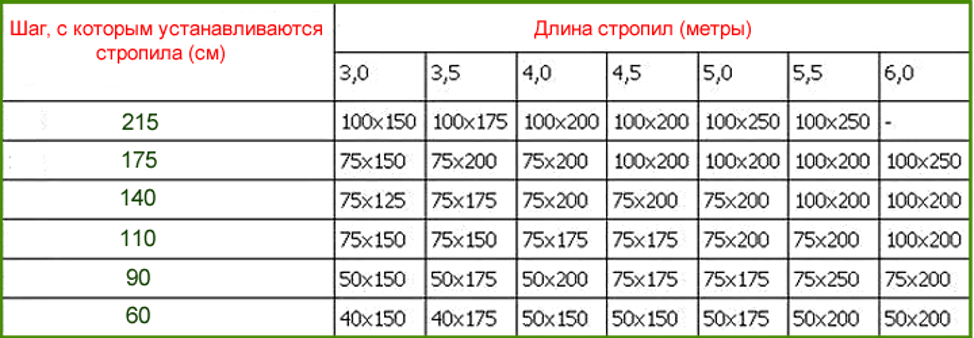

Для двухопорных стропил принята таблица
Пролеты свыше 6 м принято опирать на три точки – две несущие стены и шпренгельную ферму, например, или с опорой на лежень. Пролеты 4,5 м применимы в мансардах, террасах, банях, верандах, а также различных пристройках. В жилых постройках, как правило, расстояние между опорами равно или превышает 6 м.
Соответственно с учетом длины стропила выбирается сечение балки и шаг между ними.
Следует учитывать: под длиной стропила в данном случае понимается расстояние между точками опоры!
То есть в приведенном примере – длина всей стропильной ноги 7,5 м и пролет 6 м допустимо использование опирания на несущие стены (через мауэрлат) и подстропильную ногу. Тогда сечение при шаге 140 см следует принимать 100х200 мм, а при шаге 90см допустимы 75х200 мм. Желательно все же увеличивать сечение балки на 10…15% для получения необходимого запаса прочности.

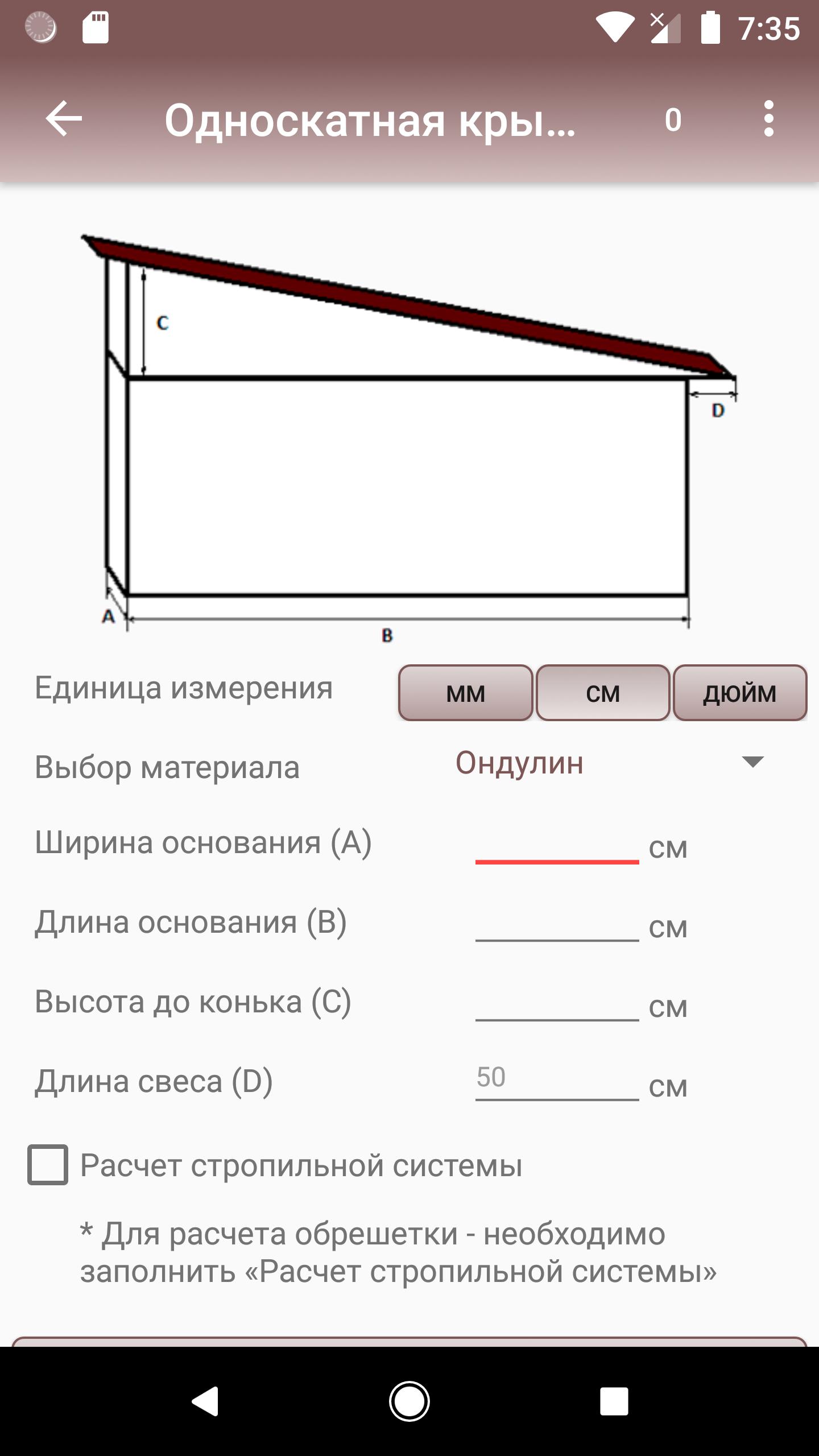

Проверить нагрузочную способность крыши, правильность выбранного угла с выбранными параметрами можно в одном из онлайн-калькуляторов. Там же можно получить данные о том, сколько материалов потребуется для строительства такой крыши.

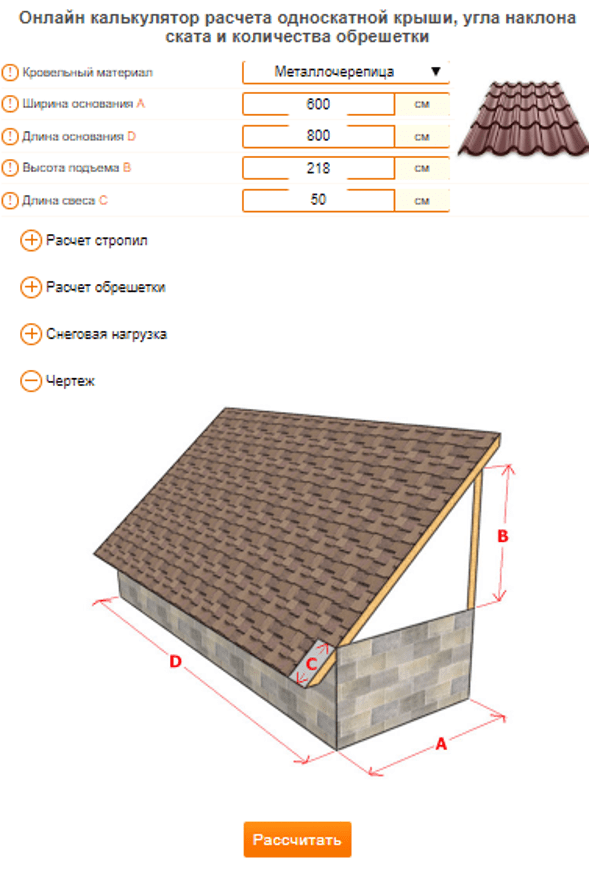

Как видно из приведенного скриншота с упрощенным чертежом здания, пункты «Расчет стропил», «Расчет обрешетки», «Снеговая нагрузка» раскрывающиеся, в них необходимо подставить выбранные данные.
Результат расчета показан ниже.
Как видно из результата, предлагается при данной нагрузке, кровельном материале, размерах и шаге стропил выбрать сечение балок равным не 75х200 мм, как предлагается в нормативах, а 70х230 мм. Однако это минимальное значение, к тому же такое сечение не является стандартным. Поэтому – с учетом запаса на прочность – лучше отдать предпочтение сечению 100х200 мм.

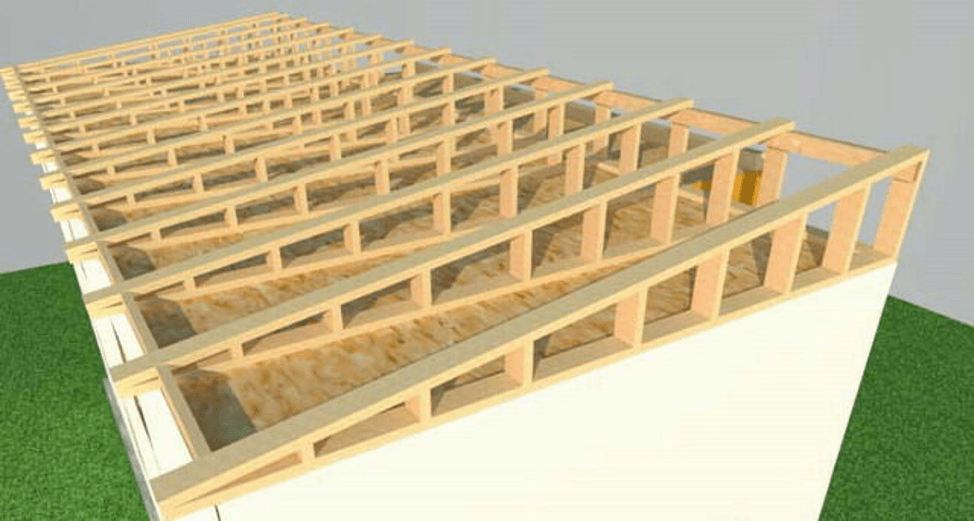

Важно: помимо обычных стропил (балок) можно использовать треугольные фермы. Это значительно увеличит нагрузочную способность конструкции, но подобные элементы требуют профессионального расчета
Оптимальный угол наклона для разных типов конструкций
Хоть и принято считать, что односкатная кровля – это бюджетный вариант перекрытия вспомогательных сооружений (гаража, бани, беседки). Обустройство верхней части дома в такой способ также имеет свои преимущества:
- уменьшается расход материалов;
- сокращается время монтажных работ;
- экономятся денежные средства;
- при этом внешний вид готового здания остается аккуратным.
Однако стоит сказать, что односкатная крыша не подходит для домов, где планируется мансардный или чердачный этаж. Поскольку одна часть здания гораздо выше другой. Если же чердак необходим оптимальным наклоном крыши будет показатель в 30.
Для таких построек, как баня, беседка или веранда угол наклона может колебаться в пределах 10–15 .
При строительстве гаража, сарая нужно учитывать разницу в длине подпорок, поэтому допускается значение в 50–60.
Технология выполнения односкатной крыши
- Первым этапом строительства крыши является установка мауэрлата и балок перекрытия, а также стропил. Их конструкция зависит от выбранного типа стропильной системы. Стропила выполняют из сухой сосновой доски толщиной 50 мм. До начала возведения стропильной системы необходимо обработать все деревянные элементы антисептиком и огнезащитой.
Для стропил скользящего типа выполняют стену разной высоты так, чтобы обеспечить выбранный угол наклона крыши. Балки перекрытия врезают в верхний брус нижней стены сруба и в соответствующий брус противоположной стены до установки мауэрлата. На стены устанавливают мауэрлат – опорный брус. К деревянным стенам его крепят с помощью металлических скоб. В мауэрлате выбирают пазы под стропила, к верхнему мауэрлату стропила крепят жестко, с помощью скоб или уголков и саморезов. К нижнему мауэрлату стропильные ноги крепят с помощью специального крепежа, обеспечивающего скольжение стропил при усадке.Шаг стропил зависит от расчетной нагрузки и обычно составляет 60-120 см.
Стропила наслонного типа, в отличие от скользящих, жестко крепятся и к верхнему, и к нижнему краю крыши. Балки перекрытий кладут в заранее заготовленные гнезда в стенах, обработав их гидроизоляцией. Нижнюю часть стропильных ног закрепляют на балках перекрытий или на мауэрлате с помощью металлических накладок, образующих жесткое крепление. Вверху наслонные стропила опираются на стойки или на мауэрлат верхней стены. Для придания конструкции большей устойчивости используют подкосы и промежуточные стойки, установленные на балках перекрытий. Их крепят на металлические скобы или уголки. Последовательность установки стропил такова: сначала устанавливают крайние стропила, между ними туго натягивают бечевку и выравнивают по ним остальные стропильные ноги с шагом, равным промежутку между балками перекрытий.

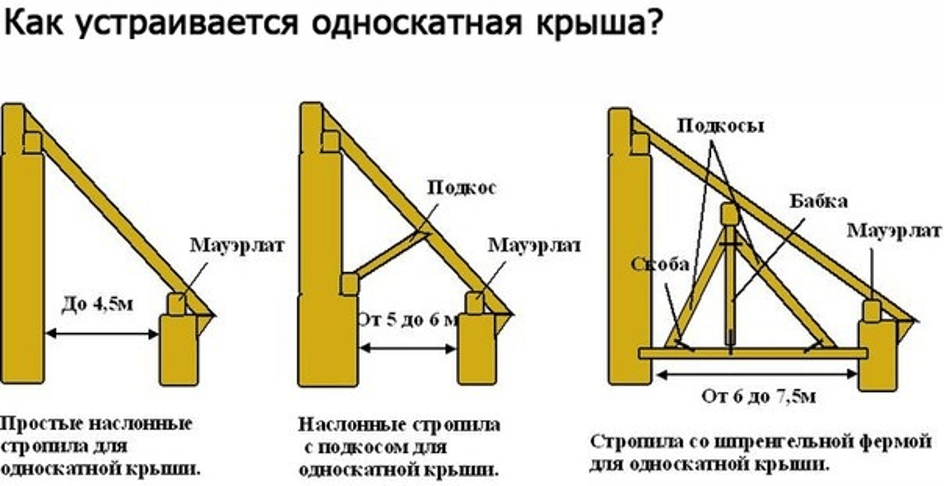

Стропильную систему висячего типа собирают на ровной площадке. Сначала собирают одну ферму, поднимают ее и ставят на крышу, подгоняют при необходимости и используют как шаблон для остальных ферм. Устанавливают их на стены, обработанные гидроизолирующими материалами, с выбранным шагом стропил.
- При устройстве стропил необходимо обеспечить с обеих сторон свесы, достаточные для защиты стен от осадков. При невозможности их устройства к стропилам крепят дополнительные доски – «кобылки».
При устройстве стропил необходимо обеспечить с обеих сторон свесы, достаточные для защиты стен от осадков. При невозможности их устройства к стропилам крепят дополнительные доски – «кобылки».
Невентилируемую кровлю необходимо утеплить, в противном случае на ней будет образовываться конденсат. Для устройства утеплительного «пирога» снизу к стропилам подшивают необрезную доску, на которую укладывают пароизоляционную пленку. Пленку кладут поперек стропил, без натяга, полосы пленки при этом укладывают внахлест, с проклейкой стыков скотчем. Поверх пленки кладут плиты волокнистого или вспененного утеплителя, слой гидроизоляционной пленки и обрешетку выбранного типа.
Поверх обрешетки укладывают выбранное кровельное покрытие по соответствующей технологии, закрепляют карнизные и ветровые планки, водостоки, выполняют обшивку фронтонов и стен. С крыши из гладких материалов, например, профнастила, возможен обвальный сход снега во время оттепели, поэтому на них дополнительно устанавливают снегозадержатели.
Возведение односкатной крыши, при всех ее достоинствах, не всегда возможно. При большом количестве осадков, сопровождаемых ветром, а также большой снеговой нагрузке лучше выбрать другой тип крыши, двускатную или вальмовую.
