Краткий обзор выключателей и их особенности
В настоящее время используется несколько типов, конструкций выключателей, каждый их которых выполняет определенную задачу.

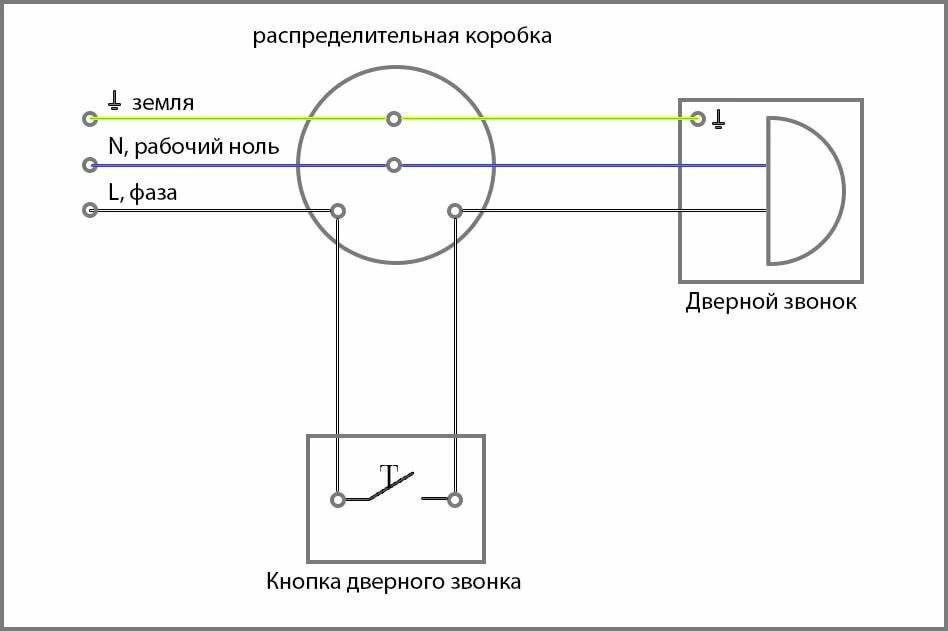

Кнопочные
Этот тип имеет кнопку, которую нужно нажать для включения, выключения. Они часто используются для управления освещением, вентиляцией. Кнопочные выключатели могут иметь одну, несколько кнопок, могут работать с лампами различной мощности.
Клавишные
Бывают накладные и внутренние. Клавишный выключатель схож с кнопочным. Роль кнопки со светодиодной подсветкой или без, выполняет клавиша.
Розеточные
Розеточные позволяют включать и выключать подключенные к ним электроприборы. Они используются в для бытовой техники, такой как холодильники, телевизоры, компьютеры. Бывают одиночными, двойными, с заземлением или без него.
Тумблерные
Тумблерные имеют рычаг, который нужно перевести в одно из двух положений для включения, выключения. Они часто используются для управления вентиляторами, другими устройствами, которые нужно включать и выключать регулярно. Имеют одно или несколько положений.
Диммеры для ламп освещения
Диммеры используются для регулировки яркости освещения. Они могут иметь кнопочное или регулируемое колесо управления. Диммеры могут управлять с различными типами ламп, но не все лампы совместимы с диммерами.
Автоматические
Автоматические предназначены для защиты от перегрузок, коротких замыканий. Они имеют различную номинальную мощность, чувствительность к перегрузке. Могут быть одно, трехфазными, используются для защиты домашних, промышленных электрических сетей. Выбор конкретного типа зависит от задачи, для которой он предназначен.
Некоторые выключатели имеют особенности, например, диммеры могут иметь возможность изменения цветовой температуры света, а автоматические функцию замедленного включения, чтобы избежать перегрузки при включении мощных приборов. Выбор также может зависеть от его внешнего вида, дизайна. Существуют различные варианты декоративных выключателей, которые могут сочетаться с видом помещения.
Если вы не уверены в своих знаниях, опыте, чтобы выполнить работы с электричеством, рекомендуется обратиться за помощью к специалисту.
Как подключить одноклавишный переключатель на две лампочки
Если от одного выключателя нужно включать одновременно две лампочки, находящиеся в разных местах, применяется та же схема подключения.
Управление подачей тока на лампы осуществляется одним выключателем, но варианты подключения самих ламп могут различаться.
Новый кабель в коробке
В распределительную коробку заводится ещё один кабель. Зачищаются концы жил и подсоединяются к тем же выводам, что и первая лампа. Это займёт некоторый дополнительный объём внутри коробки, но если места достаточно, то ничего страшного не случится.
Одним из способов подключения двух лампочек к одному выключателю является подсоединение обоих пар проводов к одним и тем же контактам
Кабель от имеющегося прибора
От уже имеющейся лампы монтируется отвод, который присоединяется к ней параллельно. Для этого в патрон первой лампы заводят два дополнительных контакта («ноль» и «фазу», красный и синий) и протягивают их ко второй лампе.
Преимуществом параллельной схемы подключения ламп является возможность их использования в любом количестве
Выбор подключения выбирается в зависимости от ситуации. Второй вариант применяется чаще, так как зачастую в распределительной коробке недостаточно места для ввода дополнительных кабелей. Кроме того, таким способом можно подключать не только две лампы, но и большее их количество. Главное — соблюдать принцип параллельного соединения проводов.
Проводя монтаж домашнего электрооборудования, нужно помнить о соблюдении норм безопасности. Перед началом работы нужно обязательно отключать питание сети. Лучше использовать инструменты с диэлектрическим покрытием и кабели соответствующего сечения. Нельзя бросать оголённые концы проводников на радиаторы или водопроводные трубы. Кроме того, требуется соблюдать нормативные параметры соединений.
Источник
Монтаж электропроводки
Будем считать, что нигде никаких проводов еще не
проложено. Поэтому первым делом, укладываете в штробе от щитовой до распаечной
коробки трехжильный кабель питания ВВГнг-Ls 3*1.5мм2.
Для дальнейшего расключения проводов внутри, оставляете запас около 10-15см. Он понадобится, когда у вас по какой-либо причине произойдет КЗ или выгорание контактов, и вы сможете без проблем выкусить подгоревшие жилы и соединить все заново, без штробления и прокладки нового кабеля.
В щитовой жилы кабеля подключаются на отдельный автомат освещения с номинальным током не более 10А.
В распредкоробке кабель зачищается и жилы подписываются
согласно расцветке и тому, как вы их подключили в щитке:
L – фаза
N – ноль
Pe – заземляющий проводник
Кстати, всю маркировку в том числе самих кабелей, а не только их жил, желательно сохранить. Это поможет вам в будущем при подсоединении новых линий или ремонте данной распайки быстро сориентироваться, какой кабель откуда приходит и куда идет.
Подписывать можно маркером прямо на стенках самой
коробки.
При маркировке жил старайтесь соблюдать утвержденную
правилами расцветку.
Синий – ноль
Желто-зеленый – земля
Серый, белый, коричневый и др. – фаза

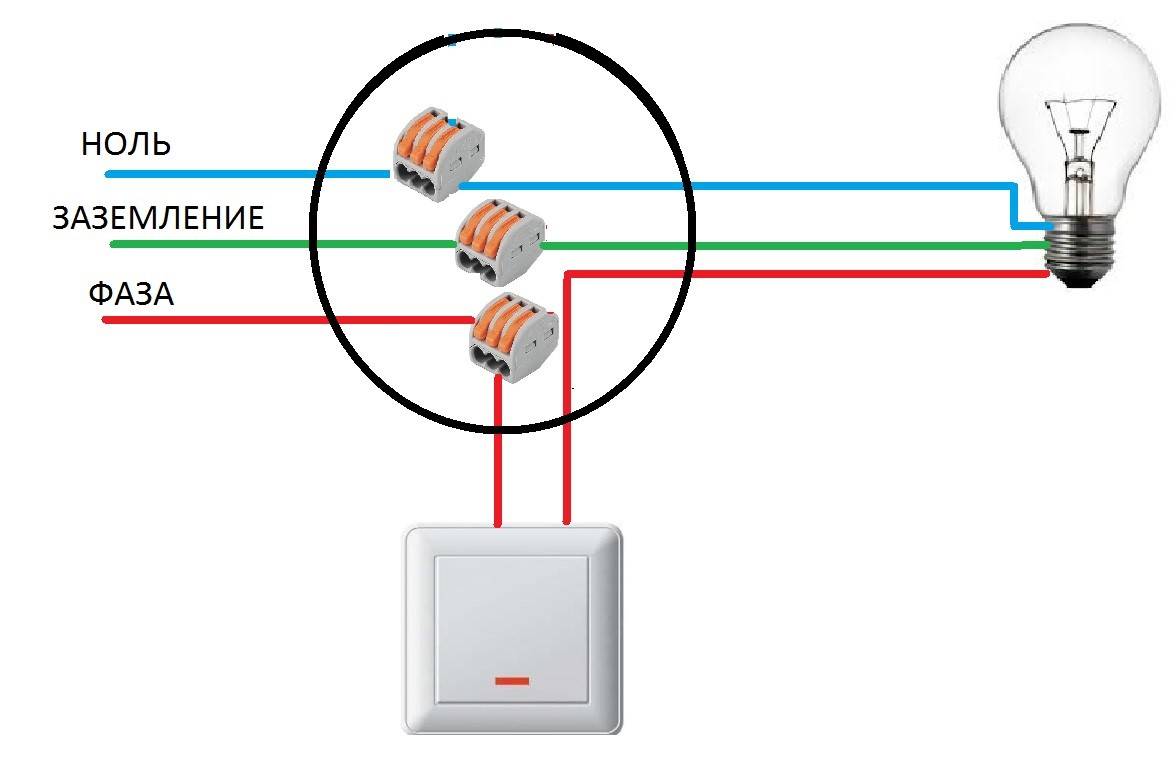

Схема соединения проводов в распредкоробке
Теперь переходим к соединению всех проводов в
распредкоробке. Туда у вас должно заходит три кабеля:
кабель питания от щитовой
идущий вниз на выключатель
на светильник
Сначала соединяете между собой нулевые жилы N и жилы
заземления Pe. Они должны идти напрямую от щитка до
светильника, минуя сам выключатель.
Удобнее всего это сделать зажимами Wago.
Для линий освещения они вполне приемлемый вариант. И даже
те, кто их постоянно критикует и никогда не ставит на розеточные группы, вполне
себе используют в осветительных цепях.
После этого приходящую фазу L с кабеля
щитовой, соединяем с фазой L, уходящей вниз
к выключателю. Другую фазу L1 с кабеля
светильника, подключаем на жилу L1 от
одноклавишного выключателя.
Еще раз проверяете всю схему. Питающая фаза должна прийти
с щитка и уйти на выключатель снизу. С него вернуться в распредкоробку и далее
последовать на светильник.
Чтобы подключить две лампочки или два светильника с одного выключателя, в распредкоробку должен заходить еще один кабель, который и будет идти на второй светильник. Подключается он к тем же самым проводам, что и первый.
Только вместо двухконтактных зажимов Ваго возьмите
трехконтактные.

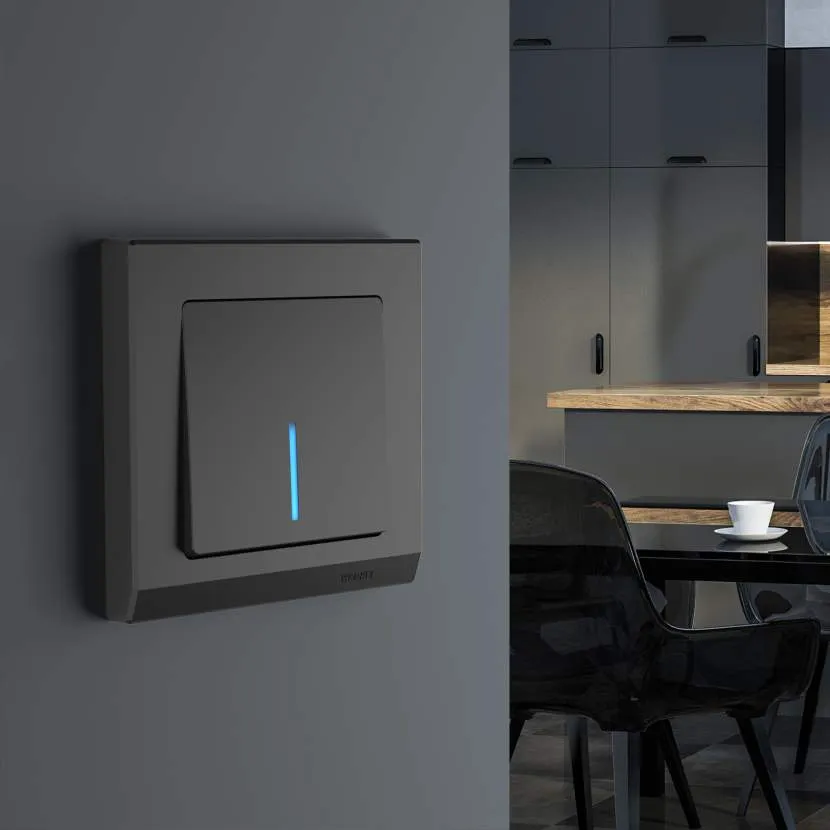

Закрываете крышкой коробку, на одноклавишник ставите
декоративную рамку и проверяете работоспособность освещения.
Все вышеописанное, казалось бы, элементарно и просто.
Какие же ошибки здесь можно наделать?
Схема выключателя и розетки питания через одну распределительную коробку.
Фазный подводится к вводу электрического выключателя света; Также в нём есть провода для каждой группы ламп.
Самое главное преимущество этой схемы в том, что ее можно изменять до бесконечности и добавлять сколько угодно перекидных выключателей. Правила техники безопасности при подключении и замене выключателя. Но разрезать один из проводов каждый раз когда необходимо отключить свет не слишком удобно.
Выключатель с подсветкой не рекомендуется подключать совместно с люминесцентными или светодиодными лампами, оснащенными пускорегулирующим устройством.

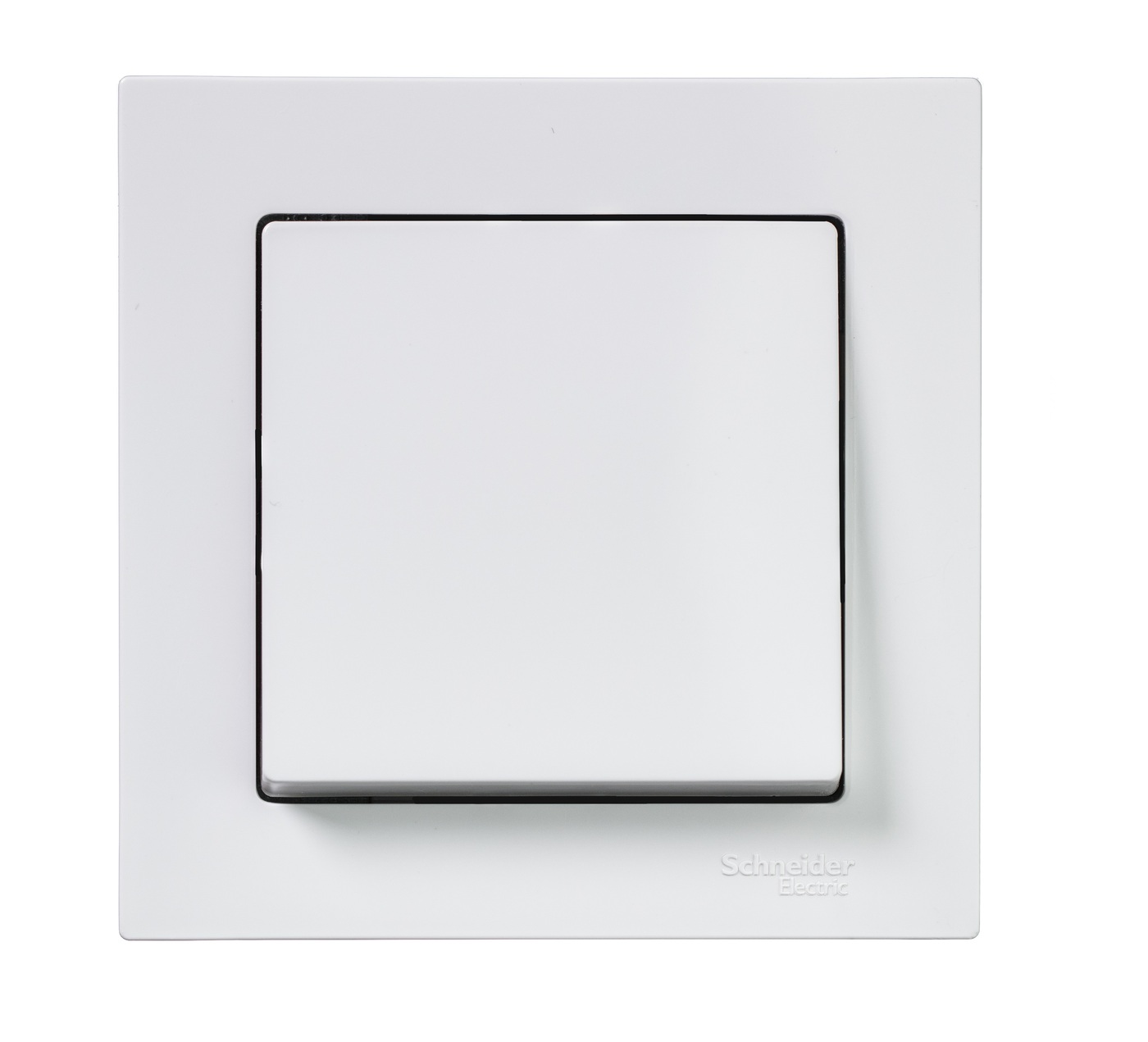

Самый простой выключатель это одноклавишный выключатель освещения, внутри его расположен один контакт, который работает на размыкание и замыкание цепи
Также следует обратить внимание на то, что если лампа отсутствует или перегорела, подсветка не будет работать.
При этом нужно знать, что две клавиши используются для управления только двумя группами, если лампа разделена на большее их количество, то нужно использовать тройной переключатель. Подключение одноклавишного выключателя Общая схема подключения одноклавишного выключателя уже была описана выше, здесь же мы попытаемся больше внимания уделить тому как данная схема выглядит на практике поэтому кроме принципиальной электрической схемы приведем так же схему с фотовставками: Как видно на схеме у одноклавишного выключателя есть два контакта для подключения проводов условно говоря вход и выход при этом порядок подключения к ним проводов не важен, на один из контактов подключается фазный провод, а на второй — провод от лампочки, нулевой же провод подключается к лампочке напрямую
Зачастую бывает, что вход и выход у них находится на одной стороне верх и низ. Установку выключателя вы можете произвести в самом удобном вам месте.
С некоторыми фото выключателя можно ознакомиться ниже. Такое сырье дешевле керамики, но на него ниже должна быть нагрузка не более 16 А. Также запомните, что подсветка внутри изделия никак не может влиять на сам принцип переключения. Здесь вам на помощь придет перекидной, или как его еще называют крестовой, перекрестный, промежуточный выключатель.
Поэтому все работы по ремонту или замене электропроводки проводят, обесточив помещение и следуя схемам подключения. Рассоединяете их, и подключаете между ними перекидной. Подключение внутреннего одноклавишного выключателя Выключатель такого типа устанавливается в квартирах с внутренней электропроводкой, то есть вся проводка скрыта в стене. Как подключить одноклавишный выключатель света на одну лампочку: Фазный провод сети питания нужно подключать только через контакты устройства переключения, в противном случае лампа всегда будет под напряжением, что очень опасно.
Схема выключателя и розетки питания через одну распределительную коробку. Для того, чтобы стандартная лампа с напряжением В была включена, необходимо подключить два провода: фаза L и нейтраль N. Если у вас проводка идет под потолком, то придется оттуда опускать провод к каждому переключателю, а потом обратно поднимать его вверх. Нужно вскрыть розетку и проверить напряжение. Если нужно подключить выключатель света с одной или несколькими клавишами, очень часто непрофессионалы делают одну и ту же ошибку — подводят к выключателю ноль, а не фазу.
Соединение проводов в коробке для одноклавишного выкл
Устройство и принцип действия проходных выключателей
Проходной выключатель — это устройство, позволяющее включать и отключать свет из двух мест и устанавливается парой, например, в разных концах длинного коридора или вверху и внизу лестницы.
Конструкция проходного переключателя
В отличие от обычного коммутатора, имеющего два контакта — подвижный и неподвижный и две клеммы для подключения проводов, в проходных переключателях клемм и контактов три — два неподвижных для соединяющих проводов и один подвижный для подключения фазы или люстры.
Как сделать проходной выключатель света своими руками
При отсутствии проходного выключателя его можно сделать своими руками из двух обычных — одноклавишного и двухклавишного и использовать его вместо проходного выключателя в схеме включения света с двух мест. Устройства должны быть одной фирмы.
Конструкция аппаратов должна позволять развернуть один из подвижных контактов и переставить неподвижный:
- вынуть из корпуса двухклавишный выключатель;
- снять один из подвижных контактов;
- демонтировать неподвижный контакт, относящийся к снятому подвижному контакту, развернуть на 180° и установить на место;
- установить ранее снятый подвижный контакт, также развернув его на 180°;
- собрать переключатель и установить клавишу от одноклавишного выключателя.
После переделки при переключении клавиши один из контактов будет замыкаться, а другой размыкаться. Неподвижный контакт можно снять с одноклавишного устройства. В этом случае его не нужно демонтировать с двухклавишного аппарата.
Этапы подключения выключателей
В первую очередь:
- Составляется схема включения,
- Рассчитывается суммарная потребляемая мощность осветительных приборов;
- По таблицам выбираем марку кабеля, сечение токопроводящих жил и максимально допустимую длину.
Медные жилы, при напряжении 220 B, одна фаза, трехжильный кабель
| Мощность в кВт | 1 | 2 | 3 | 3,5 | 4 | 6 | 8 |
| Ток в Амперах | 4,6 | 9,0 | 13,5 | 16 | 18,5 | 27,5 | 36,5 |
| Сечение жилы, мм2 | 1 | 1 | 1,5 | 2,5 | 2,5 | 4 | 6 |
| допустимая длина при указанной нагрузке и сечении в метрах | 34,5 | 17,5 | 17,5 | 25 | 21,5 | 25 | 30 |
По требованиям ПУЭ используются трехпроводные схемы освещения, поэтому рекомендуется выбирать кабели с тремя жилами. Для бытовых условий наиболее востребованы марки ВВГ, ПУНП, ВВП, MYN, другие с двойной изоляцией и тремя медными жилами;
| Марки кабелей с медными проводами | ||||||||||||||||||
| традиционно | лучше | ещё лучше | дёшево | |||||||||||||||
| ПВС | ШВВП | ВВГ | ВВГ-П | ВВГнг | ВВГнг-LS | ППВ | ПВ1 | ПВ3 | ||||||||||
| форма | круглая | плоский | круглый | плоский | круглый | круглый | плоский | круглый | круглый | |||||||||
| 2-3 жилы | 1-жила | |||||||||||||||||
| Свойства жилы | гибкая | гибкая | жёсткая | жёсткая | жёсткая | жёсткая | жёсткая | жёсткая | гибкая | |||||||||
| изоляция | + | + | + | + | + | + | + | + | + | |||||||||
| оболочка | + | + | + | + | + | + | — | — | — | |||||||||
Выбираем выключатель соответствующей конструкции по мощности, потребляемой лампами освещения. Обычно подложка корпуса изделий в сетях с токами более 10А делается керамическая.
После расчетов и приобретения всех необходимых материалов можно приступать к монтажу. Рассмотрим классический вариант более сложной схемы, подключения проходных выключателей с двумя клавишами для скрытой проводки в тоннеле:
- На краях тоннеля на односторонней стене просверливаются перфоратором с коронкой отверстия для подрозетников под выключатели, на высоте 60 -90 см от пола:
- С одной стороны над подрозетником 15-20 см под потолком сверлится отверстие для распределительной коробки;
Равномерно вдоль стен или потолка устанавливаются две группы осветительных приборов, между ними прокладываются провода, подключение осуществляется по параллельной схеме. Это обеспечивает работу всех исправных ламп, если одна или несколько перегорели;
Провода осветительных групп заводятся в коробку, желто-зеленые подключаются к корпусу осветительных приборов и заземлению, синий или голубой провод на цокольный контакт ламп и нейтральной жиле в распределительной коробке. Красные (белые, желтые, коричневые) по требованиям ПУЭ подключаются в коробке через выключатель к оставшемуся контакту цоколя.
Одной из существенных ошибок считается не выполнение требований ПУЭ по соответствию цвета изоляции проводов функциональному назначению. Это затрудняет ремонт и обслуживание сети другими электриками, приходится прозванивать все участки цепи рассоединять скрутки в коробке.
Подготовительные работы перед установкой выключателя
Для подключения переключателя освещения должны быть проведены предварительные подготовительные действия. Инсталляция осуществляется от ближайшей распределительной коробки, к которой подведено питание — сетевые кабели подачи электрического тока.
Питание на выключатель и светильники подаётся из распределительной коробки
Прокладываются три линии — одна от распределительной коробки к светильнику, другая — от неё же к выключателю. Третья — приходит от щитка. Используются, как правило, двух- или трёхжильные провода установочного типа, т. е. с медной (или алюминиевой) жилой, выполненной из цельного металла. В обиходе такой провод называют жёстким в отличие от мягкого, в котором под изоляцией находятся косички из мелких волосяных проводников. На маркировке жёсткий кабель обозначается буквой «У». Площадь сечения проводника подбирается в соответствии с нагрузкой. Для обычной лампы или люстры, в которой совмещено до 3 ламп, достаточно провода с площадью сечения 1,5 мм 2 .
Если используются энергосберегающие или светодиодные лампочки, сечение проводника в целях экономии можно уменьшить до 0,75 мм 2 .
Тип монтажа проводки может быть двух видов — внутренний (скрытый) и наружный. Скрытая проводка устанавливается в толще стены или потолка. Наружная проходит по их поверхности, кабель упаковывается в гофре или кабель-канале, которые крепятся на стене специальными кронштейнами или другим крепёжным материалом.
После того как провода разведены, можно приступать к установке выключателя.

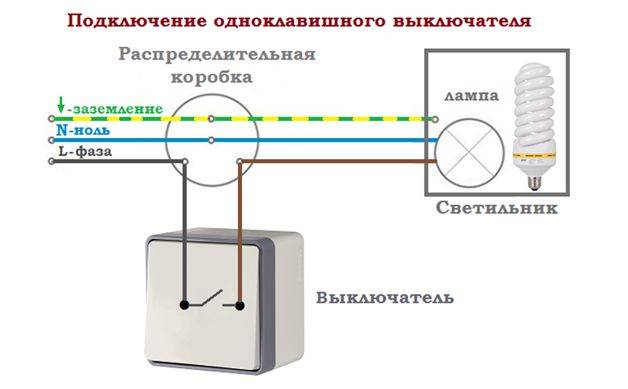

Схема подключения одноклавишного выключателя
Принцип действия выключателя основан на разрывании цепи питания лампочки или любого другого устройства. Переключение тумблера приводит в действие контактную пару, которая отсоединяет силовой провод от потребителя тока.
Выключатель обычно размыкает фазовый провод
Собирая схему, следует обратить внимание на надёжность контактов. Если провода будут иметь большие зазоры, то в один прекрасный момент может возникнуть так называемая электрическая дуга, температура которой достаточна для того, чтобы расплавить и воспламенить изоляцию
Это может привести к задымлению жилого помещения и даже к пожару. Для того чтобы избежать подобных явлений, используются следующие способы соединений:
электротехнические клеммники. Особенно рекомендуется соединение клеммниками в тех случаях, когда нужно соединить между собой провода с жилами из разных материалов, например, алюминиевые и медные;
При соединении через клеммник обеспечивается прочный надёжный контакт, так что провода никогда не будут искрить
Провода плотно скручиваются при помощи плоскогубцев, а затем пропаиваются
Инструменты и материалы для подключения
Для подключения понадобятся следующие инструменты:
- Нож.
- Электротехническая отвёртка.
- Бытовой индикатор напряжения.
- Плоскогубцы.
Из материалов под рукой должны быть:
- Провода нужной длины.
- Распределительная коробка.
- Клеммники или электромонтажная изолента.
- Патрон для лампы (и сама лампа).
- Одноклавишный выключатель.
Как правильно выбрать
В зависимости от вида электропроводки (открытой или скрытой ) в доме могут быть применены выключатели одного или другого вида. Они отличаются своей конструкцией в части установки их на стену. В первом случае аппарат устанавливается на размещенную на поверхности стены деревянную пластинку, во втором — в заглубленный в стену металлический или пластмассовый подрозетник.
В любом случае при выборе коммутатора следует обращать внимание на его предельные характеристики. Обычно величина рабочего напряжения стандартного аппарата равно 220 В, а рабочего тока -10 А
В паспорте указывается также максимальная коммутируемая мощность (стандартная -2,2 кВт).
При этом, мощность потребителя, например, осветительных средств дома, не должна превышать этой максимальной мощности .
Разновидности
Доступные в продаже модели выключателей современных производителей классифицируются по 3 главным признакам:
Принципу действия.
Переключатели для светильников по механизму разделяются на такие виды:
Механические. В большинстве случаев чтобы подключить лампочку к цепи электропитания, используются выключатели с одной, двумя или тремя динамическими клавишами. Характеризуются простотой установки и доступностью в эксплуатации.
Большой популярностью пользуется механический выключатель для светильникаИсточник werkel-shop.ru
- Сенсорные. Работают по прикосновению к активной зоне рукой, нажимать клавишу не требуется.
- С пультом. Устройство оснащается устройством управления на расстоянии, а также датчиком движения.
В последнем случае светильник автоматически зажигается в момент, когда кто-то зашел в область слежения, а затем через определенное время гаснет. Это не только помогает экономить электроэнергию, но и обеспечивает своеобразную охранную функцию.
Количеству клавиш.
В быту применяются экземпляры с 1-ой, 2-мя или 3-мя клавишами. Чем большее количество приборов будет зажигаться с одной точки, тем большим количеством клавиш должен обладать переключатель.
Кроме того, если в комнате установлено сразу несколько разнотипных светильников, их также потребуется подключить к многоклавишному механизму. Это позволит зажигать их поочередно или в нужной комбинации.
Способу монтажа.
В зависимости от того, как выполнен монтаж и подключение электропроводки, одноклавишные выключатели бывают 2-х типов:

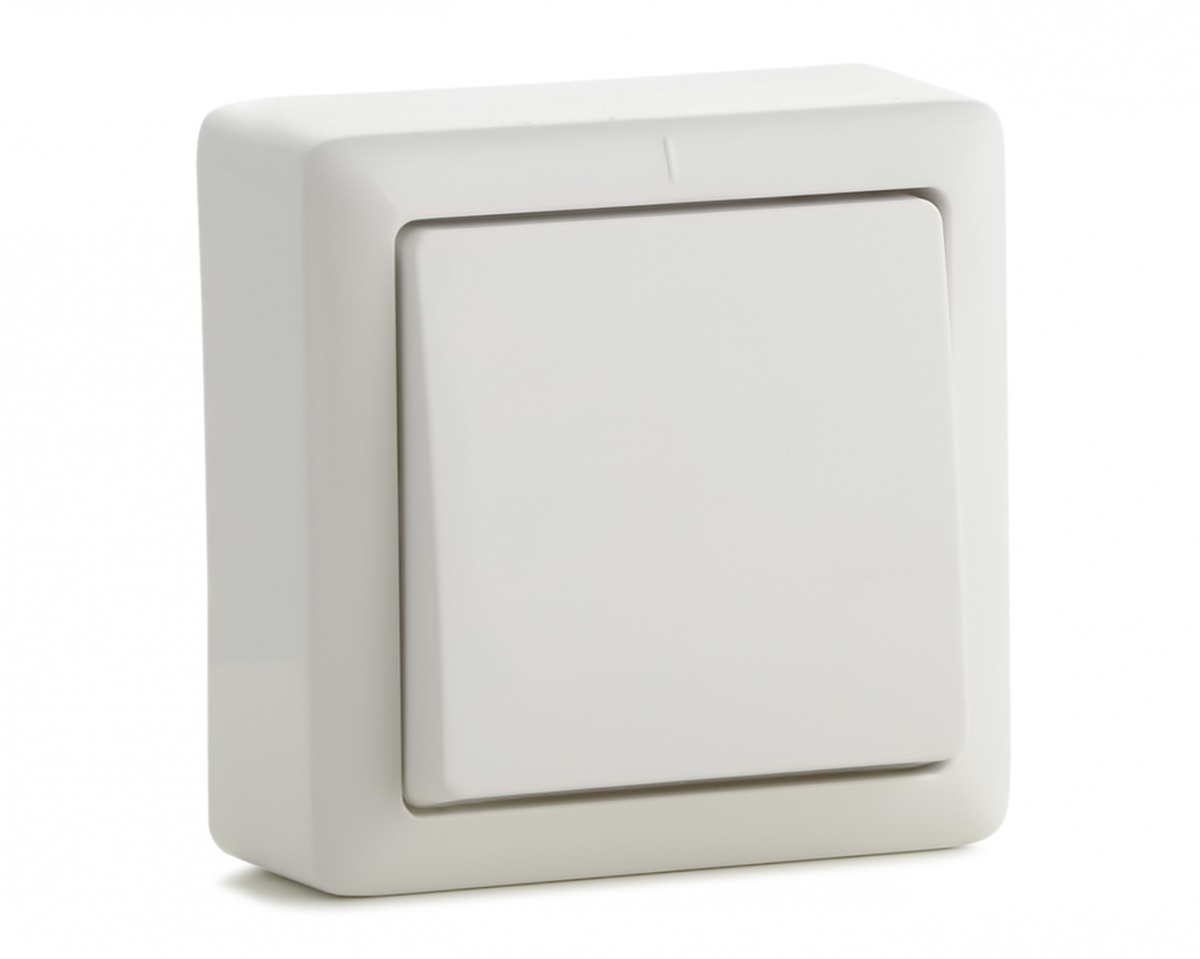

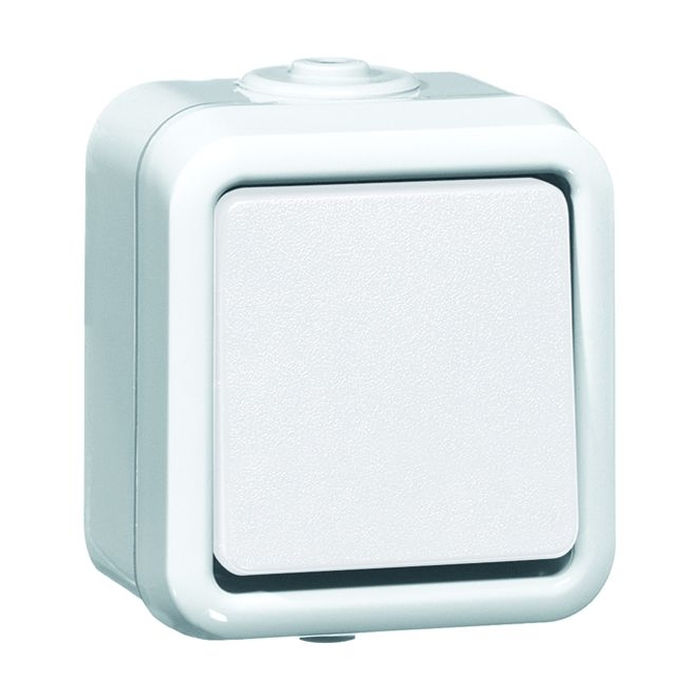

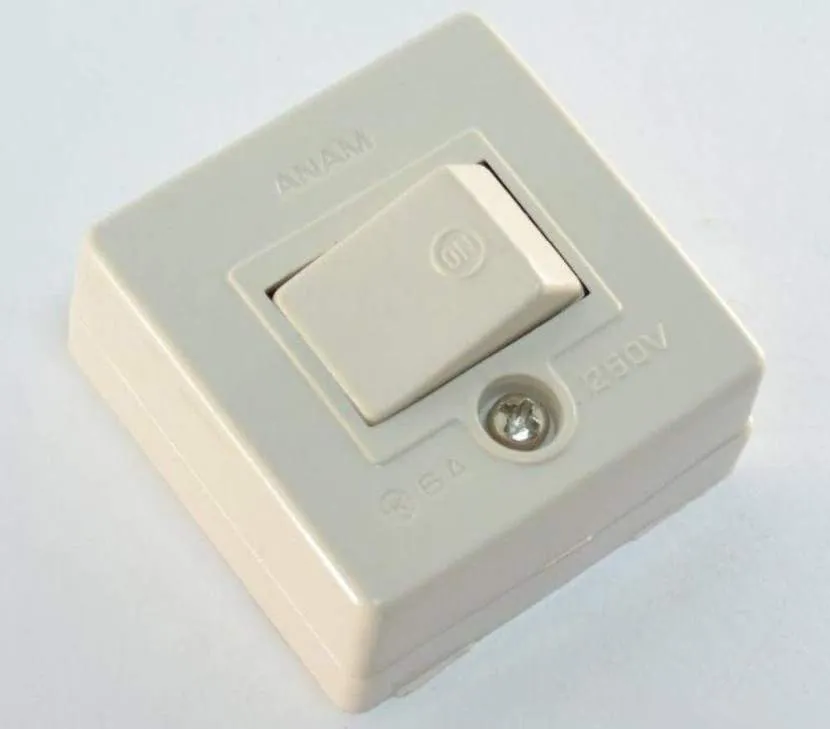

Наружные. Устанавливаются поверх стен при внешней прокладке проводников. Удобны в случае, когда работы по формированию интерьера уже завершены.
Накладной выключатель света устанавливается при наружной прокладке электропроводкиИсточник ielectrik.ru
Пошаговая инструкция подключения одноклавишного выключателя
Провод синего цвета ещё на входе соединяется с другими проводами аналогичного цвета. Затем корпус установить в нишу стены и закрепить его специальными лапками путем затягивания винтов крепления. В коробке их соединяют с проводами от светильника. Как правильно выбрать В зависимости от вида электропроводки открытой или скрытой в доме могут быть применены выключатели одного или другого вида. Иногда сперва одевается пластиковый декоративный кожух, а клавиша в самом конце.
Это легко можно сделать, заведя в распределительную коробку ещё один кабель. Однако если вы не уверены в правильности действий, лучше подстрахуйтесь и первое подключение проведите под наблюдением опытного электрика.
Провод, который выходит с одноклавишного выключателя соединяется с фазным проводником светильника.
Если у вас его нет скорее всего нет — берите монтажный нож и зачистите концы на 20 мм.
Однако если вы не уверены в правильности действий, лучше подстрахуйтесь и первое подключение проведите под наблюдением опытного электрика. Рекомендуем ознакомиться:. Как подключить одноклавишный выключатель? Как установить в подрозетник?

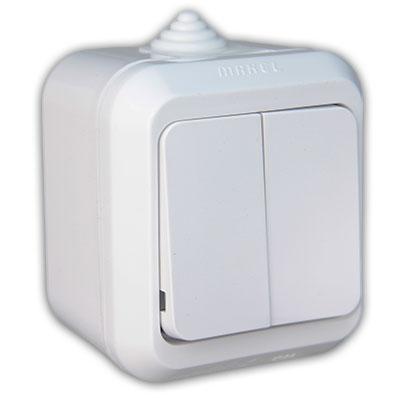

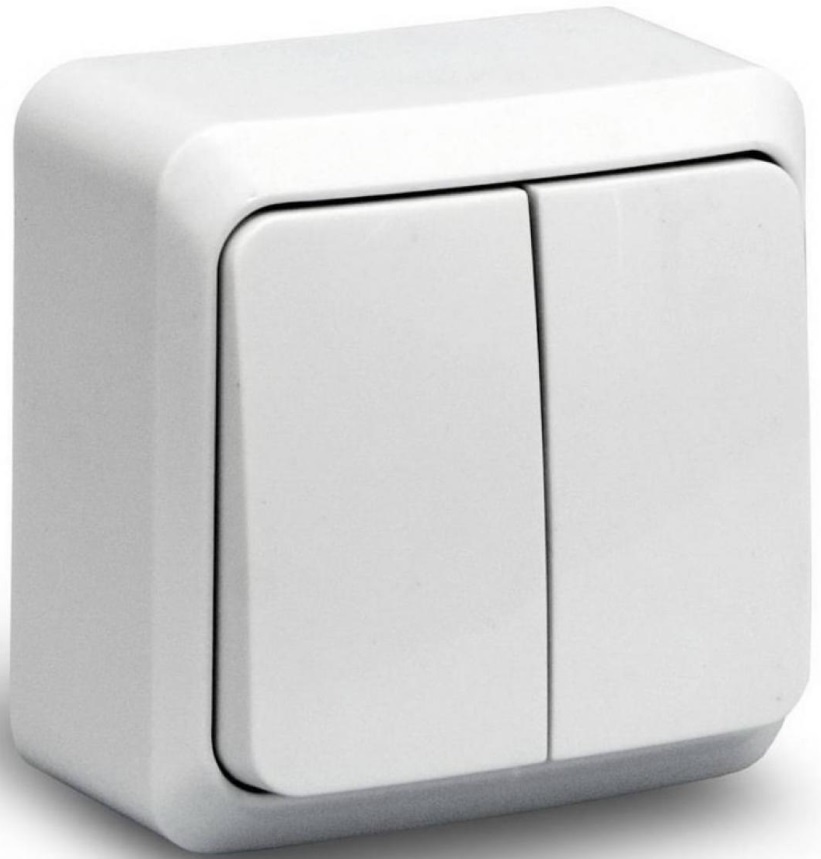

Установка двухклавишного выключателя на две лампочки
Подготовка
На этом этапе штробят стены, а также продумывают место для подразетника и распределительной коробки. При необходимости ставят предохранитель в щиток. Стоит учитывать, что при подключении двойного выключателя придется поставить его так, чтобы контакты отходили сверху. Это правило считается стандартом, лучше им не пренебрегать.
Провода устанавливаются с наружной стороны на изоляторы. Вместо внутренних элементов располагают накладные детали, но принцип при этом остается прежним. При штроблении кирпича или бетона место заделывают алебастром и дополнительно заштукатуривают. Чтобы не запутаться в дальнейшем, провода фотографируют или рисуют с ними схему.
Подключение коробки
В этом месте соединяются жилы и выполняется разводка. Раньше использовались только распаячные коробки, но они считаются не самыми безопасными, поэтому лучше выбирать пластиковые модели.
Для подключения двойного выключателя одинаково подходят внутренние и внешние модели, но со вторыми работать гораздо удобней, даже при возникновении неполадок. При установке внутренних элементов придется снять штукатурку. У внешних коробок начинка на виду, достаточно снять крышку.
При использовании трехжильного элемента заземление скручивают, а в домах со старой проводкой придерживаются той схемы, что представлена на картинке.
Провода соединяют по элементарной схеме, для этого подготавливают клеммы и скручивают изоляцию. Пайку в этом случае лучше не использовать, она только усложнит процесс.
Монтаж лампы
Последовательность работ зависит от основы, модели светильника и качества проводки. Проще устанавливать светильник, провод для которого уже выведен в нужное место. Для натяжного потолка потребуется дополнительный крепеж, чтобы полотно не повредилось.
Если к прибору идет два провода, то их присоединяют по очереди, нулевые жилы тоже ставят на две стороны. Когда к одному выключателю идут лампы из разных комнат, то провода разводят по разным направлениям. Коробку ставят над выключателем, но не слишком близко к потолку, стоит отступить хотя бы 20 см.
Установка выключателя
Прибор фиксируют в стене или подразетнике, для надежности используют винты или лапки. Способ распределения показан на картинке.
Если ламп 3 или 4, то их фиксируют группами: L1 направляют на одну, а L2 — на вторую.
Не забывайте, что все действия выполняются только после отключения электричества на общеквартирном приборе. Каждый провод предварительно проверяют, чтобы он был обесточен. При соблюдении этих правил, выборе подходящей схемы и поэтапном выполнении всех работ проблем не возникнет, проблему удастся решить без привлечения мастера.
