Монтаж водостоков
Чтобы создать водовод кровли своими руками, следует приготовить:
- инструмент для вальцовки;
- молотки;
- ножницы по металлу;
- форму для изготовления желобов;
- инструмент для разметки.
Перед тем как выполнить монтаж водостоков для крыши, следует произвести расчеты размеров и нужного количества крепежей, а также элементов конструкции.

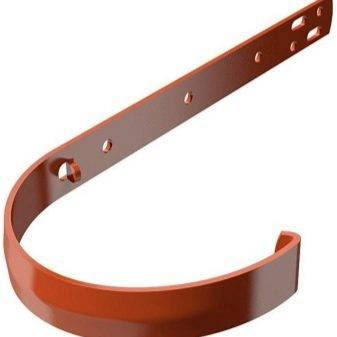

Крепление желобов происходит при помощи кронштейнов. Их следует располагать на расстоянии 50-60 см друг от друга. Чтобы правильно выставить уклон, следует сначала укрепить начальный и конечный кронштейны, а после между ними натянуть шнур. Выставлять последующие кронштейны следует строго по линии шнура.
Принцип выставления уклона
Величина уклона должна составлять приблизительно по 5 мм на каждый метр. При малом уклоне возможен перелив воды, а слишком сильный уклон будет придавать строению неэстетичный вид.
Слишком длинные желоба следует составлять на земле, поскольку в такой конструкции будет довольно сложно сделать крепление наверху. Скрепление желоба происходит с помощью герметика и заклепок. Для соединения фрагментов труб их заводят одна в другую не менее чем на 2 см, а после фиксируют хомутами.
Расположение трубы водовода контролируется с помощью отвеса и должно быть строго вертикально. Следует произвести крепление верхнего хомута и повесить на него отвес, а затем отметить расположение остальных. Прикреплять трубу к хомутам в направлении хода воды.
Ошибки при монтаже водовода
- Горизонтальная установка желобов. Последствием такой ошибки будет накапливание воды в углах системы и желобе. При этом она замерзает и оттаивает, создавая ледяные пробки, препятствующие отведению вод. В результате такой работы водоотвода через пару лет система будет нуждаться в ремонте, возможно даже образование трещин в пластиковом водостоке.
- Неверно выбранный диаметр труб и недостаточное количество воронок. Система водостока не будет справляться с потоком воды.
- Установка желобов с уклоном к стене или в обратную сторону. При ливневых дождях вода будет переливаться через края желоба.
- Установка трубы близко к стене дома или слишком высоко выведенный слив. Возможно попадание воды на стены дома.
- Установка недостаточного количества кронштейнов. Желоб может не справиться с нагрузкой и лопнуть.
- Неправильно собранные пластиковые трубы. Возможно протекание или повреждение трубы.
Эти правила являются общими для водостоков всех видов.
Процесс установки системы водоотвода
Правильность установки проверить очень просто:
- Герметичность соединений проверяется затыканием сливных отверстий и наливанием воды. Смотрят, не протекает ли вода. После открывают сток и проверяют, быстро ли вытечет вода.
- Уклон желобов проверяют уровнем, теодолитом или нивелиром.
- Отсутствие переливов и способность трубы выпускать воду проверяют, поливая скат из шланга.
- Правильность локализации желоба у края крыши проверяют, прикладыванием рейки. Она должна проходить под ним.
Для защиты конструкции от мусора монтируют сетку
Таким образом, при соблюдении правил монтажа вполне возможно установить водосток своими руками, сэкономив средства. Готовый водосток следует периодически чистить от листьев и прочего мусора
Особенно важно это сделать перед началом зимы, потому что основное накопление мусора происходит в осенне-летний период
Правильно произведенная установка водовода не только защитит строение от атмосферных осадков, но также придаст дому завершенный вид. Некоторые виды водостоков смотрятся очень декоративно и поистине могут считаться украшением здания.
Водосточная система составляет защиту основания здания от разрушительного воздействия природной среды, но это возможно только при правильном взаимодействии ее составляющих: крыши, желоба, труб и слива.
Чем в большем отдалении будет выведена труба водостока, тем меньшее количество вод просочится в почву и горные породы возле строения.
Это естественным образом продлит срок службы частного дома.

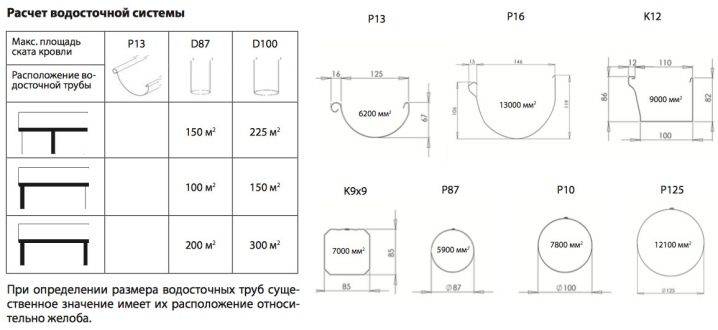

Расчет материала
Для расчета материалов по СНиП необходимы следующие данные:
- площадь кровли;
- количество среднегодовых осадков;
- температурный минимум зимой в регионе;
- наличие дождевой канализации.
Данный расчет помогает определить количество желобов, а вернее суммарную длину свесов, которую поделили на длину одного желоба. Например, суммарная длина свеса равна 40 метров. Отнимите длину угловых элементов (по 15 см на одну сторону) Получается: 12*15 = 1,80. Затем: 40 – 1,8 = 38,2 м.
Стандартная длина одного желоба из оцинковки – 3 метра. Значит, потребуется 13 желобов (38,2/3 =12,7). Количество соединительных элементов подбирается по числу мест соединений в конструкции. В этом вам поможет чертеж, на котором нужно изобразить прямоугольник со схематично расположенными элементами водостока. Для нашего примера потребуется 18 соединительных муфт.
Если система не замкнутая, а желоба будут монтироваться с открытыми торцами, то нужно определить число заглушек. Например, для двускатной щипцовой кровли, на которой монтируется система в две нитки, нужно установить четыре заглушки. Если кровля четырехскатная, шатрового типа, заглушки не потребуются вовсе.
Число угловых элементов будет равным количеству наружных и внутренних углов дома. Количество труб выбирается таким образом, чтобы оно совпадало с числом водостоков, а их длина должна соответствовать высоте сооружения. В некоторых случаях нужны изогнутые колена. Их необходимость определяется шириной свеса.
На каждое соединение секций необходимо надеть хомут. Если труба трехметровая, то хомутов должно быть два: один сверху, другой снизу.
Расчет внутреннего водостока ведется по правилу – одна воронка на 0,75 метра кв. Шаг между воронками определяется делением длины крыши, вымеренной по продольной оси, на количество воронок. Кроме водоприемников для системы потребуются:
- стояки;
- отводящие трубы
- выпуск.
Для внутреннего водостока можно выбирать трубы диаметром 100, 140, 180 мм. Длина может составлять 70 или 150 м. Поступающая влага передается ливневой канализации. Если водоотводы предполагается использовать круглогодично, то систему лучше разместить в отапливаемой зоне.
Внутренняя система часто страдает из-за мусора, который может попасть в нее с крыши. Конструкция защиты предельно проста – колпак и стакан. Это вспомогательный элемент, но он хорошо справляется с задержанием различного мусора.
Такое вспомогательное устройство не потребуется, если внутренний водосток устанавливается с сифоном. Это специальный клапан для ливневой канализации, подключенной к водостоку. Он удерживает давление воды, находящейся в трубах. При заполнении водосточной системы клапан открывается, происходит очень быстрый выброс осадков. Образование засоров в сифонной системе происходит редко, чистить ее практически не нужно.
Как выбрать водосток
Слив воды с крыши можно организовать через внутреннюю или наружную систему:
Внутренняя система, как правило, монтируется на плоских кровлях многоэтажных домов, такие конструкции требуют сложных инженерных расчетов и профессионального монтажа;
Нас интересует наружный слив, здесь все гораздо проще. Вам нужно смонтировать держатели, закрепить в эти держатели желоб, врезать воронки и от воронок вывести вниз водосточные трубы. Но для начала давайте разберемся, из каких материалов делается сливная система.
Выбираем материал
Водосточные системы бывают пластиковыми и металлическими, в обоих вариантах есть свои плюсы и минусы.
Начнем с линейки металлических конструкций:
Оцинковка. Самыми доступными по стоимости считаются оцинкованные отливы. Слив из оцинкованной стали вещь хорошая, но его можно монтировать где-нибудь подальше от города, к примеру, на даче или в деревне. Кислотные дожди большого города съедают металл за 5 – 7 лет;
Оцинковка с полимером. Сейчас для простой оцинковки есть хорошая альтернатива — это оцинкованный слив с полимерным покрытием. Одним из самых надежных покрытий подобного плана считается «Пурал», такие желоба не боятся ни химии, ни механических ударов. Гарантия на нормальное полимерное напыление стартует от 15 лет;
Медь. Медный слив смотрится роскошно, со временем такие желоба покрываются патиной (оксид меди) приобретая благородный зеленоватый цвет. Если установка выполнена правильно, то конструкция способна простоять не менее 50–70 лет. Если бы не высокая цена, медным отливам не было бы равных;
Алюминий. Алюминиевый слив, если его не соединять с медью, практически не коррозирует, кроме того это самый легкий металл, легче алюминия только пластик. Цена на такие системы выше, чем на сталь, но производители обещают, что срок службы алюминия в полтора раза больше;
Титан-цинк. Эта заморская новинка появилась недавно и у нас к ней относятся прохладно. Рекламные проспекты обещают, что сплав титана с цинком простоит чуть ли не 150 лет, но отечественные компании эту продукцию пока не производят, а то, что предлагает запад, стоит дороже, чем проверенная временем медь;
Пластик. Пластиковый или как пишут в документах слив ПВХ, на мой взгляд, обладает самым лучшим сочетанием цены и качества. Полимерные добавки сделали ПВХ устойчивым к ультрафиолету и эластичным. Такой желоб способен выдержать температуру от -50 ºС до +70 ºС. Устанавливается такой слив легко, но об этом чуть позже.
Выбираем форму желоба
Здесь мы выбираем из 3 направлений – полукруг, эллипс и сложные ломаные формы:
- Полукруглый слив для стока воды — универсальный вариант, для установки своими руками он подходит лучше всего. Не менее 70% всей продукции идет именно полукруглой формы;
- Эллипс разрабатывался как слив для крыш с серьезной квадратурой и большим углом наклона. Эта форма рассчитана на большой объем воды;
- Сложные ломаные формы, то есть квадрат, прямоугольник, трапеция и прочее это уже область дизайна. Зачастую такой слив подбирают под конкретный стиль. С практической точки зрения сложные формы неудобны, в углах забивается грязь, а пропускная способность оставляет желать лучшего.
Монтаж оцинкованного водостока для крыши. Пошаговая инструкция

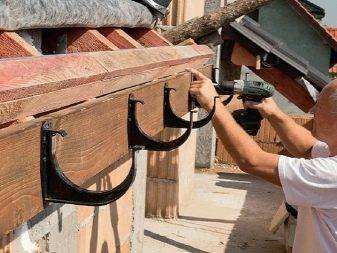

- Монтаж кронштейнов. Их крепят к стене или к лобовой доске. Самые длинные кронштейны лучше всего установить еще до окончательного обустройства кровли. Расстояние между кронштейнами – 100 мм. Если оно будет больше. То желоба будут провисать, что уменьшит эффективность всей водосточной системы.
- Монтаж желобов. Отдельные элементы скрепляются между собой соединительными деталями, затем желоб монтируется на кронштейны.
- Монтаж сетки или корзины. Этот элемент необязателен, но лучше им не пренебрегать, иначе система может засориться. Сетку ставят между желобом и воронкой.
- Монтаж водосточных труб. Их крепят непосредственно к стенам дома при помощи хомутов. Не стоит монтировать трубу вплотную к стене, минимальное расстояние – 40 мм, можно и больше.
- Монтаж воронок и колен. Последние требуются, чтобы сделать обход выступа или другой неровности дома.
- Монтаж слива. Если вода будет стекать непосредственно в грунт, то слив устанавливают на расстоянии 200 мм от земли.
Водостоки оцинкованные: достоинства и недостатки
листыотличаются высоким качеством, фактической и усталостной прочностью
К основным преимуществам конструкций, изготовленных из такого материала, относятся:
- надежность и долговечность;
- механическая прочность и жесткость;
- коррозионная устойчивость;
- устойчивость к воздействию прямых солнечных лучей;
- пожарная безопасность;
- универсальность и простота монтажа;
- низкий уровень шума в процессе эксплуатации, особенно у обесшумленных систем;
- простота обслуживания;
- разумная цена.
Однако специалисты выделяют и два существенных недостатка материала. Это возможность разрушения швов и стыков при значительном тепловом расширении в жаркое время года, а также ускоренный износ в местах повреждения или некачественного нанесения цинкового покрытия.

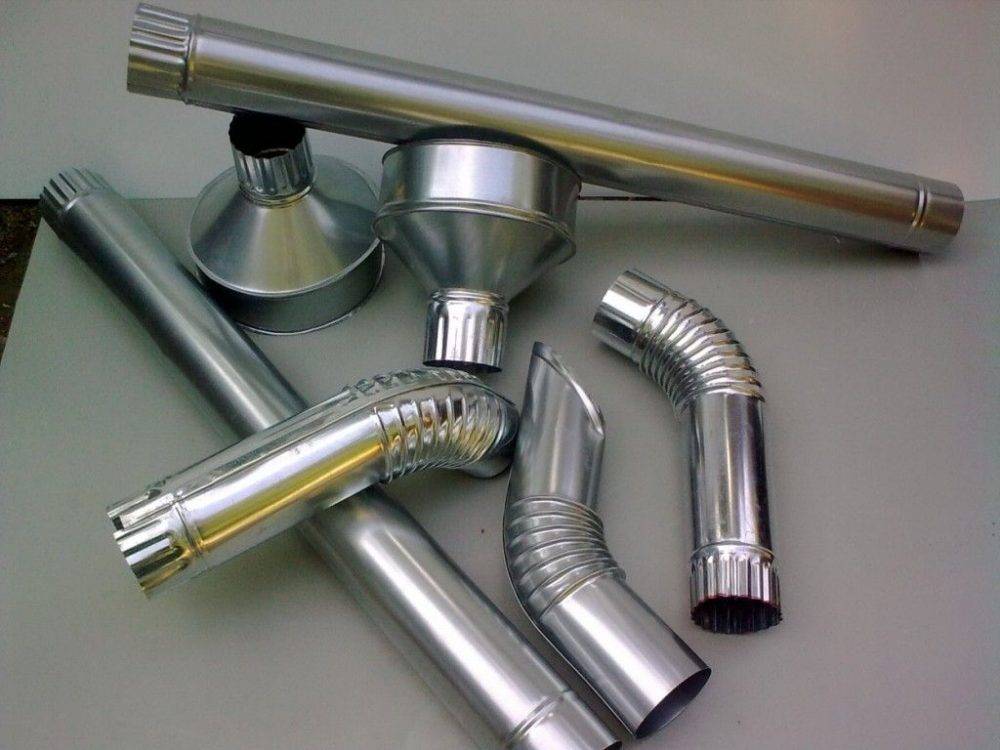

Оцинкованные элементы
Требования к оцинкованным трубам
Оцинкованные трубы начали выпускаться еще в Советском Союзе, и с тех пор производители пользуются установленными ГОСТами, что остались с тех времен. Первое требование касается комплектации водосточной системы и размеров деталей. Водосточная система должна в обязательном порядке состоять из таких деталей:
- воронка — может иметь разные диаметры, но самым оптимальным считается 100мм на длину 365 мм;
- колено должно иметь длину 100-150 мм, верхний диаметр может быть 100,140,180,202, 216 мм, а нижний соответственно 96, 136, 176,198,212мм;
- хомут с планкой — длину должен иметь 230мм, а диаметры есть 104,144,184,206,220 мм, высота должна быть для всех диаметров -25мм. Требуется отметить, что в хомутах должны для крепления использоваться исключительно болты М6Х25 и гайки М6;
- звено со спиральным швом должно в длине иметь 6000мм, а диаметры могут варьироваться, есть варианты 100, 140, 180, 202, 216 мм;
- хомут со штырем имеет такие же размеры, как и хомут с планкой;
- отмет по длине должен иметь 670мм, диаметры могут быть 100,140, 180, 202 и 216 мм, соответственно варьируется и высота 280,310,400мм. Радиус отмета – 50,70,90,100 и 110мм.
В обязательном порядке должна соблюдаться комплектность системы. Согласно установленным нормам, в комплект должны входить звенья, хомуты, отметы, колена, муфты, воронки, крепежные изделия-болты и гайки, а также сопроводительная документация. Партия туб для комплектации водосточной системы, должна состоять из деталей одного размера и того же материала изготовления. Осмотры деталей и труб в целом, проводиться визуально и методом приравнивания с эталонным образцом, для замеров диаметров и радиусов используют рулетку 2 по ГОСТ 7502-80.
Все вышеперечисленные детали упаковывают должным образом и надежно защищают от механических повреждений. На упаковочных пакетах нашивают или навешивают ярлыки с названием товара и его производителя, условные обозначения деталей, а также массу, длину детали.
Технические стандарты труб оцинкованных
Трубы водосточные должны изготавливаться согласно чертежам или эталонным образцам, что утверждены рабочими стандартами. Для произведения труб может использоваться:
- Тонколистовая оцинкованная сталь.
- Листовая горячекатанная сталь.
- Листовая холоднокатанная сталь.
- Стальная горячетканная полоса.
- Лента холоднотканная из низко углеродной стали.
Допускается изготовление деталей для труб из тонколистовой кровельной стали. Толщина материала для изготовления труб должна быть 0,6 мм. Предельные отклонения в текущих размерах и диаметрах труб, должны отвечать квалитету 17. Обязательно должны быть цилиндричными звенья труб, патрубки колен, отметов и воронок. Отклонения в цилиндричности для труб с диаметром 100 и 140мм должно быть не больше 5мм, а для труб с диаметром 180, 202 и 216 мм отклонение не может превышать 10 мм.
Патрубки и звенья труб должны иметь горизонтальные зиги, которые выступают ребром жесткости в деталях. Зиги должны выступать больше чем на 4 мм над цилиндрической воронкой. Вертикальные швы выполняют хорошо уплотненными фальцами и высадкой. Согласно нормативно-технической документации, детали, изготовленные из тонколистовой стали, обязательно должны предварительно покрываться грунтовкой перед нанесением лакокрасочного материала. Что касается крепежных деталей и хомутов, то они должны выполняться с обязательным покрытием цинка толщиной 24 мкм. Соединения в этих же хомутах выполняются только методом сварки.
Сегодня существует очень мало предприятий, где стремятся поддерживать высокое качество продукции. Большинство компаний хочет сэкономить на материале и ускорить темпы производства, соответственно искажаются размеры, а стальные изделия обладают низким сроком службы. Если вы предварительно изучите установленные стандарты, то сможете сами определить, где вам предлагают низкокачественные изделия для монтажа водосточной системы, а где трубы действительно имеют высокие эксплуатационные характеристики, устойчивы к перепаду температур и агрессивным средам.
Возможные конструкции водостоков
В состав оцинкованной водосточной системы входят следующие элементы:
- Желоба. Предназначены для сбора воды, попавшей на крышу.
- Трубы. Выполняют функцию отвода воды в предназначенное для нее место.
- Воронки. Через них вода стекает из желобов в трубы.
- Кронштейны. Обеспечивают крепление желобов к кровле.
- Фитинги. Соединяющие элементы труб и желобов, это могут быть муфты или переходники.
- Заглушки для желобов. Монтируются в начале каждого желоба, чтобы вода не вытекала в этом месте, а попадала исключительно в водосточную трубу.
Подобрать элементы и подсчитать их количество необходимо еще до начала монтажа системы.
Дополнить конструкцию водостоков можно и другими элементами. Они не оказывают прямого влияния на функционирование водосточной системы, но улучшают ее характеристики, продлевают срок эксплуатации.
В качестве дополнения можно использовать сетку для сбора листьев. Особенно это актуально для частных домов, рядом с которыми стоят лиственные деревья. Капельники улучшают систему отвода воды. А в случае, если на участке имеется ливневая канализация, можно установить специальные ливнеприемники, которые будут направлять воду из труб сразу в ливневку.
Существует два типа конструкции водостоков:
- Навесные. Это самый распространенный вариант, особенно в частных домах. Установить навесные водостоки под силу каждому, если следовать четкому алгоритму. В уходе и эксплуатации они достаточно неприхотливы.
- Внутренние. Их устанавливают только под плоскую крышу, так что они оптимально подходят для многоэтажек. Но можно поставить внутренний водосток и в частном доме, если кровля обустроена без наклона. Только вот самостоятельно смонтировать систему довольно сложно.
Также можно классифицировать оцинкованные водостоки по способу изготовления. Они могут быть заводскими или самодельными. Первые дороже, но зато все детали точно подогнаны друг к другу. Достоинством самодельных водостоков является их индивидуализация. То есть можно сделать любые необходимые элементы, они будут нужной формы и размера.
Почему оцинкованные водосточные системы так популярны
Несмотря на имеющийся выбор материалов для изготовления водостоков, изделия из оцинковки не становятся менее популярными, особенно в районах с холодным климатом. Это объясняется их высокой сопротивляемостью к резким температурным колебаниям и морозоустойчивостью.
Стоимость оцинкованной стали и изделий из них довольно низкая, поэтому водосточными системами из оцинковки оснащают жилые помещения любого класса — обычные многоэтажки, частный сектор эконом класса и загородные коттеджи повышенной комфортности. При желании их можно окрасить в любой цвет для большего соответствия с современным дизайном внешнего облика здания.
Этапы монтажа водосточной системы из оцинкованных труб
Монтаж системы водоотвода желательно проводить одновременно с осуществлением других кровельных работ. Однако независимо от того, создается кровля вместе с водоотводами или их устанавливают отдельно, весь процесс можно условно поделить на несколько этапов:
- Расчет общего размера конструкции с учетом метража всех важных деталей, количества соединительных и дополнительных элементов, нагрузки всей конструкции, т. е. ее веса.
- Следующим этапом является определение схемы монтажа с разметкой нахождения крепежных деталей и других материалов, определения их точного количества;
- Сам процесс установки.
Расчет веса металлопроката
Хотя водосточные трубы из оцинковки обладают малым весом, при монтаже достаточно сложных систем важно определить нагрузку, которую она будет давать на кровлю и стены. Если наблюдается итоговый большой вес, можно изменить диаметр изделия или приобрести составляющие из другого материала, например крепление желоба и труб
Соединители можно заменить пластиковыми.
Расчет количества материалов и профилактика систем стока воды
Для проведения правильного и точного расчета нужно в первую очередь замерить длину периметра крыши и высоту стен по ребрам. Длиной желобов будет единица, равная периметру кровли с небольшим запасом. Их нужно смонтировать под небольшим углом.
Длина прямых труб рассчитывается из таких величин: высота стен (необходимо учитывать возможное создание угла внизу и небольшое расстояние, которое займут желоба и воронки), умноженная на количество сточных вертикальных элементов.
Согласно схеме, составленной ранее, закупается нужное количество соединителей, воронок и заглушек.
Кронштейны закупаются в числе, которое соответствует стандартам крепления — 15-17 шт. на каждые 10 м желобов, хомуты желательно размещать через каждые 2-3 м. Их используют в местах изгибов и соединений для усиления этих мест.
При обнаружении нарушения герметичности даже в самых маленьких пропорциях дефект необходимо сразу же устранить, чтобы предотвратить дальнейшее разрешение и негативное влияние на стены здания.
Важным процессом в обслуживании системы водоотвода является его периодическая или необходимая очистка. При этом больше времени придется потратить на прочистку труб. Это происходит посредством воздействия сантехнических тросов. Чтобы избежать проблем, лучше сразу установить на водосточные воронки из оцинкованной стали фильтрационные сетки или корзины.
Монтаж водостока: видео
Установка водоотводов из оцинкованных элементов начинается с монтажа желобов (кронштейнов). Крепление желоба должно быть более надежным, нежели трубы. На него ложится вся нагрузка во время дождя, поэтому кронштейны размещают на расстоянии не менее 0,5 метра шаг. Кроме того, необходимо правильно рассчитать крепления, которые будут находиться на участках соединения желобов.
Затем по всему периметру вставляются желоба с последующей фиксацией при помощи переходников. Соединение воронок может располагаться по углам или посередине. От этого зависит процесс подготовки и прорезывания дополнительных отверстий.
Последний этап — совмещение воронка-труба-отвод к ливневке. Закрепления на хомутах должны производиться только после окончательной фиксации вертикальных элементов.
Существуют некоторые особенности монтажа систем с цветным покрытием. Желоб из оцинкованной стали имеет прямоугольную форму, а крепиться он должен на специальные декоративные карнизы.
Критерии выбора
Оцинковка представляет собой покрытие железа. Основное преимущество перед иными моделями водостоков – устойчивость к коррозии, а также лёгкий вес.
С таким материалом работать очень просто – он без проблем режется, закрепляется на необходимом пространстве или обрабатывается.
Стоит уделять особое внимание выбору производителя при покупке
Важно отметить, что изготовление оцинкованных водостоков в современные дни – сложный высокотехнологичный процесс. Для подобных водосточных систем оцинкованных применяют только качественные сплавы. Толщина стали для водостока – 0,6 мм
Также используется полимерное покрытие для декорирования, которое изготавливается в соответствии с современными технологиями. Поэтому у продавцов нужно уточнить об этих нюансах и поинтересоваться, какие фирмы соответствуют этим параметрам
Толщина стали для водостока – 0,6 мм. Также используется полимерное покрытие для декорирования, которое изготавливается в соответствии с современными технологиями. Поэтому у продавцов нужно уточнить об этих нюансах и поинтересоваться, какие фирмы соответствуют этим параметрам
Для подобных водосточных систем оцинкованных применяют только качественные сплавы. Толщина стали для водостока – 0,6 мм. Также используется полимерное покрытие для декорирования, которое изготавливается в соответствии с современными технологиями. Поэтому у продавцов нужно уточнить об этих нюансах и поинтересоваться, какие фирмы соответствуют этим параметрам.

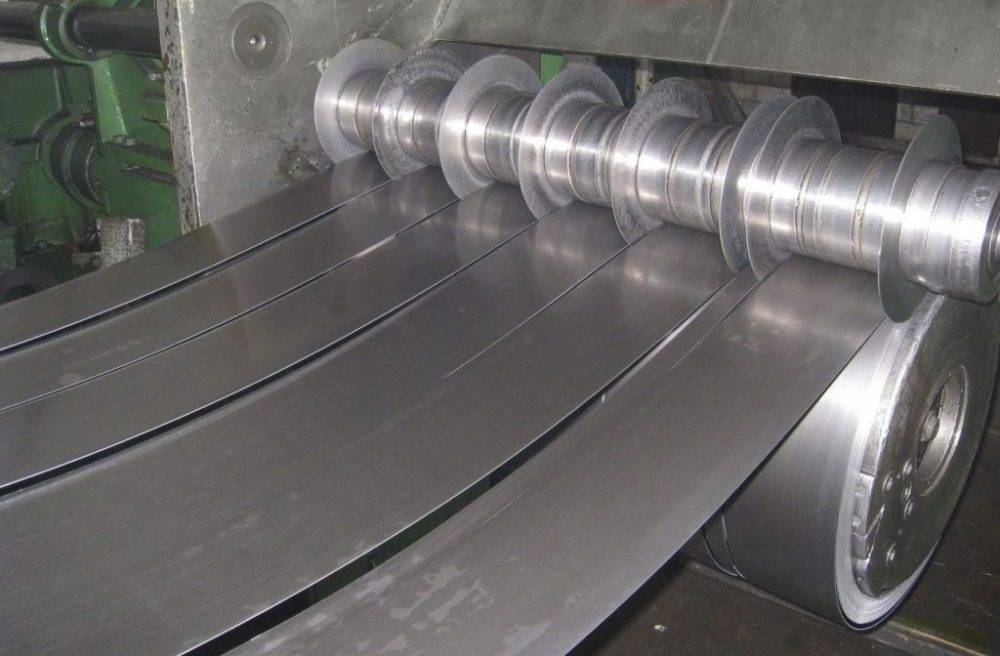

Изготовление оцинкованных водостоков
Но если нет времени для выяснения параметров качества, то свое внимание стоит обратить на товар отечественного производителя «Инси», которые укрывает материал защитным слоем «Пластизол» или «Пурал». Эта продукция будет служить очень долгие годы, но при этом обладает максимальной простотой сборки, а также большим выбором дизайнерских решений. Если есть желание приобрести водосток из оцинкованной стали от иностранной компании, то можно смело выбирать следующих производителей:
Если есть желание приобрести водосток из оцинкованной стали от иностранной компании, то можно смело выбирать следующих производителей:
Финляндская фирма Ruukki.
Шведская Siba.
Aquasystem – это совместная компания России и Германии.
Каждый бренд качественно подходит к изготовлению и снабжает водостоки полимерным защитным слоем. Так изготовка становится максимально устойчивой к коррозии, выцветанию на солнце и механическим повреждениям.
Если нет желания долго разбираться в различных брендах, нужно запомнить, что есть определенные критерии выборы, с помощью которых можно определить долговечность водосточной системы из оцинкованной стали:
Для начала следует очень хорошо изучить товар. Внешняя поверхность должна быть чистой, без дефектов, покрытие – непрерывное. Если имеются какие-то мелкие растрескивание, наплыв в одном месте окраски, то не желательно приобретать такой образец.
Водосточная система с чистой поверхностью
Края у трубы должны быть максимально ровными Также важно обращать внимание на дополнительные элементы. В комплект должны входить хомуты, заглушки и тому подобные детали Благодаря этим компонентам обеспечивается надежная герметичность отвода воды в определенном направлении
Общие рекомендации по монтажу
Конкретная схема водослива зависит от архитектурных особенностей крыши и строения, но для всех случаев производители разработали общие рекомендации. Выполнение их обязательно, от этого зависит длительность эксплуатации системы, ее надежность, герметичность, способность справляться с максимальными потоками воды.
Схема водослива, пример
Каких рекомендаций следует обязательно придерживаться?
- Расстояние между держателями (кронштейнами) желобов в пределах 60–90 см. Чем больше вероятность оледенения элементов, тем чаще надо крепить упоры. Опытные кровельщики настоятельно советуют монтировать дополнительные кронштейны в местах установки соединителей, здесь прочность желоба значительно уменьшается. Каждый держатель должен фиксироваться не менее чем двумя саморезами или гвоздями.
- Число воронок необязательно отвечает количеству вертикальных труб. Есть варианты водостоков, в которых к одной вертикальной трубе подключается водослив из двух воронок, перенаправление осуществляется при помощи тройников.
- Диаметр воронок, труб и желобов рассчитывается в зависимости от максимального объема сточных вод в секунду. На практике количество воронок подбирается исходя из одного элемента на 10 погонных метров желобов или 100 м2 скатов. Заглушки используются только на глухих торцах, во всех промежуточных стыках применяются соединители.

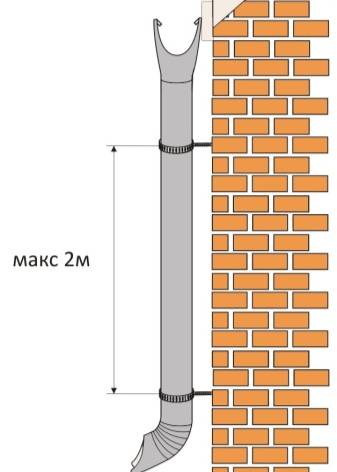

- Расстояние между хомутами для вертикальных труб примерно 1,5 м, все повороты желательно дополнительно укреплять вне зависимости от места расположения ближайшего хомута.
Схема крепления кронштейна, желоба
Конструкция и элементы водосточной системы из оцинкованной стали
Водоотводящие системы складываются из многих элементов, главными из которых являются желоба, в которые жидкость стекает с крыши и движется к трубам — еще одним главным деталям всей конструкции. По трубам вода непосредственно и спускается в отведенные места, такие как рвы или водостоки.
Для установки труб и желобов в единую систему используют следующие изделия:
- соединительные муфты и переходники;
- кронштейны для крепления желобов;
- хомуты для закрепления труб;
- воронки для обеспечения качественного попадания воды из желоба в трубу;
- заглушки.
Рекомендуется использование сеток и корзинок, которые будут препятствовать попаданию листьев и мелких веток из трубы, ливнеприемников, соединяющих систему с ливневой канализацией, и специальных капельников, которые предотвратят скопление воды под крышей.
Встречаются варианты, когда внутри труб и желобов прокладывают греющие электрические кабели для недопущения образования наледи на свесе крыши. Такое оборудование будет потреблять заданное количество электроэнергии, что стоит недешево.
