Методы и оборудование обвязки радиаторов отопления

Какой может быть обвязка из полипропиленовых труб

Схем обвязки радиаторов системы водяного отопления существует множество. Из существующих способов потребитель всегда выбирает тот, который в имеющихся условиях требует минимального расхода материала при максимальной эффективности расположения радиаторов.

Фактически же ситуация такова, что, в отличие от дорогостоящих металлических труб, полипропиленовые расходные материалы значительно дешевле и проще в монтаже, поэтому экономить на длине трубопровода в ущерб эффективности не стоит. Выбирать следует тот тип обвязки, который в конкретном случае будет максимально эффективен.

Выбор обвязки заключается в принятии решения по следующим вопросам:

• какая схема системы отопления будет использована (однотрубная или двухтрубная);
• какой тип подключения радиаторов будет применяться (диагональный, боковой или нижний).

Как правило, при использовании любой схемы отопления — однотрубной или двухтрубной можно применять использовать все типы подсоединения батарей.

по мнению экспертов, прокладку трубопровода необходимо вести с минимальным количеством изгибов — прямые участки трубы более устойчивы к гидродинамическим нагрузкам и образованию воздушных пробок.

Монтаж систем отопления с помощью полипропиленовых труб, в зависимости от схемы, выполняется с соблюдением определённых правил.

• обычно в такой системе используется последовательное подключение радиаторов;
• перед батареей всегда монтируется байпас, соединяющий подающую трубу и обратку — при нормальной работе системы отопления байпас не задействуется, а при проведении профилактических работ или в аварийной ситуации подача воды в радиатор прекращается, и теплоноситель беспрепятственно циркулирует через байпас.

• используется как параллельное, так и последовательное подключение батарей;
• патрубки радиатора подключаются к разным трубам — верхний к подающей трубе, нижний к обратке.

Обычно в двухтрубных системах выполняется параллельное подключение радиаторов, поэтому установка байпасов не требуется.

Обвязка радиаторов полипропиленовыми трубами выполняется двумя способами: пайкой и с помощью фитингов. В зависимости от выбранного способа, подключение батарей осуществляется с помощью специального паяльника или сантехнических ключей под американку.

Список работ по обвязке радиатора

В данном случае указанную процедуру будем проводить, используя трубы из полипропилена. Шаровые краны должны быть прямыми или угловыми, которые также изготовлены из полипропилена.

Выполнить установку несложно, если у вас уже есть определенный навык работы с такими материалами. Цена элементов для отопительной системы совсем небольшая.

Как подсоединить радиатор отопления к полипропиленовой трубе от стояка

Чтобы выполнить обвязку придерживайтесь следующей очередности работ:

муфту с накидной гайкой следует вставить в мультифлекс;
специально изготовленные скобы помогут закрепить трубы на стенах, важно подобрать удобную высоту, только чтобы трубы не касались поверхности, зафиксировать элементы на стенах можно при помощи гвоздей или саморезов.

Трубы легко спрятать за гипсокартонными конструкциями

Совет: выполняя укладку труб в стенах, используйте полипропиленовые трубы для отопления. которые будут выходить из них лишь в местах подключения.

Для закрепления батарей можно использовать самый различный крепеж, но обычно отдают предпочтение штыревому соединению. Чтобы повесить отопительное оборудование на необходимой высоте можно воспользоваться угловыми кронштейнами.

Если речь идет о батарее-панели, обычно крепеж можно найти в самом комплекте. Если использовать секционные батареи, заранее подумать о его приобретении.

Совет: два кронштейна или два штыря вполне будет достаточно для закрепления одного обычного радиатора.

Способы, по которым можно подключить радиаторы

Существует несколько способов подключения радиаторов в систему отопления.

Нижний: узлы подключения

Сложно замаскировать отходящие от боков радиатора трубки. Чтобы не испортить дизайн помещения сантехническими коммуникациями применяются нижнее подключение, которое аккуратно подводится снизу к двум точкам на одной из сторон изделия.

Преимущества:

• Лёгкость маскировки. Две трубки снизу можно просто прикрыть панелью.
• При этом типе подключения устройство легко отключить от системы, не сливая теплоноситель из остальных батарей.
• Панель радиатора нагревается быстро, а вода проходит по нему быстрее, чем при стандартном боковом подключении.
• Возможность применять как одно-, так и двухтрубную схему, а также вертикальную и горизонтальную ориентацию.

Недостатки:

При малом расстоянии от пола до обогревателя появляются трудности в монтаже, особенно в том случае, если возникает необходимость добавить в схему терморегулятор.

Важно! Эффективность использования нижнего типа подключения увеличивается при монтаже с его помощью вертикальных радиаторов — узких, но высоких (около 1,5—2-х метров) изделий, которые создают тепловую волну для ликвидации очагов проникновения холодного воздуха. Узлы нижнего подключения: запорные краны на двух контурах, идущих от подающей трубы, термостат, кран Маевского (при необходимости) и клапаны нижнего подключения

Узлы нижнего подключения: запорные краны на двух контурах, идущих от подающей трубы, термостат, кран Маевского (при необходимости) и клапаны нижнего подключения

Узлы нижнего подключения: запорные краны на двух контурах, идущих от подающей трубы, термостат, кран Маевского (при необходимости) и клапаны нижнего подключения

Узлы нижнего подключения: запорные краны на двух контурах, идущих от подающей трубы, термостат, кран Маевского (при необходимости) и клапаны нижнего подключения.

Схема: От подающей трубки отходят два контура, через которые теплоноситель будет попадать в радиатор и выходить из него, и подключаются к обогревателю с помощью клапанов нижнего подключения.

Боковой, особенности прогрева последних секций

Это распространённый в коммунальных квартирах тип подключения, так как применяется он при вертикальной ориентации контура труб. Обе трубы (подающая и отводящая) — располагаются сбоку от радиатора.

При этом подающая трубка может быть с одного края, а отводящая — с другого, или же они, по выбору мастера, устанавливаются обе с одного края.

Преимущества:

• Простой способ монтажа.
• Быстрый нагрев радиатора.
• Эффективное использование с вертикальной ориентацией отопительной системы.

Недостатки:

• Невозможность использования с длинными батареями: последние секции остаются непрогретыми.
• Трудность в маскировке.

Схема бокового подключения: подводящий контур отопительной системы, идущий от котла или расширительного бачка, заводится в обогреватель сбоку.

Выводящий — либо с одной стороны (при двухтрубной вертикальной ориентации) либо с противоположной (при однотрубной).

Подключение:

1. Нельзя нарушать подающий и отводящий контуры: первый всегда выше второго.
2. На трубы устанавливаются запорные клапаны, кран Маевского и термостат.

Диагональный

Схема считается лучшей из возможных, так как теплоносителем захватывается вся площадь обогревателя. Суть проста: труба, по которой поступает горячая вода, монтируется у верхнего бока изделия, а собирающая труба для удаления остывшей воды — у нижнего. Получается, что жидкость описывает в обогревателе оптимальный для эффективной работы системы маршрут.

Преимущества:

• Особая эффективность при монтаже на длинные радиаторы (от 10 секций), поскольку здесь такое подключение показывает лучшие результаты по скорости циркуляции воды и мощности теплоотдачи.
• Значительный уровень охвата площади обогревателя теплоносителем: жидкость распределяется по устройству равномерно, быстро заполняя секции, что обеспечивает ровную волну тепла.

Недостатки:

• Сложная геометрия разводки труб, затрудняющая монтаж подключения.
• Трудности при маскировании.
• Большой объем необходимого сантехнического материала.

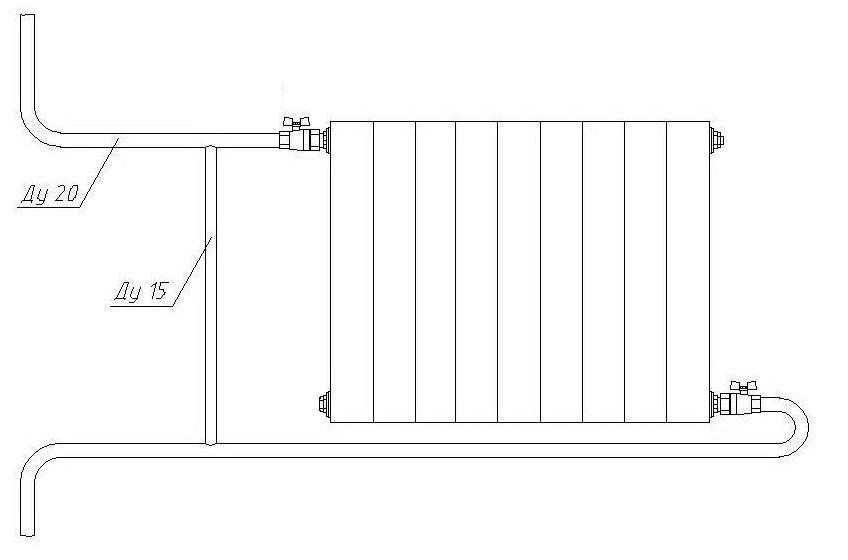

Схема диагонального подключения: Подающий контур монтируется сверху, отводящий ― снизу с противоположного края; теплоноситель проходит маршрут сверху вниз.

Подключение:

1. Необходимо применение запорных кранов, поскольку при сложном разветвлении опасны протечки и прорывы.
2. Трубы проводятся параллельно плоскости друг друга.

Внимание! При данном способе подключения достигается высокая скорость циркуляции воды, поэтому установка насоса способна вызвать неэффективную отдачу тепла: теплоноситель будет выходить из радиаторов ещё горячий

Как сделать обвязку радиаторов полипропиленом?

Обвязка радиаторов отопления — это важный этап в монтаже системы отопления. Она позволяет соединять радиаторы между собой и с подводящими трубами. Многие монтажники предпочитают использовать полипропиленовые трубы для обвязки радиаторов, так как они имеют множество преимуществ.

Преимущества использования полипропиленовых труб для обвязки радиаторов:

• Надежность и долговечность;
• Простота и скорость монтажа;
• Устойчивость к коррозии и агрессивным средам;
• Высокая теплоизоляция, что позволяет сократить теплопотери в системе;
• Легкий вес, что упрощает транспортировку и установку.

Как сделать обвязку радиаторов полипропиленом?

Для обвязки радиаторов полипропиленом понадобится:

• Полипропиленовые трубы и фитинги;
• Резак;
• Ключ для затягивания фитингов;
• Отвертка и пассатижи.

Шаги по монтажу обвязки:

1. Измерьте длину между радиаторами и подводящими трубами, чтобы определить длину полипропиленовых труб.
2. Используя резак, отрежьте трубы на нужную длину.
3. Установите фитинги на обеих концах трубы и затяните их ключом.
4. При необходимости, используя отвертку и пассатижи, присоедините трубопровод к радиаторам и подводящим трубам.
5. Проверьте герметичность системы.

Обратите внимание, что для обвязки радиаторов отопления нужно использовать только качественные материалы и профессиональное оборудование. Если вы не уверены в своих навыках, лучше обратиться к специалистам

Способы подключения радиаторов отопления

Радиаторы являются самым распространенным видом отопительных приборов в системах водяного отопления, как в централизованных, так и в автономных. Выбор способа и схемы обвязки зависит обычно от следующих факторов:

1. Конструктивного исполнения радиатора;
2. Взаимного расположения батареи и трубопроводов системы отопления;
3. Эффективности схемы в плане реализации теплового потенциала устройства;
4. Дизайнерских соображений – если есть желание максимально скрыть коммуникации подключения;
5. Общей схемы системы отопления – однотрубной, двухтрубной или коллекторной;
6. Выбранного типа запорно-регулирующей арматуры.

Наибольшее влияние на выбор схемы обвязки оказывает конструктивное исполнение радиатора – а именно наличие и расположение резьб для присоединения подводок. По этому признаку отопительные приборы радиаторного типа делятся на следующие виды:

1. С резьбовыми отверстиями в торцах верхнего и нижнего коллекторов устройства – 4 боковых резьбы;
2. Со специальными нижними резьбами (наружными или внутренними), расположенными на нижней части секций – справа, слева или по центру корпуса;
3. С наличием обоих типов резьб – боковых и нижних.

Наибольшее распространение получили радиаторы отопления с боковыми резьбами – способ обвязки таких устройств часто называют боковым (по месту расположения резьб) или универсальным – потому что существует возможность выбора схемы обвязки. При наличии у модели только нижних резьб можно реализовать только одну схему обвязки, у радиаторов с обоими типами резьбы самый широкий выбор способов обвязки.

Схемы обвязки радиаторов с боковыми подводками имеют различную эффективность – об этом мы расскажем более подробно чуть ниже. При подключении подводок снизу между секциями, оснащенными резьбами, обычно устанавливаются специальные шайбы – это необходимо для нормальной циркуляции теплоносителя через батарею, а не прямого проброса из подающей подводки в обратную.

Если говорить о влиянии общей схемы системы отопления – то это утверждение в большей мере справедливо для однотрубного построения комплекса – важнейшим элементом обвязки здесь является байпас (перемычка). Радиаторы в однотрубных схемах подключаются через стандартную арматуру с монтажом байпаса, без него, с помощью специальных узлов (со встроенным байпасом или без него, с возможностью регулировки или без таковой).

Некоторое влияние на способ обвязки оказывает тип выбранной арматуры – кранов, вентилей, клапанов или узлов, с наличием или отсутствием сгона.

Виды полипропиленовых труб

Трубы ПП разделяют на два основных типа:

• армированные;
• неармированные.

Первые используют там, где предполагается наличие высокого давления и температуры. Такие трубы относят к классу «стабилизированных», они имеют минимальный коэффициент температурной деформации.

Неармированные трубы используют в технических системах для циркуляции жидкостей без нагрева. Такие ПП трубы используют и для систем холодных водопроводов, которые также легко монтировать своими руками.

Таблица 1

Маркировка	Область применения	Характеристики
PN10	Водопроводные низкотемпературные системы с минимальным уровнем давления	10 атмосфер, 45 °C
PN16	Водопроводные системы для холодной воды	16 атмосфер, 60 °C
PN20	Системы горячего водоснабжения, не для отопительных систем	20 атмосфер, 95 °C
PN25	Системы горячего водоснабжения, отопительные системы	25 атмосфер, 95 °C
PPR	Отопление, горячее водоснабжение. Непригодны для обустройства внутридомовых систем подачи холодной воды.	25 атмосфер, 95 °C

Значение имеет и толщина полипропиленовых труб. Значение колеблется от 1,9 до 18,4 мм в зависимости от типа и назначения трубы.

Важно знать! Трубы с индексом PPR используются только в промышленных целях, использовать их для подачи питьевой воды не рекомендуется производителем. Стандартный размер полипропиленовой трубы любого диаметра – 6 метров. Для монтажа систем типа «теплый пол» используются специализированные полипропиленовые трубы

Поставляются такие трубы для теплого пола в бухте, и чаще всего не свариваются между собой, а крепятся в местах стыковки с коллектором теплоносителя обжимными муфтами

Для монтажа систем типа «теплый пол» используются специализированные полипропиленовые трубы. Поставляются такие трубы для теплого пола в бухте, и чаще всего не свариваются между собой, а крепятся в местах стыковки с коллектором теплоносителя обжимными муфтами.

Контур теплого пола представляет собой бесшовную систему. Используются различные типы укладки теплого пола. Геометрию любого из выбранных способов – «улитка» или «по контуру» — предопределяет способность трубы изгибаться по наименьшему радиусу. Чрезмерный изгиб приводит к необратимой деформации трубы.

Укладывается ПП труба для теплого пола на подготовленное основание. Чаще всего это теплоизолятор в виде пенополиуретановой прослойки, дополненный теплоотражающей фольгой.

Полезно знать! Обжимные муфты надежно фиксируются специальными клещами, в комплекте также есть шаблон для контроля правильности монтажа. Обжимные клещи стоят достаточно дорого, выгоднее арендовать их на время окончательной сборки и наладки системы.

Способы подключения радиаторов отопления

Радиаторы являются самым распространенным видом отопительных приборов в системах водяного отопления, как в централизованных, так и в автономных. Выбор способа и схемы обвязки зависит обычно от следующих факторов:

1. Конструктивного исполнения радиатора;
2. Взаимного расположения батареи и трубопроводов системы отопления;
3. Эффективности схемы в плане реализации теплового потенциала устройства;
4. Дизайнерских соображений – если есть желание максимально скрыть коммуникации подключения;
5. Общей схемы системы отопления – однотрубной, двухтрубной или коллекторной;
6. Выбранного типа запорно-регулирующей арматуры.

Наибольшее влияние на выбор схемы обвязки оказывает конструктивное исполнение радиатора – а именно наличие и расположение резьб для присоединения подводок. По этому признаку отопительные приборы радиаторного типа делятся на следующие виды:

1. С резьбовыми отверстиями в торцах верхнего и нижнего коллекторов устройства – 4 боковых резьбы;
2. Со специальными нижними резьбами (наружными или внутренними), расположенными на нижней части секций – справа, слева или по центру корпуса;
3. С наличием обоих типов резьб – боковых и нижних.

Наибольшее распространение получили радиаторы отопления с боковыми резьбами – способ обвязки таких устройств часто называют боковым (по месту расположения резьб) или универсальным – потому что существует возможность выбора схемы обвязки. При наличии у модели только нижних резьб можно реализовать только одну схему обвязки, у радиаторов с обоими типами резьбы самый широкий выбор способов обвязки.

Схемы обвязки радиаторов с боковыми подводками имеют различную эффективность – об этом мы расскажем более подробно чуть ниже. При подключении подводок снизу между секциями, оснащенными резьбами, обычно устанавливаются специальные шайбы – это необходимо для нормальной циркуляции теплоносителя через батарею, а не прямого проброса из подающей подводки в обратную.

Если говорить о влиянии общей схемы системы отопления – то это утверждение в большей мере справедливо для однотрубного построения комплекса – важнейшим элементом обвязки здесь является байпас (перемычка). Радиаторы в однотрубных схемах подключаются через стандартную арматуру с монтажом байпаса, без него, с помощью специальных узлов (со встроенным байпасом или без него, с возможностью регулировки или без таковой).

Некоторое влияние на способ обвязки оказывает тип выбранной арматуры – кранов, вентилей, клапанов или узлов, с наличием или отсутствием сгона.

Подключение радиатора своими руками: монтаж чугунных, алюминиевых и других батарей

Чтобы правильно подключить батарею отопления требуется два подсоединения для обратной и подающей труб.

Схема подключения радиаторов отопления бывает следующих разновидностей:

1. Одностороннее подключение характеризуется тем, что подводка подсоединяется с помощью патрубков. При этом хорошо прогреваются ближайшие секции, а остальные прохладнее. Часто требуется промывка радиатора.
2. При диагональном подсоединении применяется верхний патрубок радиатора и нижний с разных сторон. Данное подсоединение отличается хорошей теплоотдачей. Заиливаются секции в нижней части.
3. Нижнее подключение выполняется в нижней области радиатора. Теплоотдача меньше, чем при диагональном способе. Не нужна промывка системы отопления.

Вне зависимости от подключения применяются запорные  краны для радиаторов отопления.

Кранами с длинной ручкой пользоваться удобнее

Кроме кранов устанавливается терморегулятор, который регулирует мощность подачи теплоносителя.

Для удаления лишнего воздуха применяется кран маевского. Этот воздухоотводчик повышает теплоотдачу.

Подключение радиаторов выполняется по следующей схеме:

1. При монтаже упаковочная пленка не снимается до окончания работ, чтобы не причинить вреда изделию.
2. Перекрывается трубопровод и выполняется демонтаж старой конструкции.
3. Определяется место установки. При этом учитываются необходимые расстояния от подоконника и от пола. На стеновой поверхности делаются метки для монтажа кронштейнов. Затем кронштейны крепятся на стену.
4. На отопительное изделие устанавливается запорное устройство, терморегуляторы, муфтовый кран и воздухоотводчики. Обеспечивается герметичность конструкции. При этом резьбовые соединения обматываются специальным льном и промазываются силиконовым герметиком.
5. Приборы монтируются к кронштейнам и ровняются по горизонтальной линии при помощи уровня.
6. Затем подсоединяются трубопроводные системы с использованием переходников и быстроразъемных соединений.
7. Выполняется опрессовка конструкции и тестовая подача теплоносителя. Проверяются все элементы соединения и отсутствие течи теплоносителя.

Для хорошей теплоотдачи и циркуляции воздуха рекомендуются следующие правила:

• расстояние от батареи до подоконника не менее 7-11 см;
• от батареи до напольного покрытия – не менее 11 см;
• между стеной и отопительным прибором просвет составляет не менее 3-4 см;
• ширина радиатора составляет не менее половины расстояния оконного проема.

Особенности радиаторов для бокового подключения

Есть понятие «обвязка секционного радиаторов». Это комплект для выполнения бокового подключения радиатора, чтобы адаптировать последний к отопительной системе. Кроме самого радиатора сюда входят переходники, заглушки, ручные отводчики воздуха с пластиковыми ключами, переходники. Кроме этого, в наборе имеются запорная либо регулирующая арматура.

Как правило, в комплекте поставки содержатся прокладки из паранита или силикона, так что дополнительные средства для герметизирования вам не потребуются.

При установке секционного радиатора имеется одна особенность. Перед тем, как накрутить футорку, следует удостовериться, что на резьбе нанесен тонкий слой краски, или его нет совсем. Излишки краски можно зачистить наждачной бумагой, но многие предпочитают подмотку из льна.

Секционный радиатор

Панельные радиаторы из стального материала в дополнительном монтажном комплекте не нуждаются. Все необходимое на них уже установлено, остается только вкрутить краны и подсоединить трубы.

Некоторые ошибочно полагают, что на такой радиатор вообще ничего не устанавливается. А если придется выполнить его демонтаж? Чтобы не сливать воду из системы, достаточно трубы подачи и обратки обеспечить шаровыми кранами. Это позволит всей системе сохранять работоспособность во время ремонта.

Как правило, для обвязки радиатора опытный мастер использует следующую арматуру:

• пару шаровых кранов – с их помощью отопительный прибор полностью перекрывается от всей системы;
• дроссель с шаровым краном – кроме остановки помогает осуществлять ручную регулировку тепловой отдачи;
• пару дросселей – с их помощью выполняется базовая балансировка двухтрубной системы отопления и последующая настройка тепловой передачи;
• термоголовка с дросселем – позволяет регулировать температурный режим в помещении автоматически.

Есть еще важная особенность – перед запорным или дроссельным устройством устанавливают байпас, который позволяет выполнять регулировку только на конкретном радиаторе.

Какой бы тип радиатора вы не выбрали, какую бы схему для его подключения не использовали, необходимо выполнить расчеты и осуществить монтаж правильно. Для каждого конкретного случая более оптимально подойдет та или иная система. Если дома отличаются большой площадью, рекомендуется воспользоваться советами специалистов, которые окажут помощь в составлении проекта.

Если помещение маленькое, то подобрать отопительную систему и осуществить монтажные работы возможно собственными силами. Необходимо только учесть все особенности жилья, изучить правила установки радиаторов, разобраться в целесообразности применения конкретной системы.

Во время выполнения монтажных работ не следует забывать, что типы материалов для труб и радиаторов должны быть одинаковыми. Пластиковая труба, соединенная с чугунной батареей, доставит вам немало хлопот.

От правильного выбора варианта подключения радиаторов напрямую зависит эффект работы всей отопительной системы. При оптимальном варианте тепловые потери минимизируются. Это создает возможность для получения максимального эффекта с минимальным расходованием топливных ресурсов.

Монтажные работы можно провести своими силами. Только необходимо все предусмотреть, чтобы холодная система не нарушила комфорт вашего уютного жилья.

Варианты подсоединения радиаторов к трубам

При монтаже радиаторов используют следующие варианты их подключения к трубопроводу:

Нижнее. Применяется в однотрубной разводке типа ленинградка и при подсоединении металлических панельных теплообменников. Хотя по теплоотдаче нижнее подключение считается не слишком эффективным, многие отдают ему предпочтение из-за эстетических соображений.

Диагональное. Считается самым эффективным по степени теплообмена, широко используется при всех видах двухтрубных разводок, в самотечных системах.

Боковое. Основной вид подсоединения батарей в многоквартирных домах, обладает чуть меньшей теплопередачей, чем подключение по диагонали.

При боковом подсоединении во многих случаях используют дополнительную байпасную перемычку.

Рис. 14 Варианты подключения радиаторов к трубам и их эффективность

Особенности функционирования радиаторов отопления

Стоит отметить, что система радиаторов отопления применяется в водяных системах отопления.

Следует сказать, что данные системы делятся на подвиды:

• Однотрубная система. Такие системы чаще всего устанавливаются в многоквартирных домах. Данное подключение предполагает возможность использования стальных труб, труб из полипропилена и байпасов (то есть резервного пути подачи отопления)
• Двухтрубная система. Данные системы очень похожи на однотрубные типы, при этом отличаются они наличием второй трубы, что не требует установки резервных путей подачи водных ресурсов. Процесс функционирования происходит путем циркуляции технических вод, которые проходят путь по обеим трубам от теплообменника до радиатора и обратно, что позволяет более эффективно обогревать помещения.
• Водяной теплый пол. Эта система не требует установки радиатора, но не сказать о ней невозможно, если рассматривается вопрос об отопительных системах. Из названия можно понять, что отопление происходит от пола, в который улаживаются специальные отопительные элементы.

В целом, в водяных системах подогрев происходит с помощью воды. По специальным трубам, происходит движение воды, которая была нагрета в специальном котле, достигая радиатора отопления она возвращается обратно, таким образом происходит циркуляция.

Такая система состоит из полипропиленовых или металлопластиковых труб, коллектора, трехходовых клапанов и систем, с помощью которых можно регулировать температурные показатели.

В целом, к плюсам данной системы можно отнести экономичность и эффективность, такое отопление не создает сухость в воздухе.

Среди минусов данной системы отмечают сложность процесса установки, необходимость помощи специалиста, ведь монтажные работы действительно могут вызвать трудности, высокая цена на саму систему и на услуги профессионалов. Важным этапом установки такой системы является правильная обвязка радиаторов отопления.

Список источников

• mr-build.ru
• udobnovdome.ru
• pechiexpert.ru
• zalpstroy.ru
• tverdotop-kotel.ru
• texnotoys.ru
• masterotoplenie.ru
• StrojDvor.ru
• gaz-kolonka.ru
• Kotlomaniya.ru

Особенности подключения радиатора к трубам

Обвязка должна быть выполнена правильно, и важно уделить внимание грамотному подсоединению прибора к трубопроводу. Важно, чтобы соединение было герметичным. Достаточно часто применяется именно диагональное крепление, но могут быть применены и другие варианты

Достаточно часто применяется именно диагональное крепление, но могут быть применены и другие варианты.

• Одностороннее подключение заключается в том, что к одной секции прибора подключается труба подачи теплоносителя (сверху) и обратка (внизу). Это позволяет увеличить КПД, поскольку все секции батареи нагреваются равномерно. Подходит этот вариант для одноэтажных строений, в которых в одном радиаторе имеется много секций.
• Нижнее подключение считается идеальным вариантом для отопления, спрятанного под напольным покрытием. Здесь подводка и обратка присоединяются внизу секций, которые лежат противоположно друг другу. Недостатком данного варианта считается низкая эффективность, поскольку вверху радиаторы неравномерно прогреваются.
• Диагональное подключение предназначено для приборов со многими секциями. Здесь теплоноситель сначала проходит через кран Маевского и заглушку, после поступает в саму батарею. Теплоноситель двигается направленно, поэтому обеспечивается высокий показатель теплоотдачи.

Таким образом, если будет правильно выбрана схема подключения батарей и грамотно выполнена установка, то можно получить качественное, равномерное и надежное отопление с оптимальным потреблением топлива. Должна быть грамотно реализована обвязка, а все узлы должны быть подключены герметично и надежно. Желательно заранее просмотреть обучающее видео на нашем сайте, которое предусмотрит правильную последовательность этапов и расскажет о возможных ошибках и проблемах. От результата зависит не только равномерный обогрев, но и безопасность применения отопления.

Схема и этапы подключения газового котла отопления к системе отопления Особенности установки радиаторов отопления Схема подключения солнечных панелей Тэн для радиаторов отопления

Необходимость обвязки отопительных труб

Детали для регулировки работы отопительных приборов

Обвязка батарей отопления обеспечивает корректную работу всех элементов теплотрассы, своевременность их регулировки. Работы также решают задачи:

• выбора способа контроля над системой – ручного или автоматического;
• нормализации функций отопительных коммуникаций – поток теплоносителя на отдельном участке ограничивается;
• снижения расходов за оплату коммунальных платежей;
• безопасности готовой системы, которая не засоряется отложениями и мусором;
• обеспечения нормальной температуры и защиты от колебаний давления;
• удаления воздушных пробок из коммуникаций;
• регулировки скорости нагрева отопительных устройств;
• возможности присоединения разных контуров, их настройки;
• качества распределения тепловых ресурсов по батареям.

Определяем тип подключения

Разводка в доме может выполняться по однотрубной и двухтрубной модели, притом коллекторная схема подпадает под определение двухтрубной и не влияет практически на вариант подключения каждой в отдельности батареи кроме способа подвода труб.

Для однотрубной схемы подключения актуальными являются:

• нижнее подключение;
• диагональное.

Боковое подключение при горизонтальной разводке труб попросту неактуально, так как эффективность батареи упадет примерно на 45%.

В качестве исключения можно подключить первую батарею в контуре сбоку, например, опуская трубу после разгонного коллектора.

Для двухтрубных список более полный:

• нижнее;
• диагональное;
• боковое.

Подбирается способ подключения исключительно из соображений удобного монтажа и эстетичной укладки труб на разводке. Однако следует учитывать, что нижнее подключение снижает по определению теплоотдачу на 10-15%.

Боковое подключение начинает терять в КПД при большом числе секций в батарее. Для чугунных батарей с боковым подключением нет смысла ставить более 8 секций, для биметалла и алюминия – более 10 секций, эффективность будет падать стремительно и необратимо.

Диагональное подключение дает максимальную эффективность теплоотдачи. Чтобы избавиться от трубы, тянущейся от пола к верхнему коллектору батареи, можно изначально подобрать радиаторы с нижним подключением, у которых внутренними каналами выполняется диагональная разводка.
