Как подключить газовый котел в частном доме по порядку?
Установить и правильно подключить прибор возможно собственными силами, но для этого требуется одобрение со стороны газовых служб. В ходе проведения работы потребуется вдумчивая деятельность и необходимость бумажной волокиты: согласовании ряда вопросов и получения документов.
Сначала составляется договор с поставщиком природного газа о его поставке в частное домовладение. Они же занимаются и проектом газификации здания и установки необходимого оборудования.
Перед монтажом сверяются все бумаги (сертификат, серийный номер изделия). Если всё в порядке, переходят к монтажу.
Место установки выбирается относительно типа прибора.
Напольный газовый котёл устанавливают на ровной поверхности из негорючих материалов. Используется, например, плитка или бетонная стяжка. А также иногда подкладывают лист оцинкованной стали с выступом с фронтальной стороны до 30 см. Доступ к конструкции должен быть неограничен с любой из сторон.
Важно! Необходимо чтобы котёл располагался в отдалении от электроприборов и источников огня, а также не вплотную к стене. Конструкция должна иметь равномерную нагрузку на все опоры. Конструкция должна иметь равномерную нагрузку на все опоры
Конструкция должна иметь равномерную нагрузку на все опоры.
Настенный газовый котёл закрепляется с помощью кронштейнов (идут в комплекте). Высота установки — около 1 метра над полом. Сначала проводится крепление планок, далее на них монтируют агрегат.
Затем происходит подключение к дымоходу. Перед этим проверяется наличие тяги. Для препятствования утечки токсичных газов, соединения тщательно герметизируются.
Фото 3. Настенный газовый котел, установлен более чем на метр выше от пола, подключен к дымоходу.
25 см — предельная длина отрезка трубы, которая связывает котёл с дымоходом.
Следующий шаг — подключение к водопроводу. Первым делом необходимо установить фильтр для жёсткой очистки воды, что препятствует засорению теплообменника. С обеих сторон от него устанавливаются краны и/или вентили.
Для обеспечения оптимального давления в системе, врезку в водопровод осуществляют или до места, где труба разветвляется, или как можно ближе к её входу в здание. Обычно трубу для подачи воды присоединяют сверху агрегата, для возврата — снизу.
Все коммуникации, обязательно снабжаются запорным механизмом для возможности экстренно перекрыть подачу газа в случае опасности.
Материалы и инструменты
- Разводные ключи и дюбеля;
- строительный уровень для выбора места крепления кронштейнов, его длина не должна быть меньше 1 метра;
- перфоратор с набором свёрл разного диаметра для проделывания отверстий в стене, предназначенных для их закрепления;
- кронштейны — идут в комплекте, но лучше, чтобы было некоторое количество про запас;
- ножницы, чтобы при возможной резке труб не повредить их защитный слой, отвечающий за герметичность;
- калибратор для развальцевания труб;
- вентили, краны — для крепления запорных механизмов;
- листы оцинкованной стали и инструменты для их резки.
Поэтапное подсоединение отопительного контура
Есть несколько способов подсоединения контура к котлу, зависящих от модели и вспомогательного оборудования.
При подключении одноконтурного газового прибора к отопительной системе самый простой способ — использование отсекающих кранов и присоединение контура с их помощью непосредственно к котлу.
Циркуляция теплоносителя происходит в естественном режиме, и в системе устанавливается обычный расширительный бачок.
При подключении двухконтурных аппаратов работа усложняется, так как к котлу подводят двойной комплект труб. По одному течёт непосредственно теплоноситель, а по второму — циркулирует горячая вода. Подсоединение также устанавливается с помощью отсекающих кранов.
Если система закрытого типа, то должны быть установлены дополнительные приборы: циркуляционный насос, мембранный расширительный бачок и группа безопасности.
Подключение к системе отопления
Расположение узлов присоединения к системе отопления (с лицевой стороны):
- слева — подача горячего теплоносителя в контур;
- справа — магистраль обратки.
При подсоединении котла стоит тщательно проверить герметизацию и затягивание узлов, но не нужно чересчур усердствовать из-за риска повредить резьбу и столкновения с проблемой замены всех соединительных элементов.
Необходимо установить и фильтр грубой очистки на обратную магистраль, что продлит срок службы устройства за счёт остановки твёрдых частиц.
Электрическая и гидравлическая схемы подключения электрокотла
Электрическая схема подключения котла требует соблюдения следующих нюансов для обеспечения безопасной и комфортной эксплуатации без аварий и преждевременных поломок:
- Вся силовая кабельная продукция должна быть выполнена с медными жилами.
- Сечение кабелей должно быть не ниже расчётных показателей.
- Учитывая, что электрические котлы относятся к устройствам повышенной мощности, подключение к сети 380 В проводится цельными участками проводов без клеммных сопряжение и скруток. В противном случае, места соединений могут перегреваться и оплавляться, что повышает риск пожара.Электроподключение котла
- УЗО – экстренная мера отключения котельного оборудования. Помимо данной защиты, внутри самого агрегата ставится дополнительный собственный защитный модуль.
- Чтобы понять, как подключить электрический котел и снабдить его всеми необходимыми системами безопасности, нужно установить автоматический модуль контроля утечки тока по заземляющему кабелю, а также реле токовой защиты.
- Фильтрующая сетка должна устанавливаться с расчётом её периодического обслуживания в процессе эксплуатации агрегата. Глухая спайка в данном узле не допускается – соединение должно организовываться резьбовым методом.
- Установка мембранного бака должно проводиться из расчёта возможности компенсации до 10% от общего объёма холодного теплоносителя в системе.
- Подключение индукционного электрокотла выполняется с установкой циркуляционного насоса исключительно на обратке. Оборудование может перегреть теплоноситель, что способствует быстрому выходу пластиковых крыльчаток из строя.Индукционный котёл в системе отопления
- На одном из участков сети должен монтироваться манометр для снятия показаний давления визуальным способом.
- Предохранительный клапан необходим во избежание разгерметизации системы из-за импульсных скачков и гидроударов.
При осуществлении подключения к электрокотлу трубопроводов замкнутого циркуляционного контура необходимо предусмотреть автоматические воздухоотводчики в местах изменения гидравлического сопротивления, а также во всех верхних точках системы.
Важные нюансы подключения
Чтобы система функционировала эффективно, необходимо произвести предварительные расчёты. Прежде всего, следует выяснить, возможна ли в принципе установка такого оборудования в данном здании. Пониженное или нестабильное напряжение в частных домах – не редкость. При таких обстоятельствах установка электрического бойлера может оказаться абсолютно бесполезной.
Большое значение имеет правильный выбор гидронасосов
При покупке необходимо обратить внимание на их параметры. Маломощные аппараты не смогут обеспечить необходимую циркуляцию жидкости. Следует произвести точные вычисления с учётом диаметра и протяжённости трубопроводов
Следует произвести точные вычисления с учётом диаметра и протяжённости трубопроводов.
Для более экономичной работы системы в неё нередко встраивают тепловой аккумулятор. Это, как правило, ёмкость, в которой накапливается вода для ГВС. Она препятствует прямому попаданию остывшей жидкости в твердотопливный котёл.
Подключение котла к газопроводу и водоснабжению
разница в диаметре труб и кранов
Большое внимание необходимо уделить схеме подсоединения котла к газопроводу. Это объясняется тем, что если устройство к газу подключить неправильно, то может случиться взрыв. В центре котла находится патрубок и работы начинают с его соединения к ответвлению газопровода с установленным краном
Отопительный прибор следует защитить от мелкого мусора. На кран, используемый для прекращения подачи газа, устанавливают специальный кран. Затем при помощи краски и пакли начинают герметизировать все резьбовые соединения. Использование других средств категорически запрещено
В центре котла находится патрубок и работы начинают с его соединения к ответвлению газопровода с установленным краном. Отопительный прибор следует защитить от мелкого мусора. На кран, используемый для прекращения подачи газа, устанавливают специальный кран. Затем при помощи краски и пакли начинают герметизировать все резьбовые соединения. Использование других средств категорически запрещено.
После окончания установки прибор не рекомендуется сразу включать. Необходимо тщательно проверить все соединения и убедиться в правильности выполнения всех этапов.
https://youtube.com/watch?v=kOKhfk_ol-o
Обязательные элементы системы отопления
Чтобы производить контроль над давлением в магистрали и оборудовании, обязательно устанавливают манометр. В систему может попадать воздух, он будет препятствовать продуктивной работе, поэтому за счет автоматического воздухоотводчика от таких нюансов можно избавиться.
Клапан аварийного сброса монтируют обязательно, чрезмерное давление без принятия каких-либо мер негативно скажется на соединениях, агрегате и отопительных приборах. Принцип работы этой составляющей прост, в канализационную трубу сливается часть теплоносителя, тем самым устраняется неприятное явление.
Еще одной немаловажной деталью в обвязке газового котла является расширительный бак, он способен компенсировать тепловое расширение и предотвращать гидроудары. Приспособление устанавливают в самой верхней точке магистрали, если система отопления закрытого типа, то потребуется монтаж циркуляционного насоса
Этот элемент также востребован для чертежей с принудительной и естественной циркуляцией, емкость выглядит достаточно просто, но она способна защитить аппарат от множества эксцессов.
Трубы
Какими трубами можно выполнять монтаж розлива и подводок к котлу и отопительным приборам?
Невысокие эксплуатационные температуры и умеренное рабочее давление допускают использование всех видов металлических, высокотемпературных пластиковых и металлопластиковых труб. Отдельно оговорить нужно лишь применение полипропилена:
Трубы должны быть армированы алюминиевой фольгой. Она уменьшит удлинение трубопровода при нагреве воды в контуре;
Применение полипропиленовых труб без армирования для нужд отопления. Нагревшиеся розливы удлинились и пошли волной.
На длинных прямых участках труб нужны компенсаторы — П-образные, кольцевые или сильфонные. Они не позволят розливу или стояку выгнуться при нагреве воды в трубах;
Кольцевой и сильфонные компенсаторы удлинения для полипропиленовых трубопроводов.
- Прямые участки крепятся подвижно, скользящими хомутами;
- В концах штроб при скрытой прокладке труб остаются зазоры. Они позволят трубе удлиняться, не разрушая заделку штробы.
Лучшие известные производители и модели: характеристики и цены
Теплодар Куппер Практик 14
Один из лучших комбинированных котлов дрова-электричество для отопления частного дома. Известен своей надежностью, доступной ценой, эффективностью (благодаря удачной наклонной конструкции топки), практичностью и легкостью очистки. Котел также имеет очень компактные размеры. Мощность ТЭНов – всегда 6 кВт.
Модель является лучшей в соотношении цена-качество, занимает призовые места в самых различных рейтингах, согласно опыту монтажа и отзывам владельцев на протяжении более 6 лет эксплуатации не было серьезных сервисных нареканий.
Единственными недостатками, которые отмечают владельцы, является допустимое рабочее давление всего в 1 бар и слишком горячий выход газов, из-за чего могут плавиться или сгорать неустойчивые к температуре материалы, например, используемые в дымоходах из сэндвич-труб.
ZOTA Тополь М 14
Еще один известный комбинированный котел. Отличается своей технологичностью: вертикальная и горизонтальная дверцы для загрузки топлива, трехходовой теплообменник, водяная рубашка охлаждает зольник и предотвращает его деформацию, корпус изолирован базальтовым картоном, что снижает теплопотери через водяную рубашку. Помимо дров и угля можно сжигать антрацит, максимальное давление — 3 бар, котел можно использовать в системе отопления закрытого типа.
Главным недостатком является сомнительная надежность и качество сборки. Несмотря на то, что многие котлы беспроблемно работают уже более 7 лет, встречаются случаи протекания теплообменника вследствие воздействия коррозии. Поэтому обязательным условием является использование в качестве теплоносителя очищенной мягкой воды + установка в систему умягчающего фильтра.
Каракан 16ТПЭВ 3
Очень компактная двухконтурная модель. Имеет максимально простую конструкцию, большое загрузочное отверстие и топку, не требователен к топливу и абсолютно всеяден. Допустимое давление 3 бар, что позволяет использовать котел в системах закрытого типа. Верхняя часть котла – это варочная поверхность. Сервисных нареканий за более 5 лет эксплуатации не было.
ЭВАН WARMOS TT-18
Неприхотливый к топливу, но и не самый эффективный комбинированный котел. В нем без проблем можно сжигать опилки, любые топливные отходы и традиционные виды топлива. Отличается также вместительно топочной камерой: длительность горения на одной загрузке дров до 8 часов, а на угле – до 15. Несмотря на простую конструкцию, под корпусом предусмотрен слой теплоизоляции. Имеется штатный термостат, управляющий ТЭНом, однако мощность нагревателя всего 2 кВт.
Из недостатков – посредственное качество, надежность и довольно высокая для такой простой конструкции цена.
Отопительные приборы
Выше я писал, что тип котла не влияет на экономичность системы отопления. А вот выбор отопительных приборов очень даже влияет.
Наибольшую экономию в связке с электрокотлом обеспечивает водяной теплый пол — помещенный в стяжку или под чистовое напольное покрытие трубчатый теплообменник. Он превращает в источник тепла всю поверхность пола.
Что это дает?
Субъективный комфорт. Температуры распределяются в полном соответствии с известной пословицей: «Держи ноги в тепле, а голову в холоде»;
Теплый пол — это комфортно.
Снижение средней температуры в помещении. При конвекционном отоплении для того, чтобы нагреть воздух над полом до минимально комфортных +20, нужно поднять температуру под потолком до 28 — 30С; средняя температура составит 24 — 25С . В нашем случае при +22 на полу под потолком будет +18, что в среднем даст +20С. Снижение средней температуры в доме уменьшит дельту с улицей, а вслед за ней и теплопотери.
Температура воздуха при внутрипольном отоплении.
Нагревательный элемент пленочного теплого пола.
Естественная циркуляция
Принцип функционирования базируется на снижении удельного веса воды при нагреве. Горячую жидкость вытесняет холодная вверх, там она протекает по отопительным приборам, отдавая определенное количество тепловой энергии и возвращается на подогрев снова в котел.
Установка отводящих и подводящих труб осуществляется с наклоном как минимум 3°. Это необходимо для того, чтобы осуществлялась естественная циркуляция и в системе скапливалось меньшее количество воздуха.
При естественной циркуляции обвязка отопительного котла выполняется таким образом, чтобы радиаторы находились выше подающего трубопровода.
Обратка идет сверху также с уклоном. Если монтаж выполнен верно и диаметры труб подобраны в соответствии с требованиями, то естественная циркуляция по мощности практически идентична принудительной.
Преимущества такого метода:
- система простая;
- монтаж не вызывает трудностей;
- в процессе работы агрегаты практически не шумят;
- характеризуются длительным сроком службы.
Система предназначается для снабжения теплом небольших по размеру помещений, площадь которых не превышает 100 м². В качестве минусов можно отметить то, что помещение прогревается на протяжении продолжительного временного периода и осуществлять регулировку температуры в отдельных помещениях не получится.
Виды обвязки газового котла отопления
Гравитационная схема применяется обычно в небольших по размеру домах, на дачах, при наличии одного контура отопления. Трубы лучше вмонтировать в стены, т.к. они будут не очень привлекательно смотреться в интерьере.
Особенности электрического отопительного оборудования
Бытует распространенное мнение о том, что все виды электрических нагревателей обеспечивают экономию около 30-40%, и монтаж электрического котла отопления будет максимально выгодным. Описанные значения велики, и в теории они позволяют сэкономить на отоплении солидную сумму.
Как правило, за причину такой экономичности выдается уменьшенная мощность – т. е. при расчете отопительной системы нужно принимать, что для обогрева одного квадратного метра помещения требуется около 60 Вт энергии вместо положенных 100 Вт.
Все сказанное в предыдущем абзаце – это ошибочное мнение большинства пользователей. Сравнивать устройства прямого нагрева по параметру экономичности нецелесообразно, поскольку они все будут равны. В основе этого утверждения лежит закон сохранения энергии, согласно которому энергия не может возникать на ровном месте и исчезать в никуда.
Применительно к электрическим нагревательным устройствам это означает, что вся выработанная энергия будет переработана в тепло.
Конечно, это явление будет сопровождаться определенными потерями – все же часть тепла обязательно рассеется в воздухе, а не передастся теплоносителю. Вот только объем потерь напрямую зависит от утепления корпуса устройства, а не от вида отопительного оборудования. Кроме того, вышедшее наружу тепло напрямую будет прогревать помещение, где установлен котел.
Если рассматривать проблему с другой стороны, то отопление предназначено для компенсации тепловых потерь, количество которых определяется:
Резюмируя, можно определенно сказать, что тип источника тепла не имеет никакой взаимосвязи с требуемой для отопления здания тепловой мощностью – а это значит, что хваленая экономичность электрических устройств попросту отсутствует.
Впрочем, это касается только эффективности – каждому электрическому устройству свойственны особые эксплуатационные качества:
Электрические радиаторы.
Такие устройства нагружают электросеть равномерно, поэтому никаких требований к проводке не предъявляется.
Индукционные котлы. Подобное отопительное оборудование отличается компактностью и надежностью. Последнее качество обуславливается тем, что в теплообменнике нет нагревательного элемента, а контроллер питания и катушка располагаются снаружи, поэтому вода не оказывает на них никакого влияния.
Кроме того, индукционные котлы могут работать с любым теплоносителем.
Электродные котлы. Отличаются наименьшими размерами. Таким котлам требуется постоянная замена электродов, поскольку они со временем растворяются в воде.
В качестве теплоносителя может использоваться только вода, содержащая определенное количество солей.
ТЭНовые котлы. Основной проблемой котлов с ТЭНами является постоянное отложение накипи на нагревательных элементах (данный фактор неактуален для закрытых отопительных контуров, в которых количество солей изначально ограничено). Кроме того, эти устройства имеют довольно крупные размеры.
Виды котлов для отопления частного дома
На этапе проектирования отопительной системы домовладелец может столкнуться с кажущимся разнообразием котлов. Выбор нужного агрегата упростит доступность энергоресурсов. Производители выпускают 4 типа отопителей: электрические, газовые, твёрдо- и жидкотопливные котлы. Последнюю модификации редко применяют ввиду высокой цены на топливо (преимущественно дизельное).
Наиболее распространены котлоагрегаты, использующие природный газ. Они работают в ручном или автоматическом режиме и не нуждаются в постоянном контроле. Даже бюджетные модели способны самостоятельно поддерживать температуру на заданном уровне. Существенное ограничение в использовании газового котла — доступность топлива. Если к дому не подведен газопровод, владельцу придётся искать другой источник тепла.
Электрокотлы могут стать альтернативой газовым. Однако стоимость электроэнергии, по сравнению с голубым топливом, выше. Отопители также работают автоматически, они безшумны и занимают немного места, что исключает необходимость в обустройстве отдельного помещения для монтажа оборудования. Кроме того, они не нуждаются в возведении дымохода.

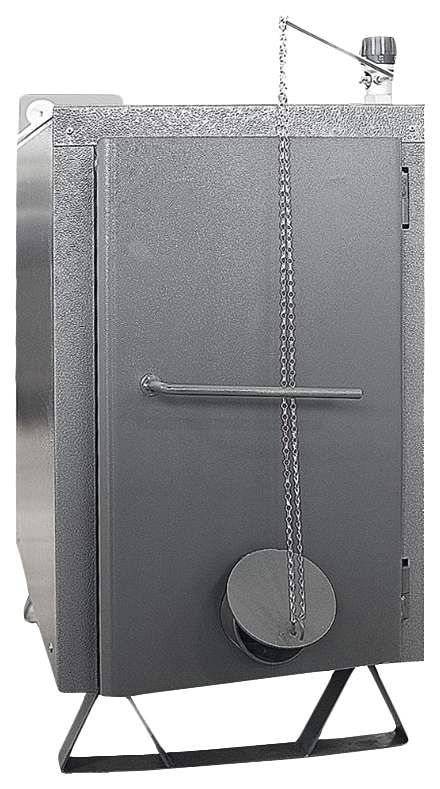

В случае отсутствия доступа к газовой трубе и нежелании оплачивать счета за электричество домовладельцы устанавливают котлы, работающие на твердом топливе. В них можно сжигать дрова, уголь, пеллеты. Однако такие отопители нуждаются в постоянном присмотре: по мере выгорания топлива его необходимо периодически подбрасывать, а также удалять золу. Кроме того, твердотопливные котлы устанавливают в отдельном помещении, чтобы сажа не оседала в жилых комнатах.

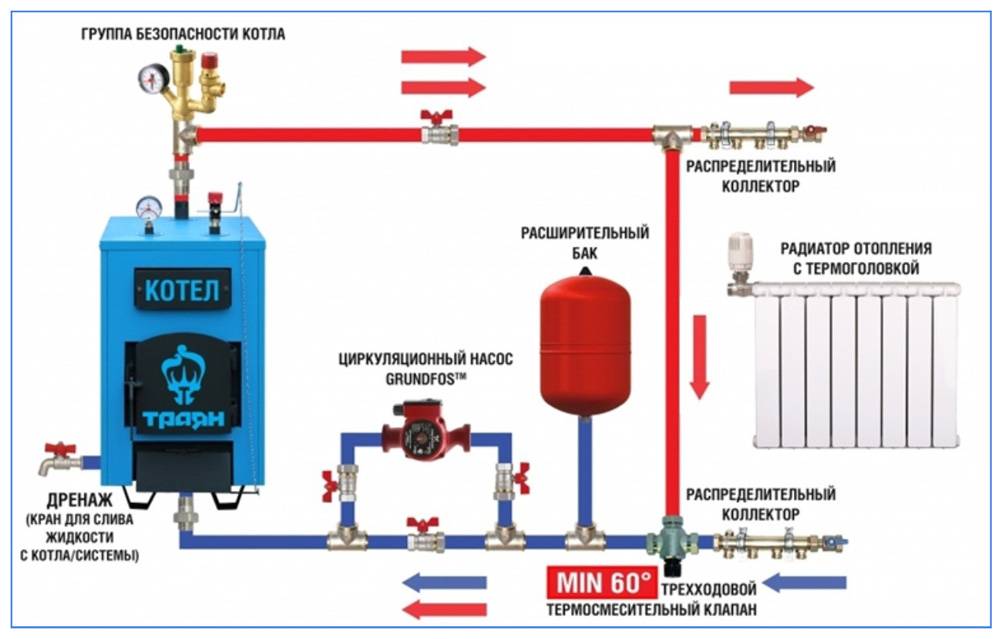

Оборудование при закрытой системе с принудительной циркуляцией
Когда отопительная система не сообщается с окружающим воздухом и работает под давлением, такие контуры бывают только закрытыми.
Для обвязки котла в таком случае требуется следующее оборудование:
- насос 100-200 ватт, который следует установить на подачу;
- расширительный бак мембранного типа, чтобы обеспечить теплоносителю дополнительный объём при расширении;
- предохранительный клапан для сброса теплоносителя, в случае превышения допустимого давления;
- автоматический воздухоотводчик, который поможет появившейся воздушной пробке самостоятельно покинуть систему, чтобы теплоноситель беспрепятственно циркулировал по контуру;
- манометр — для контроля давления.
Это обязательные элементы. Так же в схему могут включаться следующие опции:
- фильтр для газового агрегата;
- фильтр на входе в теплообменник для защиты от мусора;
- теплоаккумулятор, который выгодно ставить в паре с твердотопливными или электрическими котлами для экономии энергоресурсов.
Подключение электрического котла к отопительной системе
Схема подключения такого оборудования достаточно проста, т.к. не требует монтажа дымохода и воздухозаборника, поиска специального места для установки котла и обеспечения хорошей вентиляции. При наличии опыта электромонтажных работ весь процесс можно осуществить своими силами при соблюдении ряда рекомендаций, которые обычно указываются в паспорте на изделие. В противном случае рекомендуется пригласить специалиста.
На сегодняшний день существует большое многообразие электрических котлов, используемых для отопления, которые различаются:
- по конструкции (настенные и напольные);
- по мощности (от 5 до 60 кВт — настенные модели; более 60 кВт – напольные);
- по принципу работы (электродные, ТЭНовые, резистивные);
- по комплектации (помимо самого котла производители могут включать в комплектацию такое оборудование, как насосы, расширительные баки, фильтры и т.д.).
Выбор определенного вида отопительного оборудования не оказывает существенного влияния на ключевые принципы установки, но имеет ряд нюансов. Например, если мощность котла не превышает 12 кВт, его подключение осуществляется к однофазной электросети. При более высоких показателях необходима трехфазная сеть, подведение которой требует получения соответствующих разрешений и повышения затрат.
При использовании электрического оборудования одним из обязательных условий является установка приборов безопасности и автоматизированной работы системы. Вид котла будет оказывать влияние на их выбор. Так, в большинстве случаев для защиты ТЭНовых моделей используется устройство защитного отключения, в то время как его нельзя применять совместно с электродными видами оборудования.

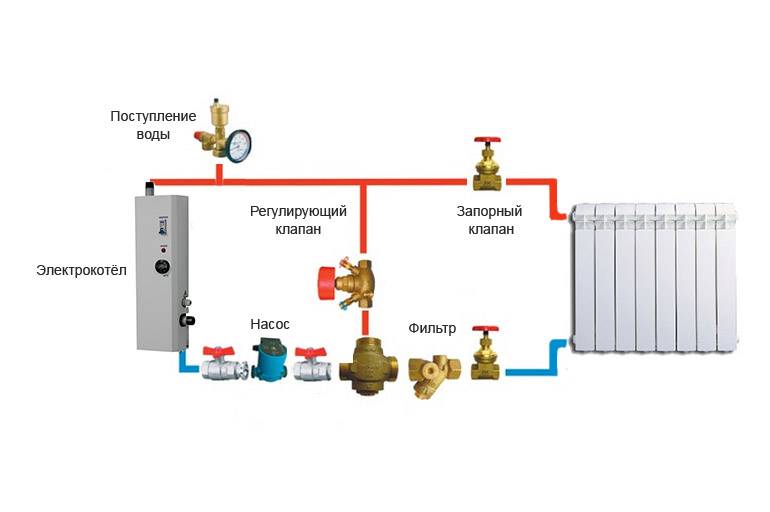

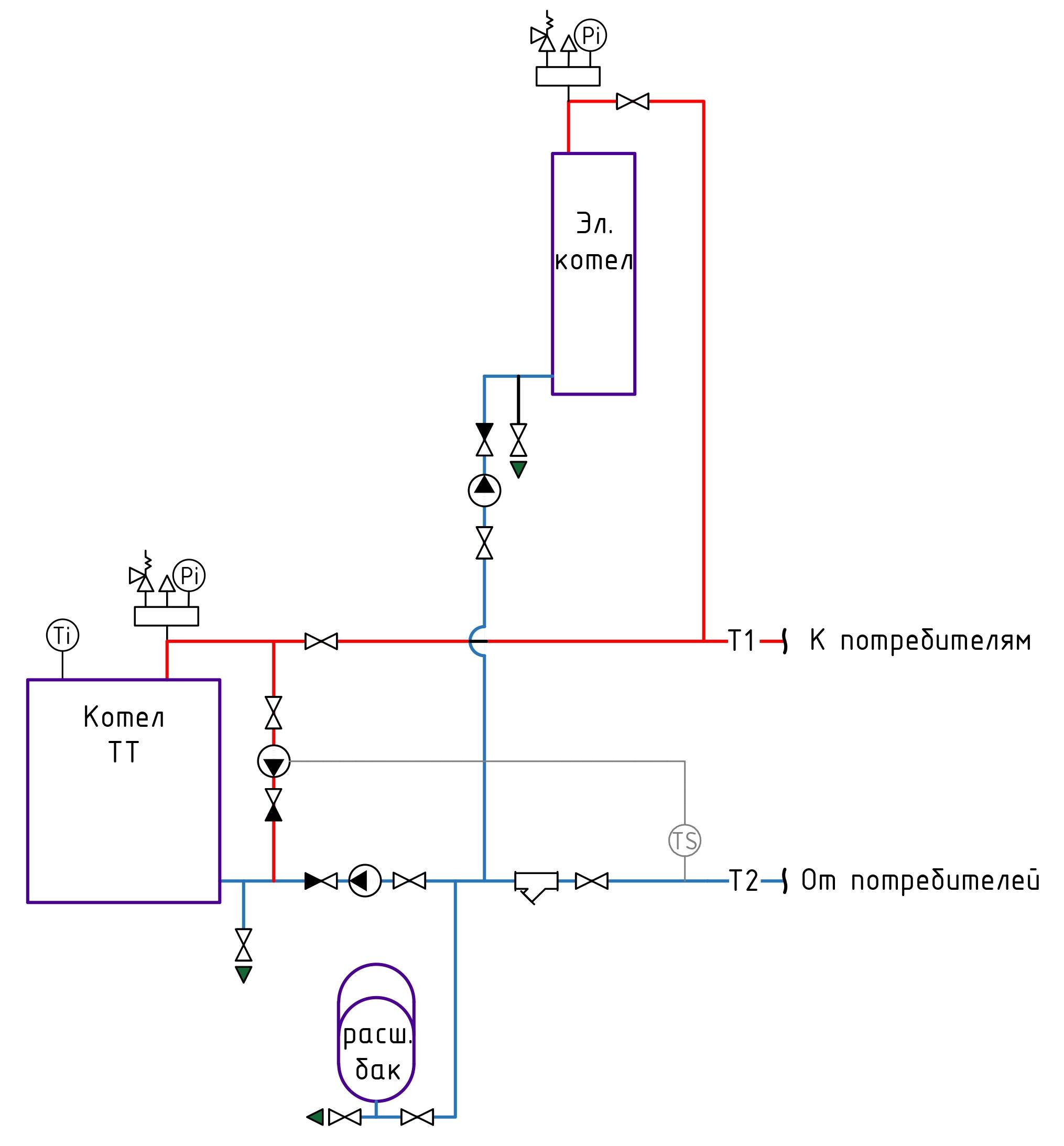

Схема установки и подключения электрического котла
Весь процесс установки оборудования и подключения его к системе отопления можно разделить на несколько этапов.
- После определения удобного места размещения котла его установку осуществляют строго по уровню: не допускается никаких перекосов. При этом для напольных моделей рекомендуется устройство специального фундамента или площадки, для настенных – применение надежных крепежных элементов.
- Обязательным требованием является выполнение заземления.
- На следующем этапе устанавливаются приборы предохранительной группы (клапаны, манометры, автоматические воздухоотводчики), а также элементы автоматического контроля, регулирования и отключения.
- При подключении котла к отопительному контуру следует помнить, что подача теплоносителя осуществляется, как правило, через верхний напорный патрубок, обратка же подключается к нижнему штуцеру.
- Для исключения попадания мелкого мусора и других загрязнений в оборудование на обратке нужно поставить фильтры грубой очистки.
- Все соединения должны быть герметичными, для чего можно воспользоваться любыми рекомендованными уплотнительными материалами.
https://youtube.com/watch?v=8lCTJE2DUMw
Особенности работы и подключения электрокотла
Если говорить об особенностях работы котлоагрегата этого типа, то основное – это подключение к электрической питающей сети. Здесь есть жесткие требования:
- отдельно проложенный кабель от распределительного щита;
- монтаж на участке серьезной системы безопасности: автоматы, УЗО и прочее;
- точный расчет всех элементов подключения с учетом потребляемой мощности;
- монтаж электрического котла с учетом требований и положений ПУЭ.
Принцип работы агрегата прост. В конструкции располагается емкость, внутри которой установлен электрический нагреватель. Это может быть ТЭН, электроды или катушка индукционная. К емкости подведены две трубы. По одной внутрь втекает вода, по другой она вытекает уже нагретая.
Обвязка электрокотла
На рынке есть модели без циркуляционных насосов и с таковыми. Первые дают возможность упростить обвязку. Но если установлены вторые, то к ним дополнительно можно докупить циркуляционный насос и вмонтировать его в обвязку котла.
