Как правильно обвязать котел отопления для частного дома

Применение буферной емкости

Если твердотопливный отопитель обвязать через буферную емкость, его продуктивность сильно возрастет.

Подключаем к тепловому аккумулятору на входе уже известную схему с трехходовым клапаном, а на выходе – другой вентиль, который будет поддерживать в батареях нужную температуру.

Второй насос будет качать воду по сети отопления.

Какие преимущества дает применение теплоаккумулятора:

• После полного прогорания дров в топливнике отопителя прогретая емкость в течение долгого времени способна поддерживать работу системы;
• Котел работает на максимальном горении, достигая высокого КПД, получаем высокую производительность при минимальных расходах топлива;
• Тепловой аккумулятор исполняет функции гидроразделителя, есть возможность подключения к резервуару нескольких веток отопления (контуры теплого пола и радиаторы 1-2 этажей, например);
• Буферная емкость принимает излишнее тепло, за счет чего вероятность перегрева падает до минимума.

Заметка. Часто в комплектацию заводских тепловых аккумуляторов входят ТЭН – трубчатые электронагреватели, предназначены для поддержания температуры воды в верхнем участке резервуара. Из видео вы узнаете, как обвязать котел и емкость.

Схема обвязки газового котла: Обзор и инструкция +Видео

При обустройстве частного дома, особое внимание необходимо уделить монтажу системы отопления. Всё чаще сегодня устанавливают газовые котлы

От того, насколько качественное выбрано оборудование и насколько грамотно проведены работы по его установке, зависит комфортное проживание семьи

От того, насколько качественное выбрано оборудование и насколько грамотно проведены работы по его установке, зависит комфортное проживание семьи.

Профессиональный монтаж подразумевает также правильную обвязку газового котла, защищающую систему отопления от неравномерных нагрузок, и обеспечивающую рациональный прогрев всех помещений в доме. Кроме того, правильная обвязка газового котла гарантирует долгий срок службы всего оборудования.

Что такое обвязка котла

Говоря об обвязке газового котла, подразумевают всю систему отопления (механизмы и сами трубы), кроме радиаторов.

Отопительное газовое оборудование при неправильной установке несет в себе опасность возгорания или взрыва. Если вы недостаточно уверены в своих способностях, доверьте обвязку газового котла специалисту.

Выделим основные функции обвязки:

• — поддерживает постоянное давления теплоносителя в отопительной системе;
• — Удаляет воздух, препятствующий циркуляции воды;
• — Очищает теплоноситель от вредных примесей, ухудшающих работу оборудования;
• — путем подключения в систему бойлера, происходит накопление горячей воды.

Элементы обвязки газового котла:

Схемы обвязки газового котла отопления

Выбор способа обвязки зависит от многих факторов: открытый или закрытый режим циркуляции, однотрубная или двухтрубная разводка сети, наличие дополнительных контуров, будут ли устанавливаться теплые полы и другое.

Выбирайте только качественное оборудование для обвязки котла. Оно обойдется вам в разы дешевле, чем постоянный ремонт системы отопления.

Обвязка газового котла с естественной циркуляцией

Считается достаточно простой, ее можно смонтировать своими руками. В этой системе теплоноситель перемещается под уклоном подачи исключительно по законам физики. Нагретая вода расширяется, становясь меньше по плотности и весу, поднимается вверх по системе. Ее место занимает холодная вода, которая тоже начинает нагреваться, таким образом происходит непрерывный процесс движения.

Обвязка котла будет стоить недорого, так как никакие дополнительные приборы докупать не нужно. Также эта система проста в эксплуатации, поломки можно устранить самостоятельно. Еще одно приятное преимущество – работа системы не зависит от электроснабжения, поэтому ей не страшны сбои в электричестве или внезапные отключения.

Гравитационную схему обвязки можно использовать только для напольных котлов. В настенных котлах принцип естественной циркуляции невозможно реализовать из-за маленького диаметра подключения и небольшого теплообменника.

В качестве приборов отопления для данной системы больше подходят чугунные радиаторы. В алюминиевых радиаторах проходное сечение меньше, что затрудняет циркуляцию жидкости.

Самый главный минус этой схемы – ее можно использовать только для дома небольшой площади до 100 кв. м. Также она подходит только для одноконтурных котлов. Многих смущают трубы над полом или потолком, спрятать их довольно таки сложно, а интерьер они уж точно не украшают.

Обвязка газового котла с принудительной циркуляцией

Такая схема обвязки также называется системой закрытого типа. Она считается более эффективной, хотя и стоит дороже. В данной системе теплоноситель движется принудительно при помощи циркуляционного насоса. Трубы имеют меньший диаметр, чем в первой системе, поэтому их легче скрыть в интерьере. Данную обвязку можно использовать как для настенных, так и для напольных котлов.

Обвязка котла при закрытом типе включает ряд обязательных элементов:

• -расширительный бачок, предназначенный для компенсации давления в системе;
• -циркуляционный насос для перекачивания теплоносителя;
• — группа безопасности котла, состоящая из корпуса, термоманометра, предохранительного клапана, воздухоотводчика.

Все установленные приборы требуют регулярного обслуживания, чтотакже делает даннуюсистему дороже.

Так как принудительное отопление является энергозависимым, нужно смонтировать его таким образом, чтобы при отключении электричества система переключалась в режим гравитационной циркуляции.

Элементы обвязки

Какие элементы может включать обвязка котла отопления?

Изображение	Название и функции
	Мембранный расширительный бачок. Его задача — компенсировать увеличение объема воды или антифриза в закрытом отопительном контуре при нагреве. Бак делится пополам упругой мембраной, и часть его объема заполняется воздухом (или защищающим стенки от коррозии азотом). При увеличении объема теплоносителя газ сжимается, и давление в контуре увеличивается незначительно. Как правило, объем бачка принимается равным 10% от количества теплоносителя. Тот, в свою очередь, можно грубо оценить как 15 литров на киловатт мощности отопительного котла.
	Предохранительный клапан. Его функция — сбросить избыток теплоносителя при опасном росте давления в контуре, предотвратив разрыв труб или батарей. Вода отводится через дренажную трубку в канализацию. Частое срабатывание клапана указывает на недостаточный объем расширительного бачка.
	Воздухоотводчик. Он служит для автоматического сброса в атмосферу воздушных пробок, оставшихся в контуре после слива теплоносителя. Воздух создает гидравлические шумы и препятствует нормальной циркуляции при небольшом гидравлическом напоре.
	Манометр нужен для контроля рабочего давления в контуре. Иногда вместо него используется термоманометр, показывающий давление и температуру. Шкала прибора должна быть размечена как минимум до 4 атмосфер (бар, кгс/см2).
	Открытый расширительный бак выполняет функции собственно расширительного бачка, воздухоотводчика и предохранительного клапана в открытой (то есть работающей без избыточного давления) системе отопления. Бак сообщается с атмосферой и часто подключается краном к системе ХВС для подпитки контура.
	Бойлер косвенного нагрева — теплоизолированный бак с теплообменником для приготовления горячей воды. Источником тепла служит вода или антифриз системы отопления, циркулирующие через теплообменник.
	Циркуляционный насос обеспечивает принудительную циркуляцию теплоносителя через отопительный контур. Основные характеристики насоса — создаваемый им напор и производительность. Потребляемая мощность современных насосов составляет 50-200 ватт и может регулироваться, что позволяет уменьшать и увеличивать скорость движения теплоносителя.
	Гидрострелка — емкость с патрубками для подключения нескольких отопительных контуров, объединяющая трубопроводы подачи и обратки. Гидрострелка позволяет подключить контуры с разной температурой и скоростью циркуляции, снизив до минимума их взаимное влияние.
	Фильтр грубой очистки — отстойник с фильтрующей сеткой для очистки воды от крупных загрязнений (прежде всего — песка и окалины). Фильтр защищает от засорения тонкие трубки теплообменника газового котла.
	Двух- и трехпроходные термостатические смесители обеспечивают рециркуляцию теплоносителя, позволяя создать дополнительный контур с более низкой по сравнению с основным контуром температурой. Затвор смесителя управляется термоголовкой — прибором, меняющим положение клапана в зависимости от температуры чувствительного элемента.

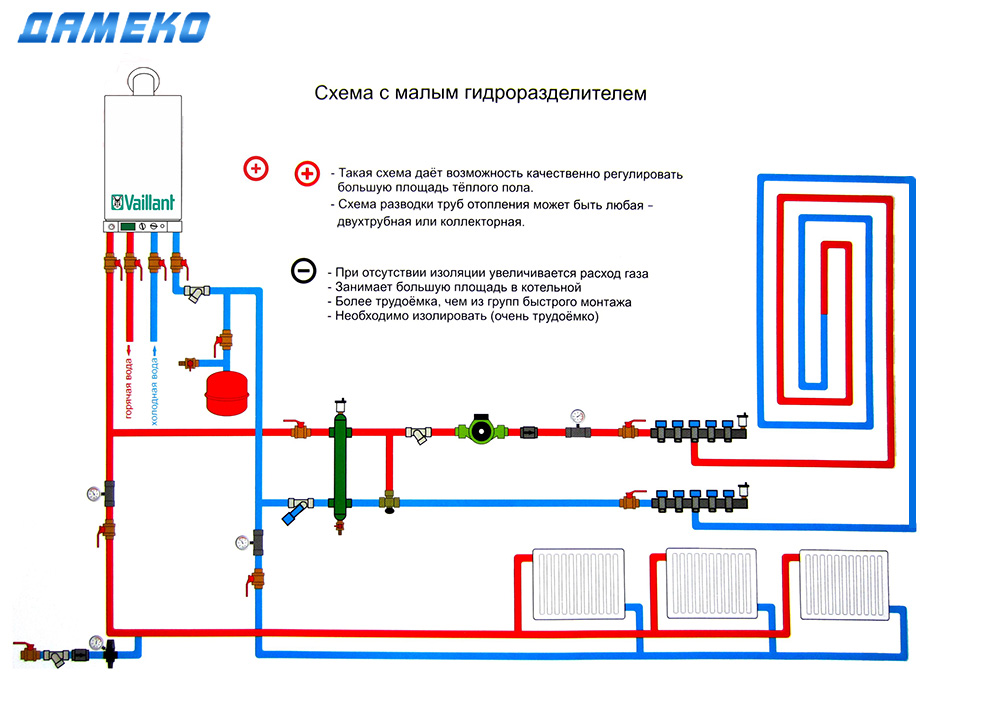

Схемы обвязки двухконтурного настенного котла

• Гравитационная схема, которая используется в системах с естественной циркуляцией теплоносителя. Трубопроводы и радиаторы устанавливаются с соблюдением уклона, обеспечивающего перемещение горячих слоев жидкости вверх, а более холодных — вниз.
• Схема с циркуляционным насосом. Перемещение теплоносителя принудительное, работа системы более стабильная и эффективная. Такой вариант используется чаще всего.
• Коллекторная схема. Появилась относительно недавно, отличием ее от общепринятых вариантов является подключение котла к коллектору, от которого питаются все линии системы. Подходит для сложных систем, состоящих из радиаторной линии и теплого пола.
• Аварийная схема. Она разработана для использования в случае внезапного отключения электроэнергии. Обычно котлы прекращают свою работу, но, если имеется аварийная схема обвязки, можно пользоваться отоплением на естественной циркуляции теплоносителя.

ВАЖНО!
Как коллекторная, так и аварийная схемы обходятся дороже и требуют более значительных трудозатрат при сборке. В то же время, они позволяют получить более эффективную работу отопления и возможность обогревать дом во время отсутствия электропитания.

Что такое обвязка и из чего ее делают

В системе отопления две основные части — котел и радиаторы отопления или теплый пол. То что их связывает и обеспечивает безопасность — это и есть обвязка. В зависимости от типа установленного котла используются разные элементы, потому обычно рассматривают отдельно обвязку твердотопливных агрегатов без автоматики и автоматизированных (чаще — газовых) котлов. У них разные алгоритмы работы, основные — возможность нагрева ТТ котла в фазе активного горения до высоких температур и наличие/отсутствие автоматики. Это накладывает ряд ограничений и дополнительных требований, которые приходится выполнять при обвязке котла, работающего на твердом топливе.

Пример обвязки котла — сначала идет медь, потом — полимерные трубы

Что должно быть в обвязке

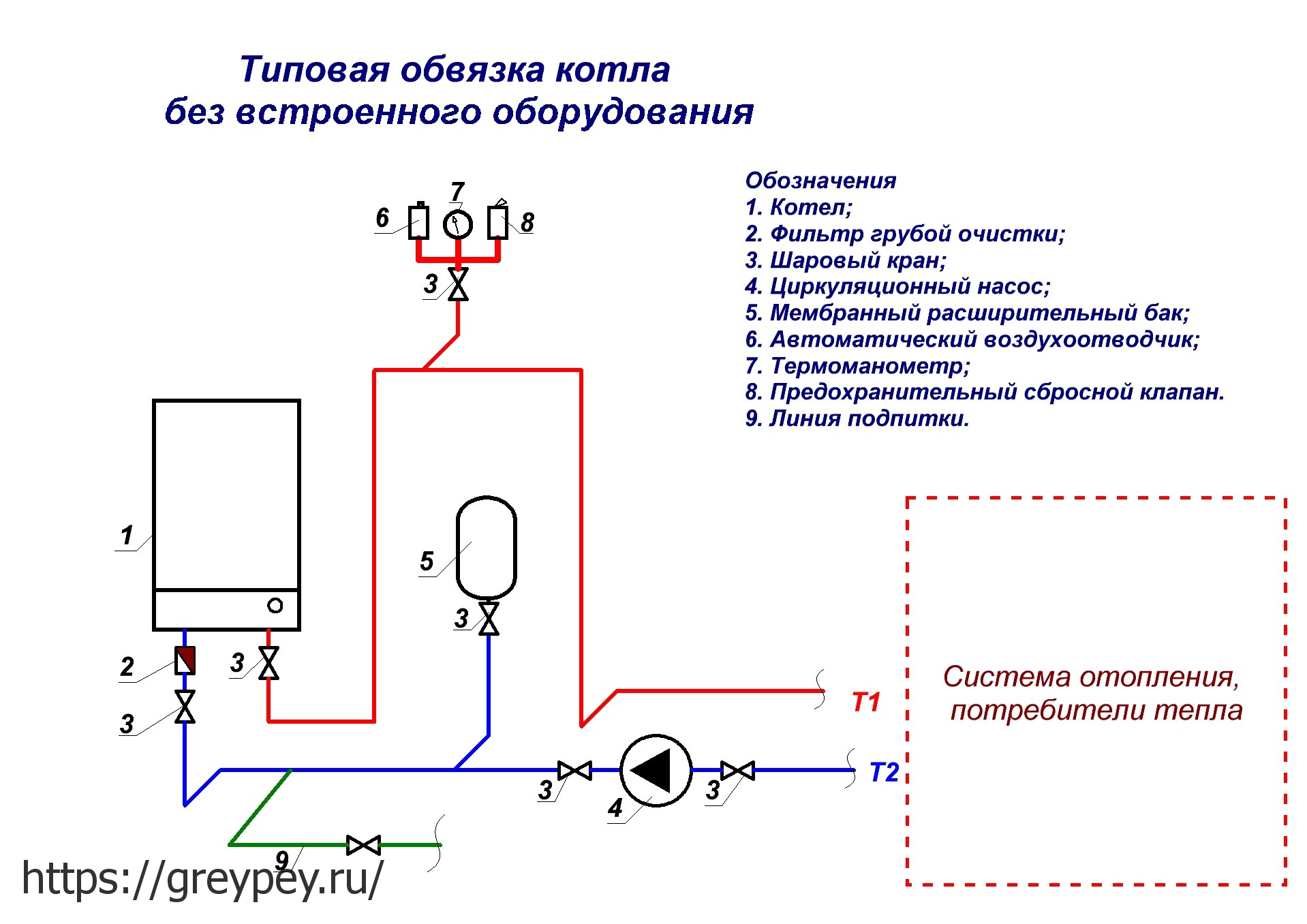

Для обеспечения безопасной работы отопления обвязка котла должна содержать ряд устройств. Обязательно должны быть:

• Манометр. Для контроля давления в системе.
• Автоматический воздухоотводчик. Для спуска воздуха, попавшего в систему — чтобы не образовывались пробки и не стопорилось движение теплоносителя.
• Аварийный клапан. Для сброса чрезмерного давления (подключается к системе канализации так как стравливается  некоторое количество теплоносителя).
• Расширительный бак. Необходим для компенсации теплового расширения. В системах открытого типа бак ставится в верхней точке системы и представляет собой обычную емкость. В закрытых системах отопления (обязательно с циркуляционным насосом) ставится мембранный бачок. Место установки — в обратном трубопроводе, перед входом в котел. Он может быть внутри настенного газового котла или устанавливается отдельно. При использовании котла для подготовки воды для ГВС также необходим расширительный бак в этом контуре.

• Циркуляционный насос. Обязателен к установке в системах с принудительной циркуляцией. Для повышения эффективности отопления может стоять и в системах с естественной циркуляцией (гравитационных). Ставится на подачу или обратку перед котлом до первого ответвления.

Часть этих устройств уже установлена под кожухом газового настенного котла. Обвязка такого агрегата очень проста. Для того чтобы не усложнять систему большим количеством отводов манометр, воздухоотводчик и аварийный клапан собирают в одну группу. Есть специальный корпус с тремя отводами. На него накручиваются соответствующие устройства.

Так выглядит группа безопасности

Устанавливают группу безопасности на подающем трубопроводе сразу на выходе котла. Ставят так, чтобы легко было контролировать давление и можно было вручную стравить давление в случае необходимости.

Какими трубами делать

Сегодня в системе отопления уже редко используют металлические трубы. Их все чаще заменяют на полипропилен или металлопластик. Обвязка газового котла или любого другого автоматизированного (пеллетного, на жидком топливе, электрического) возможна сразу этими видами труб.

Настенный газовый котел можно подключать полипропиленовыми трубами сразу от входа котла

При подключении твердотопливного котла хотя-бы метр трубы на подаче непроходимо делать металлической трубой и лучше всего — медной. Дальше можно ставить переход на металлопластик или полипропилен. Но и это — не гарантия того, что полипропилен не разрушится. Лучше всего сделать дополнительную защиту от перегрева (закипания) ТТ котла.

При наличии защиты от перегрева обвязку котла можно сделать полиропиленовыми трубами

Металлопластик имеет более высокую температуру эксплуатации — до 95°C, чего достаточно для большинства систем. Можно ими делать и обвязку твердотопливного котла, но только в случае наличия одной из систем защиты от перегрева теплоносителя (рассказано чуть ниже). Но металлопластиковые трубы имеют два существенных недостатка: сужение в месте соединения (конструкция фитингов) и необходимость регулярной проверки соединений, так как они со временем текут. Так что обвязку котла металлопластиком делают при условии использования в качестве теплоносителя воды. Незамерзающие жидкости более текучие, потому в таких системах обжимные фитинги лучше не использовать — они все равно будут течь. Даже если заменить прокладки на химически стойкие.

Какие элементы содержит схема

Схема обвязки представляет собой комплекс, составленный из следующих элементов:

• Циркуляционный насос.
• Клапаны разного назначения (предохранительный, обратный, распределительный и т.д.).
• Расширительный бак.
• Шаровые краны — сливной, балансировочный и т.п.
• Манометр.
• Фильтры для очистки жидкости от твердых частиц.

Как правило, большинство этих компонентов встроены в настенный двухконтурный котел, и дублировать их во внешней части системы незачем. Такие элементы, как циркуляционный насос, расширительный бак, все краны и клапаны изначально присутствуют в конструкции котла в качестве составных элементов.

Современный агрегат практически не нуждается в установке внешних узлов, подключаясь к системе напрямую. Исключением становятся энергонезависимые котлы, не оснащенные циркуляционным насосом и другими важными элементами.

Важным элементом обвязки являются устройства для удаления воздуха. Эту функцию способен выполнять циркуляционный насос, но эффективность процесса низка и занимает много времени.

Проще устанавливать краны Маевского на радиаторы и размещать подающий трубопровод в вертикальном положении ( на энергонезависимых системах)

Кроме этого, большую важность имеют приборы контроля давления и температуры, дающие информацию о работе системы

Запорная арматура позволяет регулировать или отсекать линии системы в случае возникновения нештатных ситуаций.

Типы принудительной циркуляции носителя тепла в обогреве

Применение схем отопления с принудительной циркуляцией в двухэтажных домах используется из-за протяжённости линий системы (более 30 м). Такой способ осуществляется при помощи циркуляционного насоса, перекачивающего жидкость контура. Он монтируется на входе в отопительный прибор, где температура теплоносителя является самой низкой.

При замкнутом контуре степень напора, которую развивает насос, не зависит от этажности и площади строения. Скорость водяного потока становится больше, поэтому при прохождении по трубопроводным линиям теплоноситель сильно не остывает. Это способствует более равномерному распределению тепла по всей системе и использованию теплогенератора в щадящем режиме.

Расширительный бак можно располагать не только в наивысшей точке системы, но и возле котла. Для совершенства схемы проектировщики ввели в неё разгонный коллектор. Теперь, если отключится электроэнергия с последующей остановкой насоса, система будет продолжать работу в режиме конвекции.

• с одной трубой;
• двумя;
• коллекторная.

Каждую можно смонтировать самим или пригласить специалистов.

Вариант схемы с одной трубой

На входе в батарею также монтируется запорная арматура, которая служит для регулировки температуры в комнате, а также необходимая при замене оборудования. Сверху радиатора устанавливают вентиль для спуска воздуха.

Вентиль на батареи

Чтобы повысить равномерность распределения тепла, радиаторы устанавливаются по линии байпасов. Если не использовать эту схему, то потребуется подбирать батареи разной мощности с учетом потери носителя тепла, то есть чем дальше от котла, тем больше секций.

Использование запорной арматуры необязательно, но без нее снижается маневренность всей системы отопления. При необходимости вы не сможете отключить от сети второй или первый этаж для экономии топлива.

Чтобы уйти от неравномерного распределения носителя тепла, используют схемы с двумя трубами.

• тупиковая;
• попутная;
• коллекторная.

Варианты тупиковой и попутной схем

Попутный вариант позволяет легко контролировать уровень тепла, но необходимо увеличивать длину трубопровода.

Наиболее эффективной признана коллекторная схема, которая позволяет подводить к каждому радиатору отдельную трубу. Тепло поступает равномерно. Есть один минус – высокая стоимость оборудования, так как увеличивается количество расходного материала.

Схема коллекторного горизонтального отопления

Существуют еще вертикальные варианты подачи носителя тепла, которые встречаются с нижней и верхней разводкой. В первом случае сток с подачей носителя тепла проходит сквозь этажи, во втором, стояк идет вверх от котла на чердак, где идет разводка труб на элементы обогрева.

Вертикальная схема

Двухэтажные дома могут иметь самую разную площадь, начиная от нескольких десятков и заканчивая сотнями квадратных метров. Также они отличаются расположением комнат, наличием пристроек и отапливаемых веранд, положением к сторонам света. Ориентируясь на эти и многие другие факторы, следует определиться с естественной или принудительной циркуляцией теплоносителя.

Простая схема циркуляции теплоносителя в частном доме с системой отопления с естественной циркуляцией.

Схемы отопления с естественной циркуляцией теплоносителя отличаются своей простотой. Здесь теплоноситель движется по трубам самостоятельно, без помощи циркуляционного насоса – под действием тепла он поднимается вверх, попадает в трубы, распределяется по радиаторам, остывает и попадает в обратную трубу, чтобы вновь отправиться в котел. То есть, теплоноситель движется самотеком, подчиняясь законам физики.

Схема закрытой двухтрубной системы отопления двухэтажного дома с принудительной циркуляцией

• Более равномерный прогрев всего домовладения;
• Значительно большая длина горизонтальных участков (в зависимости от мощности используемого насоса, она может достигать нескольких сотен метров);
• Возможность более эффективного подключения радиаторов (например, по диагональной схеме);
• Возможность монтажа дополнительной фурнитуры и изгибов без риска снижения давления ниже минимального предела.

Таким образом, в современных двухэтажных домах лучше всего использовать отопительные системы с принудительной циркуляцией. Также возможен монтаж байпаса, который поможет выбирать между принудительной или естественной циркуляцией в целях выбора наиболее оптимального варианта. Мы делаем выбор в сторону принудительных систем, как более эффективных.

https://www.youtube.com/watch?v=olrD9qxCAhM

У принудительной циркуляции есть парочка недостатков – это необходимость в покупке циркуляционного насоса и повышенный уровень шума, связанный с его работой.

Как сделать газовое отопление частного дома своими руками

Монтаж автономного отопления своими руками вполне по силам человеку, имеющему навыки подобных работ

Подробно рассмотрены различные схемы монтажа, уделено внимание отдельным деталям

Самостоятельно можно выполнить все работы по монтажу системы отопления дома, кроме:

1. врезки системы отопления дома в газовую сеть;
2. проектирования газового отопления дома.

Врезку и проектирование выполняют только специализированные организации, имеющие лицензии.

Порядок работ

Принцип работы водяного отопления следующий: вода, нагретая газовым котлом, естественным или принудительным образом циркулирует по трубопроводам, отдавая помещениям тепло. Оптимальная схема отопления двухэтажного частного дома включает устройство системы с теплыми полами на первом этаже и радиаторного отопления на втором этаже. Циркуляция теплоносителя может быть естественной (самотечной) или принудительной (циркуляционным насосом).

Рассмотрим порядок монтажа автономного газового отопления на примере 2-ух этажного дома:

1. монтаж котла в котельной на первом этаже;
2. монтаж группы безопасности, расширительного бака, циркуляционного насоса
3. установка насосно-смесительного узла для теплых полов для циркуляции теплоносителя нужной температуры;
4. установка коллектора для теплого пола;
5. укладка теплого пола (спецификацию материалов и порядок работы можно найти в интернете);
6. установка радиаторов и подключение их к коллектору во всех помещениях второго этажа;
7. по окончании полного монтажа отопления делается заливка бетоном теплого пола.

Схемы отопления частного дома с газовым котлом могут быть двух типов:

1. Одноконтурная схема отопления частного дома с газовым котлом (замкнутая, рассчитанная только на обогрев помещений)

2. Двухконтурная схема с использованием специального котла (одновременно отопление и нагрев водопроводной воды)

Схемы разводки автономного отопления

Разводка отопления от газового котла основана на нескольких типовых схемах отопления, которые отличаются по типу циркуляции теплоносителя (обычно воды) и по методам разводки трубопроводов. Различают следующие виды монтажа отопления:

• Однотрубная разводка отопления, в которой трубы закольцованы, а радиаторы расположены последовательно. Теплоноситель, выходя из котла, проходит каждый радиатор по очереди. Температура теплоносителя по мере движения снижается. Примитивна и несовершенна, поскольку температура теплоносителя к концу цикла падает.
• Система «ленинградка» с выделенными байпасами радиаторами является промежуточной и позволяет устранить часть проблем однотрубной схемы;
• Усовершенствованная система «ленинградка» с запорными и балансировочными вентилями;
• Двухтрубная разводка представляет параллельно друг другу идущие трубы подачи и обратки. Позволяет отработавший в радиаторе теплоноситель возвращать для подогрева в котел. Подача теплоносителя к радиатора по такой схеме происходит без потерь тепла.
• Лучевая (коллекторная) разводка распределяет собранный теплоноситель по отдельным радиаторам. Схема сложная, используется нечасто.

Схемы отопления 2-х этажного частного дома могут быть следующие:

1. Система отопления открытого типа

Расширительный бачок — открытая емкость с входным патрубком, подключенным к стояку подачи. Он устанавливается в самой высокой точке системы отопления — теплоноситель не переливается наружу, а расширительный бачок дополнительно выполняет роль воздухоотводчика.

Схема автономного газового отопления открытого типа

2. Система отопления закрытого типа

В системе устанавливается герметичный расширительный бачок, разделенный эластичной мембраной на водяную и воздушную камеры. При температурном расширении излишки теплоносителя попадают в водную камеру бачка. Давление в воздушной камере возрастает, и при снижении температуры давлением теплоноситель возвращается в трубопроводы. Бачок может быть установлен в любой точке, но обычно его монтируют рядом с котлом на трубе обратки. Устанавливается предохранительный клапан сброса давления.

Схема с естественной и принудительной рециркуляцией, которые используются при отоплении двухэтажного частного дома

Примеры обвязки котла в два контура для маленьких домов

В тех случаях, когда дом или дача характеризуются малой площадью – до порядка 100 квадратов, и имеет несколько комнат отдельной планировки, которые требуется обогревать, оптимальным вариантом считается однотрубная сеть.

Преимущества такой сети заключаются в:

• простая конструкция
• легкий, беспроблемный монтаж
• невысокая стоимость
• экономия материалов

Небольшая площадь дома говорит о том, что, в целом, жильцов в нем немного, а значит, небольшим будет и расход горячей воды – как для бытовых нужд, так и для отопления. Для домов малой площади хорошо подойдут обычные алюминиевые батареи, но с увеличенным количеством секций. Увеличенного количества в таких случаях требует и объем в трубах теплоносителя. Монтаж радиаторов можно осуществлять параллельно контуру, без его размыкания. Схема по осуществлению врезки может быть, как нижней, так и диагональной.

Рекомендация: желательно ставить на каждую батарею устройство по балансировке подачи (дроссель), отсекающий обратный вентиль и кран для осуществления стравливания кислорода.

Если выбрана нижняя схема разводки, то не рекомендуется размыкать контур или уменьшать у основного контура сечение. При этом, трубу этого контура сразу после генератора тепла рекомендуется резко и максимально вертикально поднять, чтобы создать «разгонный» коллектор. После этого действия следует вести трубу вниз с постоянным наклоном. Стоит отметить, что такой вариант разводки, к сожалению, не отличается эстетичностью, но он является оптимальным для того, чтобы радиаторы разогревались наилучшим образом с помощью естественной циркуляции в те моменты, когда насос выключен.

Далее, перед котельной установкой по стреле движения теплоносителя рекомендуется установка расширительного бака мембранного типа, который будет при разогреве воды компенсировать ее растущий объем. Емкость бака должна составлять порядка 10 % от объема теплоносителя.

Варианты обвязки

Устройство настенного котла с закрытой камерой сгорания

Выбор схемы обвязки, оптимально подходящей для системы заданной конфигурации, напрямую зависит от конкретного исполнения приобретенного образца котельного оборудования. По способу размещения в пределах выбранного для него помещения и оформлению подводки эти агрегаты делятся на следующие классы:

• типовые напольные котлы;
• облегченные (компактные) настенные устройства.

Основное требование к монтажу агрегатов, устанавливаемых на пол, состоит в запрете врезки их рабочих патрубков в верхний участок разводки трубопровода.

В случае нарушения этого правила при обвязке напольного котла в системах, не оборудованных воздушными клапанами, появятся очень опасные образования (пробки). Для снижения вероятности их появления при отсутствии клапанов труба, в которую врезается котел, должна располагаться строго вертикально и иметь в верхней части специальный расширительный бачок.

Схему обвязки следует ориентировать на равномерность поставки тепла ко всем приборам

В нижней зоне агрегатов всех категорий предусматриваются автоматические устройства, обеспечивающие их надежное подключение к отопительной магистрали. В отличие от устанавливаемого на полу котла, в его настенных аналогах уже предусмотрен механизм расширения, исключающий образование пробок. При рассмотрении схем обвязки котельных для таких систем нужно иметь в виду, что достоинство настенных моделей – малый вес и не слишком большие габариты – одновременно являются и их недостатком. Связано это с тем, что компактные агрегаты от DWG, например, ограничены по своим энергетическим возможностям. Это значит, что заявленной этим производителем мощности хватает для отопления строений площадью не более 100 квадратных метров. Поэтому эти устройства пользуются особой популярностью у владельцев городских квартир.

Отличительной особенностью является наличие двух исполнений, различающихся своей комплектацией. В состав полного набора оборудования включена большая часть элементов обвязки, а в неполной комплектации не хватает некоторых узлов, которые докупаются пользователем самостоятельно.

Схема обвязки ТТ котла с естественной циркуляцией

Перебои с электричеством в нашей стране нередки, причем обычно они случаются в самую плохую погоду. Поэтому во многих селах и деревнях предпочитают делать системы отопления с естественной циркуляцией — гравитационные. Они работают независимо от наличия электроэнергии, так что дом без тепла не останется.

Подключение котла на твердом топливе в гравитационную систему отопления

Приведенная на схеме обвязка твердотопливного котла для гравитационной системы — самый простой из возможных вариантов. В системе обязательно наличие расширительного бака. Он необходим для компенсации теплового расширения: во время нагрева объем теплоносителя увеличивается, и он вытесняется в расширительный бак. В системах с естественной циркуляцией расширительный бак ставят открытого типа. Это обычная емкость, в которой находится некоторое количество теплоносителя (около половины объема или меньше). Чтобы теплоноситель меньше испарялся, на бак ставят крышку. А чтобы одновременно еще и отводить воздух из системы, поднимают его в самую высокую точку системы.

Принцип работы системы отопления с естественной циркуляцией

В системах этого типа теплоноситель движется благодаря уклону труб. Для обеспечения циркуляции котел должен находиться в самой нижней точке, все отопительные приборы — выше него. Кроме этого, приходится использовать трубы большого сечения — чтобы снизить сопротивление при движении теплоносителя.

От котла труба поднимается вверх, затем, постепенно понижаясь, труба подачи обходит все отопительные приборы. Обратка подключается с обратным уклоном — к котлу. Работает схема так: нагретый теплоноситель за счет высокой температуры поднимается вверх по вертикальной трубе, с небольшим уклоном идет подача (немного выше уровня радиаторов). Эта часть называется разгонная петля. Далее по наклонной трубе подачи, за счет силы гравитации и набранной скорости, обходит все отопительные приборы.

Основной принцип работы естественной циркуляции — перепад высот и разница температур

Проходя по трубам и радиаторам теплоноситель остывает. Остывший теплоноситель имеет большую массу, чем горячий. Более холодный теплоноситель стремится вниз, создавая давление. За счет этого и происходит циркуляция — нагретый теплоноситель стремится вверх, холодный — вниз. Но система работает только при правильно подобранном диаметре труб и их уклоне.

Что еще необходимо

В приведенной выше схеме есть масса недостатков:

• Нет предохранительного клапана — это устройство ставят на выходе котла. С его помощью происходит сброс лишнего теплоносителя при его закипании. Если этот клапан не установить, возможен разрыв труб, радиаторов, теплообменника, расширительного бака (если он закрытого типа).

• Нет воздухоотводчика. Если система открытого типа (расширительный бак в этом случае просто емкость с крышкой), воздух может выходить через расширительный бак. Но при разветвленной системе необходимы дополнительные устройства для отведения воздуха на радиаторах.

Указанные два устройства обязательны, но еще желателен манометр и термометр. Они нужны для контроля за системой. Термометров желательно иметь два — на выходе и на входе котла. Чтобы можно было оценить эффективность работы системы, подстроить и отрегулировать теплоотдачу радиаторов.

Недостатки

Основное достоинство гравитационной схемы обвязки твердотопливного котла — независимость от наличия электроэнергии. Недостатков намного больше:

• Невысокая эффективность и невозможность регулировки. Скорость движения теплоносителя в таких системах невысокая. Поэтому добиться высокой эффективности не получается. Регулировать ее тоже нет возможности. Так что подстроиться под погодные условия невозможно.

• Каждый раз когда система разогревается ( утром, например), температура теплоносителя в обратке очень низкая. Из-за этого образуется конденсат, разъедающий теплообменник. И бороться с этим нет возможности.
• Неэстетичность исполнения. Для обеспечения циркуляции трубы подачи должны располагаться выше радиаторов. Обвязка твердотопливного котла в гравитационной системе делается трубой 32 мм или более. Иногда подачу тянут над ними — на уровне метра (или чуть выше) от пола, иногда — пускают под потолком. А трубы имеют немалый диаметр, так что вид тот еще.

Все эти недостатки приводят к тому, что системы отопления с естественной циркуляцией делают все реже. Люди предпочитают сделать резервированное электропитание (поставить аккумуляторные батареи или/и генератор) и иметь более удобную и регулируемую систему отопления.

Создание проекта газовой отопительной системы

На этапе самостоятельного проектирования отопительной системы частного дома важно учесть все даже мельчайшие детали, которые напрямую будут влиять на эффективность и экономичность газового отопления

1. Количество котлов и их суммарная мощность.
2. Определение мощности циркуляционного насоса достаточной для обогрева всего дома.
3. Наличие в доме тёплых полов.
4. Составление схемы газовой системы отопления с учётом потребителей горячей воды.
5. Наличие нескольких этажей в строение.

Только заблаговременно учитывая все особенности дома можно рассчитать систему отопления с максимальной эффективностью, которая удовлетворит все потребности домовладельца и его родственников.
