Гидроизоляция под металлочерепицу
Во время эксплуатации дома под кровельным материалом образуется конденсат, что приводит к гниению элементов деревянной конструкции и намоканию теплоизоляции. Влага негативно воздействует на древесину и приводит к её постепенному разрушению, из-за чего могут потребоваться серьёзные затраты на проведение ремонтных работ. Для защиты деревянных изделий и утеплителя от конденсата применяют гидроизоляцию. Выбор материала для гидроизоляции зависит от того, какая планируется кровля — холодный чердак или утеплённая мансарда.
- Гидроизоляция холодной крыши осуществляется с помощью диффузионных мембран и гидроизоляционных плёнок. Последние укладывают поверх стропил с провисанием около 2 см между ними. Настил осуществляется полосами, начиная с нижней части ската крыши с перекрытием между слоями в 50–100 мм. Герметизацию стыков производят специальной лентой.
- Защита тёплой крыши от влаги обходится дороже и требует бо́льших трудозатрат. Гидроизоляция в этом случае выполняется по-разному и зависит от применяемого материала:
- если используется плёнка с низкой паропроницаемостью, потребуется соорудить два зазора для вентиляции — между утеплителем и плёнкой и между плёнкой и обрешёткой. В основном теплоизоляцию располагают между стропильными ногами на одном уровне с их верхней плоскостью. Чтобы создать один зазор, на стропила необходимо набить бруски контробрешётки, а сверху уложить плёнку без провисания. После этого поверх плёнки к контрбрускам прибивают планки, которые будут обеспечивать второй зазор, а к ним уже крепят обрешётку;
- более целесообразным является вариант устройства гидроизоляции с одним вентзазором. Способ предполагает создание зазора лишь между обрешёткой и плёнкой, которая хорошо пропускает пар даже при укладке без зазора, т. е. непосредственно на теплоизолятор. Крепление мембраны к стропильной конструкции выполняют внахлёст верхними полосами на нижние с обязательной герметизацией швов при помощи клейкой ленты.
Вместо современных материалов можно использовать всем известный рубероид. Однако он во многом уступает новым гидроизоляционным продуктам. Рубероид характеризуется малым сроком службы, хорошо горит и при нагреве издаёт едкий запах. Если прислушиваться к мнению специалистов, то использовать рубероид в качестве гидроизоляции под металлическую черепицу не стоит.
Видео: устройство гидроизоляции под металлочерепицу
Правильный монтаж обрешётки под профилированную черепицу является залогом качественного покрытия кровли. Чтобы выполнить работу правильно, необходимо ознакомиться с нюансами устройства каркаса под кровельный материал. Только в этом случае удастся избежать ошибок в монтаже металлочерепицы и предотвратить появление проблем в будущем.
Виды обрешетки
Мы пока не будем останавливаться на конкретных решениях, они зависят от технических параметров металлических листов. Рассмотрим только те виды, которые имеют принципиальные различия в конструкции.
| Тип обрешетки | Краткое описание эксплуатационных характеристик |
|---|---|
Шаговая | Самая распространенная, используется на крышах, у которых угол наклона скатов превышает 20°. Изготавливается из брусьев толщиной 3-4 см, шириной до 5 см. Расстояние между ними прописывается в инструкции по монтажу, чаще всего составляет 350 мм, но есть виды покрытий с шагом 300 мм и 400 мм. Этот параметр указывается от центра до центра бруска. Первое расстояние уменьшается на величину выпуска листов над скатом крыши. |
Сплошная | Такую обрешетку необходимо устанавливать на крышах с уклоном в пределах 14–20°. Между досками можно оставлять просвет до 2 см, это поможет немого экономить дорогостоящие материалы. Применяется редко, металлочерепицу настоятельно не рекомендуют использовать на крышах с незначительным уклоном. |
Комбинированная | Этот вариант используется на сложных кровлях с многочисленными скатами и переходами, расположенными под различными углами. Некоторые из них больше 20°, а часть меньше. Кроме того, существуют технологические участки (ендовы, мансардные окна, снегозадержатели), на которых необходимо устанавливать сплошной вариант обрешетки. |
Надо помнить, что увеличение ширины используемых для обрешетки досок не влияет на несущие параметры кровли, при очень больших нагрузках она в любом случае прогнется. Разница лишь в величине прогиба. В одних случаях он критический, после снятия усилий прежняя форма не возвращается. В других случаях кровля лишь пружинит и не теряет своих первоначальных свойств.
Калькулятор расчета пиломатериалов для обрешетки под металлочерепицу
Перейти к расчётам Укажите запрашиваемые данные и нажмите «РАССЧИТАТЬ НЕОБХОДИМОЕ КОЛИЧЕСТВО ПИЛОМАТЕРИАЛОВ ДЛЯ РАЗРЕЖЕННОЙ ОБРЕШЕТКИ»ОБЩАЯ ПЛОЩАЛЬ КРОВЛИ, м²
Продольный шаг металлочерепицы, мм
– 200 мм
– 300 мм
– 350 мм
– 400 ммОбщая длина всех карнизных свесов, м
Общая длина линии конька, м
Общая длина всех ендов, м (если есть)
КАКОЙ ПИЛОМАТЕРИАЛ БУДЕТ ИСПОЛЬЗОВАТЬСЯ:
– доска 25×100 мм – доска 25×150мм – доска 32×100 мм – доска 32×150 мм
– брус 50×50 мм
Инструкция по выполнению работ
Перед тем как сделать односкатную крышу, необходимо правильно подобрать пиломатериалы для стропильной системы и обрешетки. На этот счет дадим такие рекомендации:
- для пролета шириной до 4,5 м подойдут стропила из бруса 15 х 5 см, до 6 м – из досок 200 х 50 мм, сращиваемых попарно или в длину;
- на стеновую обвязку (мауэрлат) и лежни пойдет брус 150 х 50 мм;
- сечение стоек, подкосов и прогонов – 10 х 5 см;
- обрешетка делается из досок толщиной 20—25 мм и шириной 10—15 см.
Для гидроизоляции вам понадобится рубероид и супердиффузионная мембрана, а для настилания финишного покрытия – металлочерепица, профнастил или другой кровельный материал. Если речь идет о жилом доме, не забудьте об утеплении: заготовьте минвату нужной толщины (или другой утеплитель) и пароизоляционную пленку.
Укладка мауэрлата
Обвязочный брус следует класть на 2 противоположные стены, куда опираются стропильные ноги. Если предусматривается опирание наслонной системы на внутренние перегородки, то на них тоже укладывается доска под названием лежень. Исключение – бревенчатые и каркасные дома, чьи стены готовы для монтажа стропил.
Технология укладки мауэрлата на стены из разных материалов выглядит так:
- В кирпичную кладку заранее вмуровываются шпильки, на которые крепится обвязочный брус. Перед монтажом каменная стена накрывается 2 слоями рубероида. Если шпильки не были поставлены, то мауэрлат закрепляется анкерными болтами или притягивается стальными полосами.
- Пористые стены, построенные из газобетона, перед монтажом мауэрлата полагается связать армированным железобетонным поясом, как сделано на схеме. Шпильки для крепления закладываются в монолит при заливке.
- В деревянных пристройках (верандах, террасах), возводимых своими руками, для опирания стропил нужно к верхней обвязочной балке стены прикрепить вторую доску такой же ширины. Чтобы установить верхний конец стропильной ноги, надо к стене существующего здания привинтить горизонтальный брус 15 х 5 см. Подробнее эта операция продемонстрирована ниже на видео.
Монтаж стропил пошагово
Перед тем как построить каркас, нужно определить реальную длину стропил с учетом выпусков за стены, формирующих карнизные свесы. Впрочем, козырьки можно нарастить и после монтажа, прибив к стропильным ногам отрезанные по размеру доски – так называемые кобылки. Минимальная длина свеса крыши – 300 мм.
Дальше действуйте в таком порядке:
- Чтобы нарастить внутреннюю перегородку до высоты наклонной плоскости крыши, соберите каркас из вертикальных опор, связанных снизу лежнем, а сверху – прогоном. Месторасположение каждой стойки должно совпадать с шагом стропил, которые будут на них опираться. Для устойчивости закрепите раму подкосами.
- Примерьте стропило по месту и подрежьте его снизу в трех опорных точках, дабы увеличить площадь прилегания к мауэрлату и лежням, как изображено на фото.
- Установите стропильную ногу и прикрепите ее с помощью саморезов на стальных уголках, Операцию повторите в 3 точках, затем переходите к следующей балке.
- Подрежьте ноги карнизных свесов, а после зашейте их снизу и по бокам вагонкой. Это удобнее делать, пока не уложено кровельное покрытие.
Если боковые фронтоны не выложены под скат будущей кровли, то их стоит облицевать сразу после сборки стропильной системы. Иначе потом придется выполнять эту работу с лестниц либо строить леса. Монтаж стропильной системы односкатной крыши большого здания смотрите в очередном видео:
Обрешетка и финишное покрытие
Перед укладкой досок на кровельный скат стропильная система накрывается полотнами супердиффузионной мембраны, обеспечивающей защиту от ветра и попадания влаги в чердачное пространство. Полотна нужно стелить горизонтально, начиная с нижней части, и крепить к верхней плоскости стропил брусками контробрешетки сечением 5 х 5 см. Мембрана должна немного провисать между стропильными ногами для стока воды, а соседние полотна проклеиваться между собой (величина нахлеста – 15 см).
Доски обрешетки прибиваются к стропилам с шагом, зависящим от типа кровельного покрытия:
- под металлочерепицу – 35 см;
- для профнастила и шифера – 50—60 см;
- под дранкой, битумной и керамической черепицей обрешетка выполняется сплошной.
Последний шаг – устройство покрытия и утепление (при необходимости). Теплоизоляцию односкатной крыши лучше делать по потолку, оставляя неэксплуатируемый чердак холодным. Как правильно утеплять потолки, рассказывается в нашем руководстве.
Конструктивные особенности
Обрешётка не выглядит технически сложным элементом, поэтому доски и брус обычно укладываются своими руками, без привлечения профильных специалистов. При выполнении монтажных работ нужно учитывать факт, что элемент имеет собственную классификацию, что во многом определяет выбор кровельного материала. В общих чертах обрешётка различается двумя основными признаками: способом укладки и количеством слоёв.
Укладка
Можно выделить два варианта:
Разреженная.
Особенностью конструкции является большое расстояние между поперечными лагами. Брус укладывается на значительном расстоянии друг от друга, иногда шаг может превышать полметра. Конкретное расстояние зависит от ширины и характера кровельного материала.
Сплошная.
Доска для обрешётки крыш укладывается практически вплотную, оставляя зазоры шириной не более 10 мм. Оставляемый зазор компенсирует температурную деформацию и помогает избежать вспучивания кровельного настила при чрезмерном нагревании. Сплошная обрешётка может выступать самостоятельным элементом кровельной системы или выполнять вспомогательную функцию в двухслойных конструкциях.
Обрешётка сплошного типа не привязана к определённому виду крыши, поэтому может служить основанием для любого кровельного материала.
Количество слоёв
Строителям приходится выбирать между двумя вариантами:
- одинарная обрешётка укладывается на стропильную систему одним слоем, располагаясь параллельно коньку крыши;
- двухслойная – доски первого слоя идут с шагом 500–1000 мм, сверху настилаются щиты, расположенные под углом 450.
При обустройстве крыши порой используется такое понятие, как контробрешётка. Элемент используется в кровельных системах, где предполагается наличие гидро- и пароизоляции. Контробрешётка монтируется поверх гидроизоляционного слоя, прижимая материал и являясь основанием для основной обрешётки.
https://youtube.com/watch?v=kmvFmteu70c
Как сделать обрешетку под металлочерепицу
Необходимо соблюдать параметры элементов конструкции для монтажа обрешетки. Правила соблюдают следующие:
- стропила изготавливают из бруса, размеры которого выбирают из ряда: 50×200, 50×150, 50×100, 100×200 и 100×150 мм;
- толщина досок для обрешетки должна быть не менее 25 мм;
- ширина досок варьируется в пределах 100 – 150 мм;
- шаг между стропилами лучше выбирать 600 мм (в любом случае – не более 900 мм): такой размер облегчит закладку утеплителя;
- первая доска должна быть на 10-15 мм толще других;
- шаг обрешетки зависит от параметров металлочерепицы: 350 — 450 мм;
- доски обрешетки стыкуются в шахматном порядке;
- доски для дополнительного крепления конька должны быть толщиной 25 мм;
- ветровая доска крепится выше обрешетки;
- прочность обрешетки должна быть такой, чтобы она выдерживала вес человека;
- следует учитывать наличие водостока и диаметр желоба: от размеров этих элементов зависит вылет металлочерепицы, а значит и обрешетки;
- доски и брусья должны быть калиброванными: такой материал облегчает монтажные работы и способствуют повышению качества.
Крепить доски обрешетки будет проще, если откладывать расстояние между горизонтальными элементами из досок или брусьев с помощью специально изготовленного шаблона. Гвозди должны быть вдвое длиннее толщины досок и диаметром не более 3,5 мм. Каждая доска крепится с двух сторон к стропилам двумя гвоздями.
Пиломатериалы для обрешетки делятся на три категории.
- Доска обрезная сечением 25×100 мм – с помощью такого материала сооружается большинство типов обрешеток при условии легкой и не сложной конструкции.
- Доска обрезная сечением 32×100 – используется в случае применения в качестве кровельного материала металлочерепицы из толстого листового металла (0,5 мм), покрытого слоем цинка. Также такая доска пригодна для сооружения сложных конструкций.
- Брус 50×50 мм – укладывают в качестве обрешетки в том случае, если расстояние между стропильными ногами превышает 900 мм.
Как сделать обрешетку своими руками
Нашу инструкцию по монтажу смогут применять как профессиональные строители, так и начинающие мастера. Первым рассмотрим вариант установки обрешетки с шагом. Для начала работ нужно составить план действий
Также должное внимание уделите чертежу, с ним процесс пойдет значительно быстрее, т.к. сразу будет видно, за что нужно браться в первую очередь, и какие размеры балок необходимы:
- Нужно покрыть кровлю гидроизолирующим материалом. Это потребуется, чтобы дерево не разрушалось под воздействием конденсата, который поднимается на потолок жилого помещения. Слой такой пленки нужно при монтаже пропускать под водосточной системой;
- Непосредственно на слой гидроизоляции нужно установить брус выбранного сечения. Возьмем для примера 50 мм, т.е. брусок с параметрами 50х50;
- К общей стропильной системе брусья необходимо крепить при помощи саморезов. Гвозди использовать нецелесообразно – они разрушают структуру дерева и способствуют снижению его долговечности, но если Вы остановили свой выбор на них, то лучше подобрать большие шиферные гвозди;
- После этого к брусьям монтируется обрезная доска. Её нужно укладывать с определенным шагом. Внимательно изучите инструкцию по установке выбранной марки металлочерепицы – у некоторых производителей не допускается монтаж строительного материала на обрешетку с шагом менее 30 см;
- Далее на стропильные балки нужно закрепить еще два бруса, которые будут служить опорой для конька кровли из металлочерепицы. Их нужно установить на расстоянии не более пяти сантиметров друг от друга;
- Мы напоминаем, что для кровли, которая будет покрываться металлической черепицей, оптимальной конструкцией является двухскатная. При такой организации кровли, она не перегружает фундамент и стильно смотрится в любом экстерьере;
После крепления досок можно приступать к монтажу металлочерепицы. Её также требуется устанавливать при помощи саморезов и специальных инструментов. Пирог крыши из металлочерепицы в таком случае будет иметь следующий вид:
Фото — Кровельный пирог
Если Вы хотите сделать обрешетку под металлочерепицу с незазорным монтажом, то ниже предоставляется подробная инструкция:
Крыша также покрывается слоем гидроизолирующего материала. На этом этапе Вы можете сделать еще один слой – пароизолирующей поверхности
Очень важно натягивать её без швов, иначе вода все равно проникнет под кровлю; После устанавливаем брусья. В отличие от первого способа, их нужно монтировать без зазора или с минимальным (так многие строители поступают в целях экономии строительных материалов). Крепеж производится саморезами с широкими головками при использовании шуруповерта; На слой брусьев нужно установить доски для обрешетки
Если Вы выбрали незазорный монтаж обрешетки под оцинкованную металлочерепицу, то, скорее всего, у Вас материал с небольшой волной. Можно не беспокоиться про сложность покрытия каркаса – черепица ляжет красиво и герметично из-за универсальной гофры; Аналогично первому способу, настало время установить коньковую доску. Для этого на верхней точке кровли на расстоянии в пять сантиметров друг от друга устанавливаются две балки; Эта технология подойдет для небольшого домика, подсобного помещения или здания с прочным монолитным фундаментом. Нужно помнить, что сама по себе металлочерепица довольно тяжелая, а сплошная обрешетка является еще одним утяжеляющим всю конструкцию фактором
Крепеж производится саморезами с широкими головками при использовании шуруповерта; На слой брусьев нужно установить доски для обрешетки. Если Вы выбрали незазорный монтаж обрешетки под оцинкованную металлочерепицу, то, скорее всего, у Вас материал с небольшой волной. Можно не беспокоиться про сложность покрытия каркаса – черепица ляжет красиво и герметично из-за универсальной гофры; Аналогично первому способу, настало время установить коньковую доску. Для этого на верхней точке кровли на расстоянии в пять сантиметров друг от друга устанавливаются две балки; Эта технология подойдет для небольшого домика, подсобного помещения или здания с прочным монолитным фундаментом. Нужно помнить, что сама по себе металлочерепица довольно тяжелая, а сплошная обрешетка является еще одним утяжеляющим всю конструкцию фактором.
Фото — Каркас для кровли из металлочерепицы
Чтобы рассчитать, можно ли на Вашем доме использовать подобную несущую систему, нужно обратиться за помощью в конструкторское бюро и заказать там проект. При таком подходе Вы сразу получите не только подробные инструкции по установке, но и рекомендации по выбору строительного материала.
Видео: монтаж обрешетки своими руками
Варианты шагов
Правильный порядок укладки обрешетки и металлочерепицы
Если не принимать во внимание основополагающие факторы для выбора шага решетки, листовой штампованный материал может прогнуться под тяжестью снега. В другом варианте получится перерасход древесины или металла из-за перестраховки кровли от проседания покрытия
Шаг обрешетки под металлочерепицу между брусками определяют по виду металлического профиля кровли. Расстояние между близлежащими рейками указывает изготовитель кровельного покрытия в инструкции. Промежуток измеряют от низа первой доски до низа следующего элемента. Шаг также зависит от ширины выхода листов за пределы первой рейки обрешетки. Влияние оказывает положение водосточной трубы.
Первоначальное крепление брусков возле карниза делают на определенном расстоянии. На земле кладут параллельно два отрезка доски или наживляют их на обрешетку. На их ставят кусок кровельного металлопрофиля и находят выступ для стока. При большом вылете вода перельется через край водостока, короткий вызовет попадание потока на стену в щель.
Если желоб фиксируют к лобовой доске, к вылету прибавляют 30 мм, учитывают ширину водостока, которая бывает 90 и 120 мм.
Разреженная
Разреженной считается обрешетка с шагом до 40 см
Настил выполняют обрезными пиломатериалами, брусками, рейками. Элементы устанавливают на некотором промежутке друг от друга, чаще к этому типу обрешетки относят шаг величиной 20 – 40 см. Конструктивные расчеты несущей способности проводят с учетом веса кровельной структуры, ветра и снега. Воздушные потоки действуют сильнее на крутые скаты, пологие почти не ощущают силы ветра.
Правила разреженной решетки:
- пиломатериалы берут толщиной не меньше 2,5 см, ширину принимают на уровне 100 – 140 мм;
- доски меняют брусьями сечением 50 х 50 мм или 30 х 70;
- материалы пропитывают олифой, дизельной отработкой или специальными антисептиками.
Монтаж обрешетки разреженного типа делать несложно. Доски ставят параллельно коньку и свесу на выбранном расстоянии, к обрешетке фиксируют гвоздями, саморезами, применяют скобы. Ось гвоздя должна стоять перпендикулярно телу стропила, а не входить в него под углом.
Сплошная
Сплошная обрешетка под металлочерепицу
Листы стружечно-древесных плит образуют равномерную поверхность. Такая основа используется для рулонных материалов, битумной черепицы, полимерных мембран. В случае с металлочерепицей цельную опору ставят, если крыша наклонена меньше, чем на 20°. Пологие склоны не позволяют снегу сходить под собственным весом, и нагрузка на каркас повышается.
Плиты ДСП бывают толщиной от 10 до 27 мм. Ширина колеблется в диапазоне 1,75 – 2,0 метра, а длина составляет 2,5 – 3,5 метра. Листы можно устанавливать целиком, если размеры получаются кратными шагу обрешетки под черепицу, но чаще их обрезают по фактическим габаритам. Крепят в шахматном порядке, сдвигая стыки в каждом вышележащем ряду, соединения выполняют на стропилах, а не на весу. На стыке листов делают промежуток 2 – 3 мм. Это нужно для расширения и сужения панелей в жару или холод.
Первые плиты кладут параллельно карнизу, крепят гвоздями с ершистой ножкой или саморезами по дереву:
- на стропилах метизы ставят через 30 см;
- на торцах — 15 см;
- края пробивают через 10 см.
Щиты цельного основания должны быть влагостойкими, без перекосов и изгибов в результате неправильного хранения.
Комбинированная
Этот тип опорной решетки сочетает в конструкции элементы цельного основания и отдельных реек. Основную часть каркаса делают из брусьев, а сплошное покрытие предусматривают в ослабленных участках крыши.
Доски или полосы ДСП, водостойкой фанеры ставят в областях:
- вокруг окон, выступающих на поверхности крыши, лючков;
- на ендовах, разжелобках, щипцах;
- в месте фиксации снегозадержателей, парапетов, лестниц, мостиков;
- вверху, в месте соединения скатов и установки конькового элемента.
Параллельно коньку обычно монтируют брусья, а на них — фанеру. Полосу укладывают параллельно коньку, перпендикулярно стропилинам так, чтобы не закрывать зазор на стыке стропил скатов. Под коньком должен быть вентиляционный промежуток и его не закрывают сплошной обрешеткой. По этому основанию настилают гидроизоляцию, делают утепление и ставят оформление верхнего стыка крыши.
Как сделать обрешетку под металлочерепицу «Монтеррей»: пошаговая инструкция
Металлочерепица «Монтеррей» — популярный материал для устройства кровельных покрытий. Листы имеют классический профиль с набегающей волной небольшой высоты. Продольный шаг ступенек 35 см, поэтому доски обрешетки устанавливаются с таким же расстоянием по отношению друг к другу.
Монтаж производится снизу вверх. Перед началом работ проводятся контрольные измерения скатов для определения их плоскостности и перпендикулярности к линиям конька и карниза. Доски предварительно должны быть антисептированы и высушены. Если приобретаются уже обработанные пиломатериалы, они имеют зеленоватый или розоватый оттенок.
Монтаж гидроизоляции
Между стропилами укладывается гидроизоляционный материал, чтобы струя воздуха свободно проходила от карниза до конька. Устраивается небольшое провисание для отвода стекающего конденсата.
Нужно следить, чтобы на пути движения воздуха не было препятствий, а влага не накапливалась на деревянных конструкциях, например, на косых стропилах на скатах кровли или обрешетке вокруг дымохода. Гидроизоляционный ковер заводится сверху на нижнюю доску, а затем на карнизную планку, поэтому этот край закрепляется после монтажа обрешетки.
Гидроизоляция при укладке ее поверх утеплителя должна быть паропроницаемой. Это способствует свободному испарению влаги из материала и сохранению теплоизоляционных свойств.
На кровлях навесов, беседок или неотапливаемых зданий гидроизоляция не укладывается. Поскольку нет перепада температур или материал свободно сообщается с атмосферой, конденсат либо не образуется, либо сразу же испаряется. Соответственно, не нужна и контробрешетка.
Установка контрбруса
Для устройства контробрешетки рекомендуется использовать сухой строганый брусок, который при колебаниях влажности хорошо сохраняет свою геометрию. Полосы гидроизоляции фиксируются к стропилам степлером, а сверху прижимаются контробрешеткой. Гвозди прибиваются с шагом 30-35 см.
При установке контробрешётки под металлочерепицу между брусками по длине нужно оставлять зазор. Это позволяет создать открытую систему воздушных каналов под металлочерепицей и обеспечить дополнительную вентиляцию подкровельного пространства.
На поверхность контрбруса наносится разметка для обрешетки с помощью красящего шнура. Если доски откалиброваны и имеют одинаковую ширину, можно использовать вместо разметки шаблоны. Они изготавливаются из отрезков брусков согласно расчетного шагу и перед закреплением подкладываются под оба конца обрешетины. В качестве крепежа контрбруса применяются оцинкованные гвозди или саморезы.
Укладка обрешетки
Первая доска выравнивается по карнизу. Рядом крепится вторая, если предусматриваются длинные крюки под водосточные желоба.
От первой доски нужно отступить 30 см, это будет ось для 3 направляющей. Остальные устанавливаются с шагом 35 см, который отмеряется или между центрами или краями обрешетин.
Стык досок по длине должен приходиться на контрбрус. Каждый из концов прибивается двумя гвоздями. Не допускается, чтобы торцы висели в воздухе. При укладке нужно контролировать плоскостность обрешетки, при необходимости корректировать ее положение с помощью подкладок.
Вдоль линии конька укладывается дополнительная доска. Она создает жесткое основание не только для крепления металлочерепицы, но и профильной детали.
Обрешетка для ендовы
В местах сопряжения скатов, где образуется внутренний угол, нагрузки более интенсивные. В этой области скапливается снег, туда стекают осадки с большой части кровли. Для обустройства углублений используются двойные желоба — один укладывается снизу и крепится к обрешетке, второй размещается сверху и прикручивается к металлочерепице. Стык тщательно герметизируется в области возможных протечек.
Вокруг углубления устраивается учащенная или сплошная обрешетка. Доски могут укладываться либо поперек скатов, либо вдоль стропила. Между ними необходимо соблюдать деформационный зазор 20-30 мм. Усиленная площадка должна иметь ширину не менее 300 мм по обе стороны от оси ендовы. Нижний доборный профиль крепится к обрешетке до монтажа листов металлочерепицы, верхний — по окончании.
Монтаж и крепление обрешетки
Для крепления используются гвозди диаметром 3-3.5 мм, длиной в два раза больше, устанавливаемой толщины доски (или бруса). Доска для обрешетки под металлочерепицу крепится двумя гвоздями по краям, которые забиваются, как можно ближе к оси стропила.
Перед началом монтажа, особое внимание требуется уделить креплению первого ряда досок, расположенного у карниза. По этому ряду будут выравниваться все листы профиля, поэтому необходимо уделить особое внимание точности разметки и крепления. Толщина нижней доски должна быть минимум на 10 мм больше (точный размер необходимо узнать у поставщика профиля) всех остальных реек, для нивелирования перепада опорных точек листа профиля

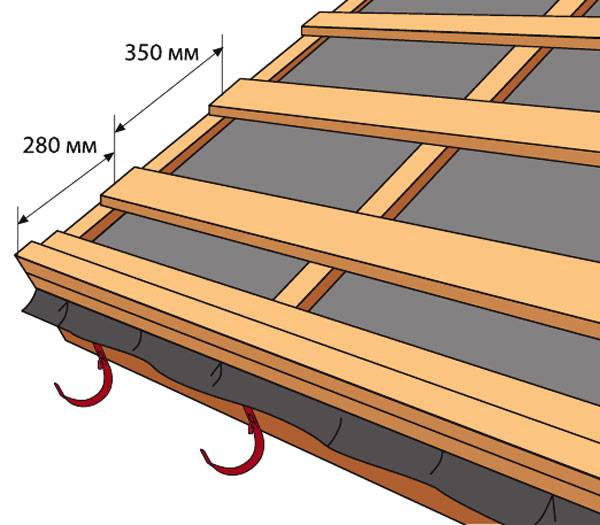

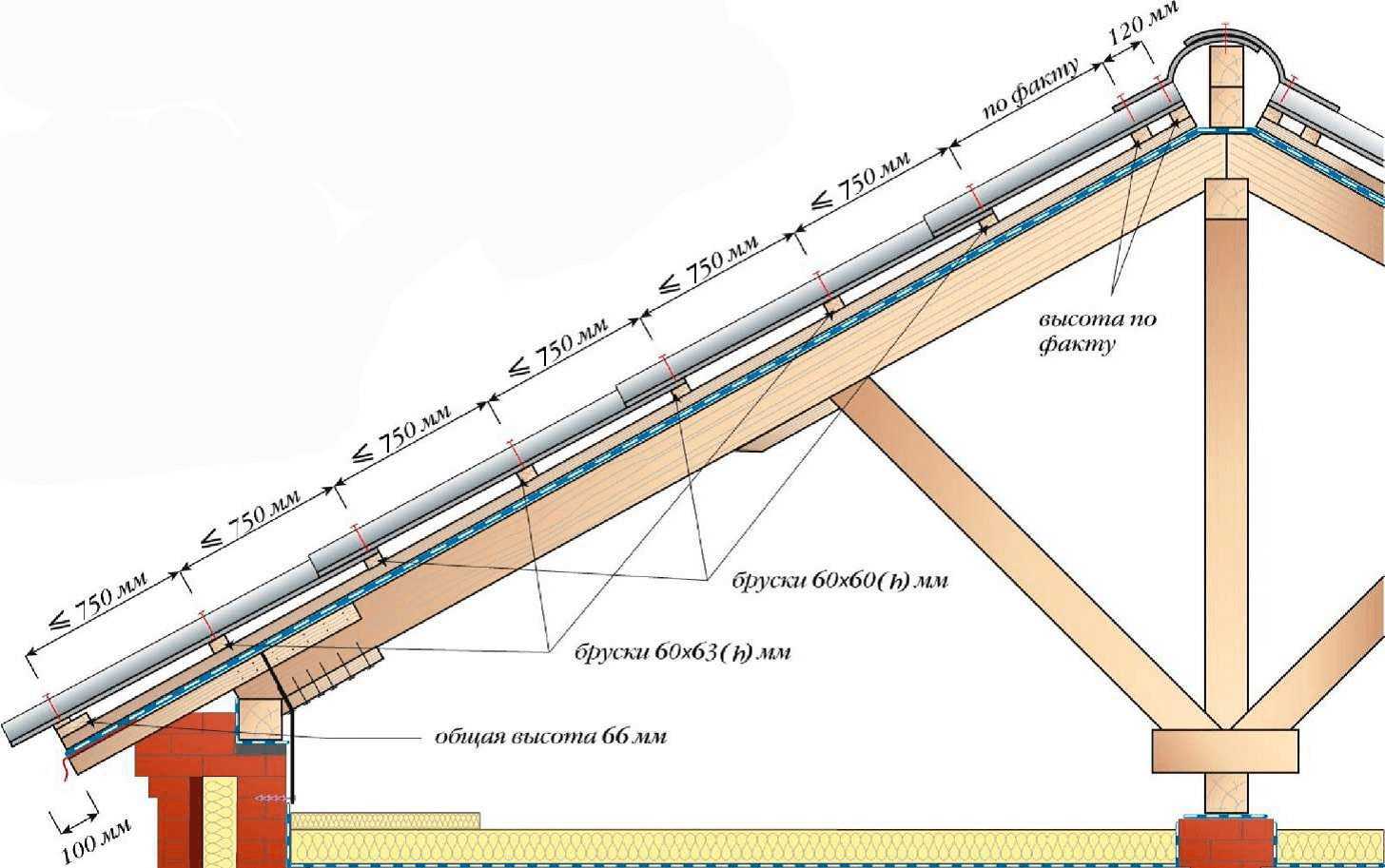

Толщина нижней доски должна быть минимум на 10 мм больше (точный размер необходимо узнать у поставщика профиля) всех остальных реек, для нивелирования перепада опорных точек листа профиля.
Для обеспечения перепада, используется наращивание реек требуемой толщины, либо по всей длине первого ряда, либо подкладываются вставки на каждом стропиле.
шаг и размеры обрешетки с использованием шаблона
Величина шага между первыми двумя деревянными рейками должна быть меньше, по сравнению с остальными. Измеряется эта величина от края лобовой доски до середины второй доски и ее расчет зависит от длины выступа края листа и угла ската крыши. Также на это значение влияет диаметр, устанавливаемой водосточной системы. Чаще всего, этот размер стандартный и возможные его значения указаны в таблице, на рисунке ниже.
таблица шага обрешетки в зависимости от шага длины волны металлочерепицы
Перед креплением первых двух досок, для проверки правильности расстояния между ними, можно использовать два обрезка и наживить их на контробрешетку. На обрезки укладывается профильный лист и опытным путем устанавливается достаточный выступ металлочерепицы для нормального стока воды.
Неправильно установленная обрешетка для металлочерепицы может привести к следующим изъянам:
- если сделать выступ больше необходимого, то вода не будет попадать в канавку желоба, а будет переливаться через него;
- меньший выступ может привести к попаданию воды между желобом и лобовой планкой;
- недостаточно сильное крепление к обрешетке;
- нестыковка листов профиля;
- трудности при креплении торцевых и фронтонных планок.
Гидроизоляционная пленка пропускается через крайнюю планку в водосток. Для ее предохранения от разрыва, верхний край доски делают скошенным, под углом 120-140°, относительно торца стропильной ноги.
обрешетка с элементами кровли
При креплении внешних торцевых досок фронтона необходимо, чтобы они выступали над обрешетиной на высоту профиля кровли. Этот размер зависит от используемого вида профиля и находится в пределах 28-58 мм.
выступ торцевой планки
После крепления 3-4 рядов досок, элементы конструкции можно положить на скат крыши и брать их оттуда для дальнейшего использования – это обеспечивает очевидное удобство.
Для крепления конька используют по одной дополнительной доске на каждом скате крыши, в местах его соединения с конструкцией. Используются размеры досок такие же, как и на установку обрешетки.
Основные требования к обрешетке
Почти во всех случаях монтажа используется деревянная обрешетка, к которой предъявляются следующие требования:
- брус/доска/фанера/листовые материалы должны быть качественными, ровными (лучше калиброванными), не пораженными грибком или вредителями, сухими;
- используется пиломатериал качеством не ниже второго сорта, лучше обрезной. Необрезную доску допустимо применять только для разреженной обрешетки, но и в этом случае кромки необходимо стесывать до чистой древесины (удаляется кора, луб, рыхлые поверхностные слои);
- при использовании жердей или тонкого бревна подбираются элементы максимально ровные, с одинаковым диаметром, высушенные, без признаков растрескивания и коробления;
- для увеличения долговечности конструкции необходимо обработать пиломатериалы антисептиком, удобно использовать комплексные пропитки с огнезащитными свойствами;
- торцы досок (на завершении или пересечении скатов) скругляются и зачищаются за заусенцев, шероховатостей, заломов – в противном случае выступающие фрагменты могут повредить покрытие;
- нормальной толщиной доски/бруса считается 20…40 мм, в зависимости от планируемой нагрузки. Ширина доски/бруса – 50…140 мм, более широкие пиломатериалы обычно не используют, поскольку велик риск коробления и разрушения кровельного материала в результате.
Важно: проверить достаточность сечения бруса/доски/жерди можно весом человека. Прогиб обрешетки под нагрузкой от веса рабочего средней комплекции (до 75…80 кг) говорит о недостаточной жесткости пиломатериалов
В этом случае необходимо усилить обрешетку.
Достаточно часто используется металлическая обрешетка под металлочерепицу. Металлический профиль, называемый также «шляпным», монтируется поверх металлической же стропильной системы.
Ознакомиться с видами кровельных материалов можно тут.
Соответствующая марка профиля выбирается, исходя из расчетной нагрузки на кровлю, и примерного расстояния между планками обрешетки.
Ниже показан пример монтажа кровли из металлочерепицы на базе стропильной системы из П-образного и обрешетки из «шляпного» профиля.
Профессиональная рекомендация
На практике иногда бывают ситуации, когда по тем или иными причинам верхние плоскости обрешетки не лежат по одной линии. Для металлочерепицы это недопустимые отклонения, их в обязательном порядке следует устранять, ускорить процесс можно при помощи простейшего измерительного приспособления. Как его изготовить?
Шаг 1. Из доски вырежьте клин длиной 30–40 см, сделайте его в виде равностороннего треугольника с острым углом у вершины.
Шаг 2. Найдите кусок рубероида, именно его рекомендуется подкладывать под обрешетку во время выравнивания. Он не только не ухудшает своих первоначальных свойств весь период эксплуатации, но и прерывает возможные пути поступления в древесину влаги. Разрежьте рубероид на прямоугольные кусочки со сторонами примерно 2×4 см.
Кусочки рубероида
Шаг 3. Положите клин на ровную площадку, а с двух сторон по одному куску рубероида. Медленно передвигайте ровную рейку с основания клина к вершине. Необходимо определить место, в котором движение прекратится – не позволят куски рубероида. Отметьте на клине расстояние от вершины к фиксированному положению.
Шаг 4. Добавьте с каждой стороны еще по куску рубероида и повторите вышеописанные действия, сделайте вторую метку.
Таким методом поочередно определите общую толщину 5–6 кусочков рубероида, каждый раз делайте метки. Для удобства пользования перенесите их и на обратную сторону клина. Приспособление готово, работать с ним очень просто. Вначале надо определить, какие именно доски обрешетки требуют корректировки. Делается это при помощи длинного уровня, правила или любой ровной рейки. Затем в зазор вставляется клин, метки на нем указывают, на сколько кусочков рубероида надо поднимать конкретную доску.
Клин вставляется в зазор между правилом и обрешеткой
В заключение еще раз напоминаем, что от правильности обустройства обрешетки зависит надежность, длительность, эффективность и безопасность эксплуатации всей крыши, внимательно соблюдайте существующие строительные технологии и правила. Не стоит экспериментировать, ошибки очень дорого обходятся.
В заключение
Обрешетка выполняет функцию каркаса для установки кровельного материала. От того, насколько правильно вы обустроите эту систему, будет зависеть качество монтажных работ. Да и на геометрию крыши это непременно повлияет. Для того чтобы выполнить обрешетку, следует использовать древесину хвойных пород. Рекомендуется выбирать первый сорт, это может быть сосна или ель. Для экономии вы можете выбрать материал второго сорта, но все доски в этом случае проверяются на уровень влажности и ровность. На досках не должно быть гнилостных образований. Их обязательно следует обработать противогнилостными средствами перед установкой, дополнительно можно использовать антипирены.
