Подключение к электросети
Правильно подключенный вентилятор всегда находится под напряжением — так называемый ждущий режим, о чем свидетельствует индикатор, расположенный на его корпусе. Многие модели оборудованы таймерами включения, которые запускают устройство после окончания водных процедур и выключают его через определенное пользователем время, достаточное для эффективного проветривания.
Как подключить канальный вентилятор к домашней электрической сети? Поможет вложенная в инструкцию по эксплуатации изделия схема подключения.
Многие изделия могут работать в любом положении, при их монтаже и подключении надо строго выполнять следующие правила:
- надо оставлять участки длиной не менее полутора метров перед всасывающими и напорными патрубками;
- фланцы диаметром или длиной стороны более 400 мм необходимо усилить дополнительными креплениями;
- вентилятор закрепляется на самостоятельных подвесках или кронштейнах, чтобы избежать излишней нагрузки на воздуховод и его гибкие вставки;
- монтировать изделие в таком месте, чтобы обеспечить к нему удобный доступ через штатные люки, устроенные в воздуховоде для его правильной эксплуатации;
- при высокой влажности перемещаемого потока воздуха, когда есть опасность выпадения конденсата, то канальный вентилятор с открывающейся плитой электродвигателя монтируют раструбом кверху.
Характеристики и свойства
Несмотря на простейшую конструкцию затворных приборов, они могут различаться по некоторым критериям:
По форме и размерам. Могут иметь форму круга, квадрата или прямоугольника. Наиболее популярным является прямоугольный обратный клапан.
Применение той или иной формы обусловлено размерами и формой воздушного канала, в который монтируется затворное устройство. Бытовые приборы обычно имеют округлую форму и ограничиваются диаметром 100-150 мм.
Диаметр же производственных устройств может достигать 800-1000 мм.
По материалу. Обратные клапаны могут быть алюминиевыми, стальными или пластиковыми. Самым распространенным в быту является пластиковый обратный клапан вентиляции.
Это оправдано из-за относительной дешевизны материала, а также из-за свойств пластика, которые позволяют сделать конструкцию легкой, достаточно прочной и бесшумной.
В промышленности, где высокие требования к производительности и надежности вентиляционных агрегатов, рекомендуется устанавливать металлические модели обратных клапанов.
Они имеют большую степень надежности и устойчивости к воздействиям агрессивной среды. Главным врагом устройств, выполненных из оцинкованной стали, конечно, является конденсат, который вызывает коррозию металла.
Поэтому от качества и толщины цинкового покрытия напрямую будет зависеть и срок службы агрегата.
По способу монтажа различают горизонтальные и вертикальные типы устройств. Выбор того или иного вида зависит от технических характеристик конкретного воздуховода и его места установки.
Вертикальный тип монтируется в потолке, горизонтальный — в стене.

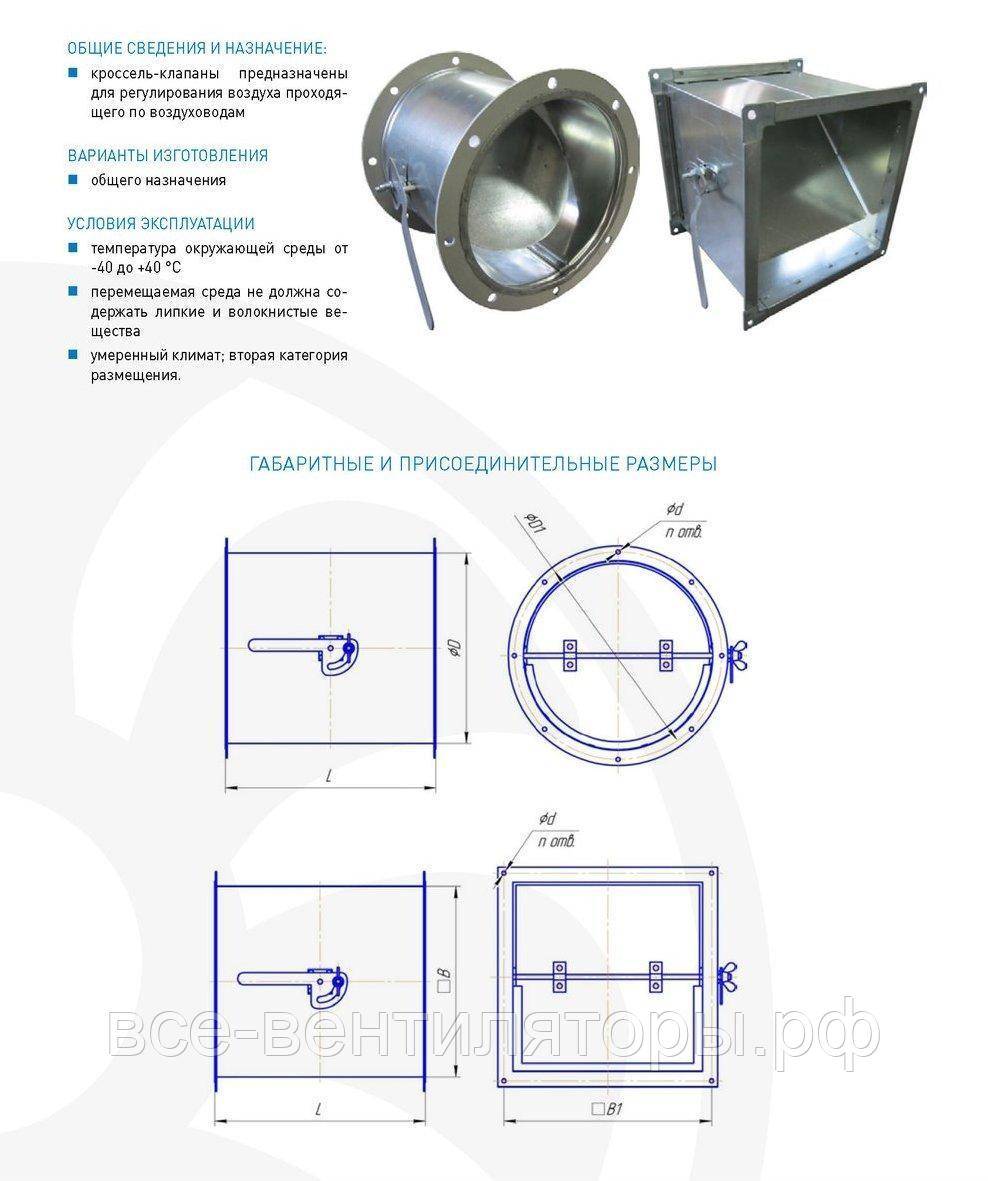

По способу управления. Устройства могут иметь ручной или электрический режим работы. Ручное управление позволяет пользователю регулировать сечение воздуховода путем ручной настройки степени открытия заслонки клапанного механизма.
Данный тип управления получил распространение при монтаже гравитационной вентиляции.
Модели с электроприводом работают в связке с электровентиляторами и управляются в автоматическом режиме, исходя из объема и воздушного напора.
Электрические клапаны могут управляться электронными датчиками, которые отслеживают мощность вращения вентилятора и, исходя из этих данных, регулируют степень открывания лепестков.
Также для ванной популярным решением является монтаж вытяжки с датчиком влажности, который регулирует степень раскрытия створок.
По наличию подогрева. Наличие подогрева в конструкции — очень важный параметр.
С помощью этой функции предотвращается обледенение и образование конденсата на элементах устройства.
По конструкции различают мембранные, однолепестковые, «бабочки» и решетки. Каждый из типов был описан выше.
Двустворчатый пружинный
Клапан, который называют «бабочка», имеет несколько шторок. Они раскрываются, если с определенной стороны наблюдается существенное давление. Если его нет, пружины способствуют его захлопыванию.
Указанные моменты не зависят от силы тяжести, но в отличие от предыдущего варианта, такая конструкция может быть зафиксирована под любым углом. Обычно нормальная работа этой модели гарантируется при использовании вытяжки с принудительной вентиляцией.
Проверять надо именно те потоки, которые характерны для воздуховода. Есть модификации, которые можно видоизменить, чтобы они приняли нужный параметр — в соответствии с силой действия пружин.
Специфика работы наклонной вытяжки
Вытяжные агрегаты наклонного типа специализируются на применении в отводном режиме. Поэтому при установке вытяжка подводится к кухонному вентиляционному стволу. Этот режим подразумевает вывод последствий термической обработки продуктов без фильтрования. В рециркуляционном режиме устройство обычно функционирует тогда, когда нет соединения с вентиляционным каналом.
В подобных случаях воздух подвергается замкнутой циркуляции. Отработанные массы свозь воздухозаборник подаются к фильтрам, подвергаются ступенчатой очистке и снова выпускаются в пространство кухни. Максимальная переработка обеспечивается благодаря двухфазной фильтрации – здесь задействованы угольные и жироулавливающие вставки. Такое исполнение способствует полному избавлению от испарений, жировых взвесей, запахов.
Целесообразность установки клапанов
Ключевой особенностью, которая отличает вытяжку рассматриваемого вида, является присутствие устройства для контроля отвода и поступления воздуха. Сейчас появилась тенденция на вывод вентиляционного канала вытяжки через несущие стены. Воздух при этом идет напрямую в атмосферу. В такой ситуации антивозвратный клапан выступает необходимым компонентом системы.
В то же время единого мнения относительно необходимости указанных клапанов пока нет. Специалисты уверяют, что ставить его надо, если в вентиляционной системе часто имеет место обратная тяга. Воздушный поток из шахты несет с собой различные, не всегда приятные запахи, а защита позволяет от них избавиться. В целом этот компонент способен увеличить комфортность проживания в жилище.
Технология монтажа приточно-стенового клапана
Процесс установки прибора достаточно прост, но для работы потребуется специализированное оборудование
Важно правильно выбрать место монтажа и соблюдать алгоритм действий
Определение оптимального места установки
При выборе комнаты для установки стенового «приточника» следует руководствоваться следующими правилами:
- Монтаж предпочтительно осуществлять в несущей стене.
- В многоквартирном доме клапан лучше устанавливать с выходом наружной части на балкон или лоджию.
- Обустраивать приточную вентиляцию нежелательно на стене здания, выходящей в сторону автомобильной дороги и промышленной зоны.
Не рекомендуется использовать стеновой клапан в помещениях с высокой степенью влажности – зимой высок риск обмерзания прибора. Как вариант, можно применять «приточники» с функцией подогрева.
Определившись со стеной, надо выбрать оптимальное место для врезки клапана.
Наиболее удачными считаются участки:
- между подоконником и батарей – приточный воздух нагревается от прибора отопления и распределяется по дому;
- вверху оконного проема (2-2,2 м) – воздушные массы попадают в теплую среду, прогреваются до комфортной температуры и опускаются вниз.
В обоих случая стеновой клапан получится скрыть за шторой.
При установке проветривателя вверху от окна, надо выдержать расстояние между откосом и прибором минимум 30 см – это снизит вероятность промерзания вентканала
Необходимые инструменты и материалы
Для врезки приточного клапана в стену понадобятся:
- стационарный бур или мощный перфоратор с алмазной коронкой, диаметр которой должен быть немного больше размера воздуховода;
- промышленный или бытовой пылесос – особенно актуально, если монтаж выполняется в «чистой» зоне, где ремонт уже завершен;
- монтажная пена;
- штукатурная смесь;
- строительный нож;
- фигурная отвертка;
- инструменты для разметки: измерительная рулетка, строительный уровень, карандаш.
Монтаж проветривателя – пыльная и шумная работа. Поэтому надо использовать средства индивидуальной защиты: перчатки, очки, строительные наушники и респиратор с фильтром от пыли.
Для установки вентиляционного клапана с бризером, устройством с очисткой и подогревом воздушной массы, потребуется установка алмазного бурения, т.к. обычная дрель не сможет пробурить отверстие достаточного диаметра:
Последовательность выполнения работ
Весь технологический процесс можно разделить на несколько основных этапов.
Этап 1. Подготовка стены. Если здание облицовано навесными панелями, то их необходимо временно демонтировать. С внутренней стороны стены нанести разметку под бурение – приложить основание клапана и отметить контур карандашом. Желательно организовать удаление пыли.
Малярной лентой зафиксировать полиэтиленовый пакет и пластиковую емкость. Сверху к «ловушке» подсоединить шланг пылесоса – образующая при сверлении пыль будет поступать в мусоросборник
Этап 2. Бурение отверстия. Используя алмазную коронку или бур выполнить стартовое бурение на глубину 7-10 см. Отколовшиеся фрагменты бетона убрать, в центре зубилом выбить насечку для более устойчивого позиционирования бура. Весь канал необходимо делать под небольшим уклоном наружу, чтоб предотвратить попадание влаги вовнутрь помещения.
Во время бурения рабочую область периодически надо увлажнять – эта мера уменьшит пылеобразование и обезопасит инструмент от перегрева
Этап 3. Очистка канала. В прорубленный паз вставить шланг пылесоса и удалить из отверстия всю пыль.
Этап 4. Монтаж теплоизоляции. Для размещения дополнительного слоя тепло- и звукоизоляции может понадобиться расширение отверстия. Точные размеры канала зависят от типа утеплителя.
Оптимальный теплоизолятор для стенового клапана – вспененный полимерный материал. Он не теряет своих качеств в условиях высокой влажности
Этап 5. Установка гильзы. В канал с теплоизолирующим кожухом поместить трубку воздуховода, продвигая ее ввинчивающими движениями наружу.
Этап 6. Монтаж корпуса и крышки. С внешней стороны стены закрепить защитную решетку. Изнутри нанести разметку под установку корпуса, просверлить отверстия, забить пластиковые дюбеля и зафиксировать панель на стене.
Также у нас есть материал, где более подробно описан процесс монтажа приточного стенового клапана.
После того, как корпус закреплен, монтируется заслонка, регулирующая воздушный поток, и протипылевой фильтр. Заключительный этап – установка крышки
Обратный клапан для естественной вентиляции

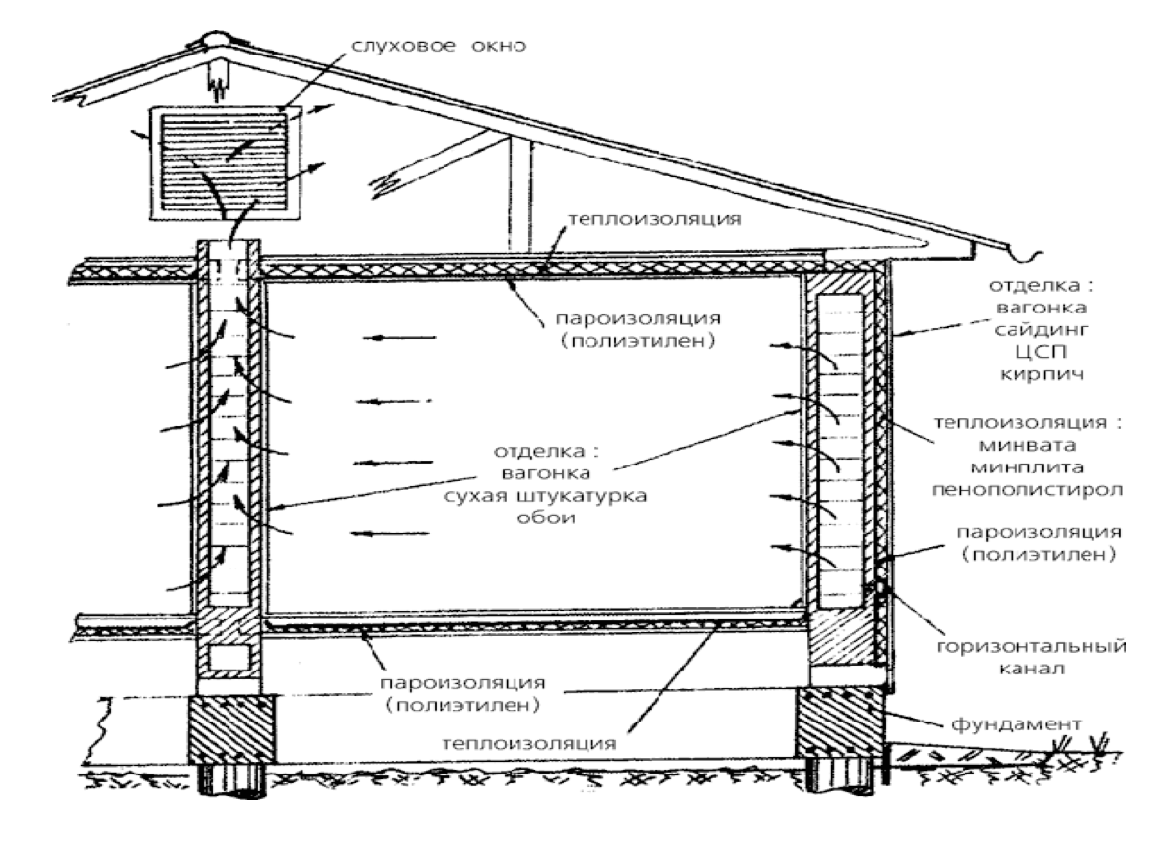

Воздух в помещение попадает через щели или полости в окнах и дверях, или отверстия для подвода воздуха, дальше через вытяжные каналы отводится по вентиляционным каналам в атмосферу. Часто устанавливается обратный клапан для естественной вентиляции — он предотвращает неправильное перетекание воздуха.
Серьезным плюсом данной системы является дешевизна, долговечность и надежность — полностью отсутствуют движущиеся части.
Минусом является тот факт, что при использовании вашими соседями отвода воздуха в общие каналы принудительно (с помощью вытяжки, вентилятора). Отработанный воздух попадает к вам через общие воздушные каналы вывода в атмосферу. Поэтому очень часто в данной системе применяют обратный клапан.
Механическая или искусственная вентиляция — фактически это, принудительная подача и отвод воздуха на четко рассчитанной площади помещения согласно установленным или расчетным нормам.
Данная система базируется на правильном размещении вспомогательных элементов, таких как:
- вентилятор
- фильтр
- клапан
- воздухонагреватель
- воздуховоды и фитинги к ним
- ионизатор и др.
Рассматриваемая система может быть использована в любых типах строений и создает одинаково комфортные условия в независимости от времени года и внешних условий. В промышленности все помещения связанные с технологическими процессами имеют искусственную вентиляцию обеспечивающую циркуляцию воздуха больше, чем при использовании в гражданском строительстве. Механическая в отличие от естественной вентиляции обязательно имеет регулируемый обратный клапан.
Приточная и вытяжная системы вентиляции предназначены для принудительной подачи и удаления воздуха из объема помещений. Данные системы в основном используются комплексно и они, как правило, максимально сбалансированы. Дисбаланс подачи и оттока воздуха приводит к образованию недостаточного или избыточного давления, появляется эффект «схлопывания дверей»
Назначение вентиляции местного типа является подача и отвод потоков воздуха в строго ограниченные места. Делится на приточную, а так же вытяжную местную вентиляцию, которая массово используется в производстве, где возможна локализация объема, в котором происходит выделение вредных или отравленных выделений. Согласно строительным нормам абсолютно все складские помещения, работающие с ГСМ (горюче смазочными материалами) и другими опасными веществами имеют местную систему вентиляции.
Обще обменная вентиляция — используется в помещениях, где незначительное количество вредных веществ распределяется равномерно, а объем воздуха не располагает к применению других вентиляционных систем.
При таком способе вентилирования нет необходимости в очистке равно распределённых воздушных потоков. Этот способ вентиляции часто используется совместно с местной, это создает уменьшение затрат за счет удешевления компонентов системы в целом. Эта система создает комфортные условия для работы персонала (убираются все виды сквозняков, звуков свиста и факторов, влияющих на работу)
Согласно строительным нормам большинство складские помещений работающих с ГСМ (горюче смазочными материалами) и другими опасными веществами, имеют совмещенную систему вентиляции — обще обменную и местную.
Наборная система – это система, собранная из отдельных необходимых для вентилирования компонентов, установленных в отдельном месте — при большой мощности в вент камере, при маленькой мощности возможна установка над подвесным потолком. Плюсом данной системы является использование данных систем в помещениях с любым объемом площади — квартира, магазин или супермаркет не имеет значение. Минусы: необходима профессиональная проектировка и точный расчет на стадии проектировки помещения.
Собранные компоненты в едином хорошо звукозащищенном корпусе создают моноблок.
У данного типа вент установок есть свои преимущества:
- низкая шумность работы установки
- настройка и испытание на необходимые характеристики всей системы происходит во время этапа изготовления
- установка данной системы в рабочее положение существенно упрощена
Разновидности клапанов
По конструкции клапаны могут быть:
- Одностворчатые. Эффективный, но менее распространенный вариант. Во время движения воздушного потока оказывается давление на створку клапана, отчего он открывается и выпускает лишние запахи. Когда движения нет, то под воздействием обратной тяги створка закрывается. Это предотвращает проникновение нежелательных запахов внутрь помещения. Если человек использует вентиляцию естественного типа, такой вариант наиболее предпочтителен.
- Клапан типа «Бабочка» (двустворчатый). Наиболее распространенная модель, которая оснащается двумя шторками. Они открываются из-за сильного воздействия воздуха и закрываются, когда никакого движения нет. Все работает автоматически без участия пользователя.
- Жалюзи. Принцип работ этого устройства такой же, как у первого варианта. Единственное отличие – габариты. Поэтому его устанавливают на крупных производственных предприятиях или в больших домах.
- Конструкция мембранного типа. Принцип действия прибора основан на изменении положения пластины из-за влияния воздушного потока. Оборудование получило широкое применение в местах с естественной вентиляцией, так как здесь не требуется оказывать сильное воздействие на главный элемент.
Это не единственные отличия, также существуют модели:
С ручным управлением, прибор устанавливается на крупных предприятиях, где присутствует высокое движение воздуха. Автоматические изделия срабатывают без участия пользователя, этот вариант больше подойдет для установки дома. Различаются по способу монтажа. Встречаются горизонтальные и вертикальные варианты. Встречаются круглые и прямоугольные изделия
Чтобы выбрать правильный вариант, важно понимать, что форма полностью зависит от особенностей размера сечения воздушного канала. Также учитывается пропускная способность
Здесь все зависит от объема воздуха, который проходит через клапан. Последнее различие – материал изготовления
Пластиковые подойдут для установки в домах и квартирах, так как они издают меньше шума при работе. Для офисных зданий и производственных предприятий рекомендуется устанавливать металлические изделия. Они более габаритны и обладают высокой пропускной способностью.
Причины возникновения обратной тяги
Иногда проветрить помещение невозможно из-за возврата воздуха из вентиляционного канала с примесью всевозможных запахов. Это случается при нарушении баланса объема приходящего и выходящего воздуха по причине засорения или сужения общего канала вентиляции. А еще из-за установки вентиляторов большой мощности в других квартирах, вытяжной воздух не успевает выводиться наружу и возвращается из других помещений. Чаще этому подвергаются верхние этажи. Так как каналы кухни и ванной комнаты соединены, то установленный в вашей же квартире вентилятор в ванной комнате спровоцирует обратную тягу в сторону кухни.
Проблема обратной тяги

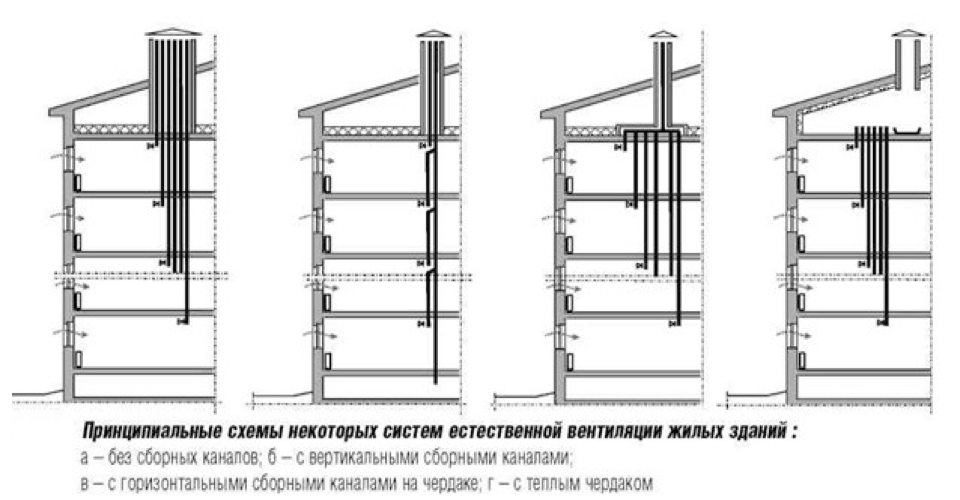

В домах старых построек проектировались шахты, предназначенные на меньшую пропускную способность воздушного потока и не справляются с большими объемами от современных мощных вытяжек. Организовать приемлемый для помещения воздухообмен помогает обратный клапан на вентиляцию. Он помогает изменять количество выводимого воздуха и пропускать его только однонаправленно, преграждая движению обратно. Благодаря ему в жилье не попадают всевозможные запахи из смежных квартир, а с улицы не летят пыль, пух и насекомые.
Для чего нужен обратный клапан
Основная функция клапана – пропускать воздух только в одном направлении, при возникновении обратного потока немедленно закрываться. Реализуется довольно просто: проходное сечение перекрывается заслонкой, вращающейся на поперечной оси внутри канала. Второй вариант: проход закрывается лепестками из тонкого полимера.

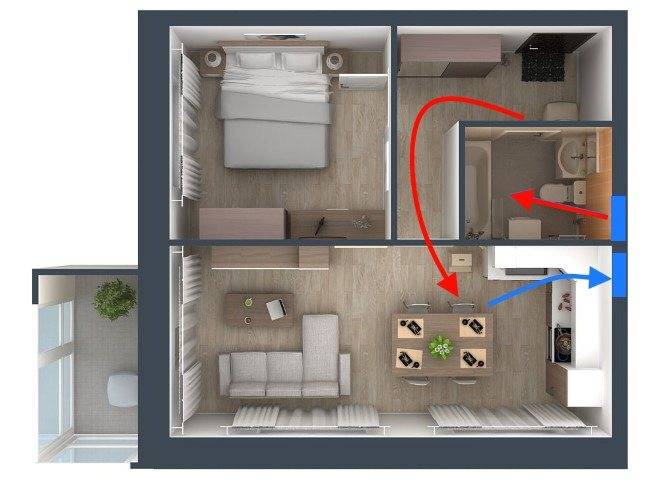

При естественной вентиляции воздушные массы медленно перетекают от приточных устройств к вытяжным, проходя через все комнаты
Прежде чем очертить сферу применения клапанов, напомним важный момент: большинство систем бытовой вентиляции работает естественным путем. Тяга вертикальной трубы или шахты создает разрежение и отсасывает воздух, свежий приток компенсирует потери. В каких случаях применяется обратный клапан:
- При подключении кухонной вытяжки к выходу шахты. Чтобы сохранить естественный воздухообмен при отключенном вентиляторе, вентканал подсоединяется к тройнику с возвратным устройством.
- Если принудительный выброс организован с помощью горизонтального воздуховода, проложенного сквозь стену. После остановки вентилятора клапан не даст проникнуть внутрь помещения холодному воздуху снаружи.
- В системах приточно-вытяжной вентиляции с принудительным побуждением – для распределения потоков.
- Когда необходимо устранить ошибки проектировщиков либо монтажников вентсистем с наименьшими затратами.

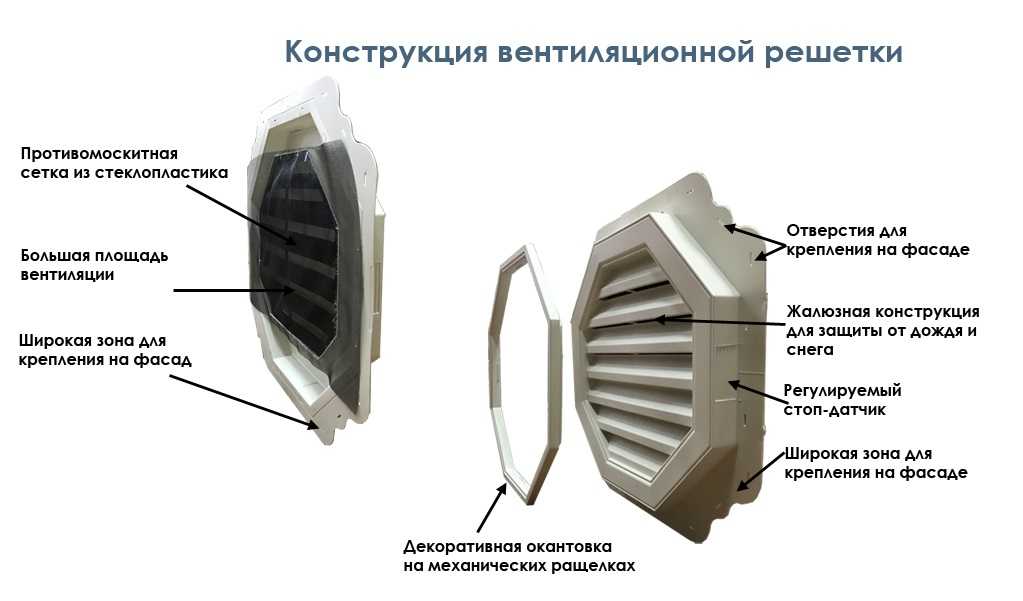

Решетка с вентклапаном неплохо помогает от задувания ветра на верхних этажах высотных зданий. Другой случай: конец вытяжной трубы поднят недостаточно высоко над крышей загородного дома либо плохо защищен от ветра. Но приток все равно понадобится, иначе слабая тяга не откроет створку клапана.
Варианты монтажа обратного клапана на воздуховоде кухонной вытяжки
Для чего нужен
Задача обратного клапана – предотвращение поступления в комнату воздуха, идущего по вентиляционным ходам. Причины такого неправильного движения воздушных масс различны:
- Установка в одной из комнат мощного вытяжного устройства. Особенно актуально это для домов со множеством квартир. В таких зданиях то один, то другой сосед проводит ремонт, что отражается на качестве работы внутридомовой вентиляционной системы
- Неудовлетворительное состояние воздушных каналов вентиляционной системы. Особенно такая проблема характерна для старых зданий.
- Засорение вентиляционных отверстий на пластиковых окнах. Сами по себе современные стеклопакеты практически непроницаемы для воздуха, поэтому после их установки нередко нарушается естественная вентиляция помещения. Чтобы не сталкиваться с такой проблемой, надо регулярно проводить обслуживание окон и чистить фильтры вентиляционных отверстий.
Проверить, как работает внутридомовая система вентиляции, поможет пламя спички или зажигалки. Поднесите его к вентиляционной решетке и посмотрите, в какую сторону отклоняется огонек. Если в сторону решетки – то вентиляция работает нормально, а если в сторону комнаты – необходимо принимать меры.
Зачастую единственным способом предотвратить попадание воздуха из вентиляции обратно в квартиру является установка обратного клапана. Обращение в управляющую компанию по поводу чистки вентиляционных ходов редко дает немедленный результат (хотя такое заявление и стоит подать, если обнаруживается некорректная работа вентиляции), а предъявлять претензии к соседям закон разрешает только при полной блокировке канала, но не при установке ими вытяжек. Приточная вентиляция своими рукамиПластиковые воздуховоды для вентиляцииВентиляция фундамента своими рукамиВентиляция подвала частного дома своими руками
Принцип работы

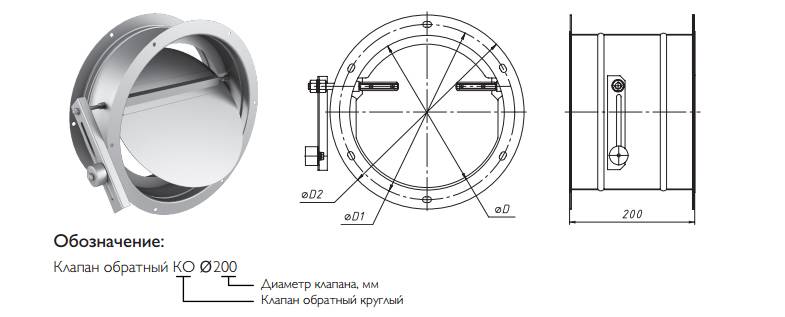

Термином «Обратный клапан» называют несколько разновидностей вентиляционных устройств. Конструктивно они отличаются друг от друга, но принцип действия у них общий. Клапан пропускает воздух в одном направлении (в вентиляцию) и не пропускает в другом (на кухню). Как правило, устройство не требует контроля со стороны человека и срабатывает полностью автоматически.
Некоторые разновидности обратных клапанов имеют регулировочные механизмы, но у большинства моделей таких механизмов нет.
Устройство
Реализован принцип работы следующим образом: поток воздуха перекрывается одной или несколькими заслонками. Чем меньше в конструкции заслонок, тем она проще (а значит – надежнее и дешевле). Однако для устройств с большим сечением приходится делать несколько заслонок, потому что одиночный элемент получится слишком тяжелым. Большая масса заслонки снизит чувствительность клапана.
Открывает заслонку, как правило, прямой поток воздуха. Поэтому створка должна быть легкой, иначе ее будет трудно сдвинуть с места. В закрытое положение заслон возвращается под действием обратного потока воздуха, силы тяжести, возвращающей пружины или комбинированного воздействия этих сил. В закрытом положении створка полностью закрывает просвет воздуховода, не позволяя воздуху из шахты идти в комнату.
Крепление к стене навесной или купольной модели
Данные модели широко распространены, т. к. имеют простую конструкцию и подходят для установки в небольших кухнях. Подключение кухонных вытяжек навесного и купольного типов производится схожим образом. Их крепление выполняется на стену. У таких моделей на задней стенке присутствует 4 отверстия для навешивания устройства. Как к навесной, так и к купольной вытяжке в большинстве случаев производители прилагают специальный трафарет, на котором указано расположение крепежных элементов.
Сначала необходимо отмерить рулеткой расстояние от плиты до места расположения вытяжки. После этого по отмеренной точке нужно с помощью уровня прочертить ровную горизонтальную линию, которая будет выступать ограничителем. По этой отметке должна располагаться нижняя часть корпуса. После этого с помощью трафарета нужно нанести метки для крепежных элементов. Делаем отверстия в отмеченных местах перфоратором или дрелью. В них вставляются пластиковые заглушки дюбелей и вкручиваются шурупы.
Обязательно нужно замерить высоту аппарата. При необходимости требуется укоротить верхнюю часть трубы, т. к. корпус аппарата не должен опускаться ниже ранее прочерченного ограничителя. После этого проводится монтаж вытяжки на стену и ее фиксация. Затем крепится воздуховод.
Тип подключения
Запорное устройство может монтироваться одним из следующих способов:
- При фланцевом типе подключения клапан присоединяется к участку трубопровода между дисками двух фланцев труб с использованием крепежных элементов и уплотнительного кольца. Преимуществом такого способа является легкость и простота разборки на тот случай, если нужно будет заменить детали или устранить поломку.
- При муфтовом типе подключения арматура присоединяется к трубе при помощи резьбы с мелким шагом, находящийся на внутренней стороне патрубка. Наружная сторона имеет форму шестигранника, чтобы можно было воспользоваться ключом. Плюсом данного типа подключения является отсутствие необходимости в использовании дополнительных крепежных элементов, среди минусов можно отметить трудоемкость процесса наворачивания патрубка на трубопровод.
- При межфланцевом типе подключения арматура зажимается между фланцами на концах участков труб. Такое соединение имеет высокие показатели герметичности.
- При сварном соединении патрубки арматуры монтируются в систему при помощи сварки. Такой способ применяется в тех случаях, когда в качестве рабочей среды выступают ядовитые газы или жидкости, так как сварное подключение обеспечивает полную герметичность системы.
