Канализационный обратный клапан

Воздушный канализационный клапан

Помимо возникновения засоров канализация может сильно шуметь, мешая нормальным условиям проживания людей, и пропускать неприятные запахи. Решить эти проблемы поможет воздушный клапан для канализации.

Канализационный вентиляционный клапан

Как это работает

Любая канализационная система в строениях, имеющих 2 и более этажей, должна быть оборудована вентиляцией. Очень часто для этих целей используются фановые стояки, но может применяться и канализационный вакуумный клапан или аэратор.

При сливе воды из унитаза или душевой кабины в трубопроводе создается избыточное разряжение воздуха, производящее посторонние шумы. Именно в это время аэрационный клапан, установленный в системе канализации, начинает работать, выравнивая атмосферное давление и давление в трубе, запуская в систему нужное количество воздуха.

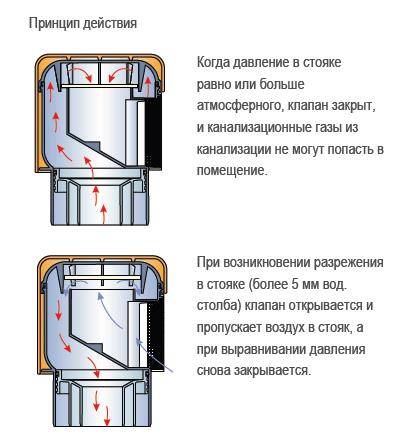

Принцип работы вентиляционного клапана

Вентиляционный клапан надежно защищает канализационную систему от излишнего шума.

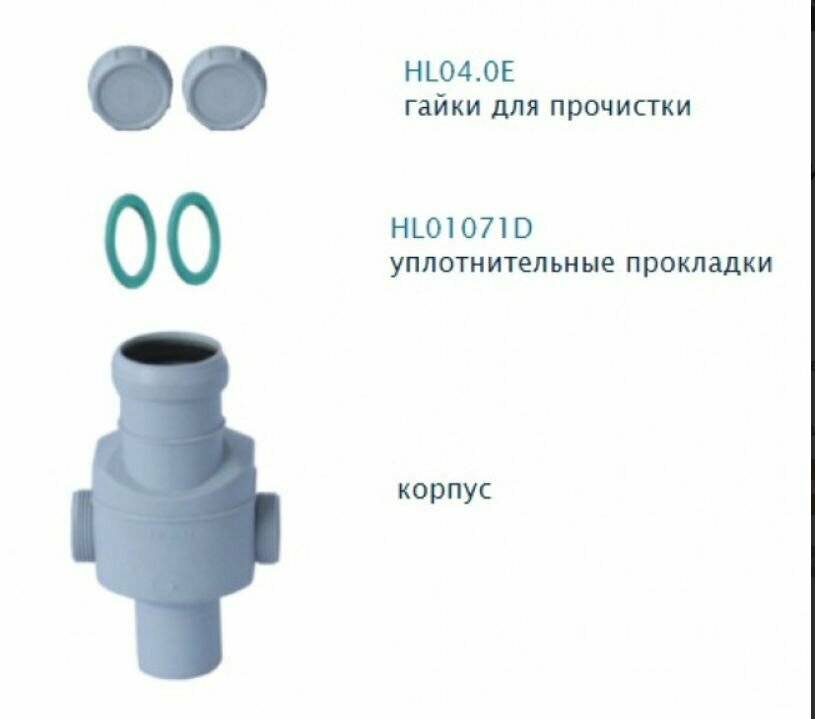

Устройство вентиляционного клапана

Как правило, вакуумный клапан на канализацию изготавливается из полиэтилена различных марок, что обуславливает дешевизну и легкий монтаж устройства.

В большинстве случаев клапан состоит из:

1. корпуса прибора;
2. встроенного бокового отверстия для вентиляции;
3. штока, реагирующего на возникновение разности давления;
4. резиновой прокладки, обеспечивающей плавную работу штока и ограничивающей его движение;
5. крышки, предназначенной для защиты устройства от внешних загрязнений.

Устройство воздушного клапана

Виды воздушных клапанов

В магазинах можно приобрести несколько основных видов вентиляционных клапанов:

• Клапан канализационный воздушный автоматический. В большинстве случаев устройство устанавливается в частных домах или на отдельные агрегаты системы. Это связано с относительно небольшой пропускной способностью устройства. Рассчитан на выпуск из системы скопившегося воздуха.
• Антивакуумный. Применяется для вентиляции большого количества канализационных труб. Работает как на впуск, так и на выпуск воздуха.
• Комбинированный. Сочетает в себе лучшие качества предыдущих видов.

Монтаж вентиляционного клапана

Аэрационный клапан для канализации приравнивается к тройнику или отводу. Монтаж устройства происходит так же, как и любого фитинга:

1. Выбирается место для установки клапана. Применяться прибор может как для аэрации отдельного узла, например туалета, или вентиляции канализационной системы целиком. В первом случае, клапан монтируется на расстоянии минимум 30 см от ближайшей самотечной трубы и на 20 см и более от ближайшего сифона. Во втором случае, изделие устанавливается на чердаке дома или в специальном отведенном помещении.
2. Устройство крепится к трубе предусмотренным конструкцией способом (на резьбе, через фитинг и так далее).
3. Проверяется герметичность всех стыков прибора с трубами.

Установленный вентиляционный клапан

Следует помнить, что для корректной работы прибора температура воздуха должна составлять не менее 0ºС.

Каждый домовладелец волен сам решать вопрос о необходимости установки какого-либо вида канализационного клапана. Однако специалисты особенно рекомендуют устанавливать подобные устройства в загородном доме или на первых этажах современных многоэтажек.

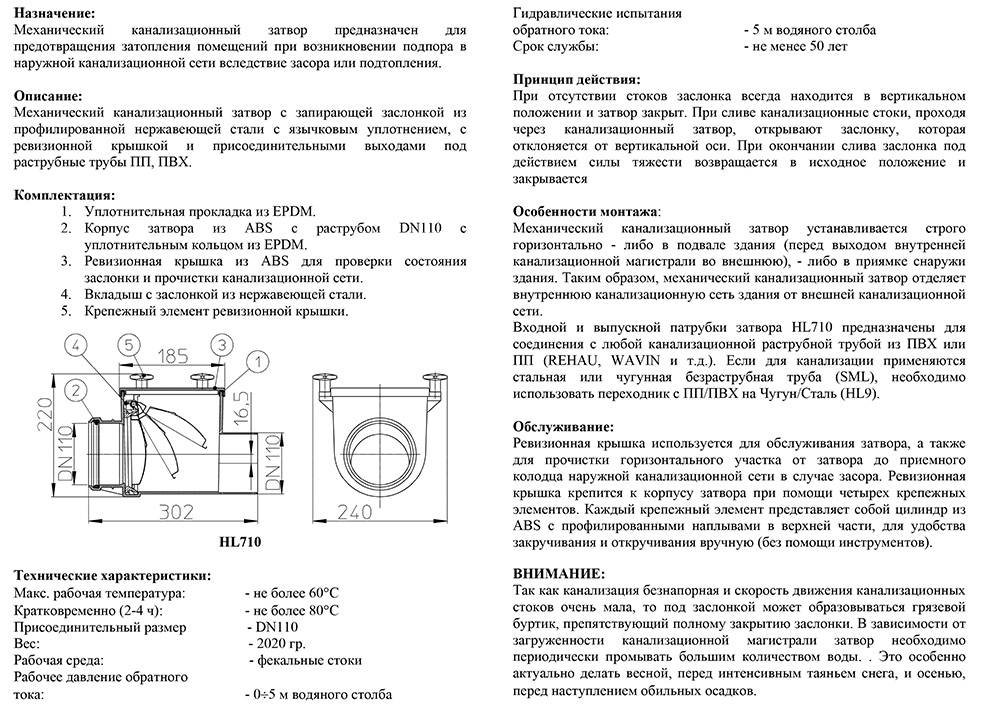

Одним из проверенных лидеров в данной сфере является компания Hutterer Lechner GmbH, которая производит канализационные затворы HL. В ассортименте продукции присутствуют как механические затворы, так и изделия с электроприводом.

Место монтажа

Правильное расположение

Где именно монтируются клапана?

Наиболее типично их расположение на выпуске в колодец канализационной сети подвального или цокольного этажа. Такие помещения должны оборудоваться отдельным выпуском; как вариант, выпуски могут объединяться после обратного клапана. При подпоре дворовой канализации борта сантехнических приборов окажутся ниже краев колодца; однако благодаря клапану помещение не будет затоплено;

Установка клапана на выпуск унитаза.

В частном доме, подключенном к центральной канализации, клапан можно установить перед выпуском на колодец с внутренней стороны фундамента. Разумеется, его расположение должно быть удобным для обслуживания: раз в 3 — 6 месяцев люк устройства вскрывается для очистки седла и заслонки от жира и прочих отложений.

Выпуск на колодец, снабженный затвором.

Неправильное расположение

Я настоятельно не советую ставить вертикальный клапан (равно как и разнообразные ловушки для мусора, перегораживающие трубу сетки под крышками ревизий и прочие кустарные приспособления) в разрыв канализационного стояка.

Обратный клапан в стояке — плохая идея.

С чем связана инструкция?

С тем, что заслонка даже в полностью открытом положении представляет собой препятствие для стоков, неровность внутри трубы. Она неизбежно будет собирать крупногабаритный мусор, путешествующий по стояку, прежде всего — упущенные в унитазы тряпки. Да, их попадание в канализацию — грубейшее нарушение норм ее эксплуатации; однако мы живем в далеко не идеальном мире, и с действительностью приходится мириться.

Заслонка вполне способна задержать тряпку или крупногабаритный мусор, попавший в стояк.

В результате клапан будет провоцировать частые засоры стояка с подпором на уровне вашего этажа. К чему это приведет?

1. К затоплениям вашей же квартиры, но уже не через сантехнические приборы, а сверху — через перекрытие;
2. К неизбежному, как крах капитализма, повреждению заслонки клапана при прочистке очередного засора. Канализационная проволока — довольно прочный инструмент, допускающий при использовании большие усилия;

1. К составлению акта о самовольном изменении конфигурации инженерной сети общего пользования с выставлением счета за восстановлением стояка, а, возможно, и за ремонт у соседей сверху.

Почему я уделяю столь пристальное внимание неправильной установке клапана в стояке? Да просто потому, что в бытность сантехником часто имел большое и светлое чувство с разнообразными клапанами и ловушками, установленными для того, чтобы верхние соседи сами пожинали плоды неправильного использования канализации. Увы, вреда от них куда больше, чем пользы

Обратный клапан для канализации на кухне. КАК предотвратить ПОТОП на кухне или все об обратном клапане канализации

Дорогие кулинары!

Хочу рассказать вам свою историю знакомства с этой штукою. Понимаю,что сайт кулинарный,так же понимаю то,что мы много времени проводим на кухне. А вот когда из раковины слышны всхлипы и бульканье,то мы горазды всякими средствами заглушить неприятное возмущение нашей мойки. Только не всегда усилия наши помогают в этом….

Всякие там вантузы+средства снятия жира не всегда помогают. Я вот слежу вроде,вантуз у меня для кухонной мойки был. Не помогло. Это при том,что я частенько заливаю в раковину кипяток с кальцинированной содой на ночь.

Однажды,находясь дома,я услышала клокотание в раковине,доли секунд хватило,чтобы мерзкая черная жижа переполнила раковину и полилась через верх,топя кухню и подступая к паркету прихожки. Мои метания были ужасны:я в данный момент была в квартире одна…

Увидела из окна,что стоит “аварийка” под окнами,я метнулась к домофону и стала набирать всех,кто со мною завязан по стояку. Прибежав домой,я увидела что вся прихожая в черной,зловонной жиже… Опять выбежала из квартиры,а раковина просто выплевывала все дерьмо мне на пол…

После 4-5 минут сантехники жека были у меня в квартире.

Оказывается,на седьмом этаже они чистили канализацию в квартире мужика,пробка вылезла у меня,потому что моя соседка когда-то перенесла кухню в другое место-то есть нарушена сама система водоотвода…Топить теперь,сказали они мне,будут исключительно Вас,а не первый этаж(я на втором)….

Если бы я знала о таких штукенциях как клапан…если бы.

В итоге,я его приобрела,я не потратилась финансово,но зато теперь установила на кухне и живу спокойно.”Обратка” ко мне,если и пойдет,то уж точно не затопит. Ещё клапан хорош тем,что закрыв его,можно спокойно уехать из дома,не боясь потопа.

Думаю,моя инфа будет вам интересной,если есть проблемы с канализацией.

А если канализация выйдет этажом выше и зальет вас,то,хотя бы,можно попытать отсудить ущерб от потерь,связанных с новым ремонтом.

И для ванных комнат есть такие вещи,грамотный сантехник знает,как поставить клапан.

Безопасная эксплуатация

Чтобы обратный клапан на протяжении минимум пяти лет надежно защищал жилье от обратного движения канализационных стоков, следует своевременно выполнять его обслуживание

Поэтому очень важно обеспечивать к нему удобный доступ. Дело в том, что каждые 6 – 12 месяцев нужно будет откручивать или открывать ревизионную крышку и в случае необходимости убирать мусор, собирающийся на заслонке.

Иногда возникает ситуация, когда в процессе удаления использованной воды появляется скрип, шум и другие малоприятные звуки. В этом случае необходимо проверить клапан, поскольку возможны поломки по причине изношенности деталей или неожиданно произошло засорение.

Если своевременно не произвести осмотр, тогда при обратном перемещении стоков изделие не сможет выполнить свою функцию и грязная жидкость начнет выливаться из всех сантехнических приборов.

Когда устройство работает в автоматической режиме и снабжено электрическим двигателем, следует придерживаться всех рекомендаций, касающихся его обслуживания, и своевременно делать замену запчастей. Со сроками эксплуатации элементов запорного приспособления можно ознакомиться в прилагаемой инструкции производителя.

В некоторых случаях при проведении ревизии можно обнаружить износ некоторых деталей, которые заменить невозможно. Лучше не чинить такую деталь при помощи подручных материалов – самодельная заслонка может не выдержать напор стоков, движущихся по трубопроводу в противоположном направлении.

Как происходит монтаж изделия?

Обычно монтаж выполняется в специальный раструб, а также это можно выполнить в определенный конец трубопровода. Также нередко в системе имеется специальный трап, который предназначен для создания оптимального и полноценного слива воды из сантехники.

Если имеется трап в системе, то установка клапана выполняется таким образом, чтобы он располагался примерно в 35 см от пола помещения. Если же его нет, то установка изделия должна выполняться в таком месте трубопровода, где он будет находиться выше ввода водоотвода, отходящего от унитаза

Таким образом, установка своими руками считается достаточно простой и быстрой работой, а при этом важно только грамотно выбрать подходящее оборудование и точно следовать инструкции

Сам принцип работы этого клапана считается достаточно простым. Во время возникновения разряжения, появляющегося в процессе слива воды из унитаза, мембрана, которая содержится в структуре клапана, открывается, что приводит к тому, что в канализационную систему поступает оптимальное количество воздуха. Именно он обеспечивает выравнивание давления, а после этого процесса мембрана клапана автоматически закрывает вход в трубопровод.

В этом случае можно быть уверенным, что во всей системе в процессе применения унитаза будет всегда устанавливаться оптимальное давление, которое никаким образом не сможет стать причиной проникновения в сантехнический прибор сточных вод из канализации. Также в самом санузле никогда не будет появляться неприятного запаха из этой системы.

Таким образом, клапан, который обычно устанавливается на слив унитаза, считается важным и нужным элементом, который должен предусматривать каждый человек, занимающийся установкой самого унитаза или проведением канализационной системы. Дело в том, что именно от этого зависит безопасность, а также комфортность применения всего помещения в целом

При этом крайне важно, чтобы в процессе установки была учтена каждая мелочь, поскольку если совершить какие-либо ошибки, то не избежать того, что клапан не будет справляться со своими функциями, поэтому надобность в нем вовсе будет отсутствовать

Виды клапанов и принцип функционирования

Существует несколько разновидностей канализационных обратных клапанов на 110 и 50 миллиметров, которые различаются сферой применения. Соответственно, все виды механизмов обладают разной конструкцией и принципом функционирования одного элемента.

Когда сточные жидкости подходят, заслонка автоматически поднимается, после чего она снова возвращается в исходное положение. Именно по механизму функционирования заслонки классифицируются модели канализационных обратных клапанов.

Поворотные

Данная разновидность канализационных клапанов обладает подпружиненной мембраной (она называется тарелкой из-за круглой формы). В случае, когда сточные воды перемещаются в верном направлении, тарелка поворачивается и уходит вверх, не препятствуя движению жидкостей.

Однако при обратном направлении стоков подпружиненная мембрана плотно прижимается к внешнему ободку, в результате чего рабочая площадь трубопровода оказывается перекрытой.

Некоторые модели дополнительно имеют встроенную дополнительную заслонку, которая управляется вручную. Подобный запорный механизм можно регулировать при помощи специальной кнопки, находящейся на корпусе устройства.

Таким образом, трубопровод имеет сначала расширяющийся, а затем сужающийся участок, что является возможным местом образования засора канализационной системы. Решением данной проблемы становится размещение вверху корпуса механизма крышки. Сняв ее, возможно легко и быстро убрать появившийся засор.

Подъемный клапан на канализацию

Название данного вида прибора основано на механизме функционирования заслонки. Когда сточные воды перемещаются в правильном направлении, заслонка располагается вверху.

Принцип работы: жидкость оказывает давление на мембрану, которая перекрывает движение стоков, внутренняя пружина сжимается, вследствие чего заслонка поднимается. Если сточные воды не перемещаются, то пружина находится в обычном состоянии, а путь стокам преграждается.

Благодаря нелинейной корпусной форме при движении жидкости в обратную сторону открытие клапана невозможно, что обеспечивает полную безопасность от затопления.

Подобный тип обратного клапана для канализации 110 или 50 мм обладает большей надежностью функционирования, чем поворотная (лепестковая) модель, однако существует и недостаток.

Особенности формы являются причиной необходимости регулярной очистки системы, т.к. она периодически засоряется. Для выполнения этой процедуры потребуется открутить болты (4 шт.), затем тщательно почистить или, если возникла такая необходимость, заменить рабочий механизм. Если владелец имеет возможность производить регулярную чистку, то лучше приобретать именно подобный вариант обратного клапана.

Шаровый клапан

В этом типе устройств запирающим элементом является небольшой шарик. Верхняя часть корпуса сконструирована таким образом, что во время протекания сточных вод шарик попадает в отдельное отверстие и позволяет потоку двигаться.

Когда жидкость отсутствует, рабочая область трубы блокируется, в результате чего поток не способен проходить в неправильном направлении. Однако подобные модели имеют недостаток – в отличие от поворотного и подъемного механизма в данной конструкции заслонка-шарик прилегает к ободку устройства не полностью.

В результате нарушения герметичности может происходить небольшое протекание стоковых вод. Конечно же, вероятность серьезного затопления, как если бы канализационный обратный клапан полностью отсутствовал, минимальна.

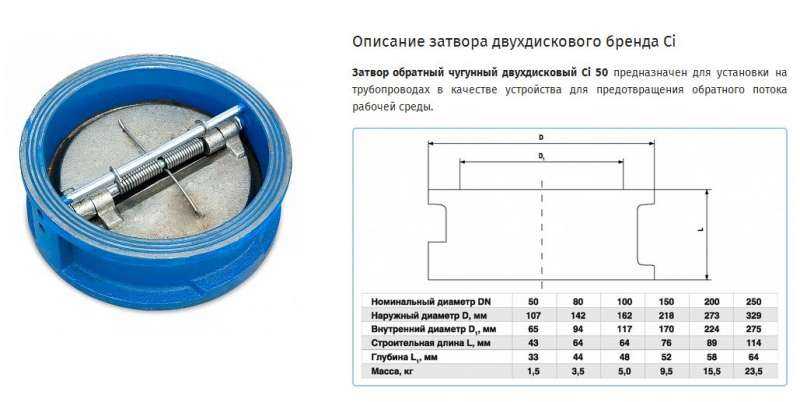

Межфланцевый

Основное преимущество подобной разновидности запорного механизма – небольшие габариты, что делает возможной установку даже при отсутствии свободного места за сантехническими приборами. Внешне устройство выглядит цилиндром миниатюрных размеров со специальной поворотной заслонкой.

Данный элемент может состоять из 2 компонентов, которые закрепляются у центрального стержня, либо по внешнему виду напоминать маленькую тарелку, которая фиксируется у корпуса при помощи пружинного механизма.

Подобный вариант желательно устанавливать только в том случае, если прочие разновидности установить не удастся. Даже с учетом небольших размеров желательно все же отдать предпочтение другим типам прибора. Межфланцевый обратный клапан 50-ти мм на канализацию монтируется достаточно редко, т.к. относится к категории оборудования для водоснабжения. Для канализационных систем эффективность его работы довольно низкая.

Еще одним недостатком подобной конструкции является отсутствие возможности быстро почистить устройство. Из-за особенностей формы потребуется полностью разобрать соединение, чтобы осуществить чистку клапана.

Устройство

Конструкция клапана состоит из шестигранного корпуса, полость которых разделена на несколько зон:

• приёмную часть, расположенную до запорного органа. Эта зона предназначена для соединения входного отверстия с трубопроводом сточной системы;
• ограничителя. Обеспечивает беспрепятственный проход сливных вод только в одном направлении и запирает клапан в случае их обратного перемещения;
• систему фиксации запорного устройства с дополнительной функцией ревизионного люка;
• выпускную часть. Она предназначена для обеспечения выхода жидкости из зоны ограничителя и соединения прибора с отводящей магистралью.

Плюсы и минусы аэраторов

К положительным качествам аэратора относятся:

1. Нормализация работы канализации. Установка вспомогательной детали препятствует распространению неприятного “аромата”, опасного для дыхательной системы человека.
2. Возможность отказа от монтажа фановой трубы. Размещение аэратора позволяет не формировать выход в крыше частного дома.
3. Возможность внедрения в невентилируемый стояк. В таком случае клапан эффективно работает только в малоэтажном здании. В многоэтажных домах деталь используется в сочетании с фановой конструкцией.

К недостаткам относят возможность заклинивания штока. Этому способствует износ мембраны или засорение аэратора. Второе маловероятно, мусор попадает в корпус только при открытии крышки.

Обратный клапан – как защита от аварий на канализационных сетях

При возникновении засора в канализационных сетях жители обращаются в аварийно-диспетчерские службы. Но пока их сотрудники прибудут на место аварии и сумеют перекрыть подачу воды, аварийная квартира нередко оказывается затопленной, а имущество жильцов – испорчено. Для исправления ситуации и устранения запаха в квартире придется делать серьезный ремонт, что, естественно, потребует серьезных финансовых вливаний.

Решить проблему поможет запорная арматура для канализации или обратный клапан, который перекроет обратный поток стоков и не допустит их проникновения в квартиру.

Совет! Установить обратный клапан рекомендуется жителям квартир, расположенных на первых-вторых этажах. Как правило, выше этого уровня столб сточной жидкости не поднимается.

Где можно установить обратный клапан?

Пример установки обратного канализационного клапана

Существует два варианта решения проблемы:

• Воспользоваться одним клапаном, имеющим большую пропускную способность, установив его на общую канализационную трубу.
• Установить отдельные клапаны на каждый сантехнический прибор.

Установка общего клапана возможна только для небольшого дома, для многоквартирных многоэтажек такой вариант невозможен, а вот установить запорный клапан для канализации на каждый предмет сантехники можно порекомендовать для любой системы отведения стоков.

В продаже можно найти две разновидности клапанов для канализации:

Обычный, предназначенный для предотвращения обратного тока воды. Клапан для унитазов или фановых труб

Это устройство монтируется непосредственно в трубы, особенно важно, чтобы они присутствовали в системе, в которой отмечается контруклон труб, который крайне сложно устранить, полностью не переделывая систему

Принцип действия клапанов, предотвращающих обратный ток жидкости

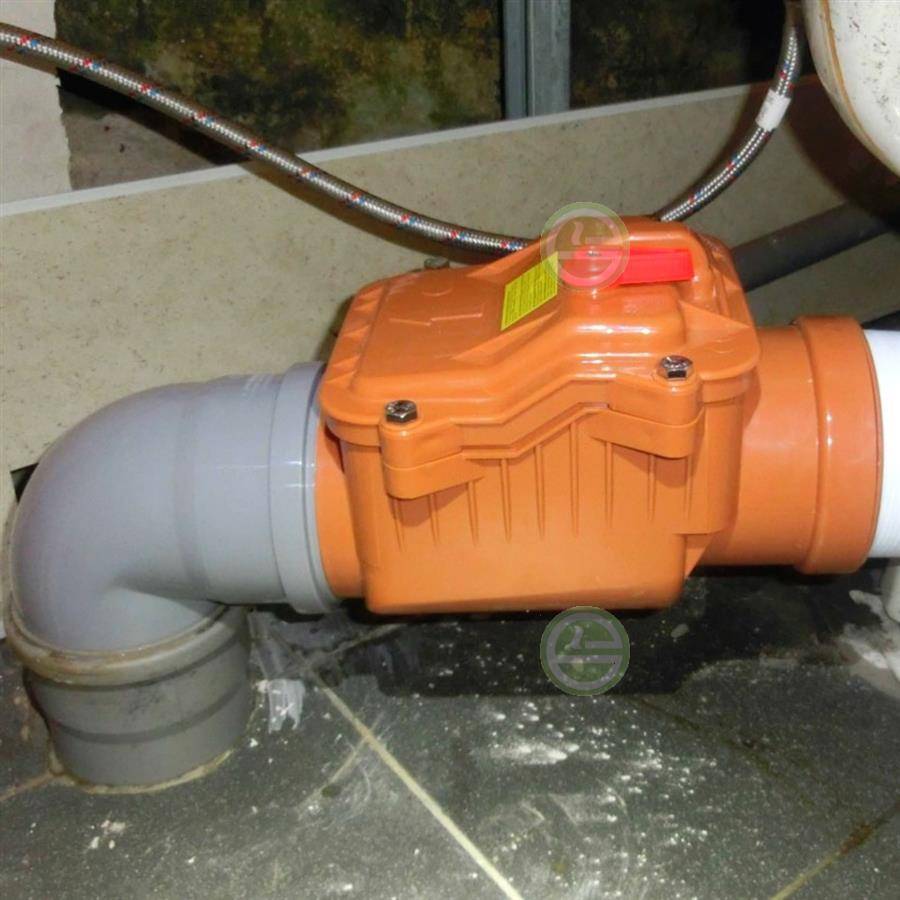

Установленный клапан на канализационной трубе

Нужно заметить, что у указанных выше типов клапанов принципиально разное устройство. Так, обратный клапан для напорной канализации, который используется для того чтобы не допустить перетекания жидкости в обратном направлении, имеется два патрубка – приемный и выпускающий.

В камере клапана располагается шарик, наполненный воздухом, который при возникновении обратного тока воды создает давление на мембрану. Эта мембрана полностью перекрывает камеру, и жидкость попасть в трубу не может.

Чтобы клапан исправно служил многие годы, его нужно будет регулярно чистить. Для этого производители предусмотрели наличие схемной крышки. Помимо этого, это устройство, как правило, имеет запорный вентиль, который позволяет перекрыть трубопровод в случае необходимости.

Устанавливают их в месте, где соединяются две трубы. Их можно располагать и в вертикальной и в горизонтальной плоскостях.

Материал изготовления обратных клапанов – металл или пластик. Ранее использовались исключительно металлические фланцевые клапаны, их и сегодня можно найти в продаже. Но в связи с распространением пластиковых труб сегодня намного чаще используются клапаны из ПВХ.

Правила установки

Обратный клапан в трубу может быть установлен во время сборки трубопровода в месте соединения труб, либо путем врезки в трубопровод в действующей сети. Клапан должен иметь тот же диаметр, что и трубы, если это невозможно, то придется использовать специальный переходник для канализации.

Совет! При выборе места установки клапана нужно помнить, что к нему должен быть оставлен доступ, необходимый для обслуживания и прочистки.

Обратный клапан на канализационной трубе

Вот несколько рекомендаций по установке клапана:

• На каждой модели имеется стрелочка, которая указывает направление тока жидкости. Установка должна быть произведена строго по направлению указанному стрелкой.
• При монтаже стрелка должна быть направлена к канализационному коллектору, только при соблюдении этого условия он будет правильно работать. То есть стрелка должна указывать нормальное движение жидкости от сантехнического прибора до стояка.
• Перед установкой стоит провести его испытания на герметичность, такой несложный тест позволит избежать проблем в дальнейшем.
• В случае уменьшения уровня герметичности блокирующей мембраны при работе будет возникать вибрация и шум. Для устранения поломки нужно будет снять съемную крышку, вытащить затвор и заменить его. Можно не менять затвор полностью, а установить в него новую герметичную окантовку, которая достаточно легко снимается.

Совет! Стоимость обратных клапанов может сильно разниться. Не стоит выбирать самые дешевые модели, так как сэкономленная сумма не может пойти в сравнение с затратами, которые потребуются на ремонт в случае затопления квартиры.

Технические характеристики, диаметры и производители

Важными техническими параметрами устройства являются:

1. Диаметр. Выбирается в соответствии с размерами трубы. Диаметр может составлять 5, 7,5 или 11 см. Первые 2 типа устанавливаются на внутриквартирные системы, последний – на стояк. Некоторые клапаны могут размещаться на канализационных элементах разных размеров. Это становится возможным благодаря внедрению ступенчатого патрубка. На трубы нестандартных размеров устанавливаются тройники с вентиляционным клапаном.
2. Пропускная способность. Этот параметр отражает объем поступающего в секунду воздуха. На 1 л/с стоков требуется до 25 л/с газа. Производительность клапана может достигать 37 л/с.

В нашей стране можно приобрести вакуумные клапаны, выпускаемые компаниями HL (Австрия), McAlpine (Великобритания), Wavin (Польша), Европласт (Украина), Ostendorf (Германия).
