Правильный подбор обратного клапана для системы отопления

Предохранительный клапан

Название прибора говорит само за себя. Основная его функция — это сброс непредвиденных нагрузок, которые могут возникнуть при тех или других обстоятельствах. Плюс дополнительно регулировка потока теплоносителя.

Кстати, устанавливать его можно на любом участке трубопровода

При этом важно не место, а удобство обслуживания, если такая необходимость вдруг возникнет

Виды предохранительных клапанов

• Самый простой вариант — это муфтовые предохранители из латуни. Конструкция их проста — с двух сторон нарезана резьба, а клапан представляет собой подпружиненный шток с прокладкой из EPDM. Это прямоточная модель, клапан которой открывается под давлением потока теплоносителя. Обратное давление перекрывает магистраль. Это один из самых дешевых приборов, но служит он очень долго, что проверено временем.
• Есть еще один латунный вариант, но с более сложной конструкцией, где трубы подключаются в перпендикулярных плоскостях. Здесь используется шток и пружина из нержавеющей стали. Устанавливают его непосредственно после циркуляционного насоса. Принцип действия такого устройства достаточно прост. Давление теплоносителя сдавливает пружину, которая начинает давить на шток. Тот открывает канал, через который теплоноситель выдавливается наружу из системы, спасая ее от разрывов труб и других элементов. Кстати, максимальная температура, которую может выдерживать клапан, составляет 120С.
• Существует большое количество разновидностей обратных клапанов, которые также входят в группу предохранительных. Их основная функция — не дать осуществиться противотоку теплоносителя, если в системе вдруг падает давление.

Есть несколько основных видов — дисковые, шаровые, флажковые и прочие. Но все они делятся на подпружиненные и беспружинные. С первыми все понятно — там основной упор делается на силу противодействия пружины. Второй вид — это когда возврат запорного элемента происходит под действием собственной массы.

Трехходовые клапаны. Этот вид запорной арматуры устанавливается в отопительные системы, где предусмотрены низкотемпературные контуры. К примеру, когда в схеме есть конденсационный котел. В настоящее время производители выпускают такой вид клапанов с ручным переключением или с электрическим. Во втором случае необходимо подключать прибор к сети переменного тока напряжением 220 вольт.

Трехходовые клапаны

Давайте подробнее остановимся на трехходовых клапанах, потому что потребители редко с ними сталкиваются, и многим они просто неизвестны. В их конструкции три отверстия — два выходных и одно входное. Поток теплоносителя регулируется заслонкой, которая может быть в виде штока или шара. Вращательное движение перераспределяет поток движущейся жидкости.

Мы уже упоминали о конденсационных котлах, но трехходовые клапаны используются не только в этих системах. Очень часто их применяют, когда от одного нагревательного котла работают разные системы отопления. К примеру, «теплые полы» и обычные радиаторы. Понятно, что для теплого пола не нужно нагревать теплоноситель до очень высокой температуры. Но что делать, если котел один, и греет он горячую воду до стандартной для всей системы температуры?

В этом случае трехходовой клапан выполняет сразу несколько функций:

• Во-первых, он разделяет участки.
• Во-вторых, разграничивает плотность потока по ветвям.
• В-третьих, с его помощью происходит смешивание теплоносителя из магистрали подачи и обратки, до того как последний будет подан в систему отопления «теплый пол». То есть в половое отопление вода будет поступать с более низкой температурой, чем на радиаторы.

Несколько рекомендаций. Берите модель с сервоприводом. Это избавит вас от необходимости постоянного контроля над температурой теплоносителя. Подобное устройство является автоматическим и работает от датчика, вмонтированного в низкотемпературный контур. Изменение температуры влечет за собой срабатывание запорного устройства, которое открывает или закрывает подачу воды из обратной магистрали. Так что все просто.

И последнее. Сервопривод может входить в комплектацию клапана или продаваться в качестве отдельного элемента. А сами клапаны изготавливают из стали, чугуна или латуни. Последние используются в системах отопления жилых помещений.

Котловая часть

Типичная система отопления состоит из множества интересных компонентов, каждый из которых выполняет определенную задачу. Одним из таких компонентов является обратный клапан, который контролирует поток теплоносителя.

Во время работы гидравлическое давление неравномерно распределяется по всем секциям. Это может иметь различные причины, но наиболее распространенной причиной таких проблем являются:

1. Неравномерное остывание теплоносителя.
2. Ошибки при строительстве.
3. Неправильная сборка системы.

Использование обратных клапанов на участке котла происходит в большинстве случаев, когда два котла работают параллельно. Например, один электрический, а другой используется в производстве. При параллельной работе контуры устанавливаются для определенной нагрузки на стороне питания или выхода, чтобы в случае выхода из строя одного котла, второй продолжал работать.

Это гарантирует отсутствие короткого замыкания линий на определенном участке. Кроме того, достаточно герметичная конструкция позволяет нормально обходить напорные характеристики и нагрев второго котла. Такие клапаны способны поглощать избыточную мощность через теплообменник и направлять ее по линии.

Если котел твердотопливный, это делает «рубашку» радиатора очень эффективной для рассеивания тепла. В зоне котла достаточно установить клапаны для параллельной работы на входах и выходах для предотвращения засорения.

Шариковый

По конструкции шариковый обратный клапан практически не отличается от предыдущего варианта. Единственное существенное различие состоит в том, что в данном механизме используется шарик, а не диск. Изготавливают шарики из каучука или алюминия. Если в результате изменения потока воды срабатывает пружина, шарик падает в седло и перекрывает внутренний просвет, препятствуя оттоку теплоносителя в обратном направлении.

Как правило, такие клапаны устанавливают в стандартных системах отопления. В случае если для отопления используют трубы с большим сечением, эффективность шаровых и тарельчатых клапанов выглядит сомнительно.

Правила монтажа и эксплуатации прибора

Монтаж изделия следует проводить с максимальной аккуратностью, чтобы избежать неплотностей или перекашивания. Если в составе рабочей среды возможно появление механических включений- следует предусмотреть фильтр грубой очистки. Если на корпусе есть маркировка в виде стрелочки- устанавливать его необходимо этой стрелочкой вверх. Если изделие снабжено рычажком ручного срабатывания, надо обеспечить достаточно свободного пространства для его движения.

Нужно периодически проверять работоспособность клапана, нажимая на рычаг. Это позволит избежать прилипания тарелки к седлу или стенкам рабочей камеры.

Специалисты советуют соблюдать такие правила:

• Устанавливать арматуру следует ближе к выходу выходе бойлера по возможности более высокой точке, чтобы возможно меньшая часть системы подвергалась воздействию аварийного напора.
• Следить за соответствием диаметров присоединительных патрубков сечению основного трубопровода. Снижение просвета недопустимо.
• Перед клапаном нельзя размещать вентили и другую запорную арматуру.

При неправильном монтаже повышается вероятность некорректного функционирования клапана и снижение защищенности всей системы.

Что подготовить для установки

Чтобы смонтировать защитную арматуру бытового класса потребуется:

• Газовый ключ. Также подойдет набор рожковых ключей или переставные клещи.
• Уплотнитель- лента ФУМ или сантехническая нить.

Клапан необходимо устанавливать, только когда бойлер выключен и в системе нет давления, а температура близка к комнатной.

Схема подключения

Если необходимо установить защитную арматуру на накопительный водонагреватель, подключенный к общедомовой магистрали, потребуется защитить бойлер от перепадов давления

Для этого клапан ставят перед входным патрубком водонагревателя. В случае возможного гидроудара от сможет сбросить воду в дренаж и не допустить высокое давление внутрь прибора.

Ход работ

Прежде чем приступать к работе, следует внимательно изучить руководство пользователя, особенно тот раздел, в котором описана его установка. Следует также отключить квартирную разводку от стояка и слить воду из бойлера.

Далее установка идет в следующей последовательности

• Разметить точку монтажа.
• Обрезать лишнюю часть подводящего патрубка. Она должна быть равна длине корпуса устанавливаемой защитной арматуры.
• Нарезать резьбу (для стальной трубы) или навинтить зажимную муфту (для металлопластиковых).
• Обмотать резьбу подготовленным уплотнителем.
• Накрутить клапан на резьбу вручную. Убедиться в отсутствии перекосов.
• Затянуть резьбу ключом.

Далее нужно пустить на пробу воду и убедиться в герметичности соединений.

Отопление с четырехходовым клапаном

Монтаж системы отопления с четырехходовым клапаном:

1. Подключение циркуляционного насоса. Устанавливается на обратной трубе;
2. Установка предохранительных линий на входной и выходной трубе котла. Нельзя производить установку клапанов и кранов на предохранительных линиях, так как они находятся под высоким давлением;
3. Установка обратного клапана на трубе водоподачи. Принцип работы направлен на защиту системы отопления от влияния обратного давления и сифонного дренажа;
4. Монтаж расширительного бака. Устанавливается на самой высшей точке системы. Это нужно, чтобы не затруднялась работа котла в процессе расширения воды. Расширительный бак полноценно работает как в горизонтальном, так и в вертикальном положении;
5. Установка предохранительного крана. Термостатический клапан устанавливается на трубе подачи воды. Он предназначен для равномерного распределения энергии для нагрева. Данное устройство имеет двойной датчик. При превышении температуры 95 °C, этот датчик посылает сигнал в термостатический смеситель, в результате чего открывается поток холодной воды. После охлаждения системы на датчик поступает второй сигнал, который полностью закрывает кран и прекращает подачу холодной воды;
6. Установка редуктора давления. Размещается перед входом в термостатический смеситель. Принцип работы редуктора заключается в минимизации перепадов давления при подаче воды.

Схема подключения отопительной системы с четырехходовым смесителем состоит из следующих элементов:

1. Котел;
2. Четырехходовый термостатический смеситель;
3. Предохранительный клапан;
4. Редукционный вентиль;
5. Фильтр;
6. Шаровой кран;
7. Насос;
8. Отопительные батареи.

Смонтированную отопительную систему нужно обязательно промыть водой. Это необходимо, чтобы из нее удалились различные механические частицы. После этого должна быть проверена работа котла под давлением 2 бар и при выключенном расширительном баке

Следует обратить внимание на то, что между началом полноценной работы котла и его проверкой под гидравлическим давлением должен пройти небольшой промежуток времени. Ограничение по времени обусловлено тем, что при долгом отсутствии воды в отопительной системе, она будет подвержена коррозии

Правила выбора запорного устройства

Выбор обратного клапана, предназначающегося для отопительной системы, — мероприятие ответственное. Если знания в этой области минимальны, лучше всего обратиться за помощью к специалистам. Это гарантирует, что новая система отопления будет работоспособной и безопасной.

Нужно знать, что вне зависимости от своего типа все обратные клапаны различаются по способу подключения к трубопроводу.

Муфтовые обратные клапаны очень просты в монтаже. Однако резьбовое соединение не может выдержать большого давления, поэтому они имеют ограничения в использовании

Муфтовые устройства оборудуются соединительным резьбовым узлом, что значительно облегчает их подключение к магистрали. Чаще всего таким узлом оснащаются дисковые клапаны, предназначенные для установки в автономных отопительных системах квартиры или же частного дома. Их отличительная черта – небольшой диаметр. Чаще всего он не больше ДУ-50.

Фланцевые изделия представляют собой конструкцию, собранную на основе детали, имеющей отверстия под крепления. При помощи последних она соединяется с основным трубопроводом. Фланцевое соединение намного более прочное, чем резьбовое.

По этой причине фланцевые клапаны широко применяются при обустройстве магистралей большого диаметра. Наиболее востребованы устройства шарового типа.

Межфланцевые приборы предназначены для установки между двумя фланцами труб. Они отличаются небольшим весом и компактностью. Очень часто в межфланцевом исполнении выпускают обе разновидности клапанов лепесткового типа.

В продаже можно найти обратные клапаны, которые устанавливаются путем сварки. Такой вариант может использоваться, к примеру, при обустройстве отопления из полипропиленовых труб.

Обратные клапаны фланцевого типа надежно крепятся на трубу. Такое соединение выдерживает высокое давление, что позволяет использовать устройства в централизованных магистралях

Еще один важный критерий выбора – материал, из которого изготовлено устройство. Это может быть нержавеющая сталь. Такой вариант считается оптимальным для магистралей диаметром менее 0,04 м.

Металл практически не подвержен коррозийным процессам, способен выдержать нагрузку до 10 атм. Это позволяет клапану работать в системе безаварийно и очень долго, однако его стоимость довольно велика.

Меньшая цена у латунных затворов. Они подвержены коррозии, но этот процесс идет очень медленно, что значительно увеличивает срок эксплуатации.

Однако их механическая прочность намного ниже, чем у нержавеющей стали. Тем не менее нагрузки, возникающие в бытовой сети, они выдерживают довольно легко.

Самые прочные клапаны изготавливают из чугуна — они успешно справляются с критическими значениями давления, имеют значительные габариты и внушительную массу.

В силу особенностей производства, из чугуна могут быть изготовлены только корпуса деталей диаметром больше 40 мм. По этой причине для обустройства автономных отопительных систем они используются крайне редко.

Желательно, чтобы не только корпус, но и все внутренние элементы обратного клапана были выполнены из металла. Пластик обычно обладает меньшей прочностью, что может привести к преждевременному выходу детали из строя

Выбирая обратный клапан, нужно помнить еще об одном правиле — его диаметр должен точно соответствовать параметрам проходного отверстия.

Очень важно, чтобы рабочее давление системы не превышало максимально допустимые для эксплуатации значения, установленные производителем выбранной модели

Ключевые достоинства обратных клапанов:

• Компактные размеры.
• Низкая цена.
• Простая конструкция и надежность.
• Дополнительная функция регулирования системы.
• Обеспечивают безопасное функционирование трубопровода.

Использование клапанов этого класса не требует больших вложений, но очень выгодно с точки зрения обеспечения безопасности. Такое устройство работает в автоматическом режиме. Принцип работы изделия очень прост: при ходе рабочей среды подвижная заслонка под давлением потока находится в открытом состоянии. Но если поток ослабевает по каким-либо причинам, т.е. давление падает, то заслонка закрывается, не давая рабочей среде двигаться в противоположную сторону.

Соответственно, клапан позволяет системе работать стабильно даже при больших перепадах давления. Не зря такое простое и практичное устройство широко используется в системах отопления и водоснабжения. Также широко применяется в канализационных системах и бытовых системах кондиционирования. Правильное функционирование устройства во многом зависит от правильного монтажа.

На сегодняшний день обратный клапан – это эффективное средство защиты систем водоснабжения и отопления, а также систем канализации. Например, в быту широко используется обратный клапан на воду с фильтром. Это позволит осуществлять дополнительную очистку воды, поступающей из водопровода в дом.

Обратный клапан для отопления — выбор и установка

Хотя большинство обывателей имеют общее представление о назначении клапана в системе отопления, этот вид арматуры выполняет важные функции и позволяет предотвратить серьезные аварии, спровоцированные изменением тока воды из-за скачков давления или завоздушенности батарей

Общее назначение обратного клапана — пропустить поток теплоносителя в одном направлении и не дать ему двигаться обратно. Для работы не требуется электропитание или какие-либо другие условия, работают они от движения жидкостей. Ставится обратный клапан для отопления во всех позициях, где возможно возникновение противотока и паразитных контуров.

В системе отопления на несколько веток, обратный клапан ставят на обратном трубопроводе. Это не дает насосу «продавить» поток в обратном направлении.

Такие же устройства ставят в холодный и горячий водопровод. Предназначенные для отопления отличаются тем, что используются материалы, хорошо переносящие длительное воздействие повышенных температур. Если стоят резиновые прокладки, то резина используется термостойкая. Это же касается и пластиковых деталей.

Если говорить конкретно о системах отопления (СО), то обратный клапан устанавливают:

• На байпас с циркуляционным насосом в обвязку твердотопливного котла — для обеспечения работы системы в гравитационном режиме (с естественной циркуляцией). В этом случае устанавливаются модели с наименьшим сопротивлением, которые срабатывают легко и быстро — сразу при появлении потока от естественной циркуляции. Функция клапана, в данном случае, при работе насоса не пропускать теплоноситель в обход.
• На обратном трубопроводе при установке бойлера косвенного нагрева. Зачем ставят обратный клапан в этом случае? Чтобы при работе циркуляционного насоса исключить прохождение теплоносителя в обратном направлении.
• При разветвленной системе отопления (например, на несколько этажей), на каждой ветке. Эти обратные клапана не дают «тянуть» теплоноситель, если одна из веток выключена (при использовании одного циркуляционного насоса).
• На линии подпитки системы холодной водой. Тут, кроме запорного крана необходим и обратный. Так как иногда давление в водопроводе оказывается ниже, чем в системе отопления. Тогда, открывая кран чтобы подпитать систему, без обратного клапана теплоноситель «уйдет» в систему водоснабжения.

На схемах обратный клапан обозначается как два треугольника, направленных вершинами один к другому. Один из треугольников закрашен. Место установки в ветке — практически любое. Главное, чтобы он был.

Направление потока указывается на корпусе стрелкой. В этом направлении теплоноситель проходит. В обратном — перекрывается. При установке внимательно следите за стрелкой (можно еще ориентироваться на запорный элемент).

Прежде всего следует отметить, что обратные клапаны устанавливаются не «на всякий случай», а только при необходимости, если другого технического решения нет.

Это обусловлено тем, что элементы часто обладают немалым гидравлическим сопротивлением в зависимости от конструкции. Это вносит некоторые ограничения при использовании обратных клапанов для отопления с естественной циркуляцией. Причина – слишком малое давление теплоносителя в системе.

Исключением являются гравитационные клапаны с поворотной заслонкой, некоторые их модели способны открывать путь теплоносителю при минимальном давлении 0.001 Бар. Невзирая на различия в конструкции, большинство изделий снабжается одной ключевой деталью – пружиной.

Она является исполнительным механизмом, закрывающим затвор при изменении нормальных условий, в этом и заключается принцип работы обратного клапана.

Усилие, затрачиваемое на преодоление упругости пружины, определяет величину гидравлического сопротивления механизма. Для схем с различными рабочими параметрами подбираются изделия, имеющие соответственную упругость и массивность пружины.

На что же воздействует пружина? Ее задача – удерживать запирающее устройство закрытым, это его нормальное состояние.

Тогда поток жидкости, протекающий с одной стороны, может преодолеть силу упругости пружины, открыть препятствие и уйти дальше по трубе.

Попытка потока изменить направление и течь в другую сторону ни к чему не приведет – запорное устройство захлопнется, опираясь на прилив в корпусе. В этом месте имеется уплотнительный элемент, делающий обратный клапан в системе отопления полностью герметичным.

Запорная арматура, предназначенная для работы в отопительных схемах, выполняется из таких материалов:

• серый чугун;
• сталь;
• латунь;
• нержавеющая сталь.

Назначение газового клапана

ПСК – элемент предохранительной арматуры, отвечающий за безопасность газопровода и газового оборудования, подключенного к нему. В процессе эксплуатации клапан находится в закрытой позиции, поэтому его относят к закрытой трубной арматуре.

Подобные устройства устанавливают не только на газопроводах, они являются неотъемлемой частью и других коммуникаций – водопровода, отопительной сети. Везде они выполняют ту же функцию – стабилизируют давление в сети, обеспечивают рабочие параметры, необходимые для правильного функционирования системы.

Клапан служит для сброса излишков газа, если параметры давления становятся критическими. Топливо, создающее дисбаланс в системе, выводится во вспомогательный трубопровод или сбрасывается в атмосферу

Скачок давления обычно бывает кратковременным и зависит от ряда факторов.

Причины, способные вызвать избыточное давление в системе:

• поломка подключенного газового оборудования – двухконтурного котла, проточного водонагревателя или емкостного бойлера, запорной арматуры;
• использование топлива, не подходящего по составу;
• изменение температурных показателей в трубопроводе;
• сбой в тепломеханической схеме.

Место установки предохранительного газового клапана стандартно, обусловлено эффективностью применения: или в регуляторе давления, или сразу за ним. После автоматического срабатывания клапана он возвращается в рабочее – закрытое состояние.

В газовой сети клапан представляет собой отдельное или интегрированное в регулятор давления устройство. Оно срабатывает при условии, если рабочее давление газа превышает номинальный уровень на 15 %

Чем грозит отсутствие ПСК в сети? Наиболее распространенные последствия – механическое разрушение трубопровода или поломка подключенного оборудования, что может вызвать утечку газа.

Существует и вероятность взрыва, поэтому необходимо постоянно следить за исправностью устройства, вовремя производить обслуживание и заменять вышедшие из строя элементы

Наряду со сбросными устройствами применяют и газовые предохранительные запорные клапаны, с помощью которых перекрывают подачу топлива. Это происходит в автоматическом режиме. Элемент запорной арматуры устанавливают на трубопроводе, в промежутке между фильтром и регулятором давления.

Предел срабатывания ПЗК указывается в техническом паспорте устройстве. Верхний критический параметр обычно равен формуле: раб. давление +25%.

Основные задачи

Водяной клапан обычно используется одновременно с поверхностными насосами при организации систем индивидуального водоснабжения.

Назначение запорной арматуры:

1. Стабилизирует давление. В домах холодное и горячее водоснабжение проходит по разным трубам и из-за разницы давления холодная вода может не выдавливаться в смеситель. Это препятствует нормальной регулировке температуры. Обратный возвратный клапан стабилизирует высокое давление, позволяя настраивать температурный режим.
2. Защищает трубопровод от перепадов давления и гидравлических ударов, а непосредственно водопровод — от непредвиденных ситуаций и последующего ремонта.
3. Не допускает обратной циркуляции воды.

Устанавливаем клапан правильно

Во избежание ошибок при выборе и установке обратного клапана в нужном месте системы отопления следует придерживаться нескольких простых советов:

1. Во избежание паразитных потоков в соседних ветвях следует использовать лепестковый или дисковый тип. Первые предпочтительны, потому что они не вызывают повышенного гидравлического сопротивления.
2. Для обхода гравитационной системы следует использовать шаровой кран, который практически не имеет сопротивления.

3. Для восполнения потерь следует выбирать элемент с тарельчатым клапаном, рассчитанный на высокое давление.

Изделия с гравитационным дроссельным клапаном всегда следует устанавливать горизонтально, заглушкой вверх.

Лепестковый клапан гравитационного типа всегда устанавливается горизонтально. Головка сервисной гайки должна быть вертикальной, иначе крышка не закроется и теплоноситель потечет в обратном направлении.

Не покупайте вентиль с чугунным корпусом. Они тяжелее и менее надежны в эксплуатации.

Проверьте правильность установки, проверив стрелку на корпусе клапана, которая указывает направление потока воды.

Клапаны с запорной пружиной нельзя устанавливать в системе естественной циркуляции — гравитационный поток будет остановлен из-за высокого сопротивления.

Дисковые и лепестковые клапаны необходимо периодически обслуживать и очищать. Если твердые частицы или осадок попадут под прокладку седла, обратный клапан потеряет герметичность. Лучше всего очистить его — снять элемент и продуть компрессором прилегающие поверхности.

Виды обратных клапанов

По внутреннему устройству и назначению обратные клапаны для воды подразделяются на следующие виды:

Клапан межфланцевый, пружинный дисковый и двухстворчатый.

Самая компактная конструкция среди всех видов.

У пружинного дискового клапана затвором служит диск (пластина) с прижимным элементом – пружиной.

В рабочем состоянии диск под давлением воды отжимается, обеспечивая свободный проток.

При понижении давления пружина прижимает диск к седлу, перекрывая проточное отверстие.

Диапазон размеров обратного клапана 15 мм – 200 мм.

В сложных гидросистемах при остановке насоса может произойти гидроудар, который способен нанести повреждения системе.

В таких системах применяются двухстворчатые клапаны: в больших и сложных системах – с амортизаторами для смягчения гидроударов.

В них запорный диск под действием потока воды складывается пополам. Обратный поток возвращает диск в исходное состояние, прижимая его к седлу. Диапазон размеров 50 мм – 700 мм, еще больше, чем у пружинных дисковых клапанов.

Основными преимуществами межфланцевых обратных клапанов являются меньшие размеры и малый вес. В их конструкции отсутствуют фланцы для крепления к трубопроводу.

За счет этого вес снижается в 5 раз, а общая длина в 6-8 раз по сравнению со стандартными обратными клапанами данного проходного диаметра.

Достоинства: простота монтажа, эксплуатации, возможность устанавливать кроме горизонтальных участков трубопровода, также на наклонные и вертикальные.

Недостаток – необходим полный демонтаж при ремонте клапана.

Клапан обратный поворотный или лепестковый

В данной конструкции запорным элементом является золотник – «захлопка».

Ось поворота «захлопки» находится выше проходного отверстия. Под действием напора «захлопка» откидывается и не препятствует прохождению воды.

При понижении давления ниже допустимого золотник падает и захлопывает проходной канал.

В обратных клапанах большого диаметра происходит сильный удар золотника о седло, что приводит к быстрому выходу конструкции из строя.

При дальнейшей эксплуатации это провоцирует возникновение гидравлического удара при срабатывании обратного клапана.

Поэтому поворотные обратные клапаны разбиваются на две группы:

1. Простые – клапаны с диаметром до 400 мм. Их применяют в системах, где ударные явления не могут серьезно повлиять на работу гидросистемы и самого клапана.
2. Безударные – клапаны с устройствами, обеспечивающими плавную и мягкую посадку золотника на седло.

Преимуществом поворотных клапанов является способность обеспечивать работу в системах больших размеров и невысокая чувствительность к загрязнению среды.

Подобный клапан установлен в аэродинамической трубе NASA, размер которой 7 метров в диаметре.

Недостаток – необходимость применения демпфера в клапанах большого диаметра.

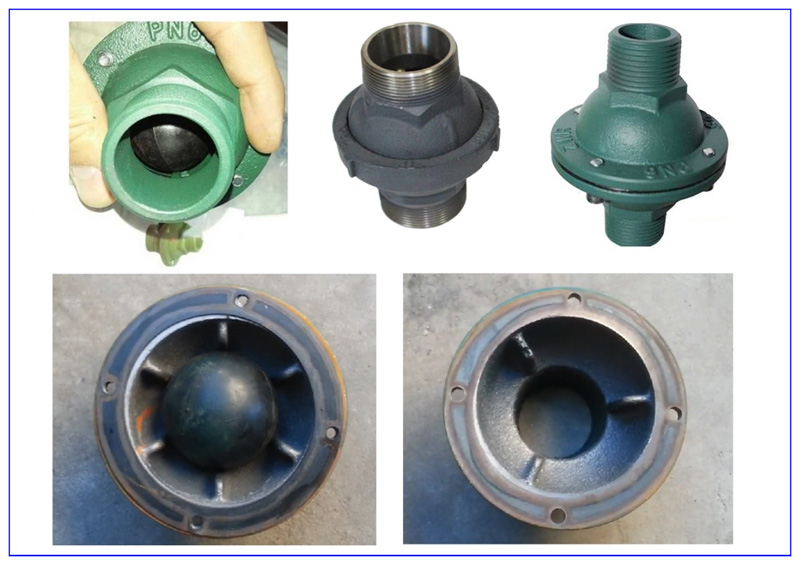

Обратный шаровый

Принцип работы обратного шарового клапана аналогичен принципу действия межфланцевого пружинного дискового клапана.

Запорным элементом в нем является шар с пружиной, прижимающей его к седлу. Шаровые обратные клапаны применяют в системах с трубами небольшого диаметра, чаще всего в сантехнике.

Клапан обратный шаровый проигрывает пружинному дисковому клапану в габаритах.

Обратный подъемный

В обратном подъемном клапане запорным элементом является подъемный золотник.

Под действием давления воды золотник поднимается, пропуская поток.

При падении давления золотник опускается на седло, препятствуя обратному ходу потока.

Такие клапаны устанавливаются только на горизонтальных участках трубопроводов. Обязательное условие – вертикальное расположение оси клапана.

Преимущество обратного подъемного клапана – возможность ремонта без демонтажа всего клапана.

Недостаток – высокая чувствительность к загрязненности среды.

Клапаны подразделяются на четыре группы по способу крепления.

1. Крепление под приварку. Обратный клапан крепится к трубопроводу сваркой. Применяется при работе в агрессивных средах.
2. Фланцевое крепление. Обратный клапан соединяется с трубопроводом через фланцы с уплотнением.
3. Муфтовое крепление. Обратный клапан крепится к трубопроводу через резьбовую муфту. Применяется в системах небольшого диаметра.
4. Межфланцевое крепление. Обратный клапан не имеет своего крепежного узла. Зажимается между фланцами трубопровода. Применяется на участках с ограничением по габаритам.

Варианты рабочих схем подключения

Отопительные системы отличаются большим разнообразием и наличие обратного клапана обязательно далеко не во всех. Рассмотрим несколько случаев, когда его монтаж необходим.

Прежде всего, обратный клапан обязательно устанавливается на каждый из отдельных контуров в схеме закрытого типа при условии, что они оборудованы циркуляционными насосами.

Некоторые умельцы настойчиво рекомендуют установить обратный клапан пружинного типа перед входным патрубком единственного в одноконтурной системе циркуляционного насоса. Они мотивируют свой совет тем, что так насосное оборудование можно защитить от гидроударов.

Это ни в коей мере не соответствует действительности. Во-первых, монтаж обратного клапана в одноконтурной системе вряд ли оправдан. Во-вторых, его всегда устанавливают после циркуляционного насоса, иначе использование устройства теряет всякий смысл.

Если в схему отопления включено два или больше котлов, возникновение паразитарных потоков неизбежно. Поэтому подключение обратного клапана обязательно

Для многоконтурных систем наличие запорного устройства обратного действия жизненно необходимо. Например, когда для отопления используются два котла, электрический и твердотопливный, или любые другие.

При отключении одного из циркуляционных насосов давление в трубопроводе неизбежно изменится и появится так называемый паразитарный поток, который двинется по малому кругу, что грозит неприятностями. Здесь без запорной арматуры обойтись невозможно.

Похожая ситуация возникает и при использовании бойлера косвенного нагрева. Особенно при наличии у оборудования отдельного насоса, если отсутствуют буферная емкость, гидрострелка или распределительная гребенка. Здесь тоже велика вероятность возникновения паразитарного потока, для отсечения которого необходим обратный клапан.

Обязательно использование запорной арматуры и в системах с байпасом. Такие схемы обычно используются при переделке схемы с гравитационной циркуляции жидкости на принудительную.

В этом случае клапан ставится на байпас параллельно циркуляционному насосному оборудованию. Предполагается, что основным режимом работы будет принудительный. Но при отключении насоса из-за отсутствия электроэнергии или поломки система автоматически перейдет на естественную циркуляцию.

При обустройстве байпасных узлов для отопительных схем использование обратных клапанов считается обязательным. На рисунке представлен один из возможных вариантов подключения байпаса

Это произойдет следующим образом: насос прекращает подавать теплоноситель, исполнительный узел обратного клапана перестает испытывать давление и закрывается.

Затем возобновляется конвекционное движение жидкости по основной линии. Этот процесс будет длиться до тех пор, пока не заработает насос. Кроме того, специалисты предлагают ставить обратный клапан и на трубопровод подпитки. Это необязательно, но крайне желательно, поскольку позволяет избежать опустошения отопительной системы по самым разным причинам.

Например, владелец открыл кран на трубопроводе подпитки, чтобы увеличить давление в системе. Если по неприятному стечению обстоятельств в этот момент водоснабжение перекрыто, теплоноситель попросту выдавит остатки холодной воды и уйдет в трубопровод. В результате отопительная система останется без жидкости, давление в ней резко упадет и котел остановится.

В описанных выше схемах важно использовать правильно выбранные клапаны. Для отсечения паразитарных потоков между соседними контурами целесообразно устанавливать дисковые или лепестковые устройства. При этом гидравлическое сопротивление будет меньшим у последнего варианта, что нужно учесть при выборе

При этом гидравлическое сопротивление будет меньшим у последнего варианта, что нужно учесть при выборе.

В отопительных системах с естественной циркуляцией теплоносителя использование пружинных обратных клапанов нецелесообразно. Здесь могут быть установлены только лепестковые поворотные устройства

Для обустройства байпасного узла предпочтительнее выбирать шаровой клапан. Это обусловлено тем, что он дает практически нулевое сопротивление.

На подпиточный трубопровод можно установить клапан дискового типа. Это должна быть модель, рассчитанная на довольно высокое рабочее давление.

Таким образом, обратный клапан может быть установлен не во всех отопительных системах. Он обязательно используется при обустройстве байпасов всех типов для котлов и радиаторов, а также в точках разветвления трубопроводов.
