Как правильно посчитать объем грунта в траншее

Кто выполняет расчет объема земли траншеи?

Наша компания «Московская геодезия» на протяжении ряда лет выполняет геодезические работы любой сложности и масштабности в Москве, Московской области и других регионах страны. Уровень знаний и профессионализм наших сотрудников вывел наше предприятие в число лидеров в сфере инженерных изысканий и геодезии.

Проводимая нами ценовая политика и высокое качество выполняемых работ привлекает не только крупные строительные фирмы, но и частных застройщиков.

В числе наших преимуществ — наличие современных приборов и оборудования, точность расчетов, соблюдение оговоренных сроков, высокая квалификация специалистов.

Правила, формулы и данные

Прокладка коммуникаций предварительно рассчитывается на этапе проектирования дома – в фундаменте нужно предусмотреть технологические отверстия (вводы) для труб.

В первую очередь проводится исследование участка – для выявления имеющихся инженерных сетей, уточнения места их прохождения и глубины залегания. Если другие сети есть, в соответствии с СНиП 3.05.04-85 трубопровод прокладывается на таком расстоянии от:

Под любой дорогой или мощенным участком труба должна проходить перпендикулярно. Это нужно для уменьшения нагрузок, которым будет подвергаться труба. На основе полученных данных разрабатывается план прокладки трассы.

Второй этап – определение формы траншеи. Она может быть прямоугольной, трапециевидной и смешанной.

Прямоугольную выемку копают в грунтах с высокой несущей способностью и низким уровнем подпочвенных вод. Такие траншеи более просты в обустройстве, земляные работы обходятся дешевле. Дополнительное укрепление стенок требуется только при большой глубине залегания трубы.

Трапециевидные траншеи обустраивают на участках с высоким уровнем грунтовых вод, на торфяных, болотистых или других почвах с низкой несущей способностью. За счет формы такие они не нуждаются в укреплении стенок, но земляные работы сложнее.

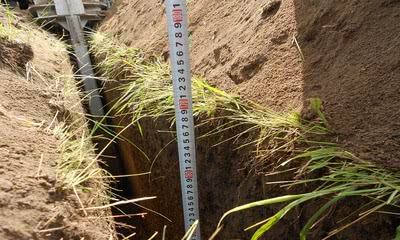

Глубина

Но при расчетах учитывается глубина промерзания почвы – трубы нужно прокладывать ниже этой отметки. Если это технически сложно, трубопровод дополнительно утепляется.

Глубина промерзания грунта указывается в специальных таблицах. Вот данные по некоторым регионам РФ (в метрах):

Также вычисляют высоту траншеи – расстояние от ее дна до черной отметки. Глубина не равна высоте, так как в последний показатель входит глубина залегания трубы, толщина подсыпки под нее, толщина теплоизоляции, толщина общего слоя засыпки.

Длина

Длина траншеи складывается из длины отрезков трубопровода от точки врезки в магистраль или скважину до точки подключения к внутреннему трубопроводу.

В редких случаях траншея пролегает по прямой линии, чаще она имеет более или менее сложную форму, поэтому нужно рассчитать общую длину выемки. Делают это с помощью масштабного плана участка.

Ширина

В соответствии с СНиП ширина для труб диаметром 50-100 мм должна быть в пределах 0,5 – 0,8 м.

Этот показатель соблюдается при ручной копке. Если используется экскаватор, расчеты не нужны – исходят из ширины ковша техники. Но минимальная ширина траншеи, независимо от каких-либо факторов – 0,7 м.

Если копают прямоугольную траншею, ее ширина вверху и внизу одинакова. При трапециевидной форме верхняя ширина больше нижней в 1,5 – 2 раза. При этом нижняя ширина – основная, и для труб диаметром 50-100 мм составляет 0,5 – 0,8 м.

Периметр и площадь

После определения основных параметров котлована рассчитывают его объем – это нужно для определения общего объема земляных работ.

В этой формуле используют такие значения:

Если траншея имеет трапециевидную форму, то есть, ее стены скошены, используется формула V = (a + b) /2 * h * L. Здесь a – это ширина котлована по дну, b – ширина по верху.

Для простых расчетов с учетом всех параметров можно воспользоваться калькулятором.

Как посчитать объем котлована

Различия в составе залегающих на участке пород приводят к тому, что для одних и тех же оснований вынимаемые объёмы будут отличаться за счет угла наклона откосов.

Процедура расчета является обязательной. Если в проекте строительства частного дома этот момент не отражен, его выполняют самостоятельно до начала рытья котлована.

Способы подсчета

Проведение земляных работ необходимо при возведении большинства конструкций промышленного и гражданского назначения. Способ, которым делают подсчет для котлована, траншеи или насыпи, выбирается в каждом случае индивидуально. Это зависит от следующих факторов:

• масштаба работ;
• назначения объекта (фундаменты зданий, опор, прокладка технологических коммуникаций, устройство колодцев, открытые дренажные системы);
• особенности рельефа строительной площадки;
• способа выемки и удаления земли (ручной, механизированный), который определит необходимость обустройства дополнительных заездов в рабочую зону;
• плотности застройки участка.

Объемы работ по разработке грунтов разделяют на те, которые относящиеся к планировке участка (срезке верхнего слоя почвы) и касающиеся устройства котлованов. Часть из них может производиться бульдозером, зачистку делают вручную.

1. Определение контура расчета. При помощи топографической съемки определяются характерные точки и высотные отметки почвы, нижней подстилающей поверхности котлована, сопутствующих выемок, насыпей, перепадов, хребтов.
2. Последующая камеральная обработка устанавливает дополнительные (промежуточные) точки, нужные для корректного определения всех значений (контура, объемов, площади нулевых работ). Производится оценка геологических показателей данного участка.
3. Составление технического отчета с указанием условий, оснований, результатов, фактических и допустимых погрешностей.

Отчет с данными, которые рассчитаны специализированной организацией, будет также являться обоснованием определения стоимости работ.

В случаях, когда выемка представляет собой фигуру сложной формы, ее разбивают на простые геометрические тела (призмы, имеющие в основании треугольник, прямоугольник, пятиугольник). Суммирование всех результатов дает нужное значение объема выемки в котловане.

Зная величину площади котлована и всех высот в составляющих ее фигурах, удобно воспользоваться сервисом «онлайн калькулятор». Пример можно увидеть на таком рисунке:

В относительно простых подсчетах, там, где значение возможной погрешности не велико, используется формула, соответствующая приближенному размеру земляного сооружения:

На площадках сложного рельефа общая длина траншеи разбивается на фрагменты с одинаковым уклоном, объем которых складывается в общее значение.

Требования к откосам

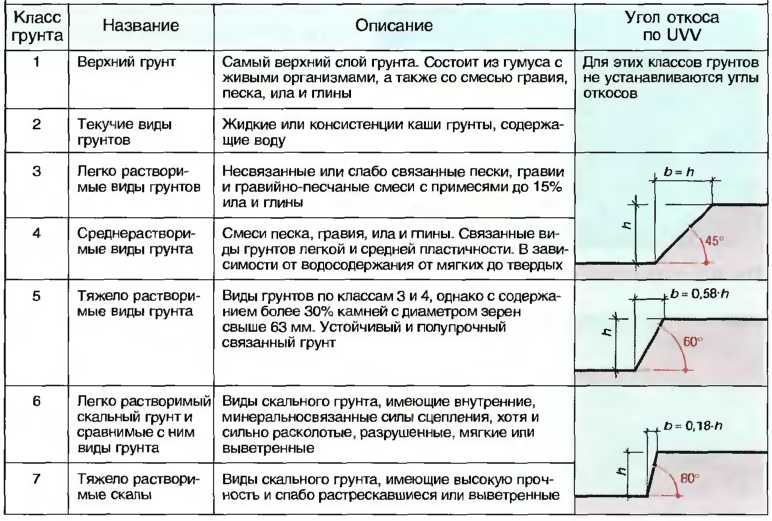

Ответ, какую крутизну должны иметь откосы у земляного сооружения, содержится в строительных нормах. Отклонение от заданных стандартов вызывает не только увеличение объема работ при обрушении стенки, но и опасность получения травмы работником.

Основными определяющими параметрами являются плотность грунта, образующего боковую поверхность, и глубина выемки:

Сопутствующим фактором оказывается длина котлована – при больших прямых участках также могут возникать обрушения края вертикального борта. На коротких промежутках у круглых колодцев такая вероятность ниже.

На практике при выполнении работ по устройству котлованов присутствуют специфические операции, которые нужно учитывать.

• рытье ямы одноковшовым экскаватором включает в себя допустимые недоборы грунта, которые устраняются при помощи лопаты;
• траншея под прокладку труб вручную обустраивается приямками в местах выполнения стыков;
• для повышения несущей способности трубы на 30 – 40% увеличивают площадь опирания ее на основание путем выборки в подстилающей поверхности борозды по Ø трубы с углом охвата 120°;
• размер обратной отсыпки определяется разницей между объемами котлована и подземной части здания.

Минимизировать количество вывозимого или привозного грунта для завершения на участке всех земляных работ можно, если еще на стадии проектирования рассчитать нулевой уровень, который обеспечит баланс объемов выемки и отсыпки.

Стоимость земляных работ

Земляные работы — это первая категория расходов, связанных со строительством. Цены на них будут зависеть от специфики деятельности и региона нашей страны. Здесь учитываются условия местности. Чем они сложнее (например, высокий уровень грунтовых вод, сыпучий грунт), тем выше цены на услугу.

Стоимость земляных работ также будет зависеть от масштабов строительства. Как правило, для крупных проектов предлагают более привлекательные тарифы.

Еще на подготовительном этапе важно правильно просчитать количество выработанного грунта. Ведь полная цена будет состоять не только из рытья самой ямы, но и вывоза выкопанной земли.
Заранее спланируйте куда можно поместить верхний плодородный слой, который потом используете в саду или огороде. Часть неплодородной почвы можно использовать для выравнивания участка, а также для подсыпки фундамента после удаления опалубки

Всю лишнюю землю надо будет вывезти за пределы строительного участка. Предварительно договоритесь о транспорте, а также о месте куда можно будет вывозить вырытый грунт

Часть неплодородной почвы можно использовать для выравнивания участка, а также для подсыпки фундамента после удаления опалубки. Всю лишнюю землю надо будет вывезти за пределы строительного участка. Предварительно договоритесь о транспорте, а также о месте куда можно будет вывозить вырытый грунт.

Калькулятор расчета котлована и стоимости земляных работ поможет правильно все просчитать и спланировать. Соответственно все работы будут идти согласно графика и составленной сметы.

При возведении дома или гаража вам также понадобится «Калькулятор расчета бетона при заливке строительных конструкций«.

Как правильно замерить и определить объем котлована вы узнаете из видео.

Читайте далее:

Онлайн конвертер объема, единицы и системы измерения, конвертация величин объема

Калькулятор расхода топлива, как рассчитать стоимость поездки

Как сделать расчет рулонов обоев, точный калькулятор расчета

Калькулятор расчета объёма двигателя

Онлайн конвертер площади, единицы измерения площади в разных системах, их быстрый перевод

Калькулятор расчета пеноблоков

Цены на услуги по разработке и устройству

При подготовке сметных расчетов учитывают тип и характеристики планируемого объекта строительства, а также размер фундамента и уточняют вопрос, будет ли котлован размещаться на всей площадке либо только на отдельных его участках.

Кроме того, при составлении смет учитывают:

1. Способ проведения работ — ручной или механический.
2. Типы применяемых механизмов и машин.
3. План перемещения земли и расстояние перевозок.
4. Этап закрепление стен.
5. Присутствие подземных вод и расположение наземных водоемов.
6. Параметры грунта.

Пример сметы можно скачать здесь.

Примерная стоимость на разработку, засыпку, вывоз:

№	Вид операций по расчету	Единицы измерения	Цена, рублей
1	Рытье песчаного грунта вручную	м3	720
2	Разработка глинистого грунта и засоренного грунта с камнем, ручным способом	м3	1000
3	Засыпка грунта методом послойной трамбовки	м3	500
4	Выбор грунта с использованием экскаватора	м3	200
5	Вывоз грунта транспортом	м3	400
6	Обратная засыпка	м3	550
7	Исправление профиля днища — грейдирование	м2	40
8	Уплотнение грунта	М2	109
9	Планировка основания механическими средствами	м2	130

Пример расчета расценок на выемку:

• Периметр выемки, 52 м.
• Площадь выемки, 160 м2.
• Глубина выемки, 3 м.
• Отношение глубины к длине откоса 1 : 2.
• Стоимость копки, 200 руб за куб (1 м3).
• Стоимость транспортировки, 450 руб./м3.
• Объем выборки грунта, 948.00 м3.
• Стоимость работ. 189600 руб.
• Стоимость перевозки грунта, 426600 руб.

Шпунтовое укрепление стенок

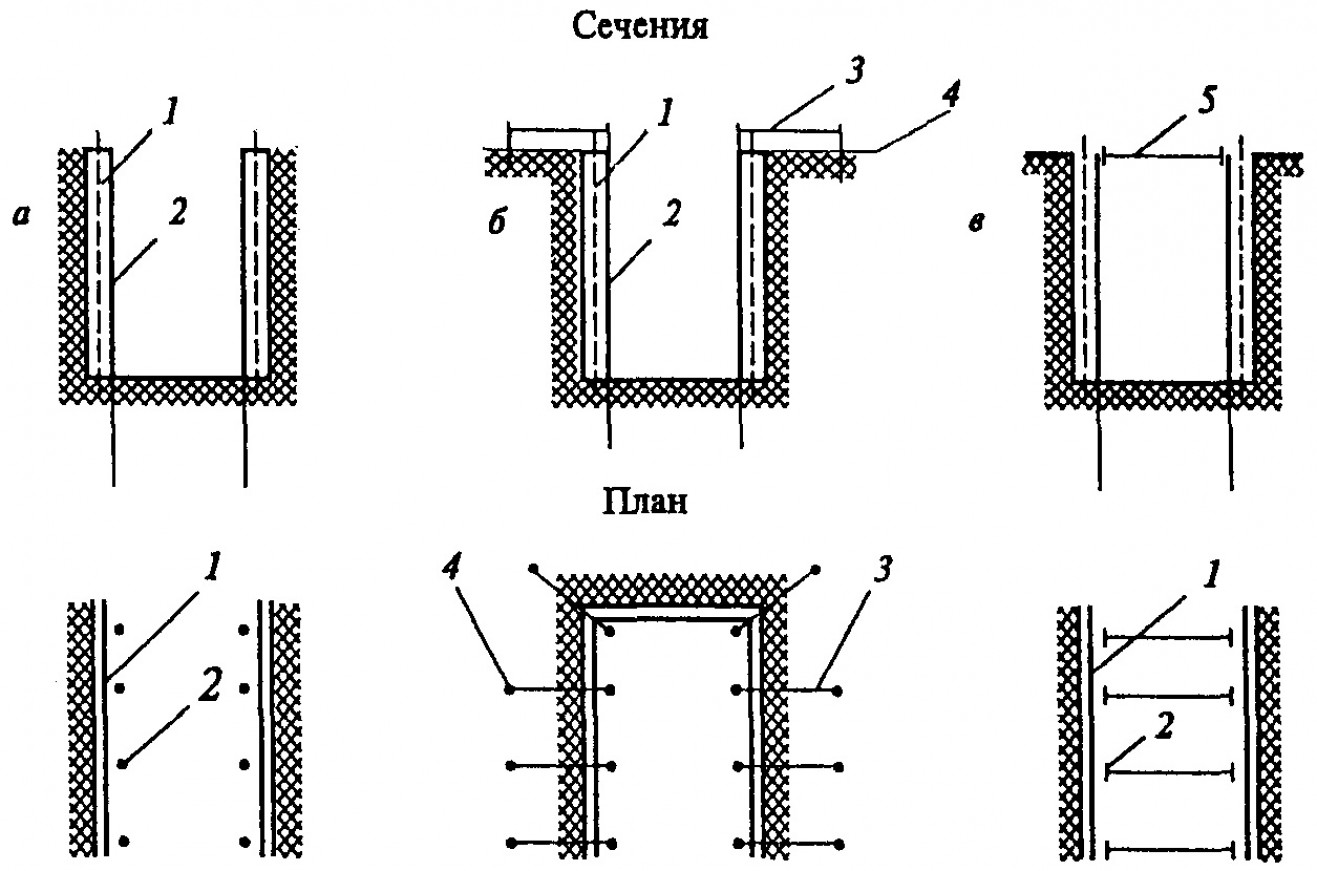

• а — безраспорное;
• б — анкерное;
• в — консольно-распорное;
• 1 — затяжки;
• 2 — сваи;
• 3 — растяжки;
• 4 — анкер;
• 5 — распорки.

На сыпучих и плавучих почвах укрепление стен выемок осуществляется шпунтовым рядом. Это сплошная конструкция из деревянных планок и маячных свай. Согласно разработкам Мосинжпроекта, рамное крепление котлованов одновременно является и оградой при водоотведении от объекта.

Шпунтовый ряд делается так:

1. В дно выемки заглубляются маячные сваи.
2. К этим опорам фиксируются направляющие брусья.
3. Меж ними заколачивается шпунт.
4. Затем пролеты скрепляются поверху насадкой с пазами и гнездами.
5. Насадка фиксируется к свайным опорам скобками.
6. Чтобы грунт не обрушил шпунтовой ряд, в точках забивки свай ставятся распорки.

Расчет объемов земляных работ

Площадь поперечного сечения (F) = м2

Площадь поперечного сечения (F1) = м2

Площадь поперечного сечения (F2) = м2

#3. Траншея с откосами на спланированной местности

Площадь поперечного сечения (F) = м2

Внимание: если вы задаете вид грунта, то программа сама высчитывает размер a2 (по коэф. m из таблицы в конце страницы). Если же вам надо вписать свое значение размера a2, то выберите вид грунта «расчет по размеру a2«

Если же вам надо вписать свое значение размера a2, то выберите вид грунта «расчет по размеру a2«.

#4. Траншея с откосами, с перепадом высот

Площадь поперечного сечения (F1) = м2

Площадь поперечного сечения (F2) = м2

Внимание: если вы задаете вид грунта, то программа сама высчитывает размер a2 (по коэф. m из таблицы в конце страницы). Если же вам надо вписать свое значение размера a2, то выберите вид грунта «расчет по размеру a2«

Если же вам надо вписать свое значение размера a2, то выберите вид грунта «расчет по размеру a2«.

Уклон откосов в данном расчете принят одинаков по всей длине траншеи.

Ширина верха котлована (L3) = м2

Длина верха котлована (L4) = м2

Описание

Траншея — это открытая выемка в земле, предназначенная для устройства ленточного фундамента, прокладки коммуникаций (водопровод, канализация, силовые кабеля, сети связи).

При устройстве ленточного фундамента ширину траншеи рекомендуется принимать на 600 мм больше ширины основания фундамента bф (для возможности выполнения монтажных работ, проход людей).

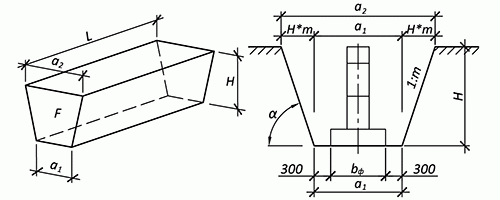

Траншея с вертикальными стенками на спланированной местности — самая простая форма выемки. В основном применяется при низкой высоте траншеи и при производстве работ в зимних условиях, когда откосы траншеи заморожены, и нет опасности обвала грунта, так же применяется при устройстве механических креплений стен выемки (распорных; консольных; консольно-распорных).

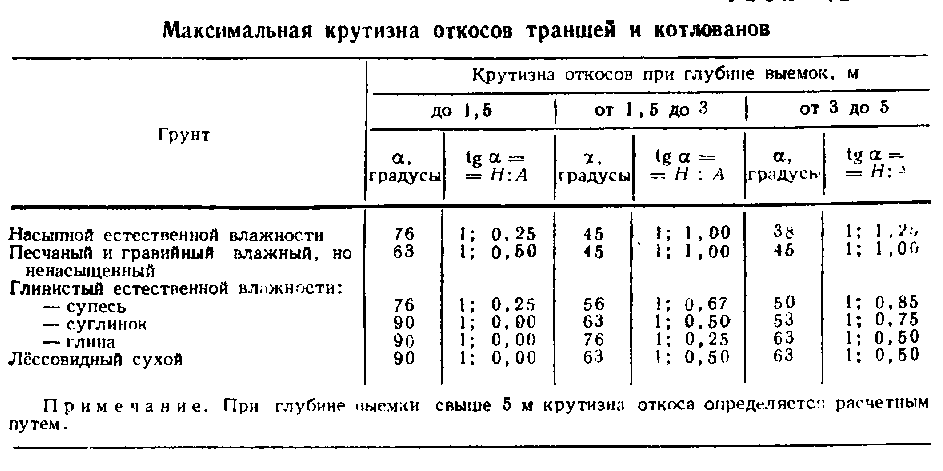

Крутизна откосов в зависимости от вида грунта и глубины выемки

Наименование грунтов	Крутизна откосов (отношение его высоты к заложению — 1:m) при глубине выемки, м, не более
1.5	3	5
Насыпной неуплотненный	1:0,67	1:1	1:1,25
Песчаный и гравийный	1:0,5	1:1	1:1
Супесь	1:0,25	1:0,67	1:0,85
Суглинок	1:0	1:0,5	1:0,75
Глина	1:0	1:0,25	1:0,5
Лессы и лессовидные	1:0	1:0,5	1:0,5

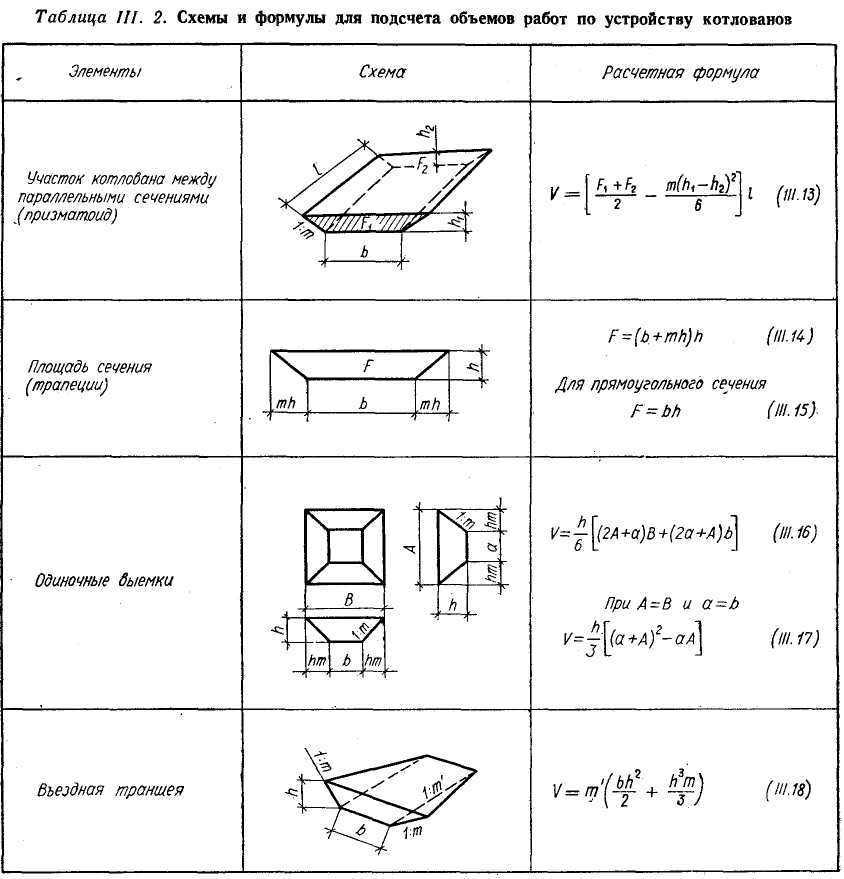

Объем выемки траншеи можно опрделить как произведение площади поперечного сечения на длинну.

Объем обратной засыпки определяется как разность между объемом выемки и монтируемых конструкций (фундаментных блоков, труб).

Котлован — выемка в грунте, предназначенная для устройства оснований и фундаментов зданий и других инженерных сооружений.

Источник

Способы рытья траншеи

Рытье траншейным экскаватором Вырыть траншею можно тремя способами:

• вручную;
• с помощью ручного траншеекопателя;
• траншейного экскаватора.

В первом случае временные и физические затраты будут значительными, причём они зависят от качества грунта в данной местности. Если он песчаный, рытье сильно облегчается. Глинистые и каменистые почвы осложняют ход работы. С ручным траншеекопателем работа пойдёт быстрее. Но удобнее всего копать траншею экскаватором, потому что не нужно прикладывать физическую силу. Однако технику можно использовать только на участках со свободным подъездом. Причём размер ковша подбирают согласно ширине траншеи.

Использование технических средств целесообразно, когда объем работ велик.

Расчет объемов земляных работ

#1. Траншея с вертикальными стенками на спланированной местности

Объем траншеи (V) = м3

Площадь поперечного сечения (F) = м2

#2. Траншея с вертикальными стенками, с перепадом высот

Объем траншеи (V) = м3

Площадь поперечного сечения (F₁) = м2

Площадь поперечного сечения (F₂) = м2

#3. Траншея с откосами на спланированной местности

Объем траншеи (V) = м3

Площадь поперечного сечения (F) = м2

Внимание: если вы задаете вид грунта, то программа сама высчитывает размер a2 (по коэф. m из таблицы в конце страницы). Если же вам надо вписать свое значение размера a2, то выберите вид грунта “расчет по размеру a2“

Если же вам надо вписать свое значение размера a2, то выберите вид грунта “расчет по размеру a2“.

#4. Траншея с откосами, с перепадом высот

Объем траншеи (V) = м3

Площадь поперечного сечения (F1) = м2

Площадь поперечного сечения (F2) = м2

Внимание: если вы задаете вид грунта, то программа сама высчитывает размер a2 (по коэф. m из таблицы в конце страницы). Если же вам надо вписать свое значение размера a2, то выберите вид грунта “расчет по размеру a2“

Если же вам надо вписать свое значение размера a2, то выберите вид грунта “расчет по размеру a2“.

Уклон откосов в данном расчете принят одинаков по всей длине траншеи.

#5. Котлован с вертикальными стенками на спланированной местности

Объем котлована (V) = м3

Площадь в плане (F) = м2

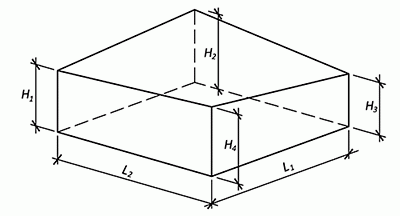

#6. Котлован с вертикальными стенками, с разными отметками вершин

Объем котлована (V) = м3

Площадь в плане (F) = м2

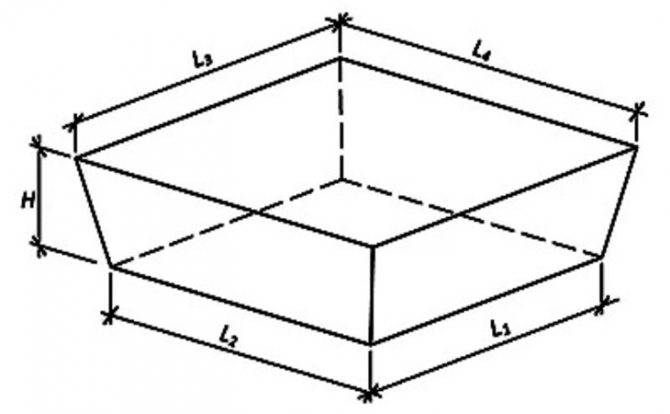

#7. Котлован с откосами на спланированной местности

Объем котлована (V) = м3

Ширина верха котлована (L3) = м2

Длина верха котлована (L4) = м2

#8. Круглый колодец с откосами

Объем котлована (V) = м3

Траншея – это открытая выемка в земле, предназначенная для устройства ленточного фундамента, прокладки коммуникаций (водопровод, канализация, силовые кабеля, сети связи).

При устройстве ленточного фундамента ширину траншеи рекомендуется принимать на 600 мм больше ширины основания фундамента bф (для возможности выполнения монтажных работ, проход людей).

Траншея с вертикальными стенками на спланированной местности – самая простая форма выемки. В основном применяется при низкой высоте траншеи и при производстве работ в зимних условиях, когда откосы траншеи заморожены, и нет опасности обвала грунта, так же применяется при устройстве механических креплений стен выемки (распорных; консольных; консольно-распорных).

Крутизна откосов в зависимости от вида грунта и глубины выемки

Объем выемки траншеи можно опрделить как произведение площади поперечного сечения на длинну.

Объем обратной засыпки определяется как разность между объемом выемки и монтируемых конструкций (фундаментных блоков, труб).

Котлован — выемка в грунте, предназначенная для устройства оснований и фундаментов зданий и других инженерных сооружений.

Какое количество насыпи необходимо?

На этом рисунке схематично показаны объемы выемок, которые заключёны в призмы со стороной «а» и различными отметками по четырем углам h1,2,3,4.

При этом отметки, имеющие знак «-» относятся к выполнению насыпи, а «+» — котлована. Общий объём выбранного грунта устанавливают, как результат сложения объемов индивидуальных призм, расположенных на площадке.

Когда имеется неравномерное земельное покрытие с замкнутыми горизонтальными линиями, применяется метод трехгранных призм. В этом случае количество работы рассчитывают с помощью дробления прямоугольников либо квадратов по диагонали на треугольники. При таком способе получается достаточная точность обработки результатов.

После строительства котлована, имеются различные незаполненные пазухи в его стенах, а также въездные/выездные пути, которые должны быть засыпаны грунтом с объёмом засыпки V засып.

Его устанавливают с помощью формулы: разность объёма выемки грунта V общ и углублённой части V загл.

В том случае, когда сооружения выступают над плоскостью земли до 1 м с отсыпкой грунта вокруг, объём такой обсыпки V отсып.

Исчисляют, как объём пирамиды с усеченной вершиной V усеч. минус отсыпаемый объём V отсып. по высоте h отсып:

Над постройками, расположенными в котловане и имеющими перекрытия, например, подземные резервуары или баки для сжиженного газа, поверх их выполняется насыпь.

Ее объем рассчитывают как объём пирамиды, имеющей усеченную вершину V усеч. минус объём объекта, который будет засыпан. Общий объем слоя почвы, складываемого в запас на барме выемки, обязан содержать объем земли для возвратной засыпки пазух, подсыпки конструкций и выполнения насыпи над ними. Лишний слой земли вывозится за границы стройплощадки.

Основные варианты планировки

Все необходимые размеры для расчета работ по подготовке ям, траншей и насыпей устанавливаются в ходе простых действий. Для упрощения расчета, объем будущего котлована делится на отдельные секции нормативной длины от 100 до 200 м.

Сначала определяют кубатуру грунта для каждого участка, а после результаты складывают. Далее принимают методику для производства работ, с учетом необходимости вывозки или складирования земли на площадке для обратной засыпки. Наиболее часто применяются следующие формулы и алгоритмы расчетов.

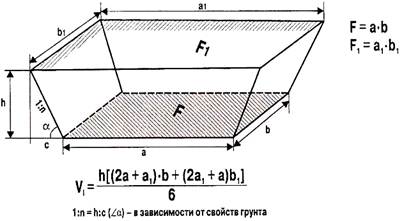

Формула расчета для многоугольника с откосами

Для этой конфигурации котлованов вначале определяют верхнюю F1 и нижнюю F2 площади, разбив на несколько правильных фигур. Учитывая показатели глубины выемки H, находят среднюю линию и на ней определяют среднюю площадь Fсред выемки.

Общий объём выемки с конфигурацией многоугольника и откосами устанавливают по следующей формуле подсчета:

F1/F2/Fcp — верх, низ и середина площади выемки м2.

Для грамотного определения объема потребуется также добавить кубатуру въездных/выездных траншейных путей:

1. Vкот. — чистый объём только выемки, м3;
2. Vвъез/Vвыез. — объём въездных/выездных путей, м3;
3. n — число въездных/выездных путей.

Из общего объема выемки определяют кубатуру срезанного растительного покрова, который, как правило, выполняют бульдозером и кубатуру снятия недобора у дна выемки, разрабатываемой экскаватором, чтобы не нарушать цельность и крепость почвы у основы фундамента.

С вертикальными стенками на ровном участке

Самый простой метод — выемка на ровном/спланированном участке, имеющим форму прямоугольника с отвесными стенами равного размера.

В таком случае формула, по которой необходимо произвести расчет будет иметь вид:

1. V — величина объёма, м3;
2. F- величина площади, м2;
3. B — показатель ширины, м;
4. H — фактическая высота, м;
5. L — длина участка, м.

Например, для выемки простого прямоугольного сечения с габаритами:

• B =10 м;
• L = 6 м;
• Н =2 м;
• объем земляных работ (V) = 320 м3;
• площадь по плану (F) = 160 м2;

Расчет будет выглядеть так:

• V = 10 х 16 х 2 = 320 м3;
• F = L х B = 10 х 16 = 160 м2.

С вертикальными стенками, имеющих разные отметки вершин

Очень часто при разработке котлована, углы его имеют разные уровни, в результате чего приходится применять особую формулу.

Например, если яма имеет правильную прямоугольную форму из 4-х разных вершин:

1. B =5 м;
2. L=10 м;
3. Н1=2 м;
4. Н2=3 м;
5. Н3= 2 м;
6. Н4 =4 м.
7. Объем земляных работ: (V) = 137.5 м3.
8. Площадь (F) = 50 м2.

Вычисляем:

V = B х L х ( H1 + H2 + H3 + H4 )/4 = 5 х 10 х ( 2 + 3 + 2 + 4 )/4 = 137.5 м3.;

F = B х L = 5 х 10 = 50 м2.

С откосами на спланированной местности

Размеры ширины В осн и длины L осн у основания определяют по размерам сооружения, учитывая разрыв между ним и подошвой откоса более 3 м. Размеры у верха котлована рассчитывают с учетом крутизны откосов. Она зависит от коэффициента откоса.

Этот показатель можно посчитать путем деления высоты углубления выемки к заложению откоса, формула выглядит так:

Например, для выемки, имеющей характеристики:

• Ширина у основания выемки (Bосн),4 м;
• длина основания выемки (Lосн), 6 м;
• высота (H), 2 м;
• выбран грунт: суглинок;
• коэффициент m = 0.5.

1. Bверх = H * m + Bосн + H * m = 2 * 0.5 + 4 + 2 * 0.5 = 6 м.
2. V = ( Bосн + Bверх ) / 2 * H * Lосн = ( 4 + 6 ) / 2 * 2 * 6 = 60 м3.
3. Объем траншеи будет равен (V) = 60 м3.
4. F = ( Bосн + Bверх ) / 2 х H = ( 4 + 6 ) / 2 х 2 = 10 м2.
5. Площадь сечения: (F) = 10 м2.

Аналогично для выемки, имеющую квадратную форму формула будет иметь вид:

Для котлована, с конфигурацией многоугольника:

Данные формулы можно использовать для установления объемов не широких выемок меньше 15 м. Они смогут углубляться драглайном, который будет находиться на поверхности земли.

При большой ширине, грунтовые операции выполняют экскаватором на дне, с вариантом «прямая лопата», в таком случае к кубатуре выемки нужно добавить величину для обустройства въездов.

Яма с круглым сечением, имеющий откосы

Для котлованов с круглым сечением с откосами, кубатуру выемки рассчитывают по формуле для перевернутого усеченного конуса.

В усеченном конусе R и r, соответственно — верхний и нижний радиусы.

Например, для круглого колодца, имеющие откосы:

• Ширина нижнего основания D1=2r, 3 м;
• верхний диаметр D2= 2R, 5 м;
• высота котлована (H), 3 м;

Формула для расчета объема:

Объем котлована будет равен: V = 37.699 м3

Ямы для объектов, имеющих и цилиндрические, и конические части, например, отстойники и метантенки, как правило, строятся группами. Их выкапывают в грунт в 2 стадии:

1. сначала организуют общую выемку прямоугольной формы до отметки установки цилиндрических компонентов;
2. после выполняют выемку для конических элементов, следовательно, и расчет объема выборки грунта осуществляют в 2 стадии.

Как посчитать объём траншеи?

18-12-2018

Как посчитать объём траншеи – этот вопрос беспокоит тех, кто собирается возводить фундамент нового здания.

Траншея представляет собой крытое углубление в поверхности земли, которое необходимо при постройке ленточного фундамента, а также при сооружении коммуникаций.

Это может быть трубопровод, водопровод, линии связи и другие.

При планировке ленточного фундамента следует рассчитывать большее расстояние от основания для того, чтобы облегчить выполнение монтажных работ и движение строителей. Знания, как посчитать объём траншеи, значительно облегчат выполнение дальнейших действий.

Самой простой формой конструкции является траншея со стенками, расположенными вертикально. При этом планируется площадь местности.

Такой метод применяется тогда, когда траншея располагается на низкой поверхности, а также при постройке в условиях зимнего холода. В это время откосы заморожены, снижается вероятность обвалов.

Такой способ активно используется, когда необходимо оборудовать механические опоры для стен в выемке.

Считаем объём траншеи

При планировке строительных работ необходимо провести соответствующие подсчёты объёма траншеи, чтобы определиться с количеством вывозимого грунта и глубиной выемки. Такая потребность вызвана тем, что на участках значительно различаются залегающие породы. Проведение процедуры является обязательным для каждого.

Методы подсчёта объёма траншеи

Земляные работы являются неотъемлемой частью при возведении построек общественного или промышленного назначения. В отдельных случаях отличаются способы, как посчитать объём траншеи.

На это оказывает влияние ряд ключевых причин:

1. Величина проводимых работ.
2. Конечная цель постройки объекта.
3. Особенности местности, где будет проводиться строительство.
4. Методы для создания выемок, а также вывоза земли. Это может быть механический или ручной способ. В зависимости от этих факторов обустраиваются дополнительные въезды на обрабатываемый участок.
5. Плотность размещения построек на местности.

Также масштабы проводимых работ можно разделить на планировочные и те, которые касаются обустройства, а также общей конструкции траншеи. Некоторая часть может проводиться вручную или бульдозером, что зависит от величины местности.

Как посчитать объём траншеи: этапы

Для того, что максимально точно подсчитать объёмы траншеи, необходимо провести следующие исследования:

1. Определение начальных данных. Для этого проводится топографическая съёмка, которая помогает выделить все точки, высоту грунта, выемки, перепады, наличие насыпей и хребтов на местности.
2. Камеральная обработка информации дает возможность установить дополнительные точки на исследуемой территории для более корректного отображения всех значений. После всех замеров проводится конечная оценка полученных данных и показателей на обрабатываемом участке.
3. На основании полученных результатов составляется отчет, содержащий информацию, необходимую для выполнения работ.

Данный отчет составляется специализированной организацией. Это является основанием для определения стоимости работ.

Расчет объёма траншеи

Перед тем, как посчитать объём траншеи, необходимы следующие показатели в метрах:

1. Длина конструкции, которая зависит от ее предназначения.
2. Ширина верхней части системы, которая будет использоваться работниками.
3. Ширина дна для определения крутизны откосов.
4. Глубина, величина которая также определяется назначением конструкции.

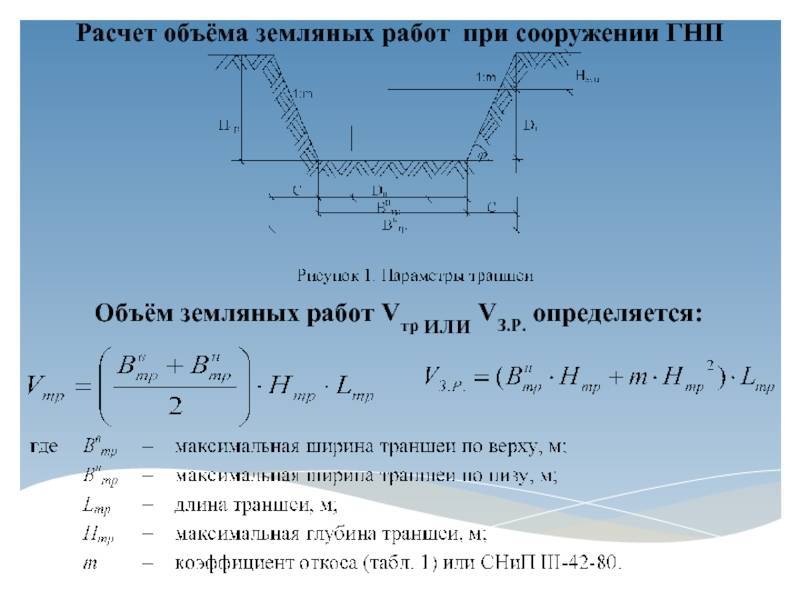

Расчет объёма траншеи с откосами

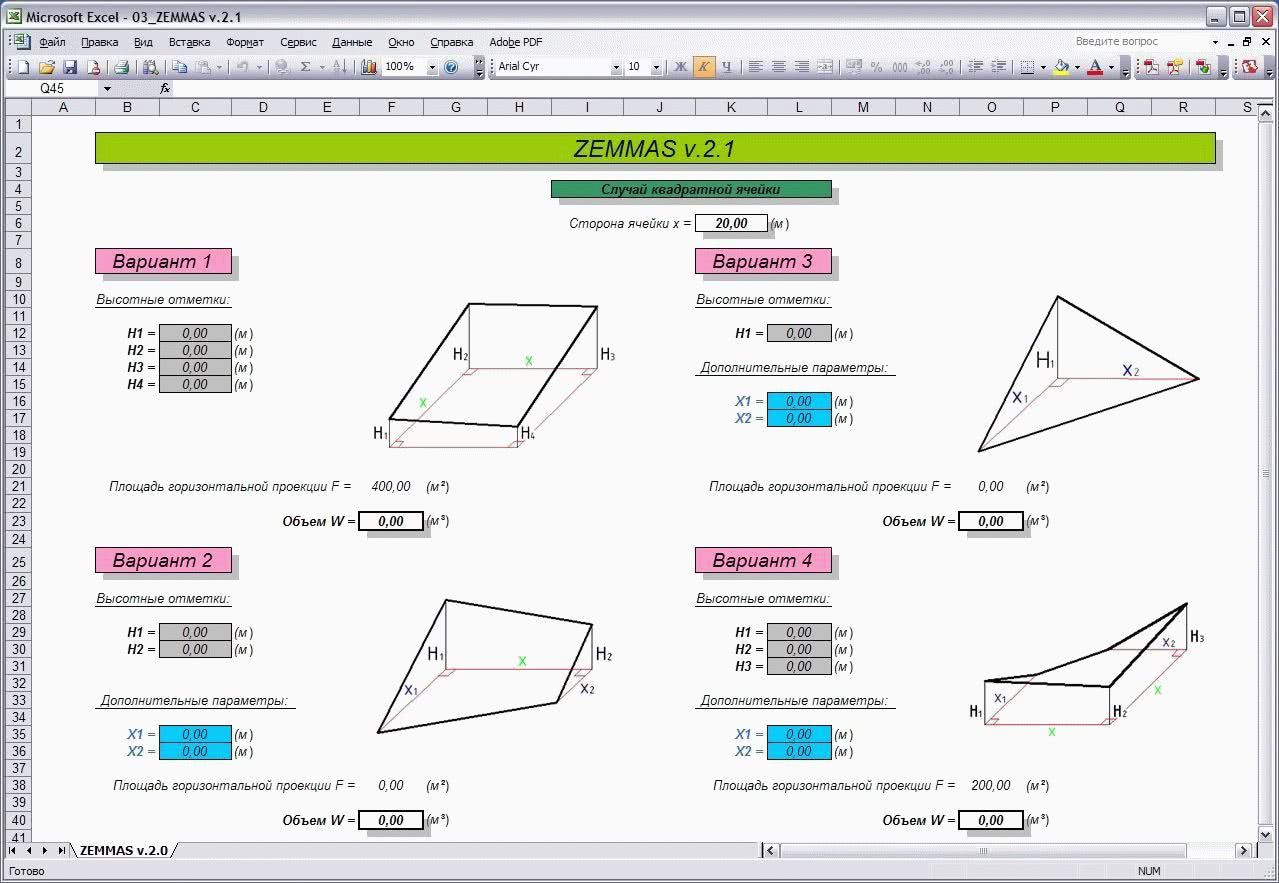

Если применять возможности калькулятора, то можно посчитать площадь и объём траншеи. Это даст возможность определиться с количеством грунта, а также подобрать самый удобный метод для прокладывания.

При различной ширине низа и верха необходимо дополнительно рассчитать полезный объём и объём откосов. Также есть возможность определить стоимость работ. Таким образом, можно принять решение – делать работу самому или довериться профессионалу.

Использование калькулятора

Для экономии времени можно воспользоваться специализированным калькулятором. Он поможет определить все необходимые параметры, для чего достаточно ввести такие показатели:

• длина и ширина верхней части конструкции;
• длина и ширина дна;
• глубина постройки.

Желательно производить вычисления в метрах. Это даст возможность получить более точные результаты.

Расчет объема круглого котлована

Пример 5. Найти объем круглого котлована под дымовую трубу котельной. Глубина котлована — 5 м, стенки — отвесные, диаметр котлована равен 10 м. В этом случае объем равен площади дна котлована, умноженной на его глубину. Смотрите рис. 14.

Площадь круглого дна равна диаметру его, умноженному на самого себя и еще на число 3,14 (π) и поделенному на 4, т.е.:

(10х10х3,14)/4=314/4=78,5 кв. м,

а объем котлована будет равен:

78,5х5=392,5 куб. м.

Чем более неровна поверхность земли, тем меньше должно быть расстояние между смежными поперечными профилями выемок и насыпей при подсчете их объемов.

На рис. 15 показано, в каких местах надо брать поперечные площади насыпи при сильно волнистой поверхности земли. На рис.15 1, 2, 3 и. т. д. означают те места, где надо брать площади, а l¹, l² и. т. д. — расстояние между ними.

Объем участка II насыпи будет равен площади 2+ площадь 3, деленной пополам и умноженной на расстояние l².

Объем всей насыпи равен сумме объемов участков I, II, III и. т. д.

Простейшими приборами для измерения длины, ширины и высоты земляного сооружения является мерная лента и рулетка.

Мерная лента делается из тонкой стали шириной 2-3 см. Длина ленты — 20 м. Лента разделена на метры, полуметры и дециметры (дециметр равен 10 см) (рис. 16).

Рулетка — это тесьма длиной 5, 10 или 20 м, заключенная в футляр, в котором она наматывается на ось, пропущенную поперек футляра (рис. 17). Деления на тесьме имеются метровые, дециметровые и сантиметровые.

Оптимальным вариантов для замера в данный момент является лазерная рулетка и теодолит с нивелиром.

Укажите обязательные размеры

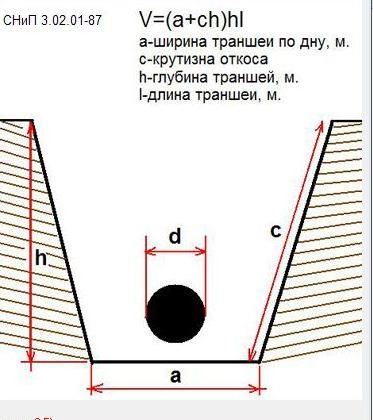

L — Общая длина траншеи или канавы. A — Ширина в верхней части. B — Ширина дна. H — Глубина траншеи.

Программа посчитает объем и площадь поверхности траншеи. Если ширина верха и дна траншеи разные, то будет дополнительно рассчитаны полезный объем C и объем откосов D.

Расчет объема траншеи

Для прокладки коммуникаций, теплопроводов, канализации или установки ленточного фундамента на вашем участке может возникнуть необходимость в рытье траншеи. Можно пригласить для этого специалистов, а можно выполнить эту работу самостоятельно. Но и в том, и в другом случаях вам нужно будет знать некоторые характеристики траншеи. Рассчитать их вам поможет наша программа. На основании длины, ширины и глубины траншеи она определит ее объем и площадь поверхности. В том случае если ширина верха и дна траншеи различаются, будет рассчитан также и полезный объем откосов. Расчет объема траншеи поможет вам не только облегчить себе работу, но так же вычислить стоимость земельных работ, если вы все же решите воспользоваться услугами специалистов.

Прокладка траншеи

Существует три способа рытья траншей. Это рытье траншей вручную, при помощи ручного траншеекопателя или траншейного экскаватора. К первому случаю обычно прибегают там, куда нет доступа специальному оборудованию. Это довольно трудоемкий способ рытья траншей, на который сильно влияет качество грунта. Ручные траншеекопатели сокращают время проведения подобных работ. Его можно купить, либо взять в аренду. Можно также заказать рытье траншеи в специализированной фирме. Тогда его выполнит профессионал. Экскаватор используется там, где на участок может проехать строительная техника, а также там, где имеет место большой объем работ. Прежде чем арендовать такой экскаватор следует выяснить ширину дна траншеи, чтобы подобрать машину с размером ковша, который ей соответствует. Если вы решили рыть траншею самостоятельно, прежде всего вам следует знать, что для разного типа работ требуются траншеи определенной глубины. Так, например, для прокладки кабелей, как правило, роются траншеи глубиной порядка 70 см. А для канализации требуются более глубокие траншеи. При этом желательно, чтобы глубина эта была на полметра больше глубины промерзания почвы. На ширину траншеи так же влияет тип проводимых работ. Наименьшая ширина траншеи измеряется по дну и должен соответствовать типу и размеру укладываемых в нее труб.

Общие рекомендации по проведению работ

Они включают такие обязательные этапы:

Исследования и анализ. Без получения достоверных данных по составу грунта, его подвижности, пучинистости, уровню грунтовых вод и промерзания или паводковой обстановке рыть котлован и возводить заглубленный фундамент очень опасно. На первом этапе необходимо проведение геолого-изыскательских мероприятий, анализа климатических наблюдений, оценки сейсмической обстановки.

Проведение расчетов, разработка проекта. На этой стадии нужно выбрать тип конструкции и параметры фундамента.

Подготовительный этап. От него во многом зависит качество всего строительства. Площадка должна быть тщательно выравнена с использованием нивелира. Растительность необходимо полностью удалить, а корни деревьев выкорчевать. Снятие плодородного слоя производится на глубину до 30 см.

Рытье котлована. Прежде всего, исходя из финансовых и физических возможностей, определяется способ проведения работ

Конечно механизация процесса облегчает труд и ускоряет строительство, но она требует значительных затрат, а также организации подъездных путей
Важно особое внимание уделить технике безопасности. При значительной глубине обрушение стенок может привести к травмам, поэтому их укрепление становится необходимым этапом

Избавление от лишнего грунта
Объем обратной засыпки легко оценить уже на стадии проектирования

Весь остальной грунт нужно куда-то утилизировать. Обычно приходится его вывозить, для чего следует заранее проработать подъезд и маршрут специальной техники.

С учетом всех этапов подготовки котлована следует реально оценить свои силы. Если нет возможности все сделать своими руками, то можно нанять специализированную организацию. Примерная стоимость земельных работ составляет 550-600 руб/м³. Следует также приплюсовать затраты на вывоз земли — в среднем 200-300 руб/м³.

Рытье котлована под фундамент только кажется простым мероприятием. Этот этап строительства требует внимательного подхода, анализа условий и проведения необходимых расчетов. Только правильное осуществление работ с учетом действующих норм и правил обеспечит возведение надежного основания для любого сооружения.
