Как рассчитать объем и высоту колец канализационных колодцев

Калькулятор расчета объёма жидкости в цистерне онлайн

Инструкция для калькулятора количества и объема жидкости в цистерне

Размеры вводите в миллиметрах:

D – диаметр емкости можно замерить рулеткой. Необходимо помнить что диаметр – это отрезок наибольшей длины, соединяющий две точки на окружности и проходящий через ее центр.

H – уровень жидкости замеряют, используя метршток, но если такого инструмента нет под рукой, воспользуйтесь обычным стержнем из проволоки или деревянной планкой подходящей длины. Соблюдая меры безопасности, опустите строго вертикально стержень в цистерну до дна, отметьте на нем уровень, достаньте и измерьте рулеткой. Также определить H можно, измерив, расстояние от верха цистерны до поверхности жидкости и отняв этот показатель от значения диаметра.

L – длина емкости.

Если необходим чертеж в бумажном виде, целесообразно отметить пункт «Черно-белый чертеж». Вы получите контрастное изображение и сможете его распечатать, не расходуя зря цветную краску или тонер.

Нажмите «Рассчитать» и получите следующие данные:

Объём емкости – этот параметр характеризует полный объём цистерны, т.е. какое максимальное количество жидкости в кубических метрах или литрах может в нее поместиться.

Количество жидкости – сколько вещества находится в цистерне на данный момент.

Свободный объём позволяет оценить, сколько жидкости еще можно залить в емкость.

В результате, Вы получаете расчет не только объема цистерны, но и объема жидкости в неполной цистерне.

Изделия из металла следует периодически красить, тогда срок их службы значительно возрастет. Зная площадь передней поверхности, площадь боковой поверхности и общую площадь емкости легко оценить необходимое количество лакокрасочных материалов для обработки всей емкости или ее отдельных частей.

Достоинства канализационного колодца из бетонных колец

Специалисты выделяют следующий ряд плюсов:

  1. Безусловно, это очень прочное сооружение. Дело в том, что бетонные кольца производят с помощью метода вибропрессования. Это помогает достичь идеальной надежности колец. А это, конечно, позволяет говорить о том, что колодцы из такого материала прослужат очень долго.
  2. Бетонные кольца весьма плотно стыкуются друг с другом, что влияет на хорошую гидроизоляцию конструкции, даже если происходит небольшое движение грунта.
  3. Простота установки. При этом все же не обойтись без услуг спецтехники. Справиться самому здесь не получится.
  4. Несомненно, что к канализационному колодцу необходимо будет подводить трубопровод. Сделать это не составит труда, потому как сегодня в продаже есть бетонные кольца с необходимыми отверстиями для труб.
  5. Такой колодец легко обслуживать в ходе эксплуатации. Внутри бетонных колец предусмотрены скобы, которые пригодятся в случае необходимости проверить колодец изнутри (прочитайте: “Канализация из бетонных колец – устройство по правильной схеме”). Что касается очищения колодца от стоков, то не забывайте, что его глубина не может быть более трех метров. Ведь шланг ассенизаторской машины рассчитан именно на такую глубину. В противном случае тщательная очистка дна будет невозможна.

Виды бетонных колец для колодца

Данные нормативы устанавливают и размер бетонных колец для колодца, и любые отклонения от заданных стандартов недопустимы. Они могут различаться по двум основным параметрам: диаметр колец для колодца и его высота. Все прочие эксплуатационно-технические характеристики, такие как прочность, плотность, сопротивляемость механическим нагрузкам, должны быть не ниже определённых ГОСТом показателей.

Сегодня существует несколько основных видов железобетонных колец. Поэтому, прежде чем выбрать тот или иной вариант, следует внимательно ознакомиться с основными типами этих изделий, а также с областью их применения.

Все бетонные кольца подразделяются по области использования:

  • Канализационные.
  • Коллекторные.
  • Водозаборные.
  • Защитные, предназначенные для прокладки подземных коммуникаций: электрокабелей, газовых и водопроводных труб.

По своей конструкции и технологическим свойствам ж/б кольца бывают:

  • С гладким торцом.
  • С замковым торцом. По периметру их торцевой части имеется специальная выемка-замок, упрощающая монтаж и увеличивающая герметичность стыков.
  • Предназначенные для создания опорной основы.
  • Доборными элементами.

Проведение монтажных работ

Перед началом строительных работ следует составить подробный план и выбрать подходящее место. Помимо желания сохранить эстетичный вид ландшафта следует учесть, что выгребная яма должна располагаться:

  • не менее, чем в пяти метрах от жилого дома;
  • не менее, чем в 30 метрах от источника питьевой воды;
  • в месте, доступном для въезда спецтранспорта ассенизаторов.

Чтобы сделать двухкамерную выгребную яму из бетонных колец, необходимо:

  • Выкопать в подходящем месте два котлована (иногда достаточно одного просторного котлована).
  • Забетонировать дно котлована, в котором будет сооружен отстойник. После высыхания в бетоне почти неизбежно образуются трещины, которые обязательно следует заделать, чтобы обеспечить достаточную герметичность. Этот этап займет примерно неделю или немного больше.

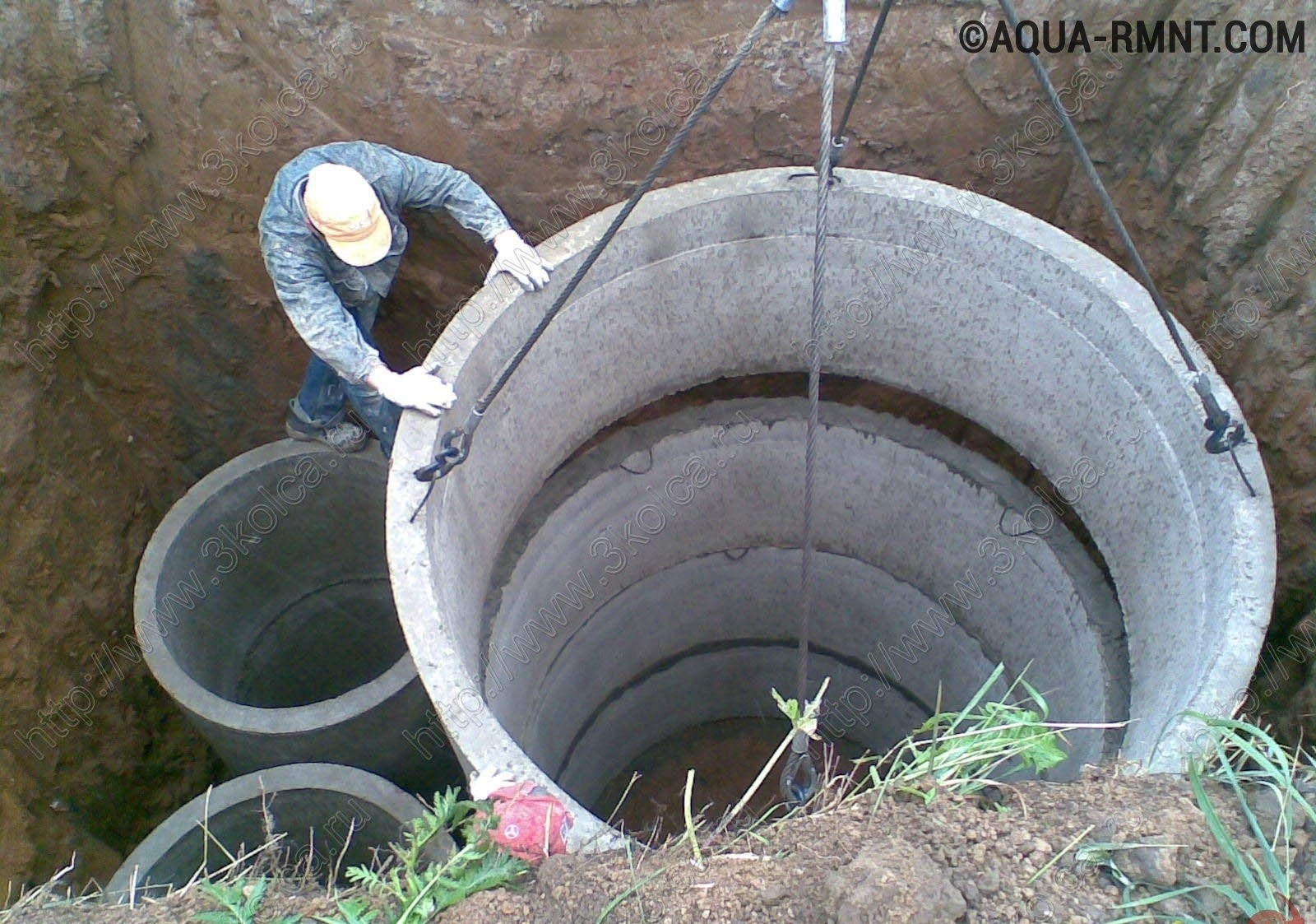

Опускать бетонные кольца в котлован следует осторожно, чтобы не повредить конструкцию

Какие требования содержит ГОСТ 8020-90 на колодезные кольца? Каких видов и размеров бывают эти изделия? Сколько они стоят?

На эти и многие другие вопросы мы ответим в статье.

Преимущества и недостатки ж/б колец

Кольца для канализации чрезвычайно долговечны и дешевле, чем подобные изделия для питьевой воды. Дело в том, что выбирая элементы для устройства колодца, необходимо интересоваться, какой именно раствор применялся для обмазки формы во время литья. Для изготовления колодезных колец для воды используется обычно обмазка на основе воска, она дороже, но такие кольца не будут оставлять на воде следы и разводы. К другим преимуществам канализационных колец относят:

  • высокая долговечность, обусловленная применением высококачественной бетонной смеси, срок эксплуатации изделий может сильно превышать гарантийные 50 лет;
  • кольца полностью водонепроницаемы и стойки к грунтовым водам;
  • в состав колец входят специальные пластификаторы, которые придают им свойства морозоустойчивости;
  • установка колец проводится просто и достаточно быстро;
  • канализационные кольца универсальны, их можно использовать для проводки коммуникаций и различных трубопроводов, а также для устройства смотровых люков;
  • простота в обслуживании и очистке продиктована гладкой поверхностью кольца;
  • кольца устойчивы к влиянию агрессивных сред.

Существуют также и некоторые недостатки. К ним в первую очередь относится большой вес. Кстати, высчитывать вес для каждого кольца нет необходимости, типовые размеры и вес, им соответствующий, приведены в отдельной таблице. Затруднённая транспортировка и монтаж с применением подъёмных механизмов также осложняют процесс возведения канализацонных шахт, а кроме того, для работы тяжёлой техники иногда приходится жертвовать определенным участком плодородного слоя почвы.

Размер колец для колодца по ГОСТу

Для изготовления колодезных колец используют бетон марки М200. Его компоненты: цемент, песок, щебень и вода. Для улучшения прочностных характеристик в форму устанавливается стальная арматура

Не все заводы выпускают такую продукцию.

Размеры колец для колодца из бетона: внутренний диаметр, высота и толщина стенки

Расшифровка маркировки

Для питьевых колодцев часто используют только один тип колодезных колец — КС. В маркировке дальше идут две цифры через точку. Например, КС 10.6. Первая цифра — это внутренний диаметр, указанный в дециметрах. Один дециметр равен десяти сантиметрам. Чтобы узнать диаметр кольца в сантиметрах, эту первую цифру надо умножить на десять (по сути, просто добавить ноль в конце). Например, КС 10.6 — внутреннее сечение 10*10= 100 см. КС 15.9 — 15*10 = 150 см.

Маркировка бетонных колец указывает внутренний размер и высоту

Вторая цифра в маркировке колец для колодца — высота в дециметрах. Перевод аналогичен: надо умножить на 10 (после цифры дописать ноль), получим сантиметры. Рассмотрим все те же примеры: КС 10.6 — высота 60 см (по ГОСТу высота 590 мм, то есть 59 см). Для КС 15,9 — высота кольца 9*10 = 90 см (по ГОСТу — 890 мм, то есть 89 см).

В пункте ниже есть выдержка из ГОСТа 8020-90, в котором указаны точные размеры. Если посмотреть на цифры, видим, что высота везде в маркировке стоит округленная. Показана больше, чем должно быть по нормативу. Так что имейте в виду, что по факту высота будет меньше на 1 см. И это не отклонение, а соблюдение ГОСТа. Например, КС 10.6 — в высоту по стандарту 59 см, а если расшифровать, то получается 60 см. Это стоит учесть и при измерениях.

Какие бывают размеры колодезных колец

Принято определять размер колец для колодца по внутреннему диаметру. Именно он и указывается при маркировке. Наружный диаметр может быть больше или меньше — в зависимости от того, нормальной прочности кольцо или усиленное. В таблице указаны параметры для изделий нормальной прочности.

  • КС 7.3 и КС 7.9. Размер внутри — 70 мм, две высоты — 29 см и 89 см. Они используются редко, так как маловаты. Могут применяться для небольших ливневых систем. Но там чаще ставят пластиковые — они практичнее и легче.
  • Следующий размер — метровые КС 10.3, КС 10.6 и КС 10.9. Внутреннее сечение — 100 см, три возможных высоты: 29 см, 59 см и 89 см. Это практически самые ходовые габариты. Оптимальный размер КС 10.6 — они проще в установке чем те, которые на 90 см.
  • Редко встречается размер КС 13.9. Его по каким-то причинам заводы игнорируют. Размер колец типа КС для стенок
  • Следующая ходовая позиция — на полтора метра в диаметре. КС 15.6 и КС 15.9. Этот размер колец подходит, если надо хранить большие объемы. Его иногда применяют для питьевых колодцев, но чаще для септиков или отстойников.
  • Двухметровые колодезные кольца есть в трех размерах: КС 20.6, КС 20.9 и КС 20.12. Применяют их обычно для септиков. Собирают иногда и питьевые колодцы, если надо обеспечить большой расход воды. Как видите, тут впервые встречается высота кольца 119 см (в маркировке 12 после точки). Таблица размеров колодезных колец с указанием толщины стенки и массы
  • Самый большой размер колец для колодца — два с половиной метра. КС 25.12. В быту они применяются редко, так как установить без спецтехники их нереально.

Если говорить о массе колец, то она зависит от нескольких факторов. Первый — марка бетона, тип заполнителя. Второй — количество и размеры (масса) арматуры. Третий — толщина стенки. Так что у каждого производителя масса получается своя. Выше приведена таблица одного из заводов

Так что те, которые будут изготовлены по стандарту, будут примерно в два раза тяжелее

Цены колец

Ценовую политику формирует рынок, и потому в разных регионах одно и то же изделие будет стоить по-разному, но везде цена его находится в прямой зависимости от размеров. И если за КС 7.3 придется заплатить от 700 руб., то за КС 20.9 — уже около 4,5 тыс. руб. Покупка у производителя дает экономию на 5-15 % по сравнению со строительными рынками. Но, составляя смету, кроме трат на кольца, заказчик должен иметь в виду и другие расходы:

  • на рытье котлована под сооружение;
  • на доставку продукции;
  • на монтажные работы;
  • сооружение колодезного домика (по желанию);
  • на дополнительные материалы, например, на цемент для герметизации швов или на гальку для фильтрационного дна колодца.

Сотрудничать имеет смысл с одним поставщиком. Во многих случаях это принесет дополнительные выгоды в области сервиса, доставки и информационной поддержки.

Проведение монтажных работ

Перед началом строительных работ следует составить подробный план и выбрать подходящее место. Помимо желания сохранить эстетичный вид ландшафта следует учесть, что выгребная яма должна располагаться:

  • не менее, чем в пяти метрах от жилого дома;
  • не менее, чем в 30 метрах от источника питьевой воды;
  • в месте, доступном для въезда спецтранспорта ассенизаторов.

Чтобы сделать двухкамерную выгребную яму из бетонных колец, необходимо:

  • Выкопать в подходящем месте два котлована (иногда достаточно одного просторного котлована).
  • Забетонировать дно котлована, в котором будет сооружен отстойник. После высыхания в бетоне почти неизбежно образуются трещины, которые обязательно следует заделать, чтобы обеспечить достаточную герметичность. Этот этап займет примерно неделю или немного больше.

Произвести тщательную заделку швов и гидроизоляцию сооружения, например, с помощью цементного раствора и жидкого стекла, битума и т.п.

Опускать бетонные кольца в котлован следует осторожно, чтобы не повредить конструкцию

Какие требования содержит ГОСТ 8020-90 на колодезные кольца? Каких видов и размеров бывают эти изделия? Сколько они стоят?

На эти и многие другие вопросы мы ответим в статье.

Расчёт объёма колодца — онлайн калькулятор

Инструкция к онлайн калькулятору по расчету объема и стоимости колодца

Значения размеров заполняйте в метрах:

H – глубина колодца, зависит от его назначения: ревизионный (для установки приборов контроля и учета, арматуры, эксплуатации сети) или водоснабжающий. Глубина ревизионного колодца, как правило, определяется глубиной залегания коммуникаций в соответствии со СНиП 2.04.03-85. H колодезя обеспечивающего водой определяется тем, насколько глубоко залегает водоносный пласт в районе Вашего участка. Узнать этот параметр точно возможно с помощью геоморфолога (это специалист по рельефу поверхности) или разведывательного бурения, однако для определения примерной стоимости копки колодезя достаточно поинтересоваться у соседей, какой глубины их колодцы. Зачастую вода, пригодная для хозяйственных нужд (полив, стирка) находится на глубине до 15 метров под землей, а для питья и приготовления пищи – глубже.

Важно: питьевая вода – должна соответствовать требованиям ГОСТ 2874-82 и СанПиН 4630-88. D1 – верхний диаметр колодца, этот размер определяется тем, какие бетонные кольца вверху колодца Вы будете использовать

Параметры колец регламентируются ГОСТ 8020-90, а также ДСТУ Б В.2.6-106:2010 (от 0,7 м до 2 м). Для канализационного коллектора следует выбирать диаметр больше (2 м вариант часто является оптимальным). Это способствует хорошему дренажу сточных вод. Для газопроводных и электромонтажных магистралей диаметр колодца выбирают исходя из удобства монтажа и надежности защитной конструкции. Для водоносного колодца предпочтительный небольшой диаметр (до 1 м), поскольку в таком случае уровень воды будет значительно выше и ее легче будет достать. Однако слишком малый размер затруднит  чистку обслуживание

D1 – верхний диаметр колодца, этот размер определяется тем, какие бетонные кольца вверху колодца Вы будете использовать. Параметры колец регламентируются ГОСТ 8020-90, а также ДСТУ Б В.2.6-106:2010 (от 0,7 м до 2 м). Для канализационного коллектора следует выбирать диаметр больше (2 м вариант часто является оптимальным). Это способствует хорошему дренажу сточных вод. Для газопроводных и электромонтажных магистралей диаметр колодца выбирают исходя из удобства монтажа и надежности защитной конструкции. Для водоносного колодца предпочтительный небольшой диаметр (до 1 м), поскольку в таком случае уровень воды будет значительно выше и ее легче будет достать. Однако слишком малый размер затруднит  чистку обслуживание.

D2 – нижний диаметр, зависит от используемых колец в донной части колодца.

Если диаметр колодца одинаковый вверху и у дна, введите равные значения для D1 и D2.

Также укажите стоимость выполнения земляных работ за 1 кубический метр, цену вывоза грунта (за 1 м3) в Вашем регионе и нажмите «Рассчитать».

В результате калькулятор высчитает объем колодца (т.е. сколько кубометров земли нужно вынуть для достижения водоносного горизонта), стоимость копания колодца, вывоза грунта и итоговую стоимость указанных работ. Такие данные позволяют оценить реальный уровень финансовых затрат на сооружение колодца и привлечь необходимое количество техники и рабочих для получения хорошего результата. Кроме того, при эксплуатации колодца необходимо его периодически дезинфицировать (желательно 1 раз в год). Посчитав кубатуру колодца легко рассчитать правильное соотношение антибактериальных и обеззараживающих реагентов.

Как рассчитать объем ЖБ колец

Для того чтобы определить объем колец канализационных колодцев, следует воспользоваться специальной таблицей соотношения размеров и показателей объема.

Тут вы можете видеть такие показатели как внутренний диаметр изделия, толщина его стенки, а также объем.

Соответственно, для того чтобы определить, какие все-таки нужны кольца ЖБИ для канализации, изначально нужно посчитать общий объем колодца.

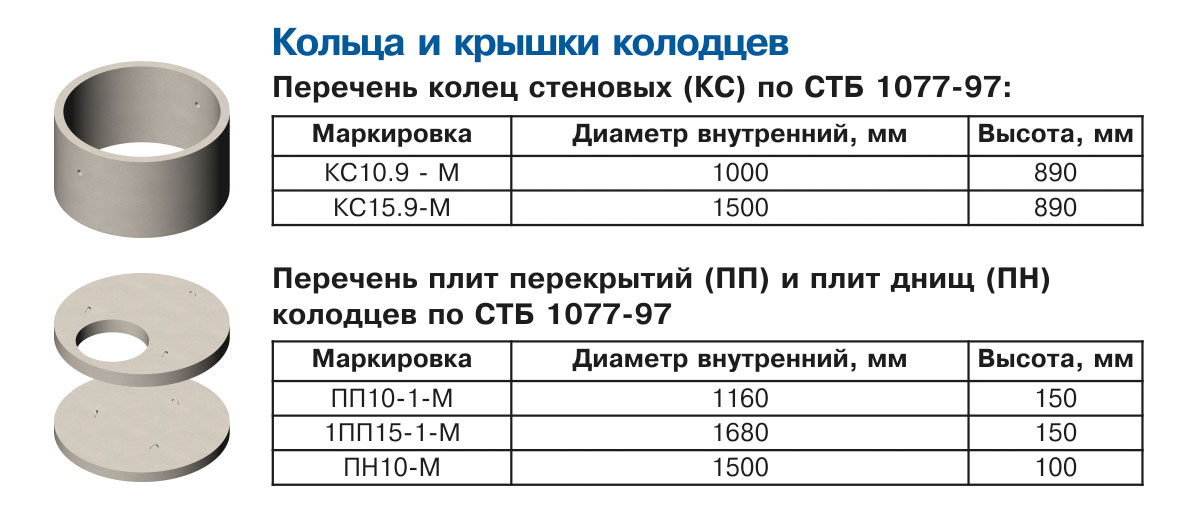

Таблица ЖБ колец

Расчеты будут вестись по очень простой формуле.

Тут потребуется перемножить три показателя:

  • количество человек, постоянно проживающих в доме. Возьмем, к примеру, 5;
  • дневная норма воды на одного человека в литрах. На сегодня этот показатель составляет 200 литров;
  • количество дней, в течение которых стоки полностью перерабатываются. Это 3 суток.

ЖБ кольца на 3 кубометра вместе

Таким образом, произведя несложный расчет: 5*200*3, мы получим 3000 литров.

Переведя этот показатель в кубические метры, получим 3м3.

Именно такой объем должен иметь канализационный колодец для семьи из 5 человек.

Расчёт внутреннего объёма

Внутренний объем кольца считается по простой формуле. Здесь нужно перемножить R2 – радиус на высоту изделия и на 3,14 – постоянную величину.

Соответственно, чтобы получить радиус кольца, нам нужно выполнить расчет в обратном порядке.

Мы делим общий объем на 3,14 и на высоту колодца, которая в нашем случае составляет 2,3 метра при общей глубине 2,5 метра.

Так получается формула: R2=3/2,3/3,14. В результате радиус будет равен 0,65 м.

Так получается, что диаметр канализационного колодца должен быть равным 1,3 м. Такие изделия не выпускают, поэтому берем кольца диаметром 1,5 м.

Альтернатива септику из колец

Септик из литого бетона

Септик своими руками – схема которого приведена ниже – соорудить не сложно.

Схема монолитного септика

Для этого необходимо будет закупить бетонные кольца, раствор бетона, пластик высокой прочности, сталь и кирпич. Септик требуется оборудовать люком из прочных материалов.

После того, как все материалы закуплены, выполняются следующие шаги:

  1. Роются траншеи для труб и основные рамы.
  2. Затем устанавливаются трубы, после чего производят опалубку.
  3. Далее выполняется бетонирование, равномерно сверху вниз.
  1. Пока бетон твердеет, устанавливают завершающий колодец, для этого можно использовать кирпичную кладку в разрядку.
  2. После того, как бетон окончательно высохнет, требуется закрыть верхнюю часть отсеков септика крышей, в которой должно быть место для смотровой трубы, а также для смотровых люков.

Изготовление колец в домашних условиях

Изготовление бетонных колец самостоятельно в домашних условиях будет полезно, если человеку требуется для строительных целей не менее десятка колец. Если же их нужно меньше, то рекомендуется приобрести уже готовые изделия.

Технология производства бетонного кольца в домашних условиях будет следующей:

  1. К торцам прочной стальной отливочной формы, которая состоит из двух колец, приваривают ребра жёсткости и крепят по всей длине соединительные пластины или ненужные дверные полотна. Перед бетонированием пластины или полотна стягивают полукольца в единую конструкцию.
  2. Для подъёма и опускания колец при помощи крана в форму устанавливают четыре монтажные петли и их загнутые концы углубляют в бетон.
  3. Изготовление бетонной смеси начинается с замеса раствора, состоящего из трёх компонентов: 3 части песка, 1 часть цемента и 1 часть щебня. Воду добавляют небольшими порциями до достижения бетонной смесью равномерной густой консистенции. Рабочая консистенция должна быть такой, чтобы она равномерно распределялась внутри формы.

Типы колец

Классифицируют бетонные кольца согласно типу конструкционного исполнения стандартных размеров и по нормам ГОСТа.

По типу конструкционного исполнения стандартных размеров диаметр колец варьируется в интервале от 7 до 20 дм, а их высота – от 1 до 10 дм.

Согласно стандартизированным нормам бетонные кольца производят следующих типов:

  1. Вспомогательные (КО). Они производятся под заказ в случае необходимости кольца нестандартного размера или формы. Обе разновидности вспомогательных колёс, доборные и опорные, используются при установке сложных технологических объектов, дренажных систем, а также для обустройства поворотов инженерных коммуникаций и при сооружении горловины колодца.
  2. Сборные. Такие конструкции изготавливаются только в заводских условиях, поэтому они будут успешно и долго использоваться в любых условиях. Они имеют улучшенные технические характеристики, огнеупорность, а также повышенную морозостойкость и защиту от влияния коррозии.
  3. Стеновые (КС). Эти кольца не содержат дополнительных крепёжных элементов, поэтому они чаще всего используются в качестве горловин колодцев. Они легко монтируются: кольца поочерёдно укладывают друг на друга и проводят герметизацию швов при помощи бетонного раствора.
  4. С днищем (ПН). Такие конструкции оснащены герметичным дном, которое не пропускает воду. Их чаще всего используют для обустройства канализационных и септичных колодцев, а также камер отстойников. Дно способно обеспечить защиту от грунтовых вод остальной конструкции, а также предотвратить попадание из бетонной ёмкости вредных веществ в грунт.
  5. С замком. Бетонные кольца с замком являются довольно надёжной конструкцией, которая позволяет обеспечивать герметичность стыков и повышать устойчивость к воздействию факторов окружающей среды.
  6. С плитой перекрытия (ПП). Такие кольца лучше всего подойдут для монтажа колодцев с большой глубиной. Плита перекрытия придаст бетонной конструкции большую прочность и надёжность в использовании.

Виды бетонных колец

Выделяют такие рзновидности:

Кроме стандартных изделий производятся те, у которых есть пазы для сборки.

  • Железобетонные. Элементы соединены между собой цементным раствором и скобами из железа.
  • Еврокольца. Изделия европейского образца со специальными пазами, благодаря которым элементы надежно сцепляются вместе.

Железобетонные изделия в свою очередь делятся на такие подтипы:

  • ремонтные;
  • сборные;
  • опорные;
  • доборные;
  • кольца с замком, с дном;
  • изделия с крышкой.

По виду конструкции выделяют:

  • водозаборные;
  • для канализации;
  • коллекторы;
  • для прокладки коммуникаций под землей, газопровода.

Размеры и объемы

У каждого вида таких изделий есть свои параметры.

Параметры изделий выглядят следующим образом:

  • Средняя высота: 10—100 см.
  • Толщина стенок: 0,7—1,20 см.
  • Диаметр изнутри: 70—200 см.
  • Вес конструкции: 46—2 300 кг.

Согласно нормам ГОСТа 8020–90, на всех бетонных изделиях должна присутствовать маркировка:

  • КЛК — используются для комплектации городских ливневых канализаций и водостока.
  • КВГ — изделия, предназначенные для монтажа газопровода и водопроводных колодцев.
  • КО (КО 6) — опорное, для фундамента колодца.
  • КС (КЦ) — модели стеновые, которые устанавливаются в ограниченных условиях, обозначается, например, так: КЦ 10 10.
  • КСД — стеновое кольцо с днищем. КЦД 10 и КЦД 15 в основном используется для обеспечения герметизации колодца, чтобы ограничивать попадание грунтовых вод и стоков. КЦД 7— наименьшая плита днища, которую устанавливают в колодцах с диаметром 7 дм. К такой плите идут модели КС 7 3 и КЦ 7 9.
  • КФК — системы дренажные и сети коллекторов.

или cкачать в PDF (221.3 KB)

Типичные размеры бетонных колец

НазваниеДиаметр, D ммДиаметр, d ммВысота, h ммТолщина, ммОбъем бетона, куб. мВес, тонн
КС 7 3 (кц 7 3)840700290700.050.13
КС 7 9840700890700.050.38
КС 10 611601000590800.160.4
КЦ 15 916801500890900.41
КС 15 616801500590900.66
КЦ 20 9 (КС 20 9)220020008901000.591.48
КС 20 6220020005901000.390.98
К 7 10840700990700.170.42

Также в маркировке колец имеются и цифры. Расшифровка маркировки будет выглядеть следующим образом: КС-10—10. Это означает стеновое кольцо с толщиной стенок 100 и высотой 1000 мм (1 метр). Такие типоразмеры позволяют без труда выбрать изделие для обустройства собственной системы водоснабжения.

Цифры и буквы на самом изделии означают его определенные параметры.

Особенности работы септика

Щебеночная подушка

Щебеночная подушка используется и при отсутствии дна у фильтрующего колодца

Схема установки септика такова, что бетонные кольца необходимо скрепить между собой металлическими пластинами с болтами или скобами. Целью таких действий является предотвращение сдвига колец вследствие пучения грунта.

Гидроизоляция швов

Немаловажным фактором при монтаже является гидроизоляция швов. Обычной гидроизоляции не достаточно, так как она не обеспечивает полную изоляцию фекальных вод. Поэтому делают специальную изоляцию гидроизоляционными составами.

Внутренняя гидроизоляция швов и поверхности колец

  • Для внешней гидроизоляции бетонных колец используют обычный рубероид или специальную мастику.
  • Для внутренней гидроизоляции бетонных колец используются специальная мастика или жидкое стекло.

Внешняя гидроизоляция колец из бетона

Каждая секция септика должна иметь люк, который будет обеспечивать доступ к необходимой секции в любое время.

Как рассчитать объема септика?

Некоторое количество колец, установленных друг на друга, образуют колодцы, а те в свою очередь являются септиком — локальной системой очистки сточных вод. При этом первый колодец обязателен, поскольку он выполняет функцию очистки, остальные — фильтруют полученные стоки. Количество таких секций может быть разным.

Чтобы рассчитать объем бетонных колец для септика, используют формулу:

V = n * Q * 3/1000, где:

  • V — объем (измеряется в м3);
  • n — количество человек, которые проживают в доме;
  • Q — трата воды на одного пользователя (в сутки);
  • 3 — количество дней, требующихся для очистки стоков (согласно СНиП).

Это очень упрощенный вариант, но благодаря ему можно посчитать и вычислить объем септика для частного дома. Но стоит понимать, что результат получается приблизительный, поскольку в исходных данных используется расчет усредненного значения потребления воды на одного человека, проживающего дома. Оно равно показателю 300—350 литров. Но, прежде чем использовать показатель, стоит провести дополнительные исследования.

Устройство двухкамерной конструкции

Септик, состоящий из двух камер, является практичным очистным сооружением, способным осуществлять переработку органических отходов.

Механизм очистки построен на работе двух сообщающихся отсеков, внутри которых происходит разделение жидкой составляющей и нерастворимого твердого компонента путем отстаивания.

Каждый отсек двухкамерного сооружения отвечает за определенные задачи:

Дополнительная очистка внутри второй камеры достигается за счет щебеночного или гравийного фильтра. Он препятствует проникновению нерастворимых включений в грунтовые пласты.

Прошедшие такую очистку осветленные стоки существенно сокращают общий объем канализационной массы, благодаря чему можно значительно реже вызывать ассенизаторов для опорожнения автономных канализационных объектов.

Нередко вместо фильтрационных колодцев размещают поля фильтрации. Они представляют собой несколько проложенных параллельно траншей, дно которых устлано щебеночно-песчаной отсыпкой.

Сверху фильтрационной отсыпки уложены трубы с перфорированными стенками. Вся конструкция засыпана щебнем и песком и присыпана грунтом.

Виды, особенности конструкции

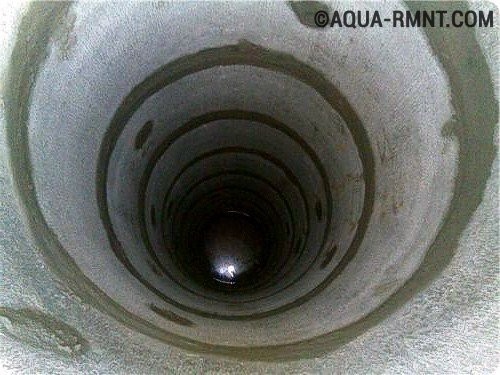

                Изначально
(пару десятков лет назад) канализационное кольцо представляло собой обычный отрезок бетонной
трубы с плоскими ровными краями. Они устанавливались друг на друга, соединялись
стальными скобами и дополнительно герметизировались песчано-цементным раствором.
Специальных добавок в бетонный
раствор при изготовлении не вносили, поэтому узлы системы были способны
впитывать влагу, что отрицательным образом сказывалось на их состоянии.

                Сегодня
эти изделия изготавливаются из специализированных сортов бетона. Кроме того, существуют
разные варианты конструкции:

  • еврокольца (с замковым соединением). При установке они прочнее соединяются друг с другом и не могут съехать относительно оси. Кроме того, во время монтажа устанавливают уплотнитель из синтетических материалов, гидроизолирующий соединение;
  • фильтрационные изделия. Они имеют сплошную перфорацию по всей поверхности и применяются для создания нижнего яруса фильтрационных колодцев;
  • доборные виды. Это те же бетонные кольца для канализации, размеры которых отличаются от стандартных. Применяются в качестве дополнения к обычным элементам, обеспечивают необходимую высоту колодца. Существуют разные варианты, с плоскими или фальцевыми торцами.

Маркировка Ж/Б колец и дополнительных
элементовсостоит из следующих обозначений:

  • КС (кольцо стеновое);
  • ПН или ПД (плита днища);
  • ПК или ПП (плита перекрытия);

В дополнение к буквенной
маркировке используются цифры, обозначающие размеры канализационных колец ЖБИ. Например,
маркировка КС 10-9 означает, что внутренний диаметр стенового кольца составляет 10 дм (или 1 м), а высота — 90 см. Помимо
размера, указывается
степень проницаемости бетона, обозначенная буквами:

  • О — особо низкая;
  • П — пониженная;
  • Н — нормальная.

Существуют также другие марки
колец:

  • КО — опорное кольцо. Устанавливается в нижней части сооружений;
  • КВГ — кольца для газо- или водопроводных колодцев;
  • КЛК — для ливневой канализации;
  • КФК — для коллекторной сети.

Кроме круглых, существуют квадратные канализационные
кольца. Они удобны тем, что могут быть установлены на любую плоскость, не
обязательно повторяющую форму внутреннего сечения изделия. Квадратные кольца ЖБИ для канализации,
размеры и параметры которых не столь разнообразны, как у круглых
изделий, используются преимущественно при создании камер для насосных станций,
емкостей в частных канализационных системах и т.п.

Поделитесь в социальных сетях:FacebookX
Напишите комментарий
