Ход выполнения работ
Хомут заземления
Выполнить заземление стационарной ванны в доме или квартире — не простая задача, требующая минимального набора знаний в электрике. Перед началом работ необходимо ознакомиться с основными пунктами ПУЭ (правила устройства электроустановок).
Выполняя подключение самостоятельно, важно следовать пошаговой инструкции. Так снижается вероятность совершить ошибку. Монтаж заземляющего проводника можно выполнить за четыре шага:
Монтаж заземляющего проводника можно выполнить за четыре шага:
- выбор материалов перед началом работы;
- подготовка инструмента для электротехнических работ;
- прокладка шины заземления;
- заземление электроприборов.
Заземляющий проводник
По правилам электромонтажных работ проводник заземления в жилом доме должен иметь сечение не менее 6 мм2. Оплетка кабеля изготовлена из ПВХ и имеет стандартный окрас желтого и зеленого цвета
Если используется болтовое соединение, важно выбирать нержавеющие элементы
Во время выполнения работ может потребоваться дрель со сверлом диаметром 6 мм. Отвертка PH, разводной ключ и инструмент для снятия изоляции. Если специальных клещей для оплетки нет, можно воспользоваться ножом. В отдельных случаях может понадобиться сварочный аппарат (касается заземления ванны с металлической основой).
Первым делом необходимо закрепить оголенный провод на специальной площадке в ванной. При снятии изоляции нельзя допускать повреждение жилы. Для приемлемого эстетичного вида шина убирается в короб, проводиться под ванной или закрывается штукатуркой. После прокладки провод подключается к заземляющей перемычке.
Электротехнические работы с чего начать
Выбор материалов что купить перед началом работы
Необходимый инструмент для заземления ванной своими руками:
- В первую очередь нужно приобрести специальный провод. Ничего рассчитывать и подбирать не нужно, готовые провода из меди, имеющие желто – зеленую изоляцию есть в наличии в любом магазине строительных материалов.
- УЗО с требуемым количеством Ампер. Всегда устанавливается в сухом помещении, где отсутствует влажность, то есть вне ванной комнаты. Стандартным выбором являются УЗО на 10 или 16А. При выборе устройства следует учитывать то, что в современном жилье присутствуют электрические приборы с повышенным уровнем энергопотребления, например электрическая духовка. Вследствие этого, при наличии таких устройств необходимо выбирать УЗО с повышенной мощностью.
- Коробка уравнивания потенциалов. Это специальное устройство из пластика, соединяющее все ветки заземляющего провода.
- Клеммы.
- Специализированные металлические хомуты для труб.
При проведении заземления чугунной ванны в квартире нужно обработать место присоединения устройства антикоррозийным средством, которое также можно приобрести в магазине стройматериалов. Обычно используется битумная мастика. Корпус акриловой ванны также рекомендуется обработать.
https://youtube.com/watch?v=pOCeEs1Krxk
Необходимый инструмент для электротехнических работ
Для электротехнических работ требуется практически стандартный набор электрика (необходимые инструменты):
- гаечный ключ;
- отвертка. Для электротехнических работ рекомендуется остановить выбор на индикаторной отвертке;
- сверло по металлу;
- тестер либо мультиметр. Данные приборы измеряют уровень напряжения в цепи. Они необходимы в том случае, когда неизвестно наверняка, есть ли заземление в розетке;
- сварочный аппарат (если есть необходимость);
- средства защиты;
- фонарик;
Прокладка шины заземления для квартиры
Современное многоквартирное здание должно включать в себя заземляющую шину, к которой может свободно подсоединиться и заземлиться любой из жильцов. Но не все дома имеют общедомовое заземление.
Когда в доме, как положено, есть необходимое общее устройство заземления, достаточно подключиться к нему через щиток на этаже.
Но как провести заземление в ванной комнате, если шина отсутствует?
Для проведения общего заземления требуется провести специальный медный провод до подвала, по всей длине стояка. Далее недалеко от дома на безлюдном участке нужно выкопать углубление, с глубиной до полутора метра, в которое помещается три металлических стержня, соединенных между собой сверху в виде треугольника полосой из стали посредством сварки, либо связывания толстым проводом. Затем провод, проложенный под землей и защищенный специальным рукавом, присоединяется к металлической конструкции. К такому контуру могут подключаться все жильцы и успешно заземляться.
https://youtube.com/watch?v=fYWA5cUkbuQ
Заземление всех приборов в ванной комнате
Для обеспечения максимальной безопасности приборов и объектов в ванной комнате рекомендуется провести не только заземление ванны, но и проделать ту же процедуру и с остальными приборами, имеющими непосредственный контакт с электросетью. Кроме того, помимо приборов, желательно провести заземление труб канализации и водопровода.
Процедура заземления ванны в квартире всегда должна выполняться на специализированный контур для заземления либо на общее заземление всего здания, на электрощите.
Важно помнить о том, что каждый прибор должен иметь своего отдельного проводника к контуру либо шине заземления. При этом проводник должен быть цельным. Итак, исходя из статьи, можно сделать вывод, что заземление – необходимая мера по обеспечению безопасности при пользовании ванной комнатой
Проведение заземления ванны в квартире исключает возможность получить сюрприз от соседа в виде разряда электричества, а также обеспечивает проведение водных процедур без страха за свою безопасность
Итак, исходя из статьи, можно сделать вывод, что заземление – необходимая мера по обеспечению безопасности при пользовании ванной комнатой. Проведение заземления ванны в квартире исключает возможность получить сюрприз от соседа в виде разряда электричества, а также обеспечивает проведение водных процедур без страха за свою безопасность.
Как происходит заземление ванны
Заземление – это специальная защита, которая при возникновении электрического заряда на определенном корпусе забирает ток и уводит его в землю. Современная электрическая техника, как правило, имеет специальные металлические канавки для проводов заземления. И если не предпринять определенные меры безопасности, человека может ударить током, в некоторых случаях это может иметь и довольно плохой конец.

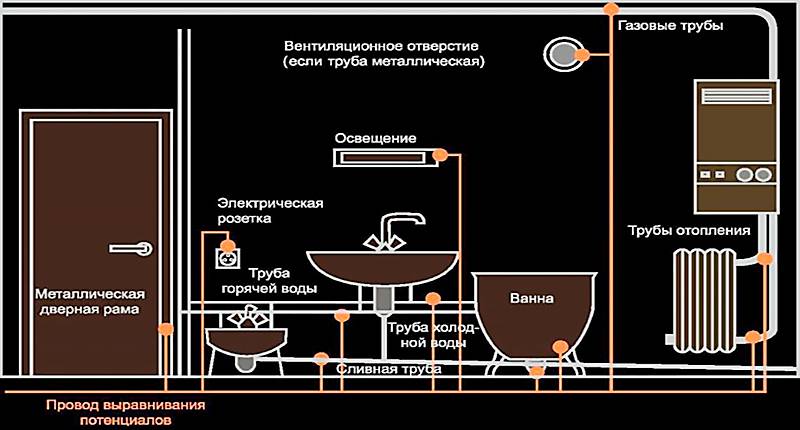

Схема заземления ванны.
Как отмечалось выше, ванная комната в этом плане является самым опасным местом. Так как именно там происходит скопление большого процента влажности при наличии разнообразного металлического оборудования и электроприборов. Угроза для жизни человека возникает потому, что довольно часто электрическая проводка сконструирована без соответствующих мер безопасности.
Очень важно сделать заземление ванны и предотвратить появление напряжения на предметах, находящихся в ванной комнате. Другие предметы ванной комнаты, не имеющие абсолютно никакого отношения к электричеству, например, водопроводные и сливные трубы, трубы центрального водоснабжения, радиаторы, ванны и раковины, могут также привести к трагическому финалу, если сработает плавкий предохранитель. В связи с этим сегодня многих интересует: зачем необходимо заземление ванны и как предотвратить возникновение опасного напряжения на предметах, расположенных в ванной
В связи с этим сегодня многих интересует: зачем необходимо заземление ванны и как предотвратить возникновение опасного напряжения на предметах, расположенных в ванной
Другие предметы ванной комнаты, не имеющие абсолютно никакого отношения к электричеству, например, водопроводные и сливные трубы, трубы центрального водоснабжения, радиаторы, ванны и раковины, могут также привести к трагическому финалу, если сработает плавкий предохранитель. В связи с этим сегодня многих интересует: зачем необходимо заземление ванны и как предотвратить возникновение опасного напряжения на предметах, расположенных в ванной.
Раньше эту проблему решали таким способом: корпус ванны соединяли с водопроводной трубой или канализационным стояком.
Но сегодня данный метод считается неактуальным, потому что соседи, проживающие ниже этажом, могут в любой момент в пределах своей квартиры поменять металлическую водопроводную трубу или канализационный стояк на оборудование из пластика.
Подключение разных видов ванн

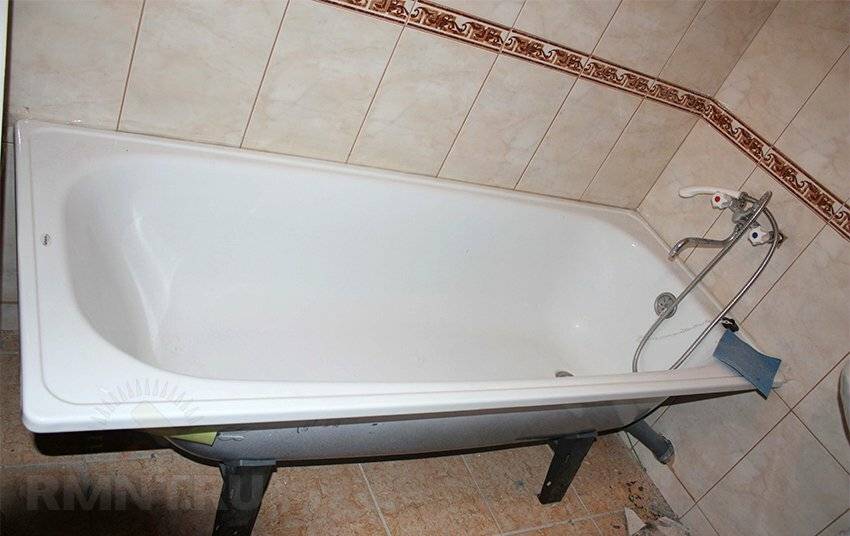

Подключение заземления к стальной ванне
Разные материалы ванн требуют индивидуального подхода. В обиходе встречаются несколько основных типов конструкций:
- чугунные;
- стальные;
- акриловые;
- старого образца;
- джакузи.
Стандартное заземление чугунной ванны происходит путем соединения токопроводящих элементов с заземленными трубами. Если говорить о современных изделиях, то в них уже предусмотрен лепесток для удобного монтажа кабеля. Все что нужно сделать — подключить многожильный проводник к устройству посредством гайки болта и шайбы.

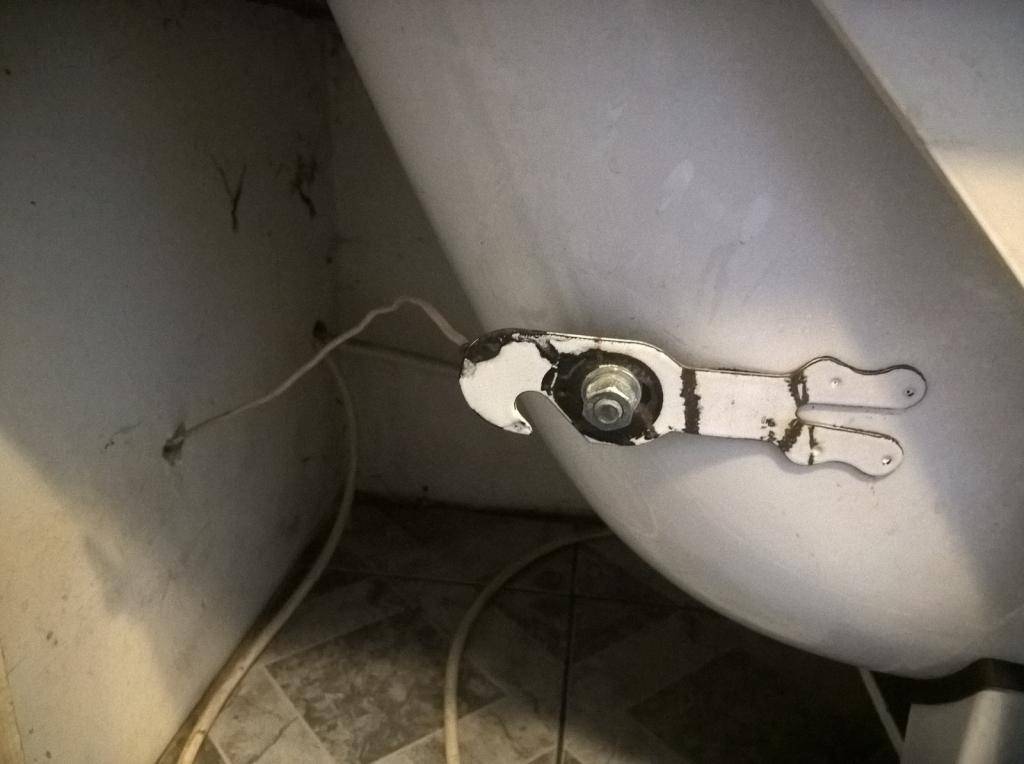

Заземление, присоединенное к ножке ванны
Стальные ванны можно обезопасить несколькими способами. Если к корпусу приварены металлические ножки, крепление производят с помощью болта и гайки. Также можно приварить провод непосредственно к стенке. Главное условие для хорошей передачи тока — отсутствие краски, лака или грунтовки.
Акрил — диэлектрик, а значит не способен пропускать через себя ток. Тем не менее акриловую конструкцию необходимо заземлить. Есть две причины, требующие выполнить комплекс работ. Первая — экструдированные ванны комплектуются металлическим корпусом. Вторая причина — акрил способен накапливать статическое электричество, особенно при набирании воды.
В ваннах старого образца не предусмотрены контактные площадки для заземляющего провода. Чтобы выполнить подключение требуется просверлить отверстие в ножке. Затем следует закрепить проводник болтовым соединением.
Маркировка и расшифровка кодов электроприборов

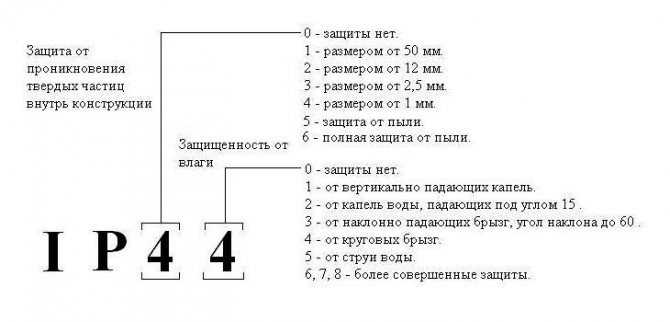

Все электроприборы имеют маркировку IPXY. В данной маркировке X — это степень защиты электроустройства от пыли, а Y — от воды.
В данном случае более важен последний показатель. Самое низкое значение — ноль — означает, что прибор вообще никак не защищен от влаги. И дальше по усилению влагозащитного качества. Шестой и седьмой класс имеют приборы, способные функционировать под водой.
Тем, кто решил оборудовать свою ванную комнату, необходимо выбрать для этого электроустройства, с показателем Y больше 4. Такие устройства надежно защищены от брызг. А приборы пятого класса могут выдержать поток воды.
Как заземлить современную чугунную или стальную ванну
Заземление современных ванн – это также довольно простой и быстрый процесс, и вряд ли у кого-либо возникнут трудности. Все ванны уже имеются специальные лепестки для проведения необходимых работ. Нужно всего лишь затянуть оголенный конец провода между шайбами и далее вывести второй конец на заземляющую шину. Подобный вариант является действенным и эффективным и гарантирует безопасность.
Что касается стальных ванн, тут тоже все предельно просто и ясно. Специальное «ушко» также присутствует и для работы не потребуется дрель. Для начала стоит зачистить эмалевое покрытие вокруг отверстия непосредственно на лепестке, и закрепить конец провода посредствам обжимного винта. Далее стоит действовать по аналогии с чугунной ванной, проблем никаких не возникнет гарантированно.
Стоит знать, что ни в коем случае нельзя подключать заземление к стальным ножкам ванной из стали или чугуна. Это связанно с тем, что между ванной и опорными элементами отсутствует нормальный контакт. Со временем стык между ножкой и поддоном может проржаветь или окислиться, что станет причиной отсутствия контакта.
Заземление ванн разных видов
Как заземлять ванны старых моделей:
Для заземления ванны старого образца следует в ножке сделать отверстие и пропустить провода.
Если ванна старого образца, то для ее заземления следует в любой ножке просверлить отверстие, через которую можно будет пропустить многожильный провод. Посредством гайки, шайбы и болта необходимо закрепить на ножке ванны заземляющую перемычку или, в качестве альтернативы, многожильный провод.
С другой стороны заземляющая перемычка прикрепляется к специальному распределителю. К этому же распределителю следует подключить и провода от других металлических и электрических приборов, находящихся в квартире. Электрический распределитель можно закрепить на любой удобной стене, но, желательно, не в ванной комнате. От распределителя требуется сделать обязательный вывод на общий заземляющий щиток, который чаще всего расположен в подъезде.
Как заземлять чугунную ванну:
Чугунные ванны с завода уже идут с устройством для заземления – лепестком.
Чугунные ванны, как и ванны из других металлов, уже выпускаются со специальным устройством для заземления, которое называется лепестком. К этому лепестку с помощью гайки, шайбы и болта требуется подсоединить оголенный участок многожильного заземляющего провода.
Если ванная комната оборудована душем с устройством моментального подогрева воды или электрическим водонагревателем, которые имеют достаточно большую мощность, то в этом случае однозначно требуется надежное заземление. Заземляющая перемычка проводится в виде соединения всех металлических частей с заземленными трубами.
Как заземлять акриловую ванну:
Особой популярностью среди потребителей пользуются ванны, сделанные из акрила, потому что они сравнительно недороги, отличаются небольшим весом и удобны в использовании. Хотя акрил не относится к металлам, а значит, не является и проводником электрического тока, но заземление акриловой ванны во время ее установки просто необходимо. Зачем же тогда заземлять акриловую ванну?
Заземляющее устройство крепится к металлической основе акриловой ванны.
Прежде всего, ванны из акрила выпускаются как литые, так и экструдированные. Именно экструдированные акриловые ванны плохо держат форму и поэтому всегда комплектуются металлической основой, которой требуется обязательное заземление.
Также акрил, как диэлектрик, способен создавать некое статическое электричество. И если в ванну из этого материала набрать воду, то в зависимости от площади самой емкости накопится соответствующий электрический заряд. Поэтому заземляющее устройство крепится непосредственно к металлической основе акриловой ванны.
Как заземлять гидромассажную ванну:
В последнее время популярностью пользуются гидромассажные ванны, работа которых основана на использовании электрического тока. Гидромассажная система такой ванны подключается к сети с нормальным напряжением 220В и частотой 50 Гц.
Ввиду того, что гидромассажная ванна работает от электричества, заземление является особо актуальным вопросом.
Для такого оборудования, прежде чем заземлять, нужно оборудовать отдельную заземленную розетку, которая оснащена отдельным штекером и проводом с двумя изоляционными слоями. Данный штекер и является непосредственным устройством заземления. Благодаря этому вода не попадает на поверхность розетки и короткое замыкание не может произойти, поэтому розетку еще часто называют влагозащитной.
Влагозащитную розетку, прежде чем заземлять, лучше всего устанавливать на стене. При этом высота ее расположения от уровня пола должна составлять не менее 30 см и от наружного борта гидромассажной ванны – не менее 50 см. Такие меры безопасности соблюдаются для исключения возможного попадания воды в розетку. Подводка выполняется отдельным проводом с двойным изоляционным слоем.
При установке гидромассажной ванны, а также стиральной машины и электрического водонагревателя, обязательно требуется специальный автомат на 16А, регулирующий напряжение электричества. Такой автомат рекомендуется устанавливать в прихожей или в другом помещении, но никак не в ванной комнате.
Категорически запрещается использовать в быту гидромассажную ванну, розетка которой не имеет специального заземляющего контакта. Нельзя заземлять ванну посредством водопроводного, канализационного или отопительного оборудования. Запрещается проводить техническое обслуживание при работающей гидромассажной ванне и пользоваться ею при неисправном заземлении или поврежденном электрошнуре.
Правила заземления ванны
Правильное заземление ванны заключается в определенном приспособлении, которое может в случае необходимости увести электрический ток в землю, а человек при этом останется в полной безопасности. В этом случае желательно пригласить специалиста, чтобы он посоветовал правильные и наиболее подходящие способы заземления ванны.
Согласно электромонтажным правилам, ванна должна быть соединена посредством специального соединения с шиной заземления, которая, как правило, находится на входном распределительном щитке. Это соединение электрики называют «заземляющая перемычка». Данную процедуру, независимо от установленного электрооборудования, необходимо проводить в каждой ванной.
Разновидности ванн и особенности их заземления
Если вы считаете, что акриловая ванна является диэлектриком и ее заземлять не нужно, вы ошибаетесь. Она, как и другие подобные изделия, имеет металлический каркас, и в нее наполняется жидкость, которая не является диэлектриком. К слову говоря, жидкость в ванне так или иначе связана с водой в водопроводе и других сантехнических приборах – образуется своего рода контур, по которому и двигается статическое напряжение вне зависимости от материала, из которого изготовлена ванна. Вот именно поэтому и нужно заземлять не только чугунную и стальную ванну, но и акриловую. Скажу больше, по всем правилам положено заземлять даже душевую кабину .
Теперь немного подробнее о том, как заземлить ванну в зависимости от материала изготовления.
- Заземление чугунной ванны. Если идет речь о подключении к контуру заземления современной чугунной ванны, то здесь все просто – она уже имеет изготовленное в заводских условиях специальное ушко с отверстием. Так называемый лепесток как раз и служит для установки в него болта с гайкой и шайбами, посредством которого подсоединяется провод заземления к чугунной ванне. Немного сложнее дела обстоят со старыми чугунными ванными – раньше такой лепесток не предусматривался, и его придется изготовить самостоятельно. Ситуация немного осложняется тем, что к ножкам подсоединить провод заземления будет не слишком правильно – между ними и самой ванной нет надлежащего контакта. Решается этот вопрос следующим образом. В районе установки ножек имеются специальные отростки от корпуса ванны, которые служат для расклинивания ножек – вот в них и можно будет просверлить отверстие глубиной до 10мм, нарезать в нем метчиком резьбу и вкрутить винт с шайбой и гайкой, обеспечив таким способом надежный заземляющий контакт непосредственно самого тела чугунной ванны. В качестве альтернативы можно рассмотреть крылья ванны – в них также можно просверлить отверстие до 5мм. В этом случае придется угадывать с длиной винта.

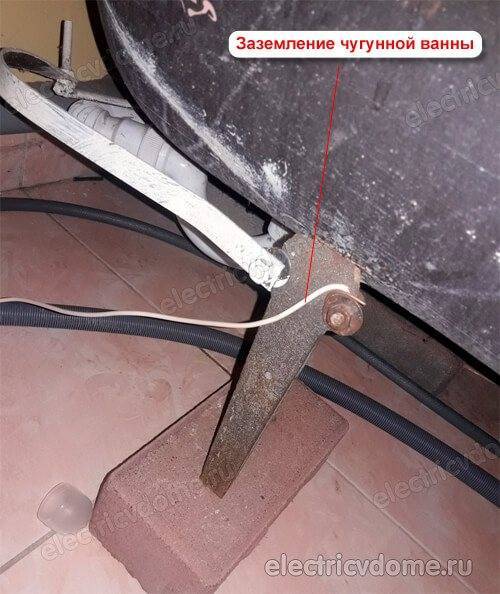

Заземление чугунной ванны фото
Заземление стальной ванны. Заземлить современную стальную ванну вообще не представляет никаких проблем – как и в случае с чугуном, она имеет специальный лепесток, к которому подсоединяется заземляющий кабель. Есть, правда, один нюанс – чтобы заземление было полноценным, вокруг отверстия, в которое устанавливается обжимной винт, нужно будет счистить эмаль вплоть до самого металла. Заземление акриловой ванны. Уже говорилось выше, что акрил является диэлектриком и не проводит электрический ток, но как и все подобные материалы, он способен сам вырабатывать статическое напряжение, которое накапливается на металлической раме этой ванны – именно ее и необходимо заземлять. В большинстве случаев на раме предусматривается ушко для заземления, но в некоторых конструкциях оно отсутствует. Решается этот вопрос, как и во всех предыдущих случаях, с помощью дрели и сверла – делается отверстие, в которое устанавливается обжимной винт. Не забывайте удалять вокруг отверстия краску – она является диэлектриком!
Именно так решается вопрос заземления в ванной комнате практически со всеми металлическими изделиями – провод, отверстие и болт с левой резьбой. Шучу. Большинство изделий, особенно мощные потребители электрической энергии, уже оснащены клеммами или, по крайней мере, отверстиями для подключения контура заземления.

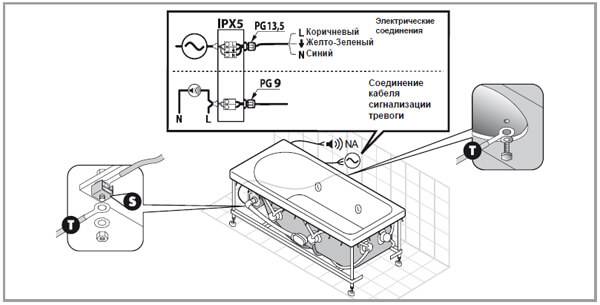

Заземление ванны джакузи фото

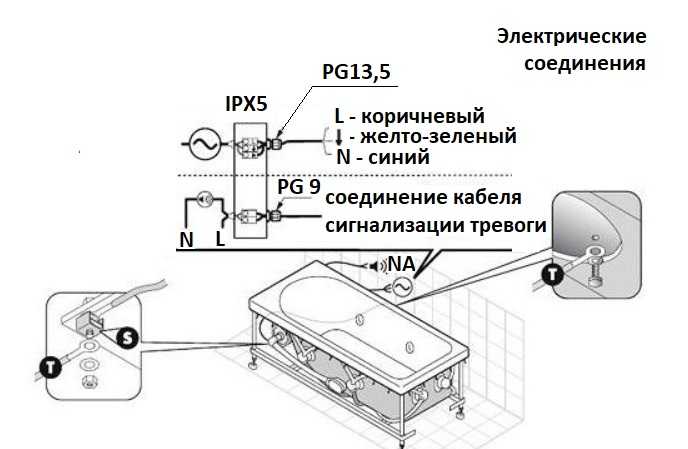

И в заключение несколько слов о заземлении гидромассажной ванны или, как ее принято сейчас называть, джакузи. Вопрос, как сделать заземление в ванной, оборудованной подобным сантехническим прибором, должен решаться в самую первую очередь – это ваша безопасность! Вы должны знать, что собираетесь принимать ванну, которая напичкана всевозможным электрическим оборудованием.
Джакузи нужно заземлять отдельным мощным кабелем, один конец которого подсоединяется непосредственно к самому сантехническому прибору, а второй к вводу заземления в дом (обычно он располагается до распределительного щитка).
Вот, в принципе, и все, что необходимо знать о том, как выполняется заземление ванны. Если подводить итог всему вышенаписанному, то можно выделить три основных момента, опираясь на которые проводятся подобные работы: мощный медный кабель сечением не менее 6 квадратов, надежный контакт и подключение ванны непосредственно к контуру заземления до распределительного щитка. И напоследок напомню про такое изделие, как УЗО – вся электрическая проводка в ванной комнате в обязательном порядке должна подключаться через него.
Заземление ванны: зачем его делать
С тем, что отсутствие заземления может стать источником достаточно серьезных неприятностей, если не сказать больше, мы разобрались, теперь рассмотрим подробнее назначение заземляющего контура в помещениях с влажной средой. Если формулировать ответ на этот вопрос коротко, то защитное заземление ванны предназначено не только для ее безопасной эксплуатации, но и для выравнивания электрического потенциала всех токопроводящих поверхностей. В общем, если уж говорить о заземлении, то нужно его рассматривать комплексно, вместе со всеми имеющимися в ванной комнате изделиями, проводящими ток. Только в таком случае подключение ванны к контуру заземления будет иметь смысл.
Наверняка сейчас у многих назрел вопрос, а к чему подключать ванну? Где взять контур заземления? Мы ведь уже давно обрезали старые стальные водопроводные трубы и заменили их новыми, пластиковыми. Нельзя сказать, что вы погорячились, но заземление ванны на водопроводные трубы не является единственно правильным решением. Просто в такой ситуации дополнительно придется проложить от щитка в ванную один единственный провод, к которому подсоединить все токопроводящие предметы. Но об этом чуть позже, а пока разберемся с вопросом, чем заземлять ванну и какие материалы для этого понадобятся?
Зачем нужно заземление ванны
Правила выполнения заземления
Для того, чтобы сделать заземление металлической (стальной или чугунной) ванны в квартире, в соответствии с требованиями ПУЭ, необходимо произвести соединения, согласно прилагаемой схеме:
Для того, чтобы заземлить все металлические части в ванной комнате, следует вначале произвести установку коробки уравнивания потенциалов. Сделать ее можно из любой клеммной или распределительной коробки, содержащей нулевую шину с необходимым количеством клемм. Коробка соединяется с PE или PEN – шиной, расположенной во вводном или этажном щитке. Далее следует сделать подключение к коробке уравнивания потенциалов следующих металлических частей (по сути заземлить их):
- корпус металлической ванны;
- трубопроводы горячего и холодного водоснабжения;
- экранирующая сетка, закрывающая греющий кабель теплого пола, при его наличии.
Обычно конструкции металлических ванн содержат специальные контактные элементы для присоединения к ним заземляющего провода. Сечение провода для заземления ванны должно быть не менее 2,5 мм.кв. Для этих целей можно выбрать провод марки . При отсутствии такого контакта, можно сделать его самостоятельно: в нижней части корпуса приварить болт, для последующего крепления заземляющего проводника под гайку. Для этой цели лучше использовать прилив на корпусе, предназначенный для установки съемной ножки. На фото ниже наглядно показывается, как заземлить чугунную ванну в квартире:
Если же ванна акриловая, заземлить ее можно, используя металлический каркас, на который устанавливается чаша. Несмотря на то, что акрил является диэлектриком, все же он способен накаливать , в результате чего от ванны возможно получить удар током. Организация защиты позволит от этого обезопасить.
Кроме этого, электрические розетки, расположенные в ванной комнате (как и в остальных помещениях), должны иметь три контакта, с подключением PE или PEN – проводника.
Заземление ванны с гидромассажем кардинально не отличается от заземления обычной конструкции. Джакузи оборудованы насосами с электроприводом, корпус которого следует заземлить, соединив его с защитным заземляющим проводником. Схема заземления джакузи представлена ниже:
К сказанному следует добавить, что в соответствии с пунктом 7.1.48., установка электрических розеток в ванной комнате в квартире допускается при соблюдении одного из двух условий:
- штепсельная розетка подключена к сети через разделительный трансформатор, обеспечивающий гальваническую развязку;
- розетка защищена (УЗО), с уставкой дифференциального тока, не более 30 мА.
При прочтении ПУЭ возникает естественный вопрос: как правильно заземлить ванну в квартире, расположенной в старом доме, например, в хрущевке, где отсутствует защитный заземляющий проводник? Обязательно или нет выполнение этого мероприятия? В этом случае необходимо привести систему заземления в соответствие с ПУЭ, то есть, перейти на систему TN. Другого ответа на этот вопрос быть не может.
Следует предостеречь домашних мастеров от неквалифицированных действий в этом направлении. В системах без защитного заземления не следует соединять ванну с трубами водоснабжения, отопления или с самодельным заземлением
Обратите внимание на то, что система мер, направленных на обеспечение безопасности, в частности, в ванной комнате, обозначается в ПУЭ как «система уравнивания потенциалов», а не «заземление». В этом заключен глубокий смысл, выражающийся в том, что самоцелью является не заземление, а предотвращение возможности попадания человека под воздействие разности электрических потенциалов. В прежние времена делать заземление в доме не было необходимости
Однако сейчас данный вопрос актуален, как никогда, особенно для современного санузла, ведь в нем находится множество электрического оборудования и металлических предметов
В прежние времена делать заземление в доме не было необходимости. Однако сейчас данный вопрос актуален, как никогда, особенно для современного санузла, ведь в нем находится множество электрического оборудования и металлических предметов.
И, прежде всего, необходимо делать заземление ванны, так как она является безусловным источником опасности.
