Что такое нулевой защитный и нулевой рабочий проводники

Чем «земля» отличается от «нуля»? Разбираемся в сложностях электрики

Если вы знакомы с электрикой, наверняка знаете понятия «нуль» и «земля». В чем разница, или это практически одно и то же? Ответ в нашей статье.

В Советском Союзе была принята двухпроводная сеть, где были лишь фазный и нулевой проводник, а заземление выполнялось на батарею или трубу водоснабжения. Сейчас стал популярен монтаж трехпроводной сети, в котором есть нулевой и заземляющий проводники. В щитовой они оба садятся на заземляющую шину. Если они объединены в щитовой, тогда чем они вообще отличаются? Отвечаем, опираясь на нормативные документы.

Что такое «нуль» и «земля» согласно ПУЭ?

То, что мы привыкли называть «нулем» и «землей» в ПУЭ называется нулевым рабочим проводником (N) и нулевым защитным проводником (PE). Вот как они трактуются в нормативном документе:

1.7.17. Защитным проводником (РЕ) в электроустановках называется проводник, применяемый для защиты от поражения людей и животных электрическим током. В электроустановках до 1 кВ защитный проводник, соединенный с глухозаземленной нейтралью генератора или трансформатора, называется нулевым защитным проводником.

1.7.18.а Нулевым рабочим проводником (N) в электроустановках до 1 кВ называется проводник, используемый для питания электроприемников, соединенный с глухозаземленной нейтралью генератора или трансформатора в сетях трехфазного тока, с глухозаземленным выводом источника однофазного тока, с глухозаземленной точкой источника в трехпроводных сетях постоянного тока.

Из этих формулировок понятно, что защитный нулевой проводник необходим для защиты от поражения электрическим током. То есть к нему должно заземляться электрооборудование, например, стиральная машинка, бойлер, котел и т.д. В то же время рабочий нулевой проводник необходим для питания оборудования, то есть по нему будет протекать ток.

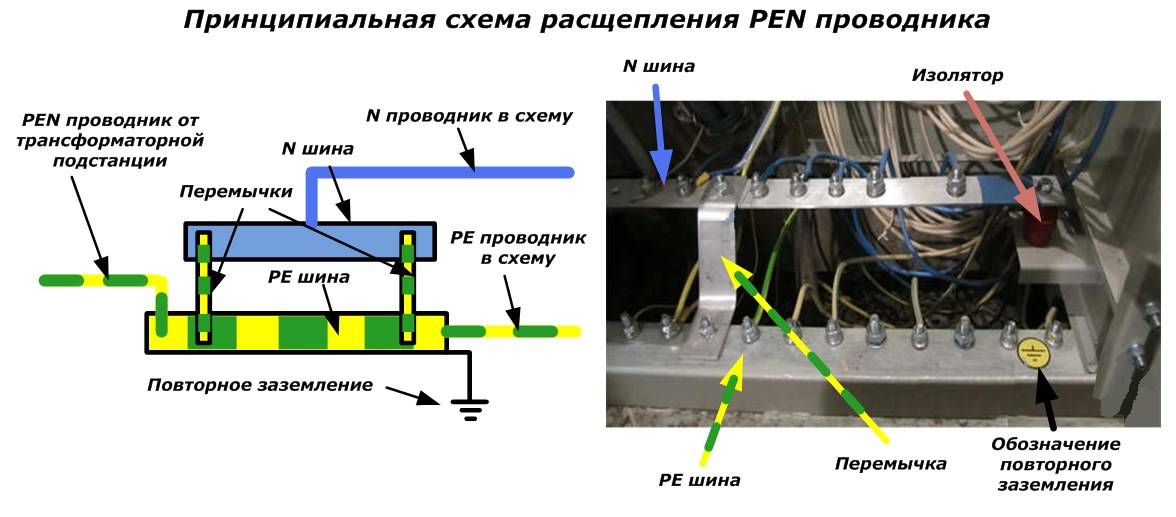

В некоторых случаях допускается использовать «нуль» (PE) в качестве «земли», как это указано в ПУЭ 1.7.18.б. В этом случае провод становится совмещенным проводником, который сочетает функции нулевого защитного и нулевого рабочего проводников. Он будет называться PEN

Однако здесь есть один нюанс, который важно знать

Дело в том, что согласно ПУЭ 1.7.83 «В цепи заземляющих и нулевых защитных проводников не должно быть разъединяющих приспособлений и предохранителей». То есть нулевой защитный проводник («земля») должен идти непрерывно от щитка к розетке или осветительному прибору. Если мы, к примеру, посадим заземление на нуль, тогда «путь» прервется путем вынимания вилки из розетки. И если произойдет пробой, корпус остального оборудования, заземленного на этот провод, окажется под напряжением.

Далее в этом же пункте сказано: «В цепи нулевых рабочих проводников, если они одновременно служат для целей зануления, допускается применение выключателей, которые одновременно с отключением нулевых рабочих проводников отключают все провода, находящиеся под напряжением». Из этого следует, что «нуль» можно использовать в качестве «земли», если при его отключении, отключаются и все стальные проводники, находящиеся под напряжением. Осуществить такое в квартирных условиях довольно сложно.

Как должно осуществляться заземление в трехпроводной сети?

На данный момент в большинстве новостроек укладывают именно трехпроводную сеть, в которой идет фаза, нуль и заземление (желто-зеленый провод). «Нуль» и «земля» присоединяются в щитке к одной заземляющей шине, но не под общий контактный зажим (ПУЭ 7.1.36). Затем заземление одним непрерывным проводом подводится к каждой розетке. У большинства современного электрооборудования уже есть третий заземляющий контакт на вилке, который обеспечивает заземление корпуса прибора при включении его в розетку.

Вывод

Главная отличительная особенность «нуля» и «земли» в их назначении. «Нуль» совместно с фазой предназначен для питания электроприборов, а «земля» для защиты людей и животных от поражения электрическим током, если случится пробой. Рабочий «нуль» можно использовать в качестве «земли», если не нарушаются условия ПУЭ 1.7.83. Мы же рекомендуем класть проводку сразу с заземляющим проводником, что исключает необходимость использовать «ноль» не по назначению.

Чем опасно повреждение нулевого провода

Перегрев нулевых проводов из-за плохого контакта.

Ноль повреждается при механических воздействиях, коротких замыканиях, некачественном подключении или в результате старости проводки. Обрыв нейтрали:

• PEN-проводник в кабеле питания – остается один заземляющий контур, который визуально не заметно;
• сгорание проводника в распредщитке – фазные проводники перекашиваются, показатель напряжения увеличивается до 380 В;
• обрыв в щитке квартиры – в розетках остается вторая фаза, бытовая техника от них не запитывается.

Повреждение нейтрали исключает равность потенциалов сетей с различной нагрузкой, в результате чего может сгореть бытовая техника. Изоляция в таких случаях пробивается. В старом жилом фонде со схемой подключения TN-C (нуль – защитный проводник) при поломках существуют риски поражения током. В новостройках повреждения нуля приводит к тому, что при касании к технике чувствуются легкие разряды тока.

Основные типы маркировочных кабельных бирок

Маркировочная бирка в соответствии с международными стандартами должна устанавливаться на открытых кабельных трассах и силовых установках. Если провод проложен в специально предназначенных для этого конструкциях, то расстояние между маркерами может составлять 50-70 м. Без них нельзя обойтись в ряде других случаев:

• когда трасса пересекает различные преграды, из-за которых визуальный осмотр затруднителен (межэтажные перекрытия, стены, перегородки), то бирки размещают с каждой стороны от пройденного препятствия (к примеру, по обе стороны стены);
• в точках, где изменяется направление кабельной линии;
• в местах, где осуществляется ввод или вывод из других сооружений.

Многие производители и электромонтажники отдают предпочтение кабельным биркам из пластика, поскольку такой материал способен продолжительное время противостоять влаге, не изменяя свои свойства.

Форма маркировочных бирок

В правилах и регламентах указывается информация по формам бирок, о которой писалось выше:

• треугольные – устанавливаются в кабельных линиях контрольного или сигнального назначения;
• квадратные – для силовой трассы напряжением до 1 кВ;
• круглые – свыше 1 кВ.

Размеры маркировочных бирок

Наиболее распространенными марками кабельных бирок являются У-134, У-135, У-136 и У-153. Сравним их размеры и в зависимости от полученных данных сделаем выводы по возможному применению в системах:

1. У-134 эксплуатируется для обозначения силовой трассы напряжением не выше 1000 В. Квадратная бирка площадью 55×55 мм оснащена двумя пазами 11×3,5 мм для фиксации кабельбиндером.
2. У-135 подходит для указания информации на электрических цепях напряжением более 1000 В. Круглые изделия диаметром 55 мм и аналогичными пазами для кабельбиндера.
3. У-136 эксплуатируется для маркировки сигнальных и контрольных проводов. Треугольное изделие имеет равные стороны длиной 62 мм каждая. Есть два паза для кабельбиндера аналогичного размера.
4. У-153 применяется для силовых линий напряжением до 1000 В. Квадратное изделие длиной 28 мм и отверстием на 5 мм крепится при помощи специальной проволоки.

Цветовая маркировка проводов и кабелей

Общепринятые стандарты и правила цветовой маркировки изоляционной оболочки проводов позволяют быстрое и безошибочно определить рабочие параметры кабеля, понять, в каких системах и устройствах он может использоваться. Регламент цветовой маркировки прописан ПУЭ и ГОСТ.

Примечательно, что система обозначений будет разной для кабельных сетей с переменным или постоянным током. Нередко кабель делается разноцветным. Вместо оболочки цветная маркировка может выполняться при помощи термоусадочных трубок (кембриков). Еще один вариант – цветная изолента. Выбор цвета для фазных и нулевого проводов всегда должен быть разным!

Для трехфазных переменных силовых линий шины следует маркировать так:

• первая фаза – желтая;
• вторая – зеленая;
• третья – красная.

В кабельных трассах постоянного тока цветовые обозначения выбираются в соответствии с зарядом, который может быть положительным или отрицательным. В первом случае выбирается провод в красной оплетке, во втором – в синей. Система не поддерживает фазных и нулевого проводов, а для среднего обычно берут светло-синий проводник.

Для энергетических установок напряжением до 1 кВ и нейтралью выполняется следующая маркировка:

• рабочий нулевой провод – синий;
• заземление – желто-зеленый;
• совмещенный нулевой – желто-зеленый с синими маркерами (либо синий с желто-зелеными маркерами);
• фазы – красная, черная и другие цвета в зависимости от количества.

Примечательно, что проводка внутри электрических приборов делается красной, в розетках – коричневой.

Разница между нулевым защитным и рабочим проводниками

Прежде чем приступать к выполнению работ, важно ознакомиться с особенностями и характеристиками проводников, провести сравнительный анализ

Наименование	Описание
N – нулевой рабочий провод	Вместе с фазным проводом принимает участие в непрерывном и беспрепятственном обеспечении электропитанием бытовой техники и прочих электрических приборов. По нему постоянно протекает рабочий ток.
РЕ – нулевой защитный провод	Не принимает участия в обеспечении электрических приборов и бытовой техники электричеством. Основная задача – защита от косвенного взаимодействия в сетях с глухозаземленной нейтралью.

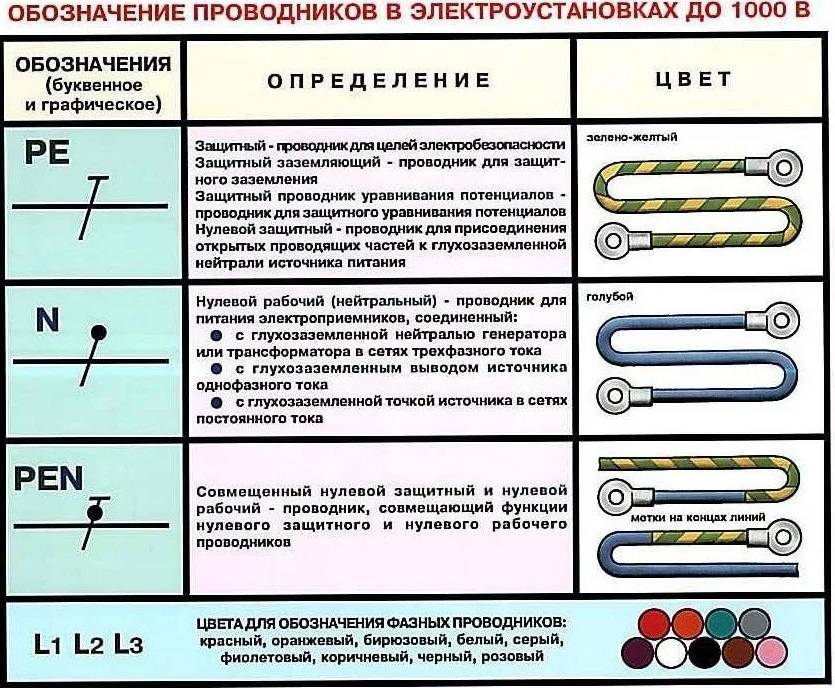

Обозначение электропроводки

ПУЭ, -Минэнерго РФ, -6-е изд., перераб. и доп., с измен., 2003.

Согласно российского ПУЭ электропроводка должна обеспечивать возможность легкого распознания по всей длине проводников по цветам:

• голубого цвета — для обозначения нулевого рабочего или среднего проводника электрической сети;
• двухцветной комбинации зелено-желтого цвета — для обозначения защитного или нулевого защитного проводника;
• двухцветной комбинации зелено-желтого цвета по всей длине с голубыми метками на концах линии, которые наносятся при монтаже — для обозначения совмещенного нулевого рабочего и нулевого защитного проводника;
• черного, коричневого, красного, фиолетового, серого, розового, белого, оранжевого, бирюзового цвета — для обозначения фазного проводника.

Нулевой Защитный Проводник простыми словами для чайников

Нулевой защитный проводник — это электрический проводник, используемый в электрооборудовании для обеспечения безопасности при работе с электричеством. Он соединяет зануляемые части электрической установки с глухозаземленной нейтральной точкой обмотки источника тока.

Зачем нужен нулевой защитный проводник? Его главная функция — предотвращение возникновения опасных для человека напряжений на оборудовании. Когда электрическое оборудование исправно работает, ток нулевого проводника должен быть равен нулю, что означает отсутствие потенциала на зануляемых частях. Однако в случае возникновения неисправностей, например, короткого замыкания, ток может протекать через зануляемые части оборудования и создавать опасные для человека напряжения. Нулевой защитный проводник предотвращает возникновение таких напряжений и обеспечивает безопасность при работе с электричеством.

Как это работает? Нулевой защитный проводник подключается к заземлению, что означает его соединение с землей или другими заземленными устройствами. При возникновении неисправностей, например, короткого замыкания, ток начинает протекать по нулевому защитному проводнику в направлении земли, создавая короткое замыкание и инициируя действие защитных устройств. Таким образом, нулевой защитный проводник помогает предотвратить возникновение опасных для человека напряжений на оборудовании.

Важно отметить, что нулевой защитный проводник должен быть правильно установлен и подключен для обеспечения безопасности. Неправильная установка или подключение может привести к нарушению его функции и повышенному риску получения электрического удара

Поэтому всегда следует обращаться к квалифицированным специалистам при установке и подключении электрооборудования.

В заключение, нулевой защитный проводник играет важную роль в обеспечении безопасности при работе с электричеством. Он предотвращает возникновение опасных напряжений на оборудовании и помогает предотвратить получение электрического удара. Нулевой защитный проводник должен быть правильно установлен и подключен для обеспечения его эффективной работы.

Цвета проводов и шин в сети переменного тока при трехфазном подключении

Для соблюдения правильного чередования фаз при подключении трехфазных потребителей электрической энергии тоже применяют цветную маркировку шин и кабелей. Это значительно облегчает жизнь монтажникам и ремонтникам, так как по цвету кабеля или шины можно определить фазу, которая подключена или будет подключена к этому кабелю или шине. В отличии от однофазных потребителей, где фазный провод может быть выполнен кабелями с разными цветами изоляции (перечень выше), для трехфазных потребителей цвета, которыми могут обозначать фазы строго регламентированы ПУЭ.

При трехфазном подключении фаза А должна обозначатся желтым цветом, фаза В – зеленым, фаза С – красным. Нулевой рабочий, защитный и совмещенный проводники имеют такой же окрас, как и при однофазном подключении.

Допустимо выполнение цветовых обозначений кабелей и шин не по всей их длине, а только в местах присоединения кабелей или шин, как это показано на рисунке выше.

Также цветовые коды могут соответствовать международному стандарту IEC 60446 или же могут применять кодировку принятую внутри страны соответствующими регламентирующими документами. Например, в США и Канаде для заземленных и незаземленных систем используют различные цветовые коды. Ниже приведена таблица, в которой показаны для сравнения цветовые кодировки кабелей и шин различных стран:

Что такое нулевой защитный и нулевой рабочий проводники

Проводники бывают нулевыми защитными и нулевыми рабочими, каждый из них имеет свое назначение, способ подключения и допустимые функциональные нагрузки в электрической цепи

Перед тем как приступать к выполнению работ по созданию защитного контура, важно получить минимальные, но необходимые знания

Назначение проводников

Нулевой рабочий проводник имеет еще одно название – проводник сети. По нему протекает нагрузочный ток. На схеме он обозначается латинской буквой «N».

Основная задача нулевого защитного проводника — обеспечивать безопасность. В системах с нулевым выводом глухозаземленного трансформатора он коммутирует токопроводящие части электрических приемников и нулевую точку питающего трансформатора. В аварийных или нештатных ситуациях они оказываются под ударом.

Защите от косвенного прикосновения подлежат следующие электрические элементы (согласно ПУЭ 1.7.76):

• корпуса, изготовленные из металла, портативных и передвижных устройств;

В качестве защиты используется коммутация этих устройств с глухозаземленной нейтралью в системах ТN или ТТ, IТ. Последние две с заземлением.

Разница между нулевым защитным и рабочим проводниками

Прежде чем приступать к выполнению работ, важно ознакомиться с особенностями и характеристиками проводников, провести сравнительный анализ

Наименование	Описание
N – нулевой рабочий провод	Вместе с фазным проводом принимает участие в непрерывном и беспрепятственном обеспечении электропитанием бытовой техники и прочих электрических приборов. По нему постоянно протекает рабочий ток.
РЕ – нулевой защитный провод	Не принимает участия в обеспечении электрических приборов и бытовой техники электричеством. Основная задача – защита от косвенного взаимодействия в сетях с глухозаземленной нейтралью.

Обозначение нулевого защитного проводника

Чаще всего маркировка нулевых защитных жил имеет желто-зеленый окрас. В ПУЭ устанавливаются основные правила выбора сечения токоведущего провода.

РЕ обладает собственным контуром заземления, либо его основные задачи могут быть возложены и объединены с нулевым проводом, в данном случае все зависит от установленной системы заземления в строительном сооружении. Объединение двух проводников получило название — PEN, площадь его сечения должна быть не менее параметров сечения рабочего провода N.

Правила прокладки

Прежде чем приступать к монтажу, требуется ознакомиться с правилами, которые предъявляются к прокладке РЕ:

• В линии должны отсутствовать устройства, которые могут стать причиной разъединения, нарушения целостности цепи, например, удаляемые вставки, выключатели, автоматы защиты и предохранители.
• Все оборудование и токоведущие части коммутируются с защитным заземлением напрямую.
• Запрещено соединение нескольких электрических приборов по принципу шлейфа.
• На распределительной шине РЕ выделяется отдельная клемма (зажим). Запрещается к одной клемме одновременно подсоединять нулевой защитный и рабочий провод.
• Если оборудование защитного отключения УЗО установлено в распределительном щите, N и защитный провод не должны иметь контактов на одной линии. Если пренебречь этим правилом, у УЗО будет множество ложных срабатываний.
• У рабочих проводов площадь сечения должна быть больше, чем сечение защитного заземления.
• Нулевая защитная жила должна быть проложена около рабочих проводов.
• Для заземления нельзя использовать предметы и коммуникации, не предназначенные для этого. Чаще всего в данном случае не по назначению используется арматура в стенах, трубопровод и батареи отопления.
• Запрещается подключать РЕ к независимым шинам заземления, если такие в электрической цепи предусмотрены.

Виды заземления

В зависимости от функций РЕ заземление делится на несколько видов.

Старые системы заземления характеризуются объединением по всей сети нулевого и защитного рабочего провода, поэтому отдельным РЕ они не оснащены. Согласно постановлению ПУЭ с 2017 года запрещается эксплуатировать такие системы. При строительстве новых сооружений прибегают к более безопасным и усовершенствованным системам заземления.

Характерная особенность новых видов – выполнение отдельных контуров для защитного и рабочего заземления. Он предусматривает подвод также к частным сетям, выполняется с учетом всех требований независимости N и РЕ. Если речь идет о системе ТN-C-S, в частных сетях допускается объединение данных проводников.

Сопротивление проводника

Удельное сопротивление

И вот мы плавно переходим к другому вопросу, что такое сопротивление проводника? Как я уже говорил выше, чем больше свободных электронов в веществе, тем лучше такое вещество проводит электрический ток. Следовательно, сопротивление проводника зависит от того, сколько свободных электронов содержит такой проводник. Поэтому, в физике есть такое понятие, как удельное сопротивление вещества.

Еще раз. Если в каком-либо веществе полно свободных электронов, то такое вещество будет хорошо проводить электрический ток. Если электронов еще меньше, то такое вещество будет плохо проводить электрический ток. А если свободных электронов почти нет, то такое вещество совсем не будет проводить ток. Поэтому, удельное сопротивление вещества показывает способность этого вещества препятствовать электрическому току, проходящему через него.

Удельное сопротивление выражается в единицах Ом × м.

Формула удельного сопротивления проводника

где

ρ – это удельное сопротивление, Ом × м

R – сопротивление проводника, Ом

S – площадь поперечного сечения, м2

l – длина проводника, м

Площадь поперечного сечения проводника – это что-то типа этого:

площадь поперечного сечения проводника

Формула сопротивления проводника

Итак, мы теперь знаем такую физическую величину, как удельное сопротивление. Теперь мы с легкостью можем найти сопротивление проводника.

где

ρ – это удельное сопротивление, Ом × м

R – сопротивление проводника, Ом

S – площадь поперечного сечения, м2

l – длина проводника, м

Буквенно-цифровая маркировка

Помимо цветового кода, для идентификации проводников широко применяется буквенно-цифровая маркировка. Она позволяет однозначно обозначить назначение каждого отдельного провода, особенно в случаях, когда использование цветовой расцветки затруднено или невозможно.

Буквенно-цифровые обозначения наносятся непосредственно на проводники, а также используются на схемах и в другой эксплуатационной документации. Это обеспечивает соответствие между маркировкой на месте и в документации.

Стандартизированная система буквенно-цифровых обозначений позволяет однозначно идентифицировать различные элементы электроустановки

Как и в случае с цветовой маркировкой, строгое соблюдение установленных правил критически важно для обеспечения безопасности

Рассмотрим основные требования к буквенно-цифровой маркировке проводников.

Общие принципы буквенно-цифровой маркировки

Буквенно-цифровая маркировка проводов регламентируется ГОСТ Р 50462-2009 и ГОСТ 33542-2015. Она подразумевает нанесение на проводники и выводы электрооборудования стандартизированных обозначений латинскими буквами и арабскими цифрами.

При буквенно-цифровой маркировке должны соблюдаться следующие основные правила:

• Для обозначения проводников разрешено использовать только прописные (заглавные) латинские буквы и арабские цифры. Буквы «I» и «О» применять запрещено во избежание схожести с цифрами.
• Маркировка должна быть чёткой, хорошо различимой и выполненной контрастным цветом по отношению к основному цвету изоляции.
• Обозначения должны быть стойкими, не стираться и не смываться при эксплуатации.
• Допускается комбинировать буквенно-цифровые обозначения с цветовой маркировкой, если это не приводит к неоднозначности.
• Для групп проводников могут использоваться общие буквенные префиксы или порядковые номера.
• На схемах обозначения должны полностью соответствовать маркировке на месте монтажа.

Стандартизованные обозначения позволяют однозначно идентифицировать проводники в документации и при визуальном осмотре

Соблюдение правил буквенно-цифровой маркировки важно для обеспечения безопасности при монтаже и эксплуатации электроустановок

Маркировка отдельных типов проводников

Для разных типов проводников ГОСТами установлены стандартизированные буквенно-цифровые обозначения:

Фазные проводники:

• В однофазных цепях — буква L.
• В трехфазных цепях — L1, L2, L3.

Нулевые рабочие проводники:

Буква N.

Защитные проводники:

Буквы PE.

Совмещенные нулевые и защитные проводники:

Обозначение PEN.

Специальные проводники:

PEL, PEM и другие в соответствии со стандартами.

Такая стандартизированная маркировка позволяет однозначно определить назначение каждого отдельного провода

Это особенно важно при организации питания электроустановок и подключении нагрузок. Соблюдение установленных правил маркировки является критическим для обеспечения безопасности

Примеры применения буквенно-цифровой маркировки

Буквенно-цифровые обозначения широко применяются при монтаже и эксплуатации реальных электроустановок. Рассмотрим типовые примеры.

В однофазных цепях:

• Фазный провод L имеет маркировку L.
• Нулевой провод N маркируется буквой N.
• Заземление PE обозначается как PE.

В трехфазных сетях:

• Фазы L1, L2 и L3 маркируются соответственно L1, L2, L3.
• Нулевой провод N обозначается буквой N.
• Заземление PE маркируется как PE.

При монтаже распределительных щитов:

• Автоматические выключатели и отходящие линии получают обозначения в соответствии с фазировкой (L1, L2, L3, N, PE).
• На многополюсных аппаратах маркируются все соответствующие контакты.

На принципиальных электрических схемах:

• Последовательно применяются стандартизированные обозначения проводников и элементов схемы.
• Маркировка полностью соответствует выполненным подключениям на месте монтажа.

Такая система буквенно-цифровой маркировки позволяет однозначно идентифицировать все элементы электроустановки

Соблюдение стандартов в маркировке критически важно для обеспечения безопасности

Преимущества и недостатки нулевой защитной и нулевой рабочей

Нулевая защитная и нулевая рабочая – два термина, которые используются в электрических схемах для описания способа подключения электроустановок к заземлению. Давайте рассмотрим их преимущества и недостатки по отдельности.

Преимущества нулевой защитной

• Упрощенная конструкция заземляющих устройств и сокращение количества проводников;
• Большая экономия материалов и снижение затрат на проводку;
• Быстрый и удобный монтаж системы заземления;
• Улучшенная безопасность для персонала, так как нулевая защитная позволяет предотвращать электрические поражения при пробое изоляции;
• Более эффективная работа сети за счет снижения влияния помех и сглаживания тока короткого замыкания.

Недостатки нулевой защитной

• Осложнение работы с устройствами защиты от токовкраткого замыкания, так как срабатывание защиты может отключить весь электроприемник;
• Сложность обслуживания и ремонта системы заземления из-за большого количества проводников и высокой степени интеграции;
• Возможное появление больших разностей потенциалов между заземлениями разных электроустановок, что может привести к пожарам и поражениям людей;
• Потребность в соблюдении строгих требований по эксплуатации и обслуживанию, чтобы система заземления всегда функционировала должным образом.

Преимущества нулевой рабочей

• Повышенная надежность работы электрических схем за счет сокращения риска повреждения изоляции и плывущего потенциала;
• Уменьшение возможности возникновения пожара или короткого замыкания при случайном замыкании фазы на заземление или других проводников;
• Более эффективная работа системы заземления в условиях высокого уровня помех;
• Безопасность персонала, так как нулевая рабочая позволяет быстро обнаруживать и устранять неисправности при помощи охранительных устройств и аппаратуры.

Недостатки нулевой рабочей

• Большие затраты на материалы и проводку из-за необходимости использования дополнительных проводников;
• Сложность монтажа и обслуживания из-за большого количества проводников и сложности электромонтажных работ;
• Потребность в качественной изоляции и электромонтажных работах для обеспечения безопасности и надежности системы.

Каждая из систем, но имеет свои преимущества и недостатки, и выбор между ними зависит от конкретных условий и требований электрической сети.

Ошибки и варианты расцветки фазных, нулевых и заземляющих проводов

Вопрос маркировки проводов по цвету остро встает, когда проводку монтирует один электрик, а затем обслуживает другой. При соблюдении всех правил расцветки на поиске неисправности значительно экономятся и время и деньги.

К сожалению, в старой советской проводке большинство проводников одноцветные и здесь уже никак не обойтись без пробника или мультиметра.

Если цветовая маркировка есть и соблюдена, то нулевые и защитные провода должны быть:

Нулевой провод N – должен быть синего цвета.
Нулевой защитный PE – желто-зеленого.
Проводник совмещающий нулевой защитный и рабочий ноль PEN – желто-зеленый на всей протяженности провода, но на конце в месте соединения – синего цвета.

При расцветке фазных проводов производителю дается выбор из множества вариантов расцветки. Вот основные из них:

Нестандартные варианты расцветки проводов

Иногда из-за неправильной маркировки цветов производителями, приходится пренебрегать ГОСТом. Например у вас 3 жилы в кабеле разных цветов:

• синий
• коричневый
• черный

В этом случае фазу делаете по правилам, а именно – коричневым цветом. Нулевой провод будет синим. А вот черная жила станет заземлением. В таком варианте цвета будут хотя бы напоминать советский стандарт.

Еще один из ”неудобных” вариантов комбинирования цветов жил кабеля:

• черный
• синий
• красный

А что делать, если в кабеле нет вообще ни одного цвета напоминающего фазный провод? То есть отсутствуют цвета черный, коричневый и серый. Тогда выбирайте за фазу тот провод, который максимально близко соответствует к установленному правилами коричневому цвету. Например, красный.

Для двухжильных кабелей, в которых часто попадаются цвета черный и белый, также полагайтесь на ГОСТ:

• черный будет фаза – L
• белый – нулевой совмещенный с заземляющим PEN

Если от 3-х фазного кабеля на 380в отходит отпайка на однофазную сеть 220в, то отходящая жила обязательно должна быть того же цвета, что и провод питания. Когда вам все же попался кабель с отсутствием расцветки жил, можно воспользоваться цветными цифровыми кембриками.

Еще на концах разделки проводов, согласно фазировки, можно одеть разноцветные изолирующие термотрубки или разноцветную изоленту

Чтобы не прибегать к таким методам, заранее на стадии покупки и выбора кабеля обратите внимание на его цветовую расцветку

Раздел 2: Нулевой рабочий и защитный проводник в электромонтаже

Защитный проводник (заземляющий) – это проводник, предназначенный для создания заземляющей цепи в электроустановке. Его основная задача заключается в обеспечении безопасного отвода тока замыкания на корпус или остальные проводящие части электроустановки. Защитный проводник должен иметь наименьшее поперечное сечение по сравнению с другими проводниками в электроустановке, так как он не несет больших токов.

Нулевой рабочий и защитный проводники являются важными компонентами электромонтажа. Они играют решающую роль в обеспечении безопасности и надежной работы электрической системы. Правильный выбор, установка и подключение этих проводников обязательно должны соответствовать требованиям нормативно-технической документации.

Нулевой рабочий проводник и защитный проводник помогают предотвратить поражение электрическим током при использовании электроустановок. Они способствуют надежности и безаварийной работе электрооборудования, а также обеспечивают защиту людей и имущества от опасных последствий неправильного функционирования электрической системы.
