Почему нулевой провод выравнивает напряжение
Нулевой провод в электрической сети является важной составляющей для безопасной работы электроустановок. Он представляет собой проводник, обеспечивающий возврат тока к источнику питания
Основное назначение нулевого провода — обеспечение равенства потенциала на всех подсоединенных к электрической сети потребителях. Это означает, что все приборы и электроустановки подключаются к нулевому проводу, который имеет электрическую нейтраль, или нулевой потенциал.
Напряжение в электрической сети определяется разностью потенциалов между фазными проводами и нулевым проводом. Фазные провода обеспечивают подачу электроэнергии к потребителям, а нулевой провод служит для закрытия электрической цепи и возврата тока к источнику.
Выравнивание напряжения происходит благодаря наличию заземления в электрической сети. Когда приборы и электроустановки подключены к нулевому проводу, весь избыточный ток, необходимый для выполнения работы прибора, возвращается в нулевой провод и тем самым обеспечивает равномерное распределение напряжения.
Нулевой провод также служит для обеспечения безопасности электроустановок. В случае возникновения неисправностей или коротких замыканий в электрической сети, нулевой провод играет роль «защитного экрана», защищая от поражения электрическим током.
Таким образом, нулевой провод выравнивает напряжение в электрической сети, обеспечивая равенство потенциала на всех подключенных к нему потребителях. Он является неотъемлемой частью электроустановок и обеспечивает безопасность работы системы электроснабжения.
Реакция электроприборов на обрыв нуля
Одна из типичных проблем в бытовой сети 380/220 В – обрыв нейтрального провода. Такая ситуация встречается чаще, чем повреждение фазного проводника по следующей причине. При стандартной компоновке электрощитка все фазные провода, расходящиеся по разным помещениям квартиры, подключены к автоматическим выключателям
Один провод на автомат или несколько – не важно, главное, что они непосредственно зажаты в клеммах отключающего аппарата. А нулевые провода обычно присоединены к медной или алюминиевой шинке без какого-то защитного устройства
Более того, «Правилами эксплуатации электроустановок» (общепринятая аббревиатура – ПУЭ) запрещается присоединение такого аппарата в цепь нулевых и заземляющих проводов:
«1.7.145. Не допускается включать коммутационные аппараты в цепи PE- и PEN-проводников, за исключением случаев питания электроприемников при помощи штепсельных соединителей».
В силу таких обстоятельств возникает следующая ситуация. При недостаточно хорошем контакте на зажимах провода и при значительной величине тока появляется вероятность местного нагрева. Если подобная ситуация возникает на клеммах автоматических выключателей, то через некоторое время такой автомат отключится защитой от перегрузки, потому что эта защита не отличает перегрузку от местного нагрева. Срабатывают тепловые расцепители, которым всё равно, из-за чего произошло повышение температуры. Таким образом, фазные провода не будут подвергаться нагреву слишком долго.
С нулевым проводом ситуация несколько отличается. Так как он подключен не к автомату, а к металлической шинке, то, в случае плохого контакта, такой провод будет греться до тех пор, пока не отгорит окончательно. И это довольно распространённая проблема, учитывая, что большинство потребителей не особо часто заглядывают в электрощиток для профилактических работ.
Кроме того, нулевой провод может оборваться и внутри самих приборов, в розетках и в распаячных коробках. Но вероятность такого события примерно равна вероятности обрыва фазного провода.
Любой однофазный прибор при обрыве нуля в пределах квартиры просто прекратит работу, так как разорвется замкнутый контур, необходимый для протекания тока.

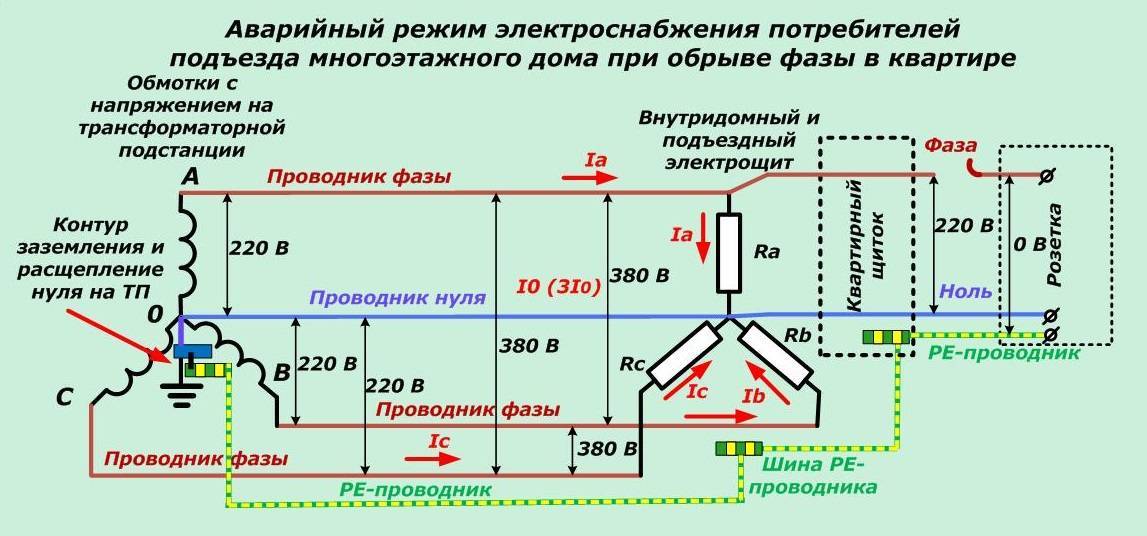

Гораздо опаснее обрыв нулевого провода, проложенного от вводного устройства дома до этажного щитка. Электрический контур квартирной сети при этом не обрывается. Но в щитке возникает перекос напряжений между тремя фазами – при различной нагрузке на каждой из них величина напряжения тоже будет отличаться. На фазах с меньшей нагрузкой оно может превысить максимально допустимые значения, повышая риск выхода из строя приборов. На фазах с большой нагрузкой, напротив, оно уменьшится до значений, при которых приборы не смогут работать.
Технически, с точки зрения квартирной сети, в случае обрыва нейтральной жилы до этажного щитка, ноль по-прежнему остаётся в наличии. Но по-настоящему нулевым потенциалом он будет обладать только при идеально симметричной нагрузке на всех трёх фазах этажного щитка.
Принцип работы нулевого проводника
Если рассматривать новостройки и квартирные строения старого типа, то передача электроэнергии и ее принципы будут существенно отличаться. Сети новых домов разрабатываются по типу TN-S:
- электрический ток проходит от трансформатора или генератора со вторичной обмоткой, которая соединена типом звезда, когда все провода сходятся в одной нулевой точке;
- другие концы проводов отведены к трем клеммам, которые также подключены к нулевой точке и соединяются по контуру заземления с подстанцией;
- провод с высоковольтной характеристикой, если он обладает нулевым сопротивлением, разделяют на рабочий N (голубого цвета) и защитный PE (желто-зеленый).
Если говорить о старых домах, то в них используется система TN-C:
- заземленный ноль располагают в специальной распределительной коробке;
- фазу и ноль от генератора или трансформатора прокладывают к дому по подземным или надземным высоковольтным линиям;
- кабеля соединяют в щитке ввода, что и образует три фазы с напряжением в 220 В или 380 В;
- от щитка проводку разводят по квартирам и подъездам;
- конечный потребитель получает электричество от проводника;
- нагрузка устраняется с помощью подвода нуля (N).
Что такое заземление и нейтральный провод
Прежде всего давайте разберемся, что такое нулевой и что такое защитный провод, в чем их отличия и в чем предназначение? Исходя из этого нам проще будет понимать правила их подключения и те требования которые к ним предъявляет ПУЭ.
Что такое нулевой провод
Прежде всего остановимся на нулевом или как его еще называют нейтральном проводе. Согласно п. 1.7.35 ПУЭ он предназначен для питания электроприемников и соединен с глухозаземленной нейтралью трансформатора.
Что такое нулевой провод?
- Если же говорить простым языком и отбросить некоторые не столь важные для нас нюансы, то нулевой провод — это проводник, соединенный с заземленной частью трансформатора или генератора от которого вы получаете питание.
- В однофазной сети, которая используется у нас практически во всех частных домовладениях и квартирах, для работы электроустановок обязательно необходим фазный и нулевой провод. Нулевой провод по сути непосредственно соединен с землей и в идеале имеет нулевой потенциал. То есть напряжения на нем нет.
Что такое заземление?
Заземление или защитный проводник согласно п. 1.7.34 ПУЭ предназначен исключительно для целей электробезопасности. В нормальных условиях он не находится под напряжением и выполняет роль проводника только в случаях нарушения изоляции фазного или нулевого проводника. При этом на самой электроустановке он снижает потенциал до безлопастного.
Зачем нужно заземление?
- Если говорить простым языком, то заземление необходимо только на случай поломки. Например, у вас произошел пробой изоляции стиральной машинки. Если она не будет заземлена, то прикосновение к ней равноценно прикосновению к фазному проводу. Если же она будет заземлена, то нечего не произойдет, так как избыточный потенциал через заземление уйдет в землю.
- Заземление может выполняться по разным схемам в зависимости от ваших возможностей и схемы питающей сети. Данный вопрос мы рассмотрим ниже.
- Защитный проводник на схемах принято обозначать символами «PE». Сам же проводник должен быть выполнен из провода желто-зеленого цвета.
- На некоторых схемах вы можете встретить обозначение «PEN». Это обозначает совмещение нулевого и защитного проводов. О нем мы поговорим чуть ниже. Цвет такого провода согласно п.1.1.29 ПУЭ должен быть голубым с желто-зелеными полосами на концах.
Нулевой рабочий нулевой защитный проводник
Нулевые рабочие и нулевые защитные проводники должны соответствовать требованиями гл.
Нулевые рабочие и нулевые защитные проводники должны соответствовать требованиям гл.
Нулевые рабочие и нулевые защитные проводники должны иметь изоляцию, равноценную изоляции фазных проводников.
Нулевые рабочие и нулевые защитные проводники должны соответствовать требованиям гл.
Нулевые рабочие и нулевые защитные проводники должны иметь изоляцию, равноценную изоляции фазных проводников.
Запрещается объединение нулевых рабочих и нулевых защитных проводников различных групповых линий.
Не допускается объединение нулевых рабочих и нулевых защитных проводников различных групповых линий. Нулевой рабочий и нулевой защитный проводники не допускается подключать на щитках под общий контактный зажим.
Последующие буквы ( если таковые имеются) – устройство нулевого рабочего и нулевого защитного проводника.
В силовых и вторичных цепях во взрывоопасных зонах любого класса, а также в групповых осветительных сетях в качестве нулевого защитного проводника следует использовать отдельную жилу кабеля или отдельный провод, подключенный одним концом к нулевой шине РУ ( подстанции, щиту, щитку, сборке и т.п.), расположенного вне взрывоопасной зоны, а другим – к заземляющему зажиму внутри вводного устройства электрооборудования; совмещение нулевого рабочего и нулевого защитного проводника не допускается.
Трехфазные линии в жилых зданиях должны иметь сечение нулевых проводников, равное сечению фазных проводников, если фазные проводники имеют сечение до 25 мм2 ( по алюминию), а при больших сечениях – не менее 50 % сечения фазных проводников. Сечения нулевых рабочих и нулевых защитных проводников в трехщюводных линиях должны быть не менее сечения фазных проводников.
Трехфазные линии в жилых зданиях должны иметь сечение нулевых проводников, равное сечению фазных проводников, если фазные проводники имеют сечение до 25 мм2 ( по алюминию), а при больших сечениях – не менее 50 % сечения фазных проводников. Сечения нулевых рабочих и нулевых защитных проводников в трехпроводных линиях должны быть не менее сечения фазных проводников.
Трехфазные линии в жилых зданиях должны иметь сечение нулевых проводников, равное сечению фазных проводников, если фазные проводники имеют сечение до 25 мм2 ( по алюминию), а при больших сечениях – не менее 50 % сечения фазных проводников. Сечения нулевых рабочих и нулевых защитных проводников должны соответствовать также требованиям гл.
Трехфазные линии в жилых зданиях должны иметь сечение нулевых проводников, равное сечению фазных проводников, если фазные проводники имеют сечение до 25 мм2 ( по алюминию), а при больших сечениях – не менее 50 % сечения фазных проводников. Сечения нулевых рабочих и нулевых защитных проводников в трехпроводных линиях должны быть не менее сечения фазных проводников.
Во взрывоопасных зонах класса B-I устраивают двухпроводные групповые линии, при этом в двухпроводных линиях с нулевым рабочим проводником должны быть защищены от токов короткого замыкания как фазный, так и нулевой рабочий проводники. Для одновременного отключения фазного и нулевого рабочего проводников применяют двухполюсные выключатели. Нулевые рабочие и нулевые защитные проводники должны иметь изоляцию, равноценную изоляции фазных проводников.

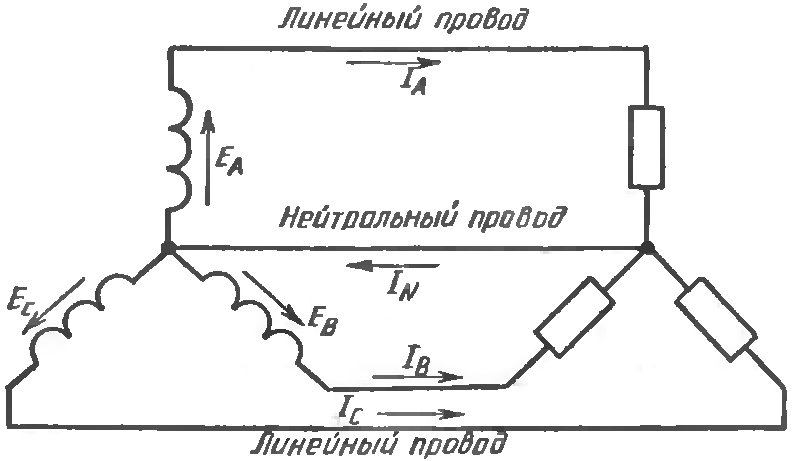

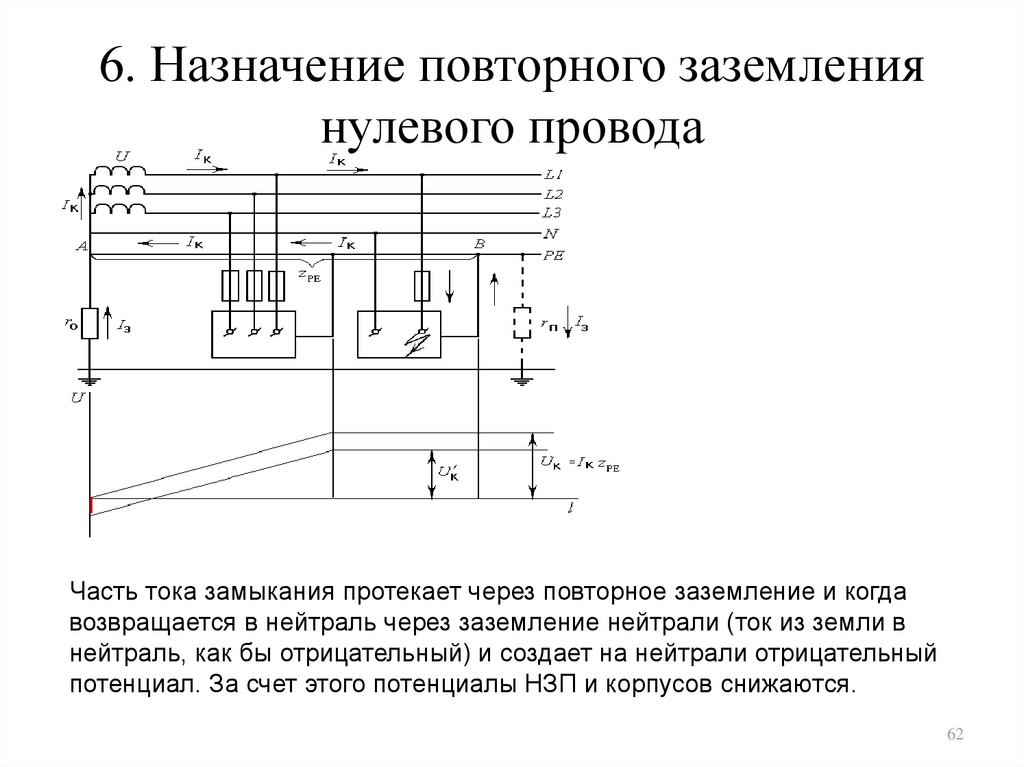

Роль нейтрального проводника
a) В случае несбалансированной нагрузки (без асимметрии фаз) необходимо, чтобы нейтральный проводник оставался под одинаковым напряжением на фазах нагрузки;
(b) Нулевой проводник необходим в случае аварийного режима работы:
– Фазовое короткое замыкание. Если нейтральный провод отсутствует, на остальных фазах нагрузки вместо фазного напряжения будет сетевое напряжение (корень из 3-кратного напряжения), что приведет к выходу прибора из строя. Если подключен нейтральный провод, напряжение на нагрузках не изменяется.
– Сбой фазы. Если нейтральный провод отсутствует, остальные фазы соединены последовательно и подключены к сетевому напряжению, поэтому напряжение на них будет снижено. При подключении нейтрального провода напряжение на нагрузках не изменяется.
На практике ток в нейтральном проводнике в 2-3 раза меньше, чем ток в линейных проводах, поэтому нейтральный проводник изготавливается с меньшим сечением. Обрыв в нейтральном проводнике очень нежелателен, поэтому в него не ставят предохранители.
Пример:
Нагрузка соединена в звезду,
Характер нагрузки – индуктивный. Определите: IФ, IЛ, RФ, P, S, Q.
Ток в нейтральном проводнике равен 0, поэтому нагрузка равномерная.
Здравствуйте, уважаемый читатель Elesant.ru. Электрический ток “доставляется” к потребителю по высоковольтным линиям. Электроэнергия в линиях электропередач находится под высоким напряжением и не может быть непосредственно использована потребителями. Чтобы иметь возможность ежедневно использовать электроэнергию, поставляемую по линиям электропередач, ее напряжение должно быть понижено.
Шаги по применению совмещенного нулевого Pen проводника
Совмещенный нулевой Pen проводник — это инновационное решение в области электротехники, которое позволяет объединить функции защитного и рабочего проводников в одном элементе. Это позволяет упростить установку и обслуживание электрических систем и повысить безопасность их эксплуатации.
Ознакомьтесь с документацией: Перед началом работы с совмещенным нулевым Pen проводником необходимо ознакомиться с инструкцией по его установке и использованию. В документации вы найдете информацию о технических характеристиках, особенностях подключения и рекомендациях по безопасности.
Подготовьте необходимое оборудование: Для установки совмещенного нулевого Pen проводника понадобятся инструменты, включая отвертки, ножницы для проводов, клеммные колодки и т.д. Убедитесь, что у вас есть все необходимое оборудование для процесса установки.
Выключите электропитание: Прежде чем приступить к установке, убедитесь, что электропитание отключено
Это важно для вашей безопасности и предотвращения возможных повреждений электрооборудования.
Определите место установки: Найдите подходящее место для установки совмещенного нулевого Pen проводника
Обратите внимание на требования к расположению, такие как минимальное расстояние до других электрических компонентов и доступность для обслуживания.
Подключите провода: Подключите рабочие и защитные провода согласно указаниям из документации. Обычно это требует подключения проводов к соответствующим клеммным колодкам, следуя инструкциям по оригинальной цветовой схеме проводов.
Проверьте подключение: После подключения проводов тщательно проверьте правильность подключения
Убедитесь, что провода надежно закреплены, контакты чистые и отсутствуют зазоры или повреждения.
Включите электропитание: После успешной установки и проверки подключения можно включить электропитание
Убедитесь, что все работает должным образом и нет неполадок.
Следуя этим шагам, вы сможете успешно установить и использовать совмещенный нулевой Pen проводник. Однако, помните, что для работы с электрооборудованием всегда необходимо соблюдать правила безопасности и руководство по обслуживанию от производителя.
Фаза и нуль в электрике
Электроэнергия появляется в результате упорядоченного движения заряженных частиц в проводах — электронов. Рождаются эти электроны в огромных электростанциях — таких как, например, Волгоградская ГРЭС (гидроэлектростанция), Нововоронежская АЭС (атомная электростанция) и многих других в нашей стране. Далее по очень толстым проводам эта энергия передается на промежуточные подстанции (как правило, такие стоят по периферии городов), а от них — до местных КТП (комплектная трансформаторная подстанция), которые есть почти в каждом дворе.
Уровни напряжения в таких сетях варьируются от 750000 вольт до 380 вольт в конечной КТП. И именно последние делают так, что в розетке обычного дома появляется 220В. Казалось бы, все просто, но! В розетке находятся два провода. И из уроков физики каждый знает, что в электрике есть «фаза» и «нуль». Эти два слова дают нам свет, тепло, воду, газ и многое другое, чем мы пользуемся каждый день. Теперь по-порядку.
Про электричество. Что такое Фаза и Ноль
В электроэнергетике не так-то и много разновидностей подключённых проводов. Различают провода питания и защитные провода.
В этой небольшой статье мы не будем углубляться в дебри, трёхфазные и пятифазные сети. Всё рассмотрим буквально на пальцах, на том, что нас окружает и что есть в наличии во всех магазинах и в каждом электрифицированном жилище. Проще говоря, возьмём и вскроем обычную розетку.
Начнём с времён минувших и отдадим предпочтение той электрической розетке, которая была изготовлена и установлена лет так 10, а то и 15 назад. Мы видим, что розетка подключена всего к двум проводам.
Один из этих проводов обязательно должен иметь голубоватую или синюю окраску. Именно так определяется рабочий нулевой проводник. По нему не идёт ток от источника — он направляется от Вас к источнику. Он вполне безобидный, и если схватиться за него, не прикасаясь ко второму, то ничего страшного и ужасного не случится.
А вот второй провод, окраска которого может быть любой, за исключением синей, голубой, жёлто-зелёной в полоску и чёрной, более коварный и злостный. А что вы хотите, ведь он всегда под напряжением, так как именно к нему поступают свеженькие электроны и заряженные частицы от трансформаторов и генераторов электростанций и подстанций. Называется он фазный проводник.
Дотронувшись до этого провода, вы можете получить хорошенький разряд, вплоть до смертельного исхода. И это не шутки, так как любой ток, напряжение которого свыше 50 Вольт убивает человека за несколько секунд, а у нас в бытовых розетках не менее 220 Вольт переменного тока.
Наличие напряжения на фазных проводниках можно определить специальными индикаторами. Они выполнены в виде обыкновенных отвёрток с крестовиной или лопаткой.
Рукоятка такой отвёртки состоит из полупрозрачного пластика, внутри которой встроена лампочка — диод. Верхняя часть рукоятки — металлическая.
Дотроньтесь рабочей частью индикатора до проводника, а большим пальцем руки — до металлической части на рукоятке. Если встроенный диод загорелся, значит трогать этот провод не стоит — он сейчас под напряжением.
Заметьте, что нулевой проводник никогда не вызовет горение диода, так как на нём по определению нет напряжения при условии, что он не соприкасается с проводником, по которому протекает ток.
А что же мы увидим, если вскроем розетку современного производства, приобщённую к евро стандартам. В такой розетке три провода. Два нам уже знакомы. Фазный проводник, который всегда под напряжением и может иметь любую окраску. Рабочий нулевой проводник, как правило имеет синюю или голубоватую окраску. И третий проводник, состоящий из жёлтой и зелёной окраски вдоль всего провода, который принято называть защитным нулевым проводником. Причём обычно фазный проводник расположен справа в розетках или сверху в выключателях. А нулевой защитный проводник располагается слева в розетках или снизу в выключателях.
Если по фазному проводу поступает напряжение к розетки, а по нулевому уходит от розетки к источнику, то зачем же нужен защитный?
Если подключаемое в розетку оборудование полностью исправно и проводка в надлежащем состоянии, то защитный нулевой проводник не принимает никакого участия и попросту бездействует.
Но представим, что произошло короткое замыкание, перенапряжение или замыкание на части оборудования, нормально не находящиеся под напряжением. То есть ток попал на те части, которые обычно не находятся под его действием, и поэтому изначально не соединены с проводниками Фаза и Рабочий ноль. Вы попросту ощутите удар электрического того на себе, и в худшем случае — можете погибнуть в следствии остановки сердечной мышцы.
Тут и нужен тот самый защитный нулевой проводник. Он заберёт этот ток и перенаправит его к источнику или в землю, в зависимости от того, как выполнена проводка в конкретном помещении. И даже Если Вы случайно прикоснётесь к оборудованию, не нормально находящемуся под напряжением, вы не ощутите сильного удара, ведь ток тоже не дурак — он ищет лёгкие пути, то есть выбирает ту дорогу, где наименьшее сопротивление. Сопротивление человеческого тела составляет приблизительно 1000 Ом, в то время как сопротивление защитного нулевого проводника всего около 0,1-0,2 Ом.
Пользуйтесь современными технологиями и стандартами, чтобы быть в безопасности в любой момент при любых обстоятельствах. Помните, что Ваша безопасность зависит от принимаемых Вами действий и мероприятий по её обеспечению!
В чем отличие фазного проводника от нулевого?
Назначение фазного кабеля – подача электрической энергии к нужному месту. Если говорить о трехфазной электросети, то в ней на единственный нулевой провод (нейтральный) приходится три токоподающих. Это обусловлено тем, что поток электронов в цепи такого типа имеет фазовый сдвиг, равный 120 градусам, и наличия в ней одного нейтрального кабеля вполне достаточно. Разность потенциалов на фазном проводе составляет 220В, в то время как нулевой, как и заземляющий, не находится под напряжением. На паре фазных проводников значение напряжения составляет 380 В.
Линейные кабели предназначены для соединения нагрузочной фазы с генераторной. Назначение нейтрального провода (рабочего нуля) заключается в соединении нулей нагрузки и генератора. От генератора поток электронов перемещается к нагрузке по линейным проводникам, а его обратное движение происходит по нулевым кабелям.
Нулевой провод, как было сказано выше, не находится под напряжением. Этот проводник выполняет защитную функцию.
Таким образом, за повреждением установки последует ее быстрое отключение от общей сети.
В современной проводке оболочка нейтрального проводника бывает синей или голубой. В старых схемах рабочий нулевой провод (нейтраль) совмещен с защитным. Такой кабель имеет покрытие желто-зеленого цвета.
В зависимости от назначения электропередающей линии она может иметь:
- Глухозаземленный нейтральный кабель.
- Изолированный нулевой провод.
- Эффективно-заземленный ноль.
Первый тип линий все чаще используется при обустройстве современных жилых зданий.
Чтобы такая сеть функционировала правильно, энергия для нее вырабатывается трехфазными генераторами и доставляется также по трем фазным проводникам, находящимся под высоким напряжением. Рабочий ноль, являющийся по счету четвертым проводом, подается от этой же генераторной установки.
Наглядно про разницу между фазой и нолем на видео:
Как определить фазу и ноль
В каждой розетке частного дома или квартиры имеется переменный ток. Также к розетке подведены два электрических провода ноль и фаза. Подача переменного тока производится по одному из них, который и носит название фазы.
Определить, какой из двух проводов является фазой, можно при помощи индикаторной отвертки. В случае прикосновения лампочка, установленная в ручке отвертки, будет светиться. Материалом для рукоятки служит полупрозрачный пластик. Рабочая частота фазного провода в большинстве случаев составляет 50 герц, то есть положительные и отрицательные значения меняются местами 50 раз в течение одной секунды. Провод, называемый «ноль», не находится под напряжением и используется в качестве заземления. В случае короткого замыкания, ноль отводит электрический ток. Провод фазы нельзя трогать ни в коем случае, тогда как к нулю можно прикасаться совершенно свободно.
Подключенные проводки имеют разную окраску. Ноль, как правило, имеет голубую или синюю расцветку. Фаза имеет собственную окраску, поскольку находится под напряжением и представляет серьезную опасность. Смертельный случай может наступить и при напряжении чуть более 50-ти вольт, а в розетках – вообще 220 вольт переменного электрического тока.
Как образуется однофазная сеть 220 В
Большинству бытовых и части промышленных потребителей требуется однофазный переменный ток. Система однофазного тока образуется из трёхфазной. Например, в жилой дом вводится три фазы с подстанции, а в каждую квартиру идёт отвод с одной фазы и нулевого провода (если используется система TN-C), и с проводника защитного заземления (в системах TN-C-S и TN-S). Поэтому в однофазных розетках жилых и промышленных зданий будет присутствовать фазное напряжение – 220 вольт.
Фазы при подключении стараются нагружать равномерно, но это практически невозможно (хотя бы из-за того, что количество включенных потребителей в квартирах постоянно меняется). По этой причине на нулевом проводнике постоянно будет присутствовать напряжение, которое может выходить за пределы считающихся безопасными 50 вольт.
Как окрашиваются провода фазы
При работе с проводкой наибольшую опасность представляют фазные провода. Прикосновение к фазе, при определенных обстоятельствах, может стать летальным, потому, наверное, для них выбраны яркие цвета. Вообще, цвета проводов в электрике позволяют быстрее определить которые из пучка проводов наиболее опасны и работать с ними очень аккуратно.
Расцветка фазных проводов
Чаще всего фазные проводники бывают красного или черного цвета, но встречается и другая окраска: коричневый, сиреневый, оранжевый, розовый, фиолетовый, белый, серый. Вот во все эти цвета может быть окрашены фазы. С ними проще будет разобраться, если исключить нулевой провод и землю.
На схемах фазные провода обозначаются латинской (английской) буквой L. При наличии нескольких фаз, к букве добавляют численное обозначение: L1, L2, L3 для трехфазной сети 380 В. В другой версии первая фаза обозначается буквой A, вторая — B, третья — C.
Цвет провода заземления
По современным стандартам, проводник заземления имеет желто-зеленый цвет. Выглядит это обычно как желтая изоляция с одной или двумя продольными ярко-зелеными полосами. Но встречаются также окраска из поперечных желто-зеленых полос.
Такого цвета могут быть заземление
В некоторых случаях, в кабеле могут быть только желтые или ярко-зеленые проводники. В таком случае «земля» имеет именно такой цвет. Такими же цветами она отображается на схемах — чаще ярко-зеленым, но может быть и желтым. Подписывается на схемах или на аппаратуре «земля» латинскими (английскими) буквами PE. Так же маркируются и контакты, к которым «земляной» провод надо подключать.
Иногда профессионалы называют заземляющий провод «нулевой защитный», но не путайте. Это именно земляной, а защитный он потому, что снижает риск поражения током.
Какого цвета нулевой провод
Ноль или нейтраль имеет синий или голубой цвет, иногда — синий с белой полосой. Другие цвета в электрике для обозначения нуля не используются. Таким он будет в любом кабеле: трехжильном, пятижильном или с большим количеством проводников.
Какого цвета нулевой провод? Синий или голубой
Синим цветом обычно рисуют «ноль» на схемах, а подписывают латинской буквой N. Специалисты называют его рабочим нулем, так как он, в отличие от заземления, участвует в образовании цепи электропитания. При прочтении схемы его часто определяют как «минус», в то время как фаза считается «плюсом».
Как проверить правильность маркировки и расключения
Цвета проводов в электрике призваны ускорить идентификацию проводников, но полагаться только на цвета опасно — их могли подключить неправильно. Потому, перед началом работ, стоит удостовериться в том, правильно ли вы определили их принадлежность.
Берем мультиметр и/или индикаторную отвертку. С отверткой работать просто: при прикосновении к фазе загорается светодиод, вмонтированный в корпус. Так что определить фазные проводники будет легко. Если кабель двухжильный, проблем нет — второй проводник это ноль. Но если провод трехжильный, понадобиться мультиметр или тестер — с их помощью определим какой из оставшихся двух фазный, какой — нулевой.
Определение фазного провода при помощи индикаторной отвертки
На приборе переключатель выставляем так, чтобы выбранной была шакала более 220 В. Затем берем два щупа, держим их за пластиковые ручки, аккуратно дотрагиваемся металлическим стержнем одного щупа к найденному фазному проводу, вторым — к предполагаемому нулю. На экране должно высветиться 220 В или текущее напряжение. По факту оно может быть значительно ниже — это наши реалии.
Если высветилось 220 В или чуть больше — это ноль, а другой провод — предположительно «земля». Если значение меньше, продолжаем проверку. Одним щупом снова прикасаемся к фазе, вторым — к предполагаемому заземлению. Если показания прибора ниже чем при первом измерении, перед вами «земля» и она должна быть зеленого цвета. Если показания оказались выше, значит где-то напутали при и перед вами «ноль». В такой ситуации есть два варианта: искать где именно неправильно подключили провода (предпочтительнее) или просто двигаться дальше, запомнив или отметив существующее положение.
И, в завершение, позвольте совет: при прокладке проводки и соединении проводов соединяйте всегда проводники одного цвета, не путайте их. Это может привести к плачевным результатам — в лучшем случае к выходу аппаратуры из строя, но могут быть травмы и пожары.

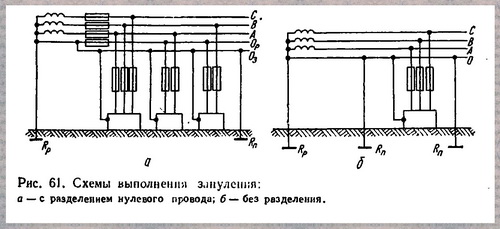

Зануление в квартире
Это соединение зануляющего кабеля с нулевым проводником электросети и корпусом прибора. Предполагается, что процедура обеспечивает ускорение отключения устройства от сети при прикосновении к опасному месту, если напряжение выше некоторого порога. Но она сопряжена с дополнительной опасностью: при разрыве нуля все приборы, подключенные в этот момент к сети квартиры, будут на поверхности иметь фазу (а не ноль), что создает существенную угрозу для здоровья жильцов. Поэтому проведение таких монтажных работ жестко регламентируется.
Знать, что именно называется фазой в электросети, и как ее обнаружить, чрезвычайно важно при проведении электромонтажных работ. В противном случае высок риск нанести ущерб здоровью квартирантов или состоянию электроприборов
Подведем итоги
Безусловно, что вероятности аварий носят случайный характер, максимум, что можно сделать в таких ситуациях, — принять необходимые меры для обеспечения защиты. Но помимо этого не будет лишним вовремя определить аварийную ситуацию по характерным признакам. В первую очередь отгорание нулевого магистрального провода приводит к перенапряжению сети. Обнаружив первые признаки этого явления, следует отключить все электроприборы.
Сделать это оперативно и самостоятельно практически нереально. Временной промежуток для этого слишком коротким, поэтому следует установить на электрическом щитке специальные приборы, реагирующие на обрыв нуля. Как только напряжение выйдет за установленные пределы, реле контроля напряжения произведет защитное отключение.
Полностью доверять системе защиты не стоит. Может случиться так, что при наличии характерных признаков перепадов напряжения, отключение питания не произойдет. Поэтому имеет смысл перечислить наиболее вероятные проявления для данного явления:
- Мерцание ламп накаливания. Они наиболее чувствительны к перепаду уровня напряжения, возникающего при обрыве нуля. Энергосберегающие осветительные приборы и светодиодные лампы не настолько реагируют на изменения.
- Электронные приборы, имеющие встроенную защиту, как правило, отключаются от сети питания. Или не запускаются. Такие действия предусмотрены реакцией защиты импульсных БП на броски напряжения. Характерно, что такая реакция может сработать раньше, чем реле напряжения. Но это, во многом зависит от производителя и схемы реализации защиты электросетей, а также надежности электрического соединения.
- Еще один характерный признак – повышение температуры выключателя. Даже если Вы не обратили внимания на мерцание ламп, то данное проявление должно вызвать опасения.
- Искрение, при попытке подключения электроприбора, может говорить об обрыве нуля на вводе однофазного потребителя. Даже, если оно вызвано другим фактором, а не обрывом нуля, это очень нехороший признак.
- Самопроизвольные срабатывания вводных автоматов, также могут указывать на перенапряжение. Такая реакция на обрыв нуля характерна при включении электронагревательных приборов, например электропечи, бойлера, чайника и т.д.
- Характерные звуки во вводном электрическом щите также могут указывать на перепады напряжения. В такой ситуации рекомендуется отключить ввод питания и дождаться приезда аварийной бригады. Велика вероятность, что авария обрыва нуля имела место в электросети поставщика.
- Обязательно установите на вводе электрической сети реле напряжения. В идеале желательно продублировать данную систему стабилизатором напряжения для дома или квартиры. Такое устройство, работая в паре с реле, позволит поддерживать заданный уровень напряжения, не отключая питание.
Собственно, только многоуровневая защита может обеспечить максимальную безопасность.
Всем известно, что ток в электрической сети течет по замкнутому контуру, питая при этом разнообразную бытовую технику и промышленное оборудование. Сеть подачи электроэнергии в частные дома, квартиры и дачи является одним из направлений распределения электричества в глобальной системе энергоснабжения разнообразных объектов. Все это говорит о том, что для питания бытовых электроприборов необходимы как минимум два электрических проводника, которые создадут замкнутую цепь электропитания домашней техники.
Эти проводники называются фазным (L) и рабочим нулевым (N). «Ноль» не опасен для человека при прикосновении к нему, так как на нем отсутствует напряжение сети. Но это не значит, что через него не протекает электрический ток. В идеальном случае, в однофазной сети, величина тока, проходящего через фазный проводник полностью совпадает со значением этого параметра, протекающего через нейтральный провод. В этой статье мы рассмотрим вопрос, причины обрывы или обгорания нулевого проводника, что происходит в случае такой аварийной ситуации, последствия этой аварии и какая защита от обрыва «нуля» способна исключить такое негативное явление.
