Несколько советов по обслуживанию нулевых шин
Как и любое другое оборудование силового шкафа, подобная планка требует постоянного внимания. После ввода щита в эксплуатацию, через 1-2 недели следует еще раз протянуть соединения. Дело в том, что оксидная пленка, образующаяся на поверхности жилы, к этому времени обгорит, что приведет к ослаблению соединения.
Не реже чем 2 раза в год эта процедура должна повторяться, как и в случае с защитной автоматикой. Необходимо следить, чтобы на нулевой шине не скапливалась пыль. В идеале, если она будет закрыта пластиковой прозрачной крышкой. Следует иногда проверять планку визуально – плохой контакт выдаст себя потемнением шины или изоляции провода возле соединения.
Обзор цен
Купить шины заземления с отверстиями для парных плинтов штекеров защиты, держатель шин заземления к188у2 и прочие устройств для оборудования системы земли можно в специальных электротехнических магазинах, цена зависит от типа и производителя элемента. Рассмотрим, сколько стоит комплект у разных производителей:
| Наименование | Стоимость, у. е. |
| ABB | От 10 |
| AESP REC-ET | От 11 |
| Panduit Ncgk | 10 |
| ZPAS | 10 |
| Schneider Electric | От 11 |
| Lsa-Plus — Krone | 10 |
| IEK (ИЭК) | 11 |
| SZB-13-00-00/1 | 11 |
| Pss 431 Ensto | 11 |
Эта цена приблизительная и зависит от длины шины и её области использования. Дополнительную информацию нужно уточнять непосредственно у производителя
Также обратите внимание на фирменную продукцию компаний Rittal, Tgb, Tlk-Erh-Cu, MFX-4CI. При покупке всегда проверяйте сертификат качества и соответствие заявленным характеристикам
Нулевая шина: виды и применение
Нулевая шина – это один из элементов конструкции систем сборных шин, который используется для подключения проводов заземления и нулевых проводников. Сфера использования данного изделия – электрические сети с переменным и постоянным током. Напряжения в сетях может достигать 400В. Сегодня при монтаже электрощита специальные нулевые шины крайне необходимы и не имеют аналогов
О том, в чем, собственно, заключается важность данных аксессуаров для электрощитов, мы расскажем в нашей статье
Подробно и внимательно рассматривая конструкцию нулевой шины становится очевидным, что по сути она состоит из ТПЖ и пластикового основания, при помощи которого осуществляется монтаж на дин-рейку.
Токопроводящая жила оснащена специальными отверстиями, а также зажимными болтами, что служит для прочного закрепления проводников внутри конструкции. Кроме того, такие особенности позволяют аккуратно и с наибольшей безопасностью развести нулевые проводники.

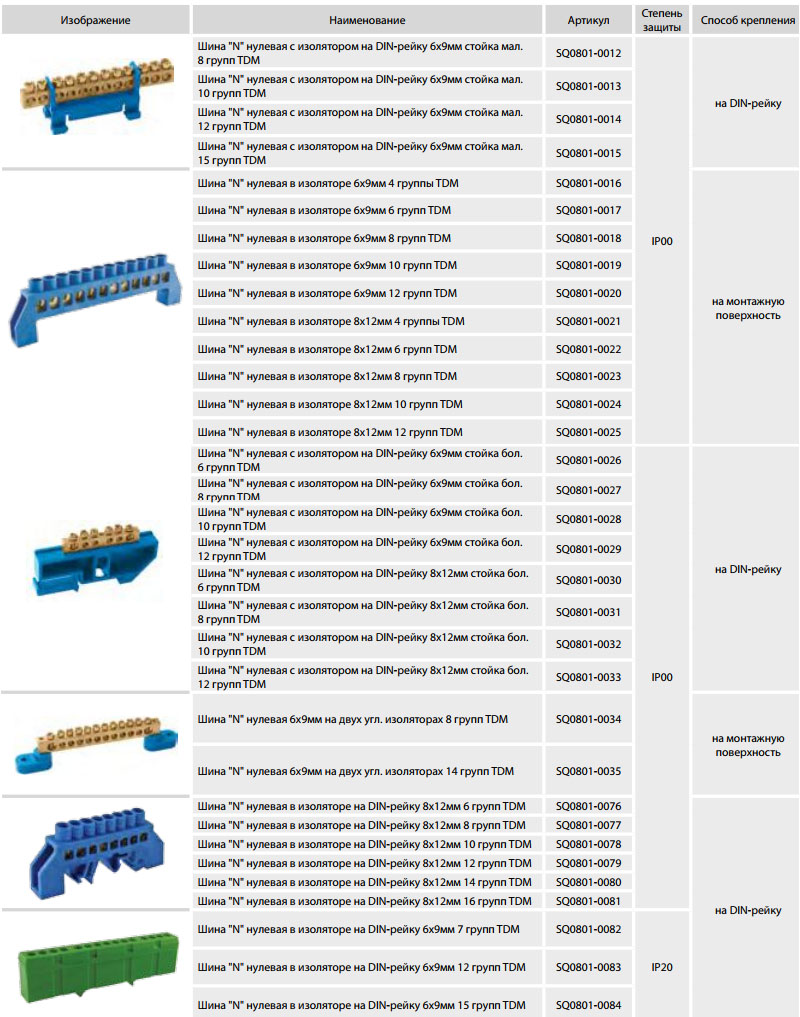

Нулевые шины на современном рынке электротехнической продукции представлены в большом разнообразии. Так, все изделия отличаются друг от друга методом крепления, числом отверстий для монтажа, а также длиной.
Нулевая шина – это цельный токопроводящий медный или латунный элемент, обеспечивающий качественное соединение. Количество зажимов, идущих от нулевых проводников, может быть абсолютно различным. Данное изделие имеет корпус или же монтируется в изолятор.
Применение нулевых шин
Использование такого, на первый взгляд незначительного элемента, как нулевая шина, позволяет решить ряд очень серьезных задач. К таковым относятся:
- возможность создания сразу некоторого числа точек для подсоединения нагрузок, которые имеют направление «общий ввод – нулевой проводник»;
- возможность сделать заземление видимым за счет прозрачной крышки, закрывающей клеммы;
- повышение эффективности защитных автоматов;
- гарантия неразрывности электроцепи на отрезке «заземление – конкретная нагрузка»;
- возможность разделения проводов в системе.
На сегодняшний день действуют строгие требования в отношении выбора нулевых шин. Самым важным правилом является исключение превышения сечения проводника относительно величины в главной заземляющей шине.
Правила монтажа

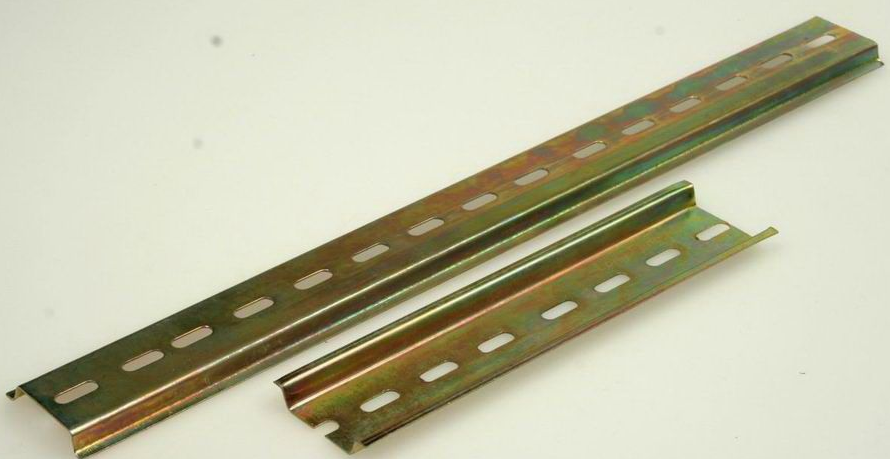

Нулевая шина может устанавливаться на дин-рейку и внутрь электрощита. Возможна и открытая, и закрытая установка. Первый вариант является самым оптимальным для закрытого электрического шкафа, а второй – для оборудования, присоединяемого к наиболее важным элементам. Пример: силовая розетка для различных электроинструментов.
Торговая сеть «Планета Электрика» имеет в своем ассортименте большой выбор аксессуаров для электромонтажа, в том числе компоненты систем сборных шин. Нулевые шины, представленные в наших торгово-выставочных залах, выпускаются такими производителями, как IEK, Schneider Electric, TDM ELECTRIC и др.
Нулевая шина: устройство, назначение, характеристики
Нулевая шина необходима для того чтобы выполнить подключение заземляющих проводников (PE) и рабочих нулей (N). Область применения данной конструкции — сети постоянного или переменного тока с напряжением, достигающем 400 Вольт. На сегодняшний день представить сборку электрического щитка без применения специальных шин практически не возможно, поэтому в этой статье мы решили рассмотреть устройство и назначение нулевой шины.
Конструктивные особенности
При детальном рассмотрении конструкции, можно заметить, что она представляет собой токопроводящую жилу и основание, изготовленное из пластика, которое предназначено для установки на DIN рейку.

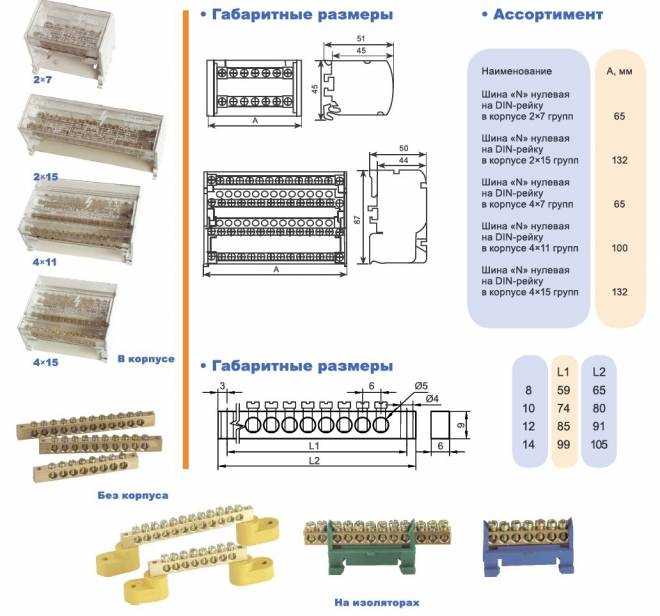

На фото внешний вид НШ:
Токопроводящая жила содержит в себе отверстия и зажимные болты, для фиксации проводников в ней, а также аккуратной и безопасной разводки внутри распределительного устройства проводников N. Различаются между собой НШ как способом монтажа (корпусом), так и количеством монтажных отверстий, соответственно длиной.
Для обеспечения качественного соединения, а также упрощения дальнейшего обслуживания, шина выполнена единым токопроводящим элементом достаточного размера из электротехнической меди или латуни. С различным количеством болтовых зажимов, к которым подводят нулевые (N) проводники.
Различают НШ в корпусе и шины заземления без корпуса, внешне токопроводящие элементы идентичны. Нулевую шину изготавливают в корпусе или устанавливают изолятор. Для правильного функционирования устройств дифференциальной защиты необходимо правильно произвести их подключение, а в распределительном щите разделить проводники N от PE. В случае металлического щита, это можно произвести только изолировав нулевой проводник от корпуса.
Выбор места для монтажа ГЗШ
На столбе воздушной линии
Если на участке подводки питающей линии к основному ВРУ, расположенному на обслуживаемом объекте, имеется дополнительное вводное устройство (на столбе, например), то ГЗШ может монтироваться непосредственно на нём.
Требования действующих нормативов (того же ПУЭ, например), обязывают соединять смонтированную на столбе заземляющую шину с основной распределительной планкой, располагаемой во внутреннем вводном устройстве.
Также не следует забывать об организации повторного заземления PEN проводника на столбе посредством выделения из него отдельной шины заземления PE. Последнее означает, что указанный конструктивный элемент должен электрически соединяться с ещё одним заземляющим контуром, обустраиваемым непосредственно под опорой.
В шкафу ВРУ
Шкаф со смонтированной в нём главной шиной может размещаться непосредственно на фасаде дома в заранее предусмотренном для этого месте. На объектах производственного назначения и в зданиях различных организаций установка ВРУ, как правило, предполагает использование для этих целей специальной щитовой комнаты.
При наружном (уличном) расположении распределительного устройства корпус шкафа должен иметь индекс IP, соответствующий условиям его эксплуатации.
Монтаж элементов конструкции, реализующих шину функционального (рабочего) заземления, предполагает целый набор специальных операций, при проведении которых необходимо учитывать следующие моменты:
- для удобства монтажа главная шина фиксируется болтами на стальном корпусе шкафа;
- при монтаже шина заземления должна соединяться с «нулевой» рейкой посредством стальной (медной) перемычки;
- её размеры должны быть сравнимы с сечением защитного и нулевого рабочих проводников;
- их размещение относительно друг друга никак не оговаривается действующими нормативами.
Сечение заземляющей пластины РЕ должно быть не менее 10 мм2 (в том случае, когда она изготовлена из меди). Для стального проводника это значение не может быть менее75 мм2.
Установка вне шкафа
Вне шкафа планка главной шины заземления должна устанавливаться в местах, защищённых от постороннего доступа и вмешательства.
Она фиксируется в границах твёрдой плоской поверхности на изоляторах из достаточно прочного материала. В качестве примера открытого размещения ГЗШ рассмотрим монтаж типовой пластины на19 дюймов торговой марки «TLK».
Широко распространенные в электротехнике заземляющие шины TLK-ERH-CU – это сертифицированный продукт от «TLK», соответствующий всем оговоренным ранее требованиям. При их изготовлении на медную рейку с типоразмером 19 дюймов (19”) размещают от 14-ти до 18-ти крепёжных болтов для подключения подводящих проводников.
Дополнительная информация. Используемый для размещения 19-дюймовой рейки шкаф имеет соответствующее обозначение – «№19».
Ещё одним вариантом обустройства шины заземления является использование для этих целей специальных DIN реек, относящихся в категории типовых электротехнических изделий, объединяемых в одном шкафу.
Согласно действующим стандартам (ГОСТ, в частности) комплект из таких DIN реек может предназначаться и для других целей (они могут использоваться в качестве планок для подключения фазных и нулевых проводников).
Правила установки

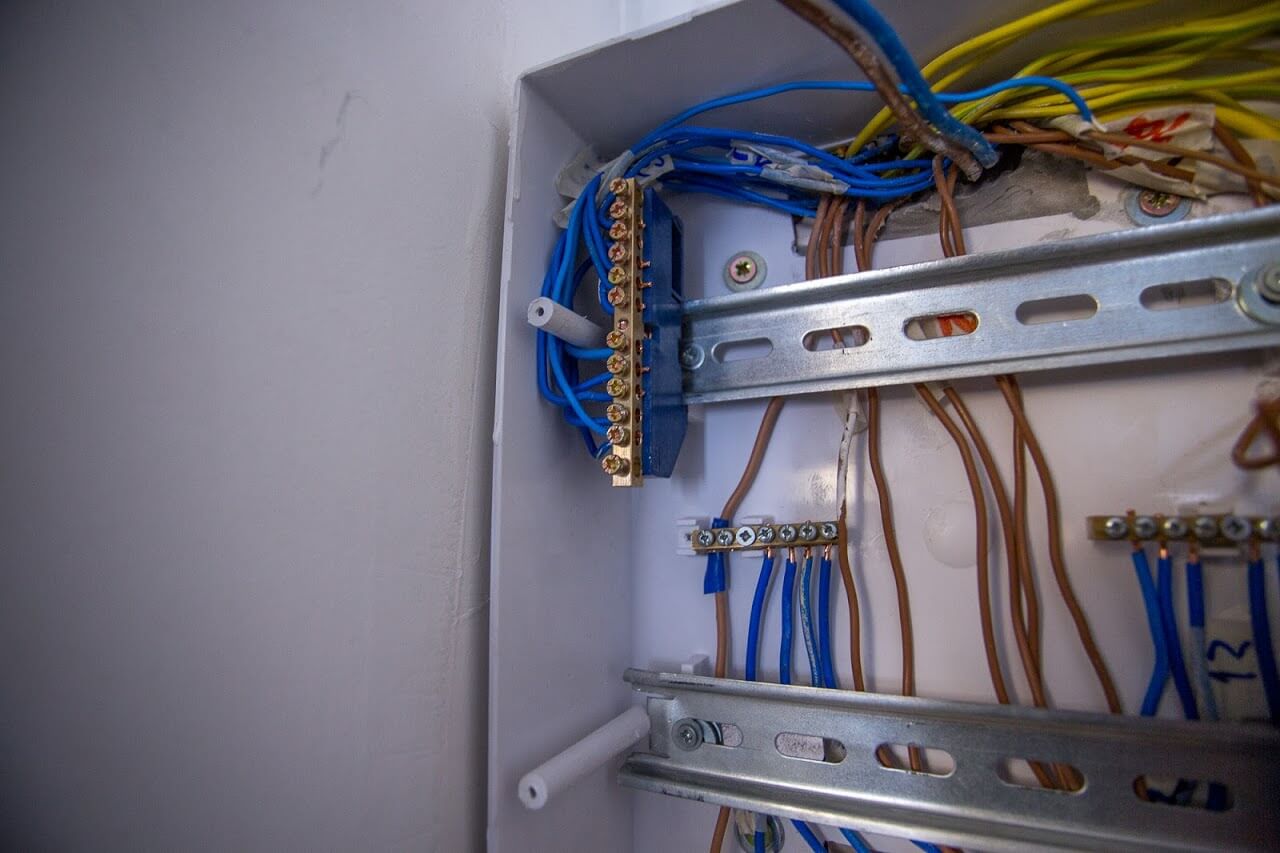

Монтаж НШ возможен как на специальную рейку, так и в электрический щиток. Предусмотрены варианты установки как закрытым, так и открытым способом. Открытый способ прекрасно подходит для шкафа, который будет закрытым для доступа посторонних лиц. Закрытый вариант используется в ситуациях, когда применяется оборудование, подключаемое к очень важным элементам. В качестве примера можно привести розетку силового типа для различного электрического инструмента.
На видео ниже наглядно показывается, как установить НШ на DIN-рейку и как ее можно надежнее зафиксировать:
Вот мы и рассмотрели устройство и назначение нулевой шины. Надеемся, информация была для вас полезной и интересной!
Источник samelectrik.ru
Электрический щиток в частном доме, на даче, в квартире выполняет двойную функцию: обеспечивает ввод и распределение электричества и создает безопасные условия эксплуатации. Если есть желание разобраться в не самом простом вопросе, можно собрать электрощиток своими руками. Вводной автомат и счетчик должны ставить представители электроснабжающей организации, а вот дальше, после счетчика, собирать схему можете сами (хотя они не любят терять деньги). Правда перед вводом в эксплуатацию дома вам нужно будет их пригласить, чтобы они присутствовали при пуске, все проверили и измерили контур заземления. Все это — платные услуги, но стоят они намного меньше, чем полная сборка щитка. Если делать все правильно и по нормам, самостоятельно получится даже лучше: для себя ведь делаете.
Как правильно устанавливать заземляющие шины
Стандартная рейка делается в виде медной пластины. В ней просверлены отверстия под болтовые соединения для последующего закрепления наконечников проводников. Размеры планки могут быть разными и подбираются в соответствии с размерами шкафа. Кроме того, учитывается количество элементов, которые нужно заземлить. Провода от каждого из них соединяются с шиной. Сам болтовой крепеж имеет различный диаметр, что позволяет работать с любыми размерами кабелей и наконечников.
Чтобы зафиксировать планку на металлическом корпусе, используются болты с изолированными подставками, не нарушающими электрического контакта между щитом и планкой. Полученная конструкция размещается в горизонтальном положении, в нижней части вводно-распределительного устройства.
Такое расположение делает очень удобным последующую заводку и прикручивание заземляющих проводников. Изоляционные детали болтов создают зазор между рейкой и противоположной стенкой шкафа. За счет этого болты с другой стороны могут фиксироваться и удерживаться с помощью гаечного ключа, а провода с наконечниками надежно затягиваются.
Еще до монтажа все жилы отмечаются маркировкой, а затем их наконечники опрессовываются. Далее составляется схема соединения проводов и наклеивается на внутренней стороне дверцы. В дальнейшем будет сразу понятно, с какого оборудования и на какую клемму подведена та или иная заземляющая линия.
Сначала выполняется крепление провода, подключенного к основному контуру здания. После этого в порядке очередности подключается заземление кожухов механизмов и оборудования, различных конструкций, систем вентиляции, труб и т.д. Такое равномерное размещение позволяет наиболее оптимально распределить потенциал, влияющий на правильное срабатывание автоматических защитных устройств.
Иногда главную заземляющую рейку неправильно сравнивают с PEN-шиной, предназначенной для подключения линий, заземляющих розеточную, осветительную и другие группы электропроводки. Несмотря на различие функций, обе конструкции все равно контактируют между собой, соединенные общим проводом.
При подключении следует учитывать специфику схем TN-C и TN-C-S. В этих схемах заземляющий провод иногда вообще отсутствует, или на некоторых отрезках его функции выполняет нулевой проводник. При таких условиях допускается использование PEN-рейки в виде главной заземляющей шины, куда заводятся не только контурный проводник, но и заземления других групп проводок, имеющихся внутри здания. В результате, шина и нейтраль соединяются между собой.
Для чего нужна молниезащита и заземление
Что такое заземление
Как проверить контур заземления
Для чего нужно переносное заземление
Заземление розетки
Провод заземления: сечение, маркировка и расцветка
Особенности применения нулевых шин — для чего нужна нулевая шина и как она подключается правильно (видео, инструкция + 125 фото)
Нулевая шина – это одна из деталей шин сборного типа, которая используется в процессе соединения нуля и заземления. Заземляющие шины нулевого типа, являются обязательными во время обеспечения электрических сетей.
Конструкция
Прежде чем разобраться с тем, как подключить нулевую шину, следует внимательнее изучить конструкционные характеристики описываемого элемента. Нулевая шина представлена в виде жилы, отвечающей за проведение тока, её основа создана из пластмассы и задействуется для установки на DIN планку.
В проводящей ток жиле, присутствуют выемки и болты зажимного типа, они задействуются для фиксирования проводников шины, а также обеспечивают качественную внутреннюю разводку прибора распределения.
Описываемые шины разнятся друг с другом следующими элементами:
- наличием и отсутствием корпуса;
- числом установочных отверстий;
- длиной.
Чтобы обеспечить хорошее соединение, шины нулевого типа, изготавливают из латуни и меди.

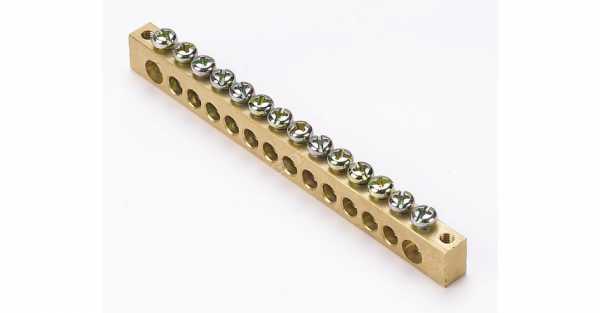

Детальнее, с конструкцией нулевой шины можно ознакомиться на фото.
Характеристики

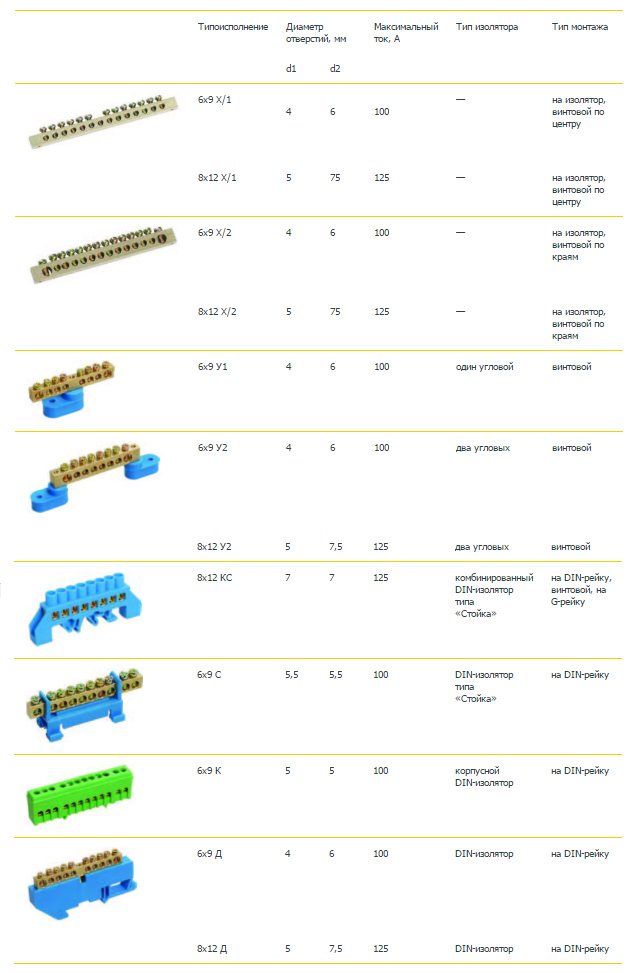

Сегодня присутствуют чётко обозначенные требования касательно выбора шин нулевого типа. Главное требование заключается в том, чтобы не превышалось сечение провода этого же значения в ГЗШ. Отмечают, что в ящик можно ввести от 10 до 40 проводов.
Применение
Нулевые шины с корпусом и без, позволяют справиться с рядом важных задач:
- присутствует возможность образования одновременно нескольких точек, которые позволят подключить нагрузки от ввода к нулю;
- удается выполнить заземление видимого типа, используя прибор с крышкой, изготовленной из просвечивающегося материала, которая способствует закрытию клемм;
- наблюдается увеличение эффективности применения автоматических приборов защитного формата;
- удается создать неразрывную цепь в зоне от заземления до определенной нагрузки;
- выполняется условие, отвечающее за разделение проводов.
Особенности установки
Монтаж такого элемента, как нулевая шина своими руками, осуществляется на DIN планку, сквозь изоляторы углового формата или в щиток.
Открытый метод монтажа (видна клеммная колодка) считается актуальным при наличии шкафа, с минимальным доступом со стороны посторонних. Закрытый метод применяется при использовании устройств, подключенных к основным составляющим системы (к примеру, электрическая установка).
В любом случае, чтобы была подключена нулевая шина на изоляторах, требуется следовать такой инструкции:
- изучить присутствующую схему функционирования щитка и отыскать на картинке нулевую шину (представлена в виде значения N);
- открутив пробки и установив автомат в нефункционирующее положение, осуществляется обесточивание электрического щитка;
- к проводникам ввода подносится отвертка индикаторного типа или мультиметр, и выполняется проверка наличия напряжения;
- учитывая конструкционные особенности нулевой шины, определяется участок для её расположения (если фиксация шины осуществляется с помощью специальных реек, то требуется выполнить их установку в щитке, если подобная фиксация отсутствует – крепеж выполняется сквозь изоляторы на незанятый участок);
- используя специальные фиксаторы, нулевую шину требуется смонтировать на DIN планку;
- прочность крепления проверяется за счёт выполнения «расшатывания» установленной конструкции;
- осуществляется подключение проводника, который идет из прибора защитного отключения к одному из зажимных болтов, расположенных в нулевой шине;
- если в цепи присутствует несколько приборов защитного подключения, то все они подвергается поочередному соединению с шиной;
- нули, которые идут от автоматов всех веток сети, соединяют с нулей клеммой защитного прибора;
- общий «ноль» сети соединяется с расположенным на шине, крайним зажимом;
- выполняется проверка качества каждого соединения;
- включается подача электрической энергии.
При строгом соблюдении всех представленных установочных пунктов, не возникает абсолютно никаких проблем с монтажом нулевой шины.
В случае отсутствия даже минимальных навыков работы с электрическими сетями, рекомендуется обратиться за помощью к специалисту, которая за небольшую плату в короткие сроки выполнить всю необходимую работу.
Для чего нужна нулевая шина в щитке, разновидности и особенности применения в доме
С целью безопасности и удобства монтажа линий электропитания, применяются вводы с отличительными значениями, которые объединяются в общие контактные группы. Нулевая шина — контактная колодка, для безопасного подключения одновременно несколько проводников для дальнейшего питания электроустановок.
Требования безопасности ПУЭ
Система электропитания в идеале составляется по схемам, которые рекомендованы правилами устройства электроустановок (ПУЭ). В жилое помещение или на отдельный объект подключается силовой кабель, а уже последующая его разводка внутри здания обеспечивается с помощью распределительного щитка.
Для удобства такой разводки и применяется нулевая шина. Проще говоря, такое устройство представляет собой усиленный проводник в контактной зоне по открытому типу. К нему подключаются нулевые проводники при помощи винтовых соединителей.
Распространенная конструкция шины — брусок прямоугольной формы, произведенный из прочного металла с характерной проводимостью: латунь, сплавы с медью.
Шина нулевая в корпусе щитка: конструктивные особенности
Конструкция нулевой шины:
- Токопроводящая жила из прочного металла.
- Пластиковое основание, которое в дальнейшем при монтаже устройства применяется для крепления на ДИН плоскость.
В свою очередь, устройство имеет отверстия, а также зажимные болты, которые применяются с целью закрепления используемых проводников. Такие отверстия и болтики применяются для безопасной разводки проводов нейтрали. Внешне шины отличительны по длине, способу монтажа и количеству отверстий для установки.
Для упрощения сервисного обслуживания и выполнения качественных работ по соединению токопроводящих жил, применяются медные или латунные металлы.
Такие сплавы продлевают срок эксплуатации устройства, обеспечивают бесперебойную работу всей системы. Есть шины в корпусе и без корпуса, однако токопроводящие элементы любых типов устройств схожи.
Для правильной работы устройства и обеспечения дифференциальной защиты потребуется правильное подключение устройств с разделением проводников NPE в щите. Если щит металлический, дополнительно используется нулевой провод от корпуса с изоляцией.
Целевое назначение: для чего нужна
Основная цель использования такого устройства – удобство дальнейшей разводки по помещению, а также гарантия безопасности в ходе эксплуатации силовых токопроводящих жил.
Область применения — сети с напряжением максимум 400 вольт (постоянного и переменного тока).
Преимущество использования:
- Организация нескольких областей для присоединения нагрузок от общего ввода к проводнику нуля.
- Обустройство заземления видимого типа (устройство с прозрачной крышкой), который поможет прикрыть клеммник.
- Улучшение и оперативное подключение нескольких сетей (один узел допускает ввод до 40-ка проводников с 3-мм сечением).
- Неразрывная электроцепь на месте с заземлением (также до нагрузки).
- Разделение проводников на защитное и рабочее заземление.
Грамотное и профессиональное разделение электропроводки в доме или офисе с множеством электроточек невозможно обеспечить без применения такого простого устройства.
Правила монтажа
В зависимости от выбранного типа устройства, монтаж осуществляется несколькими методами:
- Крепление на DIN-рейку. (через изоляторы либо непосредственно в элетрощиток).
- Монтаж через угловые изоляторы.
- Крепление в электрощитке.
Осуществление монтажа допустимо открытым либо закрытым способом:
- Открытый применяется в том случае, если есть шкаф, куда доступ посторонним будет ограничен. Монтаж осуществляется с видимой клеммной колодкой.
- Закрытый вариант монтажа применяется в том случае, если оборудование подключается к особо важным системам, к примеру, к силовой розетке электроустановок.
После любого варианта монтажа (открытого или закрытого) не должно быть доступа к токоведущим жилам, поскольку в генерирующей установке ноль глухо заземлен, а прикосновение к точке подключения смертельно опасно
При выборе шин стоит обратить внимание на производителя и цену устройства. Так, дешевые китайские шины при эксплуатации или даже в начале монтажа могут просто лопнуть. Шина нулевая является важнейшим конструкционным элементом сборных шин
Применяется она для подключения проводников заземления и нуля. Этот элемент применяется при обеспечении электросетей как переменного, так и постоянного тока
Шина нулевая является важнейшим конструкционным элементом сборных шин. Применяется она для подключения проводников заземления и нуля. Этот элемент применяется при обеспечении электросетей как переменного, так и постоянного тока.
Подводя итог вышесказанному
Не стоит недооценивать важность монтажа нулевой шины, довольствуясь скрутками или болтовыми соединениями. Подобная планка – это элемент защиты, который дополняет автоматику, позволяя ей корректно работать и выполнять то, для чего она смонтирована, а именно обеспечивать безопасность эксплуатации электропроводки. Источник fb.ru
Источник fb.ru
Источник fb.ru
Здравствуйте. Провожу электрику в частный дом. Щиток смонтирован на столбе около дома. Со столба приходит 2 провода: фаза и ноль на двухполюсной автомат. С него электрик пустил на счетчик, а также ноль у счетчика подключил проводом к земле на щите. Затем со счетчика вывел фазу на однополюсной автомат, а ноль на нулевую шину. И так же к этой шине подключил землю от щита. Т.е. он от щита землю подключил к нулю счетчика и нулевой шине. Скажите что он сделал? Он получается заземлил ноль? Если я хочу себе сделать землю, то мне теперь ее отдельно делать или можно к это подключится?
Источник samelectrik.ru
Всем привет, сегодня статья по практическому опыту сборки электрощитов от опытного электрика-практика Сергей Панагушина из г. Ижевска. Речь пойдёт о таком нюансе как установка нулевых шинок в щите, Сергей расскажет как лучше делать так, что бы контакт шинки с проводами был наилучшим.
Если вам не трудно- проголосуйте за эту статью Сергея тут- https://vk.com/wall-125051812_548
Просто поставьте лайк.
Итак, слово Сергею:
Здравствуй дорогой читатель! В сегодняшней статье хотел бы поделится парой хитростей которые можно применить при установке автоматов и нулевых шин в щитке.

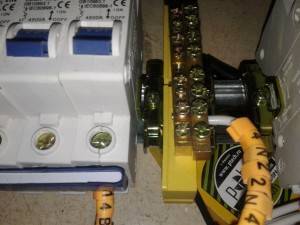

Итак: шины лучше всего устанавливать не по одной, а по две штуки, так как это показано на фото.
Для чего же это делается? Все очень просто: при такой установке площадь контакта увеличивается и соединение у нас дублируется и если под одним винтом контакт ослабнет, то есть второй контакт и нагреваться такое место контакта не будет, что уменьшает риск выхода из строя системы электрического снабжения.
При установке соединительных шин на автоматические выключатели изолированную часть можно обмотать изоляционной лентой вместо применения торцевых заглушек. На фото это видно.
Много изоляционной ленты мотать не надо, достаточно 1.5-2 оборота сделать, если сделать больше то шина в клеммы автомата будет заходить не полностью что может так же сказаться пагубно на работе системы электрического снабжения. Делается это для того, что бы не устроить аварию если в щитке придется производить работы с частично снятым напряжением.
P.S. Изоляционную ленту так же иногда применяю как сигнализатор нагрева шин. Например в щитовой, наматываем на шину изоляционную ленту и периодически при снятии показаний в эл.щитовой смотрим на состояние изоляционной ленты
Если она начинает скукоживаться, то это говорит о том что, в этом месте идет нагрев и нужно разбираться… Спасибо за внимание!
