Как самостоятельно подключить радиатор отопления с нижней подводкой

Размещение батарей с нижним подключением

Первоначально перед установкой подключение радиаторов отопления с нижней подводкой, необходимо выбрать тип схемы отопления. Они бывают двух видов: однотрубные и двухтрубные.

Первую схему обычно применяют в многоэтажных домах. Ее установка не требует много материалов и затрат, но осуществлять регулировку температурного режима в помещениях, такая система не может. Ее параметры задаются расчетным путем заранее, с учетом температуры наружного воздуха в самый холодный период года, установленной по СНИПам для каждого климатического района. Этот подход, не может обеспечить правильный температурный режим, поэтому пользователи многоэтажных домов страдают или от недогрева, или от перегрева в помещениях.

Еще один серьезный недостаток — завоздушивание системы. Если монтажные работы выполнены с нарушением, воздушные пробки не устраняются даже специальными краниками Маевского. Завоздушенные батареи не способны нагревать помещения, создавая максимум проблем у пользователей.

Важно! При установке двухтрубной системы отопления с нижней подводкой тепла к радиаторам, потребуется больше узлов и монтажных компонентов, чем для верхней. Тем не менее, именно нижняя подводка не позволяет скапливаться воздушным пробкам в стояках, что решает одновременно две трупиковые проблемы многоэтажных домов — равномерная циркуляция по контурам нагрева и возможность тонкой регулировки температурного режима в помещениях

Особенности нижней подводки

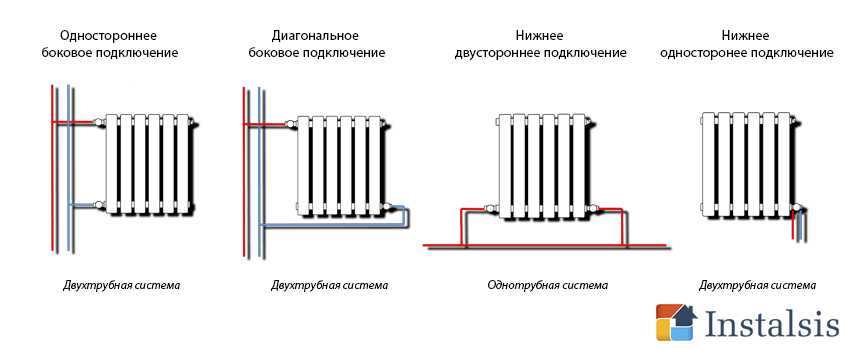

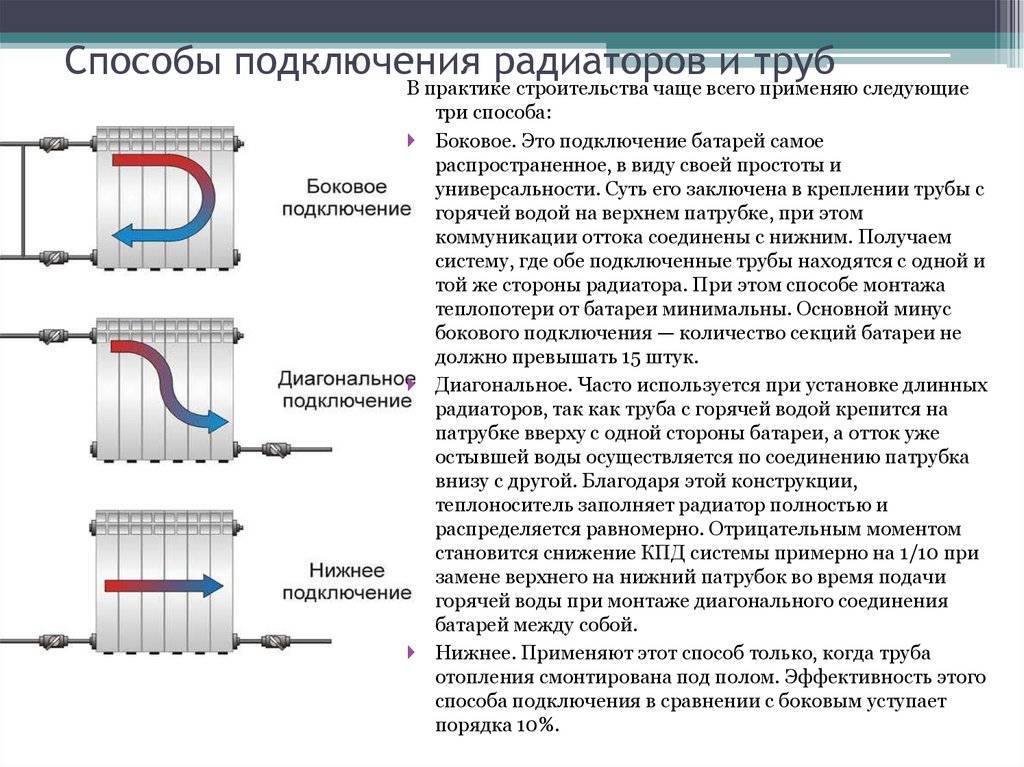

Основных способов подключения приборов отопления довольно много, но наиболее распространенные из них — диагональная и нижняя.

Диагональную еще называю перекрестной, используется с очень популярными сегодня — биметаллическими устройствами. Принцип работы ее в следующем: подводящий трубопровод присоединяется с верхним патрубком, а обратный — с нижним, только с противоположной стороны устройства. В этом варианте тепло передается окружающему воздуху более равномерно, следственно, тепловые потери значительно уменьшатся.

В радиаторах отопления с нижней подводкой теплоносителя, подающий и обратный трубопроводы устанавливаются с различных сторон нагревателя. Очевидно, что при таком сквозном движении сетевая вода не всегда доходит до верхней части батареи, из-за чего эффективность теплопередачи падает приблизительно на 15%. Несмотря на это, такая схема очень востребована в частных жилищах с индивидуальной принудительной схемой теплоснабжения. Она позволяет спрятать трубы, обвязывающие батарею под пол, тем самым не только освобождает пространство в комнате и улучшает ее эстетику, но и снижает тепловые потери по длине трубопровода.

Дополнительные достоинства схем с радиаторами отопления с нижним подключением:

• Возможность включения в схему переходников нижней разводки теплоносителя;
• наличие в конструкции терморегулятора;
• несложный процесс монтажа приборов отопления.

Данная схема обладает и некоторыми недостатками, которые, впрочем, могут быть легко устранены самими пользователями. Во-первых, — неравномерность прогрева помещения, по сравнению с другими вариантами подключения приборов, а во-вторых необходимость дополнительного обустройства на радиаторах воздухосборников. Впрочем, второй недостаток, практически нивелирует первый, поскольку при отсутствии воздуха в верхней части устройства, отопительный прибор будет работать эффективно.

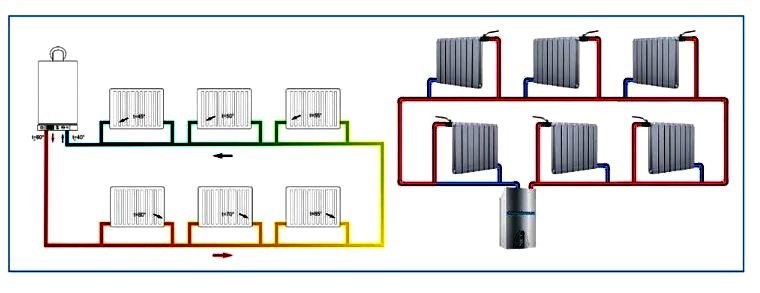

Виды двухтрубных систем

Классифицируются двухтрубные системы по нескольким признакам:

• направление движения жидкой среды (тупиковые либо проточные);
• тип контура (открытый либо закрытый);
• принцип движения жидкости (естественная либо принудительная циркуляция).

Тупиковые и проточные

В системе проточного типа в трубах подачи и обратки не меняется направление движения жидкости. Тупиковая схема отличается тем, что в подающей и отводящей трубе теплоноситель перемещается в противоположных направлениях. Радиаторы монтируются на трубы подачи и возврата после байпаса (перемычки), что позволяет при необходимости отключить отдельный прибор отопления, не нарушив функционирования всего отопительного контура.

Открытые и закрытые

Расширительный бак (емкость для компенсации температурного расширения) представляет собой открытый резервуар либо герметичный бак, оснащенный эластичной мембраной. Открытая емкость устанавливается в верхней точке контура, воду в нее требуется регулярно доливать. Мембранный бак рассчитан на работу под давлением, его использование снижает риск коррозии металлических элементов, поскольку теплоноситель не контактирует с воздухом.

Гравитационные и с принудительной циркуляцией

Гравитационные (с естественной циркуляцией) системы обеспечивают движение теплоносителя по трубам за счет изменения плотности жидкости при повышении температуры и за счет действия силы тяжести. Чтобы обеспечить эффективную циркуляцию, необходимо правильно рассчитать диаметр труб на всех участках контура и смонтировать их под определенным уклоном. В состав такой системы обычно входит открытый расширительный бак.

Принудительная циркуляция жидкости в контуре обеспечивается специальным насосом. Энергозависимая система функционирует под повышенным давлением и требует установки мембранного бака, воздухоотводчиков. Популярность данного варианта базируется на высокой эффективности и удобстве эксплуатации системы.

Особенности нижнего подключения

Нижнее подключение открытого типа

Три способа подключения:

1. Подключение обыкновенных радиаторы через нижние отверстия.
2. С помощью набора комплектующих снизу стальных или биметаллических батарей отопления.
3. Приобрести батареи, которые предназначены для такого подключения.

Теперь рассмотрим способы, плюсы и минусы различных способов нижнего подключения.

Подключение с боковыми отводами

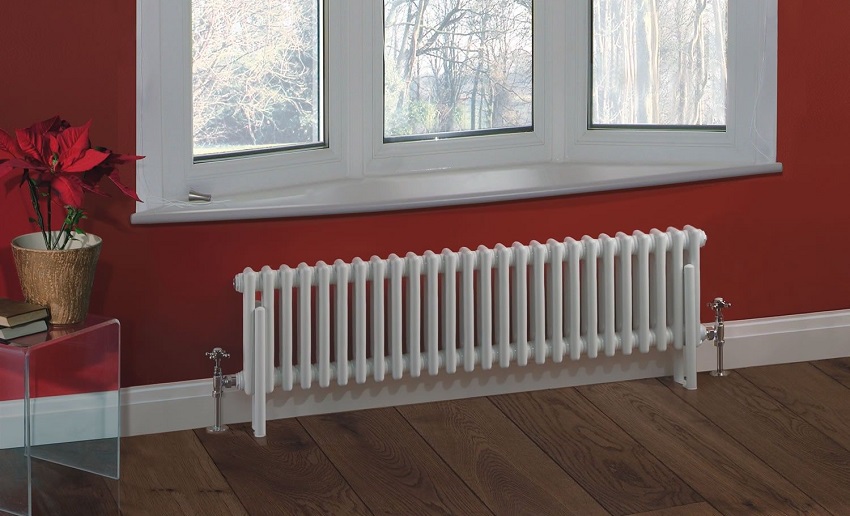

Двухстороннее нижнее подключение

Само подключение не представляет большой сложности. Трубы располагаются снизу – над полом или спрятаны в полу. На стене крепится радиатор, и к нижним отверстиям подводится трубопровод. Чтобы батарею можно было снять без остановки процесса отопления, нужно установить с двух сторон запорную арматуру. В верхнее отверстие (без разницы с какой стороны) устанавливается воздухоотводчик.

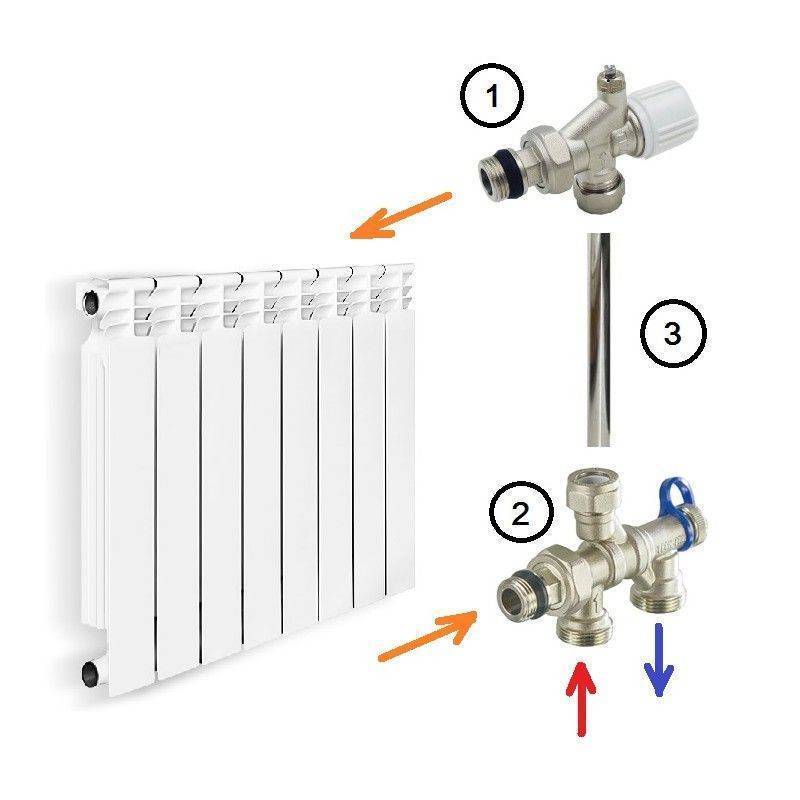

Подключение с помощью переходника

Схема подключения Иногда нет возможности подключить обыкновенный радиатор, подведя к нему трубопровод с двух сторон. В таком случае можно воспользоваться переходником. Она вворачивается в нижнее отверстие, а к верхнему от нее подводится трубка из нержавейки. К самому же переходнику трубы отопления подключаются снизу.

Больше информации о таком типе подсоединения вы получите, посмотрев видео, прикрепленное в конце статьи.

Нижнее подключение с удлинителем потока

Нижнее подключение можно выполнить с помощью удлинителя потока. Устройство закручивается в нижнее отверстие и не имеет никаких отводов к верхнему. Циркуляция теплоносителя происходит за счет того, что вода, проходя по трубке в середине радиатора, выходит из нее в конце отопительного прибора, поднимается, выдавливая холодную воду через выходное отверстие, находящееся в устройстве.

Для самотечных систем такой тип подсоединения не подходит.

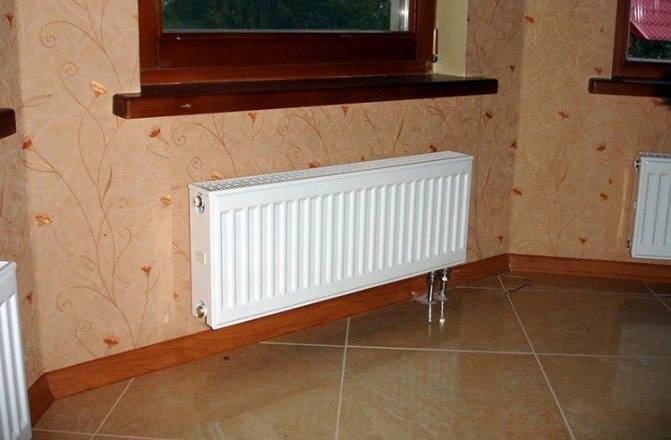

Подключение батарей с нижней подводкой

Подводка труб в стене

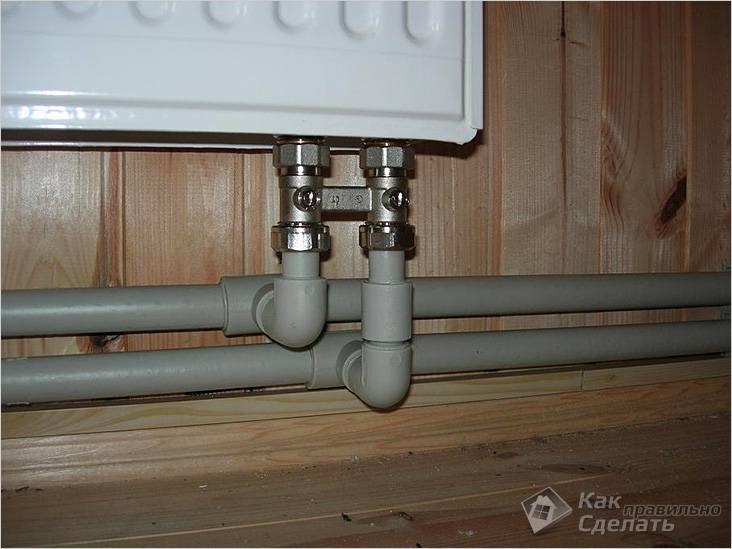

Теперь остановимся на более эффективном и самом приемлемом с эстетической точки зрения способе нижнего подключения – снизу, попутно описывая его преимущества и недостатки.

Преимущества

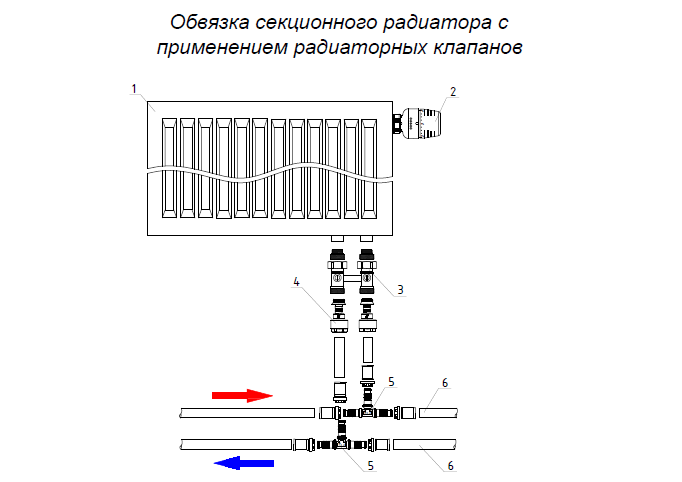

Переходник направления потока

• Есть возможность установить переходник направления потока.
• Оба патрубка прямо с батареи уходят в пол или в стену (или в трубы, расположенные над полом).
• Покупая радиаторы с нижним подключением, не нужно беспокоиться о приобретении подходящего терморегулятора, так как он там уже установлен.

Недостатки

Нужно стравливать воздух с батареи

• На каждой батарее должен быть установлен воздухоотводчик .
• Прогрев менее равномерен и не так эффективен.
• Нельзя использовать для самотечной системы отопления .
• Нужно постоянно использовать циркуляционный насос.

Материалы и инструменты, необходимые для монтажа

Грамотная установка радиаторов отопления самостоятельно хозяином жилья потребует наличие специального инструмента и определённых расходных материалов. Что касается первых и вторых, то их вид и размеры зависят от выбранных моделей приборов отопления, способа их подключения и пр. В любом случае для монтажа радиаторов обязательно потребуется необходимый набор инструментов и материалов.

Как подключить радиатор отопления с боковым подключением

Watch this video on YouTube

Инструмент и приспособления

Так, как все батареи, кроме напольных приборов, крепятся к стенам, то для этого нужно будет вооружиться следующим:

• перфоратор;
• дрель-шуруповёрт;
• сварочный аппарат для полипропиленовых труб;
• молоток;
• уровень;
• рулетка и линейка;
• маркер;
• гаечный и трубный ключи;
• торцевой ключ для сборки секций.
• шнур или намотка для резьбовых соединений;
• герметик.

Материалы

Обычно фирма-изготовитель к своим радиаторам отопления поставляют в продажу монтажные наборы, как для сборки и подключения батарей, так и для навески их на стены. В данных наборах встречается минимально необходимый для установке комплект состоящий из:

1. Кронштейнов.
2. Кран Маевского или автоматический воздухоотводчик.
3. Заглушек.
4. Запорной арматуры.

Кронштейны

Они могут присутствовать в комплекте поставки радиаторов. Если их нет, то необходимый крепёж можно приобрести в ближайшем строительном супермаркете.

Существует много разных по конструкции и форме опор для батарей, но всех их объединяет высокая несущая способность и передача нагрузки от веса радиатора на стену. Кронштейны могут быть строго фиксированными конструкциями и с регулировочными механизмами, как по длине, так и высоте.

Кран Маевского или автоматический воздухоотводчик

В процессе прохождения теплоносителя по системе отопления, захваченный им воздух попадает в радиаторы. Обычно это происходит при запуске отопительной системы по окончании тёплого времени года. Воздушные пробки, если их не удалить, сдерживают прохождение горячей воды в верхнем коллекторе батареи, и она будет оставаться холодной.

Кран Маевского — небольшое устройство, которое вкручивают с одной из сторон верхнего коллектора в свободное отверстие. Если диаметр крана отличается от размера резьбового входа в коллектор, то применяются специальные переходники. На резьбу устройства наматывают уплотнитель

Гаечным ключом осторожно закручивают кран до упора

Сброс воздуха производят откручиванием винта или ручки. Поворотом кольца меняют направление воздушного потока. Воздух сбрасывают до появления сплошной струи воды

В многоквартирных домах важно произвести сброс воздуха в радиаторах верхних этажей

Автоматы, по отзывам специалистов довольно капризные устройства и не переносят загрязнённый теплоноситель. Со временем автоматический воздухоотводчик, установленный в системе централизованного отопления, начинает протекать. Поэтому рекомендуется их использовать в автономном отоплении частных домов, где применяется чистый теплоноситель.

Заглушки

Универсальность батарей отопления с боковым подключением заключается в том, что 4 выходных отверстия – по два на нижнем и верхнем коллекторе. Два из них в зависимости о схемы подключения заняты подающим и обратным патрубками.

В третье отверстие устанавливают кран Маевского или автоматический воздухоотводчик. Остаётся четвёртое отверстие, которое «глушат» резьбовой пробкой (заглушкой). Её вкручивают в отверстие коллектора гаечным ключом с накрученной на резьбу подмоткой (паклей, уплотнительным шнуром или лентой).

Запорная арматура

Запорная арматура для радиаторов отопления — это три вида кранов.

Шаровые. Используются в двух крайних положениях: «закрыто» или «открыто». Их ставят на входе и на выходе батареи. Роль в кране запора исполняет поворотный металлический шар со сквозным отверстием. Поворачивая его наружным рычагом, добиваются полного открытия или закрытия прямотока теплоносителя.

Штоковые. Это традиционная схема перекрытия протока подвижным штоком, находящимся на одной оси с поворотной головкой. В отличие от шарового устройства штоковым краном изменяют скорость прохода горячей воды, следовательно, регулируют степень нагрева батареи.

Обратный клапан. Краном с обратным клапаном отсекают отток теплоносителя на определённом участке отопительной системы. Их редко применяют в централизованных сетях отопления. Чаще всего их используют в особо сложных автономных отопительных системах.

Разметка мест монтажа крепления

Самый простой способ требует помощи друга. Он предусматривает такие действия:

1. На пол под окном ставят своими руками деревянный брусок толщиной 8-12 см.
2. На брусок ставят радиатор. При этом его центр должен совпадать с центром проема окна.
3. Немного наклоняют верх радиатора вперед и между секций просовывают конец одного кронштейна. Второй процесс должен делать помощник.
4. Ставят радиатор вертикально. Кронштейн (его должен поддерживать помощник) должен коснуться стены.
5. Карандашом отмечают точки, где нужно сделать отверстия под дюбели. Эти метки должны находиться на правильной горизонтальной линии. Горизонтальность нужно проверить уровнем.

Где будем размещать?

Обычно радиаторы размещают там, где ожидается наибольшая потеря тепла в квартире. Как правило, это зона под окном или со стороны угловой стены дома. Даже если квартира расположена в хорошо утепленном доме и укомплектована стеклопакетами, окно – это то место, где в холодное время года будет наименьшая температура воздуха.

Выбор оптимального места для радиатора

Если не поставить радиатор под окном, то холодный воздух, проникающий снаружи, будет постепенно опускаться вниз и распространяться по полу. Из уроков физики мы знаем, что теплый воздух движется вверх. Значит, отходя от батареи и поднимаясь к потолку, он будет создавать своеобразный барьер для холодного потока с улицы. Согласно рекомендациям СНиПа, размер батареи должен занимать не менее 70 % от окна, в противном случае теплый воздух не создаст нужного барьера.

При слишком коротких батареях, может произойти ситуация, когда по бокам будут образовываться холодные зоны. В итоге, в помещении будет низкая температура даже при мощном радиаторе. Как видите, не всегда только мощность батареи обеспечивает комфортный микроклимат в квартире.

Что делать, если радиатор не греет

Подобный вопрос, возникает у пользователей не только после монтажа нового прибора, но и в процессе многолетней его эксплуатации. Просчеты при подсоединении устройств к системе отопления приводят к нарушению режима циркуляции, снижению теплоотдачи. Такая батарея греть не будет, поскольку нарушается ее функционал. При этом радиатор может быть совершенно холодный или теплый только на половину, внизу либо сбоку.

При условии, что котел подобран правильно по мощности и работает исправно, выдавая необходимые параметры теплоносителя по температуре и давлению воды, вариантов, по которым приборы остаются ледяными, может быть немного.

Дополнительная информация! В случае если в доме применяется однотрубная схема, все батареи соединены последовательно, для равномерности их нагрева потребуется температурная компенсация. Это можно выполнить через обустройства байпаса, пропуская через него нужное количество теплоносителя. Также регулировка температуры в комнате может проводиться ручным способом через включение термоклапанов.

Основные причины неисправности батареи:

1. Образование воздушных пробок во внутреннем контуре. Источники поступления — с теплоносителем, после ремонтных работ или из-за разгерметизации контура отопления.
2. Засорение радиатора или подводящих труб.
3. Понижение температуры сетевой воды и низкое давление теплоносителя.
4. Неправильный монтаж прибора. Этот вариант совершенно фатальный, поскольку для его устранения будет нужно фактически заново провести монтажные работы, что потребует дополнительных финансов и времени.

Нижний подвод труб к батарее, пожалуй, самое оптимальное решение для замкнутых индивидуальных систем отопления. Оно обеспечивает не только современный уровень теплоснабжения в доме, но и высокие эстетические качества внутридомовой системы отопления. Тем не менее, существует определенный набор правил по выбору и монтажу таких устройств, выполнение которых пользователем, станет залогом надежной системы отопления.

https://youtube.com/watch?v=tgVOFkLWL0M

Устройство радиатора отопления

Гидравлическая конструкция радиаторов несложная – два горизонтальных коллектора, соединенных между собой перемычками. По ним перемещается теплоноситель. Система металлическая, обеспечивает высокую теплоотдачу, либо покрыта специальным кожухом, который максимально контактирует с воздухом.

В схеме радиаторов выделяют:

• верхний и нижний коллекторы;
• вертикальные каналы в секциях;
• теплообменный корпус;
• выходы у коллекторов.

При подключении радиатора к трубным контурам подключается 2 выхода из 4-х, оставшиеся глушатся. От схемы подключения зависит эффективность работы батареи. При планировании установки необходимо понять, какая система уже есть или будет в квартире.

Комплектующие для монтажа батареи для отопления

Чтобы установить батарею, необходим ряд комплектующих.

Установочный комплект

Состоит из двух футорок с правой резьбой, двух футорок с левой, заглушек, крана Маевского, трех кронштейнов и трех дюбелей.

Футорки (переходники 1 – ½ дюйма) вворачиваются в отверстия радиатора, в которые подводится прямой отвод и обратка. С правой стороны радиатора – правая резьба (завинчивание футорки по часовой стрелке), с левой – левая резьба (против часовой). В верхнее правое отверстие ставится кран Маевского, в оставшееся отверстие – заглушка.

Фото 2. Набор из четырех футорок с правой и левой резьбой необходим для монтажа радиатора.

Лен сантехнический и паста-герметик

Лен используется для паковки резьбы. Под действием воды разбухает и герметизирует зазоры в резьбовых соединениях.

Паста-герметик Унипак уплотняет лен в резьбе, защищает его от гниения, облегчает завинчивание втулок.

Запорная арматура

Шаровые краны используются для перекрытия труб, ставятся на подающую трубу. На обратку ставят регулировочный вентиль. Присоединительной частью крана или вентиля является американка — разъемное соединение с накидной гайкой. Состоит из двух частей. Часть американки с наружной резьбой 1/2” вворачивается во внутреннее отверстие футорки радиатора.

Американка позволяет легко подсоединить радиатор к крану и снять его.

Преимущества и недостатки

К преимуществам нижнего подключения радиатора биметаллического можно отнести:

• Эстетичный вид. При этой схеме подключения трубы легче скрыть. Например, это можно сделать, скрыв их под пол, в стену, или под плинтус.
• Простота монтажа. Трубы соединяются напрямую, при таком варианте получается мало изгибов, поворотов и т.д. Таким образом, теплоноситель поступает без существенных препятствий.
• Цена нижней схемы подключения меньше остальных;
• Нижняя система подключения более стабильна, то есть ее сложно разбалансировать.

Недостатки нижнего подключения:

• Если для достижения эстетичного вида трубы ведутся под полом, то будет весьма сложно устранить протечку. Нужно будет демонтировать пол. В многоквартирном доме такая система не подключается, так как там действует система центрального отопления.

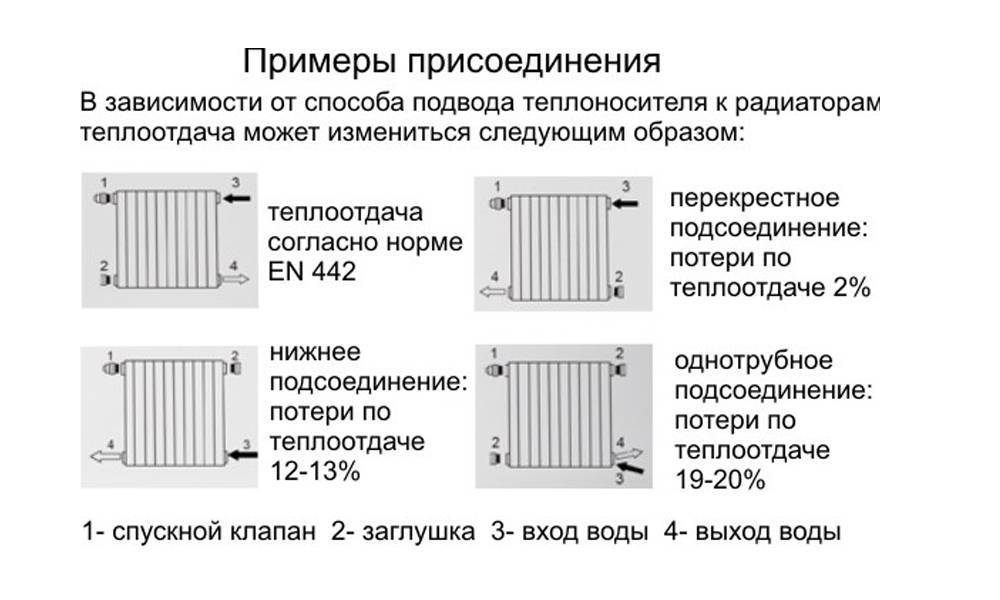

• Уровень теплоотдачи радиаторов при нижней схеме подводки несколько меньше чем при других подключениях.

Что касается небольшой теплоотдаче, то это можно объяснить конструкцией каналов в биметаллических радиаторах. Горячий теплоноситель подается в батарею и очень быстро нагревает ее нижнюю часть. Верх батареи прогревается благодаря процессу конвекции. Таким образом, верх батареи может быть не прогретым полностью, и постоянно там будет собираться воздух.

Также это касается ситуации, когда теплоноситель состоит из воды и антифриза (рис. 4). Антифриз тяжелее воды и он находится всегда внизу, а вода будет подниматься вверх. Таким образом, при нижней схеме подводки нарушается циркуляция теплоносителя внутри прибора. Это приводит к маленькой теплоотдаче и неэффективности нижней схемы подключения.

Как правильно подключить биметаллический радиатор? Конечно, для этого нужно обладать определенными знаниями и умениями. Правильное подключение биметаллического прибора отопления заключается в соблюдении некоторых правил. Следует отметить, что лучше подключить нижнюю схему труб в начале ремонтных работ. Так как эта подводка и выполняется собственно из-за эстетичного вида, то трубы идут либо под полом, либо в стене.

Следует строго соблюдать все расстояния, например, от пола до радиатора правильное расстояние должно быть не меньше 15 см, между стеной и прибором не меньше 2 см.

Далее с помощью уровня нужно точно расчертить места для кронштейнов. Лучше установить радиатор на подставку и положить сверху уровень, тогда можно быть уверенным, что все замеры правильно сделаны. Кронштейны, как правило, идут в комплекте с биметаллическим прибором отопления. Количество этих креплений должно соответствовать размеру прибора.

Чтобы правильно подключить трубы, важно не перепутать подающую и обратку. Чтобы этого не произошло нужно внимательно изучить все надписи, так как на радиаторе есть соответствующая маркировка. При неправильном подключении биметаллического радиатора отопления теплоотдача снижается в разы, а именно на 60%

При неправильном подключении биметаллического радиатора отопления теплоотдача снижается в разы, а именно на 60%

Конечно, от этого зависит и модель прибора отопления

При неправильном подключении биметаллического радиатора отопления теплоотдача снижается в разы, а именно на 60%. Конечно, от этого зависит и модель прибора отопления.

Нижние трубки, которые имеют Г-образную форму, должны укрепляться, но только после проверки всей системы. Делают это, как правило, с помощью монтажной пены.

Установку и подключение биметаллических радиаторов нужно производить в защитной упаковке

Это очень важно, так как если повредить краску на радиаторе, то может пойти необратимый процесс. От повреждения краска и дальше будет вздуваться. Если это произошло, но нужно приобрести специальную краску на основе эмали и обработать царапину

Если это произошло, но нужно приобрести специальную краску на основе эмали и обработать царапину

Упаковка должна быть на радиаторе до подключения

Если это произошло, но нужно приобрести специальную краску на основе эмали и обработать царапину. Упаковка должна быть на радиаторе до подключения.

Все комплектующие заглушки и краны должны быть в комплекте с радиатором, но это нужно уточнять у консультанта в магазине. А именно это кран Маевского и заглушки на другой коллектор. Кран Маевского правильно устанавливать динамометрическим ключом, для того чтобы не перетянуть соединение и не повредить кран. Соединения ни в коем случае нельзя ничем зачищать, так как при запуске системы может проявиться протечка.

Какой материал выбрать для подключения батарей?

Полная схема отопительной системы

Сегодня в 90% случаев для подключения радиаторов используют металлопластиковые трубы. Сгоны к приборам прикрепляются сваркой по металлу, а потом монтаж разводки осуществляется методом пайки. В результате получается очень прочное и надежное соединение, которое смотрится весьма эстетично.

Для большей безопасности сразу устанавливается вся необходимая запорная аппаратура

Вместо шаровых кранов специалисты рекомендуют обратить внимание на краны с термостатическими головками. Они позволят в автоматическом режиме осуществлять всю необходимую регулировку. При покупке современных радиаторов не нужно задумываться о выборе комплекта для грамотного подключения

В комплектацию уже входят и кронштейны, и радиаторные футорки, и воздухоотводчик, и краны американки, несколько соединителей, тройники, колена и хомуты. Поэтому выполнить качественное подключение с учетом приведенных рекомендаций будет очень просто

При покупке современных радиаторов не нужно задумываться о выборе комплекта для грамотного подключения. В комплектацию уже входят и кронштейны, и радиаторные футорки, и воздухоотводчик, и краны американки, несколько соединителей, тройники, колена и хомуты. Поэтому выполнить качественное подключение с учетом приведенных рекомендаций будет очень просто.

Расчет радиатора для помещения

Последовательность выполнения расчета следующая:

1. Для начала нужно найти количество тепла, которое необходимо для обогрева помещения определенного объема. Также нужно учитывать компенсацию теплопотерь и другие важные критерии (климатический регион, ориентацию помещения, качество его утепления и пр.).
2. Полученное значение корректируется с учетом схемы врезки прибора и нюансов его размещения на стеновой поверхности.
3. Если планируется купить разборный радиатор, то после определения необходимой мощности прибора для конкретной комнаты можно подсчитать требуемое количество секций.

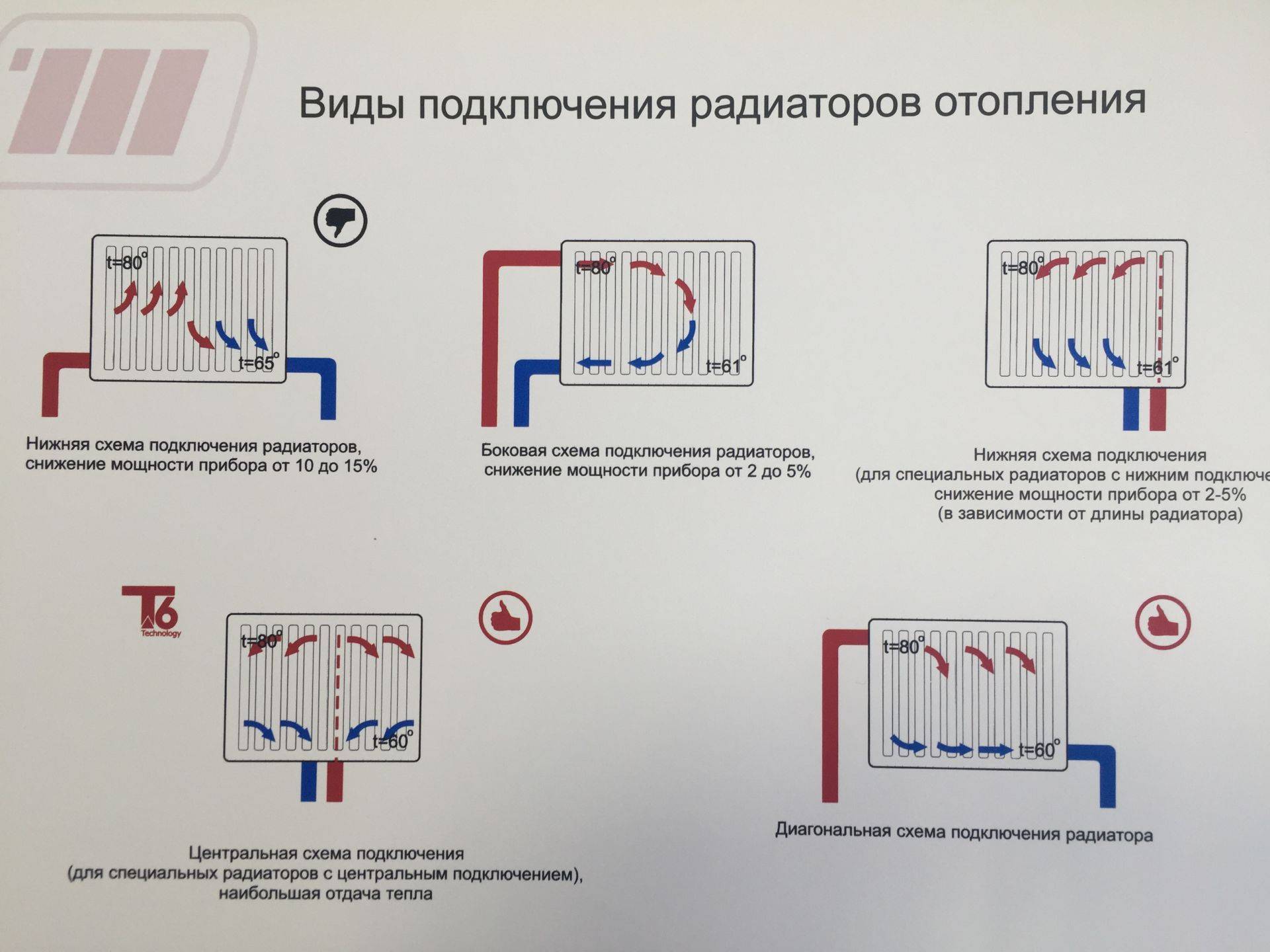

Классификация

На данный момент в продажу поступают три вида радиаторов с нижним подключением:

1. Типовые, изготовленные из алюминиевого сплава, или биметаллические – секционные, оснащенные конвекционными пластинами. Такие радиаторы относятся к разряду универсальных . Они оборудованы четырьмя каналами для подключения, следовательно, и способов их присоединения к отопительной сети – тоже четыре. Радиаторы данного вида характеризуются невысокой потерей мощности – всего 15% при самом неблагоприятном варианте. Некоторые модели оснащены термостатическим вкладышем, что дает возможность устанавливать термостатическую головку на каждый радиатор.
2. Панельные: могут иметь гладкую или рифленую поверхность. Схема подключения радиаторов данного вида – напольная или нижняя. В продаже имеются модели с право-или левосторонним расположением соединительной арматуры.
3. Стальные трубчатые: относятся к разряду наиболее эффективных, поскольку имеют самую большую площадь теплоотдачи. Модели высотой до 2,5 метров предназначены для одностороннего подключения, то есть оба патрубка – входной и выходной – расположены рядом.

Стальной радиатор с нижним подключением

По типу подключения к отопительной сети радиаторы делятся на:

• односторонние;
• разносторонние.

В первом случае подвод и отвод располагаются с одной стороны прибора. Верхний служит для подачи теплоносителя, нижний – для его возврата в систему.

Разносторонний способ – когда подвод и отвод осуществляется с противоположных сторон радиатора – является наиболее удачным для индивидуального отопления.

Время когда в квартирах стояли исключительно чугунные радиаторы, прошло. На смену пришли другие материалы. Какой радиатор лучше – медный или алюминиевый: сравнительный обзор и вывод об эффективности.

Руководство по монтажу батарей отопления в квартире своими руками смотрите тут.

Об особенностях монтажа батарей отопления в частном доме вы узнаете из этой статьи.

Основные достоинства нижней подводки

Несомненно, дизайн интерьера жилых помещений в загородных домах улучшается после возможности скрыть коммуникации частных домов под пол. Трубы, точащие сбоку и сверху, не придают эстетики, но когда не было выбора в способе подводки, приходилось соглашаться с данным инженерным решением.

Нижняя подача осуществляется под небольшим напором – горячая вода подается с одной стороны радиатора, и выходит на обратку с другой нижней точки, уже слегка охлажденной. В какой-то мере, когда теплоноситель проходит под отделочными материалами, он отдает часть тепла. Но это делает полы теплее, потоки воздуха более равномерно обогревают помещение.

Возможно, при таком способе комната обогревается медленнее, зато дольше держит температуру. Эффективность подобного способа отопления довольно высока, снижается она только по 2-м причинам:

• засорение трубы;
• завоздушивание части радиатора по стояку – в случае, когда нарушена горизонталь.

Даже после небольшого снижения КПД подобных систем отопления данный способ обеспечения циркуляции дает вполне достойное прогревание отопительных приборов. Необходимо учитывать все слабые стороны системы, но после прочистки эффективность всегда повышается.

Напомним, какой интервал обязательно выдерживать при установке радиаторов, согласно современным требованиям:

• от подоконника до радиатора – порядка 10-15 см;
• от пола до радиатора – не менее 10 см;
• от стены до задней поверхности радиатора – от 5 см.

Согласно требованиям к установке, радиатор устанавливается на определенном расстоянии от окна

Теплый поток – прежде всего, завеса, барьер или своеобразный щит, получаемый естественным путем от соприкосновения с работающим должным образом отопительным прибором. Этим обусловлены требования по установке радиаторов в тех местах, где будут смешиваться холодные и теплые массы воздуха.

Подача водяного теплоносителя в радиаторы

Однозначного критерия, определяющего, как правильно подсоединять батарею к теплотрассе с горячей водой, выработать невозможно. Производители отопительных радиаторов наполнили рынок приборами с разными схемами размещения входных гнезд для подачи и выхода теплоносителя. Архитектурно-планировочные соображения вносят свою лепту в мотивацию выбора способа установки батарей и их подключения к стояку.

Во многих случаях концепция «правильно подключить батареи» означает максимально спрятать в полу или в стенах все трубопроводные коммуникации, не вникая особо, каким способом – диагональным или другим методом – придется осуществлять подключение. Выпускаются модели, позволяющие подсоединять трубы не только с боковых сторон, но даже снизу, используя компактно расположенные патрубки (в современных изделиях расстояние между ними всего 50 мм).

Единственным критерием, позволяющим объективно оценить эффективность подключения по выбранной схеме, является температура окружающей обстановки в помещении. Комфортный микроклимат в доме или квартире напрямую зависит от того, насколько правильно определено количество секций каждого отопительного прибора, и от их теплоотдачи, уровень которой можно варьировать способом монтажа трубопроводов разводки с батареями.

Подсоединение радиаторов к отопительной магистрали реализуется по нескольким схемам, среди которых наиболее распространенными являются:

Схемы подключения радиаторов отопления к магистральной сети

• поз. (а) – боковое одностороннее подсоединение;
• поз. (б) – диагональное подсоединение;
• поз. (в) – нижнее разностороннее;
• поз. (г) – нижнее подключение, на рисунке представлены варианты подключения к однотрубной и двухтрубной СО.

На схемах красными линиями и стрелками показано движение горячего теплоносителя, синими линиями и стрелками – направление холодного (остывшего) теплоносителя.

Особенности схем подключения

1. Боковое одностороннее расположение входа и выхода теплоносителя популярно в квартирах многоэтажек как наиболее удобное для монтажа с принятым вертикальным прохождением отопительных стояков. Наилучшую теплоотдачу достигают при подаче горячей воды в верхний патрубок и вывода остывшей жидкости – из нижнего патрубка (поз. а на рис.).

Параметры теплоотдачи при боковой развязке приняты в качестве базового эталона при сравнении с другими схемами (диагональной, нижней и их вариациями). Теплоотдача схемы (а) принята за 100%. Кроме того, при расчетах мощности приборов отопления вводится поправочный коэффициент, повышающий или понижающий расчетные показатели. Для радиаторов с боковым подключением условились принимать К=1,0. Для диагональной подводки К=1,1-1,2, для нижних подключений коэффициент варьируется в пределах от 0,7 до 0,9.

При подаче горячей воды к нижнему патрубку теплоотдача снижается от 5 до 10%.

2. Правильно подключенное диагональное подсоединение предполагает подачу горячей жидкости в верхний патрубок с одной стороны батареи и отвод холодной воды с нижнего противоположного (по диагонали) штуцера (поз. (б) на рис.). Схема наиболее эффективна в многосекционных батареях, ее теплоотдачу приравнивают к 102% от аналогичного параметра эталонной боковой развязки. Диагональное подключение лучше других схем обеспечивает равномерное распределение тепла по площади радиатора.
3. Нижнее разностороннее подключение реализуется подсоединениями подачи и обратки в противоположных нижних торцевых патрубках радиаторов (поз. (в) на рис.). По сравнению с боковой схемой потери тепла составляют 20-25%. Но эта схема устраивает многих владельцев благодаря возможности соединений с упрятанными под полом магистральными трубами. Чаще всего используется в частных постройках.
4. Нижнее подключение через соседствующие патрубки по показателям аналогично предыдущей схеме. Ее использование вызвано архитектурными соображениями, когда все коммуникации утоплены в бетонной стяжке пола или под фальш-полом.
