Как определить несущую стену и какой она толщины

Панельные дома

Застройка многоквартирных домов по панельной технологии берет свое начало еще во времена Советского Союза. В конце 50-х годов 20-го века началось масштабное строительство панельных комбинатов для обеспечения жильем советских граждан. Такие строения «дожили» и до наших лет.

Технология строительства

Специфика данного типа строительства проста – методом «сбора конструктора» здание собирается из бетонных плит, а стыки между ними закладываются раствором цемента.

В настоящее время бетонные панели стали заменять сэндвич-конструкциями, сердцевина которых выполнена из материалов шумо- и теплоизоляции. Размеры у таких панелей больше, чем у их предшественников, поэтому в домах, построенных с применением сэндвич-конструкций, увеличены показатели высоты потолка и расстояния между несущими стенами, по сравнению с привычными бетонными панелями.

Плюсы и минусы панельных конструкций

• На застройку уходит наименьшее количество времени (от 3 до 12 месяцев), по сравнению с кирпичными и монолитными.
• Наиболее доступная стоимость жилья, за счет низкой себестоимости материалов и небольших затрат энергии и труда.
• Проектный срок эксплуатации 40-50 лет. Реальный срок службы может быть до 1,5 раз больше проектного.
• Первичный ремонт не требует приложения особых усилий. Панель имеет гладкую и ровную текстуру, которую с легкостью можно зашпатлевать самостоятельно.

Недостатками многоквартирных панельных домов являются:

• Планировка спроектирована так, что ее невозможно изменить – большинство стен является несущими.
• Низкий уровень звукоизоляции. Чрезмерно высокий показатель слышимости достигается из-за небольшой толщины панелей.
• Плохая теплоизоляция. Причинами этого недостатка могут стать небольшая толщина панелей или некачественно заделанные стыки между ними, чем часто «славятся» недобросовестные застройщики. Повысить уровень теплоизоляции можно только самостоятельно установив дополнительный слой утеплителя, что влечет за собой дополнительные расходы.

Современные строения панельного типа превосходят советские в следующих показателях:

• Заметно улучшена планировка помещения.
• Есть возможность покупки квартиры с уже застекленным балконом и двумя санузлами.
• Разнообразные фасады строений.
• Качественные многослойные панели обеспечивают более высокие показатели шумо- и теплоизоляции.

Способы определения несущих стен

Итак, первый, самый простой и точный – найти конструктивный план дома

, который хранится в управлении капитального строительства, который находится в городском Исполнительном Комитете, он же Исполком. Есть еще технический паспорт квартиры, который имеют все хозяева квартир, но в нем вы сможете разобраться только при условии, если вы умеете читать строительные чертежи.

Если вы не смогли раздобыть план, то несущую стену можно попробовать определить по её толщине и расположению.

Толщина стены

В кирпичном доме

– все стены, толще 38 см – несущие. Толщина стен в таких домах определяется количеством выложенных в ряд кирпичей. Один кирпич – 12 см., значит работает простая арифметика: 250 мм – это стена в два кирпича + шов между ними 10 мм. 380 мм – это стена в три кирпича + 2 шва по 10 мм. 510 мм – это стена в четыре кирпича + 3 шва по 10 мм. 640 мм – это стена в пять кирпичей + 4 шва по 10 мм. и так далее. Межкомнатные перегородки строятся из кирпича или бетонных блоков и в толщину составляют от 12 до 18 см. Стены между квартирами немного толще – 25см.

В панельном

– все стены, толще 14 см – несущие. К сожалению, в таких типах домов очень сложно воплотить все свои идеи, так как большинство стен в таких домах – несущие. Перегородки в панельных домах значительно тоньше несущих стен – всего 8-10 см. Еще есть нюанс – толщина несущих стен в панельных домах может быть и 12 см, это зависит от серии дома. И как же быть? Считать такую стену утолщенной перегородкой, или несущей стеной? Окончательный ответ вам даст только инженер, в соответствующей организации, которая выдает заключение по техзаданию вашего проекта.

В монолитных домах

– стена, толще 20 см – несущая. Самый верный способ для таких домов – взять план этажа у застройщика. Так как сейчас существует огромное разнообразие конструкторских решений, то в таких домах бывает очень сложно определить несущую стену просто по ее толщине. Например, в монолитно-каркасном доме, вообще может не быть несущих стен. А бывают случаи, когда простая перегородка толще 20 см. Так что только архитектурный план сможет внести ясность в этот вопрос.

По расположению

Наружные стены составляют «коробку здания» и являются несущими. К несущим стенам также относятся стены, которые обращены к лестничному пролету и внутриквартирные стены, которые обращены к соседней квартире.

Итак, когда вам удалось определить несущие стены в квартире, и так вышло,что именно их вам и нужно изменить, помните: нельзя удалять несущую стену полностью, оставляя верхние перекрытия без поддержки. Вы можете убрать только небольшую ее часть, и в получившемся проеме разместить металлические подпорные конструкции, которые потом легко скрыть под фальш-балками. Или удаляя всю стену, нужно обеспечить надежную поддержку с помощью стоек или колонн. Толщину и расположение которых вам смогут определить только специалисты во время выдачи разрешения на перестройку квартиры.

Помните! Очень важно не пренебрегать мнением профессионалов во время перепланировки и не заниматься самодеятельностью, которая может быть чревата последствиями, не только для вашей квартиры, но и для окружающих вас квартир. Перед началом капитального ремонта, предполагающего внесение изменений в планировку квартиры, нужно выявить несущие стены

По закону такие строительные конструкции запрещено демонтировать, так как снижает надежность и долговечность здания. Предварительное определение несущих конструкций квартиры убережет собственника от многих проблем с государственными органами, контролирующими соблюдение действующих строительных норм и правил

Перед началом капитального ремонта, предполагающего внесение изменений в планировку квартиры, нужно выявить несущие стены. По закону такие строительные конструкции запрещено демонтировать, так как снижает надежность и долговечность здания. Предварительное определение несущих конструкций квартиры убережет собственника от многих проблем с государственными органами, контролирующими соблюдение действующих строительных норм и правил.

Подготовительные работы

Перед тем, как снести стену, нужно провести подготовительные работы:

• Внутри самой конструкции проходит электрическая проводка. Чтобы избежать поражения электрическим током, помещение обесточивают. Затем находят схему расположения кабеля. Чаще всего он располагается над розетками и выключателями. Делают штробу и извлекают провод, оставшийся конец изолируют.
• Когда по стене проходят коммуникации водоснабжения, перекрывают основной кран, демонтируют трубы, на конец трубопровода устанавливают заглушку.
• Снимают обои, демонтируют дверные коробки, наличники, межкомнатные двери, плинтуса и др.
• Мебель выносят из помещения. Если нет такой возможности, накрывают плотной полиэтиленовой пленкой. После окончания сноса стен под пленкой все равно окажется много пыли.

Из инструментов понадобится:

• перфоратор, болгарка;
• кувалда, зубило, гвоздодер.

Виды и размеры кирпича

В зависимости от особенностей структуры, кирпичи делятся на полнотелые и пустотелые. Отличительной чертой последних является наличие специальных воздушных карманов внутри. При использовании пустотелых изделий можно уменьшить ширину кирпичной стены и снизить нагрузку на фундамент.

Классификация по материалам изготовления

Наряду с традиционным керамическим, стены нередко возводят из силикатного кирпича. При производстве данного материала не прибегают к обжигу. Кирпич изготавливается из кварцевого песка и извести в соотношении примерно 9:1. Единый блок с приемлемыми для строительства прочностными характеристиками получается за счет химической реакции – гашения извести. Протекает она в автоклаве, где выполняется пропаривание кирпичей под давлением при температуре, превышающей 200 градусов.

Еще одна разновидность кирпича – гиперпрессованный. По сути, с традиционным кирпичом его роднит исключительно форма и сфера применения, тогда как по составу и технологии изготовления, это скорее искусственный камень. В качестве основного материала (примерно 85% по объему) для него может выступать известняк, всевозможные карьерные отходы и отходы промышленного производства. Другими компонентами являются цемент, обеспечивающий прочность, и железоокисные пигменты для окрашивания.

Изготовление гиперпрессованного кирпича происходит под давлением около 40 МПа в специальных формах, куда помещается увлажненная смесь из минеральной основы и цемента. Высокое давление обеспечивает существенное взаимное трение частиц сырья, которые соединяются на молекулярном уровне, что в итоге и гарантирует непревзойденную прочность материала.

Гипрепрессованный кирпич выступает отличным гидроизолятором, так как совершенно не пропускает влагу. Он используется преимущественно в качестве облицовочного материала в коттеджах и частных домах.

Классификация по габаритам

В зависимости от размеров выделяют следующие виды кирпичей (все значения – в миллиметрах):

• одинарные (250 (длина) х 120 (ширина) х 65 (высота));
• полуторные (длина и ширина те же, высота – 88);
• двойные (аналогичные длина и ширина, высота – 138).

Наибольшую экономическую целесообразность имеет использование для наружной стены двух последних типов изделий. Из них можно сооружать более массивные конструкции, используя цементный раствор в меньшем объеме.

Определение несущих стен по толщине

Второй способ узнать какая стена несущая, по её расположению и толщине.

Несущие стены в кирпичном доме

Толщина стен в кирпичных домах кратна размеру кирпича (120 мм), плюс
толщина шва раствора (10 мм), если кладка не одна. Соответственно, кирпичные
стены могут быть толщиной 120, 250, 380, 520, 640 мм и т.д.. В основном,
в кирпичных жилых домах внутренние перегородки выполнены из кирпича или
гипсобетонных панелей толщиной 80 или 120 мм. Межквартирные перегородки
толщиной 250 мм из кирпича или 200 мм из двойных панелей с воздушным зазором.
Несущие стены в кирпичном доме имеют толщину от 380 мм.

Большинство кирпичных домов построенные по типовым сериям – это так называемые
“сталинки” и “хрущёвки”. Оба этих типа имеют схожие конструктивные решения
и выполнены в виде трех продольных несущих и поперечных стен, которые, поддерживают
продольные и, в основном, тоже являются несущими.

Также, несущими являются стены, на которые опираются междуэтажные плиты
перекрытия (короткой стороной).
Обычно это продольные несущие стены. Встречается вариант, когда плита перекрытия
опирается на железобетонную балку прямоугольного сечения. Которая, в свою очередь,
опирается на несущие стены или кирпичные столбы. Под балками, обычно, устанавливается
межкомнатные или межквартирные перегородки.

Несущие стены в панельном доме

В панельных домах толщина внутренних перегородок колеблется от 80 мм до 120 мм,
выполненных из гипсобетонных панелей. А, внутренние несущие стены, это
железобетонные панели толщиной 140, 180 или 200 мм. Наружные несущие стены в
панельном доме имеют толщину от 200 мм. Чаще всего это однослойные панели из
керамзитобетона толщиной 300-350 мм или многослойные состоящие из двух железобетонных
панелей толщиной от 60 мм (внешняя) и 80-100 мм (внутренняя), разделённые утеплителем.
В итоге, несущие стены в панельном доме имеют толщину от 120 мм.

Несущие стены в монолитном доме

С несущими стенами в монолитном доме не всё однозначно. Определить их удается
не всегда. К тому же, их может и не быть (например, в монолитно-каркасных зданиях).
В жилых монолитных домах встречаются разнообразные конструкции. Такие как,
монолитные несущие стены, колонны, пилоны, балки т.д.. Стандартная толщина
стен и пилонов составляет 200, 250, 300 мм. Диаметр несущих колонн может
быть более 300 мм. Толщина внутренних стен, сделанных, обычно, из газобетонных
блоков, составляет от 200 мм. Таким образом, толщина не несущих перегородок
составляет менее 200 мм. Но, обратное не обязательно верно для несущей стены.
Так как, в монолитных домах перегородки могут быть толщиной более 200 мм
(например, из пеноблоков).

ЛСР

Рейтинг: 4.8

Одним из крупнейших производителей строительных материалов является “Группа ЛСР”. Российская компания производит керамический и пористый кирпич, тротуарный и фасадный клинкер, перегородочные и стеновые блоки. В состав концерна входит 4 предприятия, одно из них построено на территории Московской области, еще 3 работают в Санкт-Петербурге. Все производственные площадки оснащены высокопроизводительным оборудованием. Популярностью у потребителей пользуются утепленные пористые блоки, этот строительный материал используется в частном и многоэтажном домостроении. Эксперты отдали производителю четвертое место в рейтинге. Подняться выше бренду не позволил скромный ассортимент газоблоков.

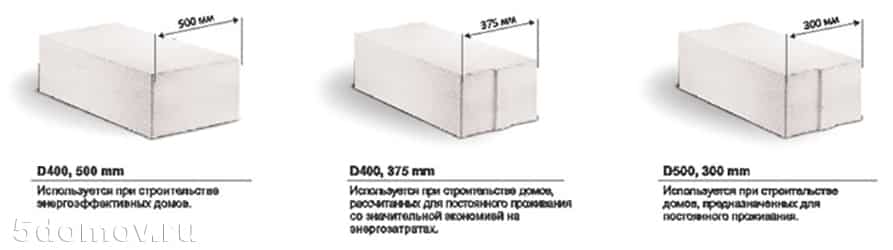

Какой толщины должны быть стены из газобетона

Газобетонные блоки применяют в строительстве частных домов очень широко. Высокая самонесущая способность позволяет сооружать дома до 5 этажей.

Теплопроводность газобетона низкая — 0,08-0,14 Вт/м°С, что объясняется мелкопористой структурой.

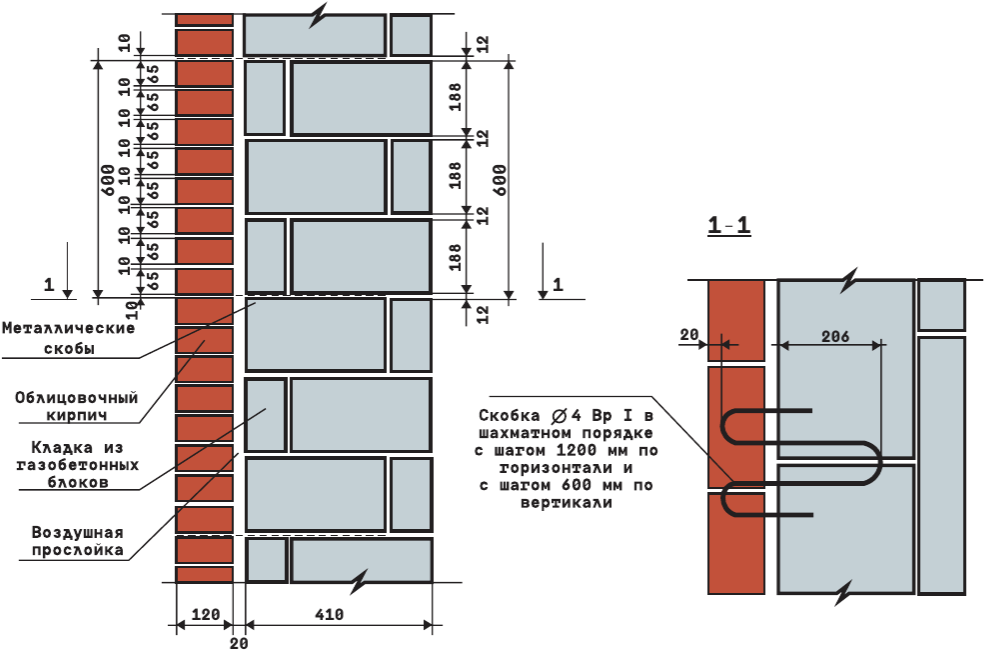

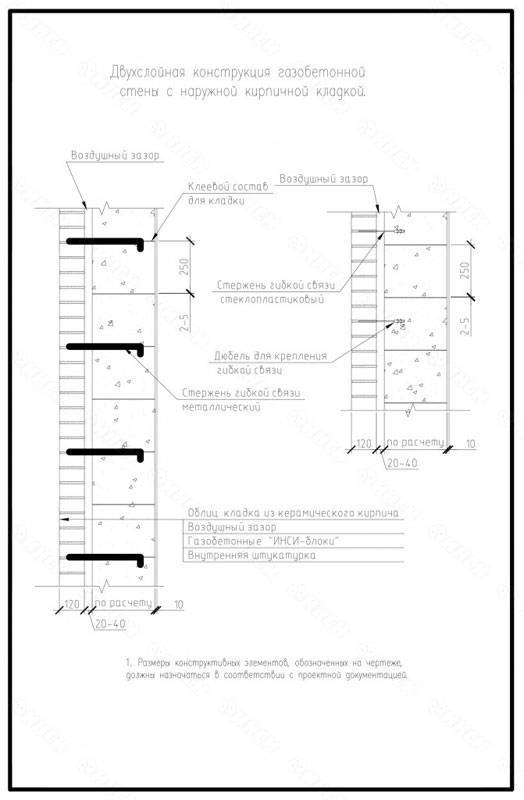

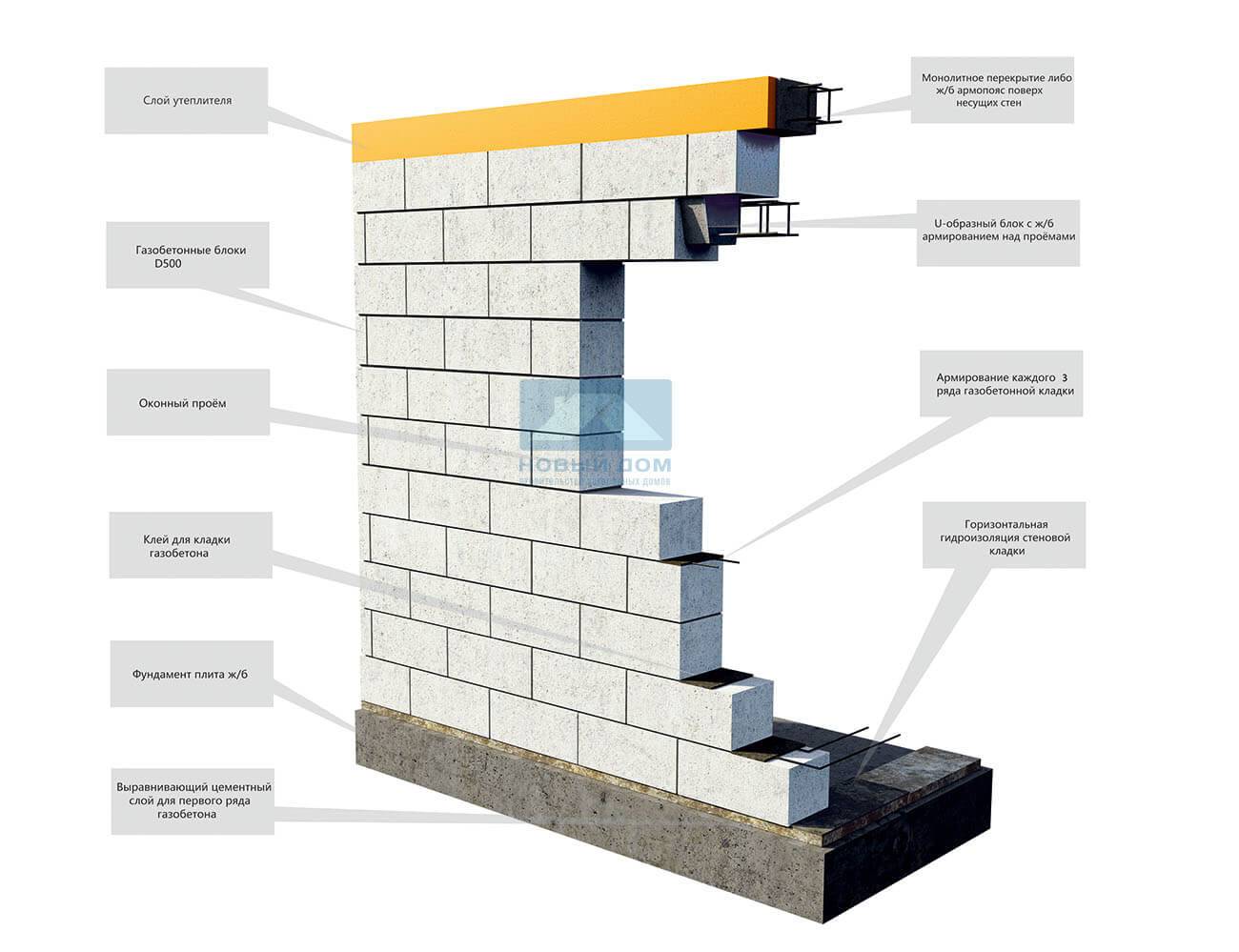

Стена из газобетонных блоков

Прочность зависит от марки бетона и определяется классом:

В2 (М25) — для несущих стен высотой до 2 этажей;

В2,5 (М35) — до 3 этажей;

В3,5 (М50) — для домов не выше 5 этажей.

Марка газобетона обозначает его плотность — от 300 до 1200 кг/м³. Чем ниже показатель, тем лучше теплоизоляционные свойства, но меньше прочность материала.

Только для теплоизоляции используют газобетон марок D300-400, для несущих стен малоэтажных зданий — D500-900, конструкционные виды бетона D1000-1200 применяют для воспринимающих большие нагрузки элементов.

В частном строительстве до 3 этажей используют газобетонные блоки класса В 2,5 марок D500-900.

Рекомендуемая толщина стены для нежилых зданий, летних кухонь, одноэтажных домов в регионах с теплым климатом — 300 мм.

Ограждения гаражей и хозпостроек по сопротивлению теплопередаче не нормируются. Стена толщиной 200-300 мм вполне выдержит нагрузку от кровли небольшого пролета.

Наружные стенки подвалов и цокольных этажей не должны быть тоньше 300-400 мм. Применяют газобетон В 3,5 марки не ниже D600.

Самонесущие перегородки выкладывают из блоков В2,5 толщиной 200-300 мм. При этом рекомендуемая марка по плотности D500-600.

Межкомнатные перегородки могут быть тоньше — 100-150 мм. Их функция — обеспечить не тепло-, а звукоизоляцию помещений. Допустимо применять D500-600.

Марки газобетона для возведения стен

Газобетонные поверхности активно поглощают водяные пары из воздуха. При этом теплоизоляционные качества снижаются. Для защиты от влажности и морозов стены обшивают влагостойкими материалами или облицовывают кирпичом, штукатуркой.

Особое внимание уделяют швам. Блоки монтируют на специальный клей, чтобы избежать образования мостиков холода

В зонах с холодным климатом рекомендуется дополнительно утеплять наружные конструкции. Это поможет сберечь энергоресурсы.

Что такое «несущая стена», и для чего она нужна?

«Несущей» она называется именно потому, что несет на себе вес всего того, что находится выше. На нее приходится нагрузка от балок, стен, перекрытий и тому подобного. Проще говоря, несущие элементы представляют собой основу здания, на которой все и держится. Если один из них повредить или убрать, то итог может быть очень трагичным — от трещин в других стенах, куда в таком случае придется дополнительная нагрузка, до обрушения здания.

Именно поэтому любая перепланировка должна быть предварительно согласована в БТИ. Как вы понимаете, это вынужденная мера безопасности, необходимая для всех живущих в доме людей. В том числе и для инициаторов такого глобального ремонта.

Подробнее к вопросу о согласовании мы вернемся чуть позже, а сейчас поговорим о том, как же отличить несущие элементы от обычных, чтобы случайно не создать опасную ситуацию.

Толщина несущей стены из кирпича

Такой строительный материал, как кирпич применяется для постройки уже несколько сотен лет. Материал имеет стандартные размеры 250х12х65, вне зависимости от вида. Определяя какой должна быть толщина стены из кирпича исходят именно из этих классических параметров.

Несущие стены являют собой жесткий каркас строения, которые нельзя рушить и перепланировать, так как нарушается надежность и прочность здания. Несущие стены выдерживают колоссальные нагрузки – это крыша, перекрытия, собственный вес и перегородки. Самым подходящим и проверенным временем материалом для строительства несущих стен является именно кирпич. Толщина несущей стены должна быть не меньше одного кирпича, или другими словами – 25 см. Такая стена обладает отличительными теплоизоляционными характеристиками и прочностью.

Правильно построенная несущая стена из кирпича имеет срок службы не одну сотню лет. Для малоэтажных домов применяют полнотелый кирпич с утеплителем или дырчатый.

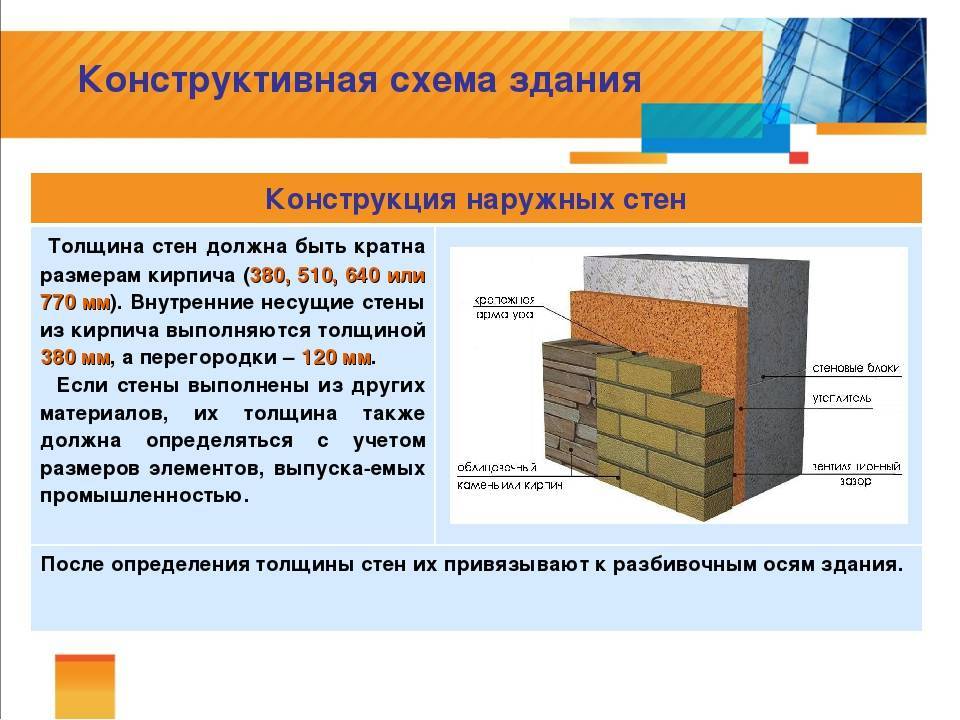

Параметры толщины стен из кирпича

Из кирпича выкладываются как наружные, так и внутренние стены. Внутри сооружения толщина стены должна быть не менее 12 см, то есть в пол кирпича. Сечение столбов и простенков составляет не менее 25х38 см. Перегородки внутри здания могут быть толщиной 6.5 см. Такой метод кладки называется «на ребро». Толщина стены из кирпича, выполненная таким методом, должна армироваться металлическим каркасом через каждые 2 ряда. Армирование позволит стенам приобрести дополнительную прочность и выдержать более основательные нагрузки.

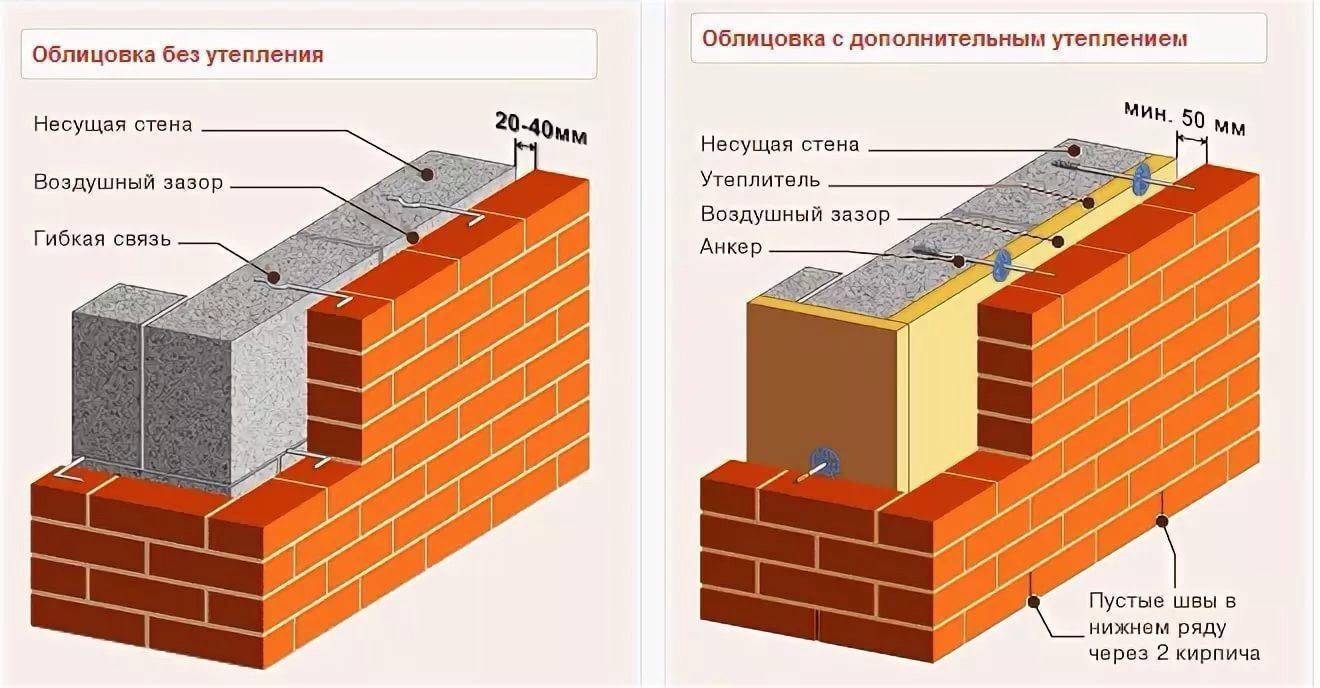

Огромной популярностью пользуется метод комбинированной кладки, когда стены составляются из нескольких слоев. Данное решение позволяет добиться большей надежности, прочности и теплосопротивления. Такая стена включает в себя:

• Кирпичную кладку состоящую из поризованного или щелевого материала;
• Утеплитель – минвата или пенопласт;
• Облицовка – панели, штукатурка, облицовочный кирпич.

Толщина наружной комбинированной стены определяется климатическими условиями региона и используемым видом утеплителя. На самом деле стена может иметь стандартную толщину, а благодаря правильно выбранному утеплителю достигаются все нормы по теплозащите здания.

Кладка стены в один кирпич

Самая распространенная кладка стены в один кирпич, дает возможность получить толщину стены 250 мм. Кирпич в данной кладке не укладывается рядом друг с другом, так как стена не будет иметь нужную прочность. В зависимости от предполагаемых нагрузок толщина стены из кирпича может составлять 1.5, 2 и 2.5 кирпича.

Самое главное правило в кладке такого типа – это качественная кладка и правильная перевязка вертикальных швов, соединяющих материалы. Кирпич из верхнего ряда непременно должен перекрывать нижний вертикальный шов. Такая перевязка значительно увеличивает прочность конструкции и распределяет равномерно нагрузки на стену.

Виды перевязок:

• Вертикальный шов;
• Поперечный шов, не позволяющий сдвигать материалы по длине;
• Продольный шов, препятствующий сдвижению кирпичей по горизонтали.

Кладка стены в один кирпич должна выполняться по строго выбранной схеме – это однорядная или многорядная. В однорядной системе первый ряд кирпича кладут ложковой стороной, второй тычковой. Поперечные швы сдвигаются на половину кирпича.

Многорядная система предполагает чередование через ряд, и через несколько ложковых рядов. Если используется утолщенный кирпич, тогда ложковые ряды составляют не более пяти. Данный метод обеспечивает максимальную прочность строения.

Следующий ряд укладывается в противоположном порядке, образовывая тем самым, зеркальное отражение первого ряда. Такая кладка имеет особую прочность, так как вертикальные швы нигде не совпадают и перекрываются верхними кирпичами.

Если планируется создаваться кладка в два кирпича, то соответственно толщина стены будет 51 см. Такое строительство необходимо только в регионах с сильными морозами или в строительстве, где не предполагается использовать утеплитель.

Так как у кирпича есть свои стандартные размеры (6,5 х 12 х 25), то и толщина кирпичной стены будет иметь несколько стандартных размеров, учитывая толщину шва между соседними кирпичами.

Бывают и другие размеры, но они в основном отличаются по высоте, а высота кирпича на толщину стены не влияет.

Стандартные размеры кирпичной стены

Количество кирпичей, шт

Толщина стены, см

0,5

12

1

25

1,5

38

2

51

2,5

64

Кроме толщины в 65 мм, бывает толщина кирпича 88 мм – полуторный кирпич и 138 мм – двойной. Т.е. размеры 8,8х12х25
и 13,8х12х25
. А вообще, толщина (высота) кирпича никак не влияет на толщину кирпичной кладки.

Основным критерием при выборе толщины кирпичной стены, является назначение и расположение самой стены.

Устройство несущей кирпичной и бетонной стены

Кирпичных несущих

Популярный строительный материал – кирпич прочный и долговечный, считается самым востребованным видом материалов в строительстве зданий и сооружений. При возведение несущих кирпичных стен свои особенности, которые учитывают при пробивке новых проемов:

1. Кирпичная кладка наружных и внутренних стен, предназначенных для восприятия нагрузки вышестоящих элементов и конструкций, делается только из полнотелого кирпича. Чаще для этих целей используется керамический или силикатный кирпич: одинарный размером 250 х 120 х 65 мм или полуторный 250 х120 х 88 мм.
2. Толщина наружных стен кратна размеру кирпича и составляет 1,5 ,2, 2,5 длины кирпичного элемента, что соответствует толщине 380 мм,510 или 680 мм. Толщина внутренних – не может быть менее, чем 250 мм.
3. Укладывается рядами с обязательной перевязкой швов. В качестве связующего материала используется цементно-песчаный раствор марки не ниже 25.
4. Каждый пятый ряд кирпичной кладки усиливается армированной кладочной сеткой из холоднотянутой проволоки Вр -1 диаметром ф*5 мм.
5. Существует несколько схем кладки несущих наружных стен.

Проемы в кирпичной кладке стен под нагрузкой сверху обрамляются несущей железобетонной бетонной перемычкой, воспринимающей нагрузку от веса вышележащей кирпичной кладки.

Бетонных

Еще несколько десятилетий назад монолитное строительство применялось для строительства серьезных промышленных объектов и для многоэтажного строительства.

С развитием технологии монолитного домостроение и применением доступной сборно – щитовой опалубки бетонные стены стали практиковать и для частного загородного строительства.

Этапы:

1. Вначале устанавливается специальная съемная опалубка, которая необходима для придания контуру стены четкой геометрической формы. В роли опалубки используют металлические листы толщиной 2-5 мм, деревянные щиты из доски и брусьями. В последнее время для заливки бетона используют влагостойкую фанеру, плиты OSB или жесткие пенополистирольные плиты.
2. В установленной опалубке размещается стальной сердечник, в виде пространственного арматурного каркаса. В стальном «скелете» бетонной стены за прием основных усилий отвечает несущая рабочая арматура. Для этих целей используются арматурные стальные прутья диаметром 10-16 мм с рифлёной поверхностью.
3. Для жесткости арматурного каркаса и распределения дополнительных усилий используются арматурные стержни диаметром 6- 8 мм. Арматурный каркас представляет собой плоские сетки с ячейкой 100-200 мм, соединённые с помощью распределительной арматуры, в жесткую пространственную конструкцию.
4. После того, как арматурный каркас установлен и закреплен в съемной опалубке, наступает черед заполнения бетонной смесью, состоящей из цемента, песка и гранитного щебня или гравия. Для заливки несущих стен используется бетон марки не ниже класса 200.

После того, как бетонная смесь застынет, опалубку аккуратно разбирают и переносят на дальнейший участок возведения стен.Толщина бетонных стен зависит от расчетных температурных показателей наружного воздуха.

Наружные несущие стены выполняют толщиной 350-450 мм, а внутренние допускается выполнять толщиной 250 мм.
