Обзор гофротруб из нержавейки для водоснабжения

Монтаж трубопроводов из нержавеющей гофры

Монтаж трубопровода, выполненного из гофры, не представляет каких-то особых сложностей. Для этого не нужно быть большим экспертом. Фитинги, которые требуются для того, чтобы соединить трубы для водопровода, должны в полной мере соответствовать тем спискам, которые и были рекомендованы производителем гофрированного изделия. Если же купить более дешёвый элемент, то может возникнуть чрезвычайная ситуация.

Процедура монтажа (установки) системы выполняется точно так же, как и у изделий из иных материалов, однако времени на монтаж придётся потратить куда меньше. Гофрированные водопропускные трубы исключительно прочные, поэтому во время монтажных работ можно не беспокоиться, что им будут нанесены повреждения.

Советы по монтажу и эксплуатации

Все нержавеющие трубы для водопровода можно использовать лишь при соблюдении определённых правил и норм. У изделий из гофры их достаточно много. О чём именно идёт речь?

1. Монтаж допустим лишь после того, как трубы будут проверены на предмет наличия каких-либо дефектов. Никакие перегибы, трещины или вмятины никак не допускаются.
2. Не стоит пользоваться фитингами, которые были сделаны из материала, который подвержен процессу коррозии. Если нужно установить стандартные не подводящие трубы, которые сделаны из чёрного металла, то нужно озаботиться установкой водяного фильтра. Он должен быть установлен прямо перед фитингом.
3. Во время проведения монтажных работ не стоит перекручивать материал. Даже малейший контакт чёрного металла и трубопровода недопустим. В противном случае печальные последствия не заставят себя долго ждать.
4. Когда приходит время закреплять гофру, то для этого нужно использовать элементы, выполненные из нержавейки. Для того, чтобы фиксация была максимально надёжной, требуется пользоваться крепёжными деталями, которые сделаны из пластика. Не будут лишними и специальные крепления, сделанные из цветных металлов. Они смогут придать дополнительную эластичность коммуникациям.
5. Никакие дополнительные соединения не потребуются, если трубы будет установлена в системе, предназначенной для обогрева пола. Никогда и ни при каких обстоятельствах не стоит пытаться каким-то образом воздействовать на элементы из нержавейки током. Ни к чему хорошему это не приведёт.

Материал изготовления гофрированных труб

В зависимости от сферы использования труб необходимо правильно подобрать тип. Гофрированные трубы могут изготавливаться из следующих материалов.

Нержавеющая сталь

Особенностью таких изделий является длительный срок эксплуатации. При выборе необходимо учитывать следующие преимущества:

• Длительный период службы. Изделие не подвергается коррозии и прослужит длительный период без снижения своих характеристик.
• Гибкость. Позволяет с легкостью прокладывать трубы в необходимом направлении.
• Надежность. Может использоваться не только для внутренних работ, но и внешних. Имеет высокую степень устойчивости перед перепадами температуры.
• Удобная транспортировка.

Материал редко повреждается вредителями и имеет привлекательный внешний вид, такие критерии позволяют использовать трубы без вреда для интерьера помещения. Могут изготавливаться из легкого и тяжёлого сплава. Тяжёлые металлические изделия используются для подземных работ. Могут покрываться коррозией при длительном использовании.

Алюминиевые изделия

Данный тип позволяет использовать трубы в различных сферах. Подходит для промышленных и домашних работ. Преимущества строительных материалов:

• гибкость,материал может гнуться в нужную сторону без образования переломов;
• не появляется коррозия и плесень;
• легко монтируется;
• небольшой вес нет необходимости устанавливать дополнительно опоры.

Однако необходимо отметить, что при механическом воздействии изделие легко деформируется. Чаще всего используется для систем вентиляции и воздуховодов.

Трубы из ПВХ

Изделие используется для различных коммуникаций и обладает следующими преимуществами:

• наличие устойчивости перед высокой температурой;
• не выделяют вредных компонентов, поэтому могут использоваться для внутреннего обустройства помещения;
• длительный срок эксплуатации без появления плесени и коррозии.

Среди большого перечня положительных качеств, необходимо отметить такой недостаток как непереносимость низких температур.

Полиэтиленовые трубы

Данный тип материала набирает большую популярность среди строительных компаний. Преимущество труб в следующем:

• не появляется коррозия, поэтому часто используются такие изделия для канализации;
• невысокая стоимость;
• выдерживает большие механические нагрузки;
• изделие компактно и может транспортироваться на дальнее расстояние.

Однако при выборе такого виды, необходимо знать, что отсутствует устойчивость перед УФ-лучами.

Межгосударственные стандарты

Требования, предъявляемые к гофрированной продукции для водопровода, газопровода и других коммуникационных сетей, указаны в пунктах ГОСТ 10705-80, содержащих информацию, относительно электросварных элементов из стали.

Чтобы определить качество продукции, из партии изготовленных изделий отбираются несколько образцов, которые затем подвергаются ряду испытаний.

Что касается теста на ударную вязкость, то берётся всего три шаблона. В том случае, если речь идёт о химическом составе сырья – стали – то он, в первую очередь, определяется нормами ГОСТ 22536.0.

Изготовление отожжённой гофротрубы из нержавейки осуществляется в соответствии с другими стандартами. Производители должны руководствоваться пунктами ГОСТ 9941-81, в которых упоминается информация о тепло-деформированной бесшовной продукции.

Основным нормативным документом в этой сфере, принятым Международной Организацией по Стандартизации, является стандарт ISO 10806, датируемый 2003 годом.

Технические характеристики

Прочные и качественные трубы необходимы для обустройства систем газо- и водоснабжения. Изделия должны отличаться большим эксплуатационным сроком, а также стойкостью к различным разрушающим для материала факторам

Немаловажной характеристикой также выступает специфика монтажа, подключения и крепления

Основными отличительными характеристиками стальной продукции данного типа является гибкость в комплексе с высокими показателями прочности. Такие положительные особенности присущи всем гофрированным стальным трубам, вне зависимости от размеров, веса и диаметра продукции. За счет этих свойств в разы облегчается монтаж коммуникаций, а также увеличивается эксплуатационный срок изделия.

Производство нержавеющих гофрированных труб из стали началось в Японии. Оценив преимущества такой продукции, выпуском аналогичных товаров стали заниматься по всему миру. Лидирующие позиции в списке производителей сегодня занимают южнокорейские компании. Для изготовления труб согласно ГОСТ, используется высококачественная нержавеющая сталь, вне зависимости от типа изделия. Некоторая продукция проходит дополнительную термообработку, за счет которой продукция становится более мягкой, а значит – отожженная труба будет лучше гнуться.

Подобные изделия востребованы для обустройства сложных по конфигурации участков трассы коммуникаций, где присутствуют различные повороты и изгибы. Однако продукция отличается высокой стоимостью, за счет чего, при прокладке прямых трубопроводов ее использование будет нерациональным. Для таких работ используется неотожженная гофрированная труба, разница в цене на эту продукцию, в сравнении с отожженной, будет ощутимой, в особенности при обустройстве систем с большой протяженностью.

Исходя из конструктивных особенностей, гофротруба из металла представляет собой конструкцию, которая, за счет поперечного сечения разной величины имеет способность к изгибу без риска потери целостности. Сырье для изготовления подбирается исходя из определенных пропорций легирующих составляющих, среди которых стоит выделить углерод, хром и никель. Такой состав обеспечивает продукции уникальные свойства стойкости к коррозии.

Технология изготовления гибких труб заключается в следующих действиях:

1. Ленту из нержавейки формуют в трубу.
2. Полученное изделие сваривают на специальном оборудовании при температуре нагрева, составляющей около 1150°С.
3. Контроль качества образованного шва. Мониторинг осуществляется путем оказания давления на изделие в жидкой среде.
4. Придание изделию гофрированного вида осуществляется при воздействии на заготовку валов разного размера.
5. Чтобы увеличить гибкость трубы, ее нужно подвергнуть термообработке.
6. Готовую продукцию при помощи специального инструмента необходимо обрезать на фрагменты нужной длины.
7. Последним этапом их сворачивают в бухты для дальнейшей транспортировки.

Классифицировать гофрированные нержавеющие трубы можно исходя из надежности и уровня рекомендуемой нагрузки

Принимая во внимание надежность гофротруб, стоит отметить, что они бывают разной степени прочности:

• Однослойные, которым присущ минимальный вес и максимальная гибкость. Подобные товары рекомендованы для прокладки водопровода, для применения в качестве оболочки для подведения газа и различной электропроводки.
• Двухслойные трубы имеют дополнительное армирование. Такая конфигурация позволяет использовать продукцию в областях, где существует риск повреждения коммуникаций. Специфика изделий, устойчивость к агрессивным химическим средам и механическому воздействию, позволяют эксплуатировать трубы при обустройстве водяной высоконапорной канализации, где требуется высокая водопропускная способность труб.

Исходя из стойкости к нагрузкам, продукцию можно разделить на следующие группы:

• Трубы легкой категории. Подобные изделия рекомендованы к установке в наружных конструкциях, поскольку не имеют высокого показателя стойкости к нагрузкам.
• Гофротрубы тяжелой категории – изделия допускаются к подземному монтажу, например, для водоснабжения. Трубы отличаются средним показателем устойчивости.
• Сверхтяжелые трубы – их использование возможно в системах с большим уровнем нагрузки на изделия.

Преимущества и недостатки

Если сравнивать эти изделия с другими конструкциями, то можно обнаружить множество различий. Самое главное из них – это то, что гофрированные трубы могут похвастаться массой достоинств. Этот факт можно объяснить преимуществами материала, из которого их и делают.

1. Долговечность. Водопровод, выполненный из таких изделий, можно эксплуатировать не одно десятилетие. Какие-либо ограничения по эксплуатации имеют только кольца (уплотнительные).
2. Нельзя не отметить идеальное сочетание жёсткости, а также пластичности. Как раз поэтому материал обладает высокой устойчивостью к разного рода гидроударам.
3. Гибкость. Это качество позволяет выполнять повороты. Для этого даже не потребуется использовать какие-то специальные средства.
4. В случае, если рабочая жидкость всё-таки замёрзнет, то нержавеющие трубы не будут лопаться. Они не подвержены и деформации.
5. Последнее преимущество – это возможность установки нержавейки даже под обшивкой, бетонной стяжкой или штукатуркой.

Найти какие-либо недостатки у этих труб крайне сложно. У изделий из нержавейки их нет, кроме цены. Высокая стоимость – это очень плохо, ведь многие покупатели отдают предпочтение более дешёвым аналогам, качеству которых не позавидуешь.

Рекомендации по установке и использованию

Для любого технического изделия существуют определенные правила установки и эксплуатации. Выполнять указанные действия с гофрированной трубой необходимо в соответствии со следующими требованиями:

Монтаж гофры для водопроводных труб следует начинать только после полной проверки. При этом не допускается наличие трещин, вмятин и перегибов.
Не рекомендуется использовать для соединения фитинги, которые изготовлены из подверженного коррозии материала.
На подводящие трубы, выполненные из черного металла, перед латунным фитингом обязательно нужно установить водяной фильтр.
При монтаже гофрированного материала следует избегать его перекручивания.
Нельзя допускать контакта трубопровода из нержавеющей трубы с черным металлом, который может поражаться коррозией.
Закреплять гофру лучше всего изделиями из нержавеющей стали. Для надежной фиксации можно воспользоваться пластиковыми крепежными деталями. Крепления из цветных металлов придадут большую эластичность создаваемой коммуникации.
Используя нержавеющую гофрированную водопроводную трубу в системе дополнительного обогрева пола, не следует допускать наличия дополнительных соединений

Очень важно, чтобы отрезок был цельным.
Не стоит воздействовать электрическим током на изделия из нержавеющей стали.
Сгибать и разгибать изделие следует минимальное количество раз. Оптимальный вариант этого параметра указывается в паспорте.

Соединение труб друг с другом

Гофрированные трубы из нержавейки могут соединяться друг с другом различными способами. Основная методика — это применение креплений-фитингов. Эта технология обладает множеством плюсов — простота работ, надежность, высокое качество герметизации.

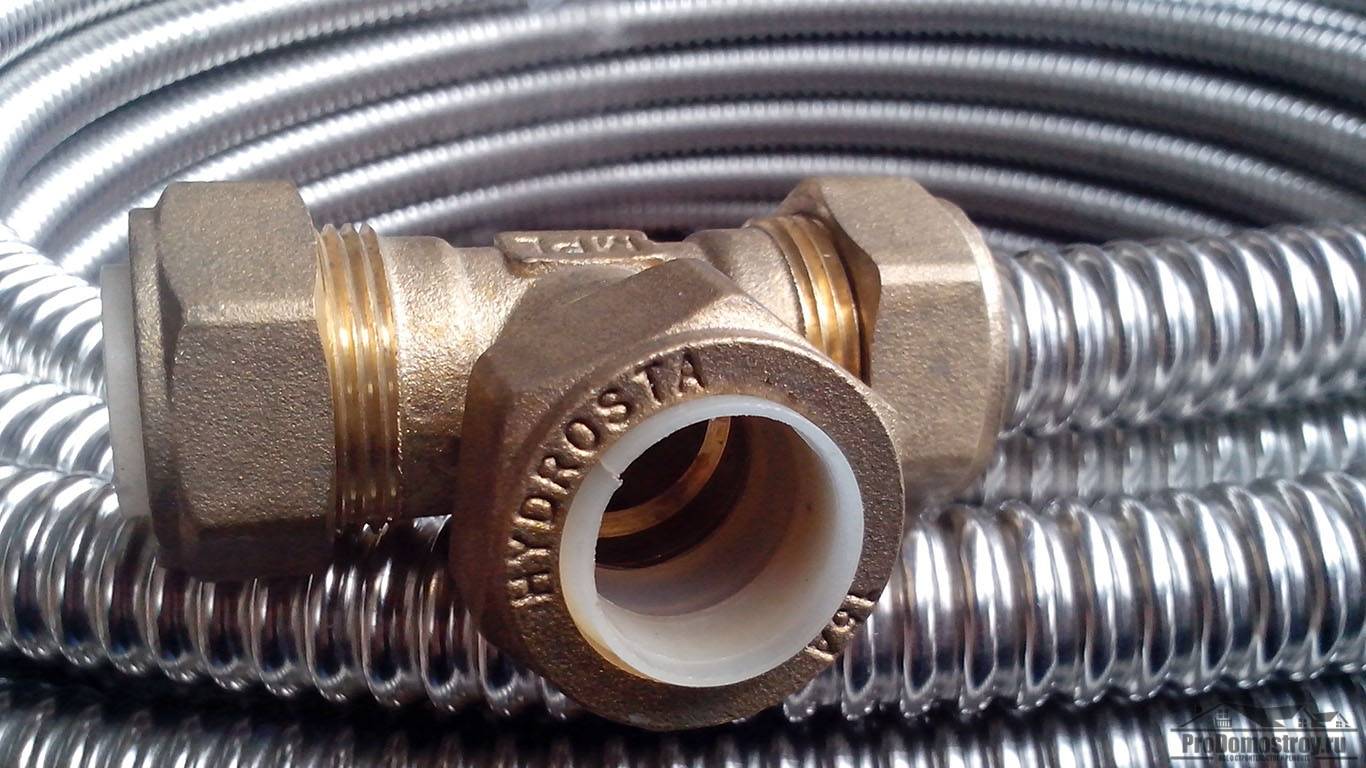

Фитинги позволяют соединять друг с другом как отдельные гофротрубы, так и гофрированные трубы с другими трубными изделиями (из металла, пластика, металлопластика). Делаются фитинги преимущественно из латуни, поскольку этот материал обладает высокой прочностью, небольшим весом. Также встречаются фитинги на основе стали, чугуна, железа, меди.

Каждый фитинг состоит из трех конструктивных блоков:

• Две гайки, которые прикручиваются к телу-корпусу — гайки используются для фиксации гофротруб (по каждой гайке на отдельную трубную конструкцию).
• Пластиковое или металлическое кольцо — выступает в качестве фиксатора, который располагается внутри корпуса между двумя гайками.
• Силиконовые прокладки — используются для дополнительной изоляции отдельных концов трубных конструкций, а также обеспечивают дополнительную фиксацию.

Для монтажа конец гофротрубы вкручивается в корпус, после этого выполняется обжим с помощью гайки. Также устанавливается силиконовая прокладка, которая герметизирует крепление. Пластиковое или металлическое кольцо выполняет роль предохранителя — оно смягчает деформацию при механических нагрузках (удар, вибрация, тепловое расширение).

Преимущества гофрированной нержавеющей стали

1. Прочность и долговечность. Гофрированная нержавеющая сталь обладает высокой прочностью и долговечностью, что делает ее идеальным материалом для различных промышленных и бытовых целей. Она выдерживает высокие нагрузки, устойчива к ударам, коррозии и воздействию различных химических веществ.

2. Гибкость и адаптивность. Гибкость гофрированной нержавеющей стали позволяет использовать ее в различных формах и конфигурациях, что делает ее идеальным материалом для трубопроводных систем, водопроводных сетей, вентиляционных систем и многого другого. Она легко монтируется и адаптируется к разным условиям эксплуатации.

3. Гигиеничность и безопасность. Нержавеющая сталь является гигиеничным материалом, который легко моется и не задерживает бактерии. Гофрированная структура облегчает очистку и снижает риск загрязнения. Кроме того, гофрированная нержавеющая сталь устойчива к высоким температурам и не выделяет вредных веществ, что делает ее безопасным для использования.

4. Эффективность и эстетичность. Гофрированная нержавеющая сталь хорошо проводит тепло и электричество, поэтому она широко используется в системах отопления, кондиционирования и электрики. Кроме того, она имеет привлекательный внешний вид, который придает современный и стильный вид любому интерьеру и экстерьеру.

5. Устойчивость к внешним воздействиям. Гофрированная нержавеющая сталь обладает высокой устойчивостью к атмосферным воздействиям, ультрафиолетовому излучению, влаге, холоду и высоким температурам. Она не ржавеет и не трескается, сохраняя свои свойства в течение длительного времени.

Вывод: Гофрированная нержавеющая сталь является идеальным материалом для различных промышленных и бытовых целей, благодаря своим прочным, гибким, гигиеничным и эстетичным свойствам. Она обладает высокой устойчивостью к внешним воздействиям и обеспечивает эффективную работу систем отопления, водоснабжения, вентиляции и других. Выбор между полипропиленом и гофрированной нержавеющей сталью зависит от конкретных условий и требований, однако преимущества гофрированной нержавеющей стали делают ее отличным вариантом.

Характеристики изделия

Гофротруба из нержавеющей стали имеет следующие характеристики:

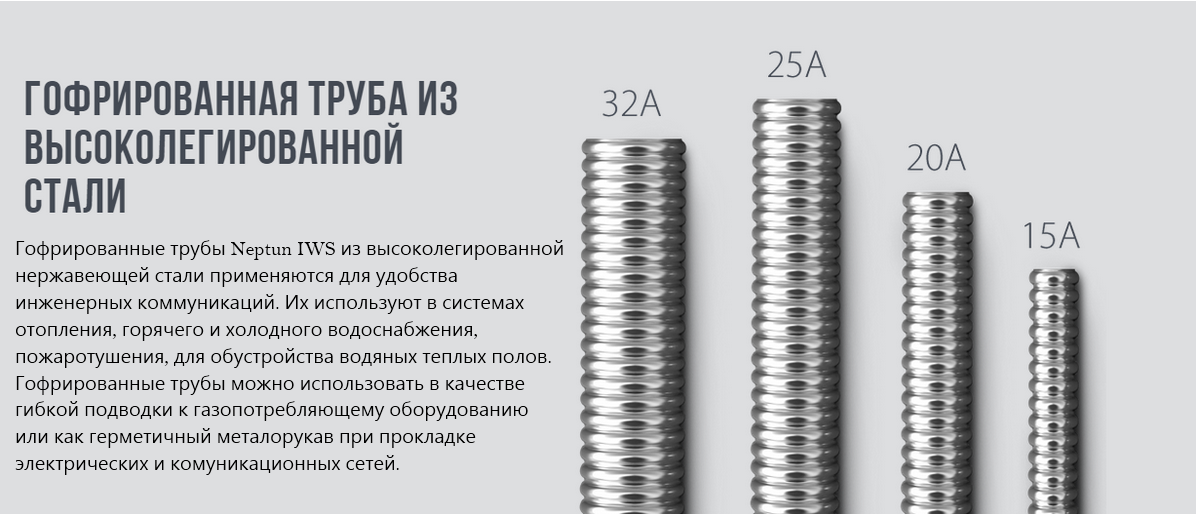

1. Размеры. Стандартные показатели внутреннего диаметра изделия составляют 15, 20, 25 и 32 мм. Изделия большего диаметра выпускаются под заказ. Особых сложностей процесс их производства не представляет.
2. Диапазон рабочих температур. Изделие можно эксплуатировать при температурах в пределах -50…+800°С. Гибкость трубы, которая изготовлена из нержавеющей стали, сохраняется при -40°С. При использовании пластиковых фитингов верхнее значение температуры воды, пускаемой по трубам, ограничивается +110°С. В противном случае детали расплавляются. Допускается кратковременное повышение температуры до +150°С
3. Гибкость. Изгибать водопроводную трубу можно по-разному, однако нельзя превышать предельно допустимую величину изгиба, равную троекратному значению диаметра.
4. Ударопрочность. Труба устойчива к повышенному давлению и механическим повреждениям, поэтому ее можно эксплуатировать в любых условиях. Изделие может работать при давлении в 50 атм. Материал выдерживает кратковременные повышения показателя до 200 атм.
5. Кислородная непроницаемость. Этот показатель приближается к 100%
6. Коэффициент шероховатости. Максимальное значение — 0,008.
7. Срок службы. Производители утверждают, что при правильном монтаже и использовании труба служит не менее 20 лет. В нашей стране изделия начали использовать не более 10 лет назад, поэтому на практике это утверждение не проверено.

Области применения

Где именно на водоснабжении стоит использовать гофрированные трубы:

1. Для замены стояков холодного и горячего водоснабжения. Здесь особенно важна надежность — ведь при течи воду придется отключать в техническом подвале;

Стояки смонтированы нержавейкой

2. Для монтажа коллекторной разводки водоснабжения с укладкой труб в стяжку или штробы;

Разводка воды от коллекторов выполнена гофрированной трубой

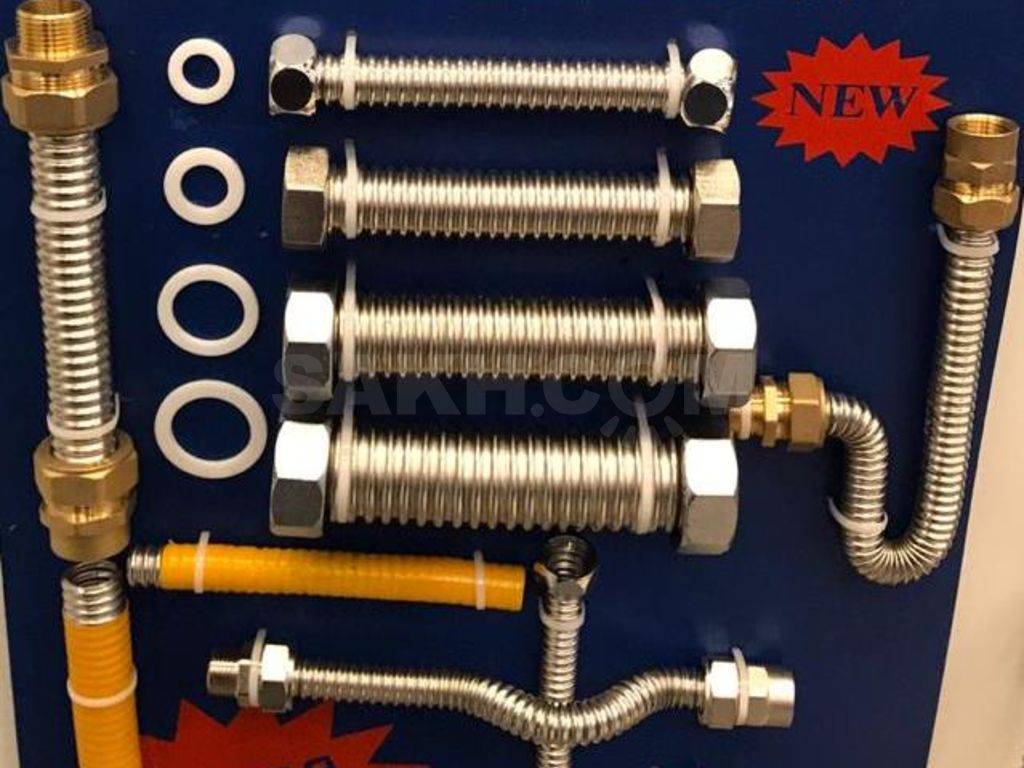

3. Для подключений бойлеров и бачков унитазов. В отличие от привычных гибких шлангов с резиновыми сердечниками, гофрированные трубы не требуют замены раз в пять лет: разбирать подводку вам придется лишь при замене подключенного прибора;

На фото гофрированная труба использована для подключения бойлера

4. Для тройниковой разводки воды в квартирах домов с открытой схемой теплоснабжения. О ней — чуть подробнее.

Гофрированные подводки водоснабжения

Открытая схема теплоснабжения допускает отбор теплоносителя из теплотрассы для нужд горячего водоснабжения. Горячая вода поступает к вам в кран через врезку ГВС в элеваторном узле.

Элеваторный узел. Черные трубы — врезки ГВС

Такая схема не требует больших расходов на стадии реализации, проста в обслуживании, но имеет одну неприятную особенность: фактические параметры горячего водоснабжения полностью зависят от так называемого человеческого фактора.

Приведем несколько примеров:

Стоит резко перекрыть шаровый кран на врезке в элеваторный узел циркуляционной системы ГВС — и мгновенная остановка циркуляции вкупе с инерцией потока воды приведет к гидроудару;

Мгновенная остановка циркуляции приводит к скачку давления — гидроудару

Если ГВС вовремя не переключено на обратный трубопровод с наступлением холодов, в подводки будет подаваться вода с подачи с температурой вплоть до максимальных для температурного графика теплотрассы 150 градусов;

Температурный график 150/70 регламентирует температуру ниток теплотрассы в зависимости от уличной температуры

То же самое произойдет, если не перекрыть запорную арматуру на врезке ГВС во время ежегодных испытаний теплотрассы и системы отопления на температуру.

Именно поэтому на горячей воде в домах с элеваторными узлами мы настоятельно советуем использовать только металлические трубы — стальные (в том числе оцинковку), медные или нержавеющие.

Последствия перегрева армированной полипропиленовой трубы на ГВС

Преимущества использования гофры-нержавейки в системах отопления

За сравнительно недолгое время эксплуатации гофра из нержавейки успела продемонстрировать немалый список преимуществ перед другими материалами, используемыми при монтаже систем отопления. Чем славится изобретение японских инженеров:

• гибкостью. Если нужно изогнуть под определенным углом гофру, то это делается без применения инструментов и приложения сверхусилий, руками. Благодаря высочайшей гибкости материала, отпадает потребность в многочисленных соединениях, что существенно сказывается на эффективности работы системы и стоимости установки;
• прочностью;
• высоким коэффициентом теплоотдачи. Благодаря этому свойству, гофру-нержавейку можно успешно использовать вместо радиатора отопления;
• антикоррозионностью и химической инертностью. Ни воздействие рабочей среды, ни влияние атмосферных явлений не скажутся на функционировании гофрированных труб из нержавейки. Опасность электрохимической коррозии устраняется путем проведения несложной процедуры заземления и/или обустройством предохраняющей оболочки;
• возможностью закрытой укладки. Такую трубу позволено укладывать и в стены, и в пол;
• устойчивостью к резким перепадам температуры и давления. Гофротрубам не страшны ни гидроудары, ни самая страшная угроза в виде размораживания, выводящая из строя системы отопления, сконструированные из аналогичных изделий из полимерных и металлических материалов. При замерзании теплоносителя его расширение в объеме будет с легкостью компенсировано гофрой, она не подвергнется деформации и не выйдет из строя. А отогреть замерзший участок можно будет даже с помощью паяльной лампы;
• гладкостью внутренней поверхности. Это способствует повышению пропускной способности трубы. А также не позволяет возникать засорению, заиливанию и т. п.;
• неподверженностью грибку и плесени. И грызуны не представляют для нержавейки ни малейшей угрозы;
• технологичностью монтажа. Для установки специальных фитингов потребуется два трубных ключа. Без всего прочего специального оборудования, в принципе, можно обойтись;
• малым весом, что сказывается в лучшую сторону при транспортировке и сборке;
• низким уровнем шума;
• большой длиной мерных отрезков. Это дает возможность собирать достаточно масштабные конструкции, не проводя дополнительных соединений;
• практически неограниченностью срока эксплуатации;
• экологичностью.

Нержавеющая гофротруба поставляется длинными отрезками в бухтах

Обладая столь привлекательными свойствами, трубы из гофры-нержавейки вполне способны составить достойную конкуренцию полимерным и металлическим при обустройстве систем отопления. По крайней мере, определенную нишу на рынке, благодаря своим неоспариваемым достоинствам, они уже отвоевали.

Достоинства и недостатки

У гофрированной нержавеющей трубы много преимуществ перед классическими изделиями. Имеются и недостатки. К явным плюсам можно отнести:

• высокая гибкость позволяет делать сложные по конфигурации системы без соединений и фитингов;
• устойчивость к перепадам давления;
• не лопаются при замерзании в них воды;
• высокая теплопроводность;
• широкий диапазон температур от –50⁰ до 250⁰;
• длительный срок службы до 50 лет;
• высокая коррозионная стойкость;
• на гладкой нержавейке не откладываются соли;
• большое линейное удлинение без потери эксплуатационных качеств.

Для изгиба трубы достаточно усилий рук. Трубопровод из нержавеющей гофры прокладывается в несколько раз быстрее.

При прокладке внутреннего трубопровода фитинги применяются только для соединения концов шланга и создания отводов. Все изгибы выполняются самой трубой. Переходы и длинные пролеты укладываются на опоры типа костылей для водопроводных труб и ровных костылей, забитых в стену.

Рабочее давление гофры достигает 15 Бар, критическим является значение кратковременного воздействия в 110 Бар.

Гибкий шланг из высоколегированной нержавейки практически вечный. Слабым местом являются соединительные гайки и прокладки в них.

Шероховатость поверхности внутри трубы 0,008 мкм. За такие выступы в поверхности не могут зацепиться соли и образовать известковый налет.

К недостаткам, общим для всех типов гофр из нержавейки, относятся:

• провисает без опоры;
• сминается, теряет форму при ударах и большом местном давлении снаружи;
• сложно мыть рельефную поверхность;
• получить ровные торцы можно используя специальный труборез;
• повышенное сопротивление движению потока жидкости и газа;
• большой шум;
• нельзя бетонировать пол при укладке гофрированных труб, надо делать защитные короба;
• вертикальный монтаж требует опорного каркаса;
• гофра не монтируется внутри стены, только снаружи.

Слабое место систем из нержавеющих гофрированных туб – фитинги на концах. Они изнашиваются значительно раньше, чем сам шланг. В процессе эксплуатации прокладки необходимо регулярно проверять и при необходимости заменять.

Соединение труб друг с другом

Гофрированные трубы из нержавейки могут соединяться друг с другом различными способами. Основная методика — это применение креплений-фитингов. Эта технология обладает множеством плюсов — простота работ, надежность, высокое качество герметизации.

Фитинги позволяют соединять друг с другом как отдельные гофротрубы, так и гофрированные трубы с другими трубными изделиями (из металла, пластика, металлопластика). Делаются фитинги преимущественно из латуни, поскольку этот материал обладает высокой прочностью, небольшим весом. Также встречаются фитинги на основе стали, чугуна, железа, меди.

Каждый фитинг состоит из трех конструктивных блоков:

• Две гайки, которые прикручиваются к телу-корпусу — гайки используются для фиксации гофротруб (по каждой гайке на отдельную трубную конструкцию).
• Пластиковое или металлическое кольцо — выступает в качестве фиксатора, который располагается внутри корпуса между двумя гайками.
• Силиконовые прокладки — используются для дополнительной изоляции отдельных концов трубных конструкций, а также обеспечивают дополнительную фиксацию.

Для монтажа конец гофротрубы вкручивается в корпус, после этого выполняется обжим с помощью гайки. Также устанавливается силиконовая прокладка, которая герметизирует крепление. Пластиковое или металлическое кольцо выполняет роль предохранителя — оно смягчает деформацию при механических нагрузках (удар, вибрация, тепловое расширение).

О терминологии

Вначале — пара определений, необходимых для того, чтобы избежать путаницы.

Под названием «гофра для водоснабжения» продаются два абсолютно разных материала:

1. Те самые гофрированные нержавеющие трубы, знакомство с которыми нам сегодня предстоит;
2. Полиэтиленовые оболочки для гладкостенных металлических труб, снижающие теплопроводность их стенок. Низкая теплопроводность снижает нецелевые теплопотери на горячей воде, защищает владельца жилья и членов его семьи от ожогов, а на холодной воде предотвращает появление конденсата в жаркую погоду.

На фото — гофрированные защитные оболочки для холодной и  горячей воды

Сосредоточим свое внимание на водопроводных трубах из нержавейки

Выполнение монтажа нержавеющей гофрированной трубы для отопления

Разновидности фиттингов

Данный вид труб обладает не только прекрасными эксплуатационными характеристиками, но и прост в сборке трубопровода. Для этого достаточно иметь ключ и фитинги, нужно только подобрать нужный вид: крестовину, уголок или тройник и начать процесс соединения.

Если гофрированная нержавейка была выбрана для монтажа систем отопления, нужно помнить о нескольких ключевых нюансах. В первую очередь, не рекомендуется злоупотреблять гибкостью данного изделия, т.к. многоразовое сгибание может привести к появлению трещин или протечек. Поэтому, придав необходимую форму один раз, видоизменять ее повторно нежелательно.

Соединение трубы с фитингом

Монтаж трубопровода из гофрированной нержавейки представляет собой способ соединения ключевых элементов коммуникации при помощи компрессионных фитингов.

Главное различие – в фитинге для гофр отсутствует штуцер (патрубок для соединения трубопровода, вентилей и прочих деталей жидкостных и газовых передаточных и преобразующих систем). Обжим производится благодаря внутренней прокладки фитинга. Прежде чем запустить систему, необходимо провести тестовый запуск и определить, нет ли в месте соединения течи. Если монтажные работы будут проведены правильно – гофрированный металл прослужит долго, оставаясь прочным и износостойким.

Процесс монтажа можно представить таким образом:

• ПЕРВЫЙ ШАГ. Подключение фитингов к сантехприборам выполняется с помощью уплотнителей, которые должны входить в комплект. Далее проверяется гайка со стороны подключения – она не должна быть затянута.
• ВТОРОЙ ШАГ. Обрезается труба любым подходящим инструментом (желательно для этого использовать специальный роликовый труборез). После нужно проверить, кромка получилась ровной или же с заусенцами. Если результат отрицательный – выполняется коррекцию изделия.
• ТРЕТИЙ ШАГ. Отрезок трубы вставляется в фитинг и тщательно затягивается накидная гайка.
• ЧЕТВЕРТЫЙ ШАГ. Трубе придается подходящая конфигурация, после она крепится к стене с помощью специальных крепежей.
• ПЯТЫЙ ШАГ. По завершению процесса установки подается вода. Таким образом можно проверить работоспособность трубы в условиях высокого давления. В случае протечки – гайки, упомянутые выше, нужно подтянуть. На этом процесс монтажа завершен.

Порядок монтажа гофрированных нержавеющих труб

Подобным способом выполняется переход с обычной трубы на гофрированную. На стояк или отвод крепится подходящий фитинг, а с другой его стороны вставляется гофрированная нержавейка после чего затягивается кольцо. Здесь даже не потребуется специальные переходники.

Следует помнить при установке гофрированного трубопровода, что этот материал гибкий. Крепежные элементы нужно устанавливать чаще, чем, когда прокладывается привычная форма трубопровода. Поэтому не стоит экономить на покупке фиксаторов – лучше устанавливать их в 2 раза чаще, и перерасход бюджета не превысит 350 руб. при средней протяжности отопительной линии.

 В этом видео можно увидеть, насколько прост самостоятельный монтаж гофрированных нержавеющих труб:

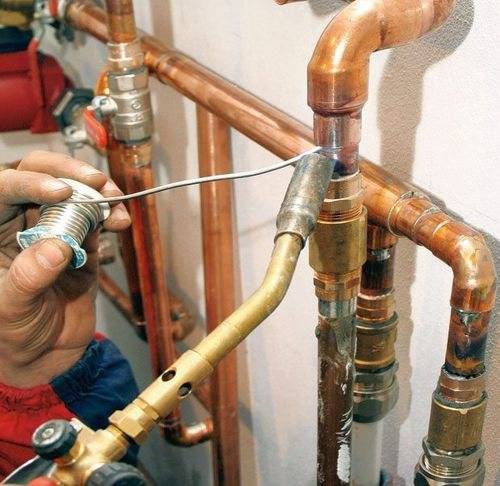

Медные трубы

Трубы из меди выпускаются в двух вариантах: отожженные и неотожженые. Последнюю разновидность производят путем обработки руды до слитков практически 100% частоты. В процессе трубопроката материал значительно теряет эластичность, но приобретает при этом прочность. Внутренняя структура металла остается на прежнем уровне.

Отожженная труба производится по аналогичной технологии, но завершающим этапом обработки используется воздействие высокой температурой. После полного остывание материал начинает проявлять требуемые свойства.

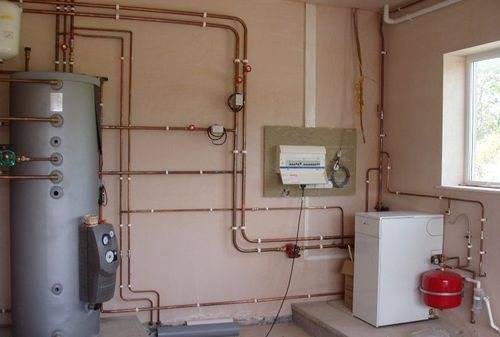

Отличия отожженной и неотожженной медной трубы заключаются только в эксплуатационных характеристиках. Оба вида применяются при создании отопительной системой, канала водопровода и конденционера. Медь обладает важными свойствами – теплопроводность, бактерицидность, устойчивость к коррозии, что делает материал оптимальным для изготовления бытовых труб.

В современном производстве отожженных и неотожженных труб применяется технология полимерного покрытия, которая направлена на снижение теплопотери

Это важно для изделий, которые впоследствии станут частью системы горячего водоснабжения и отопления. Кроме того, на поверхности не образуется конденсат

Изделия из меди характеризуются гладкостью внутренних стенок, поэтому образование накипи и забивания диаметра практически невозможно в течение всего срока использования. Медные трубы отлично выдерживают высокие температуры, поэтому даже тонкие стенки способны выдержать достаточные нагрузки.

Отожженные трубы отличаются улучшенными техническими характеристиками для изготовления используется специальный состав. В результате получается изделие, которое становится стойким к уф излучениям, химическому воздействию. Так же отожженная медная труба не деформируется при замерзании в ней жидкости.

Главное отличие отожженных медных труб от неотожженных – гибкость и возможность создания любой формы. Соответственно область применения значительно расширяется.
