Свойства и характеристики нержавейки для отопления: гофры, гофротрубы, гофрированной трубы

Применение

Основная область применения — строительство. Здесь гофроизделия применяются для возведения различных коммуникаций — электрическая проводка, водопровод, системы подача газа, канализация и другие.

Очень часто используется гофрированная труба из нержавеющей стали для отопления. С ее помощью монтируют так называемый «умный пол» — по сути он представляет собой небольшую сеть гофрированных труб, которые расположены близко друг к другу. При прохождении по гофротрубам горячей воды происходит частичная отдача тепла в окружающее пространство, что приводит к передаче тепла полу. Также гофроконструкции используются в некоторых специфических областях производства — сельское хозяйство, пищевая промышленность, медицина, химическая отрасль.

Важные характеристики труб для теплых полов

Гибкая черепица

Сейчас среди строительных материалов существует масса вариантов использования различных технологий и приспособлений для монтажа системы подогрева полов, которая будет работать на воде. Несмотря на то, что этот метод подогрева несколько сложнее в монтаже, чем с использованием электрических нагревателей, он все равно используется и считается довольно популярным. Одним из главных элементов всей этой системы является труба, по которой и будет течь теплоноситель. Она должна обладать определенными характеристиками, чтобы подогрев работал эффективно и правильно.

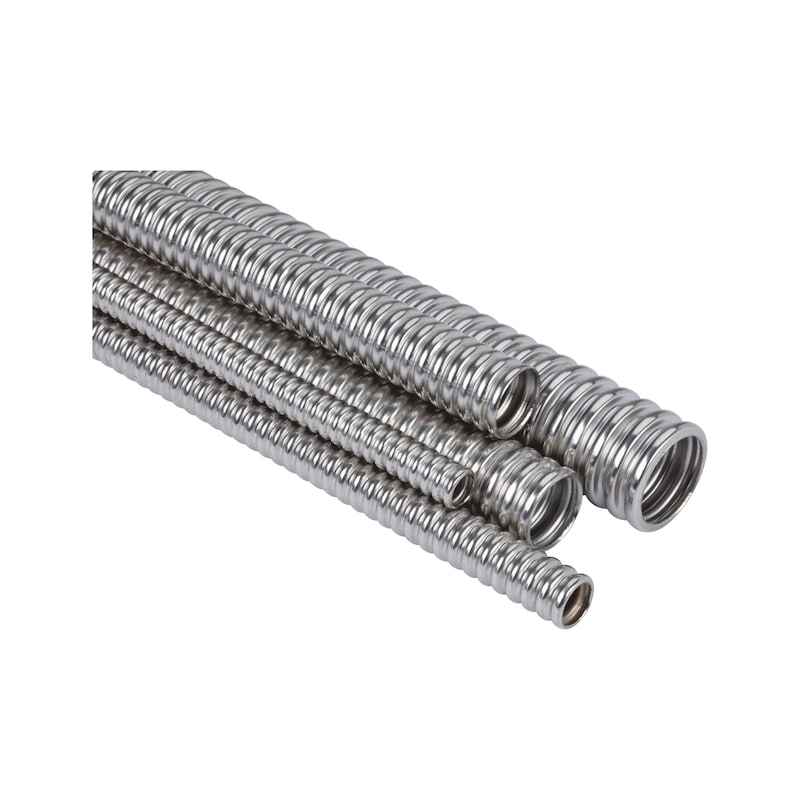

Гофрированные труба из нержавеющей стали

Укладка гофрированной трубы для теплого пола

При выборе трубы для воды учитываются следующие факторы:

• основные эксплуатационные характеристики – при каких условиях может использоваться данный тип трубы;
• особенности произведения монтажа;
• показатели теплопроводности;
• длительность эксплуатационного срока;
• стоимость трубы;
• гибкость, так как во время укладки теплых полов трубу придется многократно изгибать;
• защищенность от проникновения кислорода, так как этот элемент становится основной причиной образования ржавчины внутри изделия;
• производитель материала и его репутация.

Использование гофрированных труб из нержавейки в системе отопления

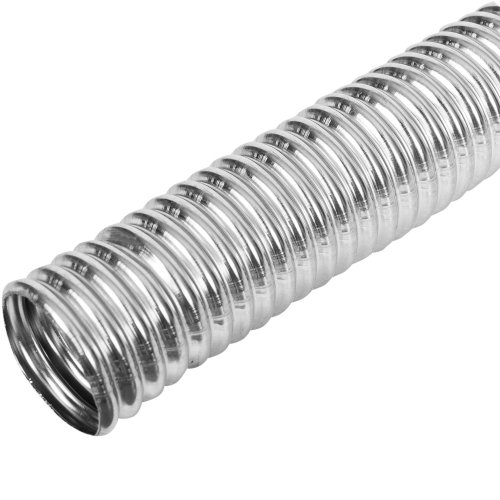

Внутренние стенки трубы из гофрированной нержавейки гладкие

Трубы для системы подогрева полов могут быть изготовлены из различных материалов. Каждый вид обладает своими особенностями использования и эксплуатационными характеристиками.

Таблица. Виды труб для организации подогрева пола.

Вид материала, используемого при изготовлении	Краткая характеристика
Медь	Это один из самых старых материалов, что использовался для оборудования системы отопления в домах. Медь отличается: — длительным периодом эксплуатации и высокой прочностью; — антибактериальными свойствами; — сопротивляемостью коррозии; — возможностью без ущерба для себя выдерживать критические перепады температур (от -100 до +250 градусов). Однако медные трубы стоят очень дорого, а также имеют определенные эксплуатационные ограничения. Они не могут использоваться при повышенной кислотности или жесткости воды. Такие условия сокращают эксплуатационный период труб в два раза.
Металлопластик	Очень популярные и качественные трубы, которые вполне могут составить конкуренцию медным. Достоинства таких труб: — более низкая цена; — длительный срок службы (минимум 50 лет); — они не ржавеют; — химически инертны; — легкие, но прочные; — гладкие, из-за чего изнутри на поверхности не формируются отложения. Основной недостаток – сложность соединения отдельных элементов. Некачественные соединения могут стать причиной затопления помещения и выхода системы подогрева из строя. Трубы из металлопластика могут выдерживать колебания температуры от -10 до +95 градусов.
Полипропилен	Трубы из данного материала имеют массу достоинств, но все же это – далеко не самый популярный материал. Плюсы использования: — экологическая безопасность; — долговечность; — дешевизна. Для монтажа теплого пола используются редко, так как неудобны в работе – имеют большой радиус изгиба. Также материал не может применяться при минусовых температурах – допускается использование только с +15 градусов.
Сшитый полиэтилен	Довольно прочный материал. Химически инертный. Не боится перепадов температур, не царапается и не трескается.

труба для теплого пола гофрированная

Также в продаже есть еще один вид труб для монтажа подогрева полов – это гофрированная труба, изготовленная из нержавеющей стали.

Как делают гофротрубу из нержавейки

Стальная полоса высокого качества отправляется на формовочную линию. Там на гибочных станках ей придают очертания цилиндра. При вальцовке применяют специальные зажимы, и цилиндрическая заготовка становится гофрированной трубой.

Заготовку изделия помещают в камеру, заполняют специальной газосмесью, в среде которой происходит сварка. Весь процесс автоматизирован, что позволяет добиться качественного сварного шва и исключить человеческий фактор.

Для достижения пластичности изделия дополнительно отжигают: нагревают до 1000 градусов, затем охлаждают до 200 оС.

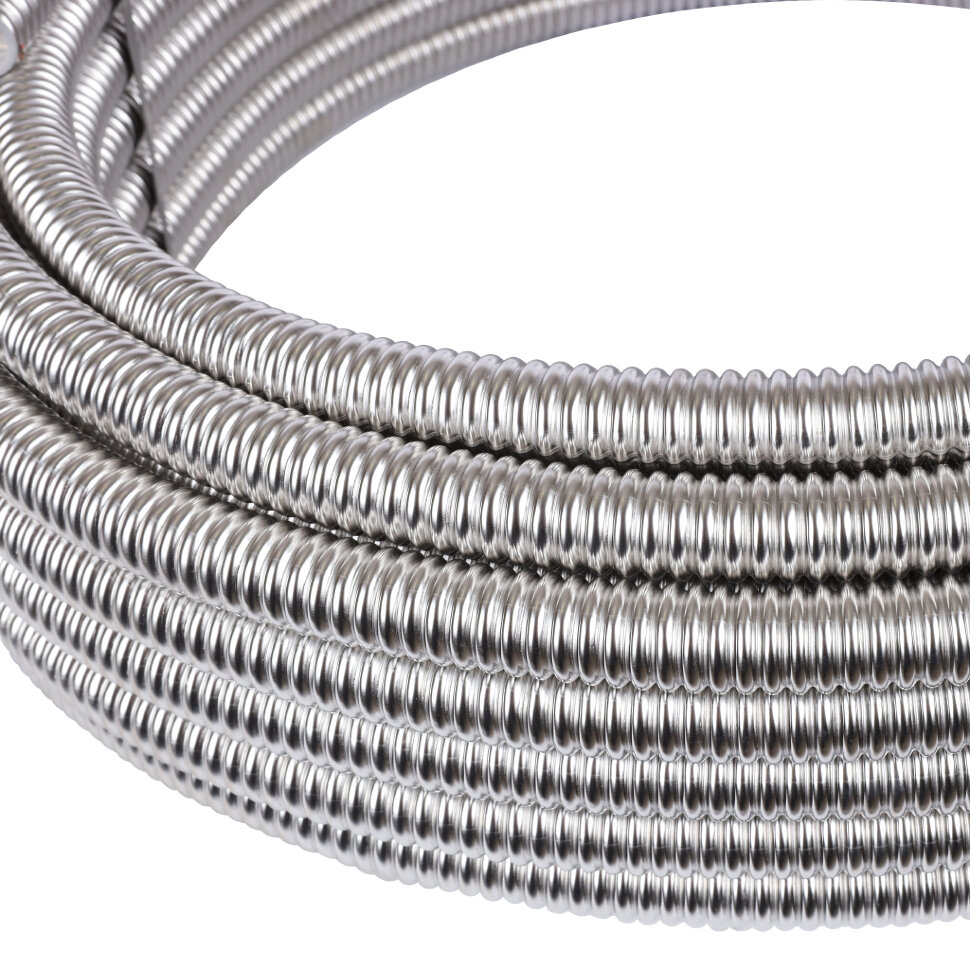

Трубу нарезают на куски длиной от 20 до 50 метров, которые скручивают в бухту, упаковывают и маркируют.

Соединение труб друг с другом

Гофрированные трубы из нержавейки могут соединяться друг с другом различными способами. Основная методика — это применение креплений-фитингов. Эта технология обладает множеством плюсов — простота работ, надежность, высокое качество герметизации.

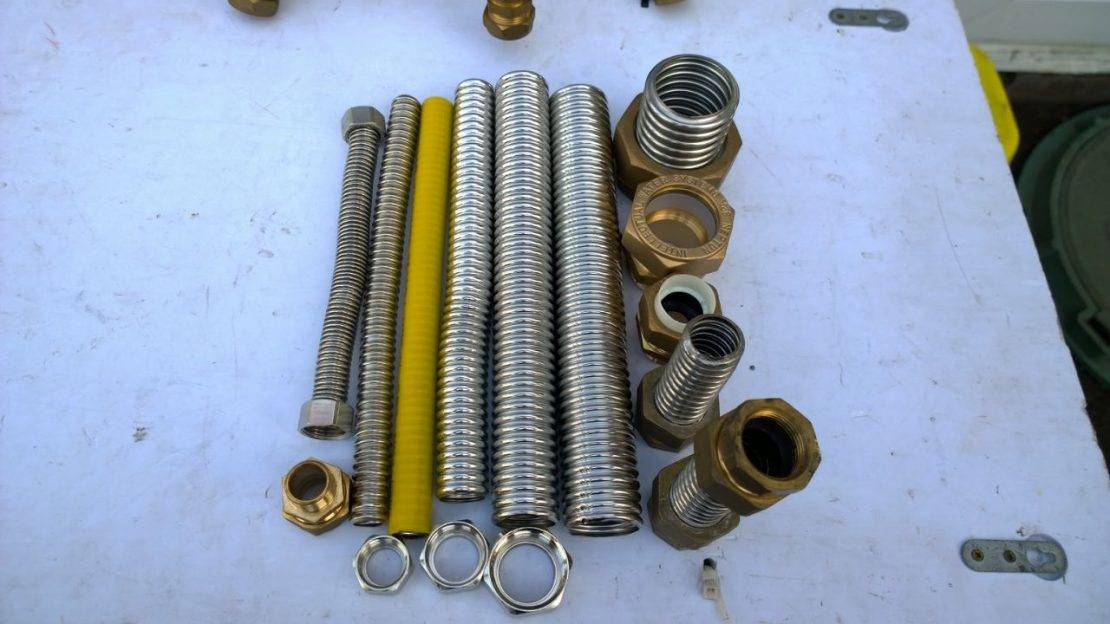

Фитинги позволяют соединять друг с другом как отдельные гофротрубы, так и гофрированные трубы с другими трубными изделиями (из металла, пластика, металлопластика). Делаются фитинги преимущественно из латуни, поскольку этот материал обладает высокой прочностью, небольшим весом. Также встречаются фитинги на основе стали, чугуна, железа, меди.

Каждый фитинг состоит из трех конструктивных блоков:

• Две гайки, которые прикручиваются к телу-корпусу — гайки используются для фиксации гофротруб (по каждой гайке на отдельную трубную конструкцию).
• Пластиковое или металлическое кольцо — выступает в качестве фиксатора, который располагается внутри корпуса между двумя гайками.
• Силиконовые прокладки — используются для дополнительной изоляции отдельных концов трубных конструкций, а также обеспечивают дополнительную фиксацию.

Для монтажа конец гофротрубы вкручивается в корпус, после этого выполняется обжим с помощью гайки. Также устанавливается силиконовая прокладка, которая герметизирует крепление. Пластиковое или металлическое кольцо выполняет роль предохранителя — оно смягчает деформацию при механических нагрузках (удар, вибрация, тепловое расширение).

Преимущества использования гибких гофрированных труб в системах отопления:

 1. Устойчивость к коррозии и заиливанию:

Материал, из которого изгнотавливаются трубы (нержавеющая сталь марки SUS304) и характер его обработки (полированная стальная лента) позволяет использовать гибкие гофрированные трубы в системах отопления, где в качестве теплоносителя используют как техническую воду, так и другие комбинированные теплоносители.

2. Устойчивость к высоким температурам:

Рабочая температура эксплуатации трубопроводов из гибких гофрированных труб из нержавеющей стали (с соединительными элементами — фитингами для гофрированных нержавеющих труб) до + 150о С, что позволяет не только использовать их в качестве основных трубопроводов системы отопления, но и в местах подключения к магистральных источникам или распределительным узлам доступа к теплоносителю с повышенным температурным режимом.

3. Устойчивость к размораживанию:

Пожалуй самым главным преимуществом гибких гофрированных труб из нержавеющей стали, которые используются в качестве трубопроводов для систем отопления, это уникальная устойчивость к «размораживанию» системы отопления.

В отличие от все остальных видов труб, используемых при монтаже систем отопления (медны, стальные, металлопластиковые, полипропиленовые) гибкие гофрированные нержавеющие трубы при «размораживании»(замерзании теплоносителя в системе отопления) не разрушаются и не выходят из строя, а полностью сохраняют свои эксплуатационные качества, и после отогрева или замены теплоносителя в системе, готовы к дальнейшему полноценному использованию.

Это феноменальное качество достигается за счет гофрированной структуры трубы. При замерзании и в результате расширении теплоносителя труба немедленно компенсирует линейное расщирение трубопровода, предотвращая возникновение избыточного давления на стенки трубы и в местах соединений труба-фитинг-отопительный прибор, тем самым сохраняя целостность и функциональность всей размороженной системы трубопроводов.

4. Устойчивость к гидроударам:

Все таже гофрированная структура труб для отопления Лавита гарантированно обеспечивает целостность трубопроводов в системах отопления жилых квартир, административных, торговых и технических помещений в периоды проведения регламентных работ по предсезонной подготовке опрессовке систем отопления или в моменты возникновения разрушительных гидроударов.

Трубопроводы из гофрированных труб из нержавеющей стали и латунных фитингов к ним выдерживают избыточное давление в системе до 60 Атм.

5. Не требует последующего профилактического обслуживания:

Трубопроводы для систем отопления изготовленные с применением гофрированных нержавеющих труб не требуют никакого предсезонного или межсезонного профилактического обслуживания в виде подтягивания накидных гаек фитингов или промывки трубопроводной системы.

Срок службы трубопровода из нержавеющей стали — не ограничен.

Срок службы силиконовых прокладок в фитингах — до 30 лет.

6. Простота монтажа:

Для производства всех видов работ по монтажу трубопроводов систем отопления и подключения отопительных приборов не трубуется специальных навыков и применения затратных способов монтажа (сварочные работы, примение гидравлических или электрических инструментов). Все работы выполняются только с применение двух гаечных рожковых или разводных ключей. Легкость материала и удобная упаковка позволяют производить изготовление отдельных участков трубопровода непосредственно на месте монтажа, обеспечивая при этом 100 % точности требуемых размеров и соответсвенно 100 процентную экономию материала.

7. Экономия средств:

Уникальные свойства гофрированных труб гибкость, низкий вес, удобная упаковка, простота монтажа в совокупности позволяют комплексно экономить до 30% логистических и трудозатрат по организации трубопроводов для систем отопления по сравнению с организацией таких трубопроводов из других видов труб (полипропилен, металлопластик, медь и пр.).

Однако основной статьей экономии при использовании гофрированных труб из нержавеющей стали в системах отопления — это самая выгодная цена по сравнению с аналогами, которую предлагает компания Лавита.

Преимущества

Гофротруба из нержавейки обладает множеством технологических преимуществ:

• Долговечность. Срок годности — более 50 лет. Жесткость сохраняется на протяжении всего периода эксплуатации. Поэтому старое изделие будет обладать теми же физико-техническими свойствами, что и новая деталь. Также учтите, что отожженные гофротрубы на 40-50% долговечнее необожженных деталей.
• Отличная гибкость. Детали из необработанного металла и пластика обладают фиксированной равномерной жесткостью по всей своей длине, а гнуть их нельзя. На гибкость гофроизделий практически не влияет химическая или механическая деформация (удары, контакт с химикатами, резкие перепады температуры).
• Надежность. Гофродетали не нуждаются в обслуживании и в особых условиях эксплуатации, а физико-технические свойства они сохраняют на протяжении всего срока службы. Их можно использовать для создания трубопроводов, канализации, вентиляционных систем, для защиты электрических кабелей.
• Отсутствие солевых отложений. Наличие ребер жесткости сложной формы минимизирует вероятность образования солевых отложений на внутренней стороне гофрированных труб.
• Экологичность. При эксплуатации не образуются потенциально опасные вещества, которые могут нанести вред экологии. Еще один плюс для экологии: гофроизделия не нуждаются в частой замене, что снижает расход полезных ископаемых, которые нужды для производства новых деталей.

Технические характеристики

Прочные и качественные трубы необходимы для обустройства систем газо- и водоснабжения. Изделия должны отличаться большим эксплуатационным сроком, а также стойкостью к различным разрушающим для материала факторам

Немаловажной характеристикой также выступает специфика монтажа, подключения и крепления

Основными отличительными характеристиками стальной продукции данного типа является гибкость в комплексе с высокими показателями прочности. Такие положительные особенности присущи всем гофрированным стальным трубам, вне зависимости от размеров, веса и диаметра продукции. За счет этих свойств в разы облегчается монтаж коммуникаций, а также увеличивается эксплуатационный срок изделия.

Производство нержавеющих гофрированных труб из стали началось в Японии. Оценив преимущества такой продукции, выпуском аналогичных товаров стали заниматься по всему миру. Лидирующие позиции в списке производителей сегодня занимают южнокорейские компании. Для изготовления труб согласно ГОСТ, используется высококачественная нержавеющая сталь, вне зависимости от типа изделия. Некоторая продукция проходит дополнительную термообработку, за счет которой продукция становится более мягкой, а значит – отожженная труба будет лучше гнуться.

Подобные изделия востребованы для обустройства сложных по конфигурации участков трассы коммуникаций, где присутствуют различные повороты и изгибы. Однако продукция отличается высокой стоимостью, за счет чего, при прокладке прямых трубопроводов ее использование будет нерациональным. Для таких работ используется неотожженная гофрированная труба, разница в цене на эту продукцию, в сравнении с отожженной, будет ощутимой, в особенности при обустройстве систем с большой протяженностью.

Исходя из конструктивных особенностей, гофротруба из металла представляет собой конструкцию, которая, за счет поперечного сечения разной величины имеет способность к изгибу без риска потери целостности. Сырье для изготовления подбирается исходя из определенных пропорций легирующих составляющих, среди которых стоит выделить углерод, хром и никель. Такой состав обеспечивает продукции уникальные свойства стойкости к коррозии.

Технология изготовления гибких труб заключается в следующих действиях:

1. Ленту из нержавейки формуют в трубу.
2. Полученное изделие сваривают на специальном оборудовании при температуре нагрева, составляющей около 1150°С.
3. Контроль качества образованного шва. Мониторинг осуществляется путем оказания давления на изделие в жидкой среде.
4. Придание изделию гофрированного вида осуществляется при воздействии на заготовку валов разного размера.
5. Чтобы увеличить гибкость трубы, ее нужно подвергнуть термообработке.
6. Готовую продукцию при помощи специального инструмента необходимо обрезать на фрагменты нужной длины.

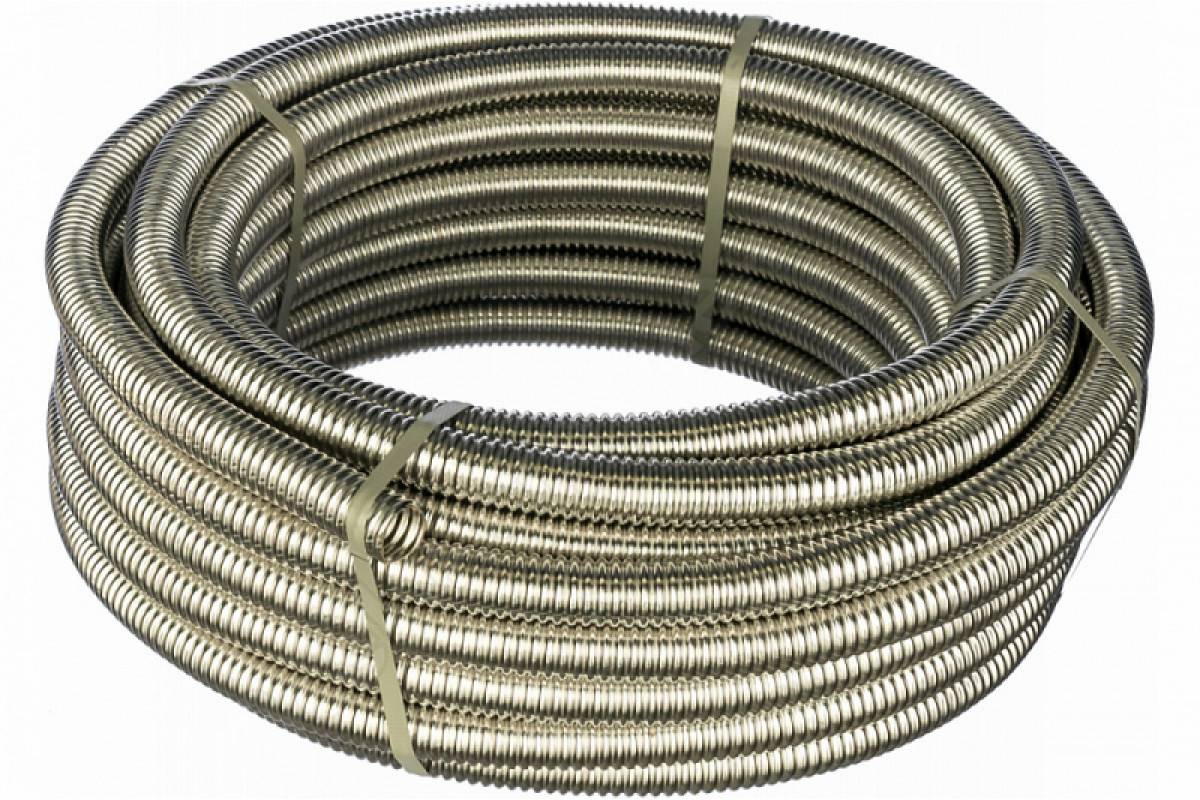

7. Последним этапом их сворачивают в бухты для дальнейшей транспортировки.

Классифицировать гофрированные нержавеющие трубы можно исходя из надежности и уровня рекомендуемой нагрузки

Принимая во внимание надежность гофротруб, стоит отметить, что они бывают разной степени прочности:

• Однослойные, которым присущ минимальный вес и максимальная гибкость. Подобные товары рекомендованы для прокладки водопровода, для применения в качестве оболочки для подведения газа и различной электропроводки.
• Двухслойные трубы имеют дополнительное армирование. Такая конфигурация позволяет использовать продукцию в областях, где существует риск повреждения коммуникаций. Специфика изделий, устойчивость к агрессивным химическим средам и механическому воздействию, позволяют эксплуатировать трубы при обустройстве водяной высоконапорной канализации, где требуется высокая водопропускная способность труб.

Исходя из стойкости к нагрузкам, продукцию можно разделить на следующие группы:

• Трубы легкой категории. Подобные изделия рекомендованы к установке в наружных конструкциях, поскольку не имеют высокого показателя стойкости к нагрузкам.
• Гофротрубы тяжелой категории – изделия допускаются к подземному монтажу, например, для водоснабжения. Трубы отличаются средним показателем устойчивости.
• Сверхтяжелые трубы – их использование возможно в системах с большим уровнем нагрузки на изделия.

Гофрированная труба в отоплении: польза и преимущества

Применение гофрированной трубы

Гофрированная труба — это инновационный компонент системы отопления, который изготавливается из нержавеющей стали. Она является надежной и долговечной, не подвержена коррозии и прочным механическим воздействиям. Она универсальна и подходит для всех видов отопительных систем.

Гофрированная труба имеет высокую эффективность и энергосберегающие свойства. Благодаря своей форме, поверхности контакта с радиаторами значительно увеличиваются. Это обеспечивает максимальный тепловой обмен между трубой и нагревательной поверхностью. Таким образом, будет достигнута большая экономия топлива, а комфорт в доме будет сохранен на должном уровне.

Преимущества использования гофрированной трубы

• Безопасность: Гофрированная труба не выделяет вредных веществ и не горит при высоких температурах. Это обеспечивает безопасность и здоровье вам и вашим близким.
• Экономия: Благодаря высокой эффективности гофрированная труба поможет сэкономить на расходах за отопление.
• Долговечность: Гофрированная труба производится из нержавеющей стали, что обеспечивает ее долговечность и надежность. Она не подвергается коррозии и прочным механическим воздействиям.
• Простота монтажа: Гофрированная труба легко монтируется и соединяется с другими компонентами системы без использования специальных инструментов.

Рекомендуемые модели гофрированных труб

Модель	Состав	Диаметр, мм	Длина, м
Гофрированная труба	Нержавеющая сталь	16	1,5; 2; 2,5; 3
Гофрированная труба с трубкой	Нержавеющая сталь + бакелитовая трубка	16	1,5; 2; 2,5; 3

Выбирая гофрированную трубу, вы получаете надежность и эффективность за разумные деньги. Наша компания предлагает широкий ассортимент гофрированных труб для отопления. Закажите прямо сейчас и наслаждайтесь комфортом в своем доме!

Преимущества и недостатки гофрированной трубы для отопления

Гофрированная труба для отопления имеет следующие преимущества:

1. Чтобы согнуть такую трубу, не нужны инструменты и приспособления. Это можно делать руками и не опасаться, что в месте изгиба просвет трубопровода сузится. Минимальный диаметр изгиба составляет три диаметра элемента, то есть, если сечение гофры равно 15 мм, то минимальный изгиб – 45 мм. Этот показатель определяется отдельно для каждого гибкого трубопровода, исходя из его сечения.
2. Благодаря гибкости элемента разводку можно сделать с минимальным количеством мест соединений. Благодаря этому общая стоимость разводки уменьшится, а надежность системы повысится.
3. Гибкие отопительные элементы продаются в бухтах протяженностью до 50 м. Если требуется, на заказ можно изготовить более длинные гофры.
4. Нержавейка обладает высокой коррозионной стойкостью, но только при условии выполнения заземления, чтобы исключить вероятность электромеханической коррозии. Также если трубопровод прокладывается скрытым способом, то используют защитную оболочку для защиты от коррозионных процессов.
5. Гофрированная нержавейка легко переносит температурные перепады и скачки давления. Ее можно даже размораживать, что позволяет эксплуатировать в регионах с суровым климатом.
6. Легкий и быстрый монтаж и демонтаж также можно считать существенным преимуществом. Для соединения с батареями или участками трубопровода применяются латунные фитинги с уплотнительными кольцами из силикона, фторопласта или других полимерных материалов. Чтобы соединение было прочным и герметичным, вам понадобится только рожковый или разводной ключ.
7. Коэффициент шероховатости составляет всего 0,008. Это способствует тому, что контур из гофрированных элементов не заиливается и не покрывается отложениями.
8. Качественные гофры прослужат долго, поэтому срок службы отопительного контура зависит от надежности и долговечности фитингов.
9. Дополнительные преимущества – небольшой удельный вес, а также незначительный уровень шумов при циркуляции теплоносителя.
10. Цена гофрированного трубопровода дешевле элементов из меди.

Теперь раз и навсегда, без каких либо регистраций и СМС можно бесплатно скачать 1хБет на Андроид перейдя по активной ссылке и дальше продолжать кайфовать от игры и делать ставки на любимую команду в удобном мобильном приложении.

Среди недостатков гофрированных труб для систем отопления стоит назвать следующее:

• Невысокая устойчивость к механическим повреждениям. Именно поэтому при использовании открытой прокладки в местах со значительными нагрузками трубопровод защищают специальным кожухом.
• Внешний вид трубы не такой привлекательный, как у элементов из полипропилена или металлопластика.
• Поскольку используются разъемные фитинги, их нельзя герметично запаять, что требует регулярного обслуживания, проверки герметичности и замены вкладок.
• На гофрированной поверхности легко собирается пыль, которую не так просто убрать, как с гладкого элемента. Тряпка тут не поможет, понадобится щетка. Именно поэтому при использовании гофр рекомендуется выбирать скрытую прокладку, а также защитные короба и экраны.
• Поскольку материал хорошо проводит электричество и не обладает высокой устойчивостью к некоторым химическим соединениям, может развиваться электрохимическая коррозия. Проблема решатся использованием заземления, диэлектрических прокладок, химически нейтральных защитных экранов. Что касается среды в отопительной системе, то в закрытом контуре ее легко контролировать.
• Материал обладает высокой теплопередачей, поэтому для защиты от теплопотерь во время транспортировки теплоносителя трубопровод должен хорошо изолироваться. Однако из-за повышенной теплопроводности, такую трубу можно использовать в роли радиатора отопления.

Несмотря на немалое количество недостатков, большинство из них нивелируются благодаря различным мероприятиям. Преимуществ у гофрированных элементов намного больше, поэтому они приобретают все большую популярность.

Критерии выбора коммуникаций и комплектующих

Труба нержавейка гофрированная для систем отопления подбирается, исходя в первую очередь из диаметра коммуникаций, который заложен в плане. При правильно подобранных значениях этого параметра можно получить эффективную систему с высокой пропускной способностью. Следует учесть, что сечение труб должно соотноситься с мощностью оборудования.

Дополнительно обращается внимание на марку стали

Важно учитывать технологию изготовления изделий. Например, встречаются гибкие коммуникации из отожженной и неотожженной стали

Разница между ними заключается в условиях эксплуатации

Например, отожженные трубы хороши для монтажа отопительных систем. В качестве соединительных элементов рекомендуется использовать латунные фитинги

Разница между ними заключается в условиях эксплуатации. Например, отожженные трубы хороши для монтажа отопительных систем. В качестве соединительных элементов рекомендуется использовать латунные фитинги

Например, встречаются гибкие коммуникации из отожженной и неотожженной стали. Разница между ними заключается в условиях эксплуатации. Например, отожженные трубы хороши для монтажа отопительных систем. В качестве соединительных элементов рекомендуется использовать латунные фитинги.

Обзор производителей и стоимость изделий

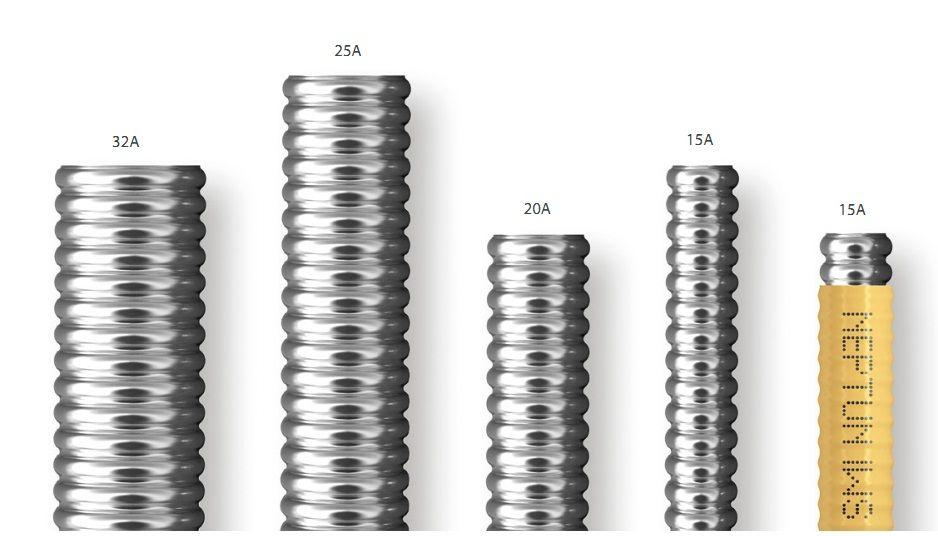

Можно выделить несколько популярных марок, в числе которых Neptun. В ассортименте продукции предлагаются отожженные и неотожженные изделия, а также широкий выбор фитингов. Если рассматривается гофрированная труба для систем отопления, то цена будет зависеть от ее сечения. Например, изделие с наименьшим диаметром 15 мм стоит в среднем 110 руб./м.

В качестве альтернативы можно выбрать изделия марки Lavita. Стоимость коммуникаций диаметром 8 мм будет выше – 150 руб./м, что обусловлено маркой стали. В ассортименте этого производителя также можно найти фитинги под любые требования.

Рекомендации специалистов

На ценообразование гибких изделий одновременно влияет три фактора: марка стали, сечение изделия, способ изготовления. Если труба небольшого диаметра одного производителя стоит меньше, значит, при ее изготовлении использовалась иная марка стали

Поэтому на эти параметры следует обращать внимание в первую очередь

Соответственно, данный вид коммуникаций является предпочтительным, в особенности, если речь идет о монтаже отопительной системы. Так как при этом будут оказываться существенные нагрузки по двум направлениям: температура и давление.

Как делают гофротрубу из нержавейки

Исходное сырье – металлическая лента из нержавеющей стали марки SUS(AISI)304. Эта полоса подается в формовочные станки, из которых выходит цилиндрическая заготовка. Далее она сваривается автоматом в среде специальных газов, которые предупреждают выжигание легирующих металлов (именно они придают «нержавеющие» свойства стали, а при сварке в кислородосодержащей среде испаряются, из-за чего швы разрушаются за несколько лет, а может и месяцев в зависимости от условий эксплуатации и транспортируемой среды).

Полученная труба может эксплуатироваться и называется неотожженной потому как следующий этап – отжиг. При этом гофру  разогревают до высоких температур, а затем охлаждают. Получается отожженная гофрированная труба из нержавейки. Она имеет лучшие прочностные характеристики (лучше держит форму, металл становится пластичнее, гнется/разгибается большое количество раз без деформации и разрушения), но и стоит дороже. Внешне отличий нет, но при сгибе неотожженных изделий могут появиться искажения, а с отожженной такого не происходит. По внешнему виду  отличить их невозможно, но огорчает также отсутствие маркировки на трубах, да и как, собственно, можно нанести надписи на «волнистую» поверхность. Маркируются чехлы на бухты, но их легко заменить, а разница в цене бывает достаточно приличная. Так что надеяться в этом случае можно только на порядочность продавца (ну и попробовать согнуть несколько раз и посмотреть что из этого выйдет и по такому признаку определить тип изделия).

В этом видео проводятся испытания участка гофрированной трубы давлением. Впечатляюще.

Области применения

Применяются гофрированные трубы из нержавеющей стали для создания систем водопровода и отопления.

Коррозионностойкие стали способны не разрушаться под действием высокого давления или температур. Поэтому они отлично подходят для прокладки системы отопления в домах, или горячего водоснабжения. Отрицательные температуры также не влияют на структуру металла под действием расширения или сжатия воды.

Готовые продукты из гофрированных нержавеющих труб для воды можно выделить следующие: трубы для отопления, горячего водопровода, системы теплого пола, обвязка котлов, теплообменники и т.д.

Помимо устойчивости к контакту с водой, такие трубы применяют в газораспределительных системах: при подключении плит, водонагревательных газовых приборов.

Вывод

Гофрированные трубы из нержавейки получили широкое применение в строительстве. Их применяют для монтажа трубопроводов в домах, банях, квартирах, для воды и газа.

Технология монтажа гофрированной трубы

Устанавливается профильная труба для отопления с некоторыми нюансами:

1. Не следует много раз сгибать элемент в одном месте – это приведет к появлению трещин и последующей протечке. Согнув трубу, можно немного поправить форму, но не изменять ее кардинально.
2. Компрессионные фитинги для гофры не оснащены штуцером. Обжимка производится посредством внутренней прокладки на фитинге.
3. В обязательном порядке тестировать систему перед запуском в эксплуатацию.

Для формирования конструкции потребуется труба, фитинги, ключ. Алгоритм работы:

• отрезать труборезом нужный кусок трубы, соблюдая перпендикулярность среза и ровность граней;
• проверить комплектацию фитинга и сложить его;
• вставить в фитинг подготовленный кусок гофрированной трубы, затянуть гайку;
• проверить крепеж, при необходимости подтянуть ключом.

Вот и вся техника. Если нужно перейти с обычной трубы на гофрированную, то на стояк или отводы нужно зафиксировать фитинг, в другом конце которого вставить гофрированный трубопровод и затянуть кольцо.

Пошаговый процесс монтажа газовой гофрированной трубы

Начинать монтаж рекомендуется при наличии инструментального набора. Этот набор, однако, практически всегда имеется в любом хозяйстве, возможно, за исключением одного инструмента.

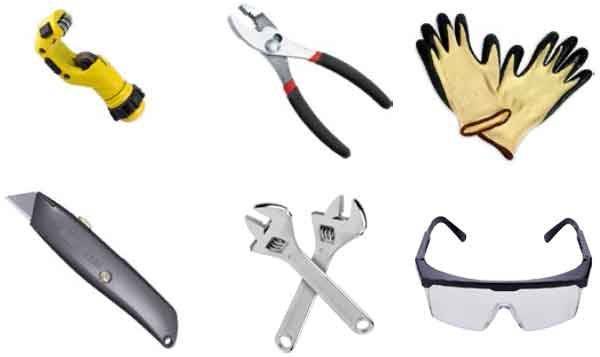

Типичный набор инструмента, требующийся для выполнения работ, направленных на прокладку газовой линии бытового назначения из гибких гофрированных нержавеющих трубок Полный список для работы таков:

1. Труборез.
2. Нож слесарный.
3. Плоскогубцы.
4. Разводной гаечный ключ (2 штуки).
5. Спецодежда.

Поддержка труб обеспечивается рабочим способом с помощью:

• трубных ремешков,
• лент,
• подвесок,

подходящих по размеру и весу трубок, с интервалами, не превышающими значения 1,2 – 2,5 метра.

Шаг #1: Обрезка материала по длине

Применяя специальный трубный резак, выполняется обрезка материала по монтажному размеру Отрезать трубку до желаемой длины, используя труборез. Срез необходимо делать по центру основания гофры. Применять лёгкое давление ролика трубореза с дополнительными вращениями в одном направлении, чтобы сохранить округлость трубки, исключить заусенцы на срезе. Все разрезы делаются на прямом участке трубы.

Примечание: концы трубок острые, соблюдать осторожность при обращении

Шаг #2: Удаление части полимерного кожуха

Примерно так следует выполнить концевую зачистку трубки от материала защитного кожуха, открывая чистый гофрированный металл для работы Универсальным слесарным ножом обрезать часть пластикового покрытия. Кожух покрытия разрезать таким образом, чтобы не забить материалом конец стальной трубки. Снять укороченную часть рубашки, обнажив одну полную волнистую впадину трубки.

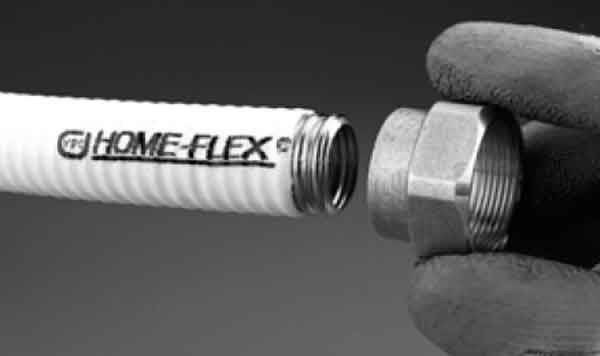

Шаг #3: Установка гайки на гофрированную трубку

Установка фланцевой гайки на подготовленный участок гофрированной газовой трубки Надеть фланцевую гайку на трубку так, чтобы резьбовой конец был направлен к концу трубки. Фланец гайки должен закрывать жёлтый защитный кожух трубки.

Шаг #4: Подготовка стопорного кольца

Накладка стопорного кольца на тело гибкой гофрированной трубки и опрессовка с помощью плоскогубцев Поместите стопорное кольцо в первую впадину гофры

Соблюдать осторожность, чтобы не создать вмятины от трения. Сжать кольцо плоскогубцами, приложив лёгкое давление по всей площади (360º) вокруг кольца. В результате получить плотно прилегающий элемент к металлу гофры

В результате получить плотно прилегающий элемент к металлу гофры.

Шаг #5: Закрепление встречного фитинга по месту газовой системы

Встречная часть фитинга «папа» устанавливается по месту организации трубной связи Убедиться, что прокладка внутри встречного фитинга надёжно закреплена в гнезде. Нанести трубный герметик на коническую резьбу встречного фитинга и установить этот элемент связи в газовую систему.

Особенности гофры нержавейки для отопления

Гофры для отопления

Нужно сразу отметить, что не каждая гофра нержавейка для отопления способна выдержать максимально допустимое давление в системе. Это связано с особенностью ее конструкции. Для изготовления используют стальной лист марки SUS304. После формовки с помощью специального режима сварки формируется труба. В дальнейшем она подвергается дополнительному обжигу, который придает ей нужную степень надежности, механической прочности, эластичности.

Главным достоинством, которым должна обладать гофра труба нержавейка для отопления – возможность сгибаться до минимального значения радиуса. Он может составлять 1-1,5 диаметра изделия. Также при выборе нужно учитывать такие параметры:

• Качественная гофра труба нержавейка для отопления должны выдерживать среднее значение давления до 15 атм., максимальное – до 50 атм;
• Температурный режим — от -50 до 110°С;
• Степень удлинения небольшая — до 2-3% от общей протяженности;
• Наличие соединительных компонентов на торцах.

Последнее актуально, если точно известна длина отрезка участка магистрали, где будет установлена труба. Если же этот параметр не точен – лучше всего подойдет гофрированная нержавейка для отопления в бухтах. Их максимальная длина составляет 50 м.
