Штангенциркуль
Штангенциркуль приобрел популярность как в быту, так и в строительных работах. Считается измерительным инструментом. При помощи этого измерителя можно точно определить внешние и внутренние диаметры (в данном случае, провода).
Цифровые модели легче в использовании, но и дороже
Точность измерения очень высокая. В составе устройства, кроме двух губок, измеряющих внутреннюю и верхнюю размерность, есть еще один элемент, определяющий глубину (называется глубиномером).
К сведению. В тех моделях, в которых используется уже жидкокристаллический дисплей, цена значительно выше.
Это почти ювелирная работа
Набор ручных инструментов для работы с проводами
Но одних кусачек для всех работ с проводами не хватит – тут нужны и другие инструменты. Набор Newacalox 8 из трёх многофункциональных плоскогубцев будет очень полезен для перекусывания и зачистки проводов, проволоки, и тому подобных операций.
В комплект входят плоскогубцы с удлинённым носиком для работы в труднодоступных местах, диагональные плоскогубцы с более высокой режущей силой, и проволочные.
Возможность выбрать самых подходящий инструмент в каждой ситуации существенно экономит время. Стоит весь комплект чуть больше 2 500 рублей, также можно купить любой девайс из него отдельно.
Мультиметр
Наиболее надежным прибором для измерений в электрических цепях является мультиметр. Сейчас широко используются цифровые мультиметры. Они позволяют измерить напряжение, силу тока, а также имеют возможность измерения сопротивления цепи и ее прозвонки со звуковым оповещением. Начинающим электрикам лучше приобрести недорогую модель (при выходе из строя не будет жалко). Профессиональные электрики пользуются более серьезными моделями с расширенным функционалом. Наиболее популярными являются различные модификации мультиметра M890 фирмы Mastech.
Помимо цифровых, до сих пор широко применяются аналоговые мультиметры.
Теперь поговорим об электроинструменте, который может понадобиться электромонтажнику.
Какая периодичность проверки электроинструмента?
Проверка электроинстурмента осуществляется путём визуального контроля и осмотра. Проверить нужно не только корпус, но и шнур, соединяющий его с источником электроэнергии
Обращать внимание необходимо на:
Целостность корпуса, это могут быть трещины и проломы. Питающий кабель, там не должно быть видимых пересыханий, повреждений, перетираний, а также следов подгорания и нагрева
Особое внимание стоит обращать и проверить места входа электрического шнура в корпус и к вилке. Осматривается и проверяется на целостность вилка и её контактная часть, которая будет включаться в сеть.
Проверка должна выполняться перед началом работы, и перед включением после перехода на другое рабочее место. Естественно, профессиональная лабораторная поверка выполняется только на крупных предприятиях и фирмах, в бытовых условиях работнику хотя бы перед работой стоит внимательно осмотреть взятый в руки электроинструмент
Естественно, профессиональная лабораторная поверка выполняется только на крупных предприятиях и фирмах, в бытовых условиях работнику хотя бы перед работой стоит внимательно осмотреть взятый в руки электроинструмент
Проверка должна выполняться перед началом работы, и перед включением после перехода на другое рабочее место. Естественно, профессиональная лабораторная поверка выполняется только на крупных предприятиях и фирмах, в бытовых условиях работнику хотя бы перед работой стоит внимательно осмотреть взятый в руки электроинструмент.
Если говорить о том, какие сроки поверки электроинструмента, то согласно существующим нормативным правилам периодическая поверка инструмента должна быть не реже чем через каждый год, а проверять электроинструмент необходимо, как указывалось ранее, перед каждым его применением. Если ручное электрооборудование используется в экстремальных климатических и производственных условиях, то рекомендуется проверять его мегаомметром хотя бы раз в 10 дней.
Эксперименты
- Эксперимент 1. Попробуйте электричество на вкус!
- Эксперимент 2. Давайте испортим батарею!
- Эксперимент 3. Ваша первая электрическая цепь
- Эксперимент 4. Переменное сопротивление
- Эксперимент 5. Давайте изготовим гальванический элемент
- Эксперимент 6. Обычные переключатели
- Эксперимент 7. Исследование реле
- Эксперимент 8. Генератор на основе реле
- Эксперимент 9. Время и конденсаторы
- Эксперимент 10. Транзисторные переключатели
- Эксперимент 11. Свет и звук
Когда с первыми 11 экспериментами будет покончено, можно переходить ко второй части набора, которая содержит дополнительные компоненты, позволяющие дойти до 25-го эксперимента.
Пассатижи или плоскогубцы
Другой достаточно важный ручной инструмент электрика – пассатижи (или плоскогубцы). С их помощью можно затягивать небольшие гайки, а также перекусывать провода. Пассатижи обязательно должны иметь цельные изолированные ручки. Недопустимы никакие вырезы или трещины.
Помимо пассатижей, часто могут потребоваться такие специфические инструменты, как круглогубцы или утконосы. Оба этих инструмента показаны на следующих фото.
Утконосы отличаются от круглогубцев только наличием плоской грани, благодаря которой они в некоторых случаях вполне заменяют пассатижи. Основным назначением этих инструментов является формование концов проводов и сложных изгибов.
Измерительные и индикаторные приборы
Без этих приборов ремонт и монтаж электрических цепей не возможен, существуют различные виды инструментов.
Индикаторные отвертки
Самый простой и часто используемый прибор, производители делают много моделей, в большинстве своем они выполняют чисто индикаторные функции.

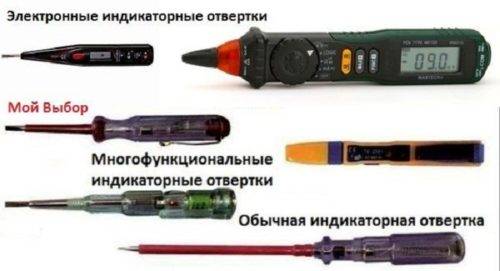

Индикаторные отвертки разных видов
По характеристикам длины Ø и устройству обычные отвертки мало отличаются
Технические характеристики обычной индикаторной отвертки
Тип отвертки | Индикаторная с неоновой подсветкой |
| Форма наконечника | плоская |
| Длина стержня | 65 мм |
| Материал рукоятки | прозрачный пластик |
| Общая длина | 150 мм |
Некоторые современные модели не только определяют наличие или отсутствие фазы в сети, но и измеряют величину напряжения.
- Обычные индикаторные отвертки с неоновыми лампочками, показывают только наличие фазы в проводах;
- Индикаторные отвертки с автономным источником питания и светодиодным индикатором, более многофункциональны. Ими можно прозванивать целостность проводов, выявлять маршруты прокладки срытой проводки под слоем в 1-2см, определять места обрыва;
- Индикаторные отвертки с жидкокристаллическим дисплеем, выполняют все операции предыдущих моделей и измеряют величину напряжения, показания выводится в цифровом виде на малогабаритный монитор.
Мультиметры
Разновидности цифровых мультиметров
Это универсальные многофункциональные приборы, позволяющие делать прозвонку измерения целого ряда параметров:
- Измерение, постоянного и переменного тока;
- Постоянного и переменного напряжения;
- Сопротивления;
- Частоты, температуры, проверки р – n переходов на радиодеталях, транзисторах, тиристорах и многие другие операции.
Сравнительная таблица характеристик мультиместров производства Hindar
|
Токоизмерительные клещи для бесконтактного измерения токов
Одним из востребованных приборов профессиональными электриками являются токоизмерительные клещи, совмещают в себе все функции мультиметра. Главное достоинство, возможность измерять ток бесконтактным методом без прерывания цепи для последовательного подключения измерительного прибора.
Для определения диаметра проводов с последующим расчетом сечения используют микрометры или штангенциркули. Особенно популярен штангенциркуль с цифровым отображением показаний.

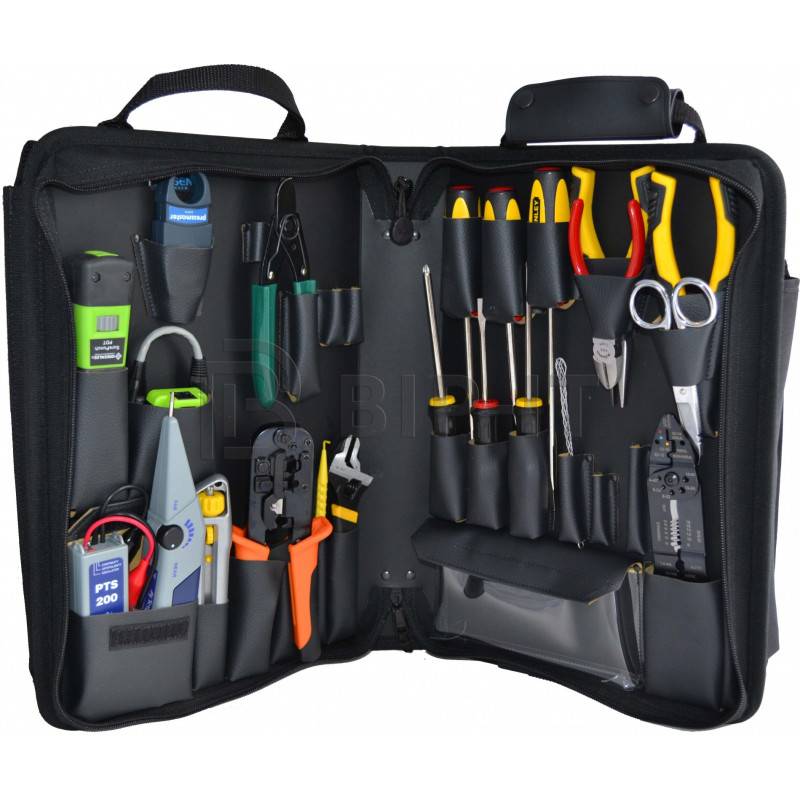

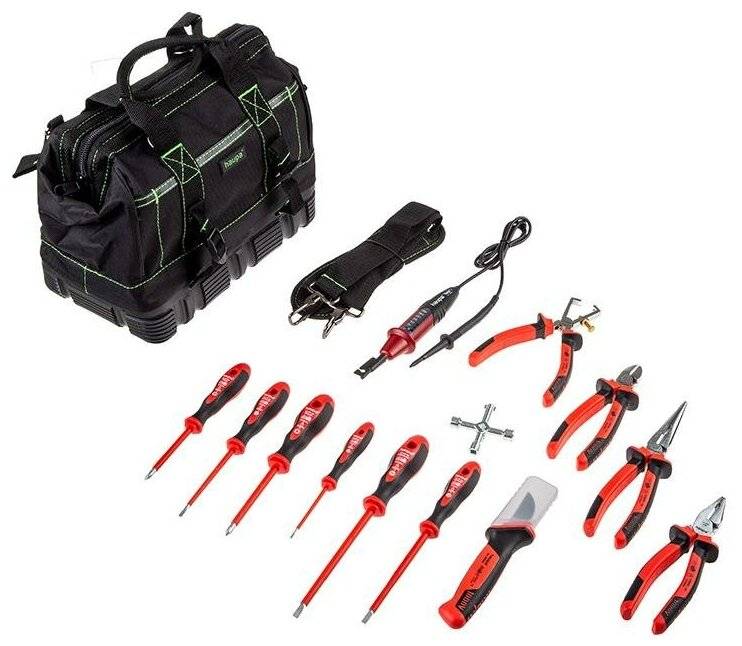

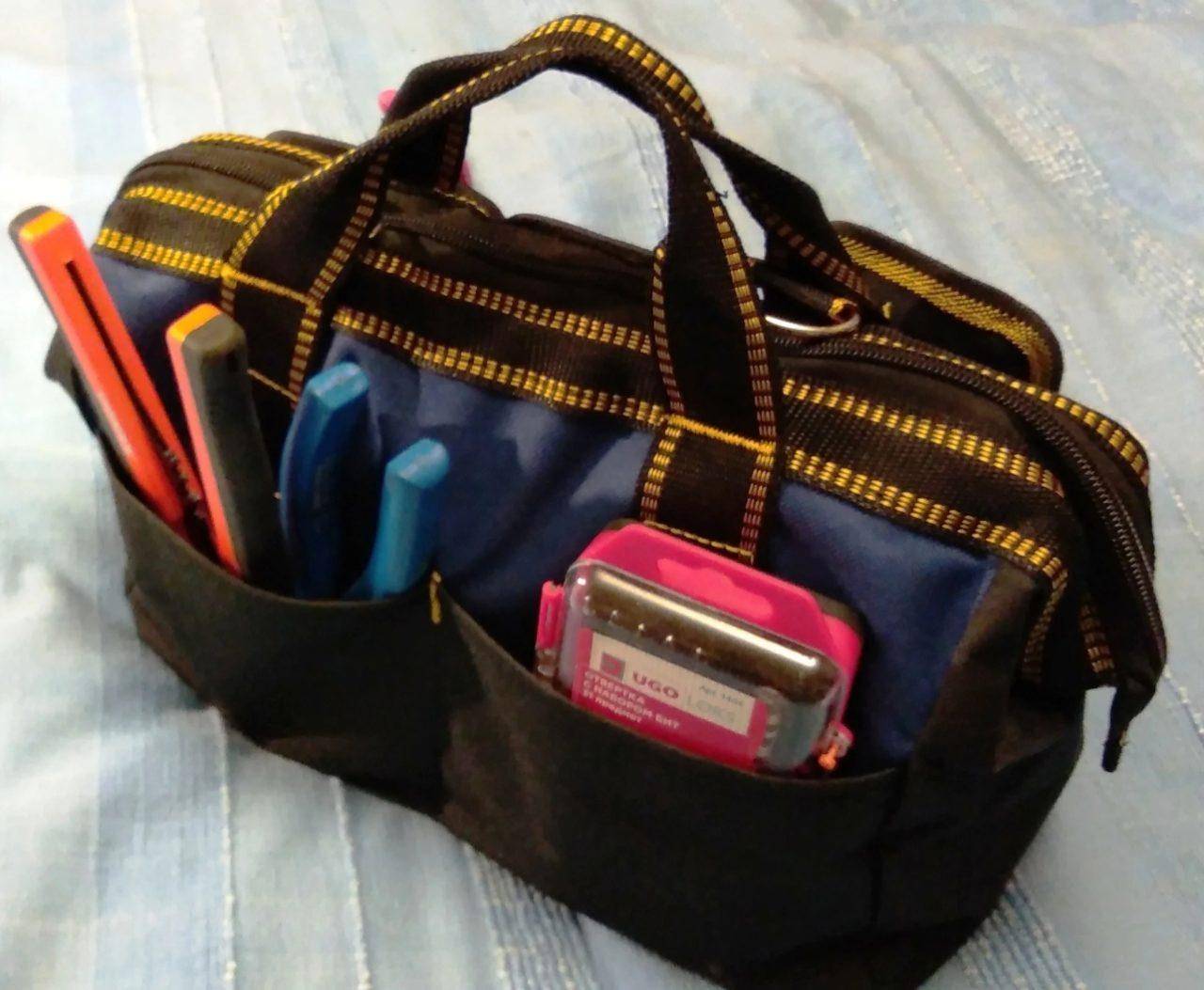

Сумка для инструментов AIRAJ
Без способной вместить все инструменты сумки просто никуда, и эта штуковина от AIRAJ отлично справляется со своей главной обязанностью – весь арсенал электрика свободно помещается в её многочисленных карманах и отделениях. Особенно мне нравится большой выбор: а зависимости от того, насколько велик ваш арсенал инструментов, можно взять сумку на 13, 15, 17 дюймов – и так далее с шагом в 2 дюйма вплоть до 23.
Сумки прочные, из водонепроницаемой, устойчивой к износу и царапинам ткани. Подошва пластиковая и прочная. Самая маленькая сумка стоит 732 рублей, самая большая – 2 199, и за такие скромные деньги их точно стоит посоветовать.
Что электрику необходимо иметь при себе?
Специальные перчатки. У электрика в рабочей сумке всегда должны быть диэлектрические перчатки. Они помогут осуществить работы под напряжением без неприятных инцидентов
Но важно каждый раз перед использованием проверять их на предмет повреждений. Такие резиновые перчатки должны быть достаточно прочные. Отвертки
Электрики очень часто при работе пользуются различными отвертками. Такие инструменты пригодятся для закручивания болтов и саморезов либо для снятия старого оборудования. Также отвертки необходимы, чтобы затягивать контакты клемм
Отвертки. Электрики очень часто при работе пользуются различными отвертками. Такие инструменты пригодятся для закручивания болтов и саморезов либо для снятия старого оборудования. Также отвертки необходимы, чтобы затягивать контакты клемм.
Для более удобной работы желательно обзавестись длинными изолированными отвертками с плоским и крестовым шлицом. Зачастую достаточно будет 2 или 3 размеров. Многое зависит от того, какие работы планируется выполнять.
Кроме этого, не помешает электрику набор с разными насадками. Что касается начинающих специалистов, им такой набор покупать еще рано.
Шуруповёрт. Незаменимым инструментом для выполнения быстрого монтажа оборудования является шуруповерт. С его помощью также можно сделать отверстие в стенках щитка либо распаечных коробок.
Плоскогубцы. Не менее важен для электрика и такой простой инструмент, как плоскогубцы. Использовать можно либо плоскогубцы, либо пассатижи. Они нужны для затягивания гаек и для обрезки проводов.
Важно чтобы у инструмента были изолированные ручки. Ни в коем случае нельзя работать инструментом, у которого на ручках трещины либо вырезы. Иногда при осуществлении электромонтажных работ возникает необходимость в использовании утконосов
Иногда при осуществлении электромонтажных работ возникает необходимость в использовании утконосов.

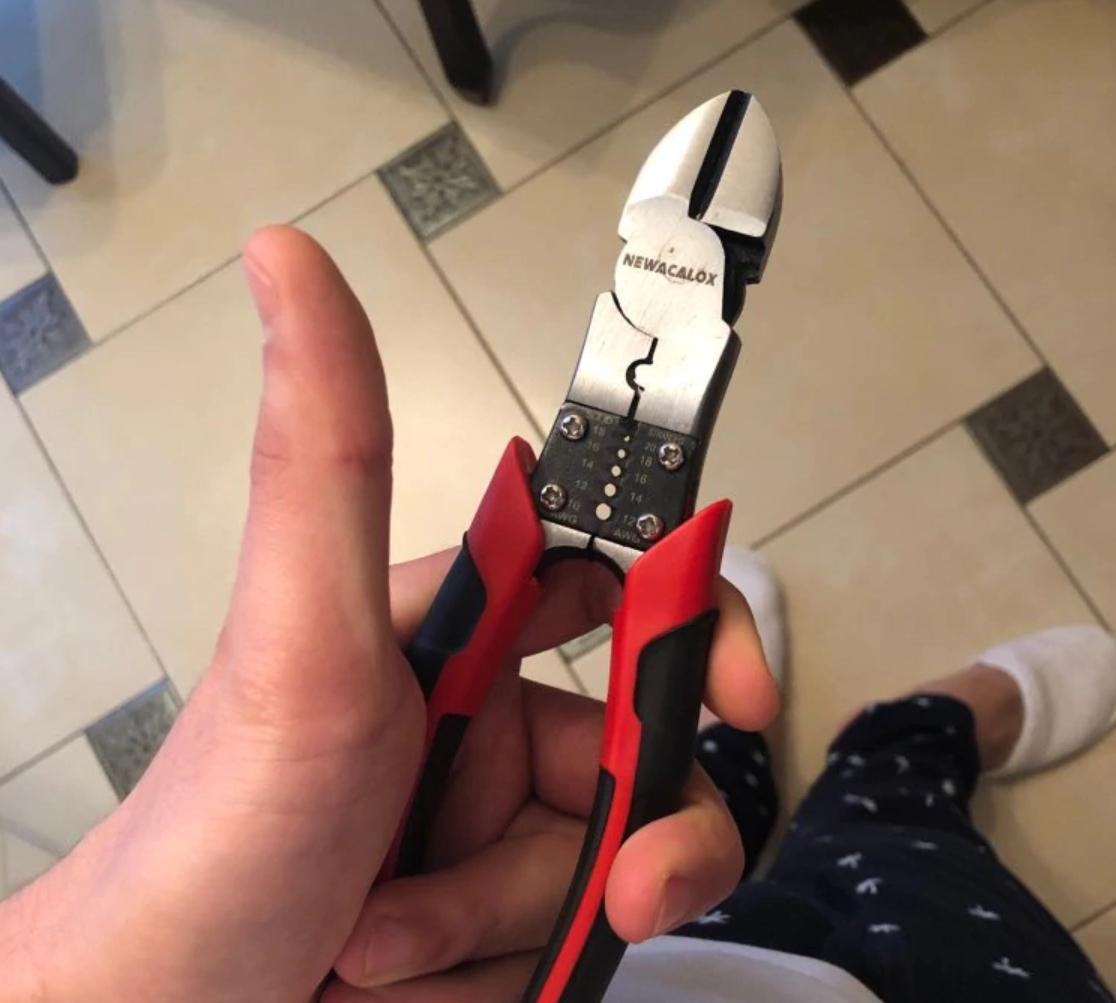

Бокорезы. Этот инструмент еще называется кусачками. Они необходимы для того, чтобы ровно отрезать провода. Благодаря ним реально получить срез на проводе без сжатия на конце. Кусачки у электриков со стажем заменяют плоскогубцы.
Нейлоновые стяжки. Такие стяжки бывают разных размеров. С их помощью удастся закрепить несколько проводов вместе. В результате они выглядят эстетичней
При выборе стяжки требуется принимать во внимание не только количество проводов, а и их сечение. Если проводов мало, соединить их широкой стяжкой не получится. Штангенциркуль
Данный инструмент поможет узнать диаметр провода. Удобно пользоваться таким приспособлением, когда на проводах нет маркировки. Если под рукой нет штангенциркуля, можно воспользоваться линейкой. Но таким образом пострадает точность
Штангенциркуль. Данный инструмент поможет узнать диаметр провода. Удобно пользоваться таким приспособлением, когда на проводах нет маркировки. Если под рукой нет штангенциркуля, можно воспользоваться линейкой. Но таким образом пострадает точность.
Электромонтажный нож. При выполнении электромонтажных работ для ликвидации изоляции применяется специальный нож или другие инструменты с острым лезвием. Однако только опытные электрики могут ими пользоваться.
Начинающие специалисты сталкиваются с различными сложностями и в процессе могут повредить провода. В этом случае лучше применить специальный инструмент, которым убирается изоляция.
Измерительные инструменты
Вообще, измерительные приборы электрика – это внушительный список. Но чаще всего мастера пользуются вот этими:
- мультиметр цифровой;
- электроизмерительные клещи;
- лазерный уровень;
- указатель напряжения;
- двухполюсные указатели.
Все, кроме лазерного уровня, используются для определения напряжения в сети. Хотя мультиметром можно проверить и величину напряжения, и силу тока в сети, и сопротивление проводки. То есть, у этого аппарата функционал очень широкий. Он небольших размеров, занимает мало места в чемоданчике и стоит недорого.
Для чего нужен электрику лазерный уровень? Его можно использовать только по одному назначению – точность проведения трасс электропроводки. В данном случае горизонтальность и вертикальность прокладки – одно из основных требований.
И еще один измерительный прибор для электрика – это штангенциркуль. Случается так, что нет на проводе маркировки, а на глаз не определить сечение кабеля. Измерив диаметр, можно легко вычислить сечение по формуле площади круга: S=πD²/4=3,14 x D²/4.
Инструмент, необходимый для монтажных работ
Перейдем к инструменту, который понадобиться электрику для прокладки и монтажа электрических цепей. Итак, перфоратор с бурами позволяет проделать отверстия в стенах здания для протягивания проводов.
Этим же прибором, но с коронками, делаются углубления в стенах для установки розеток, выключателей, распределительных коробок.
Шуруповерт понадобится для быстрого закручивания всевозможных шурупов при монтажных работах, к примеру, для закрепления тоннелей, в которые будет закладываться проводка. Также при работе на удалении от источника промышленной сети удобно использовать специальные инструменты на аккумуляторах.
Штроборезом в стенах делаются небольшие углубления для прокладки в них проводки – штробы.
Без этого прибора электрику проделывать штробы придется либо перфоратором, либо угловой шлифмашинкой с алмазным кругом, что очень неудобно и трудоемко.
Пресс-ключ используется электриками для сжатия специальных медных колпачков на скрутках проводки. Применение этого ключа позволяет усилить соединение скрутки проводов.
Молоток и вовсе универсальный инструмент, который нужен не только электрикам. И при выполнении монтажа проводки ему работы найдется достаточно. Также при монтаже электрику может понадобиться самый разнообразный инструмент.
К примеру, внутренние перегородки здания выполнены из дерева, то для проделывания отверстий понадобиться дрель с разными сверлами, а для штробов – стамески. В некоторых случаях могут пригодится сабельные пилы.
Шуруповерт
Самым популярным инструментом у электриков в этой категории, пожалуй, шуруповёрт. При выполнении работ по креплению кабель-каналов, закручиванию шурупов и т. д. Обычно шуруповёрты имеют свой кейс, но если такового нет, то есть варианты, у которых размеры невелики (отвёртка-шуруповёрт) и они легко войдут в набор.
Дрель с разными насадками и сверлами
Прежде всего – это дрель с различными насадками и сверлами. В некоторых случаях можно обойтись и шуруповертом, но далеко не всегда. Кроме дрели часто может потребоваться перфоратор. Он отлично подходит для сверления отверстий в камне, долбления штробов, а также для вырезания крупных отверстий под розетки, выключатели и распаечные коробки.
Иногда электрики используют в своей работе молоток и долото (зубило). Но при современном развитии ручного электроинструмента и его большом выборе лучше пользоваться перфоратором, так как долбить зубилом штробы очень долго и утомительно. Для долбления нельзя использовать стамески (по конструктивным соображениям). Стамески предназначены для чистовой обработки без использования молотка.
УШМ — или болгарка
УШМ — углошлифовальная машинка, или болгарка, способна выполнять разные функции: распиливать кирпич, камень, металл, шлифовать поверхности.
Штроборез
Для выполнения штробов в стенах профессионалы используют штроборез. Начинающим мастерам купить такой инструмент окажется не под силу из-за его высокой цены. Вместо него они часто используют угловую шлифовальную машинку (болгарку) со специальным диском. Однако, в отличие от штробореза, при работе болгаркой гораздо сложнее контролировать глубину резания, также отсутствует возможность отвода образующейся пыли.
Наличие этой группы инструментов совсем не относится к обязательным, но значительно ускоряет самую неприятную работу — устройство штроб. Для этого подойдут самые разные инструменты с пильными дисками, но традиционно используется два: перфоратор с насадкой-лопаткой и штроборез. Перфоратор, вообще, вещь полезная и относительно недорогая, потому у многих он имеется. Вот с его помощью и можно относительно быстро проделывать канавки в стенах под укладку проводов — штробы.
Перфоратор — из разряда инструментов, которые облегчают жизнь электрика. К перфоратору необходимо иметь ряд насадок облегчающих и ускоряющих работу, таких как: коронки для установки розеток и выключателей, набор победитовых свёрл, буры для сверления стен.
Профессионалы имеют в арсенале штроборез. Это специализированный инструмент с двумя параллельными пильными дисками, которые выставляются на нужное расстояние, задавая ширину и глубину штробы. Эти устройства подключаются к промышленному пылесосу, так что при работе пыли летит минимум. Но ценник на эту технику высокий и просто для домашнего пользования покупать недешёвое узкоспециальное оборудование вряд ли кто будет.
Это, пожалуй, весь инструмент необходимый электрику для домашнего применения. Будет полезны ещё многие инструменты, например, степлер, чтобы быстро фиксировать провода и т. д. Но основной перечень мы назвали.
Виды электромонтажного оборудования
- паяльное оборудование – используется для лужения и пайки металлических деталей, пластика (труб), удаления лакокрасочных покрытий, выворачивания проржавевшего крепежа и многого другого;
- пинцеты и зажимы – подспорье при выполнении любой операции: позволяют зафиксировать обрабатываемую деталь в нужном положении;
- пробники и тестеры напряжения – нужны для поиска скрытой проводки, мест разрыва в цепи и проверки электроприборов при ремонте;
- кабелерезы – с их помощью можно с легкостью перерезать провода сечением до 450 мм2;
- инструмент для снятия изоляции – ножи, кусачки и плоскогубцы, специально рассчитанные на зачистку проводов (диэлектрическое покрытие рукояток позволяет применять их для кабеля, находящегося под напряжением до 1000 В);
- пресс-клещи – оборудование для электромонтажных работ, с помощью которого соединяются провода и опрессовываются их наконечники;
- ключи для электрошкафов – заменяют собой целую связку ключей (от 4 до 8 различных профилей).
Это далеко не полный список инструмента для электромонтажных работ для мастерской или дома, который можно найти в нашем магазине. Ассортимент постоянно обновляется и пополняется новой продукцией и моделями.
Инструмент, необходимый для монтажных работ
Перейдем к инструменту, который понадобиться электрику для прокладки и монтажа электрических цепей.
Перфоратор с бурами позволяет проделать отверстия в стенах здания для протягивания проводов. Этим же прибором, но с коронками, делаются углубления в стенах для установки розеток, выключателей, распределительных коробок.
Шуруповерт понадобится для быстрого закручивания всевозможных шурупов при монтажных работах, к примеру, для закрепления тоннелей, в которые будет закладываться проводка. Также при работе на удалении от источника промышленной сети удобно использовать специальные инструменты на аккумуляторах.
Штроборезом в стенах делаются небольшие углубления для прокладки в них проводки – штробы. Без этого прибора электрику проделывать штробы придется либо перфоратором, либо угловой шлифмашинкой с алмазным кругом, что очень неудобно и трудоемко.
В некоторых случаях могут пригодится сабельные пилы.
Пресс-ключ используется электриками для сжатия специальных медных колпачков на скрутках проводки. Применение этого ключа позволяет усилить соединение скрутки проводов.
Рожковые ключи могут электрику понадобиться при выполнении промышленных монтажных работ. У некоторых электрических приборов, работающих с высокими параметрами электроэнергии, проводка к ним закрепляется при помощи болтовых соединений, для этого и нужны ключи.
Такие измерительные приборы, как рулетка и уровень нужны большей части для подготовительных работ.
Молоток и вовсе универсальный инструмент, который нужен не только электрикам. И при выполнении монтажа проводки ему работы найдется достаточно.
Рулетка используется для правильных замеров при пробивании штробов, замеров длины проводки и т.д. Уровень же понадобится для ровного закрепления розеток и выключателей.
Также при монтаже электрику может понадобиться самый разнообразный инструмент. К примеру, внутренние перегородки здания выполнены из дерева, то для проделывания отверстий понадобиться дрель с разными сверлами, а для штробов – стамески.

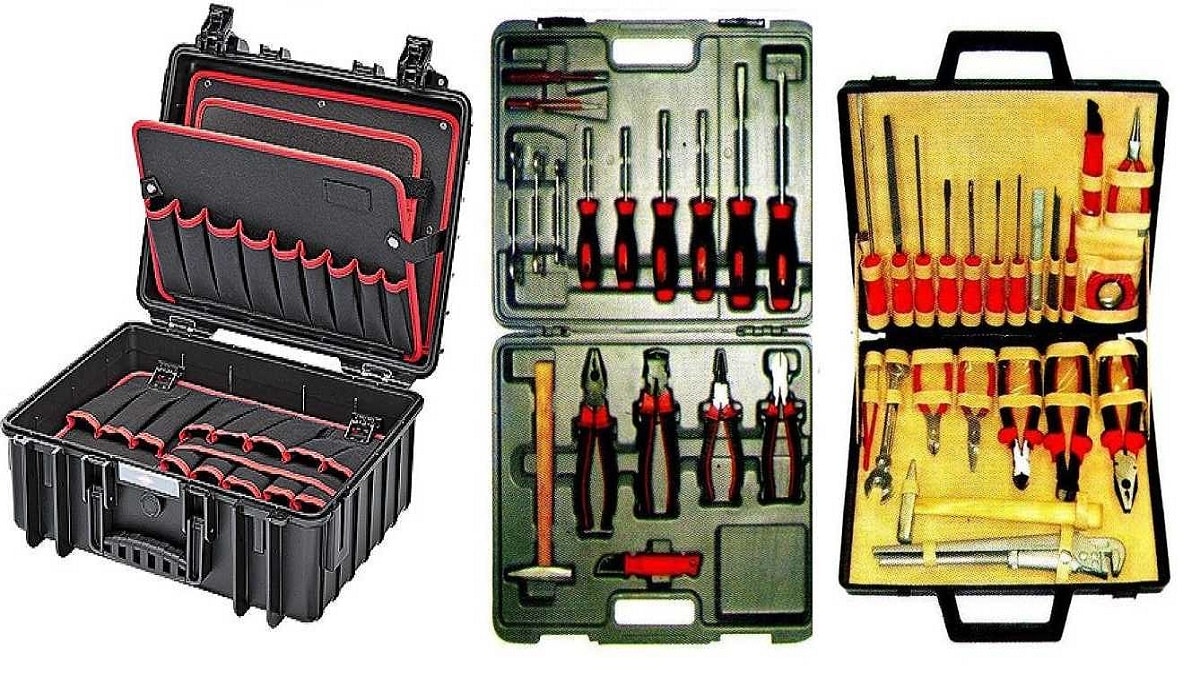

Инструменты, приборы, их комплектация ↑
Основными характеристиками всех рабочих инструментов и приборов, входящих в набор электрика, должны быть удобство, качество и безопасность, так как именно от этих параметров зависит и результат выполненной работы, и здоровье человека.
Для проведения электромонтажных работ электрику понадобятся не только стандартные инструменты, но и профессиональные, те, которые в повседневных ситуациях практически не применяются.

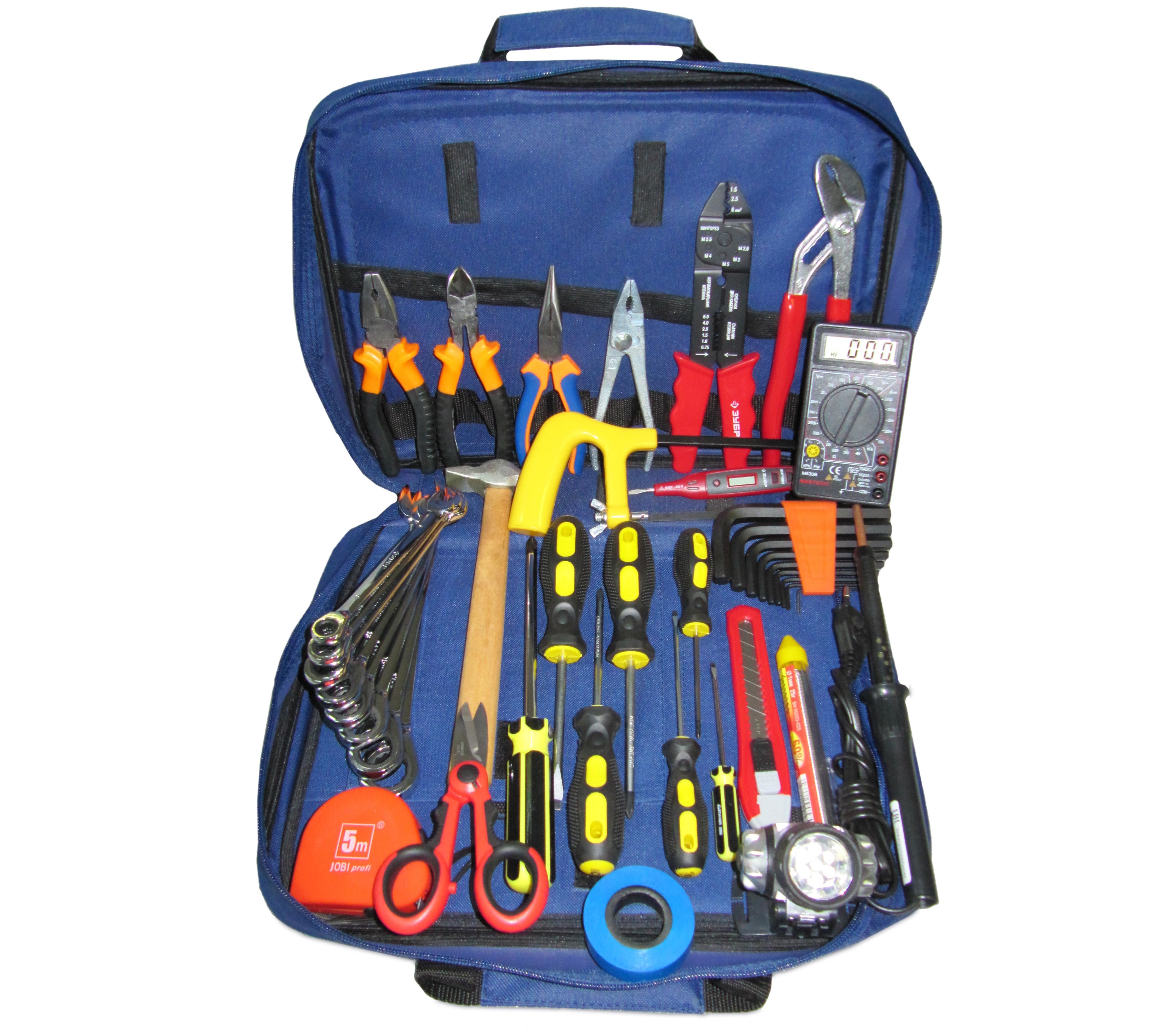

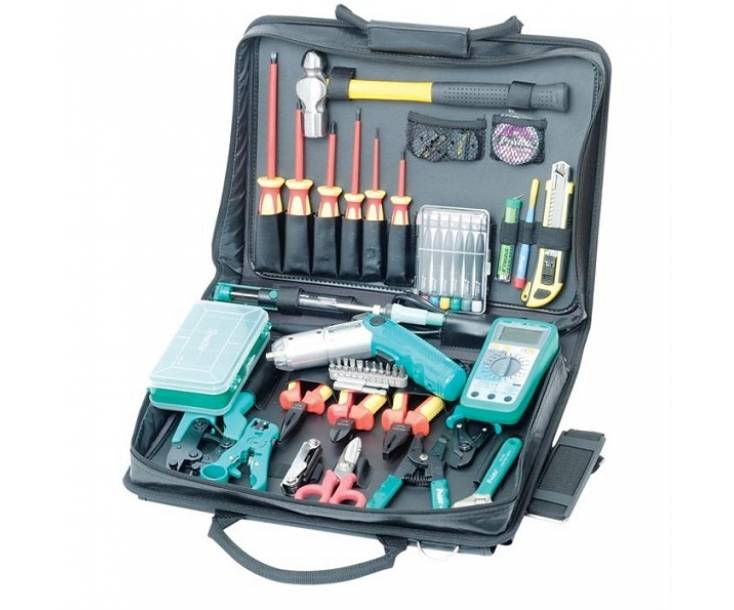

Итак, что же входит в этот чемоданчик:
- Кусачки — это специальный инструмент для перерезания проволоки и проводов. Электромонтажные кусачки обязательно должны иметь прорезиненные ручки, поскольку только так можно обезопасить себя от удара током. Возможна замена резины на пластмасс — такой инструмент тоже подходит для работы с проводами.
- Пассатижи — универсальный инструмент не только для электрика, но и для любого строителя. Это приспособление, также как и кусачки, должно иметь изолированные ручки из резины или пластика. Помимо этого профессиональные пассатижи обязательно оснащаются дополнительными функциями. Они могут одновременно играть роль резака для рубки проволоки любого диаметра, бокореза и плоскогубцев.
- Набор отверток — инструменты, предназначенные для завинчивания и отвинчивания шурупов, винтов и других деталей с резьбой, имеющих шлиц на головке. В набор электрика должны входить отвертки самых разных размеров и форм: крестообразные, плоские, усиленные и специальные для проведения высокоточных работ. Последние используются при работе с мелкими шурупами и болтами.
- Набор ключей — комплект шарнирных, гаечных и комбинированных ключей для проведения разнообразных работ по монтажу электрических сетей. Причем чем больше количество этих инструментов, чем разнообразнее их форма и размеры, тем выше будет производительность работающего.
- Индикаторная отвертка — это специальная отвертка-фазоопределитель, внутри которой находится маленькая лампочка или светодиод. Когда электрик касается жалом отвертки провода, находящегося под напряжением, и одновременно с этим прижимает палец к тонкой металлической пластине, расположенной на ручке инструмента, индикаторная лампочка загорается, давая тем самым понять, что провод опасен для жизни. Если же светодиод не загорелся, то это означает, что в проводе отсутствует напряжение.
- Набор торцевых головок — этот комплект необязательно должен быть в чемоданчике электрика, но все же его наличие желательно, ведь очень часто монтаж электрических сетей проводится в труднодоступных местах. Обычный инструмент в этом случае окажется неэффективным. Важную роль в наборе играет вороток и удлинитель для него из прочной закаленной стали.
- Ключ раздвижной — многоцелевой инструмент, предназначенный для фиксации отдельных элементов электрической цепи. Кроме этого такой ключ является универсальным, поскольку им можно закручивать и откручивать гайки и болты любого размера.
- Комплект для пайки — это набор, в который входят паяльник на подставке, паяльные заготовки из олова и кусочек канифоли.
- Мультиметр — универсальный измерительный прибор, который одновременно может выполнять функцию вольтметра, омметра и амперметра. Используют его для измерения силы тока и для определения мест разрыва электрической цепи. Современные модели мультиметров оснащены цифровым экраном, что обеспечивает максимально точное измерение данных.
Кроме вышеперечисленных инструментов и приборов в набор профессионального монтажника должны входить следующие приспособления:
- ножи разных размеров и форм для удаления изоляционного слоя с проводов и рабочих поверхностей;
- набор напильников для стачивания и зачистки рабочих поверхностей;
- ножовка по металлу, предназначенная для распиливания сверхжестких кабелей и металлических элементов;
- комплект пинцетов разного размера для работы с мелкими предметами и для их пайки;
- штангенциркуль, применяемый для определения диаметров проводов и кабелей;
- набор измерительных приборов: линейка, рулетка;
- ножницы ручками, покрытыми резиной или пластмассой для обрезки излишков рабочих частей;
- зубило, молоток, налобный фонарь
Мультиметр или тестер
Есть два вида электроизмерительных приборов бытового назначения — тестеры и мультиметры
В тестерах результаты измерений надо высчитывать по соответствующей шкале и отклонению стрелки, принимая во внимание делитель/множитель, который выставлен на момент измерений на переключателе. В общем, надо быть внимательным
Потому, наверное, у электриков чаще встречаются мультиметры, которые на цифровом дисплее сразу выдают результат, да ещё с единицами измерения.
Более популярны мултиметры — с ними проще снимать показания
На что важно обратить внимание при выборе мультиметра — это на класс точности и на пределы измерений. Чем выше класс точности, тем меньшую погрешность имеет прибор. Так, мультиметры с классом точности 2,5 дают погрешность в 10%
Даже если вам необходимо измерить напряжение в сети электропитания 220 В, плюс-минус 22 В это немало
Так, мультиметры с классом точности 2,5 дают погрешность в 10%. Даже если вам необходимо измерить напряжение в сети электропитания 220 В, плюс-минус 22 В это немало.
Если говорить о более точных измерениях, такие отклонения недопустимы. Потому наиболее широко распространены мультиметры с классом точности 3,5, которые дают погрешность около 1%. Это уже более достоверные результаты, которых для домашнего мастера достаточно. Есть приборы с классом 5 и выше, но их стоимость высока.
