Как найти и устранить неполадки в работе гидроаккумулятора

Обслуживание гидроаккумулятора

Чтобы водопроводная система работала с учетом возложенных на нее обязанностей, необходимо правильно ее обслуживать

В этом плане гидробаку уделяется особое внимание. Профилактические мероприятия:

• один раз в полгода проверять на соответствие давления азота внутри емкости;
• один раз в год проверять герметичность мембраны;
• один раз в месяц осматривать резервуар на предмет вмятин, ржавчины и других внешних изъянов;
• один раз в полгода проводить проверку работы реле давления: правильно ли включается и отключается насос, соответствует ли это заданным параметрам.

Если на зиму дом консервируется, водопровод необходимо подготовить. Главная задача хозяина – слить воду из гидроаккумулятора и труб. Весной рекомендуется провести проверку всех элементов. В гидоробаке в первую очередь проверяется давление газа, а затем проводится его заполнение и проверка на герметичность.

С водяной станцией знакомы практически все владельцы загородных домов и дач, ведь именно она позволяет им быть независимыми от централизованного водоснабжения. Но далеко не каждый знает, что делать, если агрегат перестал выполнять свои прямые функции – не набирает давление и вовремя не отключается. Именно поэтому, чтобы уменьшить дискомфорт от поломки станции, мы расскажем о наиболее распространенных причинах обозначенных неисправностей и разберемся, как их грамотно устранить собственными силами. Далее к вашему вниманию не только теоретическая база, но и полезное видео выполнения ремонтных работ.

Товары на рынке

В каталогах аксессуаров для коллекторной водопроводной системы предусмотрено большое разнообразие не только гребенок, но и их комплектующих.

• Разделители без кранов стоят гораздо дешевле. Они позволяют собрать такое устройство, которое будет максимально подходить к объекту. Такой вариант предпочтителен, так как позволяет легко заменить только вышедший из строя кран. В то время как цельная конструкция потребует полной замены.
• Устройства с запорной арматурой значительно упрощают монтаж коллектора водоснабжения. Они  упрощают сборку узла — нет необходимости в установке кранов.
• Принадлежности позволяют адаптировать систему в соответствии с пожеланиями: вентили, насосные группы, заглушки, клапаны, кронштейны, муфты, оконечники, сервоприводы, штуцеры.
• Отдельно продаются коллекторные шкафы, которые монтируются в стену и обеспечивают эстетичный внешний вид, а также доступ к инженерному узлу.

Замена мембраны

При наличии минимальных навыков работы с водопроводным оборудованием заменить мембрану на гидробаке не представляет сложностей. Придерживаясь правильного порядка действий, замена узла занимает минимальное количество времени:

1. Отключение бака от водопровода.
2. Удалить избыточное давление воздуха при помощи ниппеля.
3. Слить воду из емкости.
4. Снять манометр, высвободив при этом пространство для выхода мембраны.
5. Удалить нерабочую деталь.
6. Установить новую мембрану, закрепить манометр.
7. Накачать давление на 0,2 меньше нижнего давления реле насоса.
8. Установить обратно.

После этого необходимо проверить работоспособность водопровода. Для этого необходимо заполнить систему водой и проконтролировать работу емкости.

Какие причины скачков давления в водоснабжении?

Скачки давления в водоснабжении могут быть вызваны различными причинами. Эта проблема может быть связана как с внешними факторами, так и с неисправностями в системе. Рассмотрим основные причины скачков давления в водоснабжении:

Работа насосной станции или прокачивающего устройства.
Если в вашей системе водоснабжения присутствует насосная станция или прокачивающее устройство, то скачки давления могут быть вызваны их работой. В момент включения насоса или прокачивающего устройства, давление резко увеличивается, что приводит к скачкам воды в трубопроводе.

Использование кранов с быстрым открытием и закрытием.
Если при использовании водопроводных кранов вы открываете и закрываете их очень быстро, то это может вызвать скачки давления в системе. Резкое закрытие крана приводит к тому, что вода, имеющая великое давление в системе, начинает двигаться со значительной скоростью, что вызывает скачки давления.

Повреждение трубопроводов или присоединительных элементов.
Повреждение трубопроводов или присоединительных элементов может привести к неправильному распределению давления в системе и вызвать скачки давления в водоснабжении

Например, если есть утечка в системе, это может привести к низкому давлению в одном месте и высокому в другом.

Проблемы с гидроаккумулятором.
Гидроаккумулятор является важной частью системы водоснабжения, но его неисправность может быть причиной скачков давления. Например, если гидроаккумулятор имеет недостаточное давление или неправильный объем, то это может привести к скачкам воды в системе.

Чтобы решить проблему с скачками давления в водоснабжении, необходимо выявить и устранить причину. Если проблема связана с работой насосной станции или прокачивающего устройства, необходимо провести их проверку и, при необходимости, замену или ремонт. При использовании кранов с быстрым открытием и закрытием, рекомендуется открывать и закрывать их плавно и постепенно.

Если проблема вызвана повреждением трубопроводов или присоединительных элементов, необходимо произвести их ремонт или замену. При возникновении проблем с гидроаккумулятором, следует проверить его давление и объем, а при необходимости заменить его. В каждом конкретном случае рекомендуется обратиться к специалистам для проведения диагностики и ремонта системы водоснабжения.

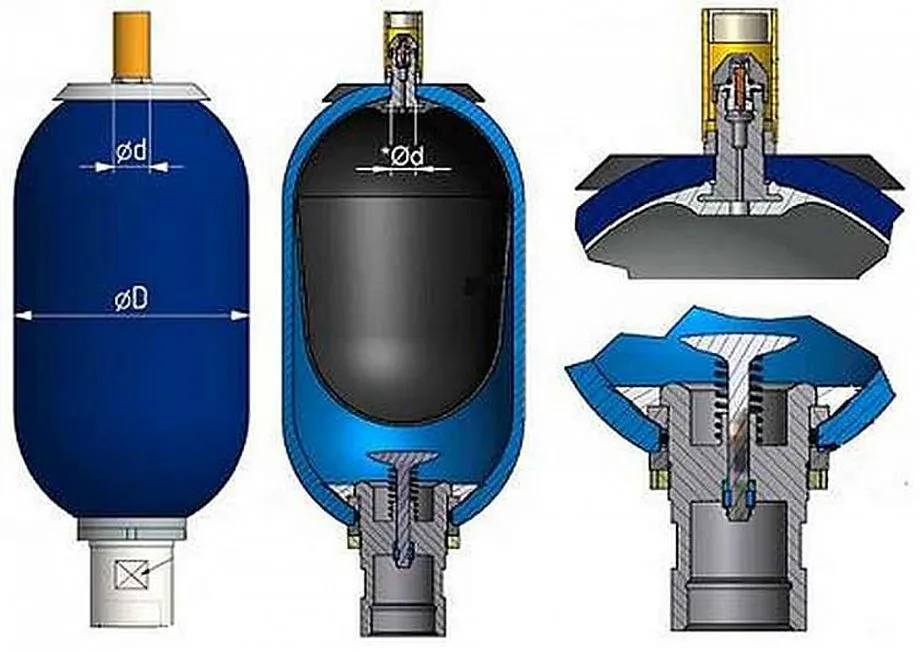

Устройство гидроаккумулятора

Герметичный корпус этого устройства разделяется специальной мембраной на две камеры, одна из которых предназначена для воды, а другая – для воздуха.

Вода не соприкасается с металлическими поверхностями корпуса, так как она находится в водяной камере-мембране, изготовленной из крепкого резинового материала бутила, устойчивого к воздействию бактерий соответствующего всем гигиеническим и санитарным нормам, предъявляемым к питьевой воде.

В воздушной камере находится пневмоклапан, предназначением которого является регулирование давления. Вода попадает в гидроаккумулятор через специальный присоединительный патрубок на резьбе.

Устройство гидроаккумулятора должно быть смонтировано таким образом, чтобы его можно было беспрепятственно разобрать в случае ремонта или профилактики, не сливая при этом всю воду из системы.

Диаметры соединительного трубопровода и напорного патрубка должны по возможности совпадать между собой, тогда это позволит избежать нежелательных гидравлических потерь в трубопроводе системы.

В мембранах гидроаккумуляторов объемом более 100 л находится особый клапан для стравливания воздуха, выделяющегося из воды. Для малолитражных гидроаккумуляторов, в которых нет такого клапана, в системе водопровода должно быть предусмотрено устройство для стравливания воздуха, например, тройник или кран, который перекрывает основную магистраль системы водоснабжения.

В воздушном клапане гидроаккумулятора давление должно составлять 1.5-2 атм.

Сколько реально должен выдавать воды гидроаккумулятор?

Гидроаккумулятор насосной станции — это металлический бачок, внутри которого располагается резиновая мембрана (груша) и воздух. Воздух в гидроаккумуляторе находится под давлением, примерно в 1,5-2 атм. При накачивании гидроаккумулятора, вода поступает в резиновую грушу, а после, выталкивается сжатым воздухом в систему водоснабжения.

Не стоит думать, что приобретённый гидроаккумулятор на 24 или 50 литров, выдаст столько же воды. Это ошибка. В лучшем случае воды будет вполовину меньше, чем общий объем гидроаккумулятора. Остальное место расходуется на резиновую мембрану и воздух, который находится во второй половине бака.

Устройство и виды гидроаккумуляторов

Прежде чем заняться подключением гидроаккумулятора, необходимо познакомиться с его составляющими частями и назначением каждой из них.

Гидроаккумуляторы синего цвета предназначены для систем водоснабжения. Расширительные баки для отопительных систем имеют красный цвет

Схема устройства гидроаккумулятора: 1 – корпус из металла, 2 – мембрана , 3 – фланец с клапаном, 4 – ниппель для закачки воздуха, 5 – сжатый воздух, 6 – ножки, 7 – платформа для насоса

Гидроаккумулятором называется металлический резервуар, внутри которого находится мембрана из резины в виде груши. Резиновая (каучуковая) мембрана прикреплена к корпусу фланцем с патрубком.

Гидроаккумулятор накапливает воду, находящуюся под давлением. Давление в бытовых аппаратах (1,5 бара) создается при помощи воздуха, в производственных моделях – инертного газа.

Сжатый воздух можно закачать внутрь корпуса при помощи велосипедного или автомобильного насоса. Когда вода поступает внутрь бака, сжатый воздух предотвращает разрыв груши, оказывая сопротивление. С помощью его происходит и регулировка давления в гидроаккумуляторе. В процессе водоразбора вода из аппарата перемещается в систему.

Гидроаккумуляторы несколько отличаются по своему назначению, поэтому условно их можно разделить на 3 вида:

Для холодной воды. Подает и накапливает воду, защищает оборудование от гидроударов при скачках давления. Защищает насос от изнашивания в процессе частых включений. Для горячей воды. Его отличие – способность функционировать в высокотемпературной среде. Для отопительных систем (расширительные баки)

Они являются важной частью отопительных систем закрытого типа

Как правильно установить и подключить гидроаккумулятор?

Гидроаккумулятор – это устройство, которое используется для стабилизации давления в водопроводной системе и предотвращения рывков при подаче воды. Установка и правильное подключение гидроаккумулятора играют важную роль в обеспечении нормальной работы водоснабжения и увеличении срока службы системы.

Вот несколько шагов, которые помогут вам правильно установить и подключить гидроаккумулятор:

1. Выберите место установки гидроаккумулятора – это должно быть место, которое позволит устройству функционировать без помех и недоступное для влаги. Рекомендуется устанавливать гидроаккумулятор рядом с водяным насосом.
2. Подготовьте основу для установки – укрепите металлическую плиту или используйте специальную подставку для установки гидроаккумулятора.
3. Установите гидроаккумулятор на подготовленную плиту или подставку, обеспечивая его стабильное положение.
4. Проверьте и убедитесь, что все соединения и фитинги на гидроаккумуляторе плотно закреплены.
5. Проверьте наличие прокладок и используйте их при необходимости для обеспечения герметичности соединений.
6. Подключите водопроводные трубы к гидроаккумулятору с помощью фитингов. Рекомендуется использовать металлические фитинги или фитинги из специального пластика, предназначенного для водопроводных систем.
7. Установите предохранительный сливной клапан на трубу, чтобы защитить гидроаккумулятор от повышенного давления и переполнения.
8. Проверьте, что все соединения герметичны, перед включением гидроаккумулятора в электрическую сеть.
9. Подключите гидроаккумулятор к электрической сети и убедитесь, что он запитан.
10. Проверьте работу системы водоснабжения, чтобы убедиться, что гидроаккумулятор функционирует правильно.

Не забывайте регулярно проверять и обслуживать гидроаккумулятор, чтобы гарантировать его эффективную работу и продлить срок службы системы водоснабжения.

Причины частого включения

Я не стану рассматривать множество других проблем насосной станции. Разберемся только с частым (нежелательным) запуском и способами устранения неполадок.

Проверка гидравлического аккумулятора

Запуск двигателя производится при потере давления в гидроаккумуляторе, поэтому, в первую очередь, нужно проверить корректность его работоспособности. С торца емкости есть ниппель (обычно он закрыт крышкой) и для проверки удобно пользоваться автомобильным манометром. В данном случае, вам нужно зафиксировать давление при остановке и при запуске – если показатели сходятся (2,7 и 1,5 бар), значит, реле работает правильно, но при этом почему-то очень быстро теряется давление. Кстати, давление может падать при серьезной протечке в трубопроводе домашней разводки, но, надеюсь, вы бы это сразу заметили.

Итак, воду вы не берете, а давление падает. Это говорит о том, что возникли проблемы в гидроаккумуляторе, и причиной этих неполадок является резиновая груша. К счастью, у большинства таких резервуаров, предназначенных для водоснабжения, груша съемная, а значит, подлежит ремонту или замене. Чтобы снять грушу, сливаете воду, раскручиваете на емкости фланец для патрубка и вытягиваете рукой на свет резиновую «виновницу». Если обнаружите на ней небольшую пробоину, то её можно заклеить или завулканизировать, только не забывайте о том, что клей должен быть абсолютно нетоксичен, ведь эту воду будете пить вы и ваши близкие. Можно пойти другим путем – сходить в магазин, торгующий сантехникой и купить новую грушу.

Проверка реле давления

Если с гидроаккумулятором все в порядке, значит, причина частого запуска насосной станции кроется в настройках реле давления. Скажу сразу, что эти измерительные приборы отличаются не только маркировкой, но и принципом работы. Обычное реле опирается на два показателя – это верхнее и нижнее давление для остановки и запуска, но есть реле сухого хода, при котором двигатель не запустится вообще. То есть, когда давление падает, например, до 0,4 бара, то насос отключается и автоматика не срабатывает для пуска – нужно производить сброс и перезапуск. Эта функция предусмотрена для защиты двигателя, если колодец, к примеру, исчерпал свои ресурсы в жару или повреждена труба подачи воды.

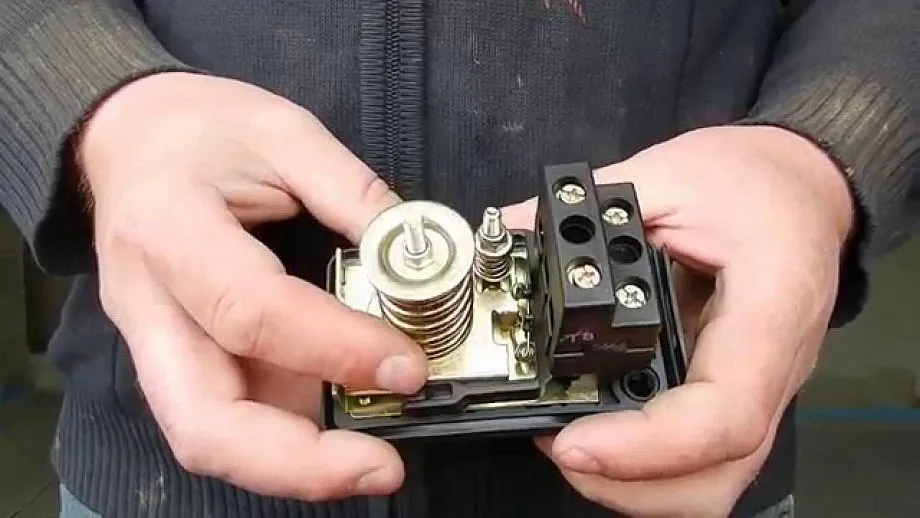

На реле давления, если снять с него крышку, вы увидите две пружины, которые можно регулировать, закручивая и откручивая винты (гайки). У некоторых моделей винты регулировки выведены наружу, но это большая редкость.

Переходим к регулировке. Для начала запомним, что малая пружина отвечает за мембрану датчика нижнего давления (на включение), а большая – за большую пружину, отвечающую за уровень отключения. Когда насос отключен, наблюдаем за манометром, чтобы понять, при каком давлении произойдет запуск и запомним показания. Если это в пределах 1,5 бар, то это нормально, но его можно понизить до 1,2 бара, увеличив разрыв между рабочим и нерабочим циклом. Для этого сбросьте давление, открыв какой-то из кранов, и открутите пружину на 0,5-1,0 оборота. Включите станцию, чтобы она набрала необходимое давление для отключения двигателя, и дождитесь запуска, фиксируя показания манометра. Если давление окажется слишком низким, то пружину придется слегка поджать, а если высоким – отпустить.

Большая пружина функционирует по тому же принципу, что и малая, то есть, при зажатии винта давление увеличивается, а при отпускании – падает. Здесь можно увеличить давление, при котором насос будет останавливаться. Так, если у вас заводские настройки, то оно поднимается не более 2,7-2,8 бара, но его можно увеличить до 3,5-4,0 бара. Если нижний показатель будет где-то 1,2, а верхний – 4 бара, то вы вдвое увеличите продолжительность нерабочего цикла. Для этого вам нужно закрутить винт, увеличив давление на мембрану. Учтите, что большая пружина менее чувствительна, чем малая, поэтому, здесь нужно сделать 2-3 оборота. Для поверки точно также нужно сбросить давление, открыв кран, запустить насос и смотреть, при каком давлении двигатель остановится. Если что-то не устроит – проведите регулировку еще раз.

Гидроаккумулятор и профилактические меры

Возможные неисправности гидроаккумулятора заранее узнать необходимо, так как в этом случае можно сравнительно быстро найти источник проблемы, а затем заменить или произвести ремонт элемента.

Однако лучше уделить время регулярной профилактике прибора, который трудится ежедневно и неустанно. Визуальный осмотр, при котором можно легко найти утечки, обнаружить «лишнее» давление, советуют делать ежемесячно, или раз в 2 месяца. Ревизию накопительного бака рекомендуют проводить раз в полгода, как минимум.

Она заключается в проверке бака на предмет повреждений, в определении степени износа всех его элементов. Постоянный мониторинг уровня давления внутри гидроаккумулятора — мера, которая поможет обнаружить проблемы на ранней стадии. В этом случае серьезную неисправность будет легче предотвратить, а простой ремонт не потребует больших трат.

«Пожилые» модели, проработавшие у хозяев не менее 3 лет, требуют комплексных профилактических мер. Такие устройства отсоединяют от системы, производят замену мембраны даже в том случае, если она «как бы цела». Если владельцев не устраивает состояние других деталей, то советуют в это же время заменить фланец и ниппель. Производители настойчиво рекомендуют приобретать только «родные» изделия. Особенно это касается груши.

К счастью, оборудование это довольно простое, поэтому возможные неисправности гидроаккумулятора можно пересчитать по пальцам, а в большинстве случае устранить их не составляет труда самим хозяевам. Чтобы как можно реже сталкиваться с неприятностями, лучше аккуратно обращаться с емкостью и регулярно ее обслуживать. При таком заботливом отношении шанс беспроблемной работы мембранного бака значительно увеличивается.

С ценами на аккумуляторы воды можно ознакомиться здесь:

Как можно избавиться от одной из частых проблем ГА, можно узнать из следующего видео:

https://youtube.com/watch?v=IEpv0unYsek

Источник статьи: http://dom-i-remont.info/posts/vodosnabzhenie/vozmozhnye-neispravnosti-gidroakkumulyatora-poisk-i-ih-ustranenie/

• Свежие записи
  • Где находится датчик давления масла ЯМЗ 7511?
  • Разбираемся в терминах: что означает «банк 1» и «банк 2» в датчике кислорода
  • Приора: последствия поломки датчика коленвала
  • Что произойдет, если отключить датчик массового расхода воздуха?
  • Что произойдет, если не заменить датчик кислорода?

Как избежать рывков подачи воды через гидроаккумулятор?

Рывки при подаче воды через гидроаккумулятор могут быть вызваны несколькими причинами, включая неправильную установку, недостаток воды в системе или неисправности оборудования. В данной статье мы рассмотрим несколько методов, которые помогут решить эту проблему.

1. Проверьте давление воды в системе

Низкое давление воды может вызывать рывки при подаче воды через гидроаккумулятор. Убедитесь, что давление воды в вашей системе соответствует рекомендациям производителя гидроаккумулятора. Если давление слишком низкое, возможно, потребуется установка насоса с более высокими характеристиками.

2. Проверьте наличие воздуха в системе

Наличие воздуха в системе может привести к рывкам при подаче воды через гидроаккумулятор. Убедитесь, что система достаточно заполнена водой и что наличие воздуха минимально. Для удаления воздуха из системы можно использовать специальные автоматические или ручные воздухоотводчики.

3. Проверьте состояние гидроаккумулятора

Неисправности гидроаккумулятора могут вызывать рывки при подаче воды. Проверьте состояние мембраны гидроаккумулятора на предмет повреждений или износа. Если мембрана повреждена или изношена, замените ее. Также убедитесь, что гидроаккумулятор правильно установлен в системе с учетом рекомендаций производителя.

4. Восстановите давление в системе

Если после вышеперечисленных проверок рывки при подаче воды продолжаются, возможно, в системе слишком низкое давление. Попробуйте восстановить давление в системе, выключив насос и открыв кран для сброса воздуха и воды. Затем снова включите насос и проверьте работу системы. Если проблема не устраняется, рекомендуется проконсультироваться с профессионалом.

Следуя этим рекомендациям, вы сможете избежать рывков при подаче воды через гидроаккумулятор и обеспечить нормальную работу системы водоснабжения.

Плохое состояние мембранного бачка

Одной из частых причин неисправности реле давления гидроаккумулятора является плохое состояние мембранного бачка.

Мембранный бачок выполняет важную функцию в системе гидроаккумулятора. Он служит для разделения сжатого воздуха от воды, поддерживая необходимое давление. При плохом состоянии мембранного бачка возможны следующие проблемы:

• Утечка воздуха — при повреждении мембраны или проливе уплотнительного кольца может возникнуть утечка воздуха из мембранного бачка. Это приведет к недостаточному давлению в системе гидроаккумулятора.
• Накопление отложений — внутри мембранного бачка могут накапливаться отложения, такие как ржавчина или накипь. Это может привести к ухудшению работы мембраны и снижению ее эффективности.
• Повреждение корпуса — при длительной эксплуатации или воздействии неблагоприятных условий окружающей среды мембранный бачок может повреждаться. Появление трещин или деформаций может привести к неправильному функционированию системы гидроаккумулятора.

При обнаружении указанных признаков необходимо провести замену мембранного бачка. В некоторых случаях возможен ремонт или очистка мембраны, однако рекомендуется обратиться к специалисту для выполнения необходимых работ.

Как найти и устранить неполадки в работе гидроаккумулятора: проблема «В гидробак не попадает вода»

Возможные причины проблемы:

• Забитые или заломленные шланги;
• Поврежденный клапан или прокладка;
• Неисправный насос;
• Нарушен воздушный зазор;
• Неисправный датчик уровня воды.

Как устранить проблему:

1. Проверьте шланги и очистите их от загрязнений;
2. Проверьте клапан и его прокладку на предмет повреждений. Замените при необходимости;
3. Проверьте насос на наличие поломок. Замените при необходимости;
4. Проверьте воздушный зазор и отрегулируйте при необходимости;
5. Проверьте датчик уровня воды на неисправность и замените при необходимости.

Примечание: Если после проверки и устранения выявленных причин проблема остается, обратитесь к специалисту для диагностики и ремонта гидроаккумулятора.

Регулировка давления в системе водоснабжения

Одной из часто встречающихся проблем в системе водоснабжения является рывками подачи воды через гидроаккумулятор. Такие рывки могут быть вызваны неправильной регулировкой давления в системе. В данной статье мы рассмотрим несколько способов регулировки давления в системе водоснабжения.

Первым шагом к регулировке давления является измерение его в системе. Для этого необходим специальный манометр, который устанавливается на главной трубе водоснабжения. Показания этого прибора позволят определить текущее давление в системе и приступить к его регулировке.

Одним из простых способов снижения давления в системе является установка регулирующего клапана. Этот клапан позволяет регулировать давление в системе в зависимости от потребностей. Он устанавливается на главной трубе водоснабжения и позволяет уменьшать давление на выходе из гидроаккумулятора, тем самым предотвращая рывки в подаче воды.

Еще одним способом регулировки давления является использование буферного резервуара. Это большой емкостный резервуар, который устанавливается между главной трубой водоснабжения и гидроаккумулятором. Буферный резервуар позволяет уравнять давление в системе, сглаживая потоки воды и предотвращая рывки в подаче.

Также важно проверить состояние гидроаккумулятора и при необходимости заменить его. Гидроаккумулятор является ключевым элементом системы водоснабжения, который служит для накопления и поддержания стабильного давления в системе

При износе или повреждении гидроаккумулятора может возникнуть проблема с рывками в подаче воды.

Все вышеперечисленные методы позволяют регулировать давление в системе водоснабжения и предотвращать рывки в подаче воды через гидроаккумулятор. В зависимости от конкретной проблемы и условий системы, можно выбрать оптимальный способ регулировки давления, чтобы обеспечить стабильную и комфортную подачу воды.

Что делать, если вода не поступает в гидроаккумулятор

Для нормальной работы гидроаккумулятора, давление насоса должно быть выше, чем давление воздуха в баке. Если вода не набирается в гидроаккумулятор, то необходимо правильно настроить реле давления насосной станции.

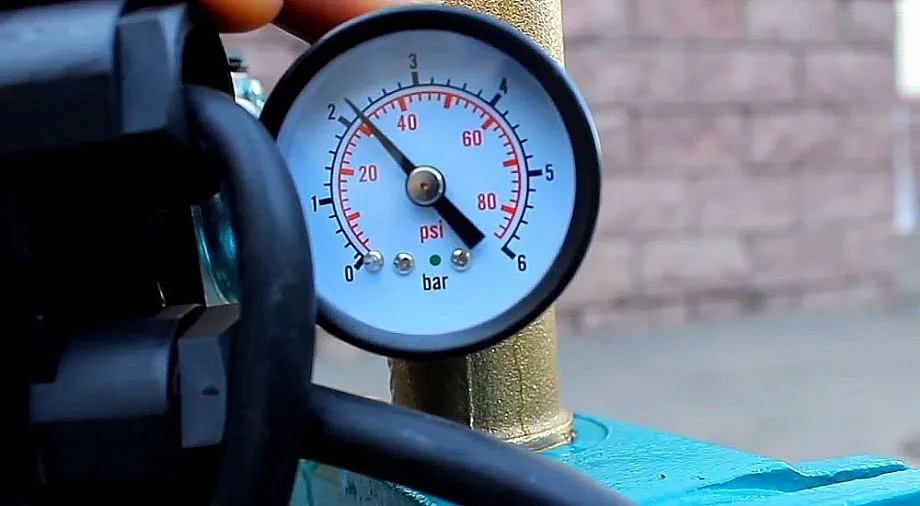

В первую очередь нужно будет проверить давление воздуха в гидроаккумуляторе. Обычно оно составляет порядка 1,5 атм., но может быть и меньше, если произошла утечка воздуха. Для проверки потребуется обычный механический манометр, который подходил бы под автомобильный золотник.

При необходимости, давление воздуха в гидроаккумуляторе можно уменьшить (стравив воздух) или наоборот, увеличить, подкачав насосом. Не рекомендуется делать давление в гидроаккумуляторе менее 1 атмосферы и более двух. При недостаточном давлении воздуха, воды в гидроаккумулятор наберётся больше, однако износ мембраны произойдёт быстрее из-за того, что она начнёт стираться о стенки бака.

Следующим шагом, который следует предпринять, является настройка реле давления на насосной станции. Здесь нужно отрегулировать нижний и верхний порог срабатывания (то есть, разницу давления) при котором насос будет включаться и отключаться.

Как было сказано выше, верхний порог давления в системе, чтобы набрался гидроаккумулятор, должен быть выше значения давления воздуха в нем. Обычно на реле давления выставляют верхний порог в 3-4 атм., а нижний порог, порядка 1 атм.

Если давление воздуха в гидроаккумуляторе, как и положено, составляет 1,5 атм., то вода будет набираться в бак и поступать в систему водоснабжения по мере надобности, а насос включаться только тогда, когда гидроаккумулятор полностью опустеет.
