Навесные вентилируемые фасады (НВФ): преимущества, характеристики, свойства

Конструкция подсистемы фиброцемент

Кронштейн несущий, кронштейн опорный.
Прокладка, терморазрыв.
Анкер с дюбелем (для основания стены)
Шпилька с шайбой и гайкой (для металлоконструкции)
Утеплитель, мембрана. (с утеплением фасада)
Профиль, направляющая.
Угловая планка (планки внешнего угла)
Лента EPDM 60 мм, 80 мм.
Заклёпки 4,8*19-A2, 4,8*21-AL/A2 (для установки фиброцемента)
Втулки нержавеющие
Конструкция оцинкованная (короб с полимерным покрытием)
Откосы левый и правый.
Отливы
Парапетная крышка.
Цокольная планка (перфорированная планка)

Варианты крепления фасадной системы из фиброцементных плит, позволяют выполнить ремонт высотного здания с минимальными временными затратами. самым популярным решением установки системы является оцинкованная вертикальная Т-образная подсистема крепления «Оптима» или аналогичная перекрёстная система с профилями П-образными и L-образными.

Вариации по типу:

Нержавеющая система
Вертикальная или перекрёстная
Межэтажная в перекрытие
Оцинкованная система
В плиты перекрытия

*Тип крепления фиброцементной плиты и подбор (определение) фасадной системы при сборке принимается на основании проведения испытания крепежа анкеров с дюбелем, шурупа по бетону (новинка), а также производится испытание тарельчатых дюбелей, которые рассчитываются вместе с утеплителем или изоляцией в два слоя.

Фиброцементные панели (Японские панели)

Японские производители строительных материалов разработали более 1000 вариаций и фактур для своих панелей из Японии. Плюсом данного материала является слабая горючесть и лёгкий вес, и хотя слабогорючий материал и запрещён на школах и детских садах, такие панели радуют глаз на невысотных фасадах или фрагментно на высокоэтажных жилых домах.

Тип системы крепления:

На саморезы
На торцевые кляммера
На клей
На кайлы

Вариантов установки более 4-5 видов и это не предел, дело в том что производители панелей из фиброцемента изрядно постарались и открыли на территории Японии для нас более 10 заводом и торговых марок. Из этого следует и популярность данной панели на нашем рынке в России, однако применяют их панели и в Канаде, Америке, Европе.

Стоит отметить широкий масштаб и простоту данного типа материала в системах вентилируемых фасадов «Оптима», ведь мы проектируем и устанавливаем Японские панели не первый год.

Торговые марки фиброцемент (Япония)

Asahi
Kmew
Nichiha
Konoshima
Toray

У каждого завода существует свой тип крепления и толщина панелей от 12 до 20 мм., конструктив сборки фасадной системы под данный тип крепления Японцы разработали изначально на деревянном каркасе, брусе из дерева и устройстве на фасад, однако таким способом установить фасады в реальной жизни в Российской Федерации мы вам не рекомендуем.

Гораздо проще смонтировать фасады из фиброцемента на более доступный вариант из Г-образного профиля и сделать конструкцию менее горючей по составу системы и узлов, нежели экспериментировать с деревянными брусками (что логично*)

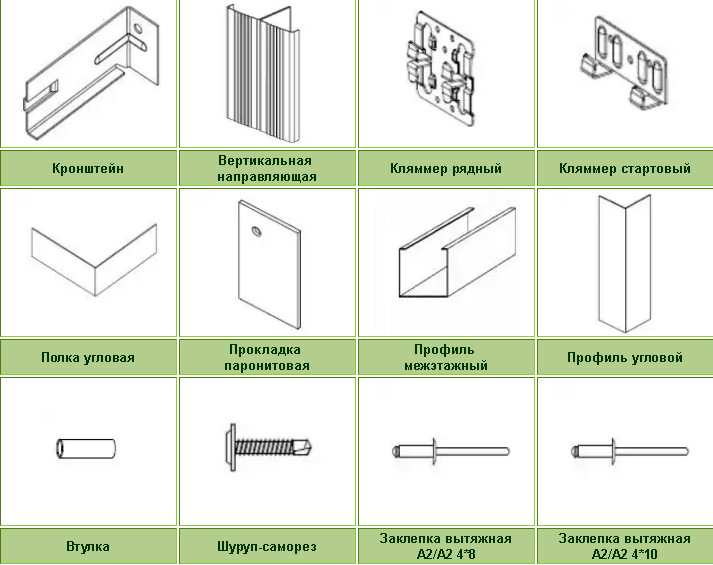

Состав подсистемы крепления:

Кронштейн крепёжный (50-380 мм)
Прокладка ПОН-Б
Направляющая 65*30 (оц. пп.)
Профиль Г-образный (оц.пп.)
Кляммер стартовый под ФЦП*
Кляммер Рядовый под ФЦП*
Заклёпки 4*10 мм.
Примыкания
Доборные элементы откосов
Парапетная крышка

*На фото указан каркас системы в плиты перекрытия при слабом основании кладки пеноблока. Такие задачи решаются с креплением кронштейнов с двухуровневой сборкой кронштейнов и усиленных направляющих, как правило не менее 1,5 и 2 мм.

При нарезке панелей на небольшие размеры (выполнение фасада в шахматном порядке) стоит применить перекрёстный каркас, который мы не указали на визуализации. Такой тип установки всегда проще в плане расстановки профиля, в таком случае ошибки монтажа минимальны (всегда можно исправить расстановку профиля)

Технология отделки фасада

Монтаж вентилируемых фасадов выглядит так – на поверхность внешних стен строения устанавливается навесной фасад многослойного типа. Монтажник вентилируемых фасадов создает проект вентилируемого фасада, а также несущий каркас, который делается из металлической основы.

Инструменты

Перед тем как начать монтаж вентилируемых фасадов стоит подготовить комплектующие для вентилируемого фасада.

Необходимые инструменты и материалы:

профиль для вентилируемого фасада;
мембрана водо и ветрозащитного типа;
облицовочный материал;
тарельчатые дюбели;
перфоратор;
средство антисептического типа;
теплоизоляционные материалы;
кронштейн для вентилируемых фасадов;
шуруповерт;
дюбели анкерного типа.

Крепежи для монтажа панелей вентилируемого фасадаНеобходимые инструменты

Подготовительные работы

Технология вентилируемого фасада предусматривает не только подготовку материалов для навесных вентилируемых фасадов, но и подготовительный этап. В этот этап должны входить следующие работы:

подготовка стеновых перегородок к утеплению. Для начала рекомендуется проверить их состояние, смогут ли в них держаться крепежные элементы. Монтажник вентилируемых фасадов обязательно должен провести геодезическую фотосъемку для выявления общих параметров дома;
обязательно делается проектирование вентилируемых фасадов и проведение теплоизоляции. Этот процесс включает определение типа, параметров и расположение утеплителя. Плиты теплоизоляции должны фиксироваться между собой плотно, чтобы воздушный зазор на вентилируемом фасаде был совсем небольшой;
обязательно, перед тем как начать монтаж вентилируемого фасада, нужно сделать теплотехническую оценку.

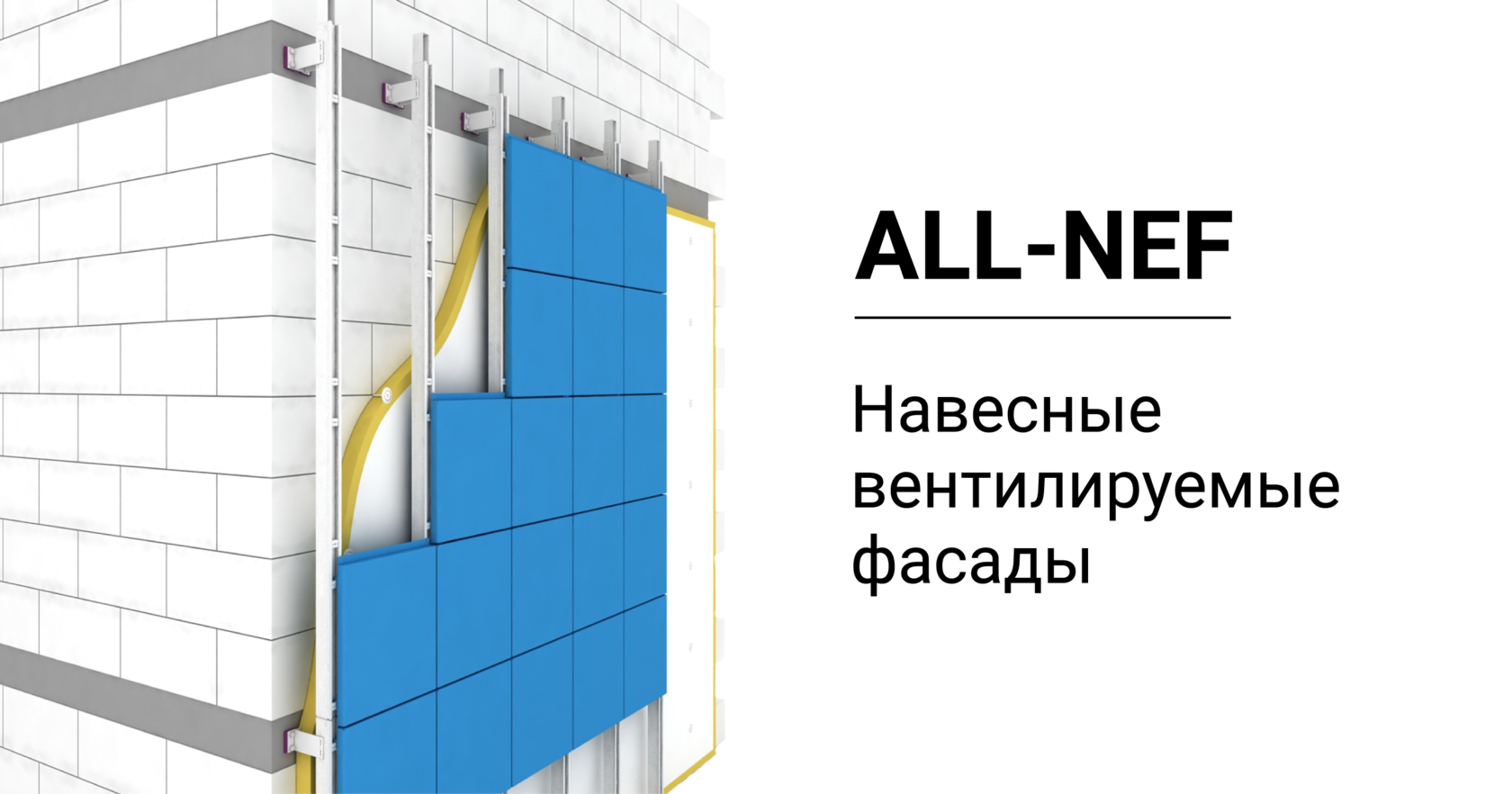

Общая схема монтажа каркаса для фасада

Монтаж кронштейнов

Параметры кронштейнов напрямую связаны с размерами утеплительного материала и панелей, предназначенных для облицовочных работ.

Монтажник вентилируемых фасадов крепит кронштейны согласно следующим правилам:

чтобы сделать места с отверстиями, следует использовать сверло, соответствующее параметрам анкерного дюбеля для фасада;
чтобы организовать места с отверстиями в основаниях с несущим типом из кирпича с облегченным, пористым, пустотелым видом следует выбрать перфоратор с ударным режимом;
размер отверстий следует делать на один см больше дюбеля.

Подготовка отверстий под крепление кронштейновУстановка кронштейнов

Монтаж фасадной направляющей

Параметры направляющей напрямую зависят от числа этажей здания, числа переходов на стене, а также от размера площади в м2. Монтажник вентилируемых фасадов при креплении направляющей обязательно должен соблюдать ряд важных правил:

размер направляющей не выше одного этажа;
самый небольшой зазор между направляющими не более 7—9 мм;
зазор по горизонтали должен равняться длине материала для облицовки с вентилируемым фасадом.

Каркас для вентилируемого фасадаЭлементы каркаса

Монтаж облицовки

С учетом материала, подобранного для облицовки, его монтаж имеет определенные особенности:

основа из металлических кассет — перед тем как будет сделана сборка этих элементов, на замок нужно приклеить двухстороннюю самоклеящуюся ленту. Далее кассетные изделия прикрепляются в область замков с лентой при помощи саморезов и заклепок. Монтажник устанавливает эти элементы снизу вверх или слева направо;
основа из керамогранитных плит — принцип монтажа этих элементов похожий на установку металлических кассет – снизу вверх. Монтажник вентилируемых фасадов начинает фиксирование плит с расположения на направляющие стартовые кляммеры, которые устанавливаются по горизонтальной линии;
фиксирование сайдинга — этот материал прикрепляется в место под конструкцией. Он фиксируется при помощи саморезов, специального замка;
обрешетка или крепление полиалпана. Она монтируется из металлического профиля, который фиксируется по всему периметру дюбелями.

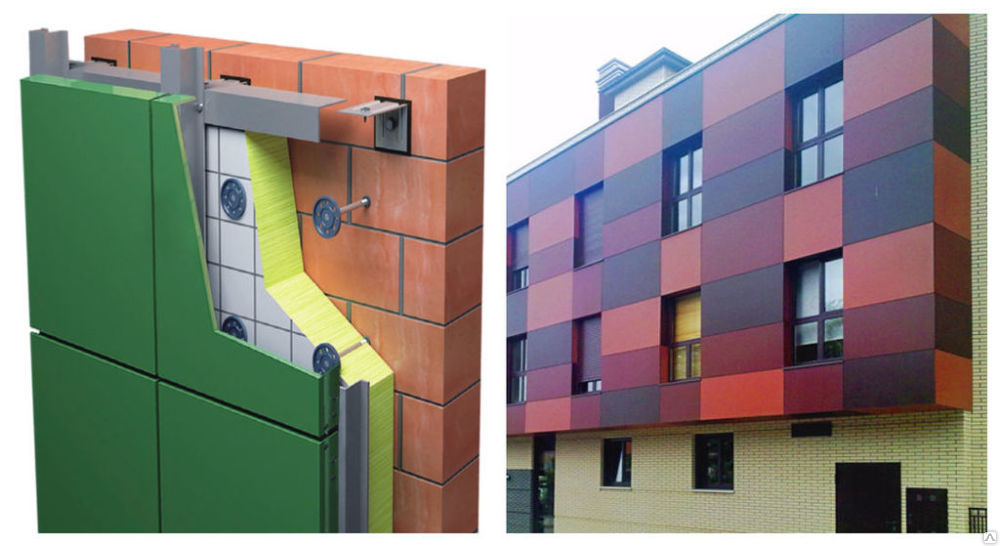

КерамогранитМеталлические кассетыСайдинг

Крепление системы вентилируемых фасадов – это трудоемкий процесс

При монтаже любой конструкции, будь это устройство вентилируемого фасада из керамогранита или другой важно правильно рассчитывать расстояние. Хорошая облицовка напрямую зависит от того, как будет выполнен весь процесс по ее установке, а также какие материалы для облицовки выбраны. Если все делать правильно, согласно правилам, то в результате можно не только хорошо оформить навесные вентилируемые фасады, но и продлить их срок службы

Если все делать правильно, согласно правилам, то в результате можно не только хорошо оформить навесные вентилируемые фасады, но и продлить их срок службы.

Разработка проектной документации

Такой вид деятельности должна выполнить уполномоченная проектная организация, специалисты которой смогут учесть все пожелания заказчика и создать проект, соответствующий всем строительным нормативам и требованиям пожарной безопасности.

Выполнение работ по проектированию происходит в несколько этапов:

Создание технического задания. Уточнение всех пожеланий заказчика для решения вопросов при проектировании.
Составление графика работ.
Разработка эскизного проекта для заказчика, с уточнением мест и узлов креплений, расположения крепёжных элементов и формирование расчёта нагрузки на несущие стены.
Создание сметной документации для расчёта окончательной стоимости.
Передача окончательного проекта заказчику.

Приточная вентиляция в доме с вентфасадом

Вентилируемый фасад решает проблему внешних негативных воздействий на стены здания, но никак не влияет на вентиляцию в квартире.

Чтобы организовать в квартире вентиляцию, нужно обеспечить приток воздуха и его вытяжку. Без притока не будет тяги, а значит, вентиляционные отверстия в санузле и на кухне не смогут осуществлять воздухообмен в доме. Решить проблему вентиляции и наладить микроклимат в квартире поможет бризер — устройство приточной вентиляции с функцией очистки воздуха.

Бризер забирает с улицы свежий воздух, очищает его от загрязнений, подогревает до комфортной температуры и поставляет в помещение. С помощью бризера Вы сможете проветрить комнату, не открывая окон. Благодаря режиму рециркуляции устройство очистит воздух от пыли, вредных газов и запахов внутри комнаты.

Установка бризера в доме с вентиляционным фасадом осуществляется двумя способами:

Воздуховод выводится до облицовочной плиты фасада, при этом осуществляется бурение только внешней стены здания и теплоизоляционного слоя системы навесного вентилируемого фасада. Внешняя плитка фасада остается нетронутой. При таком монтаже забор воздуха осуществляется из воздушного зазора между теплоизоляционным слоем и фасадной плиткой. Таким образом, воздух постоянно поступает в зазор через имеющиеся стыки между фасадной плиткой.
Если забор воздуха необходимо осуществлять напрямую с улицы, то помимо бурения стены и теплоизоляционного слоя, осуществляется бурение плитки (например, из керамогранита или другого отделочного материала) вентилируемого фасада.

Монтаж бризера в доме с вентфасадом является нестандартным и за него предусмотрена дополнительная плата в соответствии с прайс-листом. Кроме того, для выполнения такого монтажа нужно понимать, есть ли возможность снять плитку для бурения самостоятельно. Если ее нет, то потребуются услуги промышленных альпинистов для снятия плитки и установки ее на место после завершения работ. В особо сложных случаях монтажа плитка может лопнуть, поэтому желательно иметь сменную.

Каждый монтаж бризера в здании с вентфасадом уникален. Рекомендуем заранее проконсультироваться об особенностях установки прибора с нашими специалистами. Консультация бесплатна.

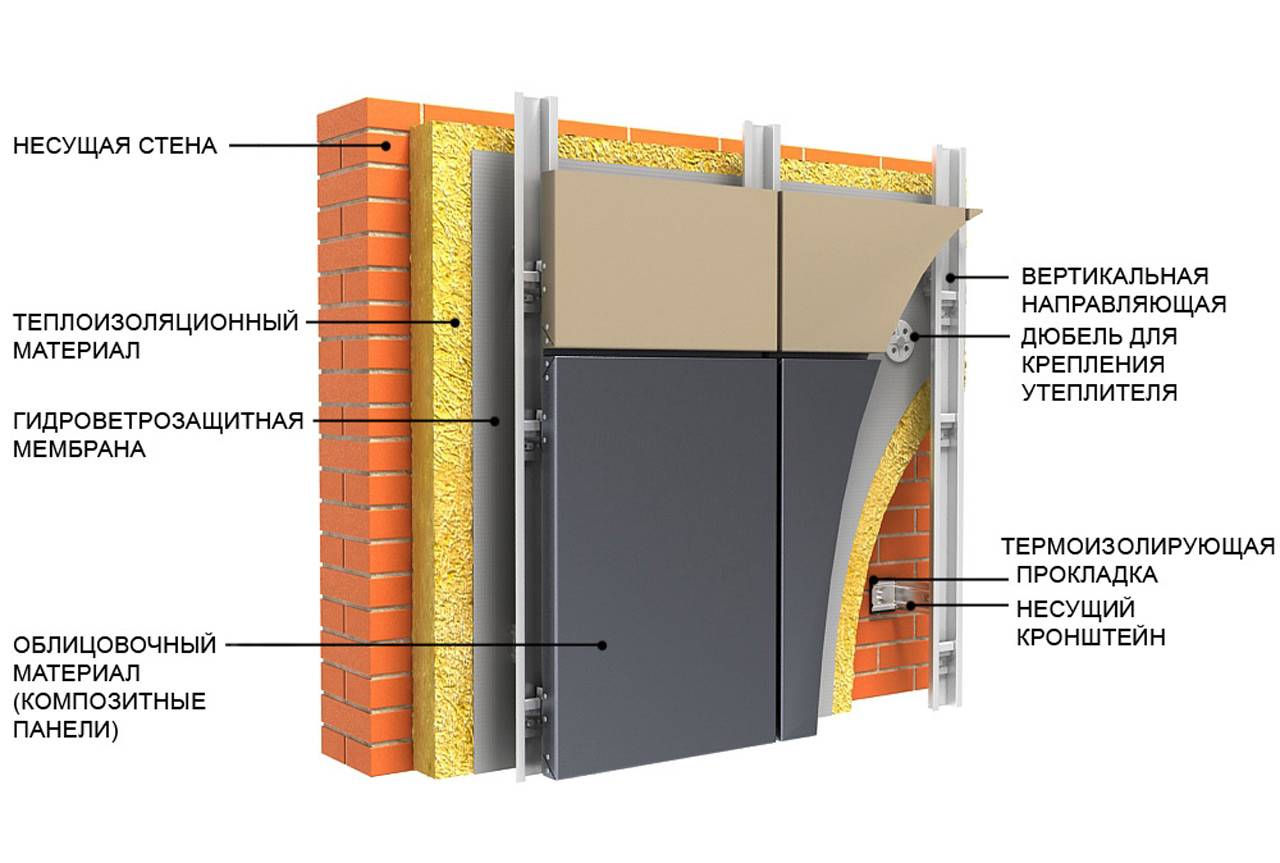

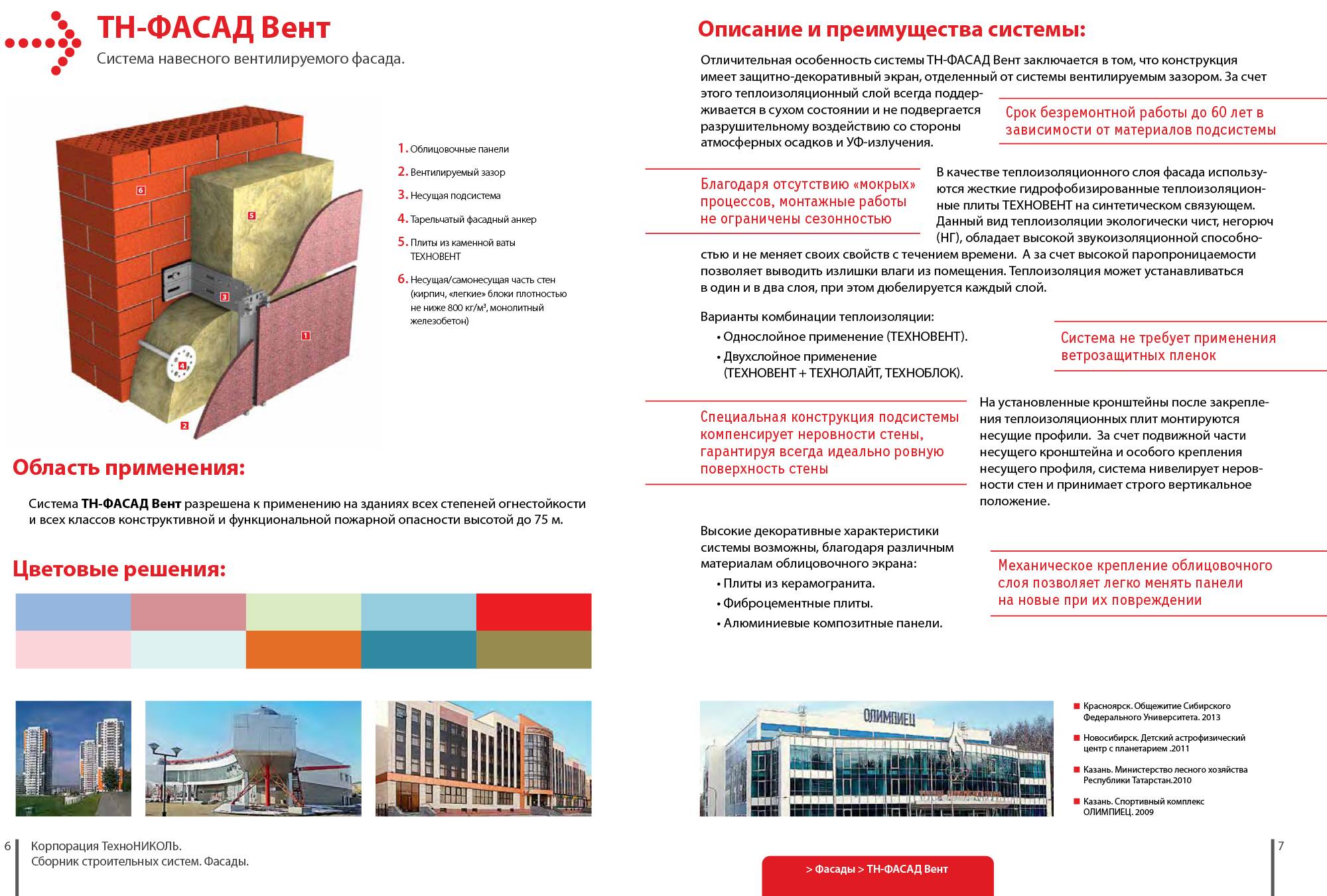

Структура вентилируемого фасада

Для самостоятельной установки металлокассет необходимо знать о конструктивных особенностях вентилируемых фасадов. Все производители материалов для внешней отделки зданий предлагают и подсистемы для их монтажа. В некоторых случаях технология устройства облицовки имеет название «НВФ» (навесной вентилируемый фасад). Для лучшего понимания информации нужно усвоить, что НВФ и «вентилируемый фасад» – одно и то же.

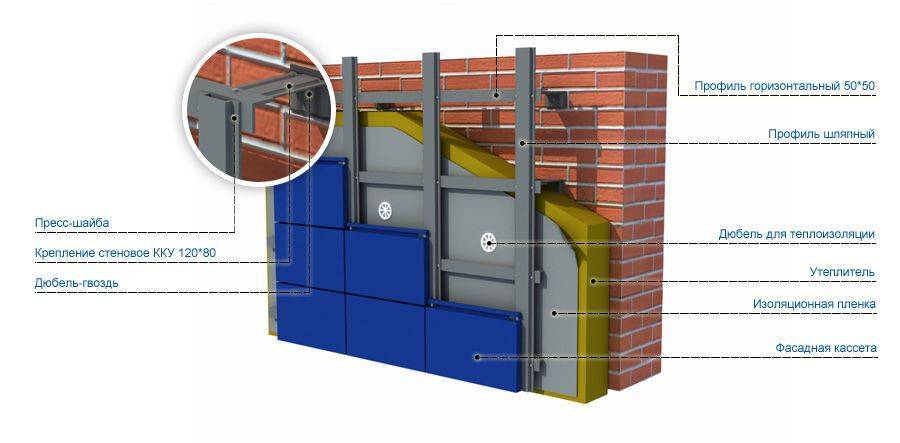

Подробная схема монтажа фасадных кассет

Такая система внешней отделки зданий наиболее практична, так как позволяет обеспечить качественные теплоизоляцию и вентиляцию. Основные элементы НВФ:

несущая стена;
теплоизоляционный слой;
кронштейны, которые необходимы для крепления облицовочного материала;
облицовочный материал (в данном случае – металлокассеты).

Схема монтажа

Отделочный материал выполняет две функции: обеспечивает эстетическую привлекательность архитектурного облика здания и защищает теплоизолятор от неблагоприятного воздействия внешней среды.

Принцип работы вентилируемого фасада

Разность температур внутри и снаружи помещений обеспечивает создание теплового потока, направленного изнутри наружу (воздух имеет свойство перемещаться от теплой точки среды к холодной). На своем пути воздушный поток преодолевает преграду в виде стены и НВФ.

Схема теплообмена стены с вентилируемым фасадом

Проходя через эти материалы, он в разной степени нагревает их. Чем ближе расположен материал к наружной поверхности фасада, тем ниже его температура. Поскольку воздух является лучшим теплоаккумулятором, вентиляционный зазор НВФ обеспечивает более высокую температуру внешнего слоя фасада, чем у окружающей среды. Средний показатель: температура облицовки выше на 1-3°С.

Вследствие этого холодный воздух, соприкасаясь с НВФ, нагревается и устремляется вверх. Таким образом вдоль стены дома создается непрерывный воздушный поток, средняя скорость которого составляет 0,5 м/с.

Через зазоры в облицовке и нижние продухи внутрь НВФ поступает свежий воздух, что гарантирует испарение влаги. Пройдя вдоль стены снизу вверх, воздушный поток покидает фасад, увлекая за собой пары.

Вентилируемые фасады, схема

Таблица материалов, необходимых для монтажа вентилируемого фасада из металлокассет

Наименование материала	Размеры единицы товара (см)
П-образный профиль	Ширина 6,5 длина 300
Г-образный профиль	Длина 300
Z-образный профиль	Длина 300
Расшивочная вертикальная планка	Длина 200
Планка горизонтального шва	Длина 200
Внешний угол	Длина 200
Внутренний угол	Длина 200
Кронштейны	35х22х8
Кляммер
Лента EDPM
Саморезы
Тарельчатые дюбели
Анкеры
Теплоизоляционный материал
Металлокассеты

Профили для монтажа

Комплектация подсистемы

Как выбрать утеплитель?

Главная функция изоляционного слоя — препятствовать потерям тепла. Низкий показатель теплопроводности способен сократить потерю тепла в доме.

В качестве материала для утеплителя вентфасада используют:

минеральную (каменную) вату средней и высокой плотности,
пенополистирол и схожие с ним материалы.

Утеплитель из минеральной ваты отличается высокой огнестойкостью и устойчивостью к любым погодным условиям, экологичностью и умеренной стоимостью материала.

Утеплитель на основе пенополистирола выйдет дороже, однако и за ним есть важное преимущество — пенополистирол проще в монтаже на большой высоте, так как он очень легкий

Существуют утеплители из пенополистирола с маркировкой «С» («самогаснущий») или «Ф» («фасадный»). «С» горит 4 секунды. «Ф» — не более 1 секунды.

Выбор фасадной подсистемы

В зависимости от материала, применяемого для изготовления каркаса подсистемы, выделяют четыре вида подконструкций:

Из алюминия;
Из нержавеющей стали;
Из оцинкованной стали;
Из дерева.

Рис 1. Фасадная подсистема

Выбирая подсистема и облицовочный материал для вентфасада, необходимо учитывать преимущества и недостатки каждой, сферу их использования.

Виды подконструкции в зависимости от использумых профилей

Существует 3 основных способа крепления несущей конструкции к кронштейнам: вертикальное, горизонтальное и комбинированное.

Горизонтальные подсистемы в своей конструкции используют только горизонтальные профили. Это самый экономичный вариант

. Горизонтально расположенные профили испытывают большие нагрузки на изгиб и кручение, поэтому для облицовки должен использоваться максимально легкий материал – профлисты или линеарные панели.

Вертикальные профили не препятствуют циркуляции воздуха. Из-за серьезных нагрузок на растяжение и сжатие они также требовательны к весу облицовочных плит. В качестве облицовочного материала рекомендуется использовать сайдинг, керамогранит или фасадные кассеты.

Универсальной подсистемой является перекрестная, в которой нагрузки перераспределяются между горизонтальными и вертикальными профилями.

В случае использования такой подсистемы допускается облицовка любыми материалами, в т.ч. и фиброцементными панелями. Такая конструкция отличается высокой металлоемкостью, чем объясняется ее высокая стоимость.

Выбор материала для облицовки

Как уже упоминалось выше, при выборе облицовачного материаля для вентилируемого фасада нужно ориентироваься, прежде всего, на вид используемой подсистемы. Про особенности устройства навесного вентилируемого фасада мы уже знаем, а для облицовки вентилируемого фасада могут использоваться самые разнообразные материалы: керамогранит, алюминивые композитные (композиционные) панели, металлокассеты, разные виды сайдинга, фиброцементные и асбоцементные плиты с разными видами покрытий (гладкокрашеные, с фактурным покрытием и с натуральной каменной крошкой) и др. Поговорим об особенностях некоторых облицовочных материалов.

Керамогранит

В его власти сделать фасад ярким благодаря многообразию цветов. Керамогранит может иметь матовую или полированную поверхность, цвета последнего более насыщены.

Рис 2. Вентфасад: керамогранит

Среди достоинств этого облицовочного материала: простота монтажа, долговечность (срок эксплуатации – до 50 лет), устойчивость к воздействиям внешней среды. Линейка цветов каждого призведения может отличаться.

Разнотон плиток – проблема, присутствующая в материале даже одной партии. Поэтому, приобретая керамогранит, лучше заказать материал с запасом десяти процентов.

Рис 3. Утепление вентилируемого фасада

Клинкерная плитка

Варианты облицовки фасада: что выбрать?Клинкерная плитка имеет однородную окраску, обладает высокой устойчивостью к истиранию.

Устойчивость материала к воздействию агрессивных веществ позволяет использовать его для облицовки фасадов домов, построенных в больших городах, близ химических предприятий.

Клинкер не впитывает воду, что делает его морозоустойчивым и позволяет поверхности долгое время сохранить привлекательный внешний вид.

Возможна облицовка фасада клинкерной плиткой с использованием неглазурованной плитки либо клинкера с глазурью, под которой может скрываться нанесенный до обжига декоративный рисунок.

Линеарные панели

Металлические панели различной ширины с декоративно-защитным покрытием, открытыми или закрытыми торцами. Эксплуатационный срок такой облицовки несколько ниже – до 25 лет.

Среди главных достоинств этого материала: прочность, возможность монтажа при низких температурах, возможность вертикальной облицовки и экологичность.

Виды вентилируемых фасадов

Теперь стоит выбрать подходящее изделие, которое будут обеспечивать защиту внешних поверхностей, создаст комфортное проживание внутри помещений. Стоит выделить самые лучшие вентилируемые фасады виды, выполненые из разных материалов. Чтобы надежными были вентилируемые фасады материал должен быть качественным.

Алюмокомпозитные материалы

Вентиляция из этого материала на данный момент пользуется большим спросом, и все потому, что данные изделия обладают целым рядом положительных качеств:

длительный срок службы — изделия из этого типа материала могут простоять свыше 50 лет;
это материал не подвержен коррозийным воздействиям;
благодаря небольшому весу их достаточно просто и легко устанавливать. Кроме этого в дальнейшем они не будут оказывать нагрузку для стены;
обладает шумоизолирующими и антивибрационными свойствами;
монолитный компонент из алюмокомпозитного материала обладает высокой прочностью;
благодаря хорошей гибкости, из этого материала можно сделать различные криволинейные формы.

Керамогранит

Керамогранит — широко применяется в различных строительных работах. Монтаж вентилируемого фасада из керамогранита имеет целый достоинства

изделия имеют низкий уровень водопоглащения, поэтому воздействия атмосферных осадков не вызывают ухудшения качеств внешних стен строений;
обладают высокой морозостойкостью;
не подвергаются влиянию бытовой и атмосферной химии;
высокая устойчивость к загрязнениям;
вентиляция обладает экологичностью.

Металлические кассеты

Вентилируемый фасад из металлокассет монтируется из оцинкованного стального материала, который грунтуется и окрашивается. Монтаж вентилируемых фасадов в виде кассет производится на оцинкованную поверхность, на которой присутствует большое количество элементов, по этой причине процесс установки весьма трудоемкий.

К положительным качествам относят следующие критерии:

его можно применять для домов даже из дерева, потому что сооружение этого вида обладает высокой пожаробезопасностью. Кассеты разрешено устанавливать на сооружениях и больших зданиях. Также вентилируемые фасады для коттеджей станут самым подходящим вариантом облицовки;
кассеты имеют высокую устойчивость к постоянным перепадам температуры;
большой ассортимент расцветок и оттенков, которые придадут красивый вид.

Несмотря на наличие положительных качеств, вентилируемый фасад оцинкованной стали имеет негативные стороны – кассеты требуется периодически окрашивать, весьма сложный процесс установки из-за наличия большого количества элементов.

Натуральный камень

Конструкции из натурального камня пользуются большим спросом, это связано с их красивым и уникальным внешним видом. Но в связи с тем, что эти изделия имеют высокую стоимость, их применяют многие большие компании для облицовки больших зданий и сооружений.

Изделия из натурального камня обладают целым рядом положительных качеств:

прочность;
долговечность — конструкции из натурального камня смогут прослужить вечно;
обладает высочайшей устойчивостью к осадкам;
природный материал не оказывает негативного воздействия на здоровье, не выделяет токсичных веществ.

Клинкерная плитка

Вентилируемый фасад из клинкерной плитки выглядит красиво, необычно. Клинкерная плитка позволяет имитировать кладку кирпича, при этом она превосходит ее по энерго эффективности. Кроме этого клинкерная плитка не подвергается деформационным процессам здания, она не изменяет форму, не разрушается и не трескается. Клинкерная плитка станет прекрасным облицовочным материалом для жилых строений, подходит для крепления на дома из бруса.

Деревянный материал

Вентилируемый фасад из дерева обладает целым рядом положительных качеств:

обеспечивает высокое утепление;
устраняет различные дефекты стены, которые ярко выделяются;
создает дополнительную прочность всего сооружения;
обладает звукоизоляционными свойствами;
повышает срок службы всего строения.

Деревянный фасад состоит из следующих частей – из слоя утеплителя, влагозащитной мембраны, вентиляционного зазора, финишного декоративного облицовочного слоя.
