Устройство навеса для террасы своими руками

Особенности конструкции навеса

В зависимости от материала, используемого для каркаса, эта конструкция может быть деревянной или металлической. Навесы большой площади делают только с металлическим каркасом.

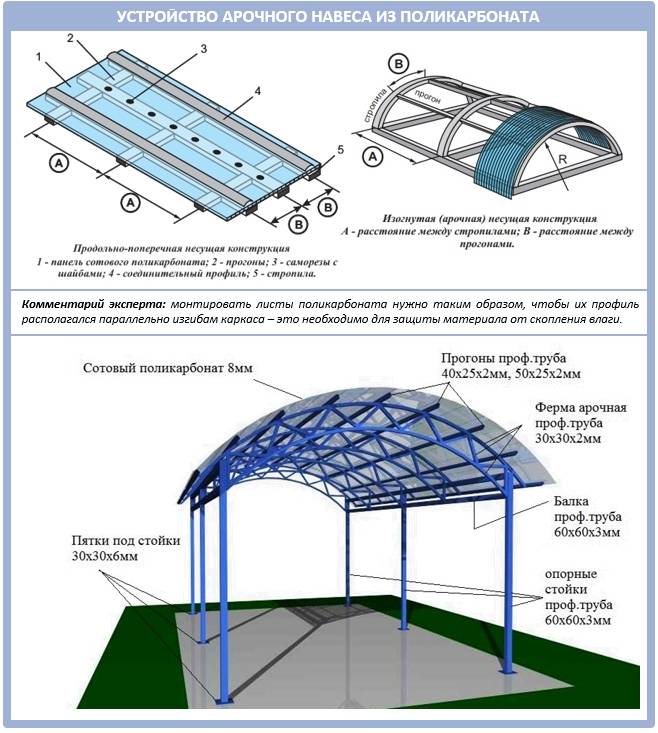

Конструкция стандартного арочного навеса

Основу его составляют несущие стойки с поперечными балками, для которых обычно используют квадратную трубу сечением 80х80 мм. В качестве продольных балок используют квадратную трубу сечением 40х40 мм. Расстояние между стойками обычно рассчитывают от предполагаемой нагрузки на кровлю и с расчетом размеров листа поликарбоната. Рекомендуемое расстояние d между стойками при использовании распространенного листа толщиной 10 мм – не больше 1,3 м, а расстояние q между продольными балками – не больше 0,9 м.

В представленной ниже таблице приведены данные по рекомендованному шагу обрешетки в зависимости от расчетной нагрузки.

Таблица шага обрешетки

Для изготовления арочных навесов используют покупные поперечные арочные конструкции, выгнутые и сваренные с применением профессионального инструмента в специализированных мастерских.

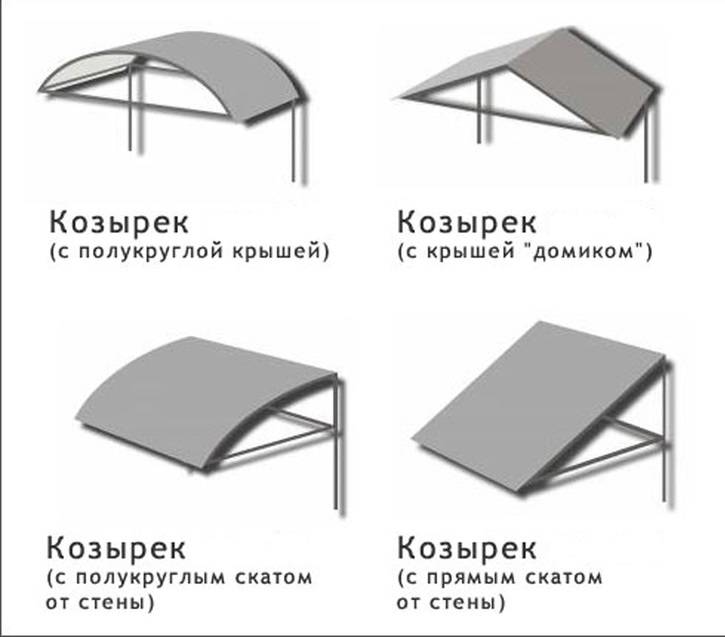

Формы конструкций козырьков

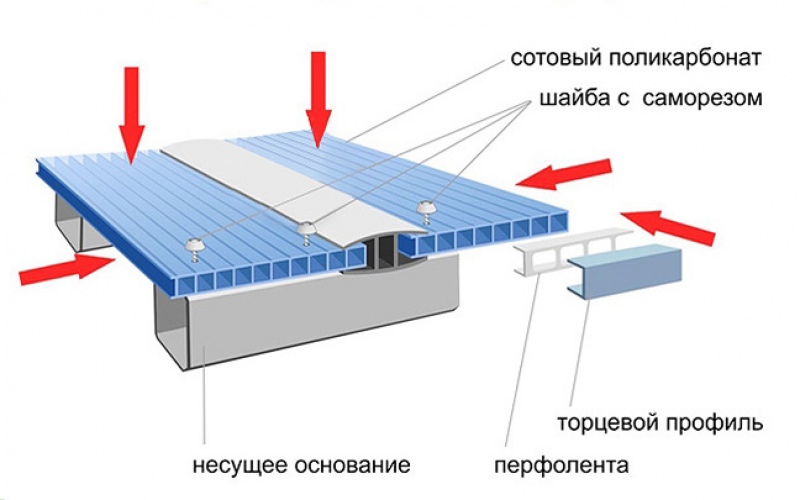

Схема покрытия сотовым поликарбонатом.

Форма козырьков и навесов из поликарбоната может быть самой разной: обычные прямые навесы, имеющие различный уклон, дугообразные и декоративные арочные, многоплоскостные и сложные.

Конструкции навесов бывают:

• односкатными;
• куполообразными;
• арочного типа;
• прямыми с подзором;
• типа «маркиз»;
• вогнутого типа.

Односкатный козырек является самым простым. Для создания единого угла наклона плоскости козырька используются кронштейны-треугольники, для этой формы наиболее часто применяется монолитный поликарбонат. Односкатный козырек с подзором — его разновидность, также он обладает прямоугольной вставкой, которая обращена к входящим. В такой вставке чаще всего размещают вывеску магазина или мастерской.

Куполообразный козырек обычно размещают над полукруглым небольшим крыльцом с одной дверью. Если вход предполагает наличие двух дверей, то конструкция такого навеса приобретает удлиненную форму купола. Арочный навес является более экономным вариантом, размеры его длины и ширины соответствуют суммарным размерам листов поликарбоната. То есть при использовании одного листа его ширина и длина зададут размеры будущего козырька.

Если используются два листа, то две длины листов будут обусловливать длину козырька, а один лист — ширину. Если используются три листа поликарбоната, то тогда форма называется «арочной удлиненной».

Прямой с подзором навес обладает небольшим углом наклона и каркасом, который дает возможность добавить боковые вывески. Такие навесы используют для небольших зданий, чтобы не производить эффект нарушения пропорций. Над окнами и над балконами часто используют козырьки-«маркизы», на них не будут образовываться сосульки и задерживаться снег.

Конструкция вогнутого козырька тоже препятствует скоплению снега и не производит громоздкого впечатления. Это хорошая альтернатива прямому и односкатному козырькам. Внешний вид здания напрямую влияет на форму козырька из поликарбоната, диктует выбор каркаса и цвет материала. От типа каркаса и материала его изготовления зависит и метод крепления навеса .

Григорий Алексеевич Калашников

Конструктив и целесообразность

В частном строительстве деревянные навесы устраивают для различных нужд:

• Козырьки над входом в дом, пристройки к крыльцу.
• Террасы, веранды.
• Навесы из дерева для автомобилей.
• Укрытие для дров и инструментов.
• Функциональные пристройки к гаражу, бане, летней кухне.
• Беседки, в том числе с мангалом.
• Каркасы для оранжерей, теплиц, парников, зимних садов.
• Галереи от ворот, калитки до двери в дом — для комфортного входа и стоянки машины.
• Навесы для детских площадок.

Навесы для машины из дерева, на фото простая односкатная постройка

Проекты деревянных навесов можно условно разделить по способу опирания:

• Самостоятельные, отдельно стоящие пристройки на столбах.
• Сооружение, примыкающие к основному зданию – одним краем упираются на горизонтальную балку, укрепленную на стене, другим – на вертикальные опоры.
• Консольные, подвесные конструкции – на менсолах или скрытых держателях-закладных, обычно это маленькие козырьки и легкие крыши.

Навесы из дерева к дому, фото террасы, с одной стороны опирающейся на несущую стену основного здания

Крыша

Деревянные навесы чаще устраивают под одно- и двухскатными крышами, в регионах с минимальным количеством осадков допустимы плоские конструкции без уклона. Отдельно стоящие постройки средних и больших размеров иногда венчают вальмовой стропильной системой. Гнутые и купольные крыши из дерева доступны только специалистам. Для изготовления арочной кровли можно скомбинировать постройку, каркас выполнить из дерева и уложить на нее гнутую металлическую ферму.

Выбор кровельного материала напрямую связан с конструктивом стропильной системы, уклоном крыши, очень важно, чтобы он аккуратно вписывался в общий архитектурный ансамбль участка:

• Поликарбонат – надежно, воздушно, облегчает массивность постройки, можно придать кровле практически любую форму.
• Профнастил – практично и недорого, для организации кровли на односкатные и двускатные крыши, гармонично сочетается с металлочерепицей.
• Шифер, рубероид, дранка – подходит для хозпостроек разного назначения, часто используется для создания этностиля.
• Мягкая черепица – красиво, хорошо сочетается с природным ландшафтом, но требует сплошной обрешетки.

Деревянные навесы для автомобилей под арочной кровлей из профилированного поликарбоната

Устройство односкатного навеса своими руками

Односкатный навес имеет достаточно простую конструкцию, что позволяет выполнить монтажные работы своими руками. Основными элементами постройки такого типа являются: опорные столбы, стропильные фермы, обрешетка и непосредственно поликарбонат. Строительные магазины предлагают готовые комплекты для сборки, но можно самостоятельно сделать чертеж.

Однако при составлении проекта односкатного навеса из поликарбоната своими руками очень важно принимать во внимание следующее:

• Угол наклона ската. Этот параметр определяется в зависимости от климатических условий местности. В регионах, где выпадает большое количество осадков, уклон навеса должен составлять 35-45 градусов. В этом случае риск разрушения крыши от снежной массы становится минимальным. В регионах, где преобладают порывистые ветра, лучше сооружать навесы с уклоном 20-25 градусов. Для средней полосы России оптимальным вариантом будут навесы с уклоном 30-35 градусов.
• Материал для изготовления обрешетки. Элементы стропильной системы навеса могут быть изготовлены из дерева или профилированной трубы. Древесину перед началом монтажа рекомендуется защитить антисептическим раствором и покрасить краской, так как древесина легко подвергается воздействию влаги. Что касается металлической обрешетки, то в этом случае навес получится более легким и долговечным.
• Вид поликарбоната. Поликарбонат может иметь разную расцветку и структуру, в строительных магазинах представлены листы в большом ассортименте. При строительстве беседок и навесов используются листы поликарбоната зеленой или синей расцветки, холодные оттенки позволяют почувствовать прохладу и свежесть.
• Расположение навеса. Односкатная конструкция может быть пристроена к дому, а может быть обособленной. При этом в первом случае появляется возможность сэкономить некоторые средства за счет отсутствия опорных стоек. Кроме того пристройка получается защищенной от ветра с одной стороны.

Стропильные фермы навеса с одним скатом выполняются в форме треугольника, основание которого соответствует ширине навеса, а гипотенуза – длине ската. Предотвратить повреждение и прогиб поликарбоната помогает обрешетка, уложенная с шагом не более 50 см. Таким же образом можно построить навес для дров, который не покажется лишним возле дома.

Чертежи навесов из поликарбоната своими руками

Чтобы изготовление, сборка и установка конструкции осуществлялась без каких-либо неожиданных сложностей, следует разработать своими руками чертеж навеса из поликарбоната. Это позволит правильно подготовить все элементы каркаса и избежать возможного перерасхода материалов. Эскизы будущей постройки должны учитывать конструктивные особенности выбранной формы навеса. Если есть возможность, то параметры примыкающего сооружения выбирают такими, чтобы при нарезке труб и раскрое пластика оставалось как можно меньше отходов.

Чертеж каркаса для навеса арочной формы

Если выбрана арочная конструкция, каркас которой выполняется из профильной трубы, необходимо наличие специального оборудования для изгиба труб. Такой инструмент имеется под рукой не у каждого, но, даже при наличии трубогиба, довольно сложно придать материалу правильный по форме изгиб.

Раскрой поликарбоната для полукруглой конструкции также сопряжен с некоторыми сложностями. Поэтому для работы, выполняемой самостоятельно, рекомендуется остановить выбор на односкатном навесе из поликарбоната. Для каркаса данной конструкции гораздо легче рассчитать количество профильной трубы и вырезать необходимые по размеру листы поликарбоната.

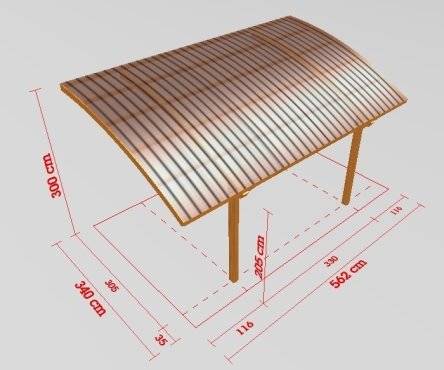

3D-проект навеса с крышей из поликарбоната

Современное решение навеса, пристроенного к стене дома

При покрытии кровли поликарбонатом следует учитывать особенности монтажа этого материала:

типовые панели поликарбоната выпускаются длиной 6 или 12 м и шириной 2,1 м. Ориентируясь по этим параметрам, рассчитывают габариты сооружения, что позволяет получить как можно меньше отходов;соединение панелей между собой осуществляют с помощью торцевых профилей (длина их 6 м), которые можно подобрать в цвет поликарбоната. Они надежно крепятся и не требуют дополнительной фиксации;

Чертеж навеса с крышей из поликарбоната

длина торцевого профиля, закрывающего конечный срез, составляет 2,1 м;для покрытия полукруглых кровель лист поликарбоната располагают таким образом, чтобы изгиб был в поперечном направлении воздушных каналов;расположение листов сотового поликарбоната должно быть таким, чтобы обеспечивать беспрепятственный вывод конденсата из внутренних каналов. В противном случае соты внутри пластика заплесневеют, что повлияет на светопропускные качества;

Навес с односкатной крышей является самым простым вариантом для строительства своими руками

в скатных конструкциях навесов верхний торец ячеистого поликарбоната закрывается сплошной самоклеящейся лентой во избежания попадания влаги, пыли, насекомых. Нижний торец обрабатывается перфорированной лентой, что дает возможность влаге выводиться наружу. В арочных навесах в обоих торцах используется лента с микроперфорацией;

Чертеж каркаса для навеса с односкатной крышей

монтажные отверстия создаются незначительно большим диаметром, что позволит поликарбонату свободно расширяться или сжиматься в зависимости от температурного воздействия. Не следует делать отверстия слишком большими;при монтаже панелей используют саморезы с термошайбами, которые подбираются в цвет поликарбоната.

Пример чертежа навеса из поликарбоната

Проектом также предусматривается толщина поликарбоната, соответствующая выбранной конструкции:

навесы внушительных размеров с наклонной формой — листы толщиной 10 мм;арочные и полукруглые навесы — подойдет панель в 8 мм;

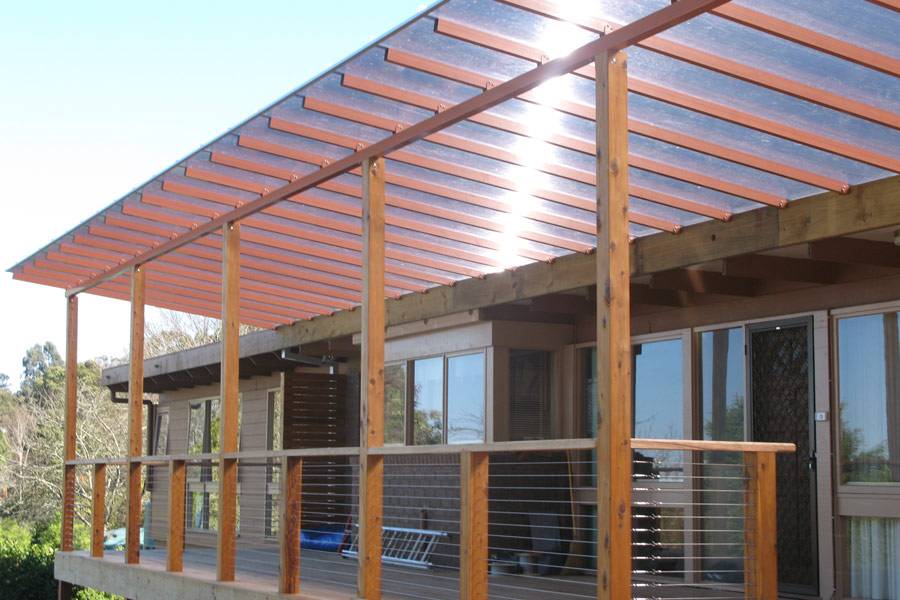

Навес, примыкающий к стене дома, с покрытием из поликарбоната

для примыкающих навесов односкатной конструкции с пологим уклоном выбирают поликарбонат с толщиной листа 16 мм, способный выдерживать возможную снеговую нагрузку в зимний период.

Все эти нюансы следует брать в расчет до монтажа навеса из поликарбоната к частному дому своими руками. Фото выполненных самостоятельно конструкций послужит примером для изготовления своего уникального сооружения.

Схема устройства навеса, примыкающего к частному дому

Строим веранду из поликарбоната своими силами

Утверждение о том, что сборка каркаса и обшивка его поликарбонатом работа несложная нельзя назвать преувеличением. Террасе не нужен мощный фундамент. Бетонной стяжки толщиной 10 см для пола и ям глубиной 40-50 см под металлические стойки крыши будет достаточно для создания надежного основания.

Главная задача – выдержать монтажные размеры каркаса, чтобы листы материала точно легли на прогоны. Металл не прощает ошибок, поэтому погрешность установки элементов каркаса должна быть в проделах 3-5 мм.

Стандартный лист материала имеет ширину 205 см при длине 305 см. Учтите это при составлении плана кровли, расстановке прогонов и обрешетки.

Для того, чтобы сделать веранду к дому из поликарбоната своими руками с минимальным количеством отходов, поступите следующим образом. Примите длину ската равной или кратной длине листа (3,05 или 6,10 м). Если позволяют размеры здания, то ширину крыши выбирайте равной ширине листа (2,05 – 4,10 – 6,20 метра и т.д.), чтобы обойтись без резки. При стыковке листов по длине и ширине оставляйте между ними компенсационный тепловой зазор в 4-6 мм.

Уклон крыши не должен быть не менее 25 градусов. В этом случае снег не будет скапливаться на покрытии, увеличивая нагрузку на каркас.

Оптимальная толщина листового материала для кровли и стен веранды составляет от 4 до 6 мм.

Последовательность монтажа летней террасы из поликарбоната выглядит так:

• Площадка под будущим сооружением освобождается от земли и выравнивается по уровню. На место вынутой почвы насыпается слой щебня с песком толщиной 10 см и трамбуется.
• При помощи рулетки выполняется разметка точек установки опорных стоек крыши и копка ям под них (глубина 40-50 см).
• На уплотненную подготовку из песчано-щебеночной смеси укладывают арматурные сетки (для создания защитного слоя бетона под сеткой ее ставят на куски кирпича или щебенки). Основная задача сетки – предупреждение образования усадочных трещин в стяжке. Поэтому ее не обязательно варить из толстой арматуры. Можно использовать стержни диаметром 8-10 мм (шаг 15-20 см).
• Для стоек крыши можно взять профильную трубу размером 60х60х3 мм. Такой же профиль покупается для изготовления прогонов. Обрезав стойки по размерам чертежа, их устанавливают в ямы, выравнивая по уровню, фиксируют временными связями и заливают бетоном. Одновременно выполняется бетонирование стяжки пола.
• Дав недельную выдержку для схватывания бетонной смеси, приступают к монтажу прогонов крыши. К стойкам их фиксируют электросваркой.
• Установив все прогоны и закрепив анкерами на стене здания опорный профиль, приступают к монтажу обрешетки. Для нее подойдет мелкая труба размером 20х40х2 мм. Крепление обрешетки также делают с помощью электросварки. Для повышения точности монтажа точки установки обрешетки на прогонах нужно заранее разметить мелом.
• Края пластика выпускают за контур каркаса крыши настолько, чтобы вода, стекающая с них, попадала в желоба водостоков (5-10 см).
• После завершения монтажа и покраски каркаса остается закрыть веранду поликарбонатом. Для качественного выполнения этой работы потребуется специальный стыковочный профиль. Он снабжается крышкой, защищающей стыки листов от проникновения влаги. Края листов поликарбоната к обрешетке фиксируют при помощи специальных термошайб и саморезов с буром.

Термошайбы и саморезы для монтажа монолитного поликарбоната

Следует отметить, что торцевой профиль UP применяется только для монтажа сотового поликарбоната. Все другие виды профилей подходят и для монолитного.

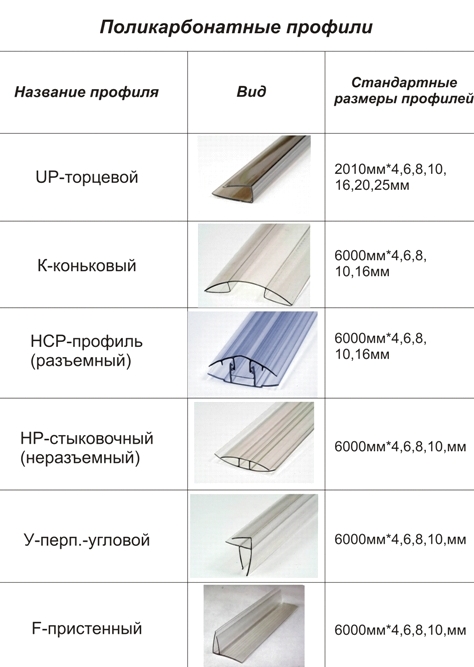

Сортамент профиля для стыковки листов

Для установки термошайб в пластике высверливают отверстия, диаметр которых на 3 мм превышает диаметр саморезов (сверло диаметром 8 мм, саморез 5 мм). Так образуется зазор, компенсирующий термическое увеличение размеров листа.

Как мы уже говорили, закрытой веранде необходимы открывные окна. В местах их монтажа нужно предусмотреть вертикальные стойки из труб, к которым крепятся готовые стеклопакеты. При желании простые окна для каркаса веранды можно сделать самостоятельно. Для этого нужно сварить рамку их профильных труб, закрепить на ней поликарбонат, приварить петли и навесить ее на стойку.

Рекомендуем почитать:

• Веранда, пристроенная к дому: дизайн и строительство своими руками
• Строительство и оформление террасы у загородного дома
• Как сделать навес над крыльцом из поликарбоната?
• Забор из поликарбоната для дачи

Оформление навеса

Помимо практических параметров при выборе поликарбоната для навеса нужно учитывать еще и эстетические моменты. В первую очередь, решите, какой цвет материала подойдет для защитного козырька. Подобные материалы отличаются разнообразной цветовой гаммой и имеют разную степень прозрачности.

Навес во дворе из поликарбоната, фото

Рекомендуем принимать во внимание и оформление участка, и назначение подобных сооружений. Если навес будет возводиться над бассейном, то самыми удачными цветами станут синий и изумрудный

Но если сделать такую крышу в торговых павильонах, то ухудшится видимость товара — обязательно учитывайте эти моменты.

Для создания тепличных комплексов больше всего подходят простые светопроницаемые поликарбонатные листы. Но в зоне, предназначенной для отдыха, такие козырьки не смогут обеспечить должной защиты от солнечных лучей. Для подобных сооружений предпочтительно использовать поликарбонатные листы потемнее, например, синий либо коричневый. Эти цвета хорошо поглощают свет.

На фото ниже — образец пристроенного навеса из поликарбоната, примыкающего к дому:

Фото навеса из поликарбоната, примыкающего к дому

Обдумайте все нюансы использования поликарбоната, чтобы после окончания строительных работ не выяснилось, что крыша доставляет вам неудобства. Изучите фото красивых поликарбонатных навесов, чтобы определиться с цветовой гаммой.

Цвет поликарбоната для навеса, фото

Инструкция, как спроектировать навес из поликарбоната своими руками – чертежи, фото, расчеты частной автостоянки

Обычно под поликарбонатную крышу делается каркас для навеса из профильной трубы с ребром 100*100 мм. Для точного расчета следует учесть снеговые и ветровые нагрузки. Чтобы рассчитать фермы для навеса своими руками, потребуются следующие данные:

• размер пролета;
• чертеж с общими габаритами фермы;
• расчетное сопротивление металла, Ry= 2,45 T/см 2 ;
• тип крепления узлов (болтовой, сварной);
• 01.07-85 СНиП нагрузки и воздействия;
• П-23-81 СНиП стальные конструкции.

Расчет фермы из профильной трубы для навеса:

Пролет между опорными столбами 6000 мм, расстояние между крайними узлами – 6500 мм, между нижним и верхним поясом высота 550 мм, стрела f=1,62 м, радиус – 4100. Отсюда длина профильной трубы нижнего пояса:

MH —размер трубы пояса снизу,

MH = 3,14*4,1*93,7147: 180 = 6,73 м.

Длина трубы верхнего пояса:

MH = 3,141*4,1*105,9776180 = 7,61 м.

Длина стержней на нижнем поясе при 12 пролетах:

L = 6.73:12 (кол-во пролетов) = 0.56 м.

Для кровли навеса из поликарбоната потребуется рассчитать расстояние между обрешеткой. Вычисления потребуют СНиП, закон теоретической механики и сопромат, поэтому предлагаем готовую таблицу с расчетами специалистов.

Источник статьи: http://roomgood.ru/raschet-i-stroitelstvo-navesa-dlya-avtomobilya-svoimi-rukami-chertezhi-i-foto/

Особенности монтажа, комплектующие

Перед тем как принимать окончательное решение о том, какой толщины материал стоит купить для строительства навеса, надо выполнить проект. На его основе осуществляется расчёт материалов. Если в своих силах есть сомнения, стоит обратиться к профессионалам. Онлайн-калькуляторы для расчётов тоже имеются. Выглядят они примерно так:

Что включает в себя несущая конструкция? Раму, к которой крепится поликарбонат, опоры. Изготавливается всё это из профиля – алюминиевого, деревянного бруса или иного материала.

Для монтажа потребуются такие элементы:

1. Профиля: соединительные, угловые, торцевые, коньковые, примыкающие. Не обойтись также без прижимных планок.
2. Торцевые ленты, уплотнители.
3. Термошайбы, имеющие силиконовую прокладку.

При температурных колебаниях поликарбонат расширяется. Между листами выполняется зазор, так как коэффициент теплового расширения высокий. Достаточно зазора 3,5 мм. Под крепление сверлится отверстие, его делают на несколько мм больше.

Длина листов стандартная для сотового материала – 12 и 6 м. Ширина у изделий – 210 см. Профиля продают согласно размерам листов – 600 см.

Какие виды профилей бывают:

1. Профиля соединительные, имеют форму в виде «H». Могут быть разъёмными из двух частей: крышки и базы, могут быть неразъёмными. К продольным направляющим планкам рамы прикручивается база. Крышка или защёлкивается, или прикручивается к базе.
2. Примыкающие в виде буквы «F». Ставятся в местах, где есть примыкание к стене. Крепятся либо герметиком, либо саморезами.
3. Для соединения углов используется специальный пластиковый или алюминиевый профиль. Угловые профили выпускают с разным градусом уклона.
4. Коньковый профиль ставится в местах соединения стыков в том случае, если форма крыши имеет скаты.
5. Роль заглушки выполняет торцевая планка, она имеет форму «П». Устанавливают её по краю с отступом, в ней проделывается отверстие – чтобы влага, которая накопилась внутри сот, без помех стекала на землю. Прежде чем произвести установку планки, торцевая лента клеится на торец. Лучше всего, если она имеет перфорированные отверстия.
6. Планка или прижимной профиль. Чаще всего встречаются варианты из алюминия. Лист фиксируют дополнительно.

Замки фиксаторы по краям листов также монтируют – чтобы лист на сползал. Когда несущая конструкция выполнена из металла, класть листы поликарбоната прямо на металл не советуют. Для начала на обрешётке закрепляются уплотнители самоклеящиеся из резины – это термостойкие изоляционные материалы.

Несколько элементов включает в себя термошайба. А именно: саморез, шайбу, силиконовую прокладку, заглушку. Термошайба очень плотно прикрепляет лист. Отверстие перекрывается прокладкой на материале – чтобы там не оказывалась влага. Термошайба выполняет функцию амортизатора от возможного продавливания материала. А такое может произойти в местах крепления.

В листах сначала делается отверстие на несколько миллиметров больше, чем диаметр самореза. Потом перпендикулярно поверхности листа вкручивается термошайба.

При охлаждении поликарбонат сужается, при нагреве – расширяется. Отверстия для крепежа из-за этого должны иметь больший диаметр, чем у шурупов – минимум на пару миллиметров. Они герметизируются цветными или прозрачными термошайбами.

Какая минимальная толщина должна быть у материала для крыши террасы, например? Выбор профиля здесь зависит от того, каковы индивидуальные особенности конструкции. Универсальные стыковочные планки рассчитаны под материал различной толщины.

Профиль разъёмный выпускается под листы нескольких размеров. При этом их толщина может быть разной.

При монтаже навесов надо учесть, что листы кладутся так, чтобы вдоль продольных опор рамы располагались соты. Но не поперёк! Крепежная система, профили – это всё универсальное, может использоваться с любым видом материала.

Особенности крыши «маркиза»

Маркиза — это крыша, обеспечивающая тень и дающая возможность поддерживать в помещении, с окнами на освещенную сторону, низкую температуру, к тому же защищает террасу от дождя. Маркиза представляет собой легкую кровлю, изготовленную из прочной, пропитанной специальным составом ткани, натянутой на алюминиевый каркас.

Устройство маркизы на террасе

Конструкция маркиз может использоваться в качестве кровли для зимнего сада.

Особенности кровли:

• В ее устройстве необходимый угол наклона может регулироваться шарнирной системой.
• Наибольшая длина тентов, встречающаяся в строительных магазинах, около семи метров.

• Выдвижные маркизы, имеющие вид ролет или римских штор, обеспечивают надежное и удобное укрытие для здания, террасы, территории, которая прилагает к жилью и других мест.
• Маркизы, устанавливаемые на стенах дома или отдельно от строений, могут оснащаться электроприводом и даже иметь АСУ (автоматизированную систему управления).
• Эта конструкция — серьезный конкурент обычного тента при устройстве мобильной и надежной защиты от жары и непогоды.
• Маркизы прекрасно сочетаются с любым дизайном террас и обшивкой зданий, у них удобная и простая система крепления, прочная ткань, многообразная цветовая гамма.
• Кровля устройств мобильная, водонепроницаемая, предохраняет от солнца, не пропускает дождь. Для изготовления маркиз используется акрил. Максимальные размеры полотна — 5×18 метров.
• Конструкция может комплектоваться ветрозащитными защелками, а управление ими бывает автоматическим и ручным.
• Многие крыши оборудуются своими руками различными датчиками, помогающими в дождливую погоду автоматически закрывать над террасой пространство маркизами, а на ночь или при сильном ветре убирать кровлю.

Как сделать маркизу самостоятельно

После того, как приобретены все составляющие для изготовления маркизы, можно начинать собирать навес перед верандой.

Особенностями монтажа маркизы являются:

• Конструкция к стене дома крепится одной стороной.
• Она может складываться или скручиваться, при этом демонтаж каркаса не потребуется.
• Устройство автоматизированной системы позволяет человеку не участвовать при обслуживании кровли. Исключение составляют правильный уход и хранение конструкции.

При этом в обычном навесе имеется фиксированная, жестко зафиксированная на стене рама. Наиболее простым вариантом конструкции маркизы является оконная, наклонная.

Для ее изготовления понадобятся:

• Трубки, из которых будет собираться рама.
• Механизм, позволяющий сворачивать полотно.
• Тентовое полотно соответствующих размеров.

Схема устройства маркизы наклонного вида с механизмом для сворачивания

Инструкция проведения монтажа конструкции:

• К стене дома надежно крепится механизм для сворачивания полотна. Такая конструкция входит в комплект поставки изделия. Крепление механизма выполняется на кронштейнах.
• Тент, чаще всего, зафиксирован внутри этого устройства, поэтому его просто необходимо прикрепить к элементу каркаса с противоположной стороны.
• Если тента в комплекте нет, его следует приобрести и зафиксировать в механизме, внимательно ознакомившись с инструкцией.
• При наклонном расположении укрывного тента рама имеет вид буквы П.
• По высоте она размещается не ниже, чем середина окна или выше его примерно на 30 сантиметров.
• На стену фиксируются кронштейны.
• К ним на осевом шарнирном механизме фиксируется рама.
• Свободный конец тента крепится к раме.

При включенном механизме для сворачивания полотна:

• На вал накручивается тент.
• Рама вместе с тканью поднимается вверх.
• Устройство фиксируется вверху.

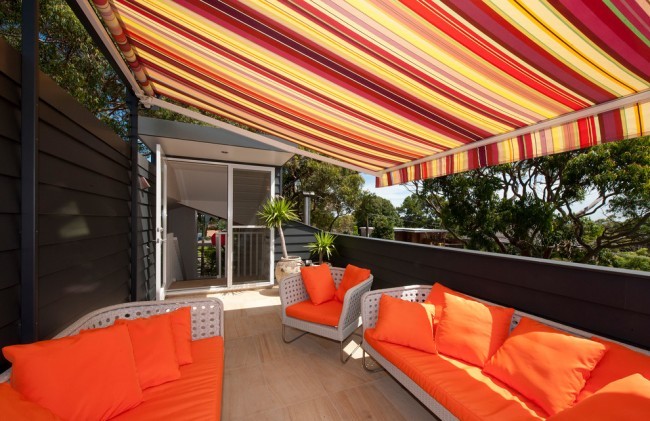

Маркиза над террасой

Металлическую конструкцию можно заменить рамой из дерева.

Нюансы выбора

Выбирая толщину поликарбоната, нужно учитывать и степень изгиба крыши, предполагаемую нагрузку, которая будет приходиться на конструкцию.

Большие навесы из поликарбоната, фото

Профессионалы дадут рекомендации, какую разновидность поликарбоната для определённой нагрузки лучше приобрести. Вы также можете воспользоваться таблицами, которые определяют оптимальные параметры конструкции в соответствии с предельной нагрузкой. Не стоит экономить и покупать слишком тонкий поликарбонат.

Предотвратить порчу листов поможет частая обрешетка, ее создание также потребует расходов. Не советуем покупать и чересчур толстые листы: в большинстве случаев в этом нет нужды, да и придать им нужную конфигурацию будет труднее, а самостоятельно вы сможете изготовить из него навес только простой формы — односкатный.

Советы по выбору толщины:

1. Если вам требуется создать парниковый комплекс на дачном участке, покупайте сотовую разновидность поликарбоната с 4 мм толщиной.
2. Поликарбонат 6-8 мм толщины идеален для навесов и кровель на дачных сооружениях.
3. Материал толщиной в 10 мм является оптимальным вариантом для декорирования зенитных фонарей и шумозащитных конструкций.
4. 16 мм поликарбонат стоит выбирать для автомобильных стоянок и просторных площадок.

Планируя устройство навеса, нужно определиться и с каркасными параметрами. Если несущие опоры располагаются продольно, устанавливайте их на расстоянии в 70 см. Панельные опоры 8-16 мм толщины, размещаемые поперечно, нужно ставить на метровой удаленности. Шаг для материала, толщина которого меньше 8 мм, равняется 70 см (можно даже меньше).

Это видео познакомит вас с практическими рекомендациями выбора поликарбоната:

Преимущества и недостатки поликарбоната

Выбор подобных листовых заготовок при монтаже навесных конструкций обоснован множеством преимуществ.

• поликарбонат пропускает свет, но в то же время защищает от вредного воздействия ультрафиолета;
• он негорючий, что исключает опасность пожара;
• листы имеют различную раскраску, можно выбрать цвет по вкусу;
• конструкции из данных заготовок выглядят эстетично;
• поликарбонат имеет малый вес;
• он гибкий, но вместе с тем ударопрочный;
• хорошо сохраняет тепло внутри общей конструкции;
• с ним легко и приятно работать (режется он канцелярским ножом, а прикручивается к каркасу саморезами).

Разнообразная цветовая гамма позволяет подобрать такой лист поликарбоната, который идеально впишется в ландшафтный дизайн

Правда, недостатки у поликарбоната также есть. Они могут проявиться при монтаже и эксплуатации навесной конструкции. А именно:

• со временем подобный материал способен растрескаться, из-за чего придётся заменять отдельные листы;
• если нарушить правила монтажа, поликарбонат также разрушится;
• тонкие листы могут не выдержать пласты снега, если плохо продуман каркас.

Итак, достоинств у описываемого материала явно больше, поэтому его применение в навесах логично. Но прежде чем начать сооружать подобную конструкцию, необходимо определиться с размерами и составить эскиз.

Преимущества данного материала

Навес из поликарбоната может быть любой конструкции, но каждой из них будут присущи явные преимущества, о которых следует сказать. И самое главное – это долговечность сооружения. Также очень важен тот факт, что этот материал прост в монтаже и не требует никакого особого ухода. Он обеспечивает высокую прозрачность или матовость сооружения, в зависимости от надобности, а также выполняет защитные функции от губительного влияния ультрафиолетовых лучей.

Материал имеет красивый внешний вид, и что немаловажно, его выпускают в широкой цветовой гамме. И еще один очень важный аспект — это низкая стоимость

Навесы из поликарбоната, цена которых варьируется в зависимости от величины, все равно обойдутся дешевле, чем из дерева или металла. Один лист материала стоит от 1400 до 10 750 рублей. Такой разброс цен обусловлен его размером и толщиной.
